简简单单加个接口，让老款米家直流变频风扇也能使用充电宝供电

我们不接受“过保就坏”的宿命，也不认同“没有维修价值”的厂商话术。这里记录每一次成功的反抗——把本该进垃圾桶的电子产品，重新变成可靠的伙伴。

家里买过两把米家的风扇，其中有一把是直流变频落地扇1X，这把风扇有一个非常严重的通病，那就是断头，我家这把之前也断过，自己动手修了两次，一次是将连接轴换成3D打印件，但是因为强度不够，换上去动一下就又断掉了，后来斥巨资购入一个铝合金CNC的连接轴换上，现在算是一劳永逸可以放心使用很长一段时间了。

另外一把则是老款米家直流变频风扇，之前改过内置锂电池供电，但是说实话，当时的改装方案不是很理想，而且当时用的锂聚合物电池只用来大半年时间就鼓包了，所以后来将内置电池和UPS电源板全部拆掉复原。

最近想着还是得再折腾一下，干脆直接改成外置供电算了，这是最简单也最靠谱的方案，唯一的缺点就是需要在底座上开孔，但是开个孔也就那么回事，动手吧。

之所以一直想着给这把风扇增加一种供电方式，是因为有时候会带着这把风扇出去露营，但是带着它就还得带一个户外电源，而户外电源有时候又确实是个累赘，平时放在车里也不放心。

这把风扇的底座拆卸是需要将五个橡胶垫全部撬出来，然后才能拧下固定螺丝。

底座和立柱之间有一根比较粗大的内六角螺丝，建议拆下，这样后续操作起来会更方便一点。

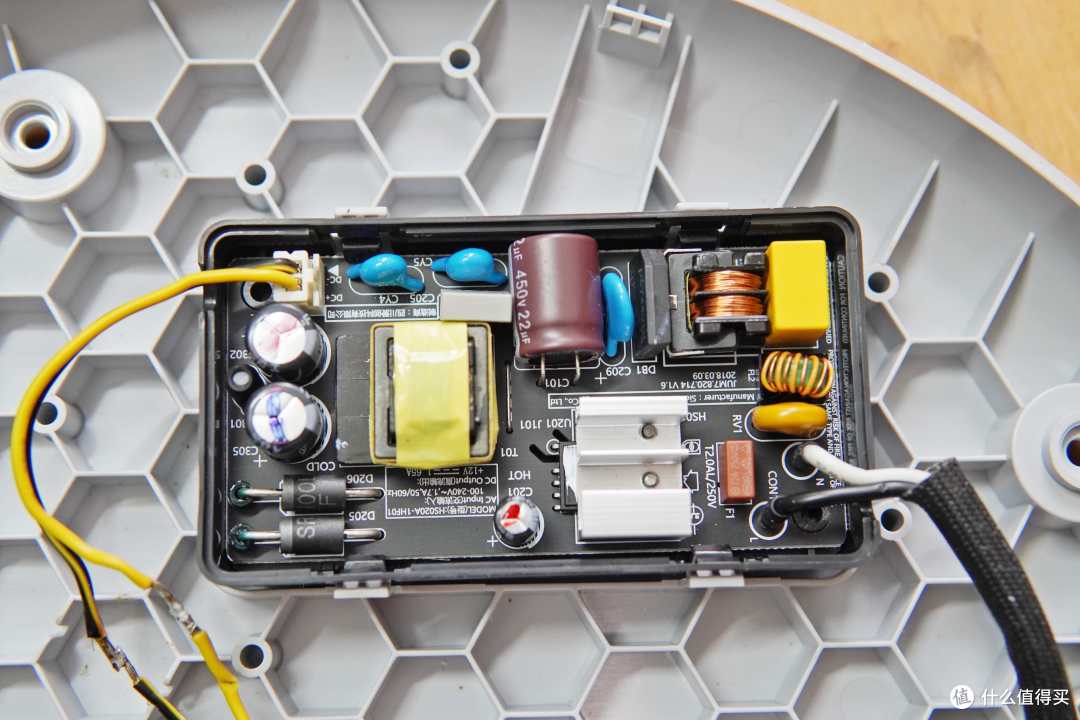

拆开底座后内部其实非常简单，中间的铁板是配重块，左边这个是12V电源，12V供电的直流变频风扇，改装起来就很容易了，这个电源的黄色连接线上还有我上次改内置电池供电的痕迹，之前剪断后重新焊接起来时，忘记缠绝缘胶带了。

电源功率并不大，12V1.65A输出，最大输出功率也不到20W，对于一个20W的开关电源来说，这个做工和用料该说不说，还是比较到位的，保护电路也相当完善。

我这里有两个方案，一个方案是在底座上面开一个圆孔，装入一个5521电源插座，然后用PD诱骗线从移动电源上获得12V电源给风扇供电，另一个方案是在底座上开一个Type-C口，装一个诱骗模块，然后用C TO C数据线从移动电源取电。两个方案各有利弊，开圆孔然后用诱骗线的通用性类逊一筹，但是也可以外接12V20W的电源变压器用来供电，而开C口的通用性更好，随便拿一个充电头搭配一条充电线就可以外置供电，但是在开孔难度上，很显然开圆孔很显然比开扁口更容易，所以我选择了前一个方案。

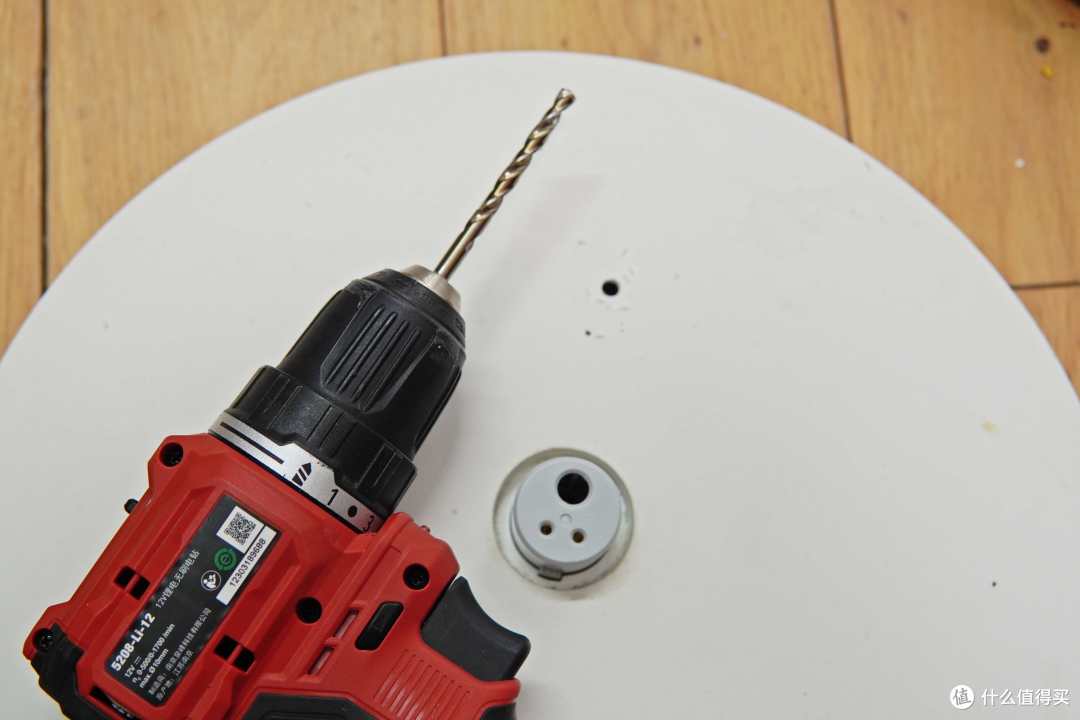

在合适的位置开一个孔，然后装入一个5521电源插座就可以了，这里可以选择在底座侧面开孔，直接在原来的8字插座旁边开孔可以更隐蔽，不过我是直接选择了在底座顶部开孔，这个位置也无伤大雅，开孔的时候避开下面的开关电源即可。

考虑到风扇有可能出现同时插了220V电源线和PD诱骗线的情况，所以这个焊了两个肖特基二极管上去，二极管单向导通，可以防止电流回流，而且肖特基二极管的压降比普通二极管更小，这样我就不用担心插了其中一路供电后因为电流回流导致另一路损坏。

肖特基二极管最大的本事是开关速度特别快且耗电少，所以正向压降低，常用于手机充电器、电脑电源等高频电路里。在电路图中，它的符号跟普通二极管很像，都是一个三角形加一条竖线，但为了区分，通常在阴极（竖线那一端）会标上一个"S"字母，或者竖线两端呈弯曲状，代表肖特基势垒 。

用可调电源测试了一下，风扇工作正常，同时插上220V电源线和外部供电，也工作正常，没有任何问题。

手里暂时没有12V的诱骗线，这里找出一个诱骗模块测试一下，将诱骗出来的电压调到12V，完全没有任何问题。PD诱骗电路原理是利用专用Sink芯片模拟标准受电设备，通过Type-C的CC引脚与充电器完成PD协议握手，主动请求并协商获取高于默认5V的特定高压档位。

买了一根弯头的12V PD诱骗线回来，0.8米，5.8元包邮，因为我是将5521插座安装在底座顶部，所以弯头比直头用起来会更方便一点，风扇最大功率下是12W，10000mAh移动电源可以续航2小时30分左右。

因为这把风扇内部是12V供电，改装非常简单，大家如果有户外移动需求，也可以参考我这个方案进行改装，不过现在有些新款风扇已经内置了供电电池或者是直接采用外置供电方式，所以我这个方案仅适用于之前的一些老款直流变频风扇。
