CFET cells - FEOL、BEOL 和背面互连的介绍
在现代半导体技术中,随着工艺节点的不断缩小和对性能、功耗的严格要求,CFET(Complementary FET)技术逐渐成为研究热点。CFET是基于CMOS技术的创新,采用垂直集成结构,有效提高了集成度和性能。为全面应用CFET技术,前端工艺(FEOL)、后端工艺(BEOL)及背面互连的优化至关重要。
01CFET核心优势与结构演进

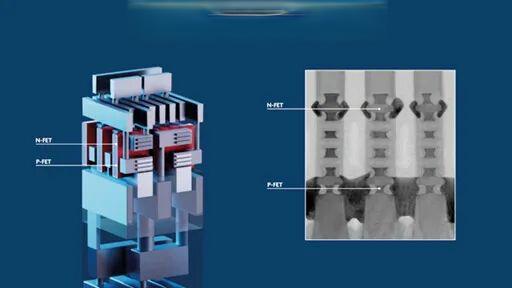

CFET单元结合了n型和p型晶体管,通过垂直堆叠结构实现更高集成度。与传统平面CMOS相比,CFET的立体设计有效增加了有效通道面积,提升了电流驱动能力和开关速度。其核心优势在于体积小巧、功耗低及高性能,特别适用于先进半导体工艺节点。
| 器件类型 | 关键参数(示例) | 技术特点 |
|---|---|---|
| A14 | CPP=42nm | FinFET结构 |
| A7 | CPP=39nm | Nanosheet结构 |
| CFET (seq v1) | MP=18nm | 垂直堆叠结构 |
| CFET (seq v2) | MP=16nm | 优化堆叠设计 |
| CFET (seq v3) | 未明确 | 进一步微缩 |
CFET技术演进与关键参数对比
02关键工艺:FEOL与BEOL
- FEOL(前端工艺)
在先进节点下,器件微缩主要由结构创新维持,如FinFET→Nanosheet→CFET的演进路径。 - BEOL(后端工艺)
涉及金属层沉积、互连及封装。CFET采用多层金属互连连接源、漏和栅极,确保高效通信。背面互连技术在此阶段广泛应用,优化空间布局并提高集成度。
03背面互连技术(BSPDN)详解
背面互连是CFET设计的重要创新,通过在芯片背面添加互连层,大幅提高集成度和性能。其实现方式包括在背面制作电路和连接层,释放前端空间,提供更多金属层用于信号、时钟及电源网络传输。此外,背面互连能优化电源分配网络(PDN),提供更稳定的电源传输,对高性能CFET单元尤为重要。
04设计挑战与EDA工具
CFET单元的生成和布局面临关键问题,尤其是如何利用背面互连技术优化电源、时钟和信号的路由。栅极结构和源漏区的分布要求精密布局,而背面互连提供了更大的设计灵活性。为应对这些挑战,EDA工具的进步和自动化技术应用至关重要,需支持CFET单元的自动化布局和优化,确保高效性。
