红色垃圾桶，一台ITX 6700K/RX480/512G NVME小主机的诞生

装好新机一阵子了，但是近来单位家里事情多，所以一直没空发帖，周末终于有空把断断续续拍的照片整理下一起发出来，因为照片数量限制，上次发的显卡详细评测就不加显卡图了，这台机器的由来那边也有交代，别问我为啥6700K上150主板...我现在就有些后悔了，打算换个170的板子....有兴趣的这里看：

Asus 华硕 STRIX-RX480-O8G-GAMING 猛禽 游戏显卡 悲剧开箱拆机&简评为啥“杯具”了最后再说....一、来由引子：二、显卡开箱：三、显卡灯控和超频管理软件：四、超频性能简测：五、杯具发生....拆机详细照片：六、...391831 tomx2h

惯例先上全家福：

一、CPU部分：

英特尔（Intel）酷睿四核 i7-6700k 1151接口 盒装CPU处理器￥2599京东

买了马来版的，不光是为了体质：

更重要的是为了越南版的字体真难看，马来版就好看多了：

英行的原盒原封，触点新净：

上板子安装：

二、内存简单略过，因为担心和散热器冲突只能选矮条，当时找了京东最低价的8G DDR4 2400单条：

十铨（Team）Elite系列 DDR4 2400 8GB 台式机内存Elite系列是十铨旗下的入门级马甲条系列，针对中端玩家推出。这款十铨 Elite系列 DDR4 2400 8GB 台式机内存是一款相对低频的DDR4内存，1.2V电压、CL=16，...￥229京东查看百科详情

两条16G就也够用了，ITX只有两根槽：

三、主板，ASUS的B150I WIFI/AURA版的PRO GAMING，还没舍得弄一块ROG，去年京东买MATX B85也是ASUS的GAMING系列，华硕的产品线中性价比很高的主版：

华硕（ASUS）B150I PRO GAMING/WIFI/AURA 主板 （Intel B150/LGA 1151）￥999京东

正面一栏，红黑配色特别是供电MOS散热片和主板芯片散热片还是很有ROG风格：

背面一览：

背面亮点在于这款几百元的小板集成了PCI-E X4的支持NVME的M.2 插槽，弄个适合的SSD，磁盘飙分到天际：

供电部分一览，不超频的低价B150 ITX小板这套供电配置算豪华了：

带光效的SuperMeFX声卡：

空间有限，主板电池被这样处理放在这里了：

新唐的芯片，应该是控制RGB灯效的：

集成的11AC 5G 866Mbps网卡：

CPU风扇和水泵取电接口（可以接机箱4PIN风扇温控）：

机箱风扇插口：

内存槽部分：

内置4个SATA 6G接口：

背板一览：

四、机箱因为涉及到结构，这里详细交代一下，正好大背景布到了，用一下试试：

去年双11前购买晒单装机的那台RM3用后个人还挺喜欢，特别是双钢化玻璃侧面，所以综合考虑价格和体积（能放下30CM的猛禽，不会过于局促）还是选了乔思伯的VR1，并且大胆尝试了红色

乔思伯（JONSBO）VR1 红色 MINI-ITX机箱（支持ITX主板/全铝外壳/ATX电源/双面5.0...￥545京东

开箱：

正面，除了颜色和大小看上去和RM3很像：

侧面则就看出来瘦了好多好多：

背面，因为是竖直风道，所以顶部后面留有几乎通长槽的通风，电源则采用了竖直安装的方向：

底部一览，可看到已经安装好的机箱原装风扇，不过这种机箱风扇RM3我就见识过了噪音肯定超过标称好多，所以必须换掉：

顶上后部排风和进线口细节：

电源口细节：

支脚和RM3一样，标牌风格也完全一致：

顶部盖板边角曲率处理，上边有倒角：

卸掉4颗螺丝拆下盖板：

顶部内里一览，原装是12CM风扇，可装14CM的：

机箱信号线PCB板方向：

仍然是我很喜欢的厚厚的钢化玻璃双侧面，厚度和RM3一致，但是颜色好像更深了一点点？

8颗螺丝下掉，拆下两块钢化玻璃侧板：

附件盒包含了扎线还，RM3的时候好像没有：

前置USB3.0和音频接口插线：

机箱风扇接线，3PIN和大4PIN都有：

开关跳线简单，只有开关、电源灯、HDD需要插：

机箱内部结构，最多可以安装1个3.5寸硬盘，和2个2.5寸硬盘，在ITX小机箱也算可以了：

标牌特写：

五、这款机箱可以安装ATX电源，但是对长度有一些要求，为了避免安装冲突或者太局促，订了SX500-LG银欣的SFX金牌全模组，12CM风扇的电源这个应该最短了吧？

银欣（SilverStone）额定500W SX500-LG SFX-L电源(80PLUS金牌/主动式PFC/柔软扁平模...目前最好用的sfx规格电源，itx绝配￥629京东查看百科详情

全家福，因为有右下角一块SFX转ATX的背板的存在，所以ATX电源的机箱也是照常安装没问题的：

附件一览，银欣原装的模组线扁平还是方便整理的，但考虑到这台小机箱的效果，我还是网上订了定制线：

电源顶视角：

电源底视角：

电源模块插孔视角：

电源后视角：

规格表，作为ITX单显卡机箱，500W额定还是足够用了：

六、机箱风扇和CPU散热器

经咨询店里客服得知日食版机箱风扇比原装风扇安静好多,价格则比猫头鹰便宜的多且有灯效，所以弄两个试试，最大转速只有不到1300，风量有限，但是静音效果确实出众：

乔思伯（JONSBO）Eclipse日食 12CM 11叶LED发光机箱风扇 炫光红￥45京东

全家福，风扇四角有缓冲胶垫，和猫头鹰等高端风扇类似不同于标配机箱的扇子了，扇叶形状也经过特别设计，可能也是降噪的一个重要原因，因为实测相同转速下比原机箱风扇噪音低太多了，供电是大4D+3PIN：

HP-625散热器，下吹式，其实VR1可以安装高得多的塔式侧吹散热器，考虑到可能未来会换更小的机箱使用，而且自己N多年没用过下吹散热以后上次众测HKC一体机用了猫头鹰的下吹感受不错，体验下国产下吹也：

乔思伯（JONSBO）HP-625 12CM风扇下压式6热管 薄款静音散热器 蓝色￥159京东

参数表，转速范围800-1800转/分钟浮动10%，风量最大48.6CFM，标称最大噪音28.dBA：

开箱：

附件全家福：

顶视图，日食12CM蓝色风扇：

底视图，没有塞铜工艺有些可惜，散热鳍片密度适中，适合搭配中低转速风扇使用：

侧视图，6热管：

七、东芝M.2接口，NVME 512G SSD

这个没有京东天猫，只有淘宝有，留搜索连接吧：

东芝 512G NVME_淘宝搜索s.taobao.com

尔必达的缓存，东芝自己主控和15nm MLC颗粒，图数量不够，这个SSD回头单发一篇详细的

怪兽级别的性能，发热量极大，高速连续读写大文件情况下比三星SM951还热，所以暂时家里翻出弄了N久老古董的显存散热颗粒来粘上，后面买了一个M2硬盘专用散热片，硬盘单发的帖子会有补充

九、显示器，这个配合我买的红蜘蛛5一起详细评测单发，这里就简单晒晒开箱吧

话说当年T7000+后就郁闷一直没有新款合适便宜的广色域显示器，今年年初差点购买了DELL，不过当时6000的高价还是让我望而却步了，这款出来就爆料并且入手但是京东物流碰到些波折，第一台没拆箱就发现外包装被顶了个洞，于是拒收换货，谁知道一直我这里无库存到了，客服建议取消订单，一直没取消，后来都快忘了的时候到了，但当时只检查点亮了一下并没有使用，所以这次一起伪开箱

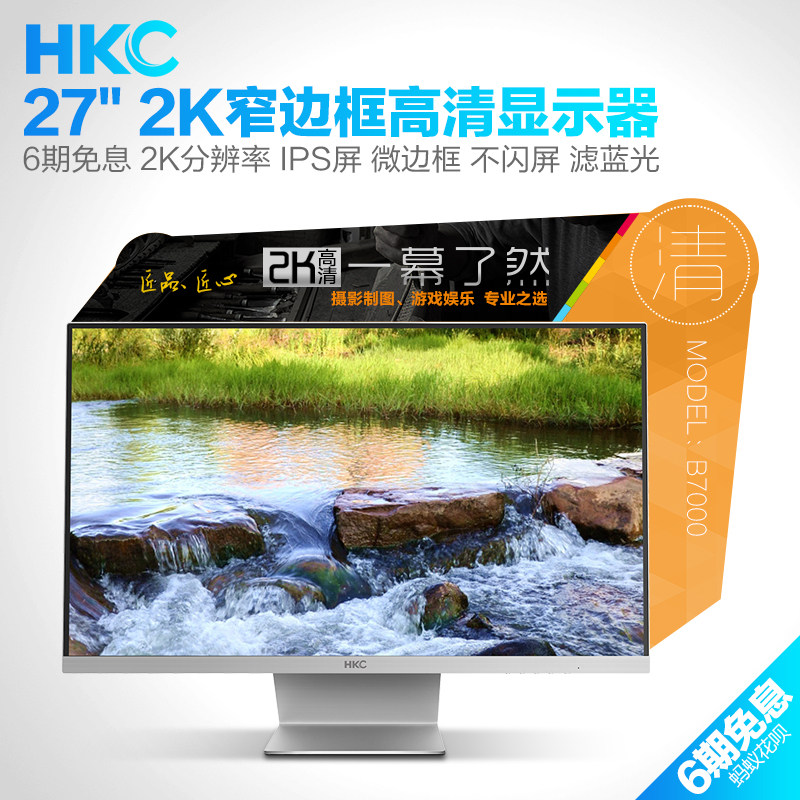

HKC B7000 27英寸2k显示器IPS高清屏 窄边框显示屏 液晶电脑屏幕￥2499天猫精选

后背，仍然没有标准支架接口，HKC到底在想什么？

正面明显比T7000+小了，金属边框极窄到了无边框的程度：

正面底边LOGO、金属拉丝：

屏体厚度比较1毛硬币，其实厚度和T7000+基本一致，进化巨大视觉冲击的是微边框，等后面有亮机的照片大家就清楚了

八、装机直接看内部图：

不过我之前预估高了显卡和主板以及灯扇的亮度，事实证明，在这种深色钢化玻璃侧板的机箱面前，原本被设定不刺眼的灯效亮度变得暗淡不宜观察，看来想欣赏机箱内部还是得像我上次那台RM3装机时候的样子，加入灯条：

打开另外一个方向侧板看下内部，定制线加固定夹我这种懒人也能非常轻松的理好绝大多数线，但是机箱USB3.0扩展和前置音频线因为长度的问题就没办法束好固定了，看来想完美这两根线也要定制做，机箱厂商应该考虑用户的这种需求采用扁平长度足够的软线才好呀

这些都是小问题，其实最大一个问题是如果使用双通道标准长度的DVI线缆，那么顶置面板预留高度差一点点，虽然硬装也能完美装好盖板，但DVI线会被压到，多次反复拆装可能会引起线缆破损,希望厂商下代产品能考虑到这种:

和老主机比比大小吧，高度两者差不多，但深度明显少了好多，可以给紧张的桌面预留出更大的空间：

宽度两者也类似，三围尺寸：
RM3 215（宽）*336（长）*385（高），空箱净重7.3KG
VR1 215（宽）*336（长）*385（高）, 空箱净重5.7KG

两者安装显卡支持，VR1是300mm内、RM3是310mm内其实基本一样，但是CPU散热器高度VR1居然比RM3支持的170mm还高达到190mm，这点我是拿到机箱才发现的...但VR1虽然支持标准ATX电源最大只支持170mm以内的，所以尽量找短的哦：

对比上图RM3+T7000+显示器换了VR1机箱和微边框B7000显示器的桌面可用纵深增加不少，左侧空出来的地方可以方便的拍很多小东西的开箱啥的了

九、系统部分

1、主机系统当然主要是主板相关了，华硕的新版AI Suite3软件支持丰富，虽然B150I上面无法超频...

左侧栏显示项目分类，下边显示CPU频率 电压 温度和风扇转速等：

CPU控制部分，B150I不超频，建议第二个默认优化选项即可：

EPU电源计划，和WINDOWS电源管理类似，根据仔细需求设置，可细化到CPU功耗限制，节能低碳环保主义者最爱：

对于和我一样的风扇噪音敏感型用户当然风扇控制才是最重要的，华硕软件这方面功能强大专业：

点击风扇调校，系统会自动检测所有风扇的最低最高转速等信息并给出合理的优化方案：

测试结束后会给出详细的各风扇测试报告供分析参考：

然后多段式可调可自己指定达到多少度转速级别设定多少：

USB3.0加速模式我想是不是针对一些老芯片主板的，因为在这块主板上测试效果不明显：

如下图，我采用了上次晒单测试过的移动硬盘组，

ROCK手机补光灯 及 ORICO 奥睿科 2588C3 TYPE-C 移动硬盘盒 评测晒这个全网木有地方找到有人晒过评测过的ROCK小补光灯（卖家好评晒单除外），不知道能不能混个首晒话说前阵子用了快两年的镁光M4128G+ORICO移动硬...13816 tomx2h

接后置USB3.0（未经USB HUB）反而开启加速后4K性能明显降低，开启USB3.0加速：

未开启USB3.0加速：

2、华硕主板和显卡灯效联动部分，实测其实设定呼吸灯等模式两者并不能同步同色闪烁：

CPU、GPU很多场景也不会同步温度，所以音乐播放节奏大概是显卡和主板灯效联动最好的场景了，半夜关灯用电脑放放音乐，看着显卡和主板RGB灯效同步跳跃闪动倒是很烘托氛围：

显卡那边帖子测过了，就跑个默认主频CPU分吧，国际象棋16007分：

娱乐大师综合得分294000，比上一台提升超多呀，主要显卡性能进步确实很大，然后加上CPU升级和变态的M.2 NVME硬盘：

最后留个尾巴给非常好用免费的的AI siute3自带的RAMCache，设定后即使在强大的NVME硬盘基础4.4万分的情况下几乎又增长50%磁盘分数，电脑综合得分轻松超越31万
