简单又实用的DIY智能电动窗

2019-11-26 16:44:31 15点赞 36收藏 24评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。

开关窗是个挺烦人的事情,尤其室内的窗,不方便是一个问题,夏天睡觉如果设定空调定时,当空调关闭之后,如果不开窗也是一个麻烦,所以我弄了个电动开窗装置,智能方便简单成本低。

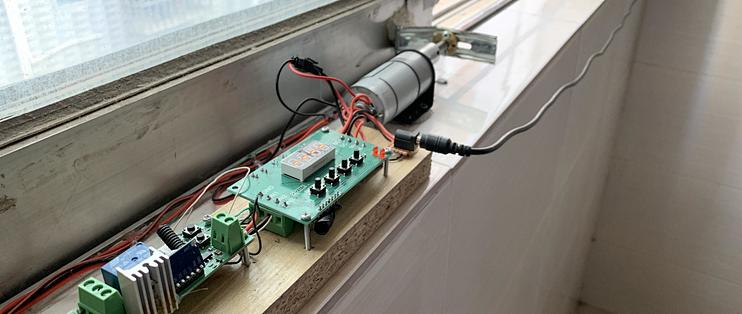

外观展示

请看以下实际使用视频,因为用上了易微联模块,所以可以手机远程控制,当然用智能音箱命令开关也行。



DIY

清单:555减速电机一个,8MM丝杆一条(长度根据窗户规格自定),6*8联轴器一个,限位开关四个,IN4007限流二极管两个,正反转控制板一个,易微联智能模块一个,电源一个

制作方法很简单,把组件都连接上就行了。正常来说,一个正反转控制板再加两个限位开关和一个电机就可以组成电动窗,至于怎么接线,到某宝买个控制板回来应该一看就懂。

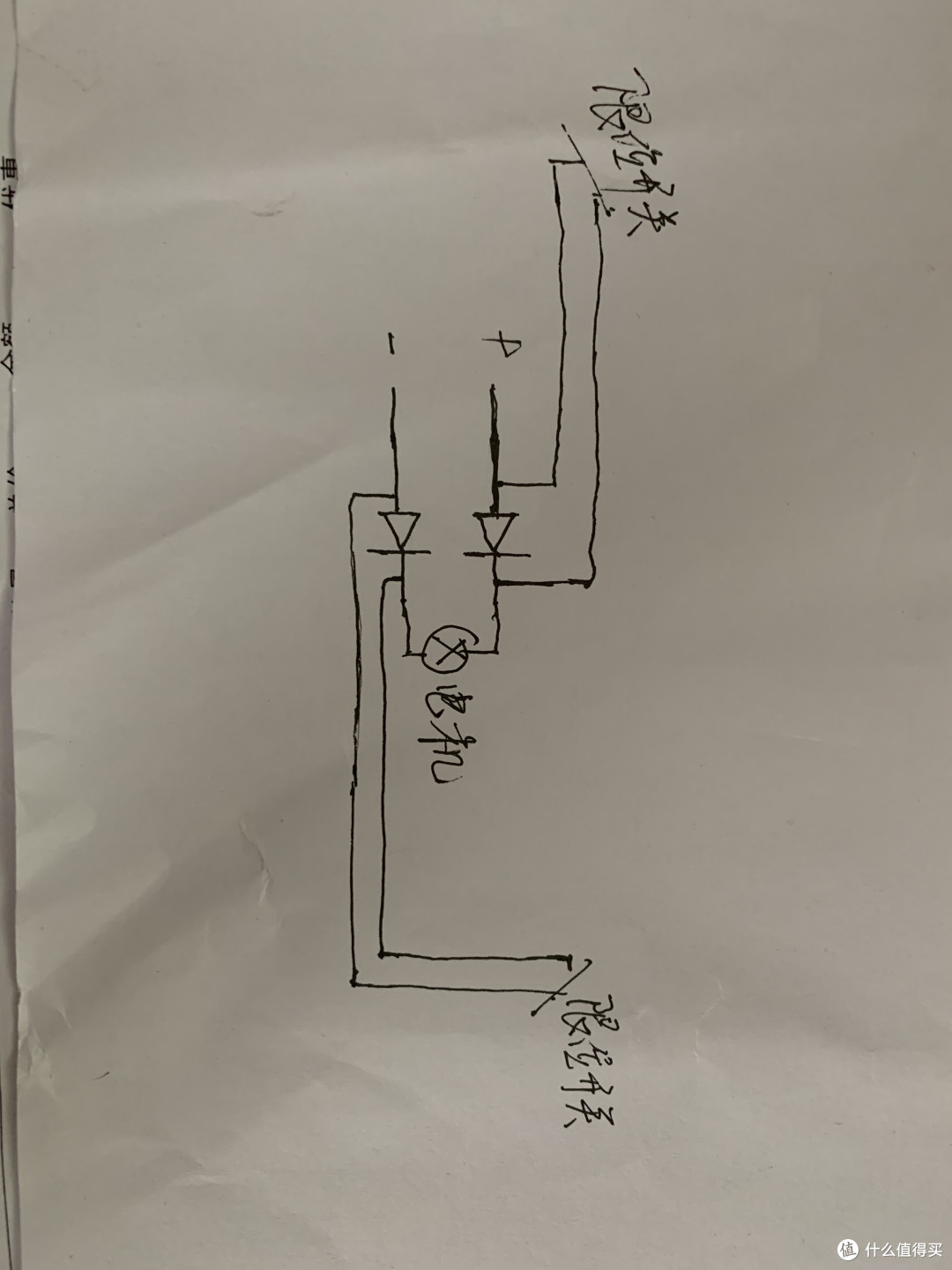

但实际上还可能会存在问题。控制板的原理是,当窗户开或者关到极限时候,电机就自动停止,并且连接电机的正负极立刻自动切换,等待下一次的开关。这时候如果断电了,再次来电的时候有可能情况是,本来窗已经关上,点击开窗,但电机却依然往前转,导致电机过载损毁,危险颇大。所以需要再加上两个限流二极管用来保险。接线如下图。

简单又实用的DIY智能电动窗

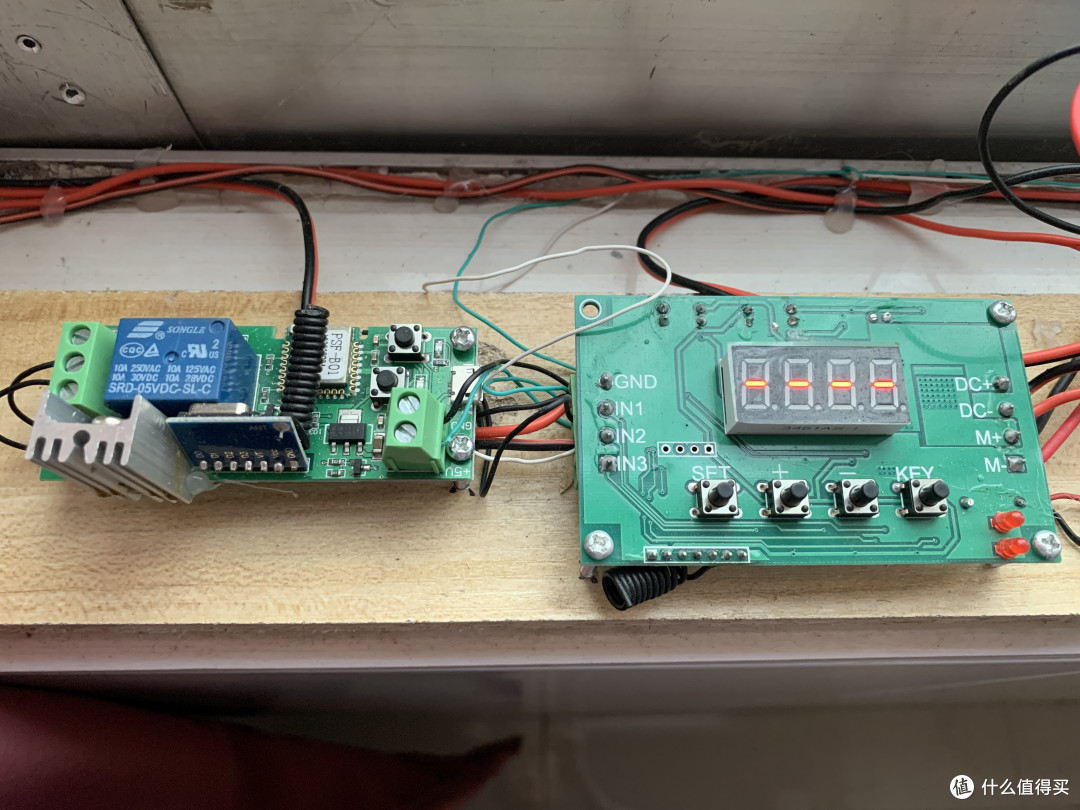

为了语音控制和手机远程控制,当然还有定时开关之类的功能,少不得加上易微联的智能模块。易微联的模块跟正反控制面板连接就行

简单又实用的DIY智能电动窗

   值得一提的是,这个易微联模块,是以前搞活动时候买的,只支持5v供电,后来因为洗衣机坏了换过面板,在洗衣机的拆机面板那里我发现有个CW7805H三端稳压管,于是拆下来加到易微联模块上,这样就可以支持5~36V的输入电压了。买易微联模块时候可以直接买宽电压输入的,其实也贵不了几块。

简单又实用的DIY智能电动窗

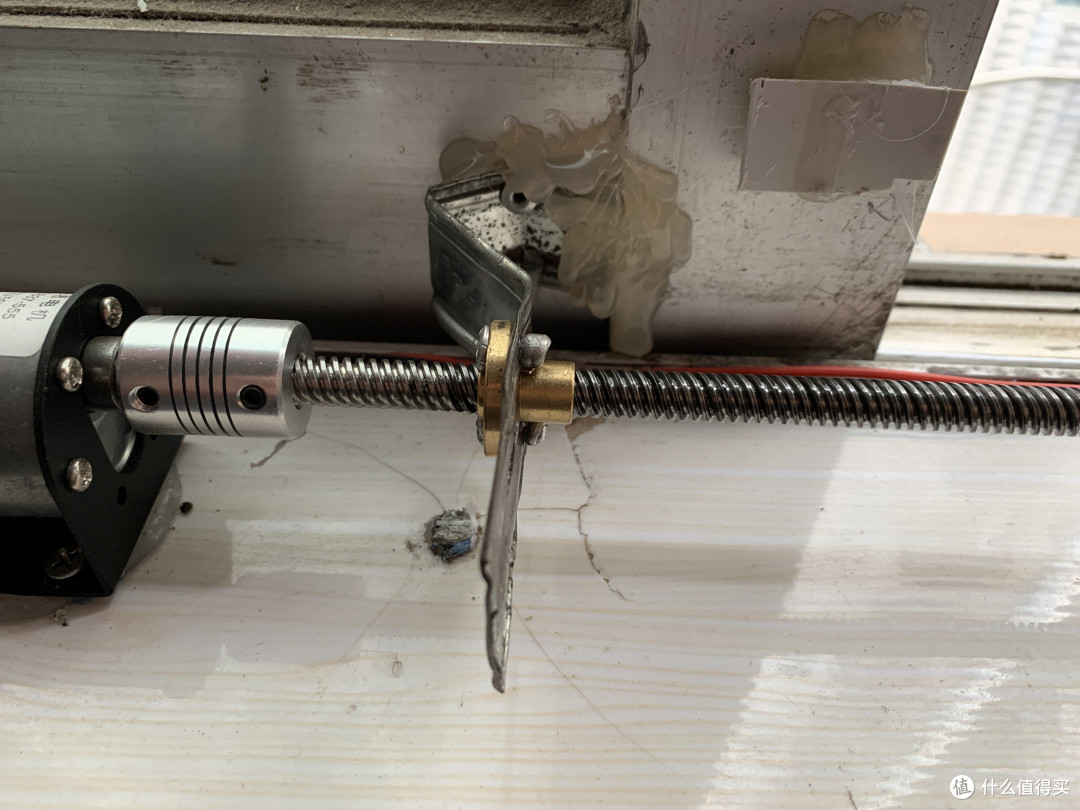

螺杆连窗门的连接杆,我是用旧滑槽的铁条顶替的,简单粗暴但实用。毕竟只是出租屋,不美观也没关系。

简单又实用的DIY智能电动窗

易微联还提供远程监控功能,在app界面查看的,如果没有易微联的监控摄像头,用旧安卓机装上易微联提供的软件,一样可以远程监控,这样在上班或者出外时候,就可以随时查看家里情况,如果下雨就远程关窗并通过摄像头查看是否已经真正关好,安心又省心。

简单又实用的DIY智能电动窗

最后

各位可能会发现,这窗好像开关得有点慢。确实,当时没有考虑到位,买的电机是12V56转/分钟,按实际看来,应该买24V167转/分钟 的才最好。不过慢是慢点,影响不大,看着机械步进传动的画面,其实也挺享受的,很有科技感。
