主动一点,吹吹风,杂牌路由器散热再升级
之前发帖讲了一下楼主手中一款路由器发热太大,采用了更换硅胶垫和加铜片改良散热的过程,效果呢CPU从75℃降到了60℃,射频芯片从70℃降到了64℃,这个温度我是不太满意的,于是有了今天这个帖子

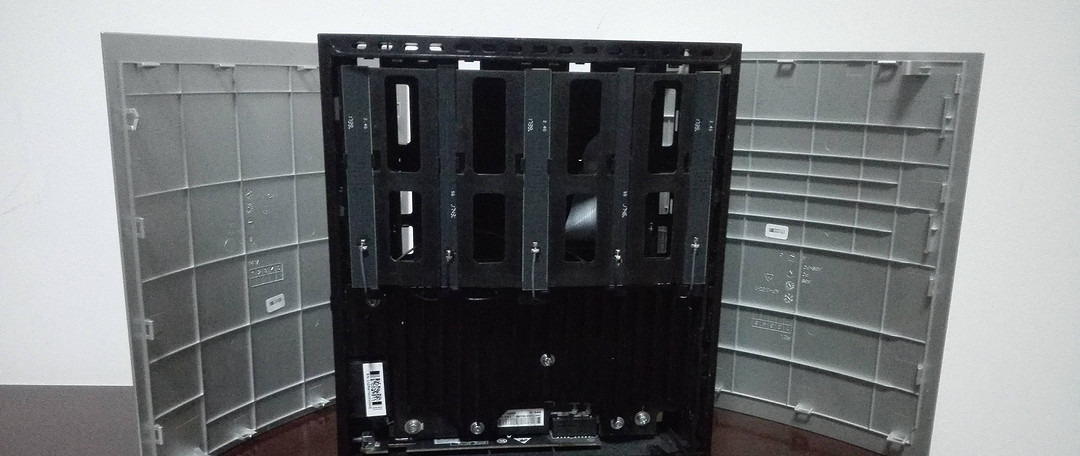

首先呢,既然散热不足,那就加大散热面积让空气循环更好呗,于是楼主直接把外壳拆下,让主板和散热片暴露在外来使用,就像下图这样
这个办法的效果立竿见影,CPU从60℃降到了49℃,射频芯片从64℃降到了56℃,不过这是在环境温度23-24℃下得到的结果,而且温度也并不是很低。

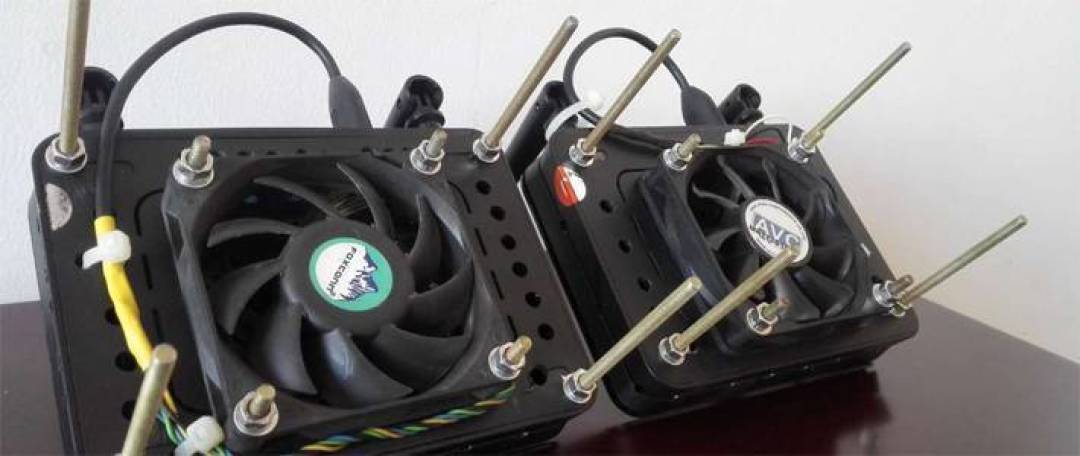

于是楼主还是和之前改造newifi路由器一样,用风扇来解决问题
还是先找了个报废电脑拆掉风扇,拿铅笔在外壳上描出轮廓
沿着风扇的形状一点点打孔
一圈打完以后,用偏口钳子剪掉中间的部分
而后,用偏口钳和壁纸刀将边缘突起切割平滑,再用砂纸打磨一下
把风扇按在上面,用钻头打出定位孔

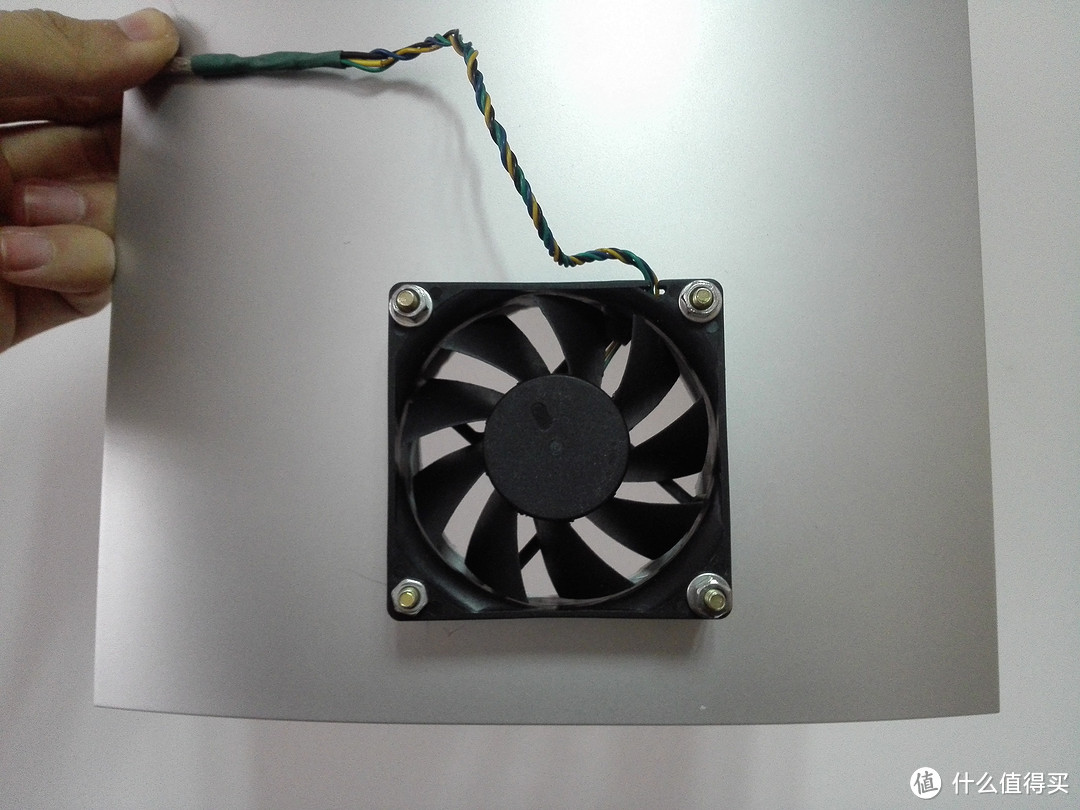

上好固定螺丝

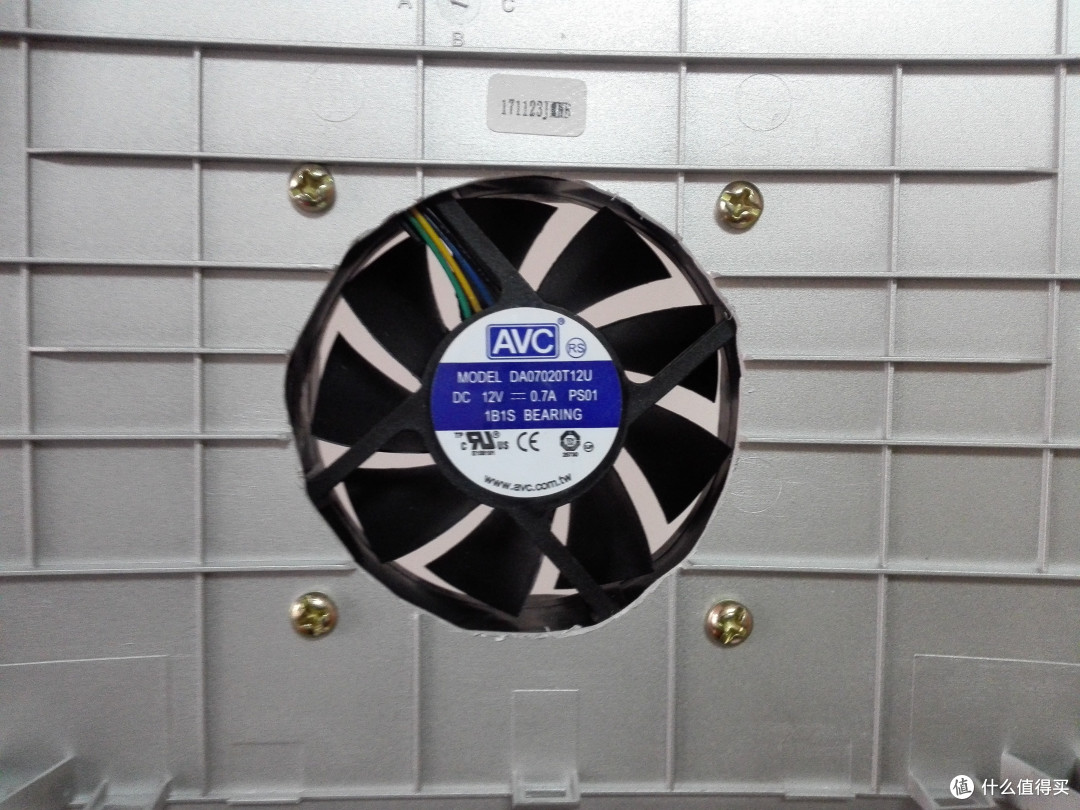

这是从机器内部看到的样子
只有进气口还不够,要让气流循环顺畅,必须加大出风面积,所以又在外壳上打出一些散热孔

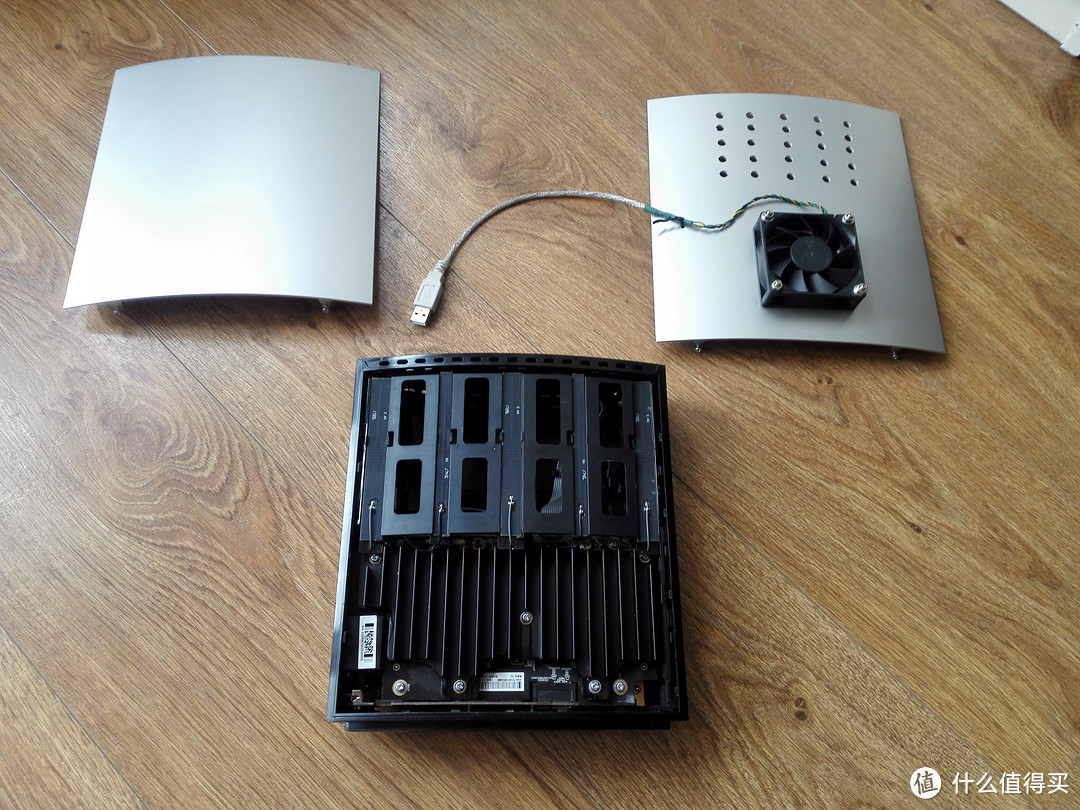

准备组合回去,之前想做双面风扇散热的,拆开看了一下结构,主板背面有机身内部的框架遮挡,风吹不到散热片上,所以只能从一侧进风了
这是组装好的样子
下面看结果,有了主动风扇加持,CPU从49℃降到了38℃,射频芯片从56℃降到了48℃

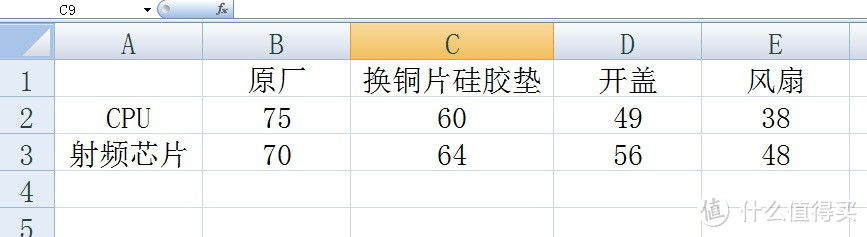

下图用表格展示了各种改良方法的效果
总结一下,这款机器发热挺大,不改造其实也能正常使用,但估计会影响寿命。加上风扇后会有一些运转的风噪,而且还占用了唯一的usb接口。各位使用同款机器的值友可以参考最后一张图片决定如何采取哪种方案。
—THE END—
