性能不够？老锅告诉你外接显卡好不好使！

创作立场声明：外接显卡可能没有你想象的那么美妙，作为一个临时方案尚可，长期使用还是加钱吧

本文仅涉及小主机准系统外接显卡的实际情况，当然此经验可以类推到笔记本与其他类准系统外接显卡过程中，所以本期文章中您将看到：

• 常规品牌分类及型号推荐

• 各平台对应组件选择

• 外接显卡安装与性能对比测试

本期文章不包括：

• 雷电显卡坞测试

1.买之前你要知道什么？

现如今电脑可以说是绝对刚需了，日常工作学习都离不开。都在说“三千预算进卡巴，加钱加到九万八”，但日常就是文档处理和炒个股票，顶多加上打打斗地主，也没必要用那么贵的机器。得益于Intel的挤牙膏策略，用旧平台办个公还是没问题的。正因如此，淘宝上有很多旧平台的商务小主机准系统在售卖。而二手CPU以四代为甚，价格可以说是百分百实惠了，真真的一分钱一分货，性能决定价格。不过这种准系统或者STX小主机都有相应的M.2 NVME接口，自然也是能来点骚操作。

软硬件杂谈 篇三十八：攒啥电脑呢？三千块通吃主流网游的超小 主机平台了解一下？画风清奇的#非正常购物研究#征稿活动，讲出你淘二手/捡垃圾/海淘的经历，晒出你的捡漏成果，丰富现代鬼市指南！我们有大量奖品等你来>点击这里查看活动详情锅从天上来| 赞490 评论412 收藏2k查看详情

大部分笔记本是不能更换显卡的，不过笔记本要是有雷电接口的话可以直接入一款雷电的显卡坞，当然大厂的这个价格，都够重新攒个台式机了。而马云家上那些雷电扩展坞，也是一个就要一千五起步，具体还是看个人取舍吧。个人见过最便宜的雷电转接卡好像是八百多，不过没有电源和外壳之类，全都需要自行购买和准备。那没有雷电口也没有MXM接口的笔记本就不能用上更强的显卡了么？

答案是否定的，前几年ExpressCard/mini PCI-E/M.2接口扩展坞层出不穷，外接一张660ti还不是美滋滋。当然缺点很明显：各种小毛病层出不穷。后来也是基本都没相关需求了。而且其对于M.2接口的支持就很吊诡，支持网卡M.2和支持固态 M.2的转接卡/扩展坞就是不同的，而且本身还要拖个ATX电源或者DC电源来供电，实在是妥协的不能再妥协了。

2.商务小主机准系统选择

• HP惠普：有两条产品线ProDesk和EliteDesk，400/600/800 Gx DM系列，其中G1、G2、G2是分别对应四、六、七三代Intel处理器的平台。价格基本都在￥300-500之间

• DELL戴尔：OptiPlex 30x0M/70x0M/90x0M就是戴尔的产品线了，像3020M就是对应四代平台，而3050M就是对应的七代平台，价格基本都在￥400-500之间

• Lenovo联想：联想的产品线比较杂，三代和以前的就不提了。四代U的对应的是M73P和M93P，六七代U对应的平台为M6600Q、M700Q、M710Q和M720Q，价格范围则是下至￥400上至￥600

在淘宝售卖商务小主机准系统基本全是这三家了，那种M-ATX主板能上半高显卡的准系统不能算作小主机，所以富士通之类的并不在此次的盘点范围之内。而本身因为LGA1155的二三代平台虽然只要￥200-300，但时间实在是过于久远，而且也不支持NVME的固态，没有相应的转接接口，所以在这就不做推荐了。

3.组件选择原则

处理器怎么选

CPU是一台电脑的核心，CPU本身的性能强弱直接决定了笔记本的运行速度。小主机也因为本身的散热限制，并不能上i5和i7的标压桌面U。同时日常办公对CPU的要求相对并不高，所以一般会选择65W及以下的CPU，当然个别准系统可能只支持45W以下的U，具体情况还是要具体分析。

第一张表整理了四代平台可用的CPU，其中移动端的魔改U同样列入了此表。基本上可以看到T/TE版本的处理器基本在35/45W，而S/R版本的处理器都在65W左右。当然也可以选择图中的三款E3，都是带核显的。如果选择魔改U的话，要知道准系统的BIOS是没有相应的微码的，可以自己购入编程器或者直接让卖家刷好相关的微码，要不然系统是跑不起来的。

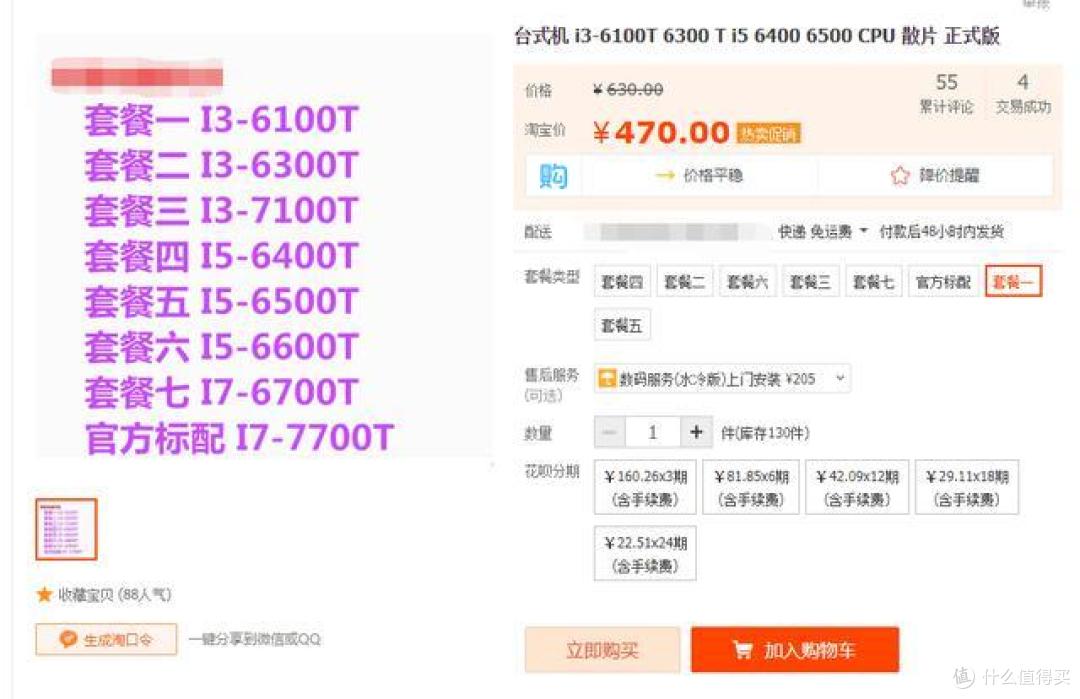

而针对LGA1151对应有六、七、八代平台，和四代平台一致：大部分T/TE版本处理器的TDP都维持在了35W/45W两个档位，而S/R版本的处理器则是全在65W这个档位，单纯从TDP上来说基本一致。但六代以后的处理器价格高企，甚至一颗6100T还要￥470，一颗6100也要￥510。所以除非是手中本身有合适的LGA1151处理器（来个8100吧！），新购还是看看奔腾G4560、G4600和G4620这几颗双核四线、TDP为51W的Kaby Lake处理器吧，价格都在三四百的范围。

内存怎么选

准系统基本都是双内存槽，内存一般8G就够用了，那我们是选择单根8G还是两根4G呢？如果仅仅是日常办公使用，那怎么便宜怎么买。要是之后可能有视频剪辑或者其他比较吃内存的软件应用，就要选择单根8G的内存条了，给之后的升级留出升级余量。

其中四代平台支持DDR3和DDR3L的笔记本内存，六、七、八代平台则是支持DDR4的笔记本内存。

硬盘怎么选

我们准备“捡”的这些小主机准系统一般会有一个2.5寸硬盘位和一个M.2硬盘位，当然像四代平台的主机是需要把相应的NVME模块更新进BIOS的，要不然无法使用NVME硬盘启动系统。SATA位的硬盘可以选择一块机械或者低价固态来当作仓库盘，而M.2的硬盘千万要选M Key接口NVME协议的固态。

M.2接口

M.2是Intel推出的替代MSATA新款接口规范，也就是我们以前经常提到的NGFF，英文全称为：Next Generation Form Factor。M.2接口固态硬盘主要优势在于体积相比传统的SATA3.0、MSATA更小，并且读取速度更快，对于一些移动设备兼容性更好。按硬盘的接口分为M key接口和B&M key接口，按插槽分为SOCKET 2（B key插槽）与SOCKET3（M key插槽）。

其中M key接口的固态只能插入SOCKET3（M key插槽），支持PCI-E x4总线直连，速度一般能达到1500MB/s以上，要是支持NMVE协议的话速度轻松跑到2000MB/s以上。使用小主机可以入手如下的M.2固态硬盘。

网卡怎么选

小主机准系统都是A&E Key的网卡，所以只要是相应接口的网卡使用起来肯定是没问题的。当然像LTSC版本的系统并没有集成AX200这张WiFi-6网卡的驱动，我们需要在Intel的官网把对应的驱动下载并安装到系统后，才能正常的使用无线网卡。正常情况就是拿这款去跑windows，所以无脑端ax200就行。如果需要跑黑苹果就需要选择黑果的网卡了，不过支持黑果的网卡都比较贵，便宜的DW1820A还要破解+屏蔽针脚，太折腾了。

显卡怎么选

说实话小主机外接显卡也就是玩玩，来看看小主机的CPU大概在一个什么范围，所以这次选择了两张卡进行极限演示。一张是【影驰（Galaxy）GeForce RTX 2070 Super 名人堂HOF Classic】：TU104-410核心，2560个CUDA处理器，显存高达8GB GDDR6，显存位宽256bit，整张卡TDP为215W。另一张是【影驰（Galaxy）GeForce GTX 1660Ti 金属大师】：TU116-30核心，1408个CUDA处理器，显存高达6GB GDDR6，显存位宽192bit，整张卡TDP为125W。

【影驰（Galaxy）GeForce RTX 2070 Super 名人堂HOF Classic】采用了8+6Pin供电，【影驰（Galaxy）GeForce GTX 1660Ti 金属大师】则是采用了6Pin供电。伴随着核心与显存制程的进步与散热系统的加成，现在的显卡温度表现比以前要好得多了。

2010年，影驰名人堂系列正式成立，名字由“Hall of Fame”直译而来。影驰名人堂系列显卡如其口号“一切只为性能”，作为高端旗舰，各个方面都能够称得上实打实的“六边形战士”。名人堂的散热系统是白羊座，要是显卡拼颜值，这个设计绝对是名列前茅的。

而金属大师则是名副其实的“金属大师”，星极冰寒散热系统是全套金属外壳设计，更有利于板卡的散热，外观也更为清爽方正。这种散热设计使得金属大师无负载与轻载时风扇能够直接停转，高负载时风扇满速也没有太大的声音。

4.显卡性能对照组

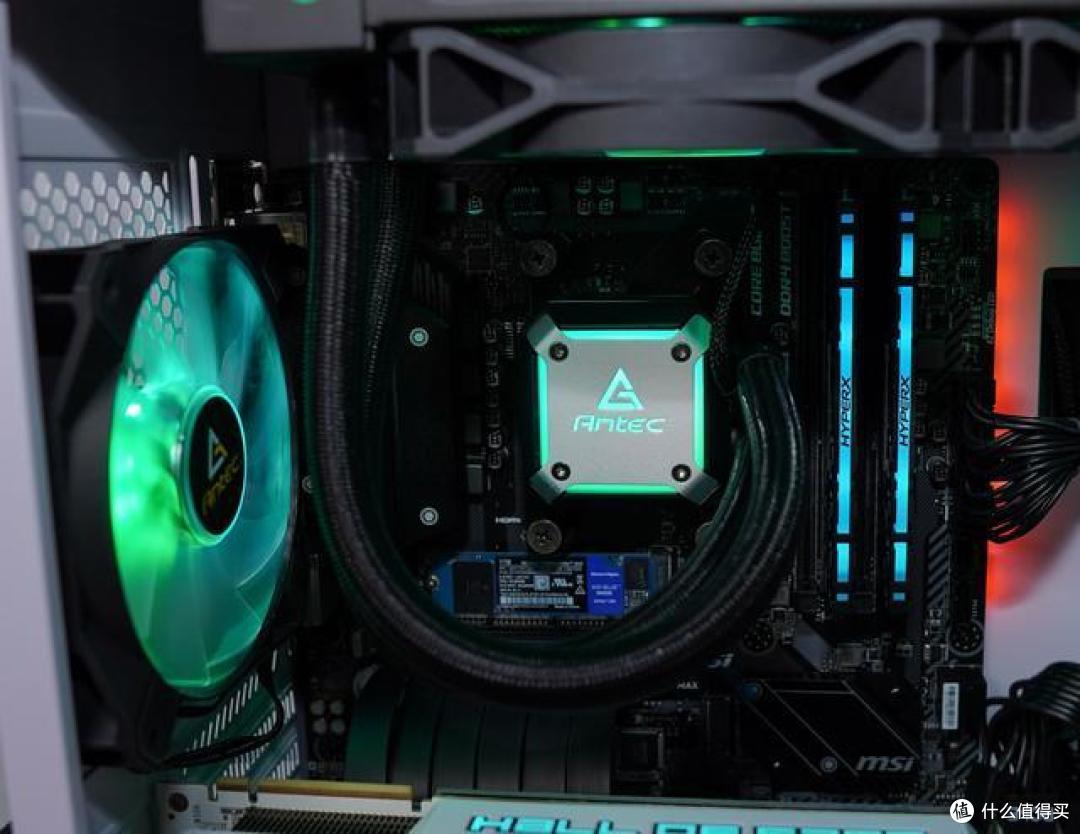

选择的对照平台是之前帮哥们攒机的那套RGB主机，两张显卡分别在这个平台进行基础跑分与游戏实测作为对照组。具体的实测数据都放在后面性能测试与游戏实测环节作为对照组，进而判断转接和CPU性能对显卡性能释放的影响。为了保证稳定和可控，CPU与内存均采取默频进行测试。

CPU为【AMD 锐龙5 3500X】，6C6T的规格，3.6GHz的基频足矣应付绝大部分游戏了；内存是【金士顿Kingston Predator DDR4 3200 8G×2】，高频加双通道16G基本能保证接下来几年中的使用；固态则是【西部数据WD Blue SN550 1TB】，这个吧盘坛盘就不用多说了吧，要啥自行车。

主板是【微星MSI B450M Mortar Max】，迫击炮Max四条内存槽，两条M.2基本能够满足绝大多数人的需求了，唯一的缺点可能就是没有PCI-E 4.0？不过20系显卡还不支持，4.0的固态也少之又少，加之本身感知度不高，倒也无妨。

电源是【Antec安钛克HCG750全模】，正常情况下，一个750W的电源基本可以完美应对单U单卡的所有情况了。14cm的长度理论上以后改itx用也没太大压力，当然除了那些必须得用SFX的机箱。全模组电源的好处就是，只需要把需要的线缆连接上就好，而且可拆卸设计方便定制模组线，对于有理线需求的用户能够更方便。

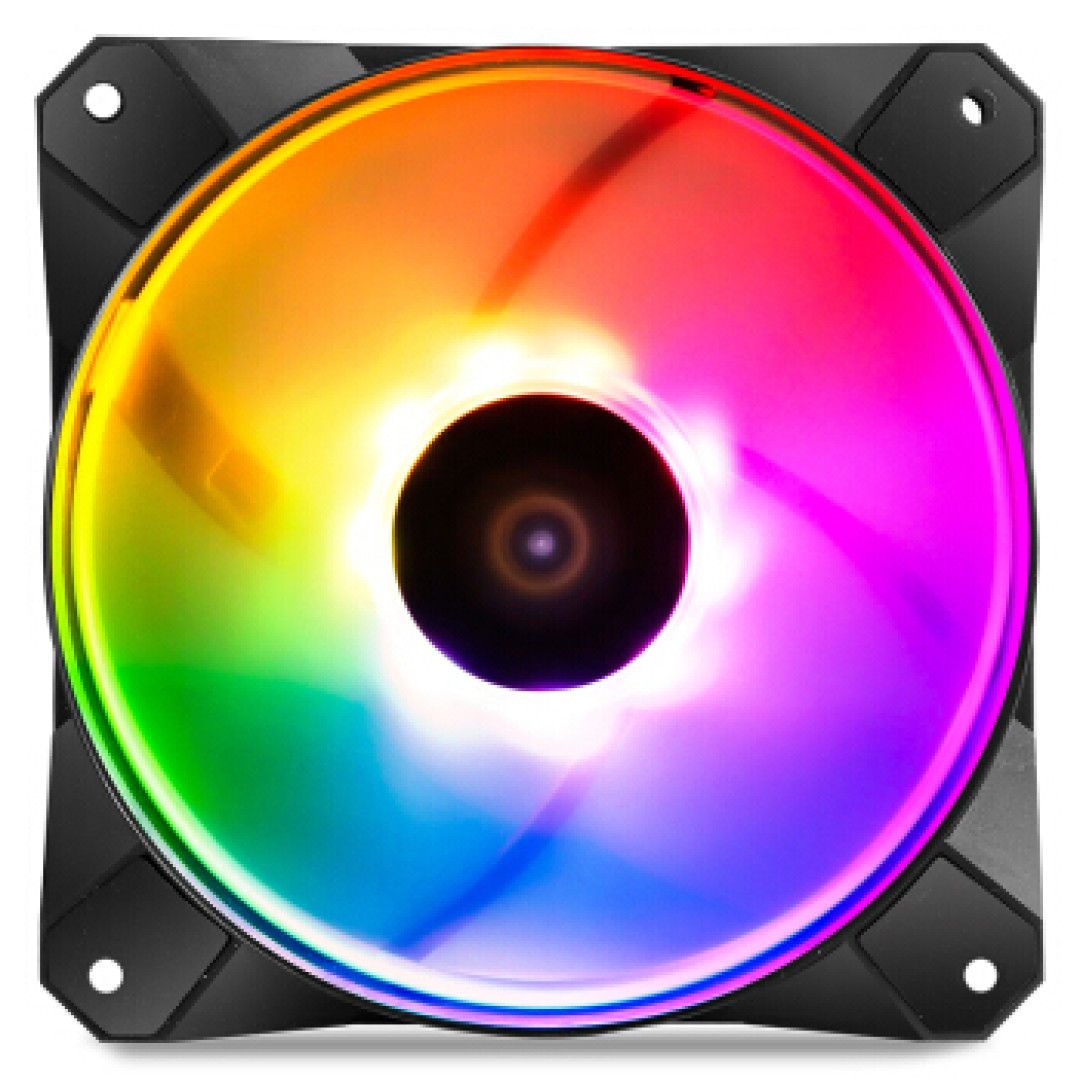

散热系统则是【Antec安钛克Neptune海王星240ARGB】和单独的四把【星云120ARGB】，上一体水买风扇的话一定要注意风扇外观匹配，这少这样才好看。说实话240/280冷排压个65W的3500X感受不到任何压力，帅就完了。

机箱是【Cougar骨伽影武者X5】，大侧透中塔机箱，最高支持E-ATX机箱和360冷排。整机最高能够安装120风扇*9，不过正常使用一般就是像笔者这种前三上二后一，六把扇子足矣。

5.开始装机

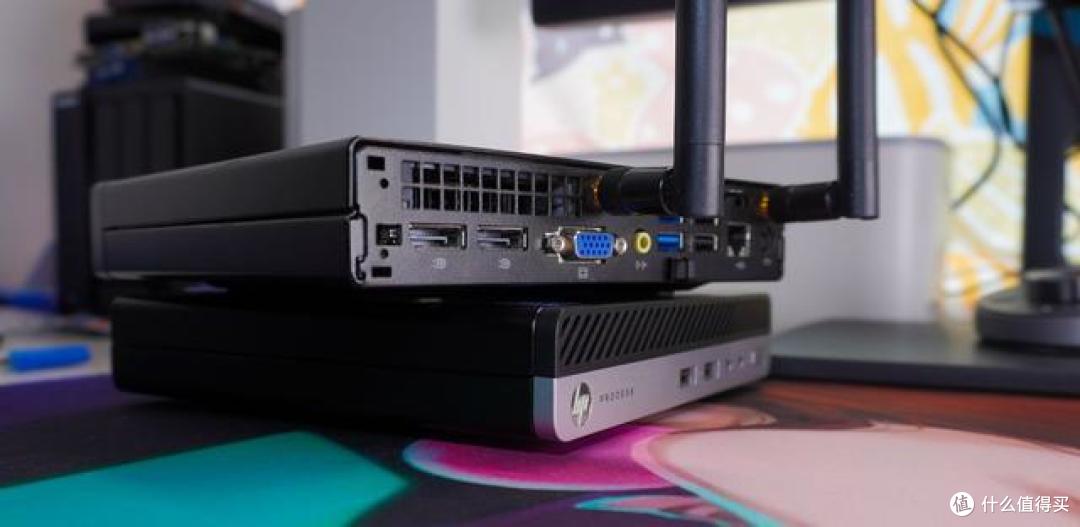

之前的两台小主机，其中一台给老丈人去当股票机了，留下了HP EliteDesk800 G1 DM。开始其实想搞个黑苹果，结果也一直都没动手。后来一直琢磨雷电扩展的事情，结果无心插柳正好找到了张M.2 NVME转PCI-E的显卡外接转接卡。

外接显卡是需要一个独立电源给显卡供电的，显卡正常情况下顶多双8Pin，所以电源的12V通路能拉到300W外接什么显卡都够了。骨伽这款的+12V通路能够直接拉到588W，基本上现在市面上的显卡都能支持了。同样在日常选购电源时，也要注意看电源的+12V通路能支持对应显卡的满载功率。

M.2是Intel推出的替代MSATA新款接口规范，也就是我们以前经常提到的NGFF，几种不同定义可以参考前面的硬盘讲解部分。这次购入的转接卡也是反复确认好具体的接口类型、协议和长度的，要不然之后使用中出问题就麻烦了。值得买不能放C店链接，大家还是按订单图中自行搜索，这家的各种转接卡还是有不少的。

所以在选购转接卡的时候一定要看清插槽的定义与协议，不注意兼容性的后果轻则无法正常点亮，重则可能把显卡啥的都烧了。当然一定要注意，这个转接卡自带的8Pin to 8Pin还是别用了，毕竟多一层转接多一分波动，直接用电源自带的8Pin供电稳定性能更好。

6.性能与游戏实测

回到800G1 DM上来，硬盘是三星的860 EVO，M.2接口留给了转接卡。虽然是个65W的U，但是本身性能还是很强的，象棋跑个一万毫无压力。当然肯定还是比不了更高TDP的处理器，个人觉得可能是G1系列的散热拉胯了，使用时均热板已经略微烫手结果吹出来的还是冷风，没有起到正确的散热效果。虽说800G1 DM是涡轮风扇需要上盖子，但是盖上盖子整机的散热也并没有好到哪里去，如果有哪位成功的改了散热还请不吝赐教。上来当然就是鲁大师了，由于本身PCIe通道数只有4条，小主机平台下1660Ti性能损失达到了24%，2070S性能损失甚至达到了40%。

当然换到DLSS这种不太吃带宽测试下，性能衰减就很少了，主要还是CPU本身性能的限制。如果小主机上一颗4C8T的魔改HQ处理器超一下频，这里的跑分应该就能追上六核平台了。

3D Mark Fire Strike Exreme测试下，两张显卡在小主机外接的数据相比3500X平台下，衰减倒是没那么严重，确实也是因为FSE本身对PCIe通道带宽的要求没有那么高。

FPS游戏选择了「守望先锋」，可以看到3500X平台下，两张显卡的性能还是能够带 和144Hz的屏幕。而到了小主机外接平台就能看到，不管是平均帧数还是最低帧，都下降到了只有原来五六成的水平。而实际游玩过程中更为明显，能感受到明显的卡顿和丢帧。

光追游戏则是选择了「古墓丽影：暗影」自带的基准测试进行对比，除了开启DLSS外均为默认设置，分辨率为2560*1440。在两个平台的分别测试，可以看到【影驰（Galaxy）GeForce RTX 2070 Super 名人堂HOF Classic】受限于平台CPU性能与带宽，小主机外接平台只能“发挥”显卡不到60%的性能。

7.课堂总结

• 捡垃圾有风险，上车需谨慎

• 闲置配件再利用也要注意本身寿命

• 显卡转接受本身带宽影响大，性能损失比例较大

• 显卡转接卡不能保证完全的稳定和兼容

8.写在最后

这台800G1 DM终于搞定了外接显卡这个骚操作，可以看到实际游戏中，PCIe通道的数量对显卡性能的发挥还是很重要的，笔记本通过网卡接口转接也基本是相同的情况。改散热和黑苹果需要鸽一阵子了，对接下来这些内容感兴趣的值友可以点一波关注催更，有更好的解决办法和方案也请多多在评论区指出。

如果觉得此篇文章对您有帮助的话，还请多多三连支持。这里是老锅，我们下期再见！
