我的第二台小钢炮,雷匠R-i5 A4机箱装机体验
购买理由
自从上次装了雷匠R-i3机箱以后,我对ITX平台的兴趣越发浓厚了,之前看到雷匠又推出了一款雷匠R-i5 A4机箱,我就入手了一台来试试,这款机箱机身外壳采用3.0mm厚度的铝板,两侧采用3.2mm厚度的钢化玻璃,支持325mm显卡,支持SFX电源,支持240mm的水冷。从参数方面来看,各方面都是让我比较满意的。
外观展示
雷匠R-i5 A4机箱的包装箱体积很小巧,左上角印有雷匠的品牌Logo,右上角则是产品型号。下面则印有雷匠R-i5 A4机箱的结构图,包装箱的侧面则是机箱的规格参数。
雷匠R-i5 A4机箱的三围是341.5*283*169mm,体积相当的小巧,机箱净重4KG,左右两侧的钢化玻璃面板是通过卡扣的方式固定在机箱上的,所以周边是没有螺丝孔的。钢化玻璃的表面是有贴一层保护膜的。
雷匠R-i5 A4机箱的前面板手机非常独特,有个类似于X型的散热栅格,并且可以看到前面板的背面贴有防尘网,可以有效阻隔灰尘进入。前面板仅设计有一个开关按键,没有前置USB接口,也没有前置音频接口,更没有重启按键。这样的设计风格挺硬核的。

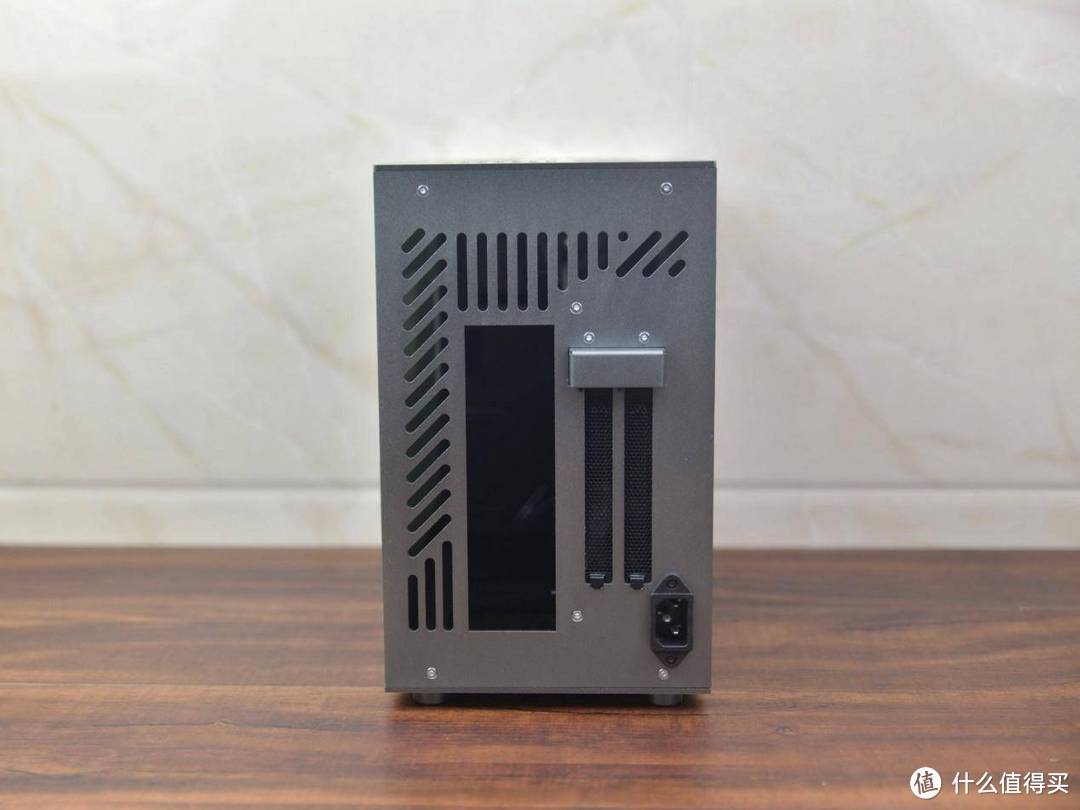

机箱的尾端除了主板IO面板接口和PCIE扩展槽为,还开有很多散热孔,右下角则是电源接口。从尾端来看,PCIE扩展槽有2个槽位,但是连同前面封闭的空间,接近3个槽位的空间了。
雷匠R-i5 A4机箱的顶部开了大面积的散热栅格,竖纹斜纹交错,在顶部面板的尾部,还贴有一张提示标签,表示顶部面板可以往后推来拆卸。
雷匠R-i5 A4机箱的底部预装了2个防尘网,通过卡扣固定的,所以拆的时候会比较麻烦一些,如果是磁吸式防尘网可能会更好。不过有装防尘网就是好评。
底部的防尘网拆下来以后,就可以看到两个镂空的空间,按照孔位来看,左右两侧应该可以各装一个风扇。
将顶部面板往后推取下后,可以看到内侧设计有6个卡扣螺丝,所以可以免工具拆卸。

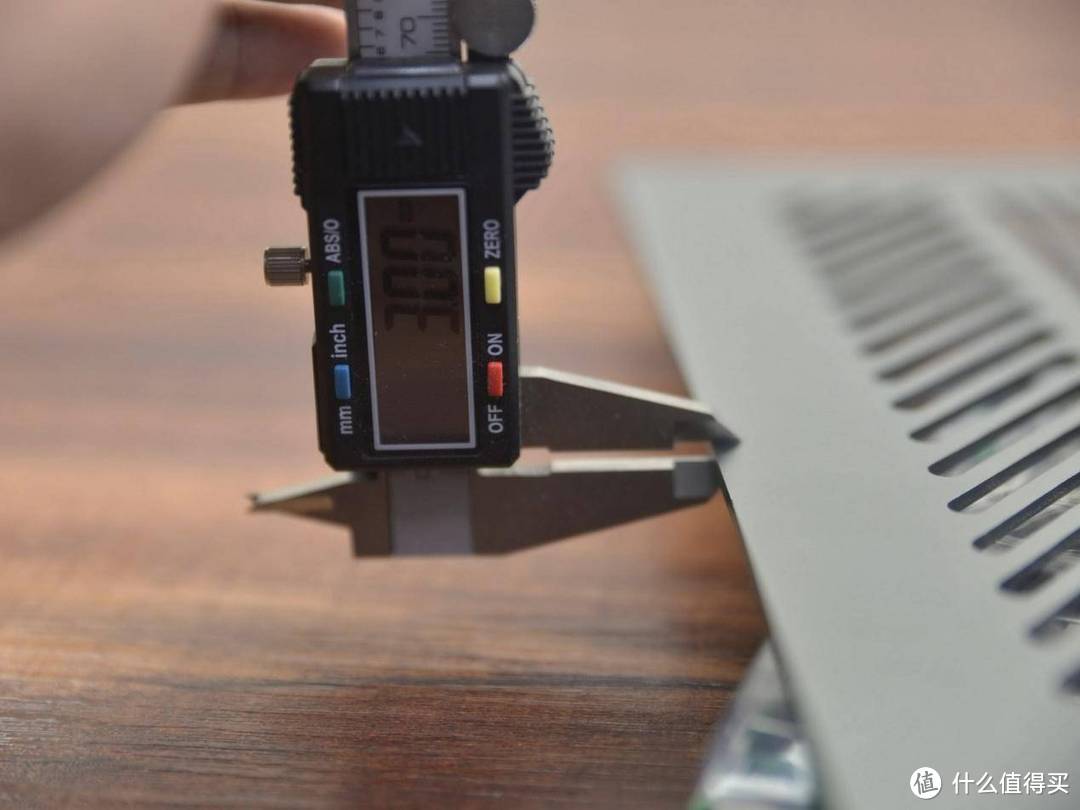

这个顶部面板是铝镁合金材质的,厚度有3mm。

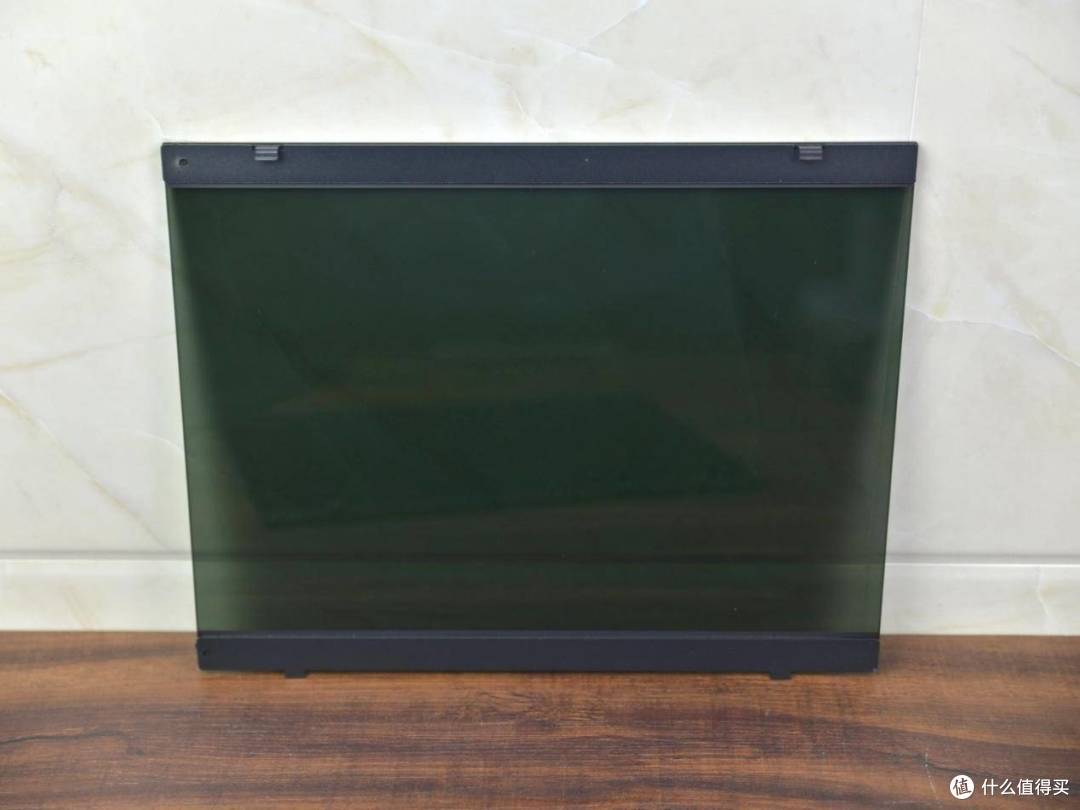

左右两侧的钢化玻璃面板也不是通过螺丝来固定的,而是通过背面的卡扣来固定在机箱上的,所以也可以免工具拆卸,但是前提是顶部盖板要取下。钢化玻璃面板的背面没有贴保护膜。
钢化玻璃面板的厚度是3.2mm,机身面板与侧面板的厚度倒是与描述的而温和。
把顶部面板,两侧面板拆掉后,机箱看起来就空空荡荡了。机身内部右侧是主板安装位,左侧是电源位和硬盘位,硬盘是通过外挂的方式挂在硬盘架上的,目前挂着一个雷匠Logo的金属板。
雷匠R-i5 A4机箱内部的背面是显卡的安装位,在右侧可以看到一些散热孔,这是给电源预留的。

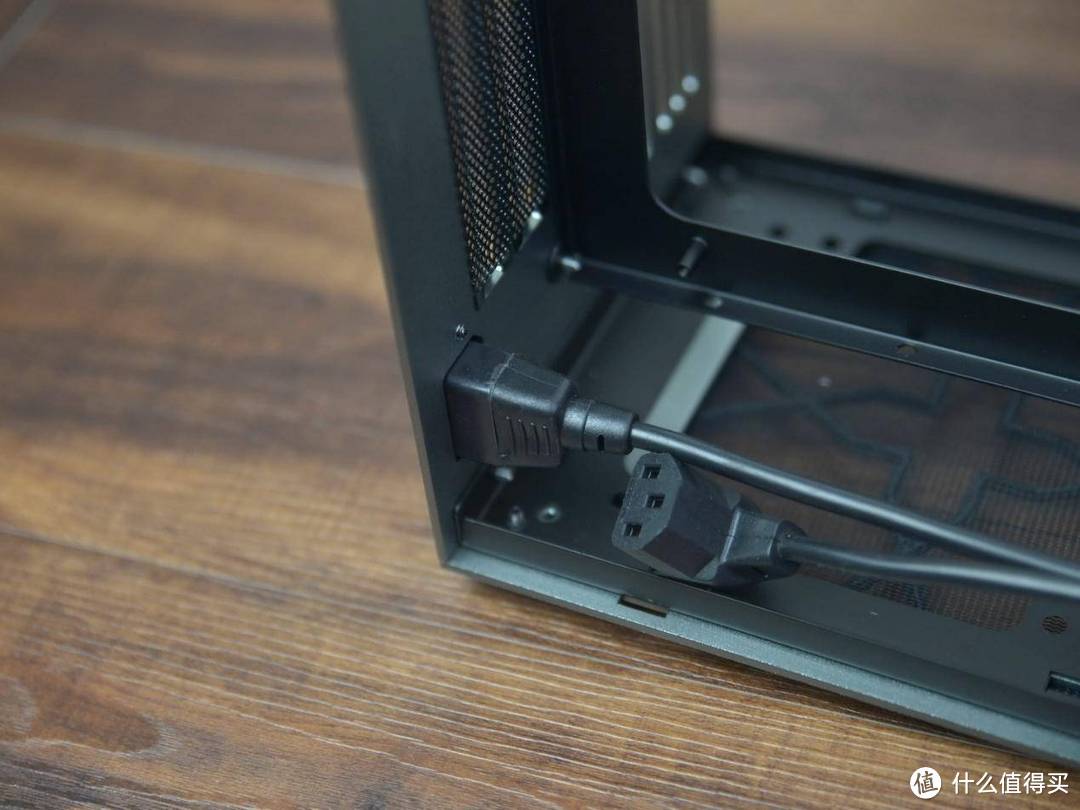

在机身背面的底部,可以看到电源的延长线。
硬盘架是连同电源架在一起的,可以拆卸。
在这个铁架的左侧,还设计有多个走线孔,最大的一个还有橡胶垫圈,避免割线。
雷匠R-i5 A4机箱支持SFX的电源,所以可以看到左右各三个的安装孔。
铁架的内部可以看到Logo金属板的固定螺丝,通过卡位来固定的。
随机附送了一条ADT显卡延长线。
使用感受
电源安装非常的简单只需要把螺丝固定上就行了。不过后面的理线才是麻烦所在。
最近天气炎热,M.2固态硬盘的温度也是猛升,所以删了雷匠R03时光戟,既可以散热,还能增加一些灯光效果。
雷匠R-i5 A4机箱的装机难度不大,同样需要注意各个硬件的安装顺序,然后就是理线的问题了。
安装顺序如下:
1.主板上的硬件和配件先正好,然后先按照主板,这时候最好先把ADT显卡延长线也装好,并把前置接口的线连接好,硬盘的数据线准备。主板和CPU供电的模组线先插好。
2.然后安装水冷,把冷头的线接好,风扇的线往机箱背面接垂直下去就行。
3.准备安装电源和硬盘架,先把电源延长线接好,PCIE和SATA供电线线接上,并留好位置,再把主板和CPU供电接上
4.最后在装上硬盘,接上线。
我手上的水冷反向不好装,这个方向装,水冷管接头在右边的时候剩余管线太长,在左边就合适,但是挡道了一个内存插槽,不过8G目前也够用了,就像这样。我手上这款水冷和雷匠R-i5 A4机箱的兼容性比较一般,这也是正常的,毕竟ITX机箱就那么大。不过好消息是占用2.5个PCI槽位的显卡装上了。底部原本可以安装2个风扇的空间都变成了用来藏线的,如果是定制的模组线,应该就没有这个问题了。
可以看到,显卡前面还有一定的剩余空间,3个PCI操作的显卡指不定也能装得上。

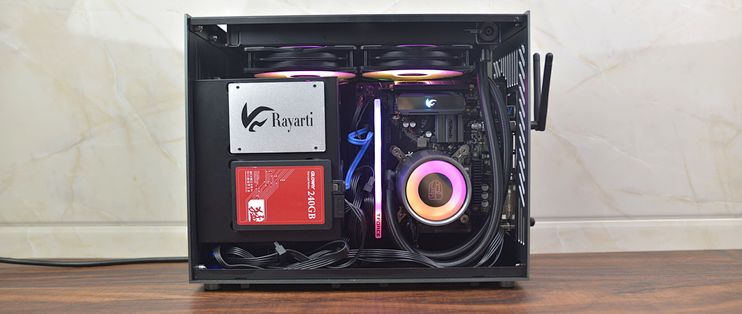

通电测试下,正常启动,各个配件的灯光效果也都正常,感觉很不错。
不过水冷左侧的灯光效果被硬盘架遮挡了。

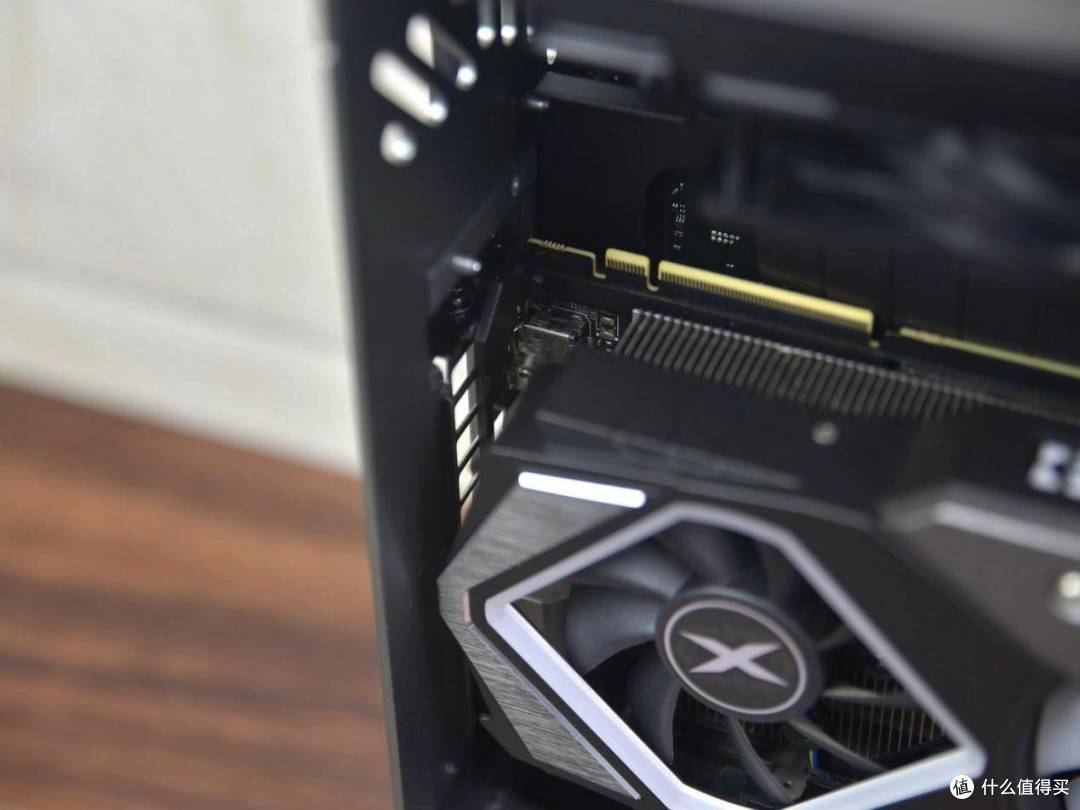

背面显卡的灯光效果倒是极好的体现了出来。
装上侧面钢化玻璃的雷匠R-i5 A4机箱,玻璃是暗色的,所以看内部的硬件并不是很清晰,希望能有透明玻璃版本的。
开机后,盖上侧面钢化玻璃的雷匠R-i5 A4机箱,灯光效果要更黯淡一些,这样灯光效果不够酷炫呀,所以还是期待能有透明钢化玻璃的版本。
总结
雷匠R-i5 A4机箱没有前置USB接口,所以有时候要接U盘之类的设备比较麻烦一些,雷匠R-i5 A4机箱做工还是比较出色的,顶盖滑动拆卸,然后可以拆卸左右侧面板的设计好评,整体结构的设计比较合理,空间利用率高,用料也充足。支持240水冷,支持325mm的显卡,硬盘也有足够的安装位,这些都是很不错的有点。不过左右两侧面板减弱了灯光效果,这点对我来说就不是什么优点了。整体来说,对于雷匠R-i5 A4机箱我还是比较满意的,电源线准备来去定制几根,这样就不会有这么多线材了,同时水冷也要研究一下,找到兼容性更好的。近期有想装ITX平台A4机箱的朋友们不妨也来看看雷匠R-i5 A4机箱。
