拆解报告：赛小虎35W双USB-C口快充充电器SCC035C2A

前言

目前越来越多充电器代工厂商开始用自有品牌的形式进驻第三方市场，以专业选手的身体素质与品牌商争夺蛋糕。近期赛尔康也加入战局，推出自有品牌赛小虎，携多款 USB PD 充电器入局快充市场。

其中一款便是35W双C口充电器。这款双口充电器采用白色外观设计，配合折叠插脚，便于携带。充电器单口支持35W输出功率，双口同时输出时支持18+18W快充，可以为主流手机提供快充，保证使用体验。

下面充电头网就对赛小虎这款35W双C口充电器进行详细拆解，看看内部的用料和做工。

赛小虎35W双C口充电器开箱

包装盒正面印有赛小虎品牌、充电器名称以及外观等。

背面印有充电器参数以及商家信息。

包装内含充电器以及使用说明书。

赛小虎这款35W充电器机身上下均为平直面，看上去很独特。外壳采用PC阻燃材质，表面磨砂抗指纹。

机身一侧设有两个竖直向的USB-C接口。

底部印有充电器参数

型号：SCC035C2A

输入：100-240V~50/60HZ 1A

单口输出：

USB-C1/C2：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A

PPS：3.3-11V3A

双口输出：

USB-C1/C2：5V3A、9V2A、12V1.5A、15V1.2A、20V0.9A（18W+18W）

PPS：3.3-11V1.6A

制造商：赛尔康（贵港）有限公司

充电器已经通过了CCC认证以及VI级能效认证

充电器配备可折叠国标插脚，收放自如携带方便。

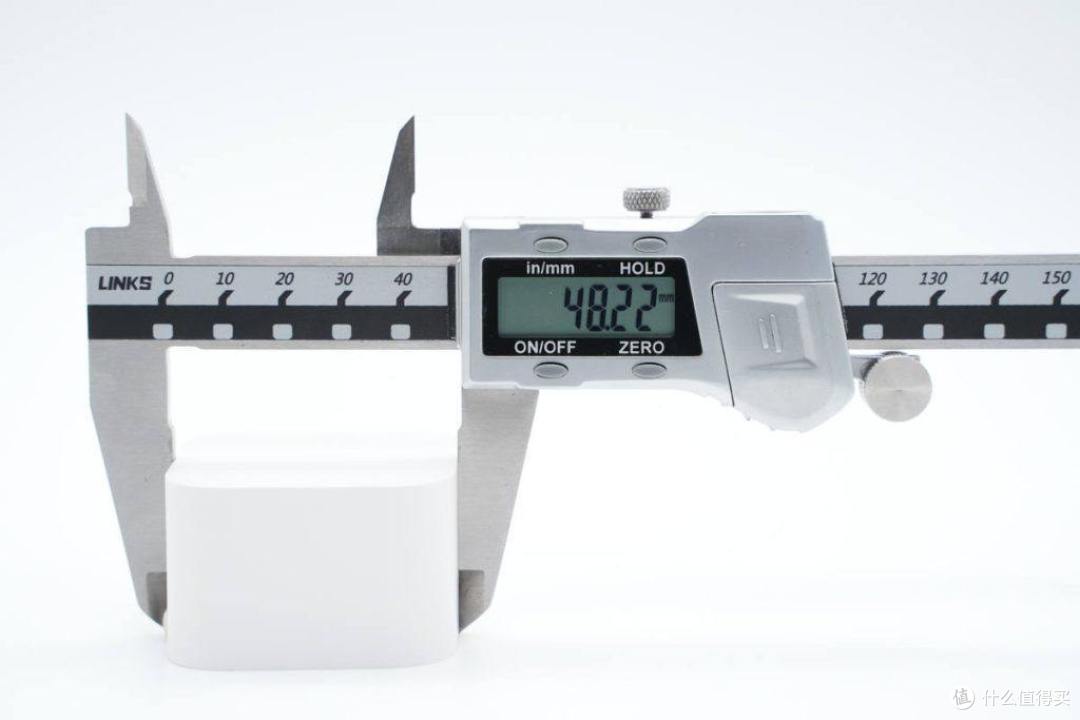

测得充电器机身长度为48.22mm。

宽度为48.15mm。

厚度为30.48mm。

和苹果35W充电器对比，稍高一点。

拿在手上的大小直观感受。

充电器净重约为89g。

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持Apple 2.4A、QC3.0、QC4+、AFC、FCP、SCP、PD3.0、PPS充电协议。

并且具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。

测得USB-C2口兼容协议和C1口的一样。

PDO报文也相同，两个C口单口输出性能一样，支持功率盲插。

赛小虎35W双C口充电器拆解

在对赛小虎35W双C口充电器有了基本了解后，下面继续对其进行拆解，看看用料做工如何。

沿折叠插脚面撬开外壳，充电器内部PCBA模块灌胶固定在壳体内部，具有良好的散热性能和耐候性，提升充电器的使用寿命。

切开外壳取出充电器PCBA模块，PCBA模块输出侧焊接一块小板，小板上焊接USB-C母座，元件之间的空隙被灌封胶填充固定。

PCBA模块背面对应高压侧的部分通过外壳内部支撑柱进行支撑，空隙内部填充海绵占位，减轻重量。

支撑柱开孔特写，由灌封胶填充。

折叠插脚特写，导线通过塑料盖板固定。

外壳内部开有PCBA的定位槽和固定槽。

交流输入通过白色和黑色导线焊接连接供电。

使用游标卡尺测得PCBA模块长度约为42.93mm。

PCBA模块宽度约为42.83mm。

PCBA模块厚度约为24.75mm。

赛小虎这款35W充电器采用两块PCB板焊接组成，其中面积较大的一块为AC-DC电源部分，另外一块小板焊接协议芯片和USB-C母座。

电源输入端焊接电解电容，保险丝，共模电感等器件。

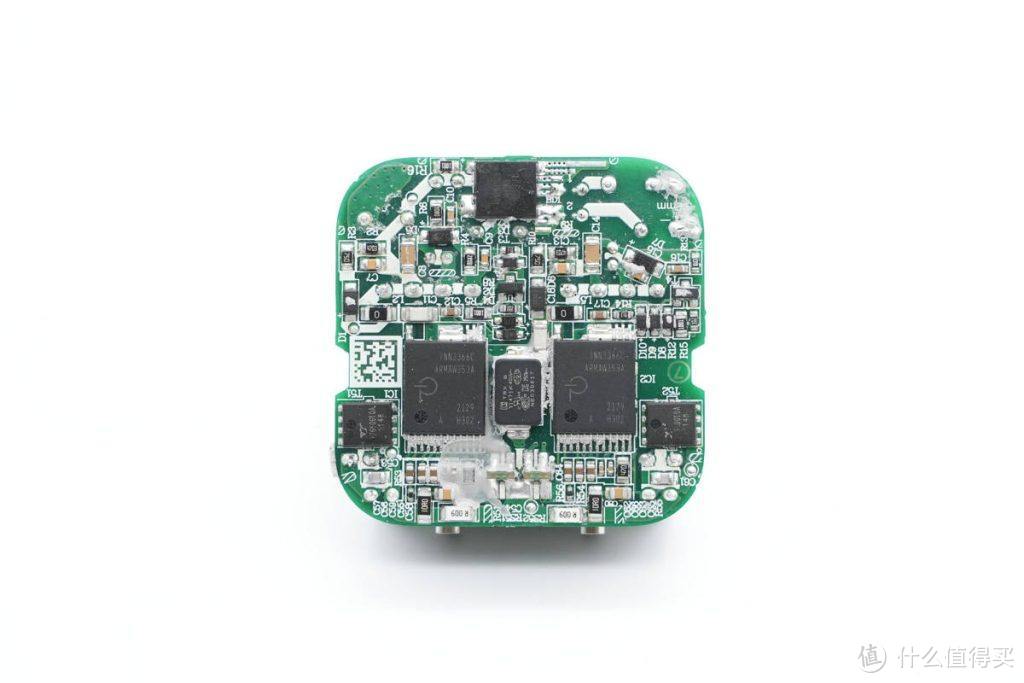

PCBA模块正面一览，PCBA顶部焊接保险丝，NTC热敏电阻，共模电感，电解电容和差模电感。在中间位置时两颗变压器，分别对应两路独立输出，底部是协议小板和输出滤波的固态电容。

PCBA背面顶部焊接一颗整流桥，两颗PI高集成芯片和对应的同步整流管以及一颗贴片Y电容。

通过对充电器模块观察发现，赛小虎35W双口充电器内置两路独立对称的QR开关电源，宽范围输出，输出电压由协议芯片控制，实现两个接口的独立快充。当只连接一个接口时，将两路输出并联，满足大功率输出需求。下面我们就从输入端开始了解各个元器件的信息。

PCBA输入端设有延时保险丝，共模电感，差模电感以及滤波电解电容。

输入端延时保险丝来自贝特电子，出料号932，规格为3.15A 250V。

输入端绿色NTC浪涌抑制电阻丝印3D。

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘，底部焊接绝缘支架。

输入使用一颗WRMSB40M整流桥，来自深圳市沃尔德实业有限公司。WRMSB40M这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

沃尔德WRMSB40M详细资料信息。

充电头网通过拆解了解到，沃尔德软桥还被LG 65W氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

两颗高压滤波电容均来自TEAPO智宝，其中一颗规格为18μF 400V。

另一颗规格为33μF 400V，两颗共计51μF容量。

在两颗电解电容之间的差模电感，外套热缩管绝缘。

开关电源主控芯片采用PI INN3366C，为InnoSwitch3-Pro系列，是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，适合应用于高效率USB PD 3.0 + PPS/QC适配器，支持宽电压27W适配器应用，在赛小虎这款双口充电器中降额为18W使用，具有更低的温升。

另一路开关电源同样使用PI INN3366C主控芯片。

两颗为PI主控芯片供电的滤波电容来自AiSHi艾华，规格为50V10μF。

两颗变压器并排放置。

变压器磁芯上的信息特写。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1471K。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

同步整流管由PI主控芯片控制，输出同步整流驱动信号。同步整流管来自扬杰，型号为YJG60G10A，耐压100V，导阻7.2mΩ，采用PDFN5*6封装。

另一路同步整流管同样来自扬杰，两路同步整流管型号相同。

输出侧焊接一块小板，小板上焊接协议芯片和USB-C母座以及VBUS开关管，小板前面焊接两颗输出滤波电容。

输出滤波电容来自PolyCap柏瑞凯，为RT系列固态电容，耐温105℃，规格为560μF 25V，尺寸为5.5*16mm，柏瑞凯细长型的固态电容直径小，便于PCB LAYOUT，特别适合应用于小型化的PD快充。

充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。

输出小板上方焊接协议芯片，USB-C母座，下方焊接四颗VBUS开关管。

协议芯片采用英集芯IP2738，两个接口输出均由其控制。IP2738是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。在IP2738右上方是一颗热敏电阻，用于检测充电器温度。

英集芯 IP2738 详细资料。充电头网了解到，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

VBUS开关管来自长晶科技，型号为CJAB35N03，是一颗耐压30V，导阻8mΩ的NMOS，采用两颗用于两路电源并联和VBUS输出控制。

另外一路输出两颗VBUS开关管型号相同。

USB-C母座采用过孔焊接固定，小板背面没有元件。

全部拆解一览，来张全家福。

充电头网拆解总结

赛小虎35W双口充电器采用立方体造型，体积小巧，并配备折叠插脚，便于携带。充电器具备两个USB-C接口，并且均支持快充，一个顶两个使用。充电器支持5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位以及一组3.3-11V3A PPS输出，对于主流的手机快充，都有很好的兼容性。
