微星新一代MSI MEG Z890 ACE 战神主板开箱分享

在Arrow Lake-S上市前，微星新一代MSI MEG Z890 ACE 战神主板开箱分享

前言

今年英特尔即将上市的处理器名称与以往不同——酷睿Ultra（第二代），其实也预示着英特尔对这一代处理器的信心，而新的台积电代工和多芯片互联方式的Arrow Lake-S应该能带给我们至少有能效以及散热方面的惊喜，只是到底如何也只有等上市之后实际测试才知道了。今天为大家带来的是一款Arrow Lake-S的新座驾，来自微星的MEG系列的次旗舰主板—— MSI MEG Z890 ACE 战神的开箱分享

MEG Z890 ACE 战神的包装，黑金配色，很低调，底色为主板的主图，中间标识了型号 MEG Z890 ACE，左上角是微星的logo，右上角三个蓝厂全新的CORE ULTRA系列logo，也是自酷睿面世以来首次改名，也标明了英特尔对Arrow Lake-S的产品力充满了信心，另两个图标是INTEL的 KILLER WIFI7以及Z890芯片组，右下角是MEG的logo，和产品的超级链接ULTRA CONNECT包括了雷电4、10G LAN、WIFI7

来看包装的背面，同样的产品图以及Z890 ACE的规格以及配置参数的详细介绍，包含了底部的IO接口介绍

这款MEG Z890 ACE 搭载英特尔新的支持英特尔® 酷睿™ Ultra 处理器2，接口自然也升级为新的LGA 1851。作为CORE ULTRA系列，主板的配置也非常ULTRA，包含了ULTRA POWER+的24(110A SPS) +1+2+1智能供电和ULTRA CONNECT的雷电四/10G LAN/WI-FI 7，这一代也引自CORE ULTRA系列的AI POWERED，而全新系列微星也加入了非常多的新功能，例如显卡快拆设计的EZ PCIe Release、第二代磁吸式免工具M.2冰霜铠甲 EZMagnetic M.2 Shield Frozr、快速连接的EZ CONN-HEADER v2、支持60W充电的type-C快充口SuperCharger+；散热组件方面也使用了最新的扩展型VRM散热片+导热热管 / 高效能导热贴 / 电感导热垫片 / M.2 冰霜铠甲/背部金属装甲。具体的后面开箱都有图示介绍

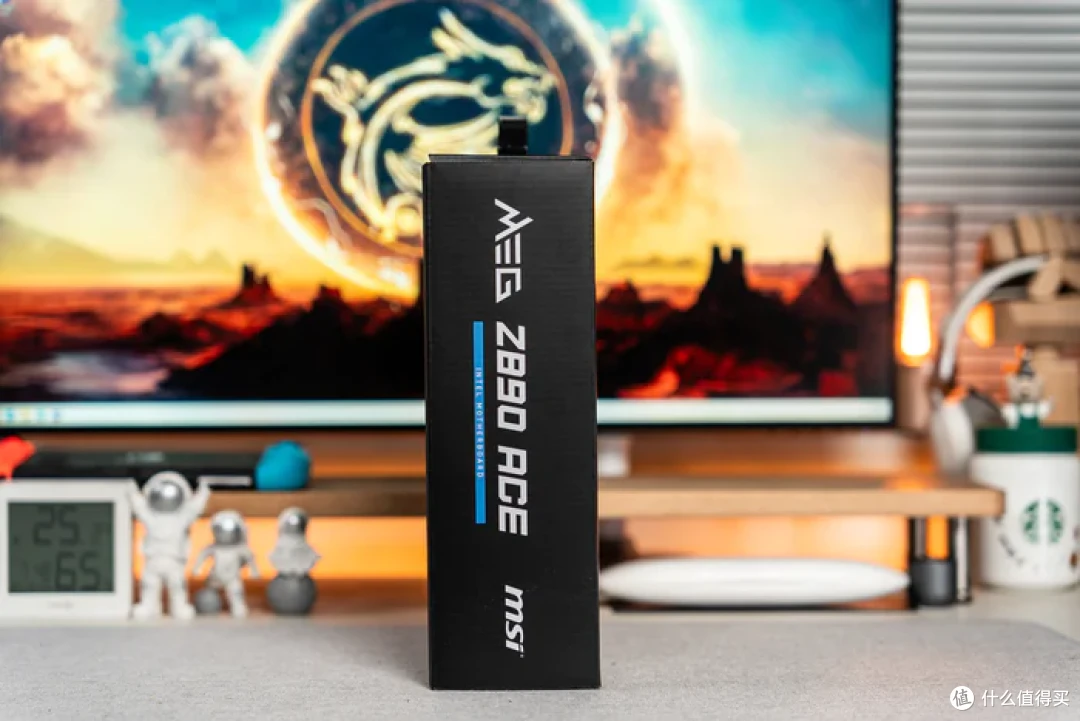

包装的侧面是简约横向与竖向标识的 MSI MEG Z890 ACE

打开包装取出主板，整个主板使用了纯黑稍加金色线条修饰，非常厚重，不愧为微星GOD LIKE超神下的次顶级主板，哪怕使用了标准ATX板型主板也非常重

主板的背面，也使用了纯金属的背板，配色金色线条和 ACE标识，非常有质感同时又具保护功能，8层PCB的规格也是少不了的

主板细节

先来看主板的上半部分，整体细节上相比上一代其实更简洁了

IO挡板侧的扩展型VRM散热片上一排银色的字体“MSI ENTHUSIAST GAMING ”代表着这是微星顶级的MEG系列

中间的微星龙图腾自然是带ARGB效果的，整个散热模组下面使用了导热热管+高效能导热贴+电感导热垫片的豪华用料

包括侧面顶部的供电散热部分，这边依然有金字MEG的标识

来欣赏一下这28相的豪华供电，四合院级别

24(110A SPS) +1+2+1的智能供电

PCIE位置部分也有延伸的4相供电

同时三面的散热模组通过2根导热热管相连接，并且这2根热管都贯穿于这两部分的扩展型VRM散热模组

延伸至这里的4相供电的小型VRM散热片也有1根导热热管穿过

四合院级别的供电围绕着 CORE ULTRA 新接口

虽然升级了LGA 1851，但是散热依然于LGA1700是一样的规格，散热应该是不需要更换了

双8PIN接口的供电已经移动至内存插槽上方，终于不用再在挡板角落里盲找CPU供电口插线了

而习以为常的默认CPU供电接口位置则布局了1个SYS FAN1 的风扇接口，布局真的非常紧凑，也需要相当大的实力

“四合院”门口的“牌匾”是“MSI MEG Z890 ACE”

“四合院”的大门是4条单边卡扣的DDR5内存插槽，双通道下可支持最高DDR5-9066+MHz（OC），而通过微星自家的Memory Try It！功能可以将频率设置成不同挡位，能更加方便进行内存超频和稳定使用，而性能预设模式包含了英特尔和微星预设的4个性能挡位，能适配不同场景下的性能需求，内存超频确实非常方便

ATX主板供电上侧依然布局了简易侦错 LED 灯和侦错代码 LED 灯，顶级的超频主板对这两项自然是不可或缺的功能，能够及时排除超频故障原因；顶部这里还有6个电压测量点，上面标识了VCC_CORE、VNNAON、VCC_SA、CPU_IO、CPU VDD2、GND，还有1个ARGB和3个风扇口CPUFAN1、PUMP SYS1、SYS FAN2

来看前置接口，1组带GPU6PIN的60W TYPE-C口和两个USB3.0，以及4个SATA， GPU6PIN供电接口下方还有一个EZ-CONN V2接口，可以通过附件中转接线缆使用

PCIE区域部分，除了3条全长的PCIE插槽之外几乎都是散热部分，3条插槽都使用了钢铁装甲来强化加固，PCI-E 5.0提供最高 128GB/s的传输带宽和最快的传输速度，满足下一代巨无霸显卡的需求

音频部分的AUDIO BOOST 5 HD，采用高质量音频处理器的独立音频设计，提供最具沉浸感的音频体验

Z890芯片组散热上的金色MEG logo，不过其这块是M.2散热模块的延伸，真正的芯片组散热在下面，但MEG散热也是与芯片组交叉连接在一起的

顶部的这条带ARGB光效的ACE logo的第2代磁吸式免工具M.2冰霜铠甲

“PUSH AND LIFE”只需要轻轻一按右侧下面的电镀钢片，即可弹起散热铠甲，可以让拆装M.2散热片无须拧螺丝，进一步简化M.2的安装过程

同时这一大片M.2散热铠甲也是一样的设计，左侧的大钢片，顶部也有“PUSH AND LIFE”标识

打开两片冰霜铠甲，即可看到Z890 ACE主板共提供了5条M.2，其中第一条为PCIE5.0 X4，其余为PCIE4.0X4。而通过主板上面的标识可以看到1和2都由CPU直出，4为芯片组/CPU可切换模式？3和5由芯片组直出；右下角还有两个华邦的BIOS芯片和BIOS切换按钮，也是超频主板的极好配置

冰霜铠甲的背面，双面的散热保证了SSD的温度稳定性

冰霜铠甲的正面

第一条磁吸免工具冰霜铠甲打开之后，可以看到ARGB通过中间的4弹针接触供电

下面的4条M.2通过这个新式快装小弹簧卡扣固定，手指拨动即可轻松安装

对了，还有显卡快拆设计，轻轻一按即可锁止或解锁PCle插槽卡扣，可大大简化显卡拆装流程

打开芯片组之后即可看到内部结构，右上角有个小按钮可联动PCIE卡扣，并且按钮上方有个锁定/解锁的白色小窗标识。

底部满满的接口，并且还有一个8PIN PCIE供电接口用于主板的PCIE加强供电，这是不是预示着即将到来的新显卡将会是供电大户呢？不得而知瞎猜的，这里底部还有音频、2组ARGB、1组12VRGB、4组风扇口、2组USB 2.0等

底部这里还设置了一个BIOS_SW1，可手动切换2个BIOS；右边还有一个LED_SW1用于切换主板是否开启ARGB灯效；底部这里还有RESET/开机按钮，不过在底部可能没有内存插槽右边方便，但是Z890 ACE的内存插槽已经布局得满满当当

主板的全金属背板，不仅用于强化主板的钢性防止折弯变形，同时供电背面这里内部也都有导热贴用于整个主板的被动散热

ACE MSI

主板的背板，MEG Z890 ACE的背板真的太疯狂了，居然布置得满满当当，而且其实上部这里的USB口和3个按钮是内部通过一张短型PCB扩展而来，再说一下具体的配置从上至下依次为集显HDMI、2个40Gbps的雷电四接口（相当于每秒传输约5GB的数据可满足传输大量数据的需求），10个USB 10G！，2个USB-C 10G，总计14个USB666,3个按钮FLASH BIOS Button、Clear CMOS Button、Smart Button，10 GB有线网口、WI-FI 7无线以及镀金的音频接口
