拆解报告：UGREEN绿联15W Qi2磁吸无线充电器W703

前言

知名配件品牌绿联推出了一款Qi2磁吸无线充电器，这款无线充电器支持为iPhone手机进行15W无线快充。在无线充电器内部配有强力磁铁，能够精确吸附到手机背面，提供高效可靠的无线充电。

绿联这款磁吸无线充采用USB-C接口供电，支持移动电源和充电器供电，1.5米长编织线，解锁更多使用方式的同时更加耐用。无线充采用铝合金外壳，提升整体散热性能。下面充电头网就带来绿联这款磁吸无线充的拆解，一起看看内部的做工和用料。

绿联15W磁吸无线充电器外观

包装盒正面印有UGREEN绿联品牌、产品名称、外观、Qi2和15W标识以及多项卖点。

背面印有产品参数和商家信息。

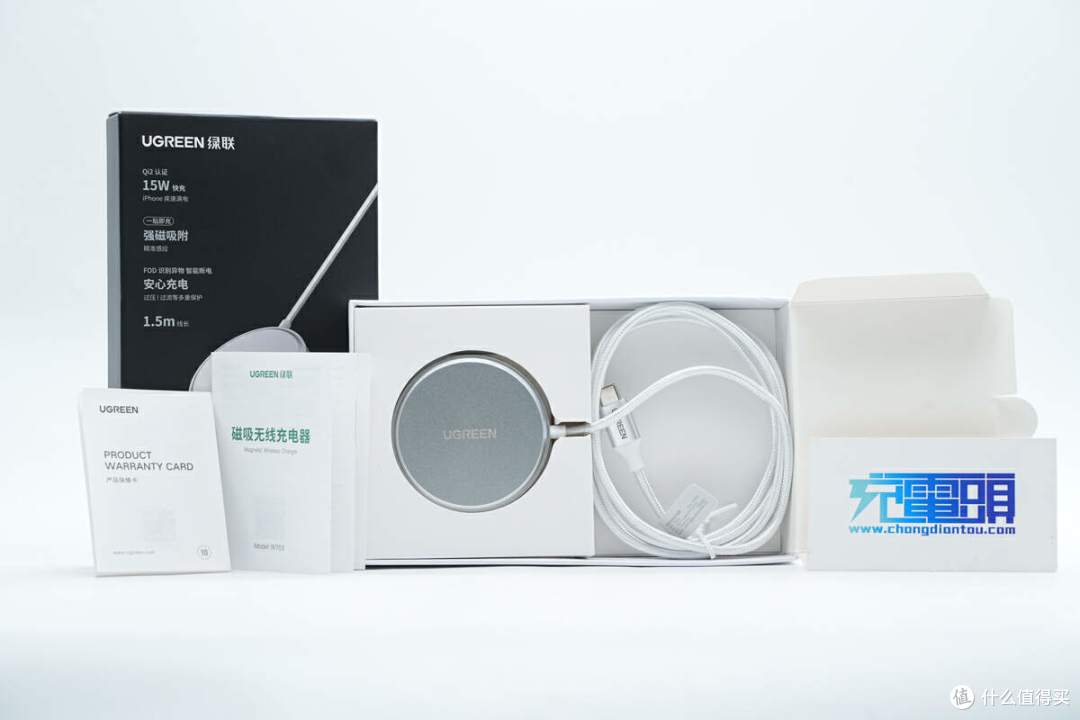

包装内含绿联15W Qi2磁吸无线充电器、使用说明书以及产品保修卡。

绿联新款15W Qi2磁吸无线充电器自带USB-C线设计，整体延续了上一代CD284型号产品相同设计语言。

USB-C端子外壳采用金属材质，同时喷涂银色金属漆，质感十足，正面设计有UGREEN品牌。

线身编织外衣为银白色，也很有高级感，触摸一圈整体光滑无毛刺，做工水准好。

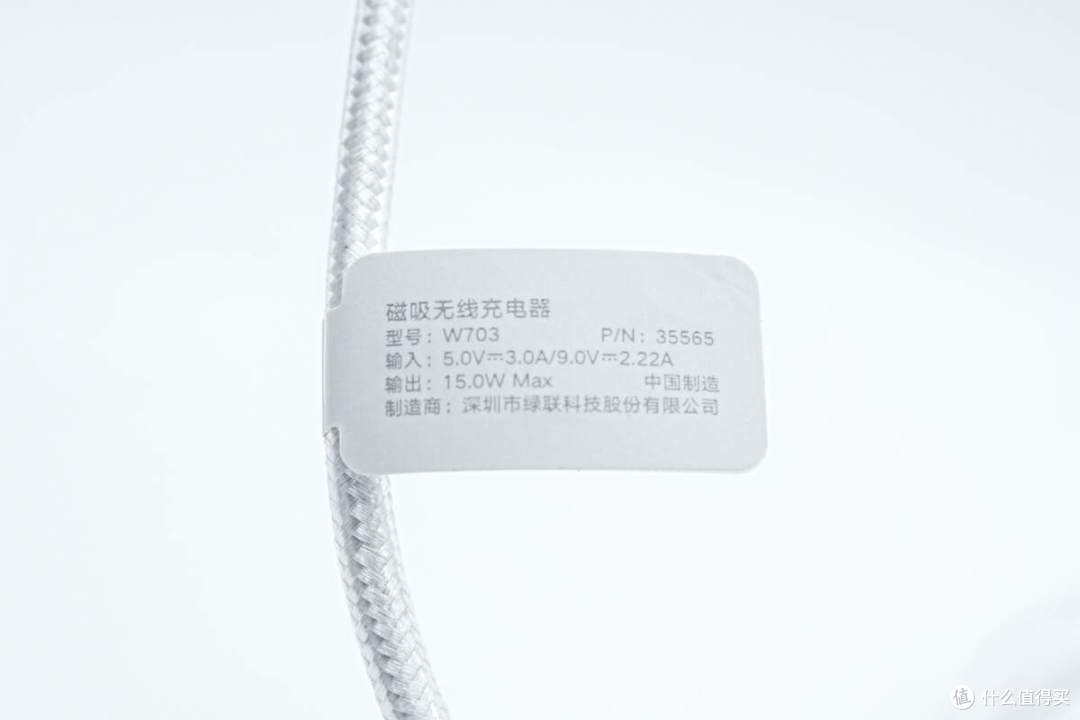

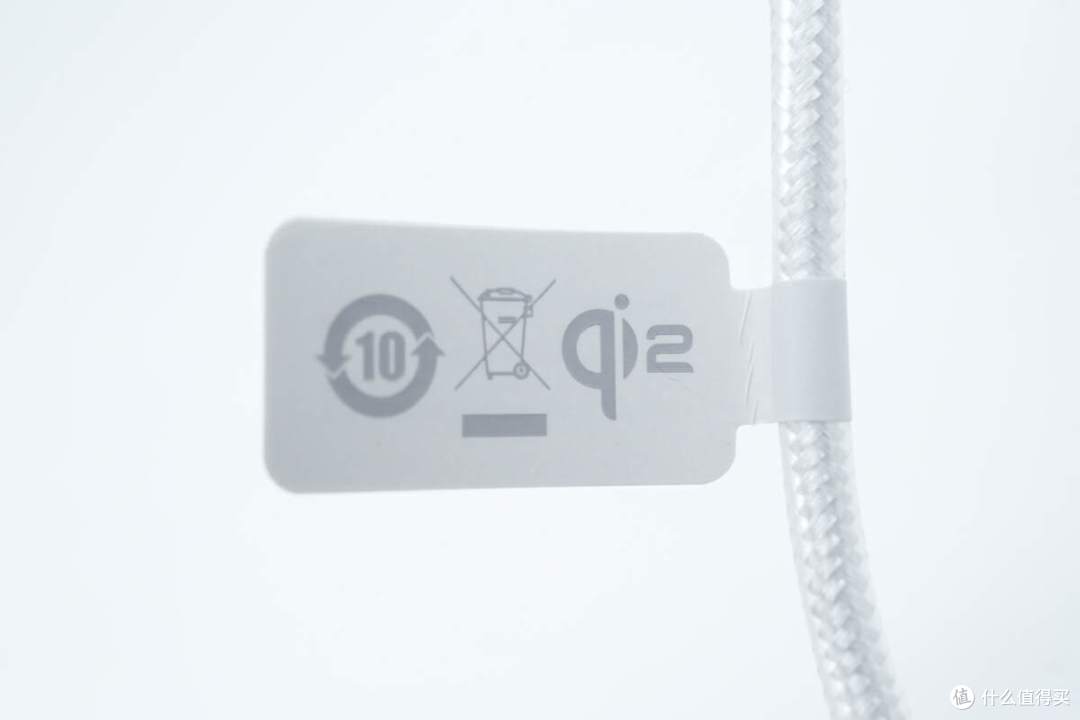

线身上套有产品信息标签

产品名称：磁吸无线充电器

型号：W703

输入：5V3A、9V2.22A

输出：15W Max

制造商：深圳市绿联科技股份有限公司

另一面有Qi2标识，表明产品支持最新Qi2无线充电标准，可为苹果iPhone 12-15系列手机实现15W磁吸无线充电。

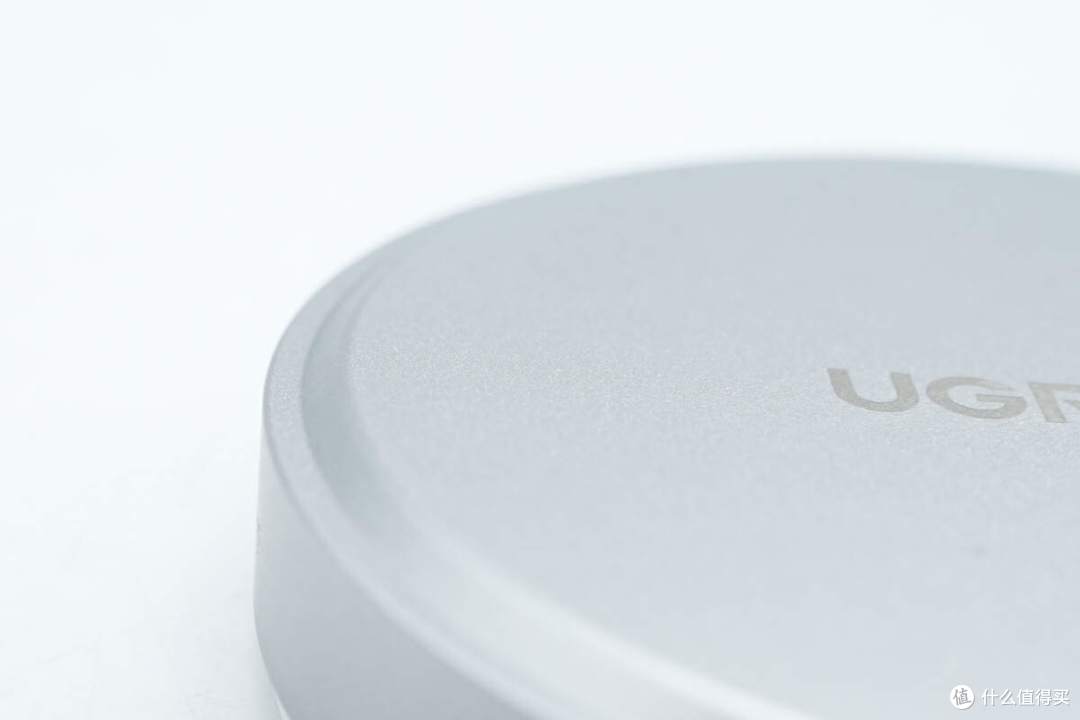

充电板背面与侧身采用一体式铝合金材质外壳，中心镭雕有UGREEN品牌logo。外壳呈金属银色，表面十分细腻，触摸手感很好。

机身正面凸起设计，提升产品辨识度。

正面塑料壳表面覆盖硅胶材质，具有类肤手感，触摸手感好，使用不伤机，中心印有Qi2标识。

实测产品USB-C线长度约为155.5cm。

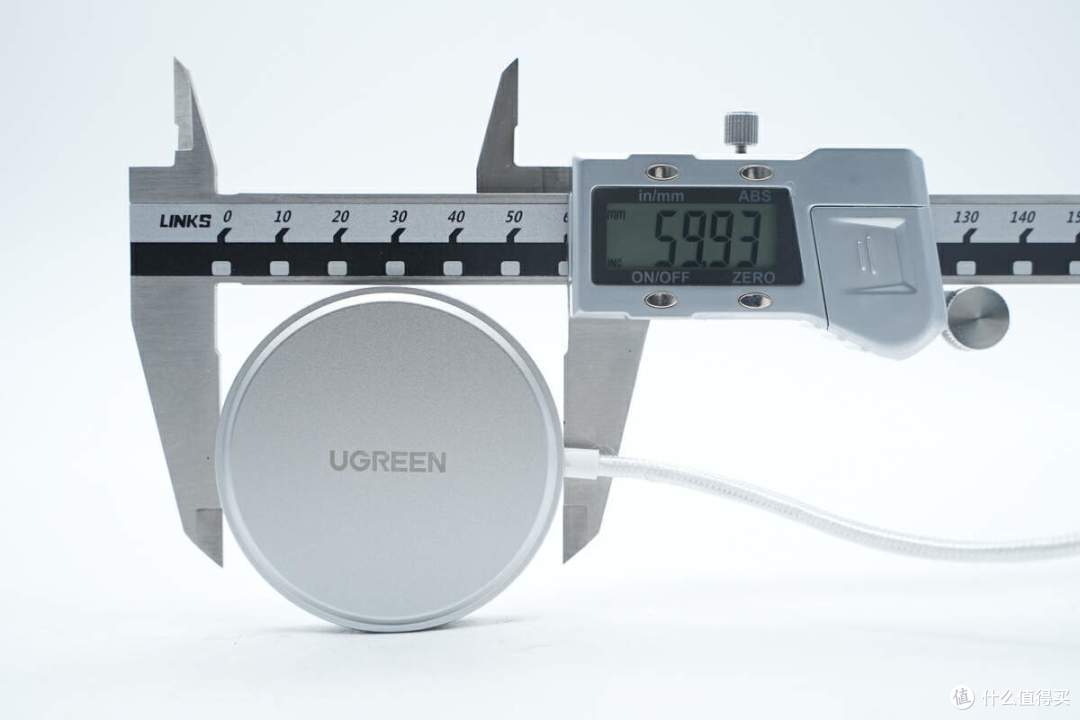

磁吸无线充电板机身直径为59.93mm。

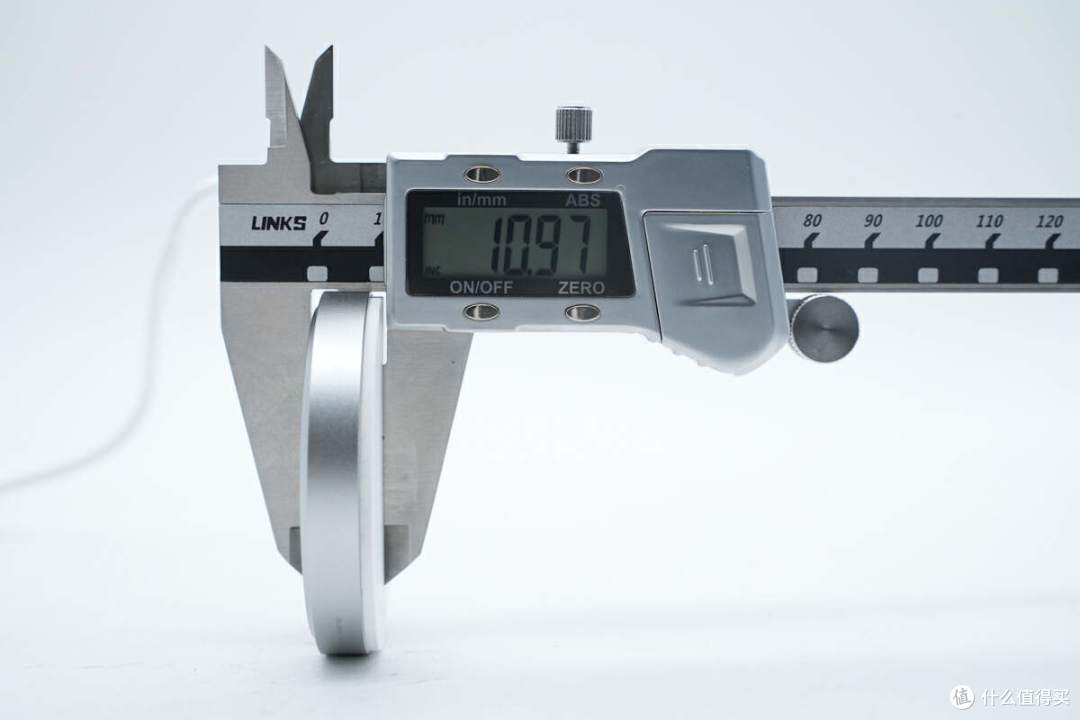

厚度为10.97mm。

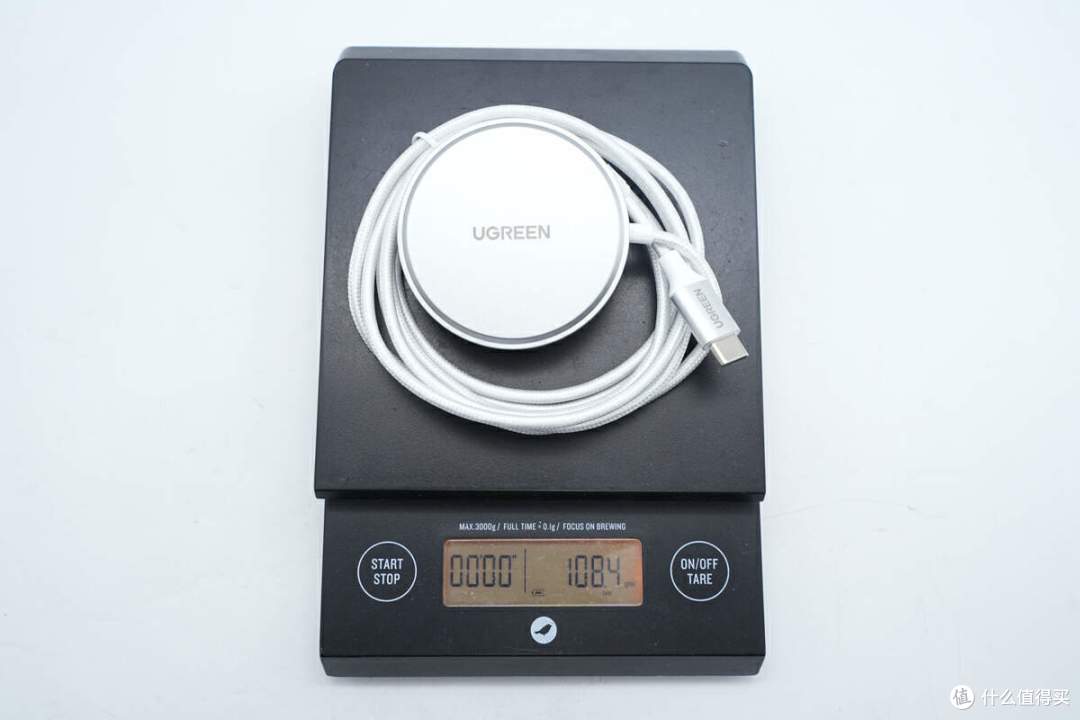

另外测得产品重量约为108g。

绿联15W磁吸无线充电器拆解

看完了绿联这款磁吸无线充电器的外观展示，下面就进行拆解，一起来看看内部的做工和用料。

首先撬开无线充电器正面盖板，内部设有无线充电线圈和吸附手机的磁铁。

无线充电模块和铝合金外壳之间通过双面胶粘贴固定。

编织线设有线卡，通过螺丝固定在壳体中。

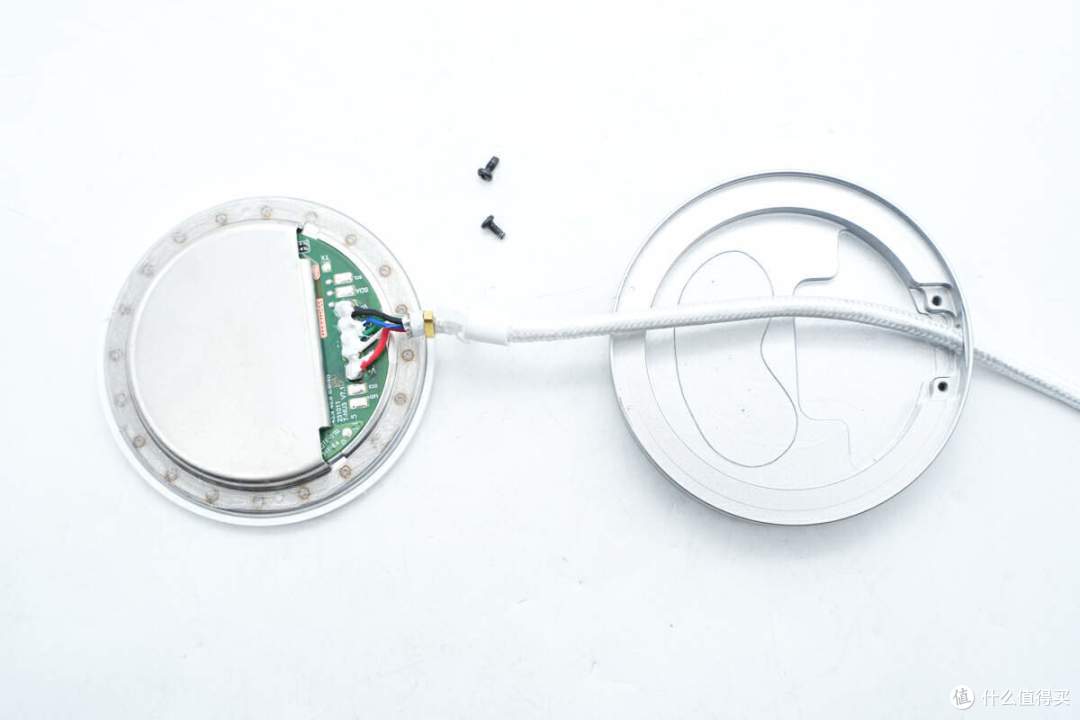

拆下固定螺丝，取出线卡。

线缆还设有铜环扎紧，防止松脱。

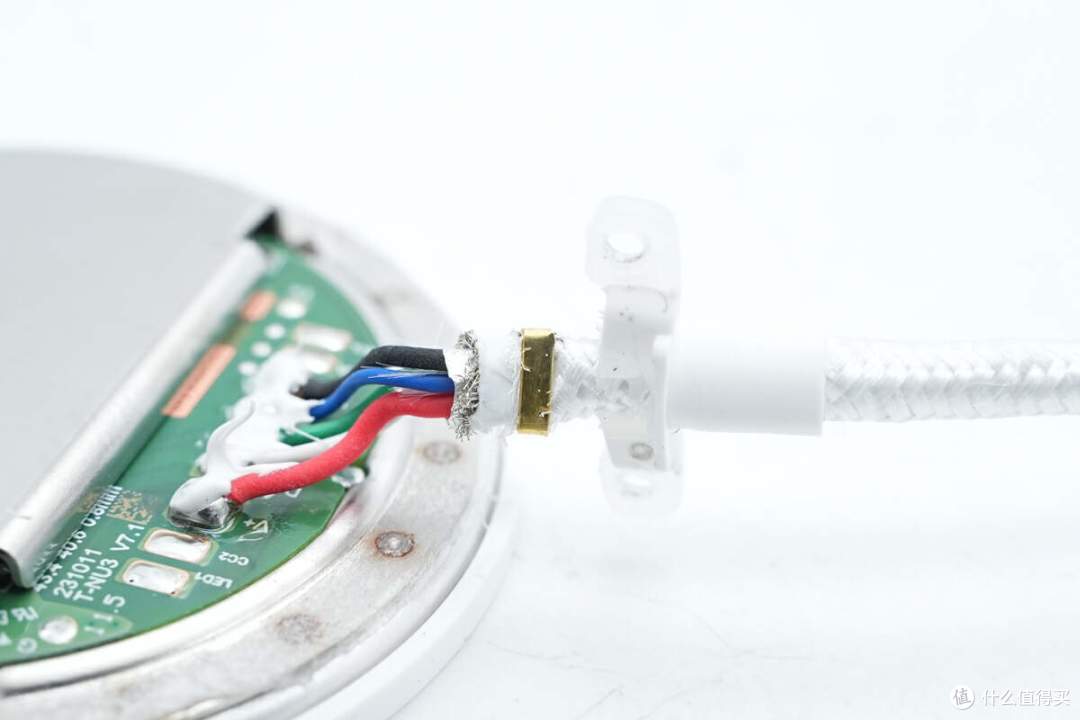

导线通过焊接连接到无线充电模块，焊点打胶加固绝缘。

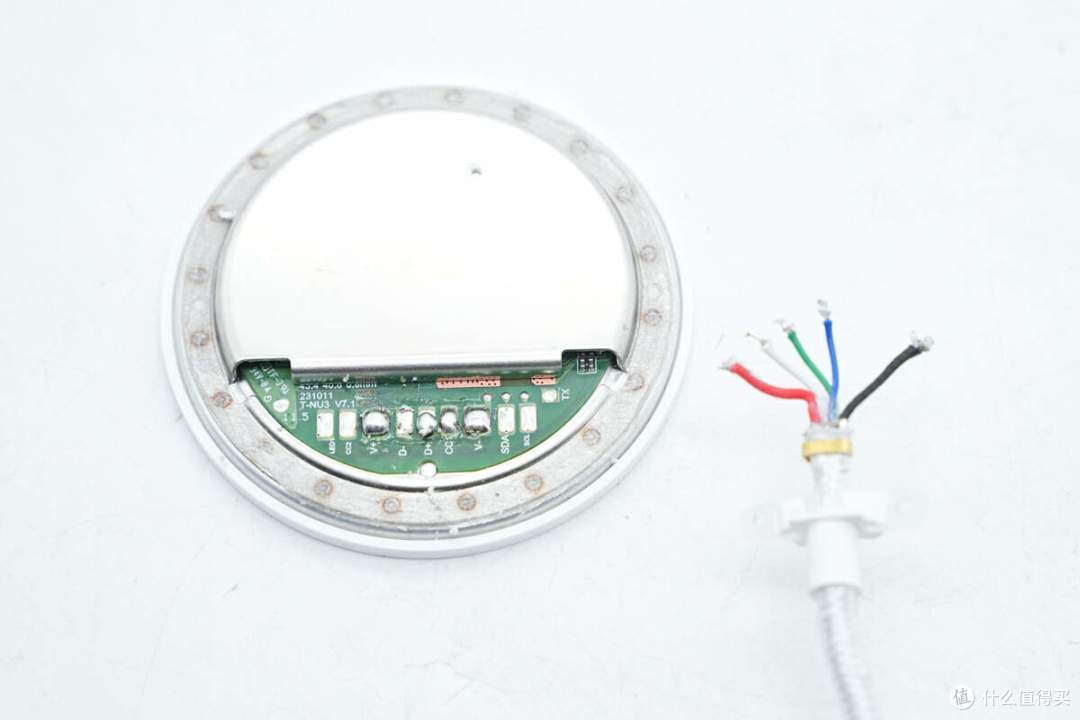

焊接拆分连接导线和无线充电模块。

连接导线内部设有屏蔽网和屏蔽铝箔。

铝合金壳体内部对应无线充电模块焊接导线的位置凹陷设计。

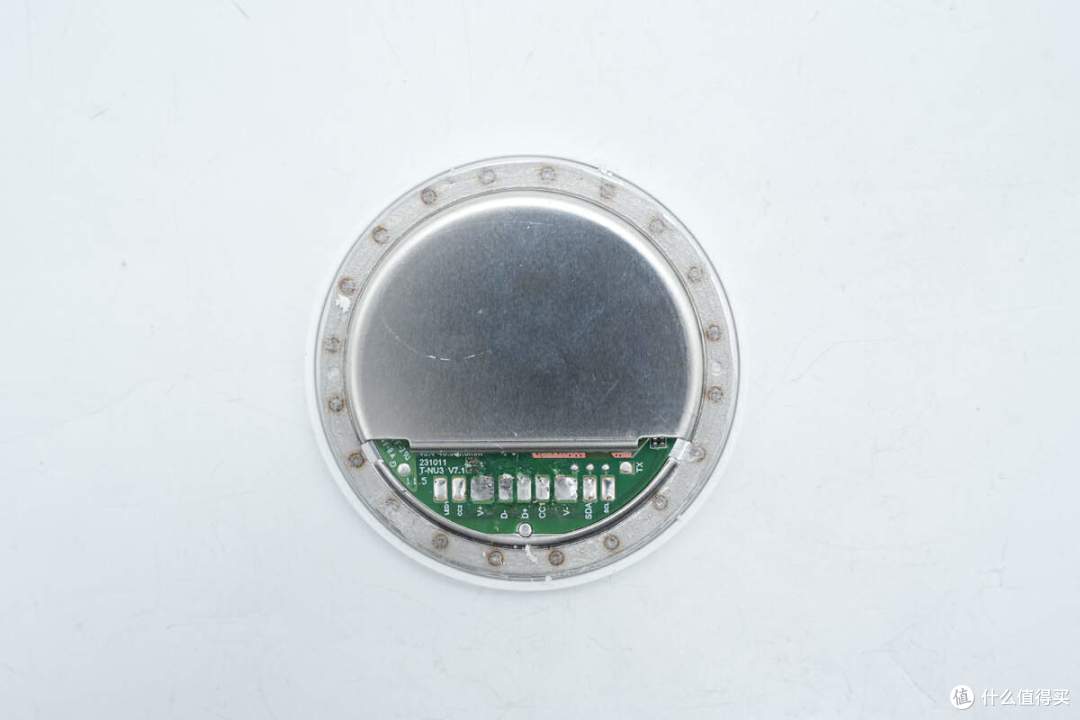

无线充电模块背面设有金属屏蔽外壳。

无线充电器外壳通过点焊固定。

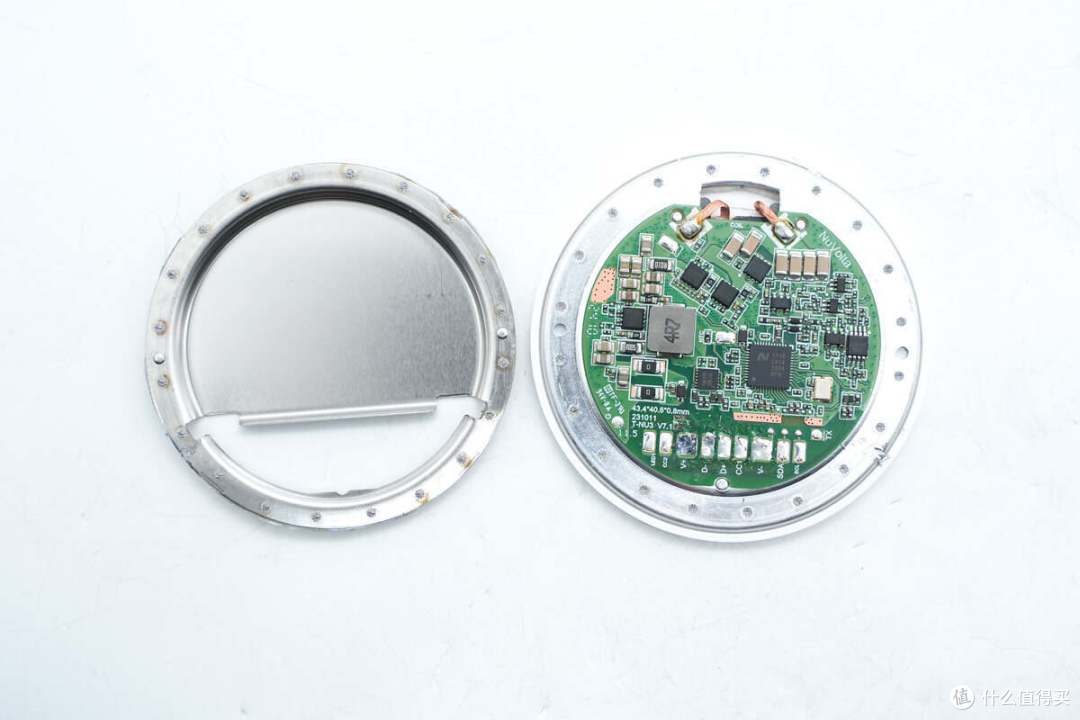

拆开外壳，在壳体内部为圆形PCBA模块。

后盖采用冲压工艺制成。

在壳体内部为PCBA模块。

PCBA模块通过壳体凸起固定。

无线充电线圈焊接连接到PCBA模块。

PCBA模块与壳体之间通过导电布粘贴固定。

焊接取下PCBA模块。

使用游标卡尺测得PCBA模块直径约为43.4mm。

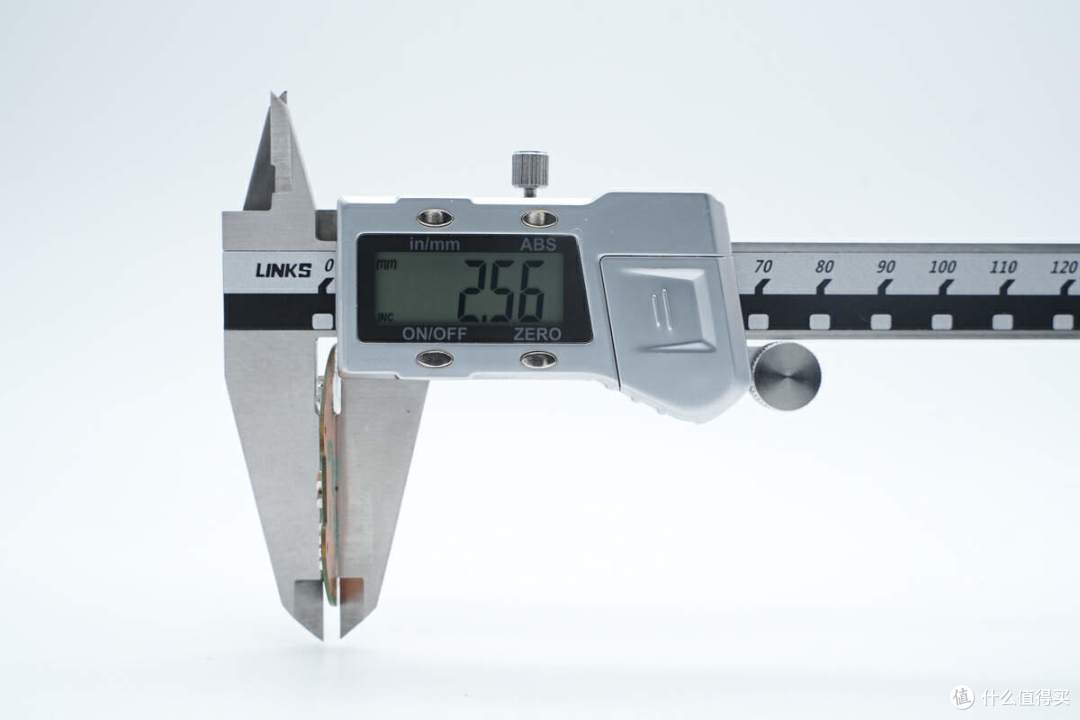

PCBA模块厚度约为2.56mm。

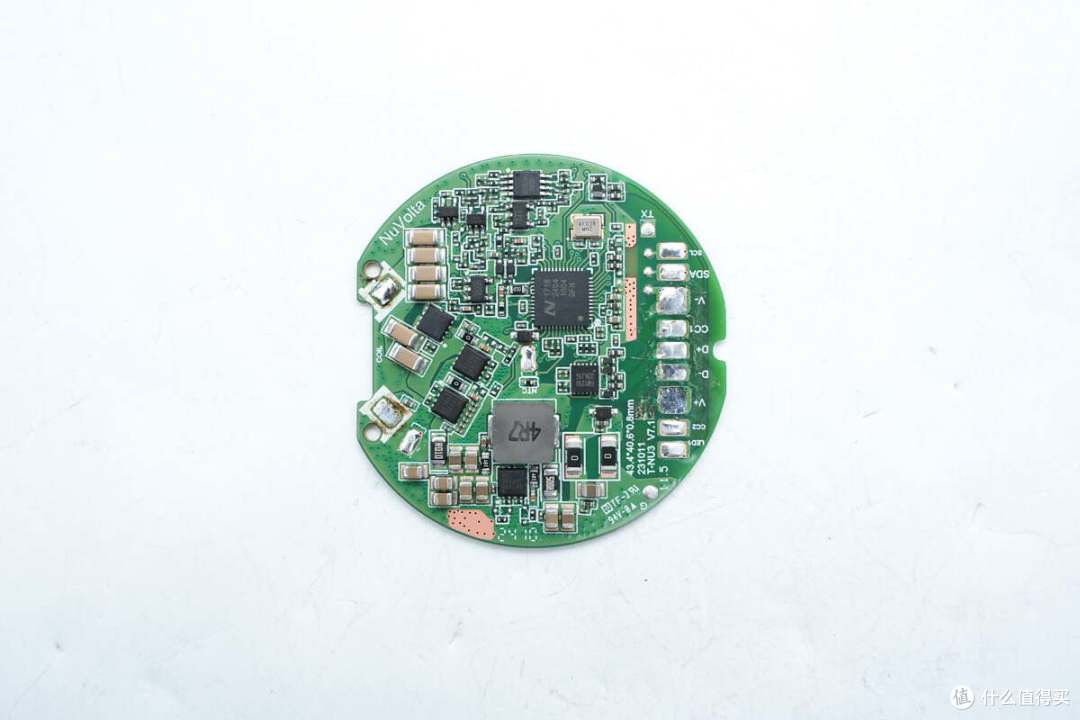

PCBA模块正面一览，右侧为输入导线焊盘，在中间位置为无线充电主控，加密芯片，合金电感，MOS管和MLCC电容。

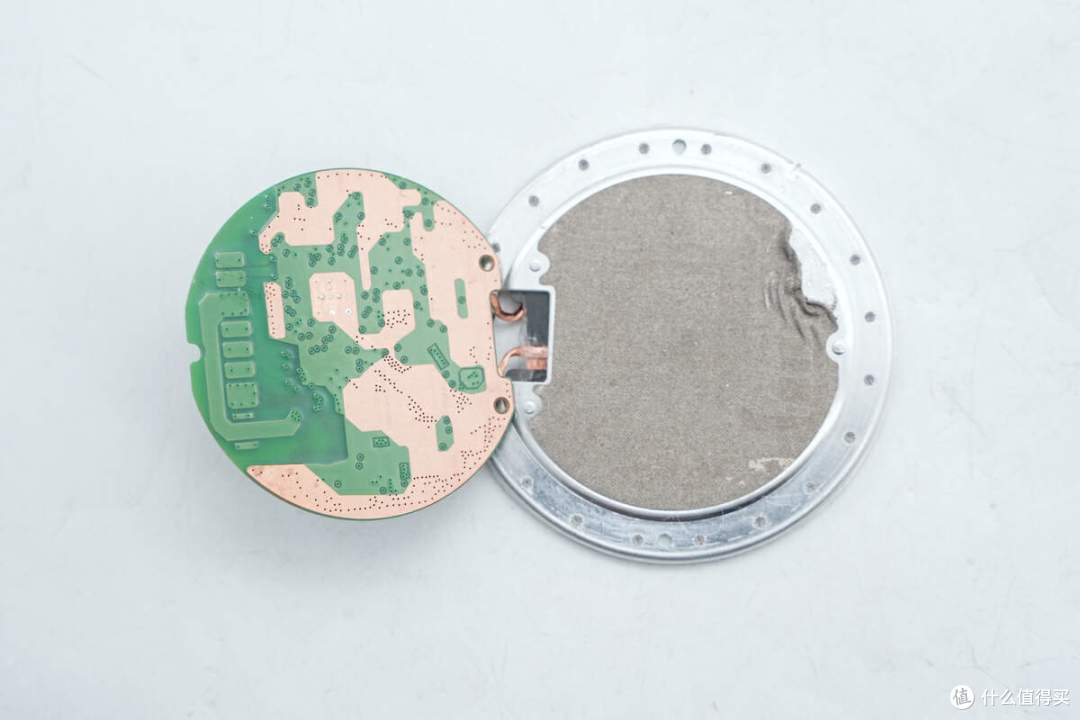

PCBA模块背面大面积露铜接地，增强散热性能。

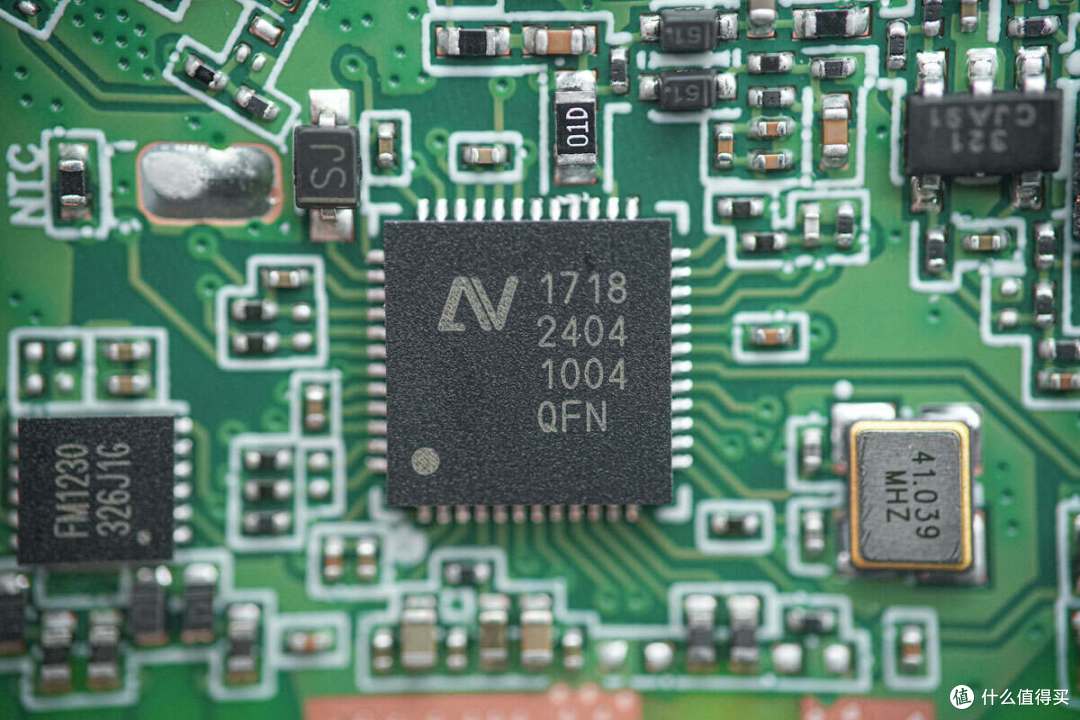

无线充电主控来自伏达半导体，型号NU1718，是一款高效高集成度的无线充电发射控制器，芯片内部集成升压/降压控制器，芯片内部集成四对半桥驱动器，内置32位MCU内核，集成64K MTP和4K SRAM。

伏达半导体NU1718支持QC和PD快充取电功能，内置5V/3.3V1.8V LDO，集成高精度电流检测，内置13通道14位ADC，芯片集成全面的保护功能，并具备I2C主从接口和UART接口，支持Qi2无线充电应用。

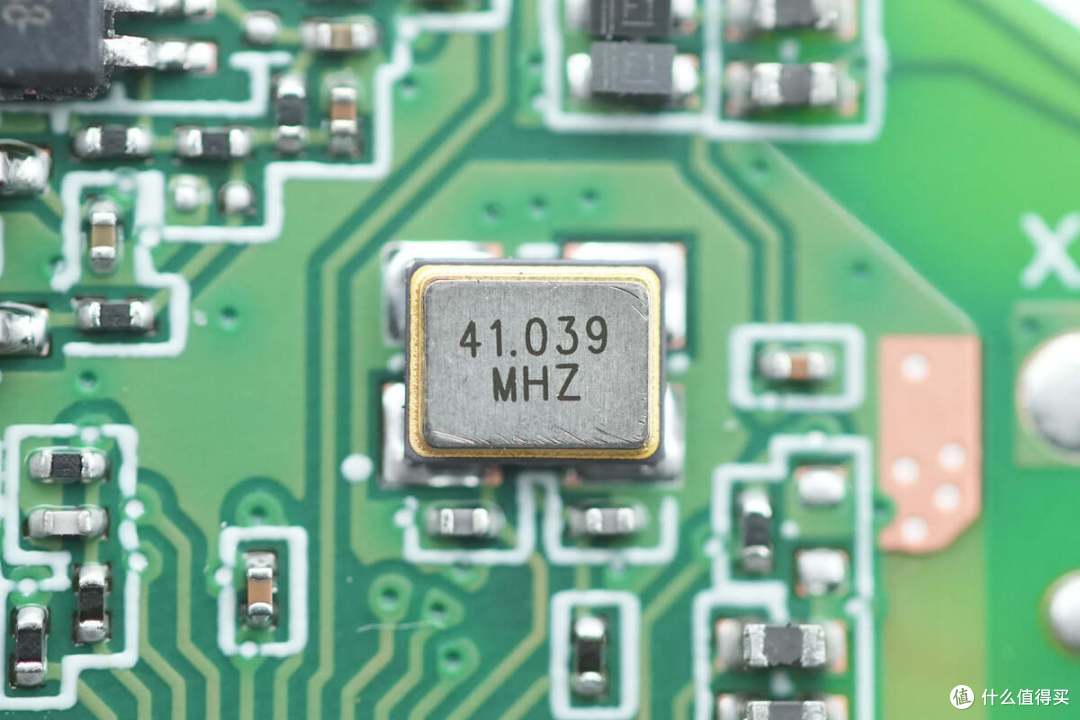

41.039MHz无源晶振用于为无线充电主控芯片提供时钟。

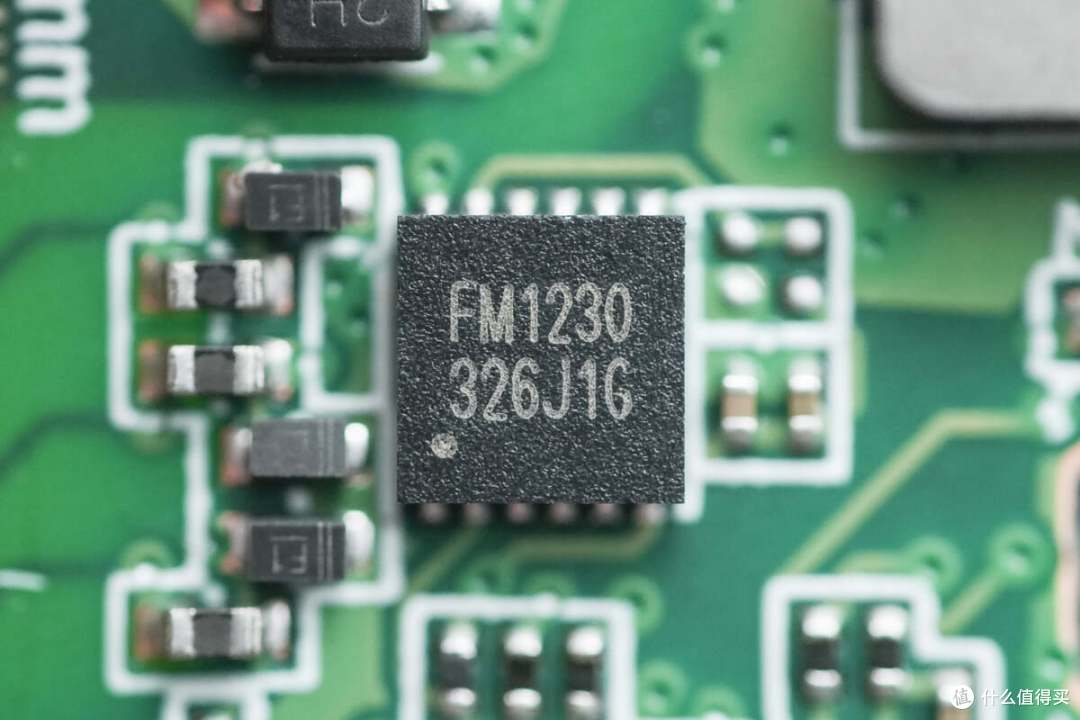

无线充电模组内置的安全芯片来自上海复旦微电子，型号FM1230，支持DES/TDES、AES、SM4对称算法，RSA、ECC、SM2非对称算法和SHA1、SHA224、SHA256、SM3杂凑算法等安全算法，具备多种防护能力，支持对称和非对称加解密运算、安全存储、身份认证等功能，可用以接触式的ESAM/PSAM模块，SE安全模块等应用领域。

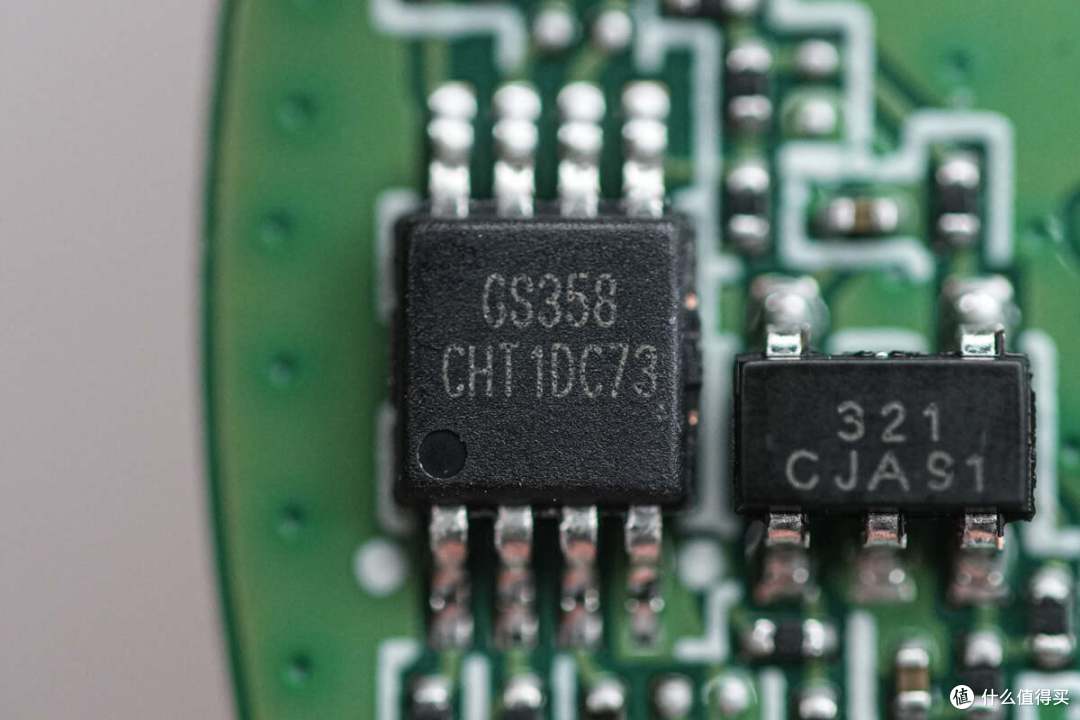

358双运放用于信号解调。

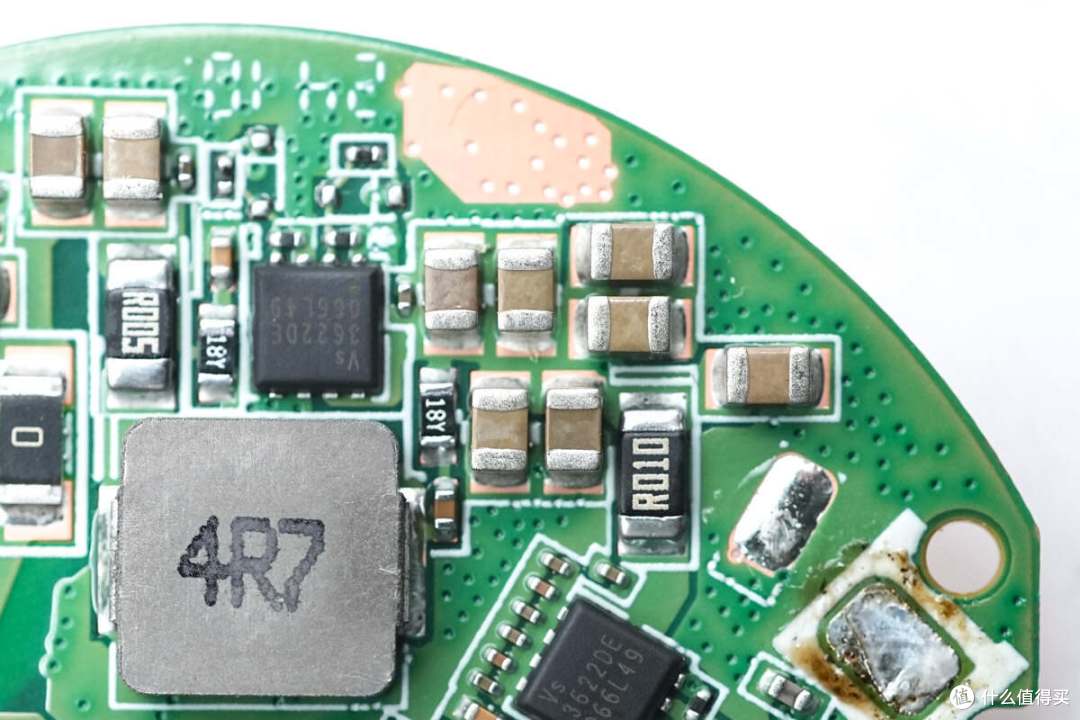

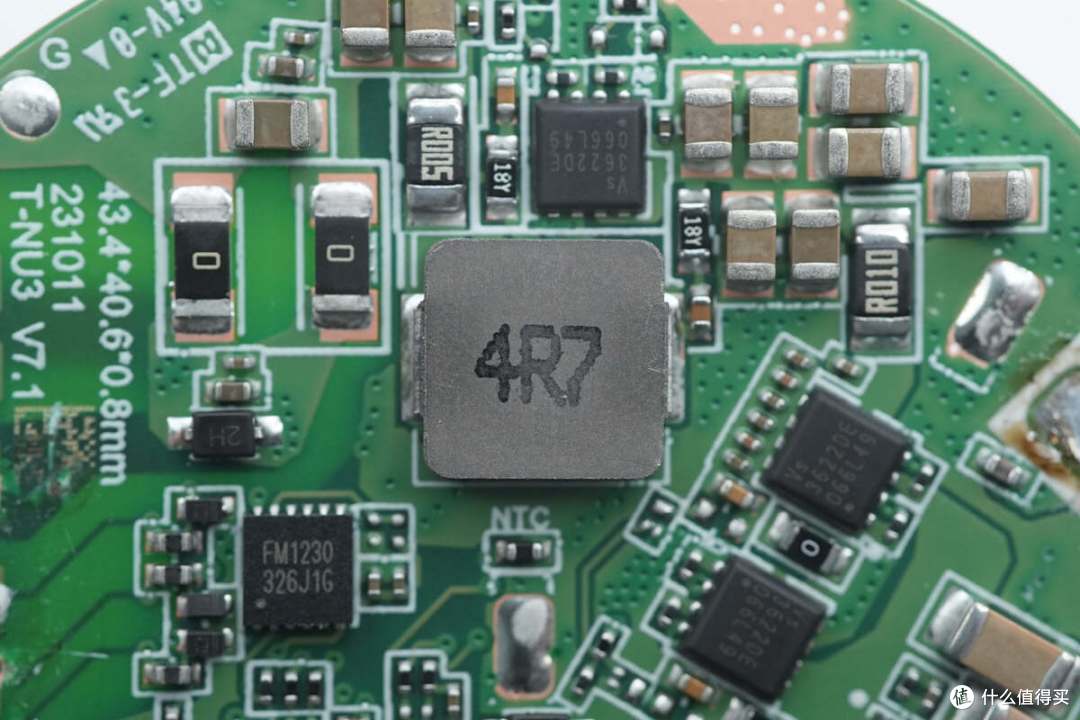

4.7μH合金电感特写，下方设有NTC热敏电阻检测无线充电器温度。

用于同步升压的MOG管来自威兆半导体，型号VS3622DE，双NMOS，耐压30V，导阻10mΩ，支持5V逻辑电压驱动，采用PDFN3333封装。

威兆半导体 VS3622DE 详细资料。

MLCC滤波电容和电流检测电阻特写。

两颗无线充电功率管来自威兆半导体，型号VS3622DE，与升压MOS管型号相同。

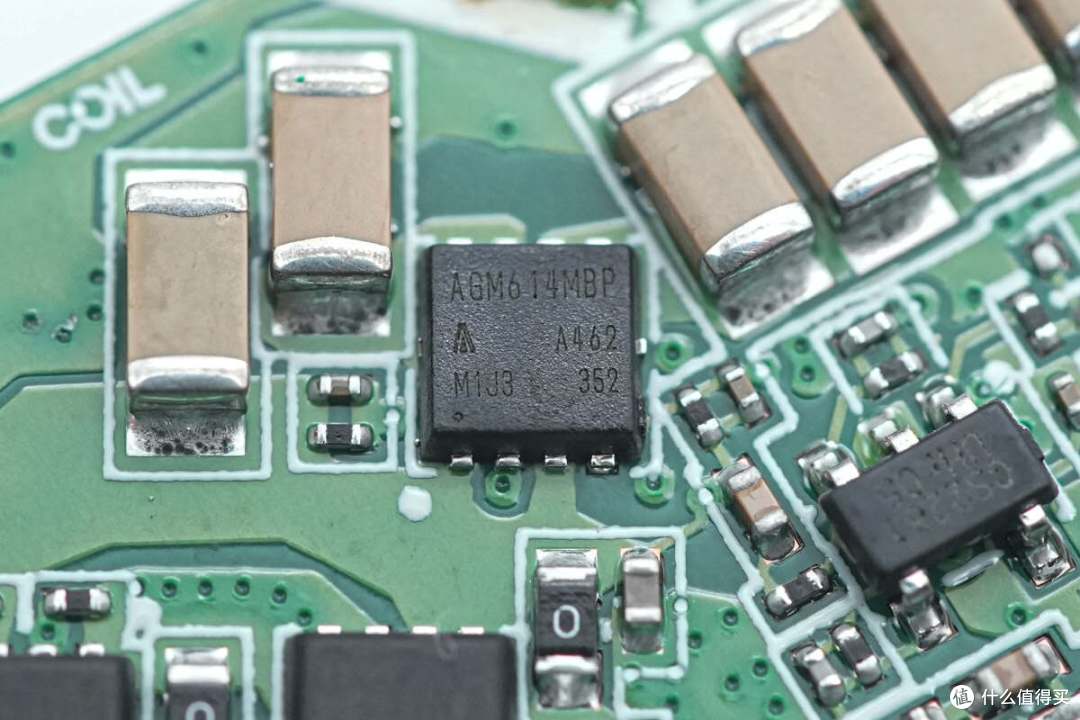

用于谐振电容切换的MOS管采用芯控源AGM614MBP，双NMOS，耐压60V，导阻13mΩ，采用PDFN3.3*3.3封装。

六颗NPO谐振电容特写。

在PCB边缘印有NuVolta字样。

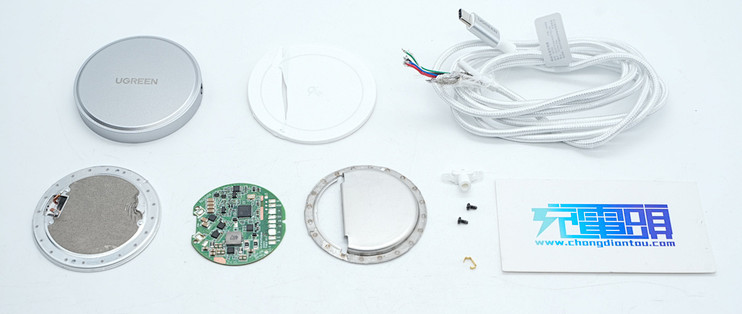

全部拆解一览，来张全家福。

充电头网拆解总结

绿联Qi2磁吸无线充电器采用铝合金外壳，提升散热性能。正面盖板采用硅胶材质，具有良好的保护性，避免使用过程中对手机造成磨损。无线充配有1.5米长编织线，可使用USB-C接口的充电器或移动电源供电，满足随身携带和居家使用等需求。

充电头网通过拆解了解到，绿联Qi2磁吸无线充电器采用铝合金外壳，无线充电模块采用双面胶粘贴固定。无线充电芯片采用伏达半导体NU1718，搭配复旦微FM1230加密芯片。无线充电功率管来自威兆半导体，使用VS3622DP双NMOS管，还配有热敏电阻检测内部温度，进行温度控制，提升消费者的充电体验。
