电工必备工具之摇表（兆欧表），查漏电、绝缘电阻神器

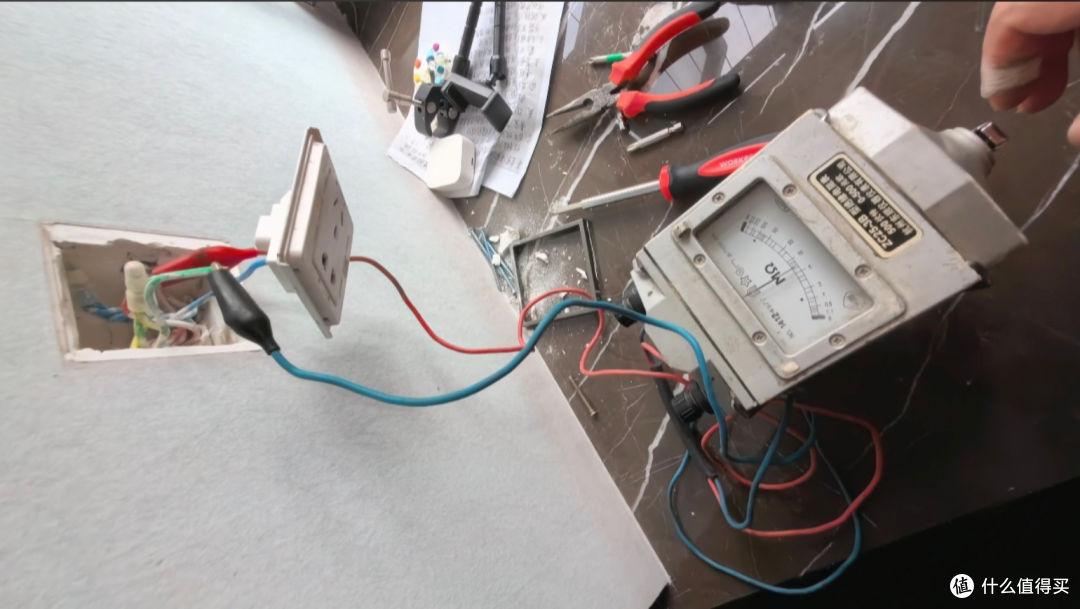

能看出我这是什么情况吗

摇表（兆欧表）主要用于测量电气设备、电缆线路等的绝缘电阻。

摇表为数字摇表与手摇款【我展示的这种】，强烈推荐数字摇表【上面4款除了第一款是手动，其他都是数字摇表】，因为手摇的需要遵循下面事项🤦‍♂️

一、使用前的检查

1. 外观检查 ：确认仪表无缺损，指针灵活摆动，表线完好无破损。

2. 开路试验 ：将 L 端和 E 端分开，匀速摇动手柄至 120转/分钟 ，指针应指向“∞”（无穷大）。

3. 短路试验 ：将 L 端和 E 端短接，缓慢摇动手柄，指针应指向“0”。（注意：短路试验时间不宜过长，以免损坏内部发电机）。

二、测量步骤

1.断电确认 ：测量前必须确保被测设备或线路已 完全停电，如查线路需要把上面的电器拔掉 。
2. 正确接线 ：

• E 端 （接地端）：接设备外壳、铠装层或大地。

• L 端 （线路端）：接被测导体（如电缆芯线、电机绕组）。

• 若需消除表面泄漏影响（如测量变压器），可使用 G 端 （屏蔽端）接瓷瓶表面等 。

• 连接导线建议使用单股线，分开单独连接，避免使用双股绞线 。
  3.开始测量 ：

• 接线完毕后，先以 120转/分钟 的速度匀速摇动手柄。

• 待指针稳定后（通常约1分钟），读取数值。

• 读数顺序 ：先撤除 L 线，再停止摇动（即“先撤后停”），防止反充电损坏仪表 。

三、测量后处理

• 充分放电 ：测量完毕后，必须对被测设备进行充分放电，否则容易引起触电事故 。

• 多相测量 ：如果是三相设备，每一相都需要分别测量 。

四、合格标准参考

• 新电缆 ：绝缘电阻应 ≥ 10 兆欧。

• 已用电缆 ：绝缘电阻应 ≥ 0.5 兆欧（实际应用中建议不低于 2 兆欧）。

⚠️ 安全注意事项

• 摇动过程中及未停止前， 切勿用手触及 设备的测量部分或仪表接线桩 。

• 拆线时不可直接触碰引线裸露部分。

• 若发现指针指零，应立即停止摇动，检查是否短路或绝缘击穿 。
