液冷技术解析:三种主流路线的原理、结构与适用场景
随着计算机芯片集成度的持续提升,计算负荷不断加重,散热需求也随之激增。相较于传统风冷,液冷技术凭借其高出1000~3000倍的冷却能力,成为解决高密度、高功耗计算散热难题的有效方案。该技术具备低噪音、低传热温差及高自然冷却利用率等优势,能够显著提升数据中心的能源效率与部署密度。目前,业界主流的液冷部署方式主要包括冷板式、浸没式和喷淋式三种,其技术原理与适用场景各具特点。
01三种主流液冷技术原理与结构

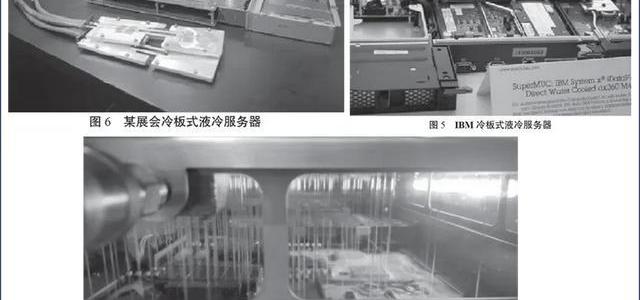

- 冷板式液冷
属于非接触式液冷,冷却液体不直接接触发热器件。系统通过分水器将冷却液引入液冷计算节点,经由贴附在CPU等高功耗部件上的冷板流道导出热量。吸热后的冷却液在机柜级汇聚,通过连接外置或内置CDU(冷量分配单元)的管路进行循环冷却。该模式下,硬盘、接口卡等低功耗器件通常保留风冷散热。 - 浸没式液冷
将IT设备发热元件完全浸没在冷却液中,利用液体的对流与相变(针对相变液冷)进行高效散热。根据工质特性,可分为单相液冷和相变液冷。吸热后的冷却液通过风冷或水冷等方式循环冷却或冷凝。该技术对冷却液的绝缘性、闪点及安全性要求较高,需无毒、无腐蚀且不易燃。 - 喷淋式液冷
依靠泵压或重力驱动,根据发热元件需求向电路板自上而下精准喷淋冷却液。系统包含喷淋机柜(含布液与回液系统)、液冷服务器及冷却液三部分。服务器内部需采用分布式布局,发热表面避免与重力方向相同,且机械硬盘需做隔离保护。废热最终通过室内热交换器传递至室外进行换热。
02技术路线对比
| 对比维度 | 冷板式 | 浸没式 | 喷淋式 |
|---|---|---|---|
| 接触方式 | 非接触(冷板贴合) | 完全接触(浸没) | 直接接触(喷淋) |
| 散热介质 | 水/冷却液 | 绝缘冷却液 | 冷却液 |
| 主要组件 | 分水器、冷板、CDU、管路 | 液冷槽、冷却液、循环系统 | 喷淋头、管路、热交换器 |
| 风扇需求 | 保留(针对硬盘等部件) | 无需风扇 | 服务器内无风扇 |
| 技术特点 | 技术成熟度高,改动小 | 传热系数高,温度变化率小 | 精准喷淋,按需冷却 |
三种液冷技术关键特性对比
03适用场景与优势
不同液冷技术因结构差异,其适用场景存在明显区分。冷板式由于兼容现有架构且技术成熟,是目前应用较为广泛的过渡方案。浸没式与喷淋式则因其极致的散热效率与静音特性,更适合对环境要求严苛的场景。
液冷技术场景适配分析
浸没式液冷适用场景
适用于对热流密度、节能及静音有极致要求的领域
- 大型数据中心与超级计算中心
- 严寒、高海拔或地形特殊地区的数据中心
- 距离办公、居住区较近的静音型数据中心
- 工业计算及科研机构
喷淋式液冷适用场景
适用于特定布局与功率限制的精细化管理场景
- 服务器内部器件采用分布式布局
- 机柜内部电功率建议不超过56kW
- 需要实现接口快拔快插的维护场景
