2A单节锂电池充电管理芯片，PW4213选型与应用全解析

PW4213芯片测试流程文档

一、芯片简介

1. 基本概述

PW4213是一款专为单节锂电池（3.7V/4.2V）设计的同步降压型充电管理IC。与常见的5V输入充电芯片不同，PW4213支持宽电压输入（4.5V-15V），可直接使用5V-12V适配器为单节锂电池充电，内部集成同步降压架构，在大压差应用下效率高、发热低。

· 工作模式：降压（Buck）拓扑，将5V/9V/12V输入降压至4.2V给单节锂电池充电

· 开关频率：500kHz，可使用小型化电感电容

· 最大充电电流：2A，可通过外接检流电阻调节

· 封装形式：SOP8-EP（底部带散热焊盘）

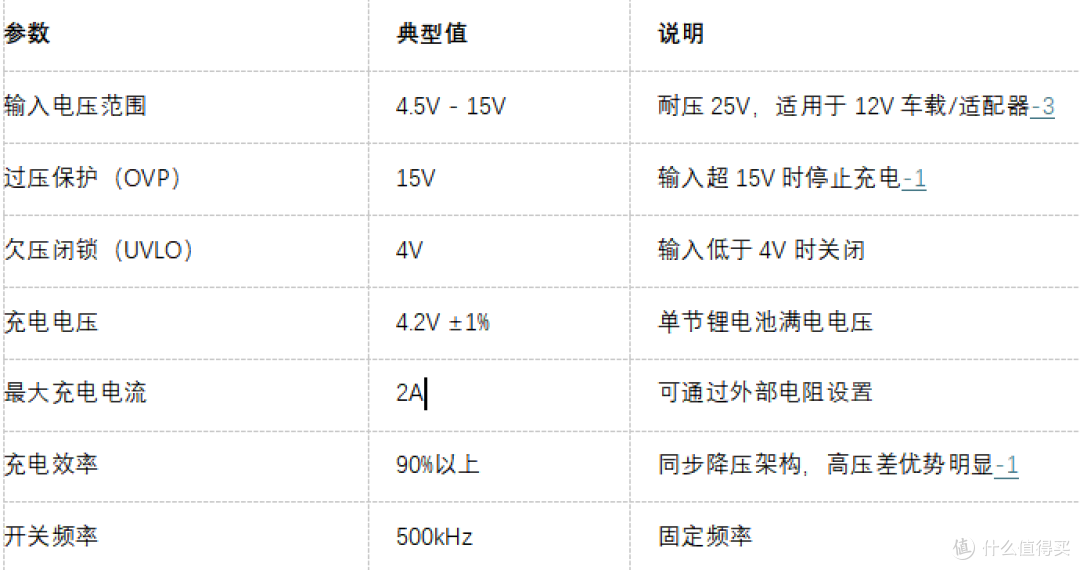

2. 关键参数

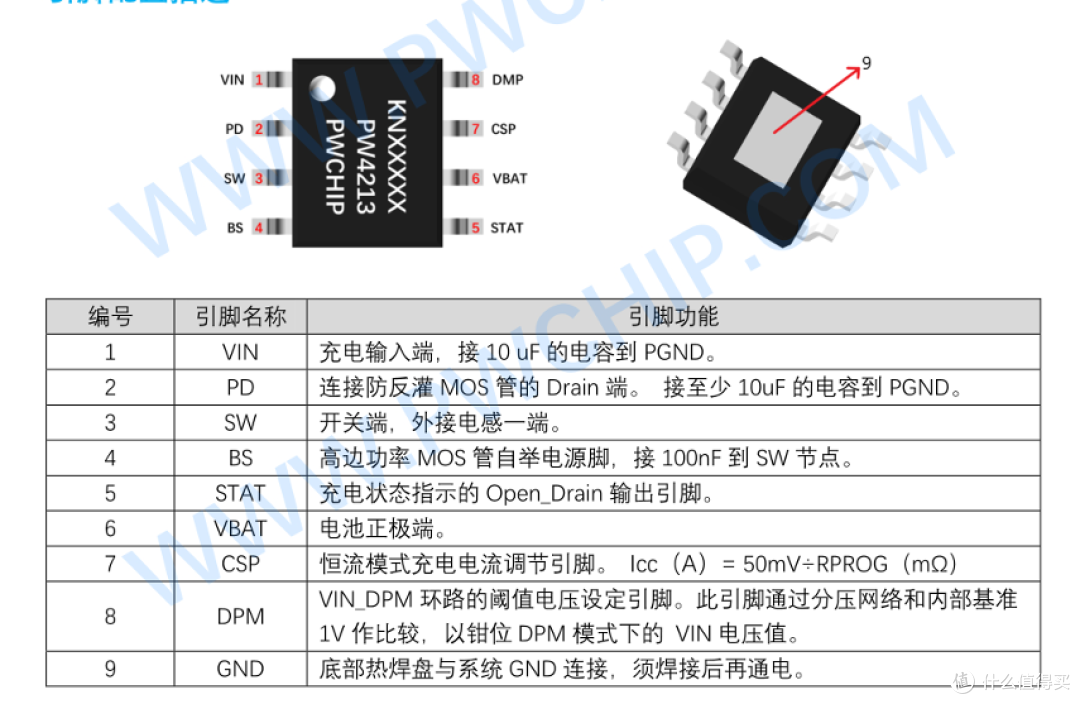

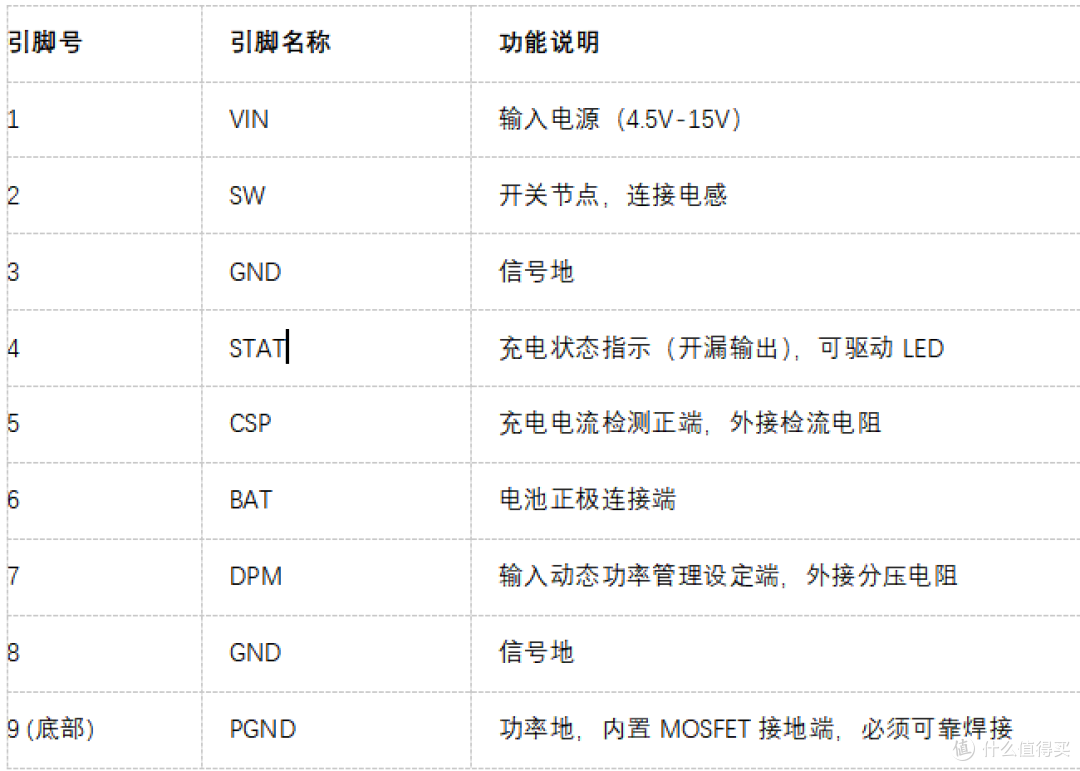

3. 引脚功能说明

二、芯片电路图

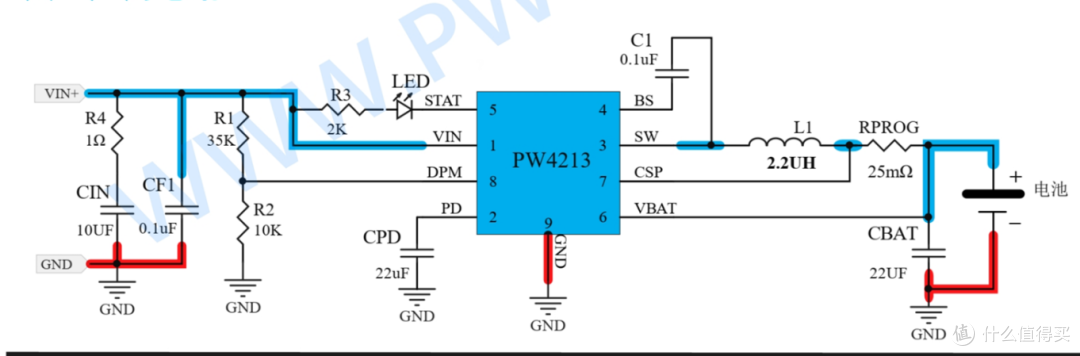

典型应用电路连接关系

PW4213作为开关降压型充电芯片，外围元件包括输入/输出电容、功率电感、检流电阻以及DPM设定电阻。

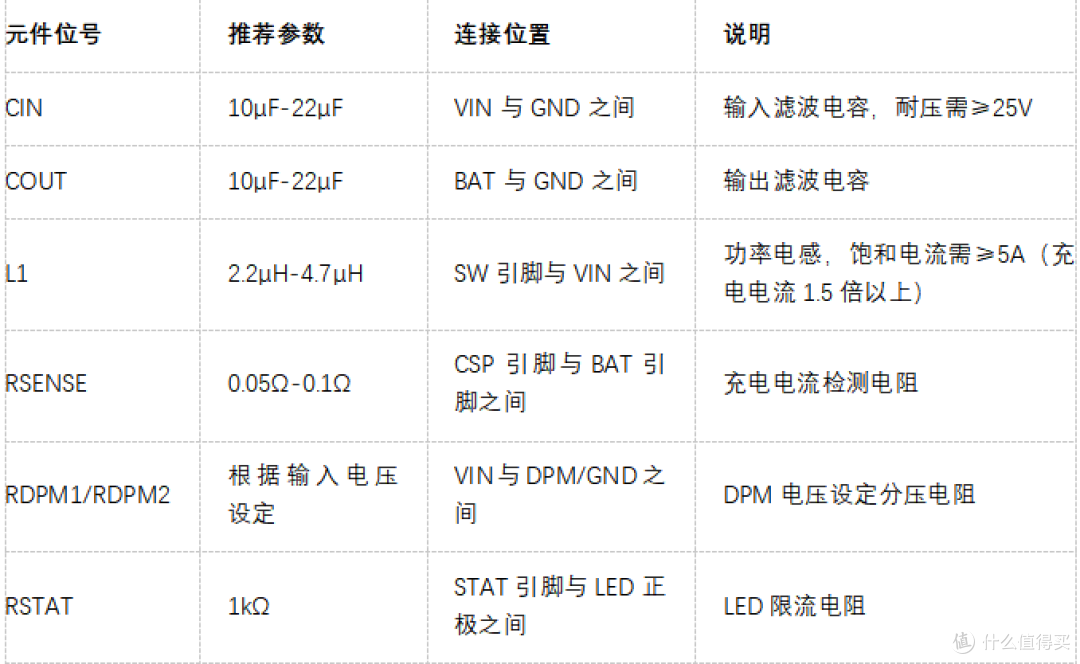

元件清单与连接说明：

与快充协议芯片搭配应用

当使用QC/PD快充适配器（9V/12V输出）作为输入源时，PW4213可与PW6606快充协议诱骗芯片搭配使用。PW6606与适配器通信，诱骗输出9V或12V电压作为PW4213的输入，实现高效快充。

组合连接：适配器 → PW6606（协议诱骗）→ PW4213（充电管理）→ 锂电池

三、芯片空板图

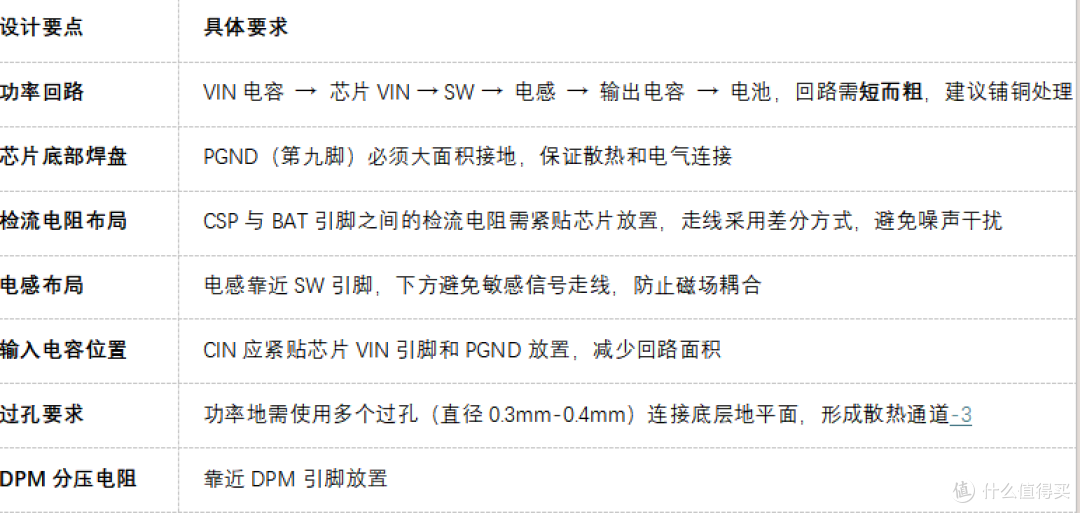

PCB布局设计要点

空板检查清单

· 功率地（PGND）与信号地（GND）是否分开布线后单点连接？？

· 输入输出电容是否靠近芯片引脚？

· 检流电阻是否采用差分走线？

· 芯片底部散热焊盘是否设计了足够的过孔？

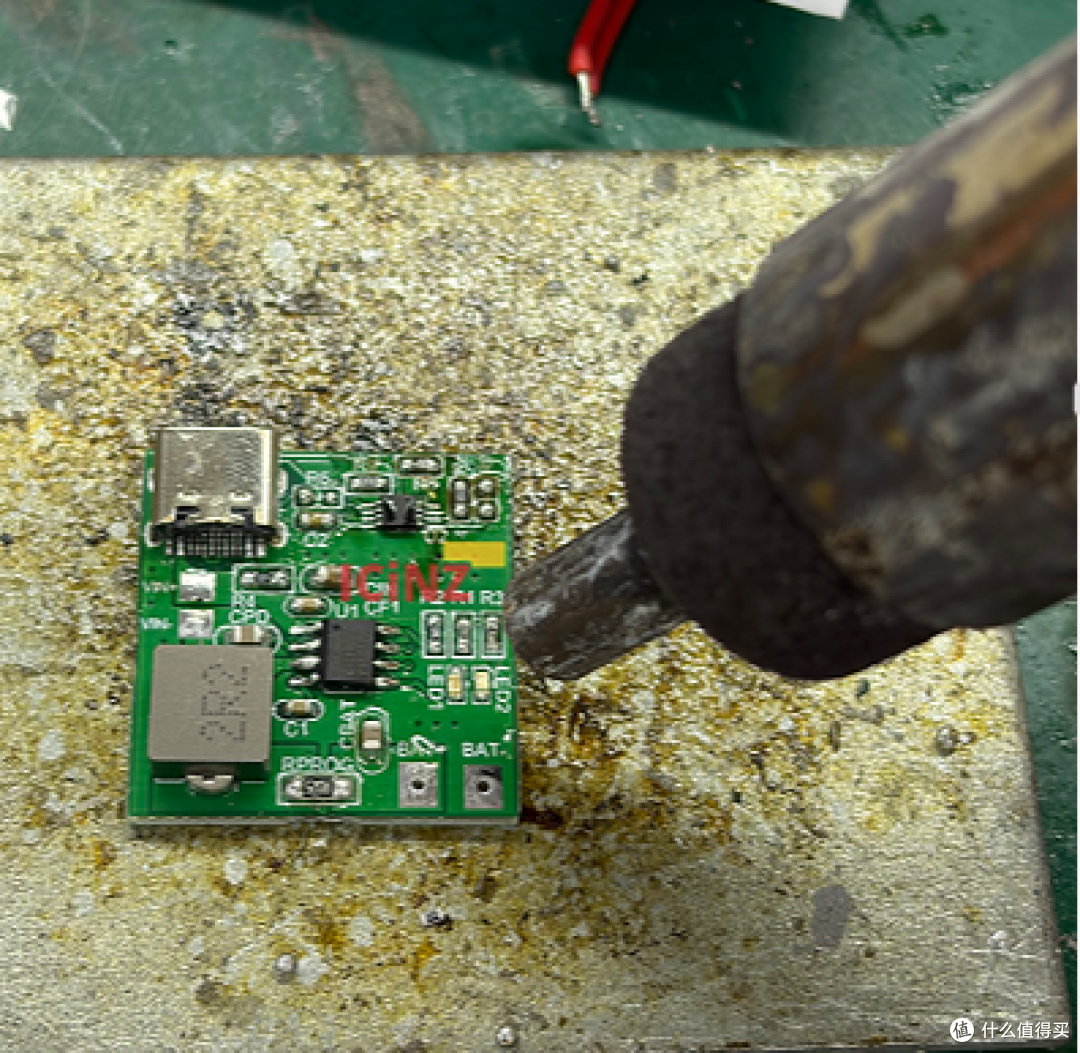

四、芯片焊接图

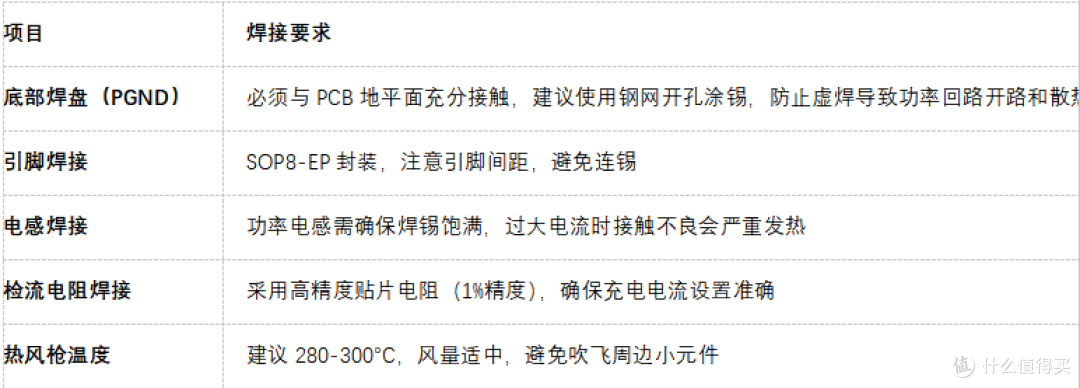

焊接注意事项

焊接后检查

1.目视检查：底部焊盘是否与PCB充分接触（可观察芯片是否平整）

2.短路测试：用万用表测量VIN与GND、BAT与GND之间无短路

3.电感测量：电感两端对GND无短路

4.检流电阻验证：用万用表测量CSP与BAT之间电阻值是否与设计一致

测试前准备确认

焊接完成后清洗助焊剂残留

通电前测量VIN与GND阻抗正常

确认输入电源电压不超过15V（过压保护点）-1

五、测试流程

测试准备与环境搭建

测试工具：

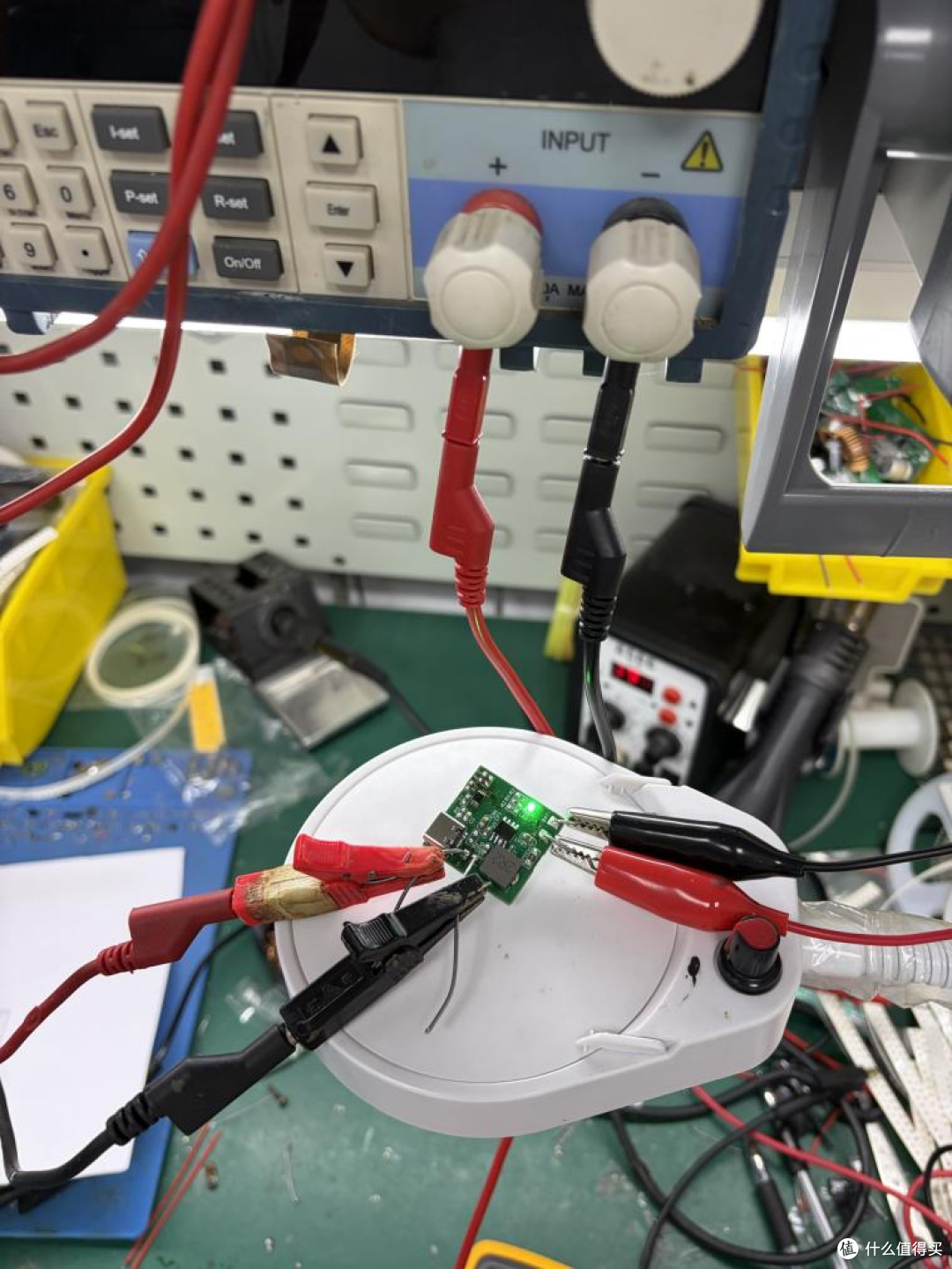

电源：可编程直流电源（提供5V/9V/12V输入）

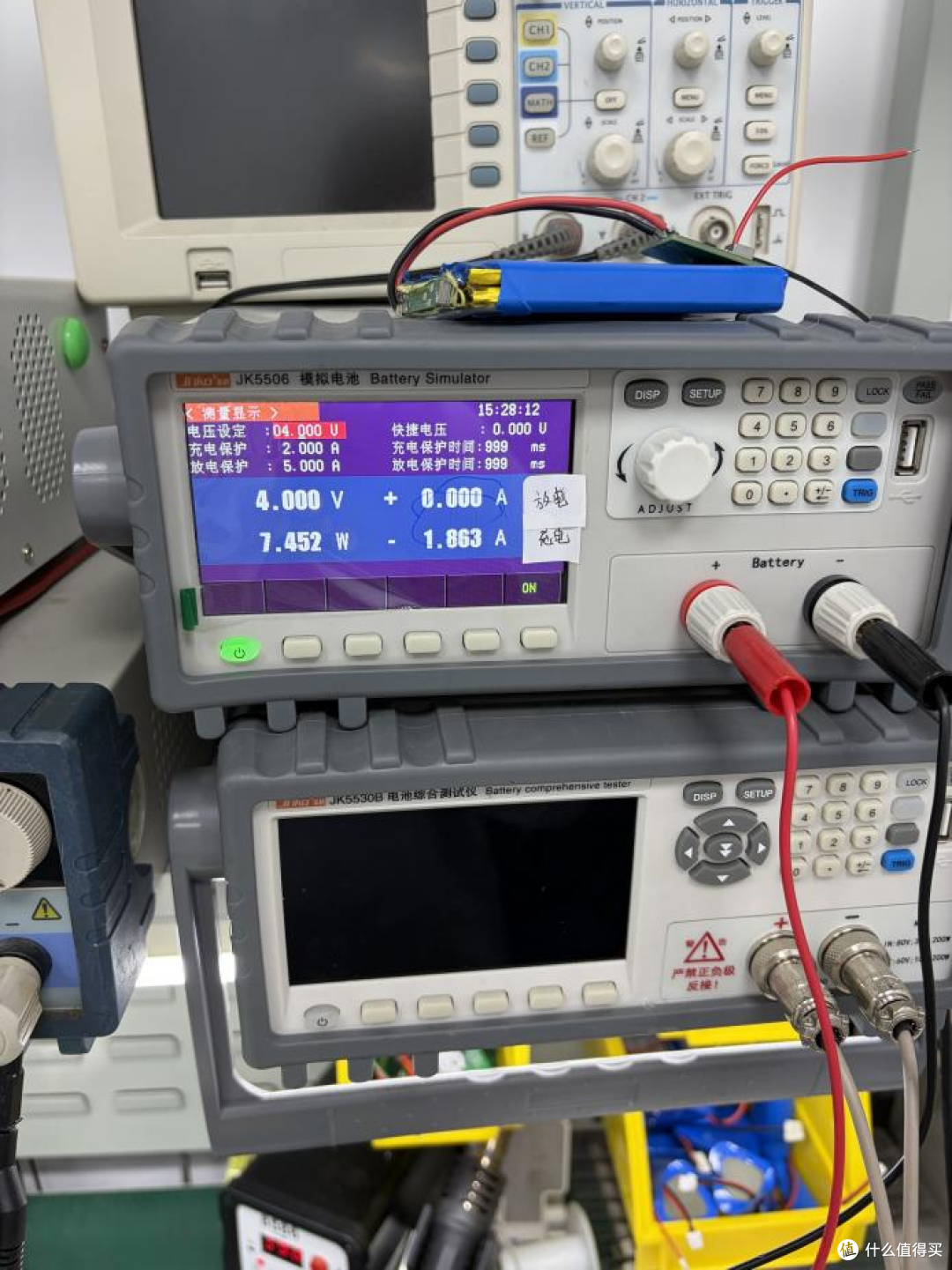

负载：电池模拟器或电子负载（模拟单节锂电池电压，3.0V-4.2V）

测量仪表：万用表（测量板端电压）、红外温度仪（测量温度）、高精度电流表（测量功耗）

待测板：确保已按规格书焊接完成，功率回路走线宽而短

关键公式：

效率测试：效率(%)=(VBAT×IBAT)/(VIN×IIN)×100%

充电电流设置：ICHG=VSENSE/RSENSE，其中VSENSE典型值约0.1V

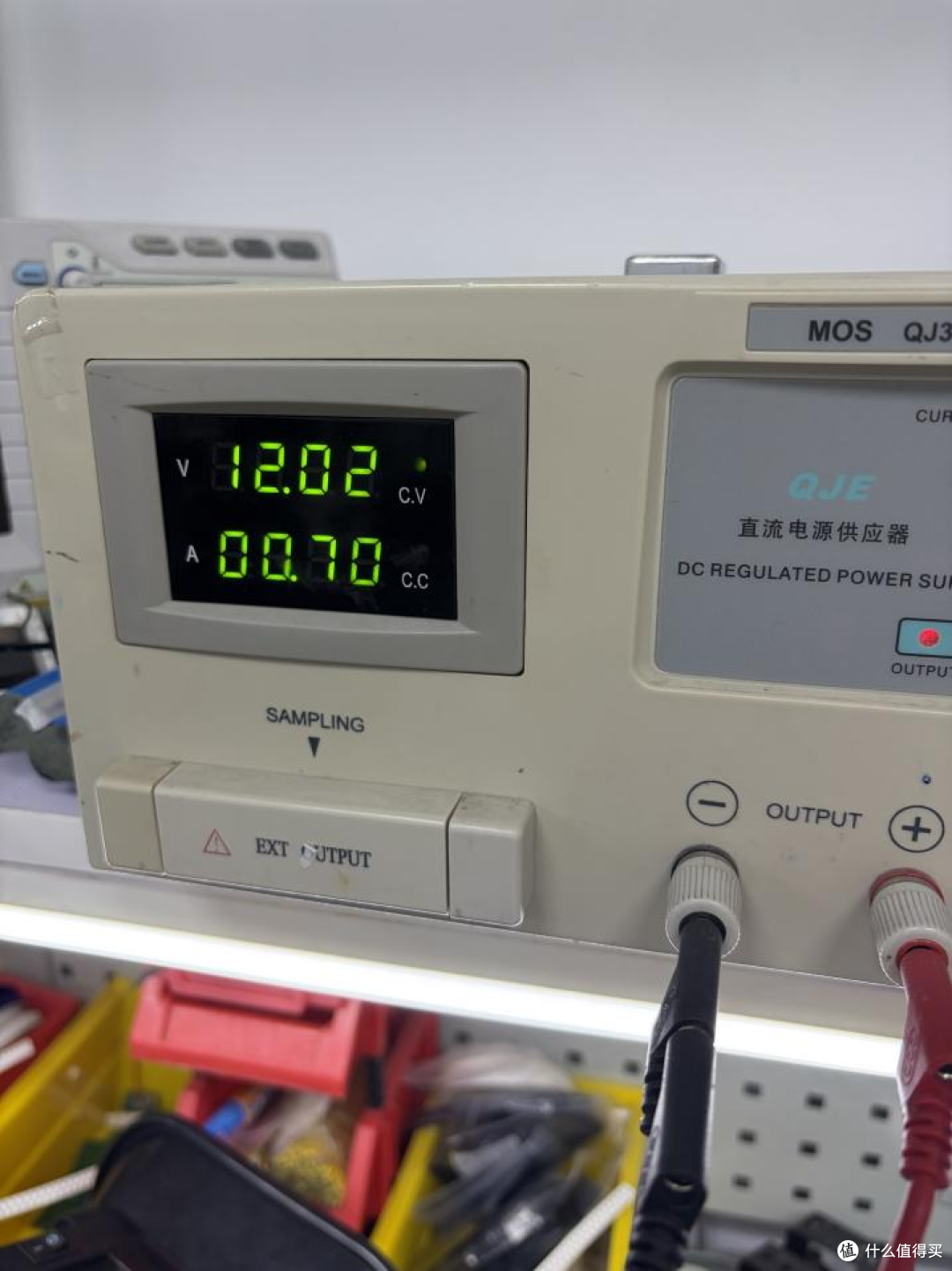

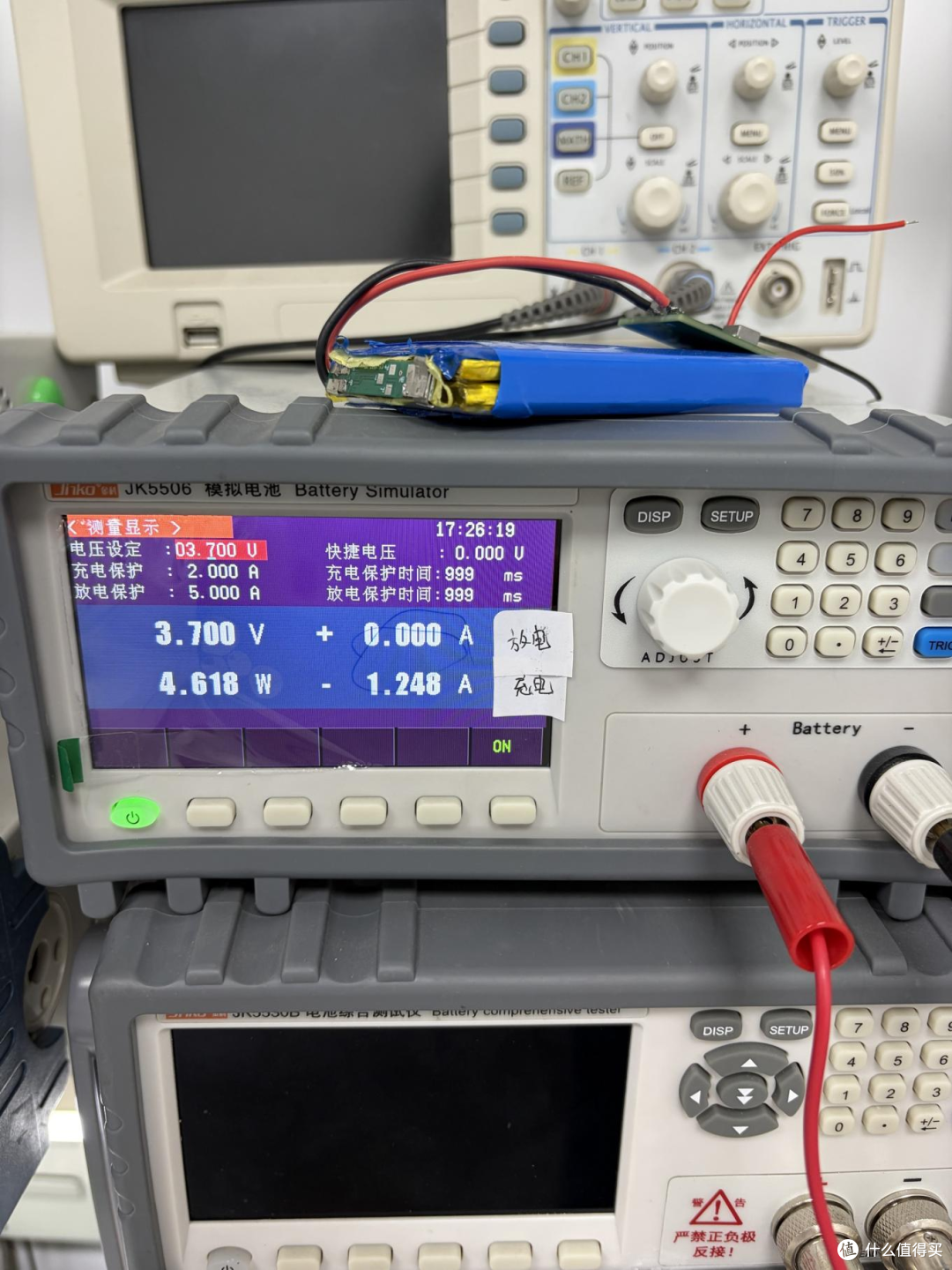

4. 效率与温度测试

这是衡量芯片性能的核心指标，高压差应用下效率优势明显。

操作：

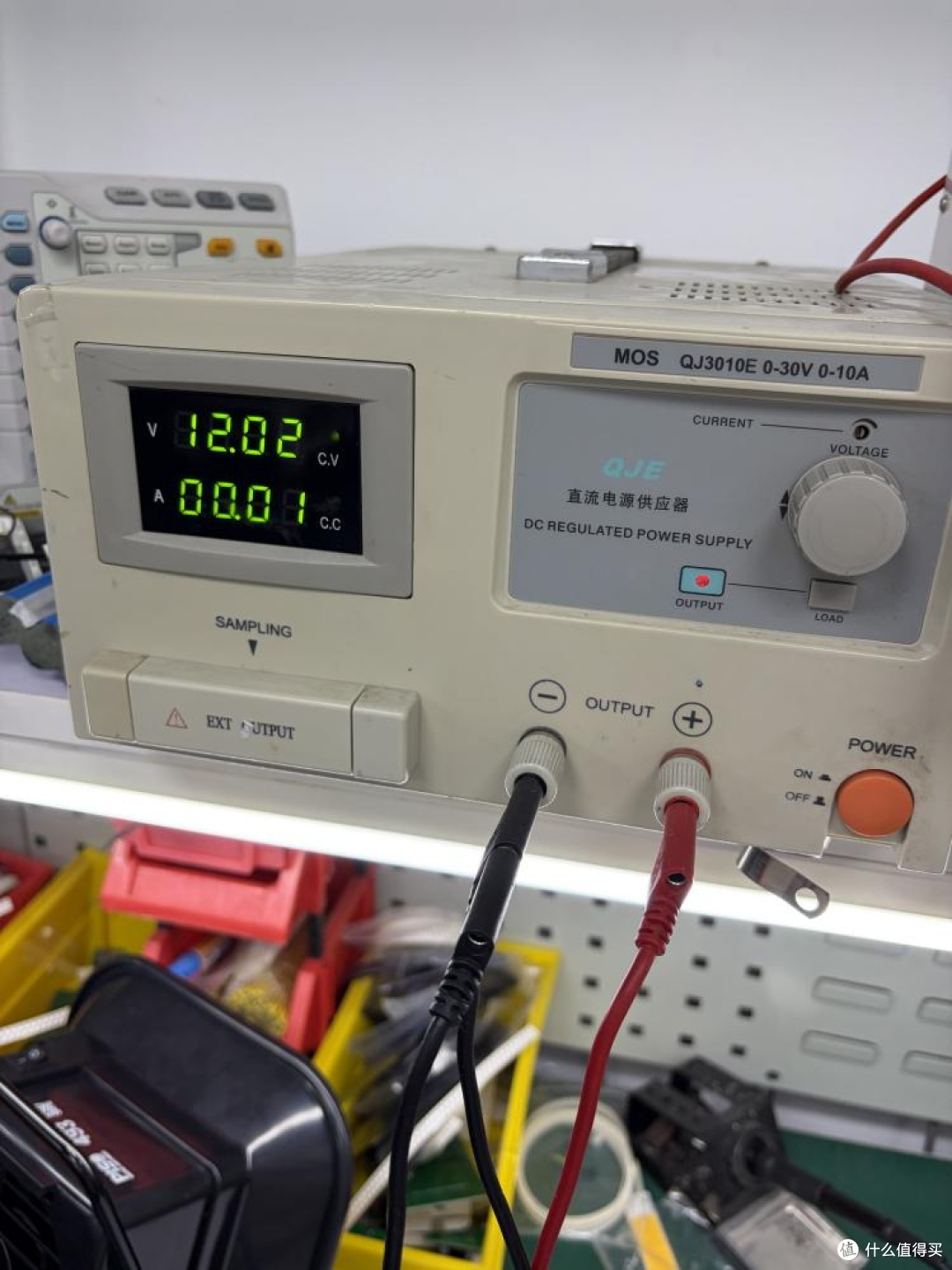

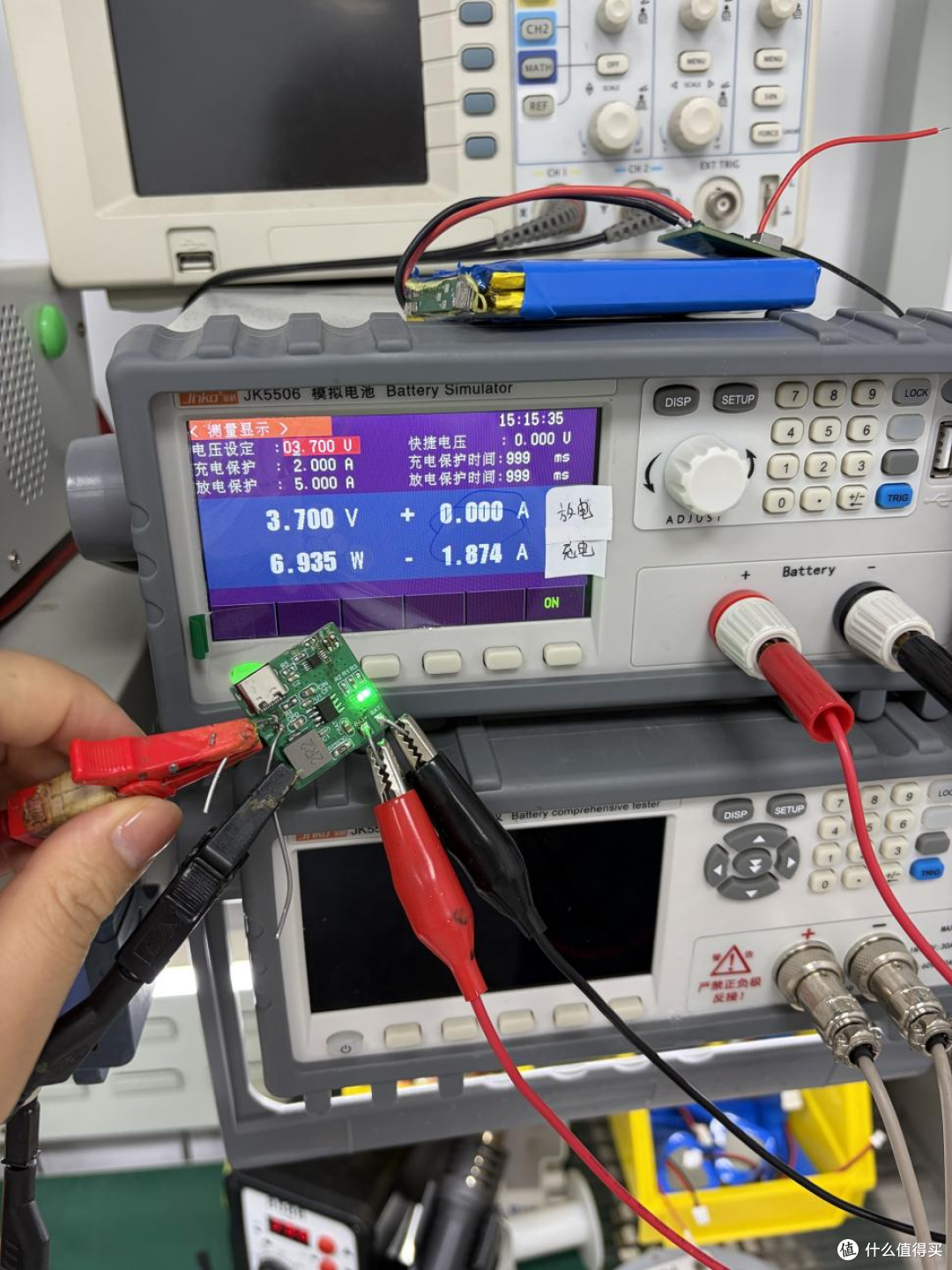

1.接入12V输入，电池模拟器设置为3.7V

2.读取板端输入电压 VIN 和输入电流 IIN

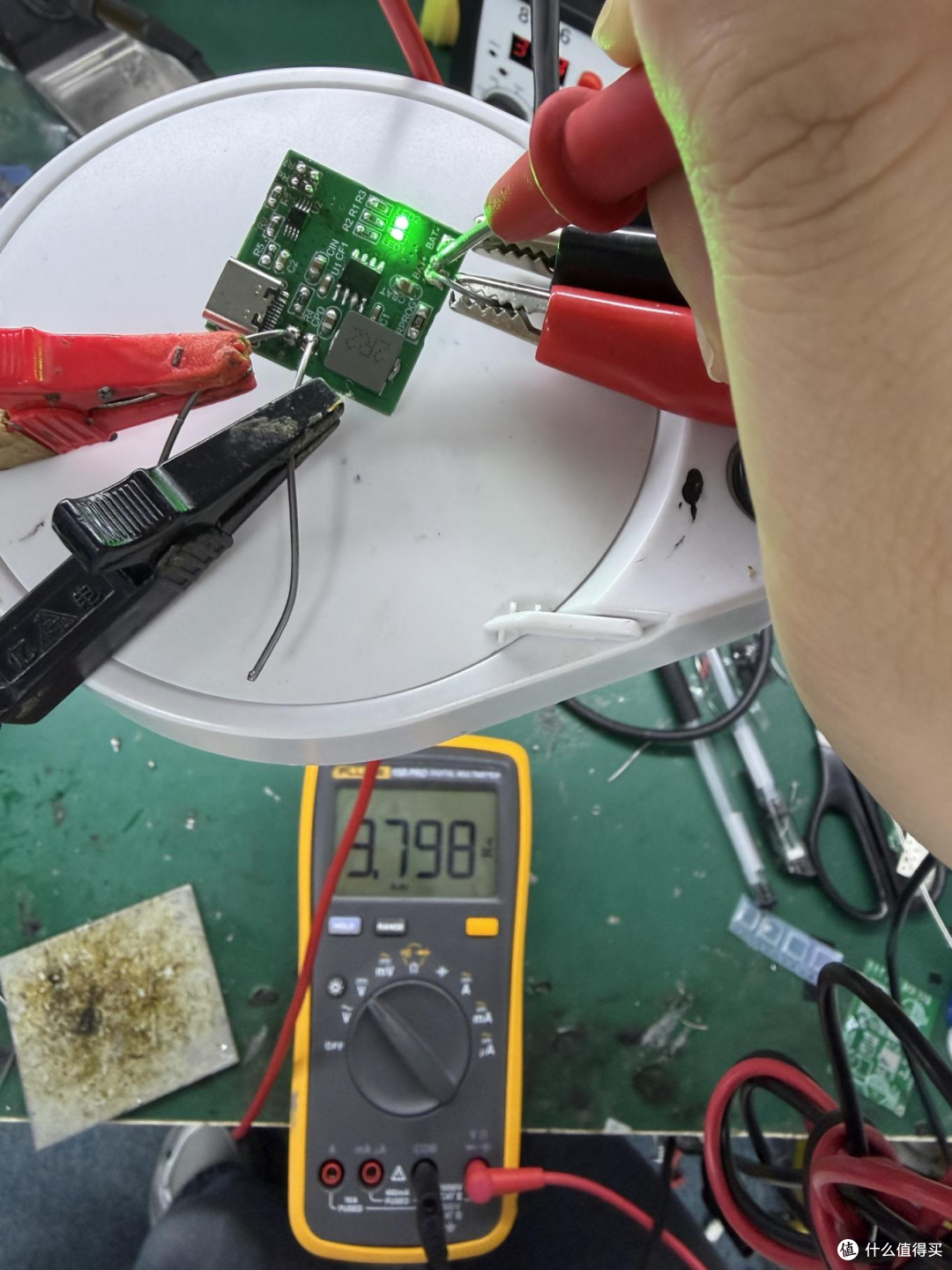

3.读取板端输出电压 VBAT 和输出电流 IBAT（充电电流）

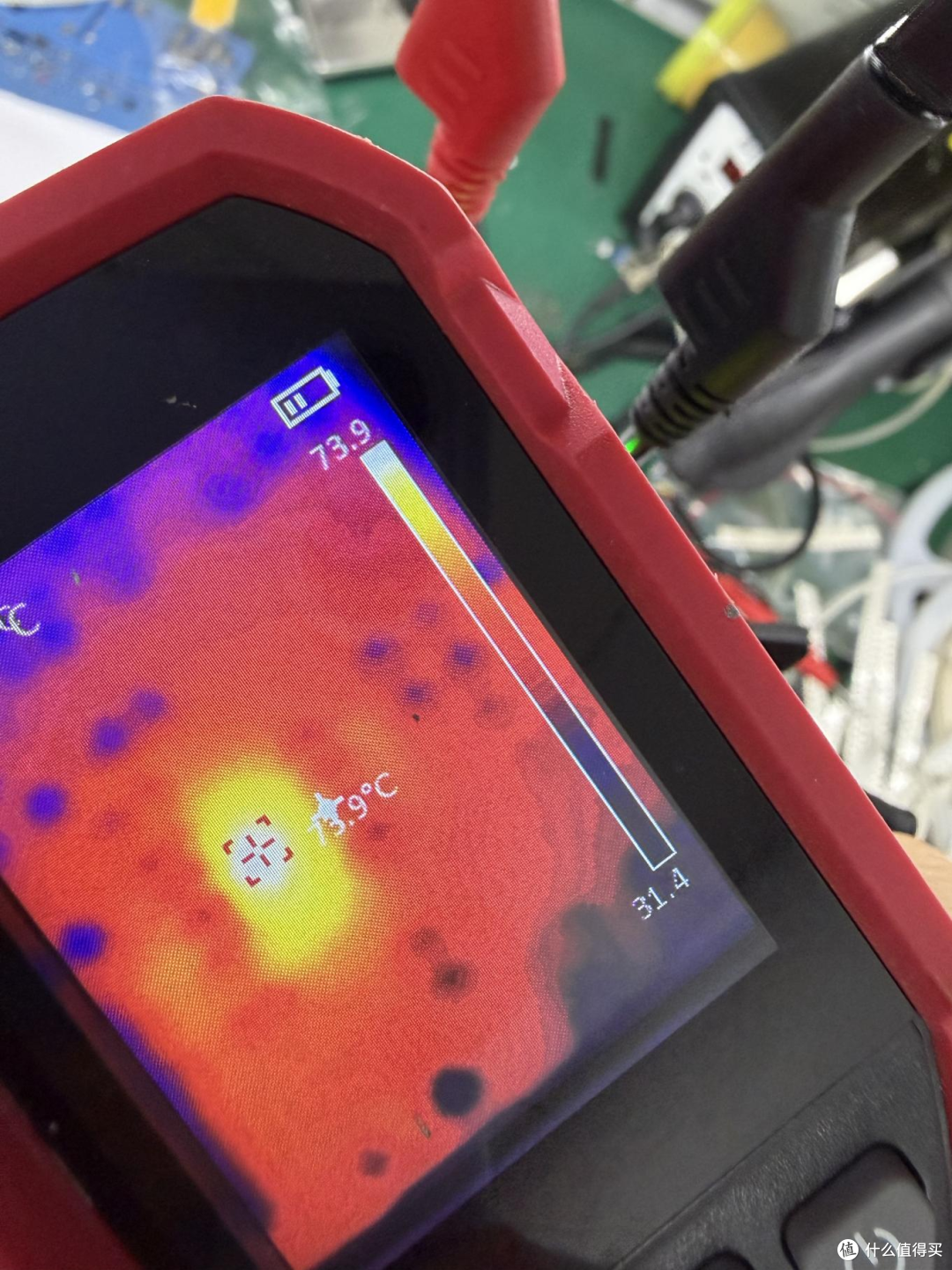

4.待温度稳定后，使用红外温度仪测量芯片表面温度

参考数据（12V输入，2A充电电流）：

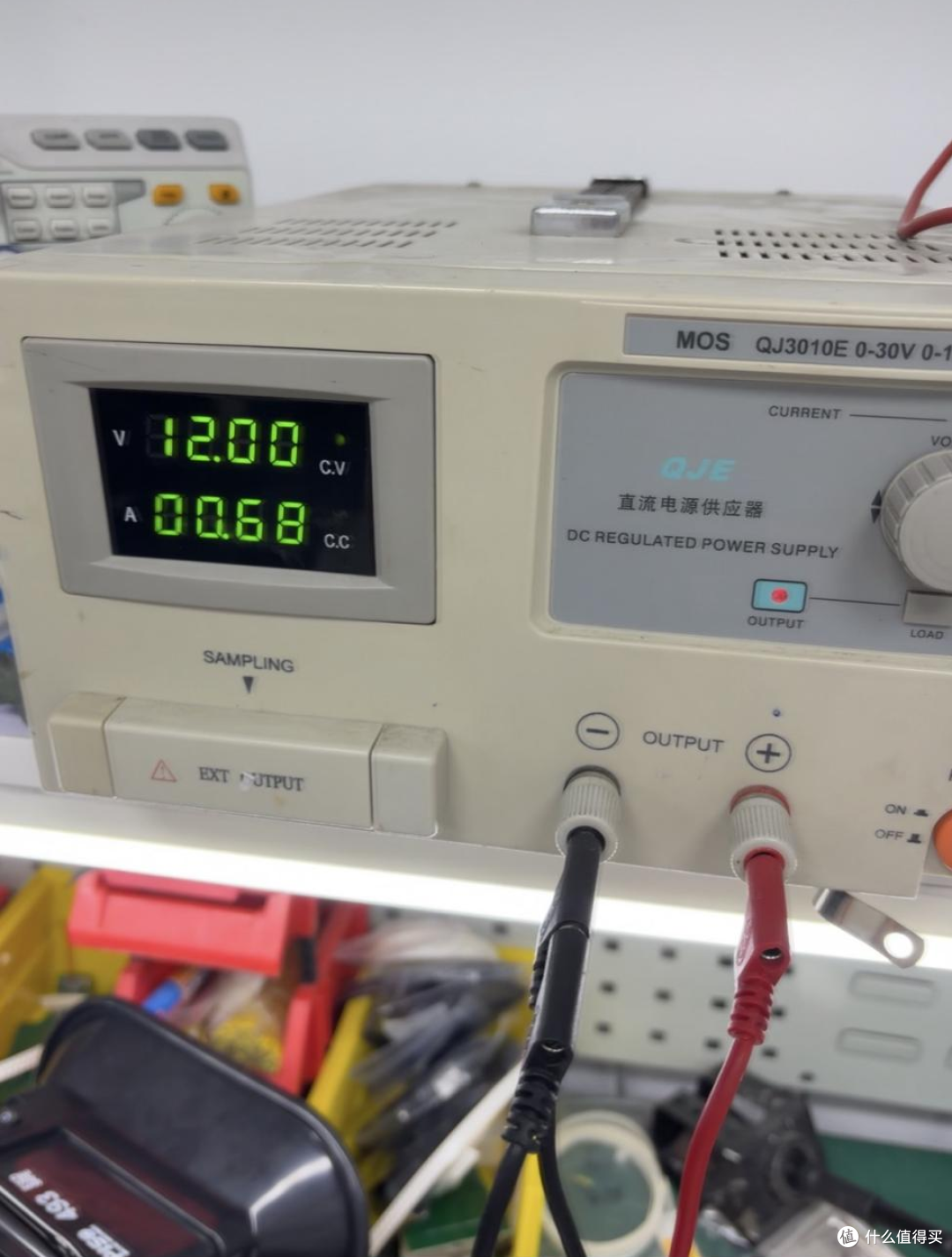

o输入：12V / 约0.75A-0.8A

o输出：约3.7V / 2A

o效率：85%-90%

o温升：开关降压架构发热显著低于线性方案

注意：测量电压需用万用表在板端测量，避免线阻压降影响

5. 输入动态功率管理（DPM）测试

验证DPM功能是否正常，防止弱适配器过载-1。

· 操作：

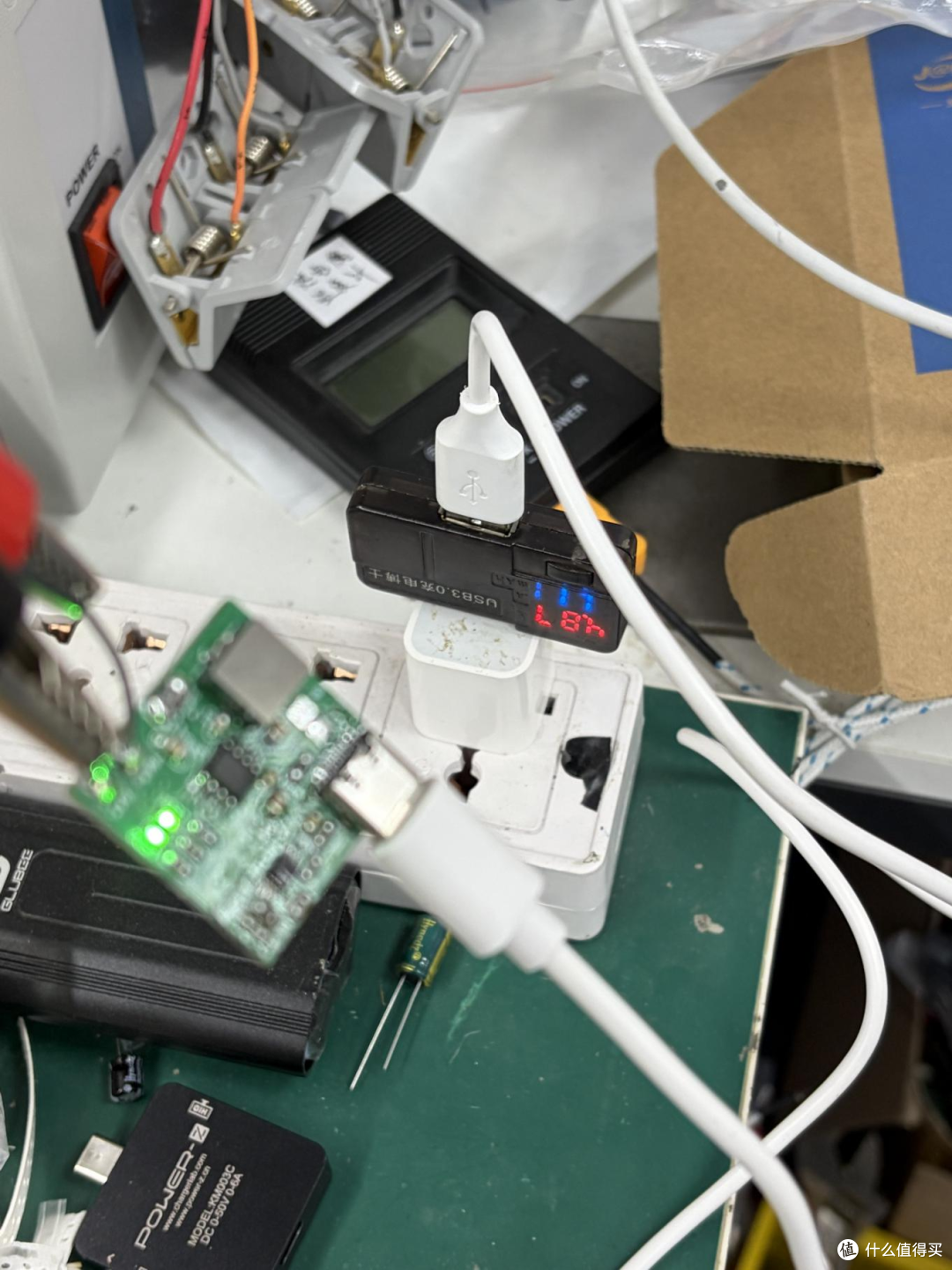

1. 使用限流能力较弱的电源作为输入,如5V1A充电器

2. 设置充电电流为2A（超过电源供电能力）

3. 观察输入电压变化

· 现象：当输入电压降至DPM设定值时，芯片自动降低充电电流，维持输入电压稳定，电源不会过载保护

· 说明：DPM电压通过外接分压电阻设定，计算公式参考规格书

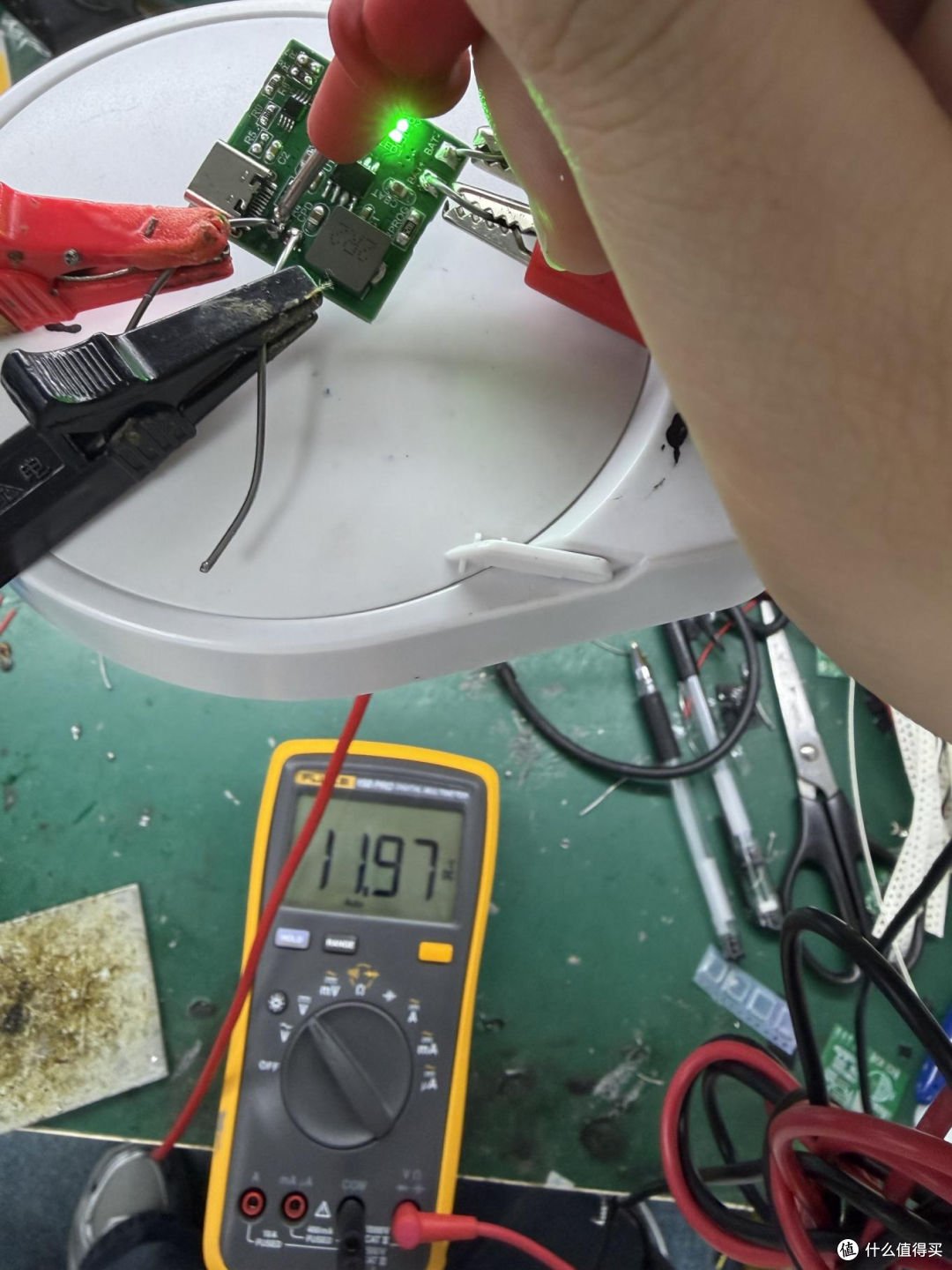

6. 输入过压保护（OVP）测试

测试芯片在输入电压异常升高时能否切断充电。

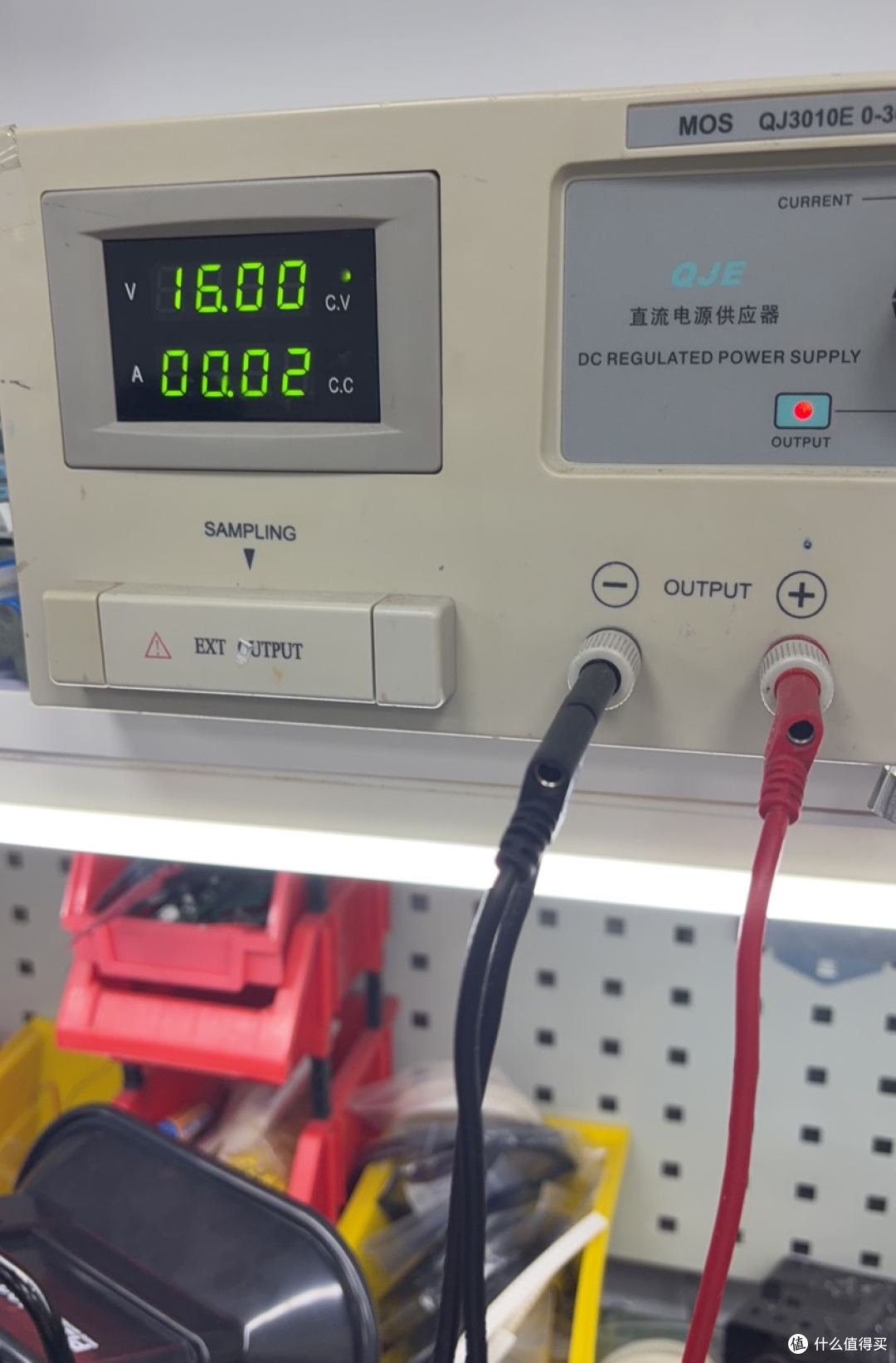

· 操作：缓慢调高输入电压（从12V开始上调）

· 标准：当输入电压升至约15V时，充电电流应降为0，芯片停止充电

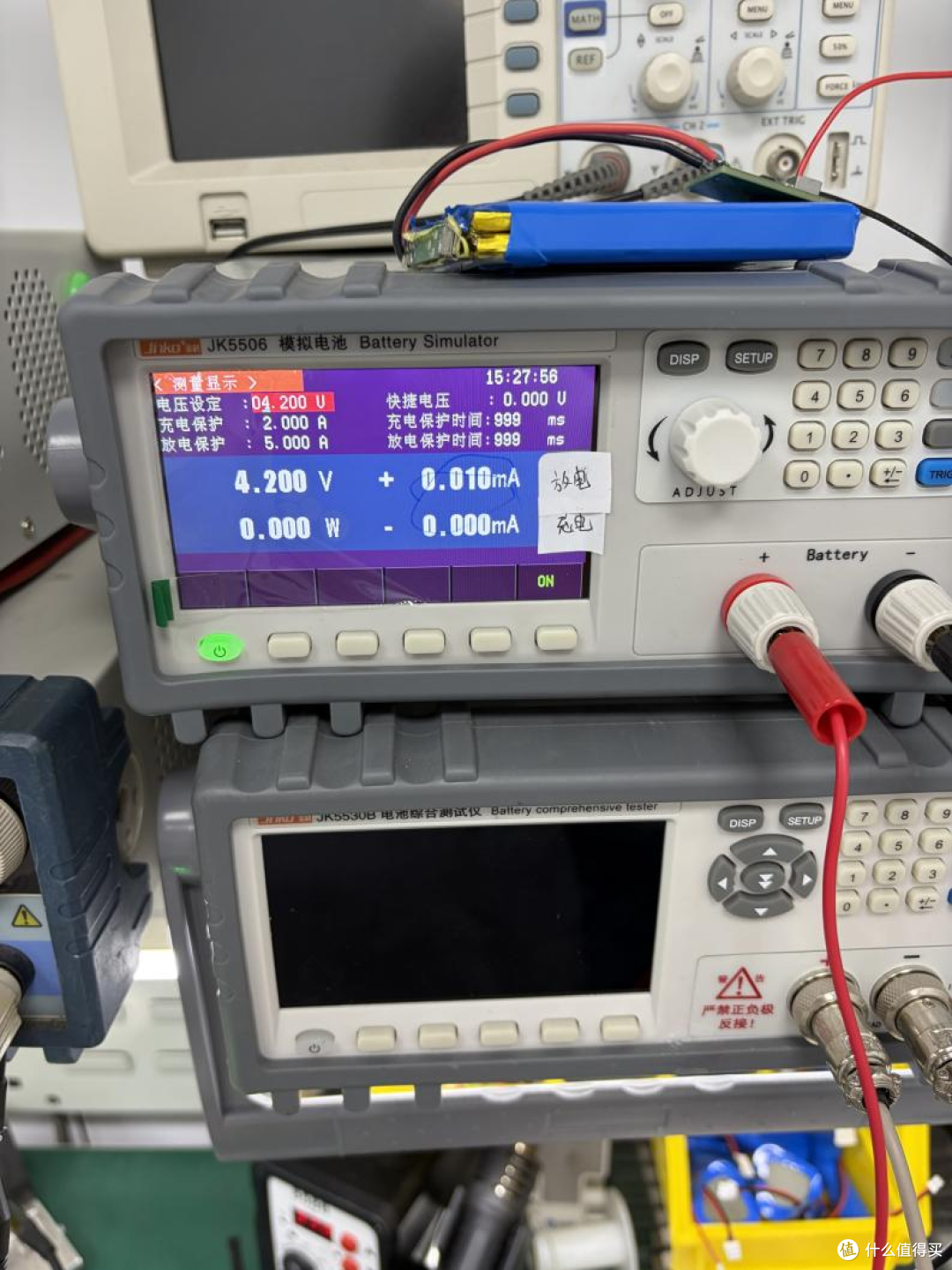

7. 充满截止与自动再充电测试

验证恒压充电阶段和再充电功能。

· 操作：

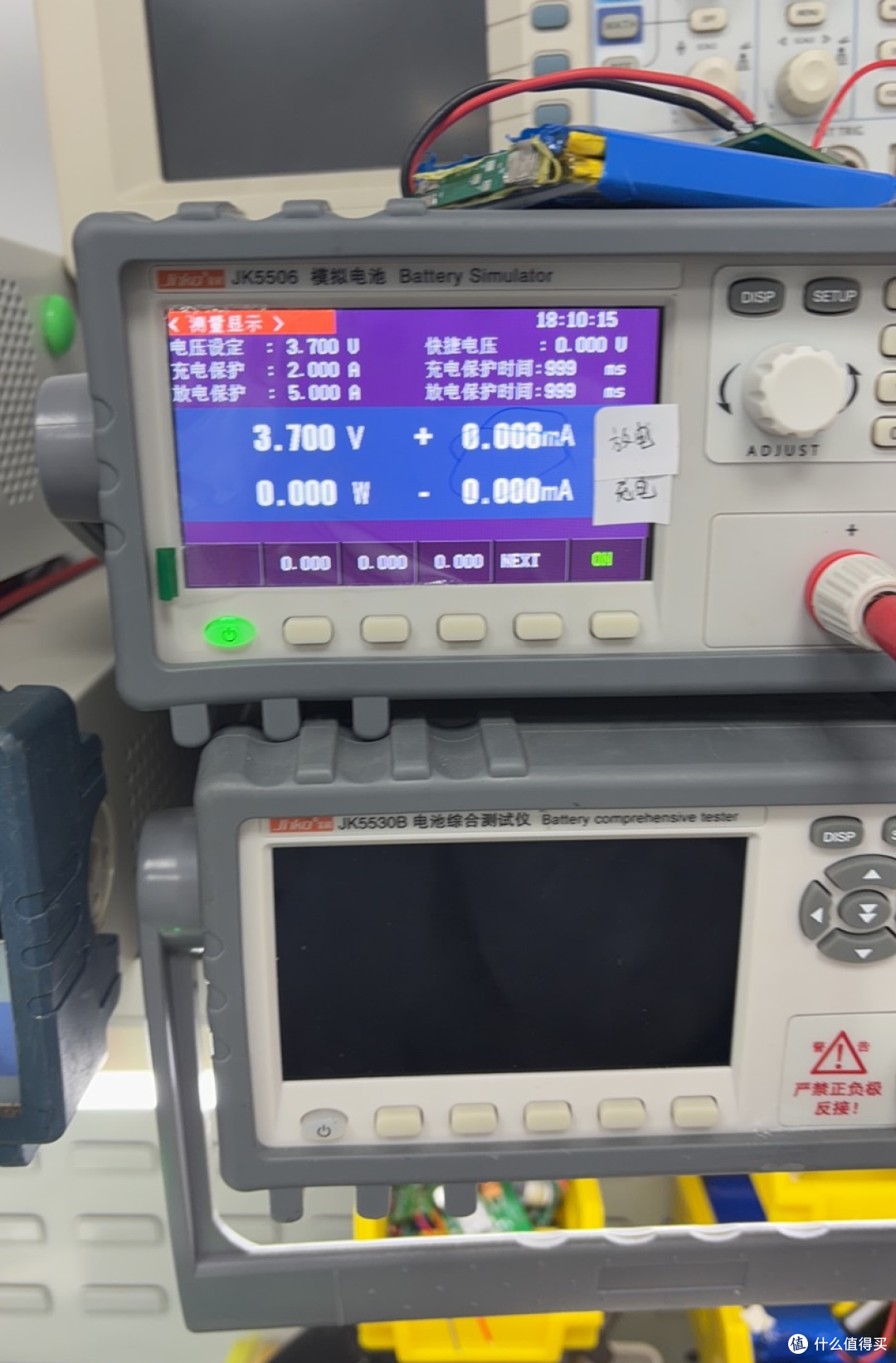

1. 将电池模拟器设置为4.2V（满电状态）

2. 接入12V输入，观察充电电流

3. 将电池模拟器电压调低至4.0V以下，观察是否恢复充电

· 标准：

o 电池电压降至约4.0V时，自动启动再充电

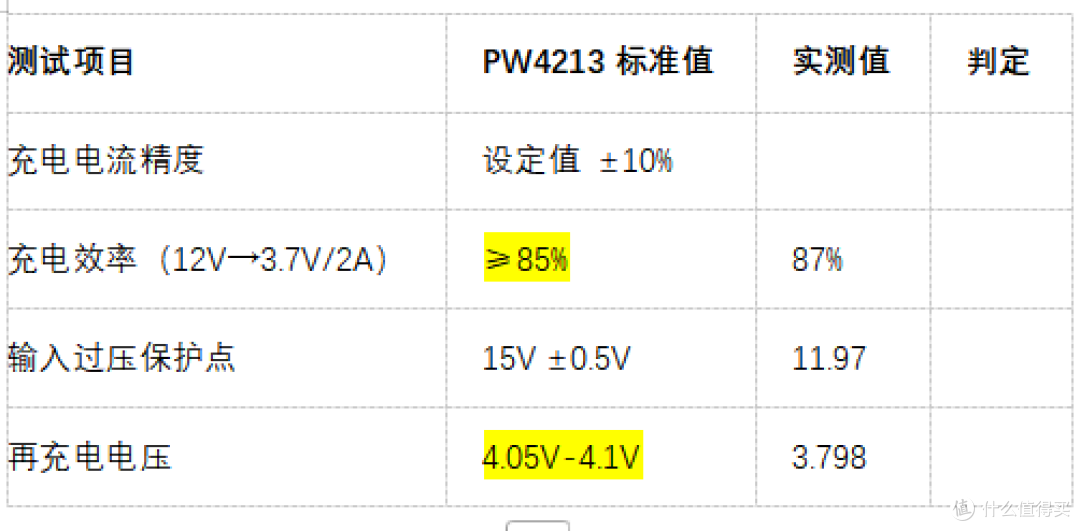

六、测试数据记录表
