卓威EC1-DW游戏鼠标拆解更换微动视频更换凯华黑金曼巴微动

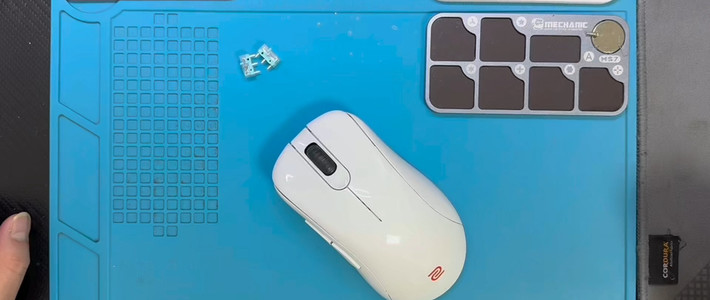

卓威EC1-DW作为卓威系列中大号型号的鼠标,采用白色光滑外壳,易于清洁和打理。本文针对该鼠标的拆解过程、凯华黑金曼巴微动更换以及键程调节进行了详细梳理,重点标注了排线易断和微动安装方向等关键注意事项。
01拆解准备与注意事项
- 螺丝位置确认
鼠标底部共分布7颗螺丝。下方有3颗,上方有4颗(注意两颗位于防拆贴下,需先去除防拆贴方可拧到)。 - 键程调节螺丝
另外2颗特殊螺丝用于调节键程,非标准螺丝,拆卸时需与固定外壳的5颗大螺丝区分开。 - 断电操作
拆卸前必须先断开电池连接。电池线较细,容易拉断,操作时需格外小心。
02内部拆解步骤
- 排线风险提示
打开上下外壳后,侧面设有加强筋。连接主板的排线非常短且脆弱,极易断裂,且难以购买替代,拆解时必须注意安全。 - 侧键排线
包含两个很小的侧键排线,结构类似U2,需在后续组装时插回。 - 滚轮拆卸
必须先拆掉滚轮才能取下相关组件。滚轮编码器通过光栅发射激光,利用滚轮缝隙向电脑传输触发信号。
03微动更换详解
- 原微动拆卸
原厂为华诺蓝壳粉点微动。拆卸时注意,原微动仅焊接了两个焊盘,最下方的一个焊盘未焊接。使用洗板水清洁焊盘。 - 新微动安装方向
更换凯华黑金曼巴微动时,需严格按主板位置安装。原设计中一个微动倒着装,一个正着装,切勿装反,否则会导致接触不良。安装后先固定再焊接。
04组装与键程调节
- 回装顺序
先拨动开关至合适位置,检查胶带和开关状态;拧回4颗内部螺丝(含1颗特别小的螺丝);安装滚轮;插入DPI灯排线和侧键排线;最后合上外壳并拧紧5颗大螺丝。 - 键程调节技巧
通过两颗特殊螺丝调节键程。需一点一点尝试:拧紧会导致按键不回弹,需松一点;过松则按键手感虚浮,需微调。左右两边可能需要分别调试至最佳状态。
