仰焊是焊接技术中的难点，而单面焊双面成型更是对焊工技能的极致考验。这份工艺指导详细解析了从焊前准备到无损检测的全过程，提供了具体的参数、操作要点与验收标准，旨在帮助焊工掌握这项高难度技术，确保焊接质量与结构安全，是提升专业技能的宝贵资料。
智能速览
焊接前必须对焊条进行350℃、2小时的烘干处理。
打底焊采用直流正接法，填充与盖面焊采用直流反接法。
操作时需采用短弧、小幅度锯齿形运条，并保持熔池小而浅。
焊缝外观要求无裂纹、气孔，并通过II级射线无损检测。
试件组对需预留3-4度反变形，以控制焊后变形。
精华内容
要实现高质量的仰焊双面成型，不仅需要理论支撑，更依赖于严格的操作规范和对细节的精准把控。以下是具体工艺的核心环节。
焊前准备
试件材质为Q345R，坡口加工成60°V形，且钝边为0mm。焊接前，必须将坡口两侧20mm范围内的水、油、锈等杂质彻底清除，直至露出金属光泽。
焊条选用E5015，使用前必须在350℃的恒温箱中烘干2小时，随用随取。这一步是防止焊缝产生气孔、确保焊接质量的关键前提。

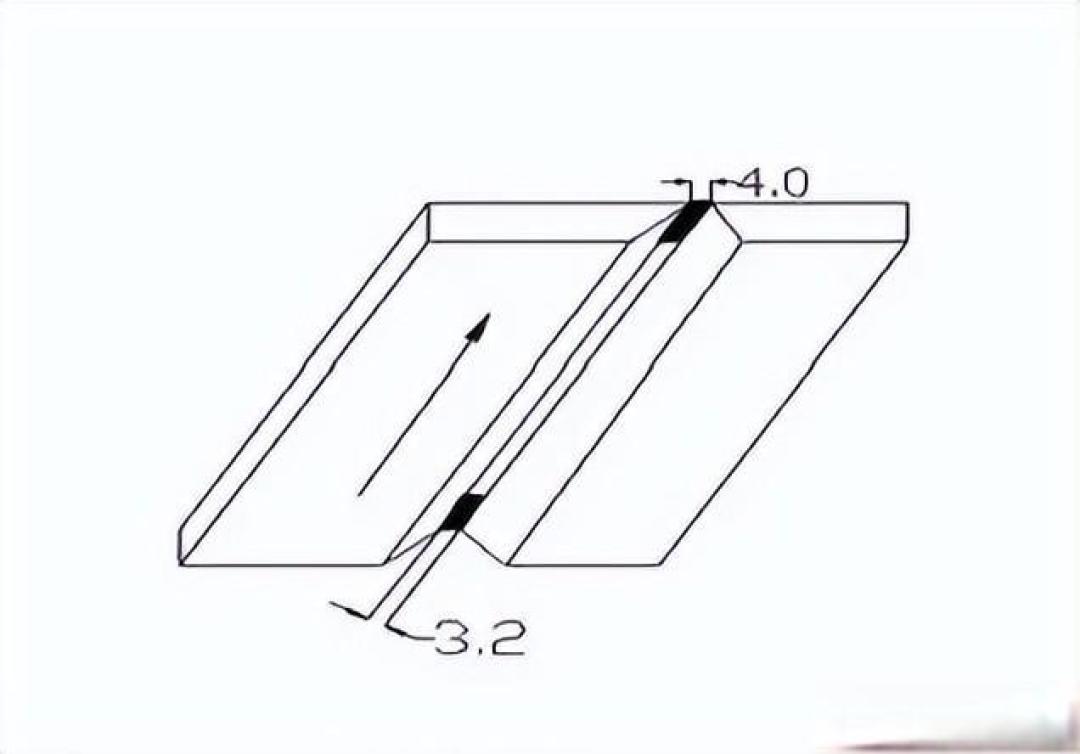

组对时，要预留3°-4°的反变形角度，以抵消焊接收缩；装配间隙控制在3.2-4.0mm，错边量不超过1mm，点固焊缝长度为10mm。
焊接参数
焊接电源采用直流，但不同焊层接法不同。打底焊时使用直流正接法，以利用阴极雾化作用保证根部熔透。填充层与盖面层则切换为直流反接法，以获得更稳定的电弧和良好的熔深。
焊条规格根据焊层调整，打底焊常用Φ3.2mm焊条，填充和盖面可灵活搭配Φ3.2mm与Φ2.5mm焊条，以适应不同宽度的焊道。这种分层的参数设置是确保焊缝成型质量的基础。
操作要点

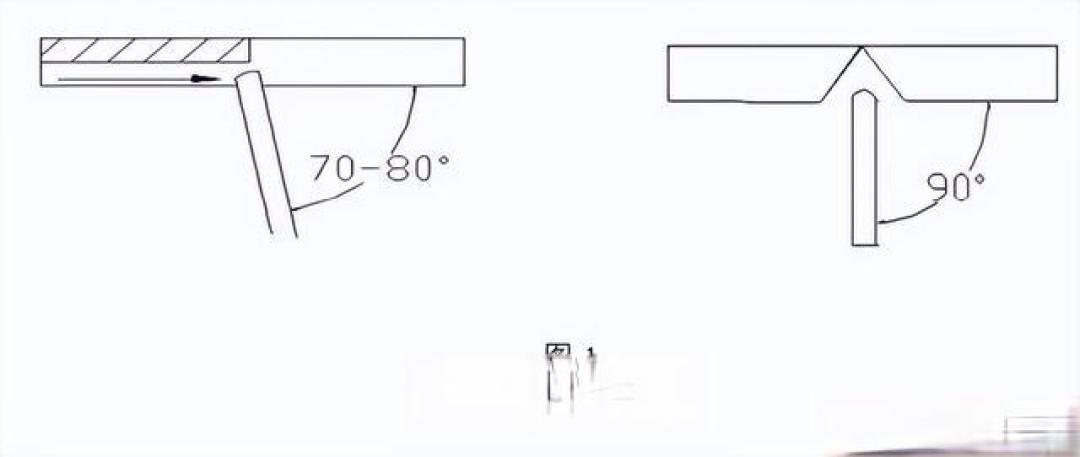

打底焊是成败关键。引弧后需短弧向上顶送，待形成熔孔后，采用小幅度锯齿形运条，在坡口两侧稍作停留，保证根部熔化0.5-1mm，并始终保持熔池小而浅。
填充焊前需彻底清理前一层焊渣。运条幅度可适当加大，并在拐角处停留，使焊缝中部略凹，为盖面做准备。填充层厚度应低于母材表面约1mm。
盖面焊时，要在坡口两侧压低电弧并适当停顿，防止咬边。横向摆动速度要快，避免中间过高产生焊瘤。接头处理与填充焊相同，保证焊缝平滑过渡。
质量检验
焊后要求全焊透，且不得修磨或返修。外观检查要求焊缝表面无裂纹、未熔合、夹渣、气孔等缺陷。具体指标包括：咬边深度≤0.5mm，总长≤30mm；背面凹坑深度≤2mm；焊缝余高0-4mm；焊后变形角度≤3°。
内在质量通过射线探伤和弯曲试验验证。射线检测需达到JB/T 4730标准的AB级、II级合格。弯曲试验则依据TSG Z6002和GB/T 2653标准执行，确保接头具备足够的塑性。
掌握仰焊单面焊双面成型技术，是焊工从熟练走向精湛的必经之路。这份工艺指导将复杂的操作流程标准化、数据化，为技能提升提供了清晰路径。在实际操作中，如何根据不同材质和厚度微调这些参数？
