不只是更快！装机必备的SSD，究竟是怎么发展到今天的？

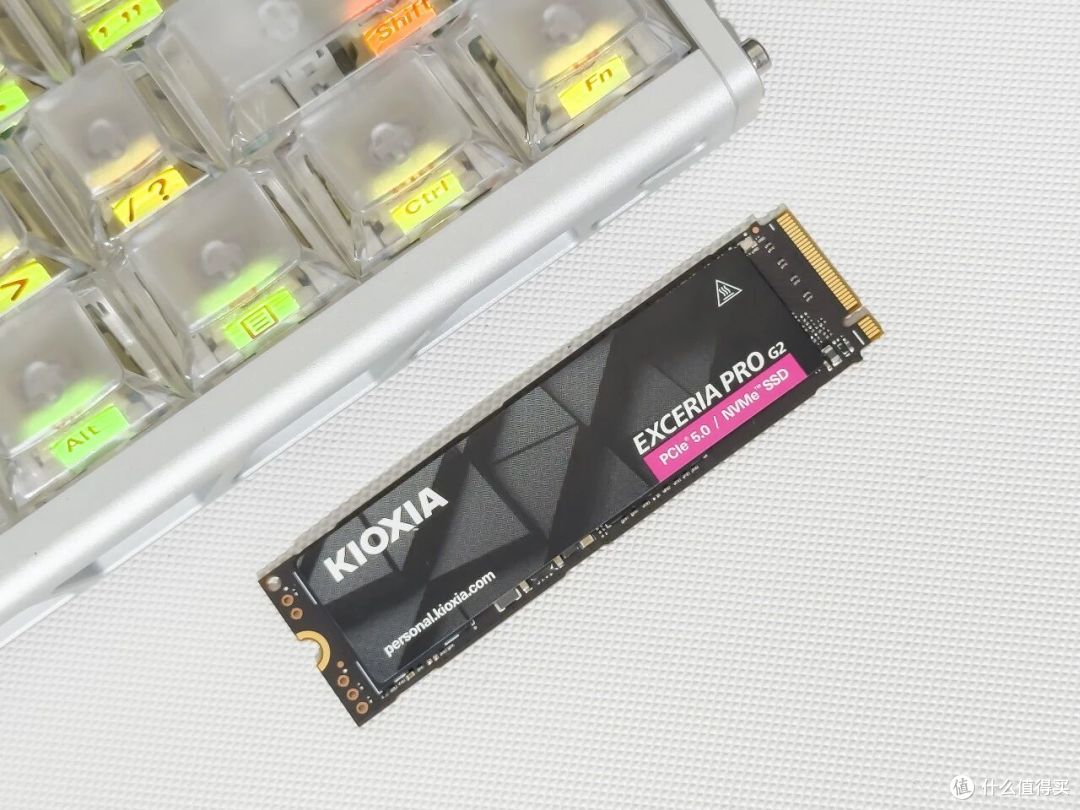

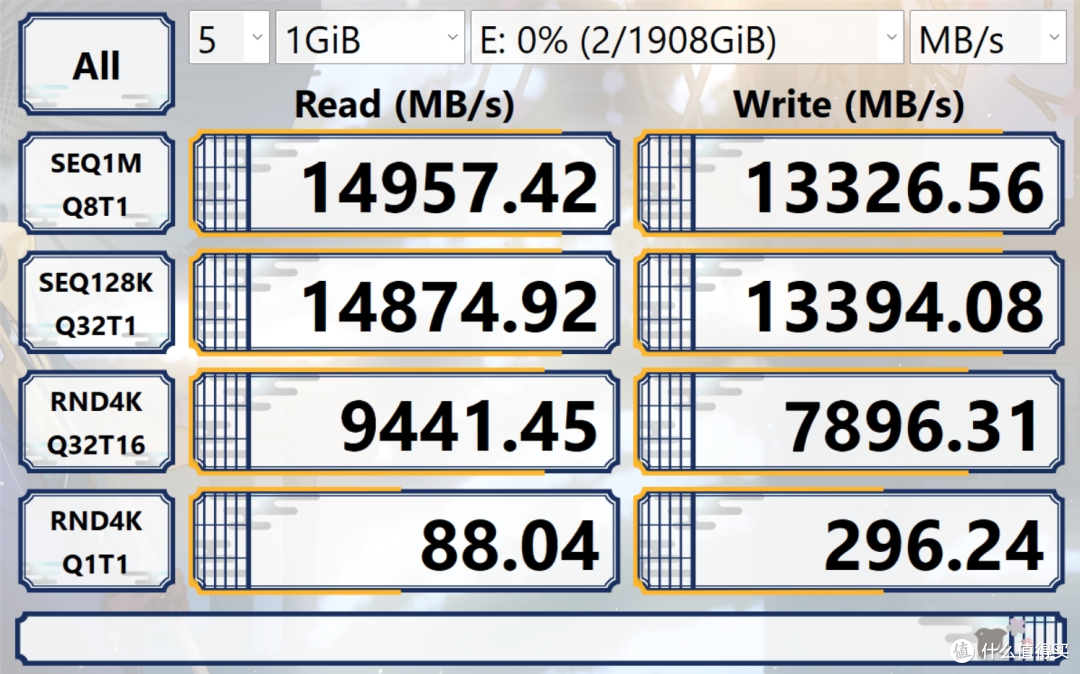

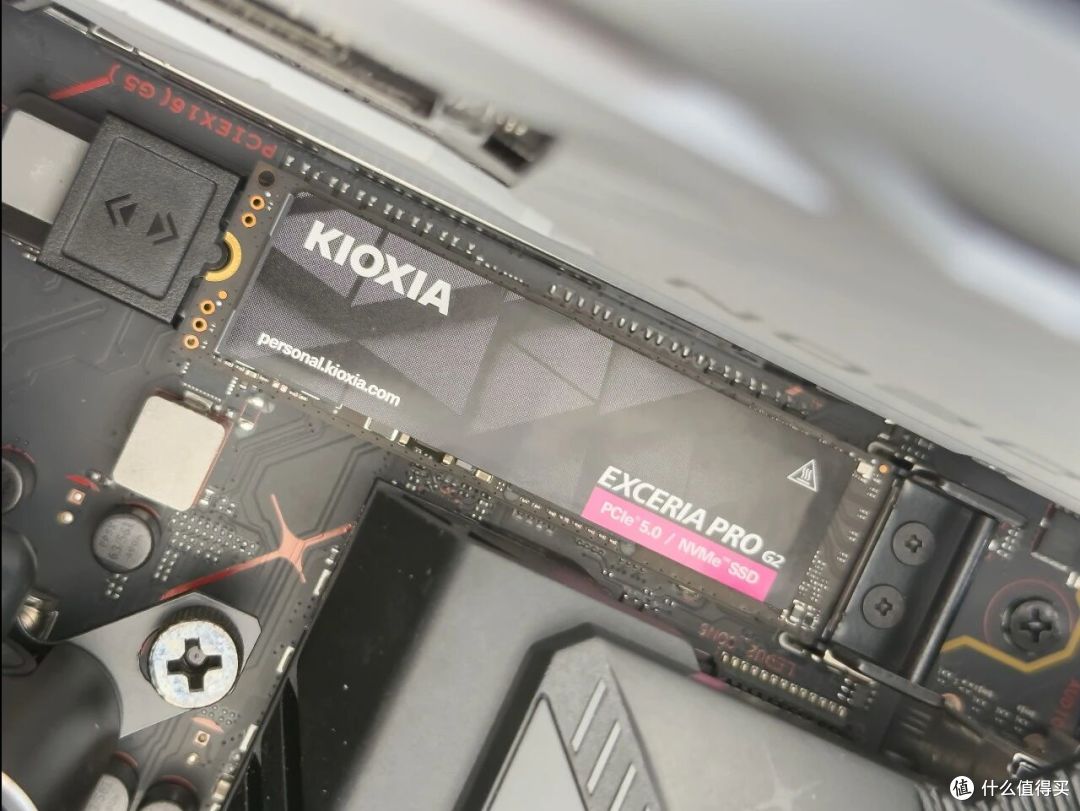

速度是评判SSD性能的重要指标之一，2026年装机，大家已经习惯优先考虑速度更快的PCIe 5.0 SSD。相较于主流 PCIe 4.0 SSD，当前高性能PCIe 5.0 SSD的顺序读取速度普遍可达到10000MB/s级别，像铠侠VE10这种旗舰款甚至能达到14900MB/s，应对剪辑传视频、游戏加载、本地AI模型等场景效率更高。

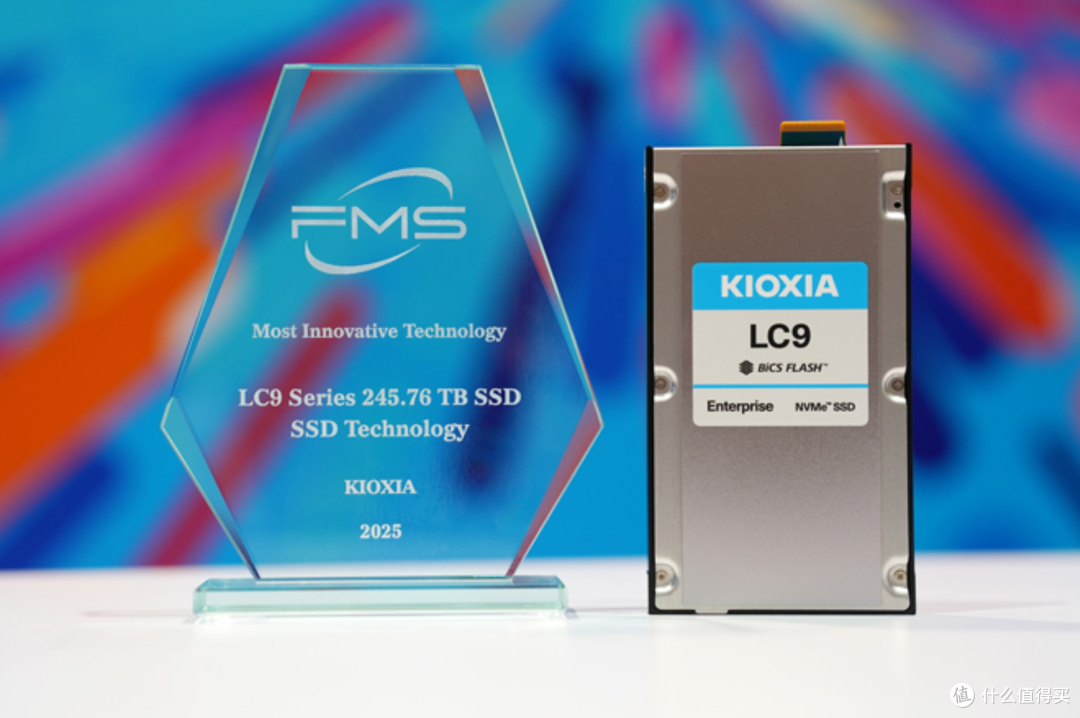

不仅速度越来越快，单盘所能承载的容量也越来越大，铠侠LC9系列、美光6600 ION等企业级SSD可达245TB，普通的消费级SSD也有8TB的规格可选。

SSD的容量与速度并不是一蹴而就的，从最初的雏形发展至今，历经过多次迭代，所以这篇文章不介绍某款具体的型号，主要聊聊SSD背后的故事，加深对SSD的了解，以后选择这类产品也能更加清晰。

一、装机必备的SSD，到底是个啥

SSD 的核心组成通常包括主控和 NAND 闪存，部分产品还会配备独立 DRAM 缓存或采用其他缓存方案，数据存储在闪存芯片中，无需机械运动即可读写。在装机领域，与之对应的是HDD（机械硬盘），利用磁性盘片和磁头来存储数据，是传统的电脑存储设备。

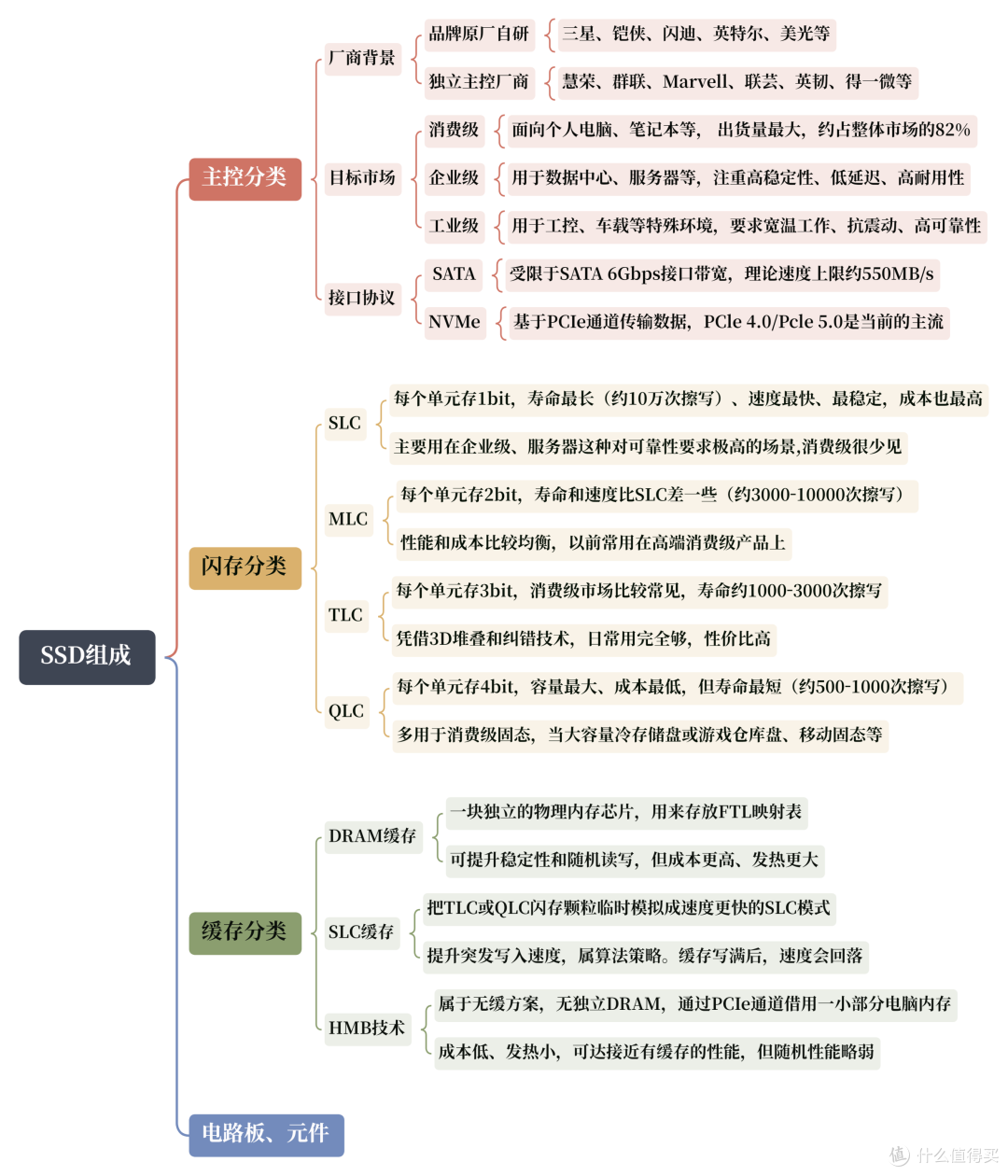

大家都知道，SSD体积更小、重量更轻、速度更快，咱们是使用硬盘的，不是研发硬盘的，所以硬件层面的差异就不过多赘述了。不过SSD之间的区别、分类还是可以了解一下，这里直接做了一张图，关于主控、闪存、缓存的分类都很清晰，直接看图就行。

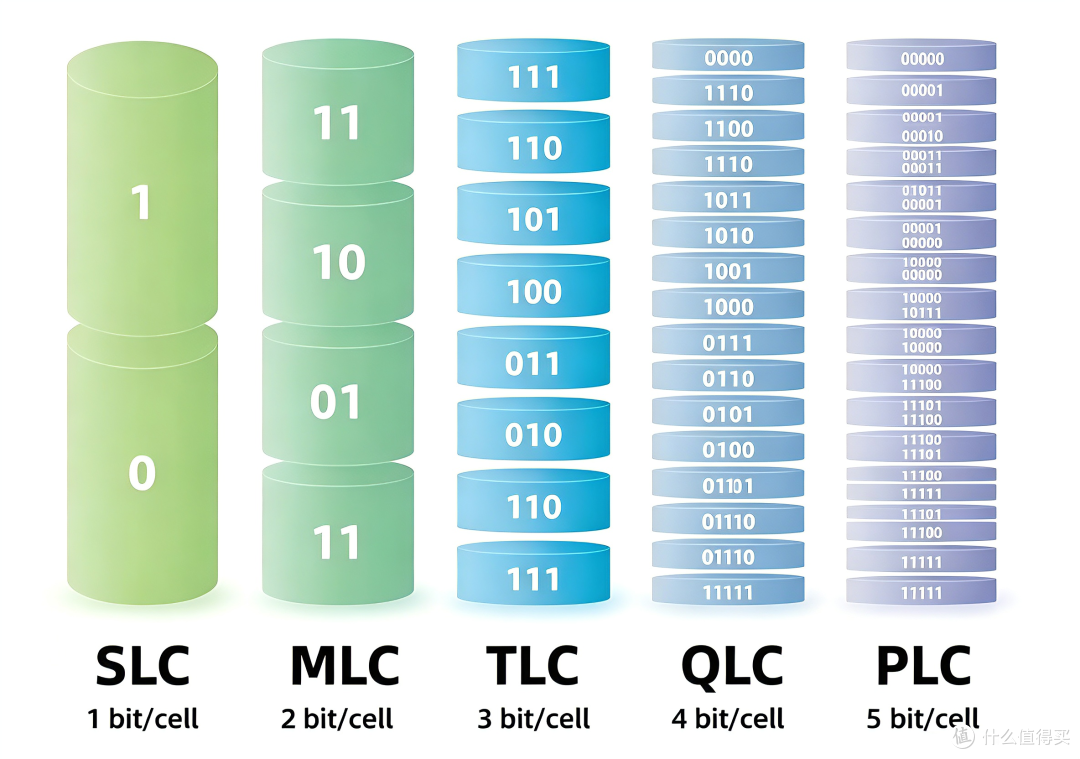

现在我们能买到的SSD，基本都是按照上面的分类进行组合，不同的主控、闪存和缓存方案互相搭配，形成差异和等级，从而卖出不同的价格，通常来说，TLC相比QLC具有更高的P/E次数和更好的耐久性，因此在高性能、高耐久需求的SSD中应用较多；QLC则凭借更高的存储密度和更低的单位容量成本，在大容量及部分消费级、企业级 SSD 中得到广泛应用。

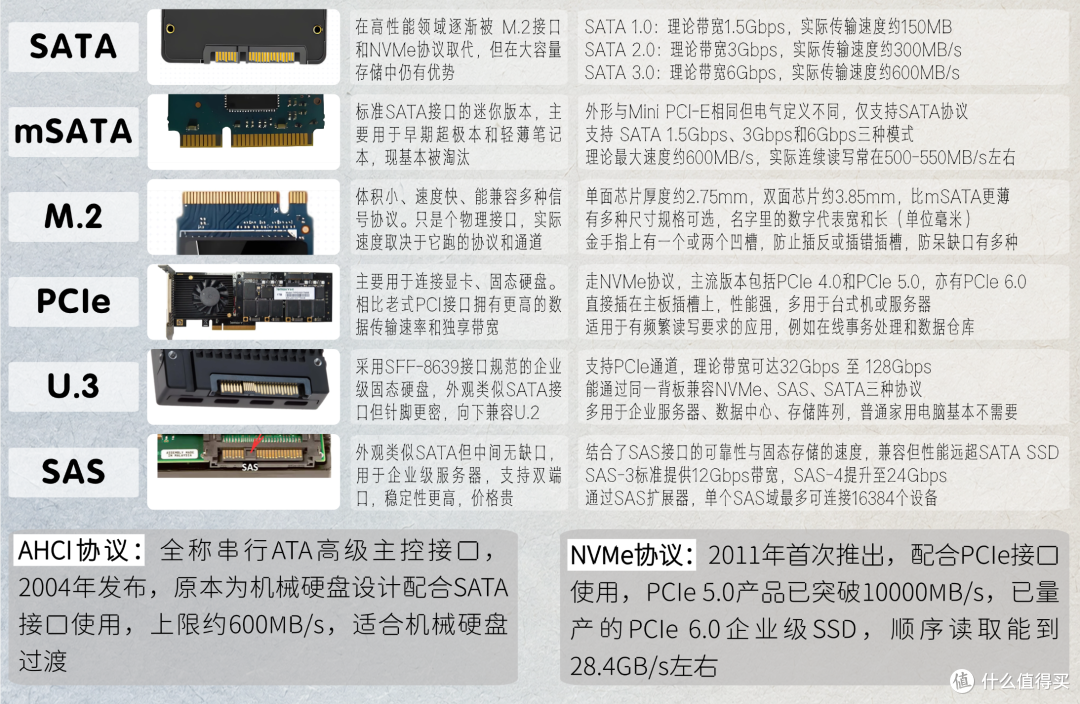

除了闪存和主控方案，SSD 在接口、形态和传输协议上也有不同规格。常见的有M.2、2.5 英寸 SATA、U.2/U.3等形态或接口，而PCIe和SATA则对应不同的传输标准，NVMe则是目前PCIe SSD常用的协议。

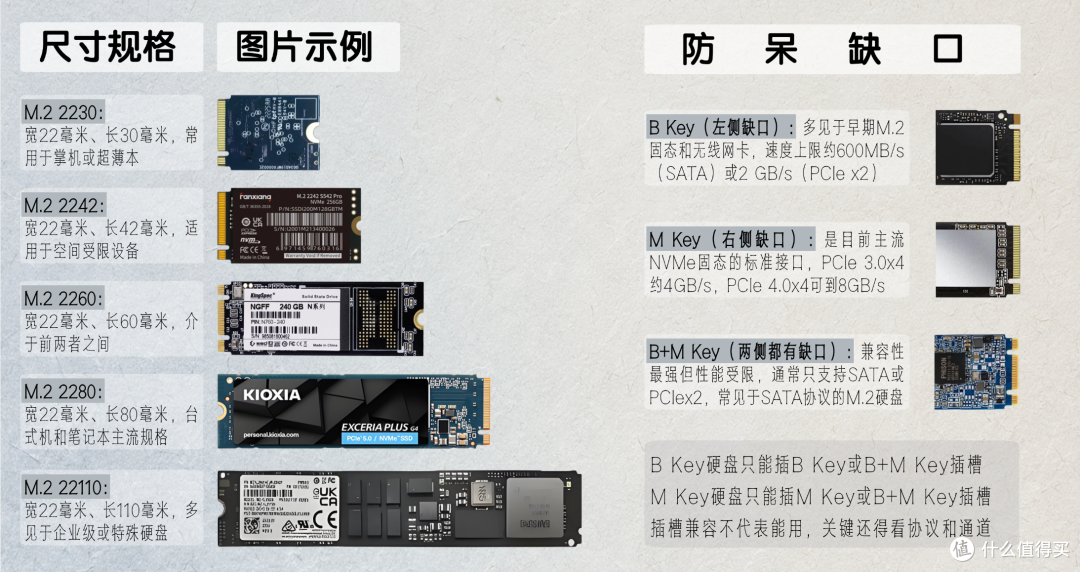

M.2 SSD大家都挺熟悉的，平时装机或者给笔记本拓展，用的基本都是M.2 2280规格的，其中22指的是宽度，80指的是长度，单位为毫米，此外还有2230、2242以及2260、22110等规格。而在防呆缺口上，根据位置和数量的不同也分为B Key、M Key、B+M Key，区别直接看下图。

对个人用户来说，通过以上几张图，基本可以对SSD有一个清晰全面的认知了，了解了这些信息，以后选择SSD的时候便可以知道什么设备配什么规格。另外，现在很多主板为了方便，除了支持2280的SSD外，插槽还提供移动滑扣，可以根据SSD的长度灵活调整，兼容更多尺寸。

二、价格比黄金还贵，SSD的诞生与发展

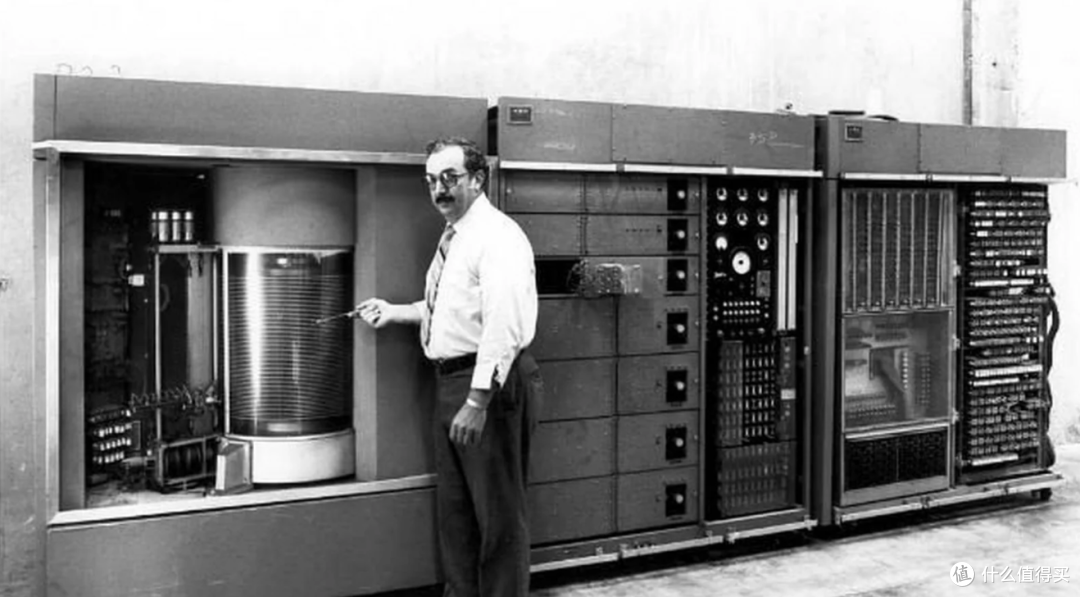

1956年，IBM发明了世界上第一台商用机械硬盘IBM 350 RAMAC，重量高达一吨，容量仅5MB。同时期，IBM还推出了“电容器只读储存装置卡”（CCROS），容量仅约30KB，这便是最早的固态存储雏形。

上世纪70年代，StorageTek公司研发了第一个固态硬盘驱动器（SSD Drive），Dataram公司推出了名为“Bulk Core”的产品，被认为是第一款商用固态硬盘，由8块大电路板组成，总容量仅2MB，但售价却高达9700美元。

早期闪存SSD都局限在工业、航空、军工领域，只有几十MB，容量依旧小，价格依旧高。并且早期使用的都是RAM-SSD，一旦断电数据就会全部丢失，因此通常需要配备笨重的电池。真正让SSD走向大众的，是NAND闪存技术的成熟与应用。

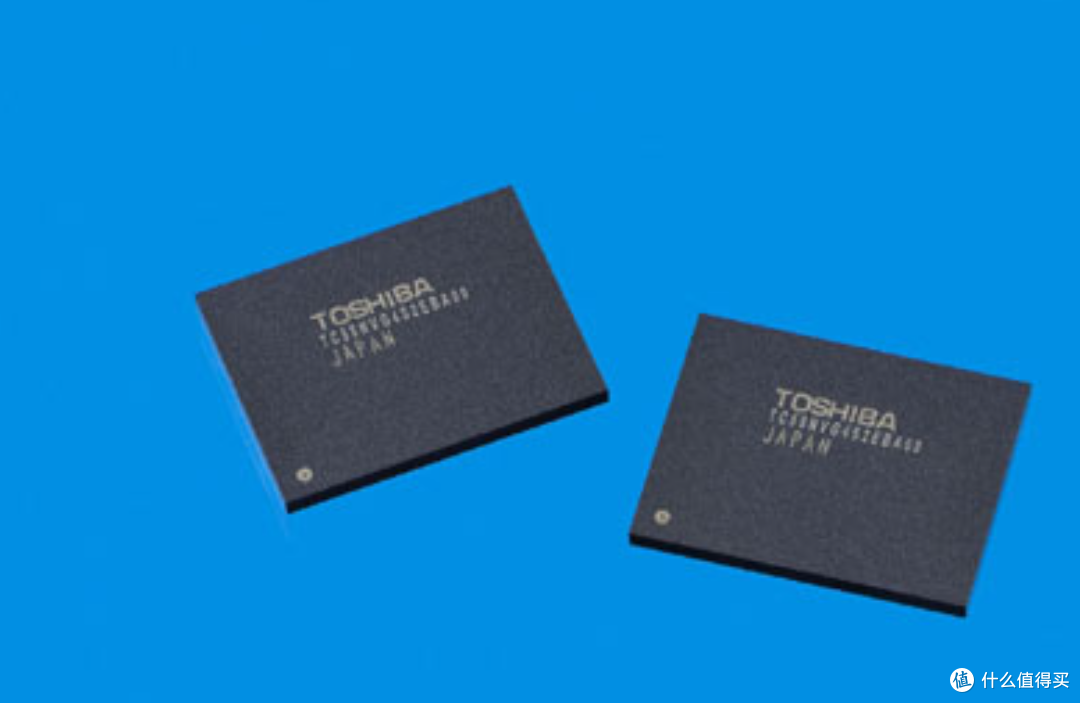

1984年，东芝的舛冈富士雄提出了Flash Memory（闪存）的概念；1987年，东芝进一步发明NAND Flash，为后来的高密度存储奠定了基础；1988年，Intel推出了NOR Flash产品。

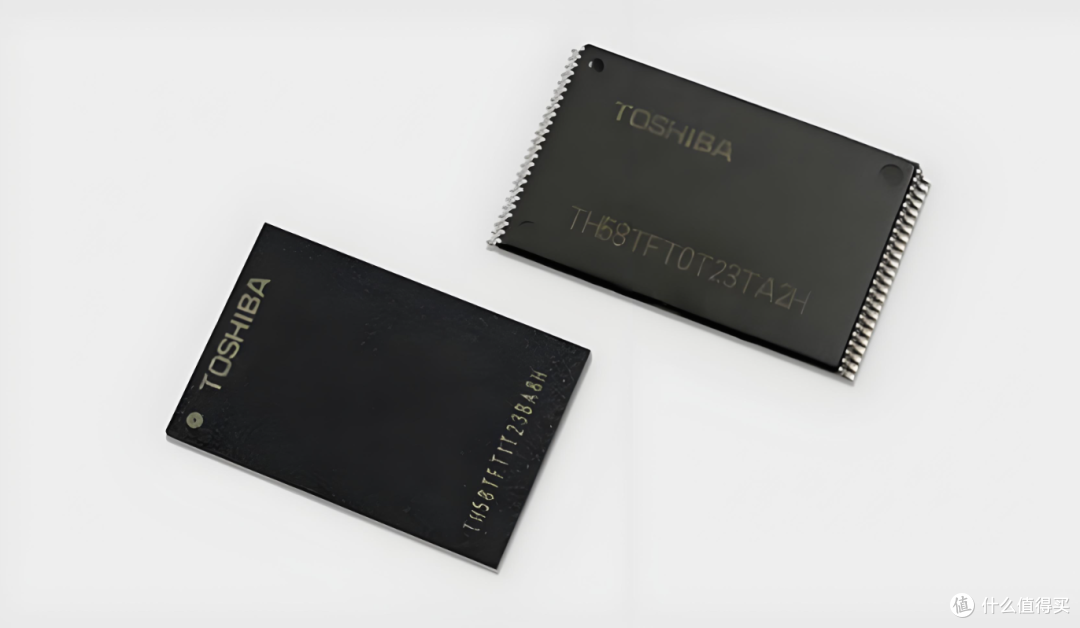

1987年，东芝发明的NAND闪存，成为SSD的理想选择，直到今天也在被广泛使用。东芝量产NAND闪存则是从1991年开始，除了发布全球首个4MB NAND闪存外，东芝还公开了NAND闪存的规格，以促进其普及。

进入 2000 年代后，NAND Flash SSD 开始逐渐走向商业化应用。相比早期 RAM-SSD，NAND Flash 具备断电后仍能保存数据的优势，也推动了闪存 SSD 的进一步发展。与此同时，Intel、美光、闪迪、三星等也在布局，闪存SSD凭借掉电不丢数据的优势，开始逐步取代RAM-SSD成为市场主流。

三、速度大提升，“全民”普及时代到来

SSD实现量产后，接口沿用机械硬盘的SATA，标准2.5英寸外形，可以直接替换笔记本硬盘位，早期SSD多采用SLC闪存，虽具备较好的耐久性，但制造成本居高不下。

2007英特尔推出的X25-M容量达80GB，让普通PC用户认识SSD，但售价接近4000元，堪比高端玩具，不过也是在同一年，东芝对外公布BiCS FLASH三维堆叠闪存构想，提出跳出平面NAND制程瓶颈的解决方案，为后续3D-NAND埋下伏笔。

真正的改变出现在MLC闪存发明之后，MLC每个存储单元可存放2bit数据，在当时实现了更高的存储密度，并兼顾了较好的耐久性，因此推动了SSD向消费市场进一步普及。

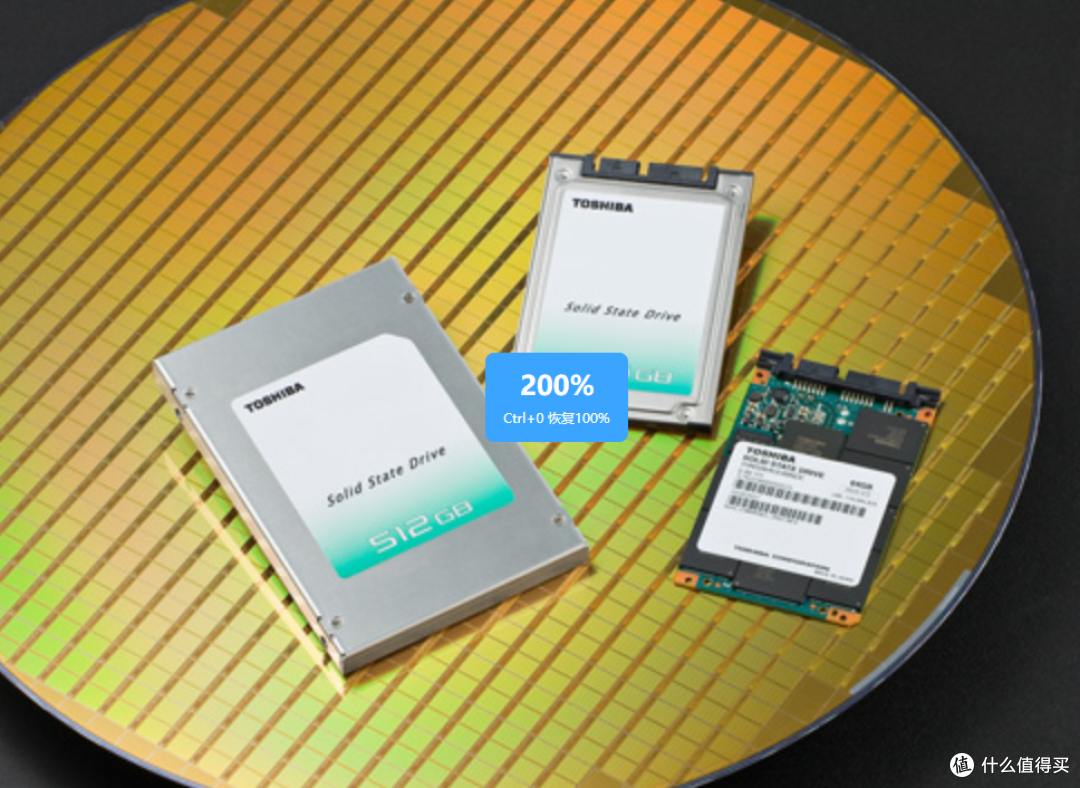

东芝推出19nm、15nm制程MLC颗粒大量供给OEM固态硬盘市场，同一台电脑换装SSD后，开机、软件加载速度成倍提升，但受限于SATA Ⅲ的接口带宽，消费级 SSD 的实际顺序读写速度通常在500–550MB/s左右。

直到TLC闪存和NVMe协议+PCIe通道的应用，成功规避SATA的缺陷，PCIe3.0×4单向带宽约4GB/s，依靠更强主控LDPC纠错、SLC缓存技术弥补，M.2形态的SSD逐步成为消费级市场主流。

为突破平面NAND的物理极限，东芝开创性地研发了3D NAND闪存技术并将其命名为BiCS FLASH™，通过3D堆叠和架构创新，BiCS FLASH™ 为NAND闪存进一步提升存储密度、性能和能效提供了技术路径。

SSD进入3D NAND时代后，不只是东芝，行业内各厂商都在跟进自家的3D闪存方案，SSD也逐渐从奢侈品转变为电脑标配，更小的体积、更大的容量也推动了PC领域的发展。

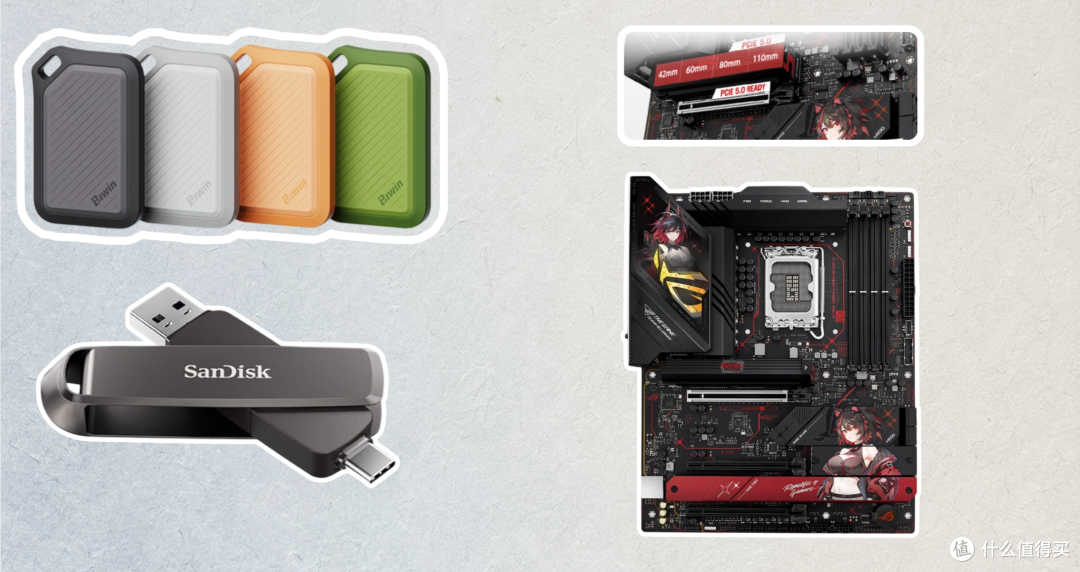

继TLC之后，QLC闪存的量产进一步降低了单位容量成本，也推动了大容量SSD的普及。PCIe 4.0 NVMe则让带宽翻倍，消费级SSD顺序读取也能达7000MB/s左右，M.2 2280成为主流，此外还衍生了固态U盘、PSSD移动固态硬盘等满足移动存储需求的产品。

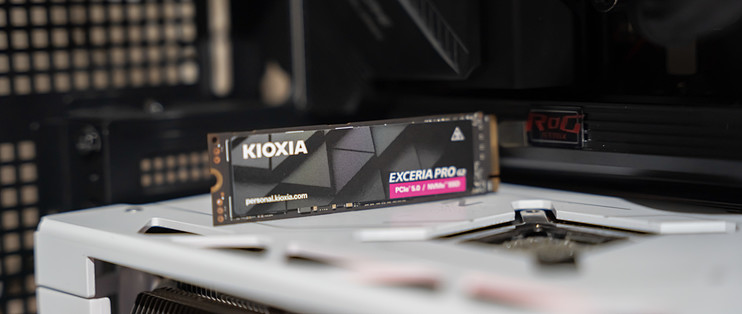

从2024年开始，消费级SSD步入PCIe 5.0时代，顺序读取速度可达10-15GB/s，AMD/Intel推出的新款主板以及一些新款笔记本电脑也开始配备PCIe 5.0 SSD插槽，当初《黑神话·悟空》上线就成了不少主板和SSD测评的工具。

近两年，随着AI基础设施和数据中心对高容量、高性能存储需求增长，NAND Flash供应链的产能配置发生变化，消费级SSD的成本和价格也受到一定影响。但相较于早期80GB约4000元的价格以及更早期几十MB上千美元的价格，依旧要便宜不少。回望这段技术变迁，恰恰印证了一句话——一切革命性的技术，起步时都贵得近乎荒诞，或许下一次改变，同样会从一颗更小、更快、更便宜却又更强大的闪存芯片开始。
