庆祝开工,装一台RX 5600XT的异型机箱主机开启复工潮
不知道各位日常对于异型机箱怎么看?这两年机箱市场上也是出了各种类似MOD型的成品机箱,这类机箱相比传统机箱来讲无疑更吸引一部分年轻玩家。原本MOD才能获得的特别设计,现在有不少量产款可选,这次我就入手了一款乔思伯的TR03:一款三角形设计的机箱。特别的设计会让我想起之前外星人的一款主机,这次就拿这款机箱装一台中端主机吧。

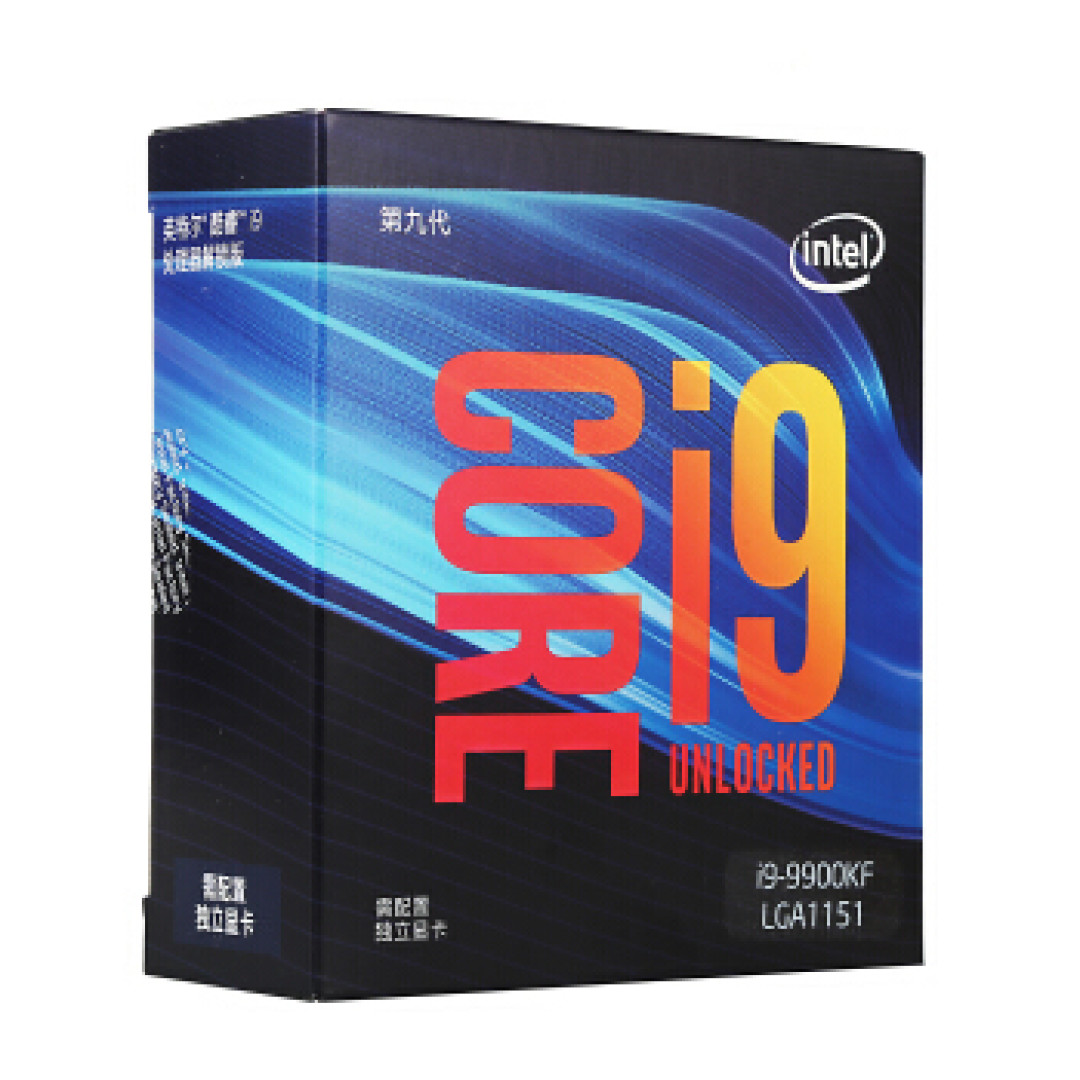

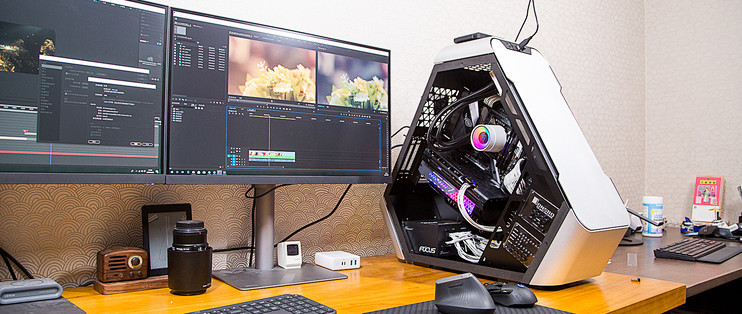

整体配置还是非常主流的,没有很强的游戏需求所以显卡选择了XFX的RX 5600XT这样的。XFX的战狼版的RX 5600XT外观和性能上我觉得都是不错的选择。对CPU有较高的性能要求所以选择了9900K,主要还是目前9900FK和9900K差价并不大,可能就30到50之间的差价。有核显保障的话,万一硬件遇到什么问题还方便测试。主板方面选择的是华硕的ROG系列M11G,这款主板只有两个插槽,所以选择了频率较高的金士顿的16G*2 3733Mhz 的 FURY。大概就这样。先附上一张桌面照,两台明基PD2720U组了双屏显示器。本身这款机箱我并没有搭配很多RGB灯光,不知道对各位胃口吗?
配置:
CPU: i9-9900K
主板:华硕 M11G
散热:九州风神 堡垒360 白色
显卡: XFX 5600XT 战狼版
内存: 金士顿骇客神条 FURY 16G x 2 3733Mhz
SSD: 金士顿 KC2000 500G
电源:海韵 FOCUS GX-750
机箱:乔思伯 TR03-A
可能大多数用户会觉得CPU上了9900K这样,显卡为什么没有上*级的显卡。其实也很简单,当你装了好几台2080或者5700XT这样的主机,后面发现其实对于游戏没有那么高的需求。平时在1080P分辨率下,可以畅快的玩游戏就行。追求极致画质的体验并不会很多,而且更多时候其实这台主机还是用来做生产力工具赚钱的。另外从配件方面也可以看出虽然机箱整看起来很特别,但是机箱内并没有安排许多RGB配件,主要只有水冷和加装的乔思伯的显卡支架可以发光。主要也是在几次RGB主机搭建之后,发现自己还是喜欢这样,有光,但是光不多而且完全受我控制。是个性的点缀即可,性能还是更主要。
装机思路:

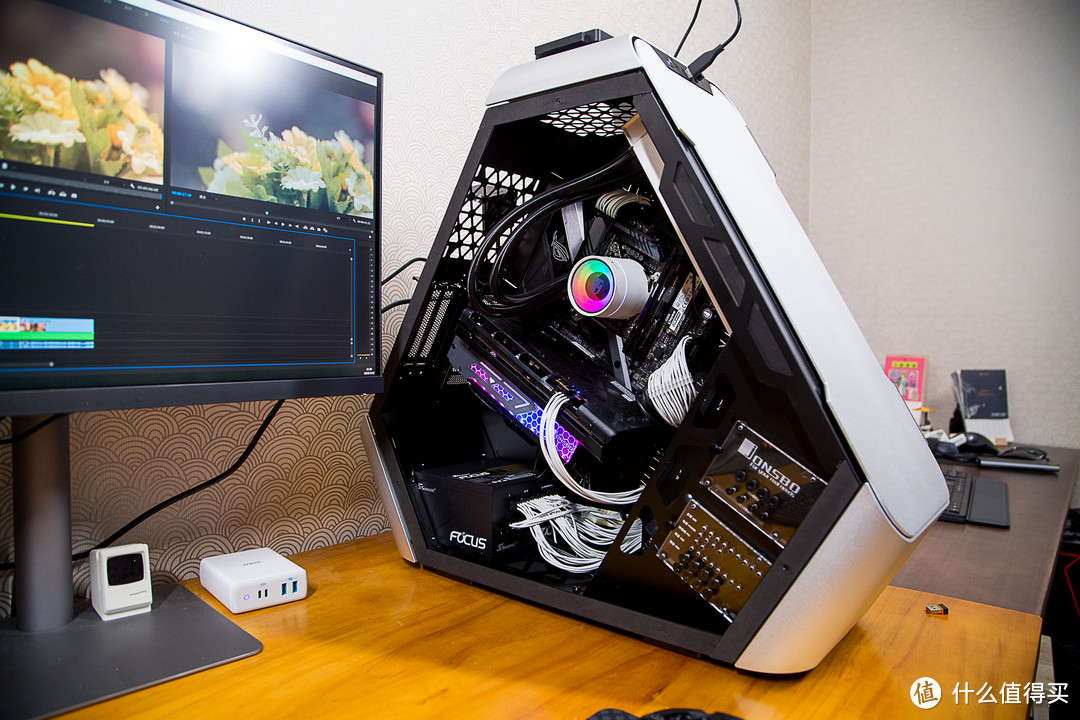

其实我是很喜欢这样的装机状态,不知道各位怎么看?选择一套合适的配置,喜欢的机箱、全模组电源搭配定制线使得整体都非常整洁。机箱内正常有可以发光的RGB设备,但是发什么光,怎么发光我来定。满足我对性能需求的同时又会是桌面或者桌子下方的一道风景。当然实际装好发现,这个机箱确实有点大,虽然我桌子2M长,但是两台明基的PD2720U之后给它剩下的位置也不多。
机箱选择上来讲,乔思伯TR-03这款机箱真的非常特别。作为一款全尺寸的机箱可玩性很高。整体斜插的主板设计,内部走线风道都设计的不错。空间很大,让装机可以更从容。当然在装机的时候也会遇到需要拆卸的很多,比如显卡竖装支架我嫌碍手拆了,后面为了装360冷排,又拆了不少东西。

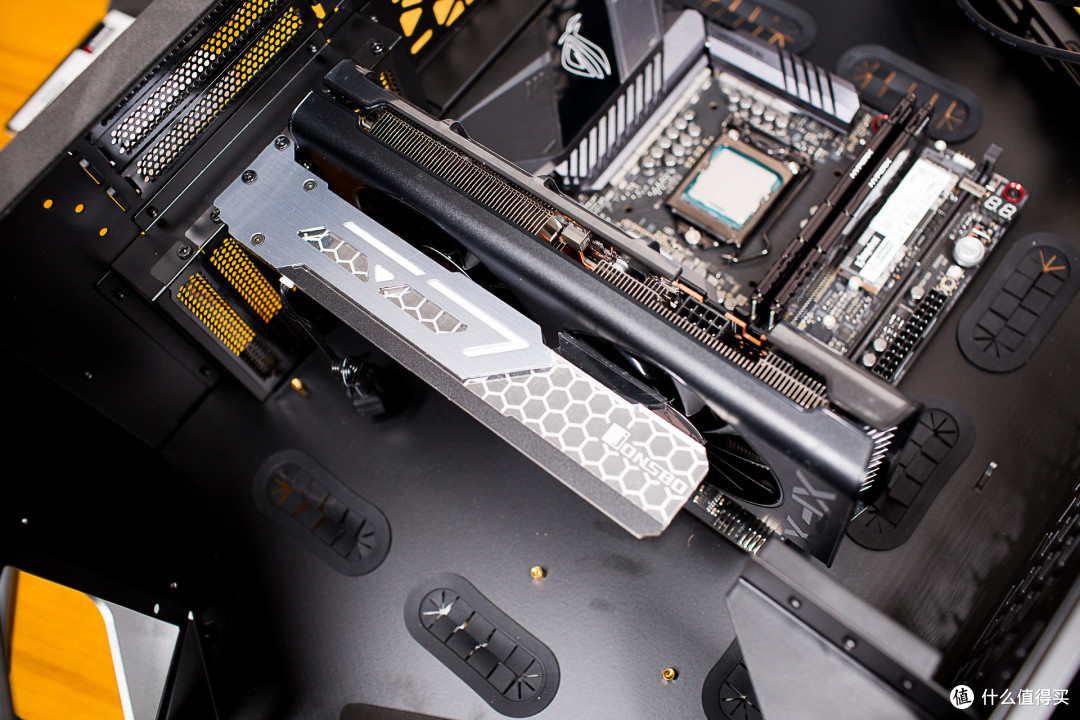

主板的原因,华硕的M11G这款MATX主板,配上这个支持ATX的箱子就会让观感看上去非常“空”。我就又搭配了一个乔思伯的VC-3显卡支架,可以为显卡提供支撑,避免显卡较重导致主板PCI变形。另外还支持5V的RGB灯光效果。
这款TR-03机箱有两个版本选择,可以选择前面板是钢化玻璃的或者铝版的。我这里选的是铝制版本的。对于TR03这款机整体的可玩性还是比较强的。前面板区域支持最大360冷排,其他位置也可以较好的设计整体水路。可以看到网上有不少改水冷的方案,当然对于风冷的用户也是十分友好,机箱深度238mm上大型风冷也是有足够的空间。

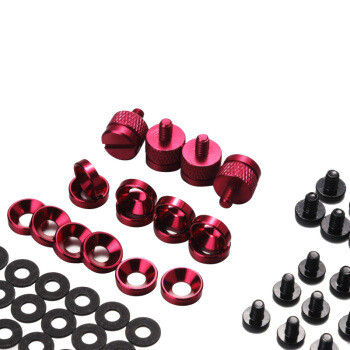

另外为了好看我还入了一盒这样内六角的螺丝,搭配红色的碗型垫片。之前一直想买这样的螺丝,感觉很好看。但是对于尺寸买多大的很纠结,毕竟没经验。在选VC-3显卡支架的时候看到原来乔思伯还有这样一套工具盒 ,直接为玩家配好了这些螺丝。
这么一小盒三十块钱我感觉略贵吧,本身单独买可能花这么多钱。只不过自己分别去买需要花不少时间去选购、查尺寸、以及搭配垫片啥的。是否需要还是看各位吧,毕竟一般买新机箱都会附送装机螺丝。需不需要为细节花心思看各位吧。
整体为了更加整洁,定制性还是十分必要的。TR-03本身为了方便走线设计的还是很不错的,整体空间大,前后都设计方便走线、理线的位置。
海韵的FOCUS系列电源,本身采用全模块设计。所以自己定做一套全模块线材可以更方便走线,更合适的线材长度、定制化的颜色都会更满足个性化用户需求。当然非原装线材也可能影响电源的稳定性,还是尽量找到一家靠谱的线材定制商家吧。
摆拍一张RGB效果图,可能对于RGB玩家来讲我这个实在光源太少了。但是我就觉得这样就挺满意了,两个灯光区域。冷头和显卡支架都支持RGB灯光控制,可以根据自己需求调整。如果需要主板的灯光也可以联动,但是我给管了。
另外对于九州风神这款360EX冷头设计我觉得厂商是花了心思的,本身可能由于安装的愿意可能导致logo会反制。但是这个冷头盖子可以打开,调整冷头位置,而且还带了可替换logo区域。实际效果还是不错的,不知道各位怎么看?当然现在还有不少品牌推出了内置LED面板可自定义显示的冷头,期待九州风神进一步跟进这样的个性化设计吧。
简单性能测试:
配置方面,我们通过娱乐大师查看一下。i9-9900K+AMD RX 5600XT的组合,搭配32G内存整体跑分也是达到了52W。对于配置上对CPU性能有较高要求的用户来讲,可以多拿一部分预算用在CPU部分。
用CPU-Z查看了处理器和内存参数,测试成绩:i9-9900K单核得分583.6,多核得分5677.7,测试是在默认频率下测试的,CPU未进行超频。

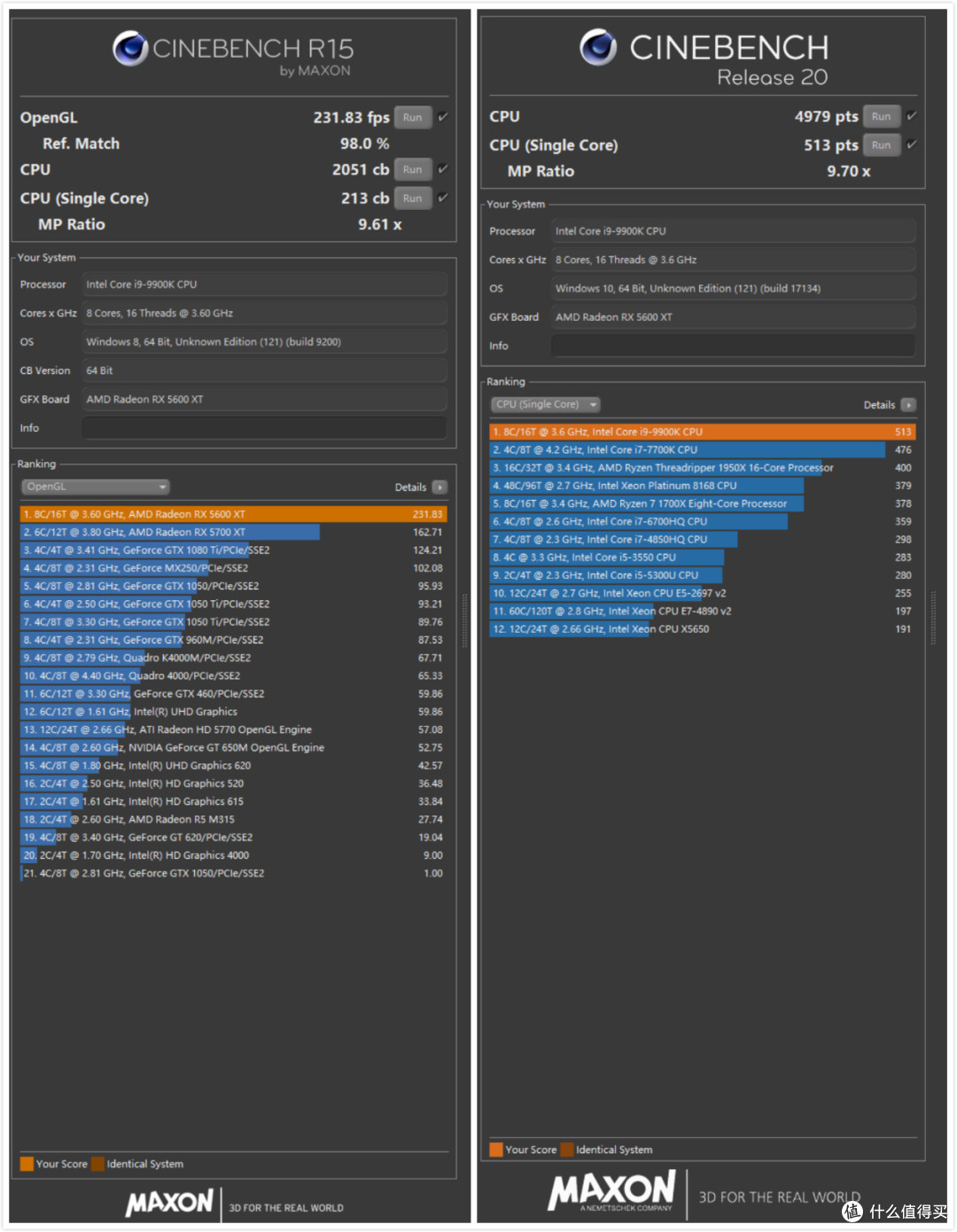

通过Cinebench R15以及R20测试可以看到:R15测试9900K,多核分数为2051cb,单核分数为213cb。R20测试CPU,多核分为4979pxs,单核分数为513pxs。这个配置用来做剪辑一类的工作都没问题,毕竟Adobe一类的软件也都需要良好的CPU处理性能。
PCMark10方面总得分6323,常用基本功能9477,生产力8191,数位内容创作8841。
SSD方面没什么说的,重要资料都在NAS里面。一般主机有500G到1T都足够了,测试也可以看到KC2000速度表现还不错,整体读取更强些,写入稍弱。
内存测试,从AIDA64这款软件的读写测试也可以看到读写都可以超过50000MB/s,延迟也不错。内存未进行超频,在开启XMP后在3733Mhz下测试的,可见读写还是不错的。相比之前的常见的3000频率或者3200评论,性能提升还是比较大的。
显卡方面双风扇的战狼XFX 5600XT 温度表现控制的不错,在甜甜圈烤机10分钟左右时温度在76℃上下。在整体稳定。
3D MARK测试成绩也可以看出,如果你是游戏用户的话5600XT其实更适合在1080P这个分辨率下玩耍。虽然频率接近5700,但是显存带宽上还是有些弱势的。另外就是6G的显存与5700来讲还略微有些差距。
游戏体验:
《PUBG》应该是当下最火的FPS游戏了,但是游戏对硬件的负优化设计也让玩家叫苦不迭。这里也测试了1080P分辨率下开启高特效的游戏帧数曲线,具体的参数在游戏加加上都有显示,大家可以参考一下,像是CPU/GPU的占用情况、运行温度等等。整体可以发现对显卡的压力还是比较大的。
在《古墓丽影》这款游戏上可以看到在4K画质下运行选择最高画质后平均帧数为72帧(测试时用的显示器是4K的,所以在默认4K环境下测试了游戏表现)
《战争机器5》是一款去年发布的游戏,本身对于硬件优化还是不错的。一样在4K分辨率下通过游戏内置的硬件基准测试软件进行硬件测试,可以看到平均帧数为78帧,整体测试曲线也基本一致,没有较大浮动。
对于喜欢《战争机器5》的玩家来讲,很多应该也是《孤岛惊魂5》的玩家。这款在2018年发售的《孤岛惊魂5》也是一款不错的第一人称射击游戏。通过测试可以看到平均运行帧数106帧,最低帧数96帧。整体的游戏体验也是不错的。
硬件开箱:
主板方面选择了华硕M11G,当然现在更期待M12G毕竟Z490感觉已经到了眼前。不过就目前形式看,M11G还是当前MATX选择中不多的高端主板了。
M11G绝对是算是华硕Z390系列中的小钢炮了,虽然只有两根内存插槽更像是加大版的ITX主板,为了频率牺牲了容量也是没办法的事情,但是这也显得这款M11G更适合玩家,毕竟2根内存比4根内存更好超频。
主板全貌,很难想象一款MATX规格的主板最高可以插入4根M.2的固态硬盘。在硬盘位右侧是dimm.2扩展卡位置。dimm.2扩展卡与内存安装方式一样,内部两侧可以各安装一个M.2规格的硬盘。加上主板上的两个一共可以配置4个M.2规格的SSD。
M11G上一个比较特别的是底部的各种接口都在主板底部向下设计,整体芯片组的散热也显得十分有设计感。前置的USB3.0和USB-C接口都在底部这个区域。
一体设计的I/O面板一览,配置非常丰富,1个键鼠通用的PS/2、2个USB 2.0、4个USB 3.0、4个USB 3.1(其中一个为Type-C)、一个HDMI 1.4b,双天线Wi-Fi接线接口、5个3.5mm音频和1个S/PDIF光纤输出。而且配置有BIOS Flashback按钮和Clear CMOS按钮,非常适合超频玩家折腾。

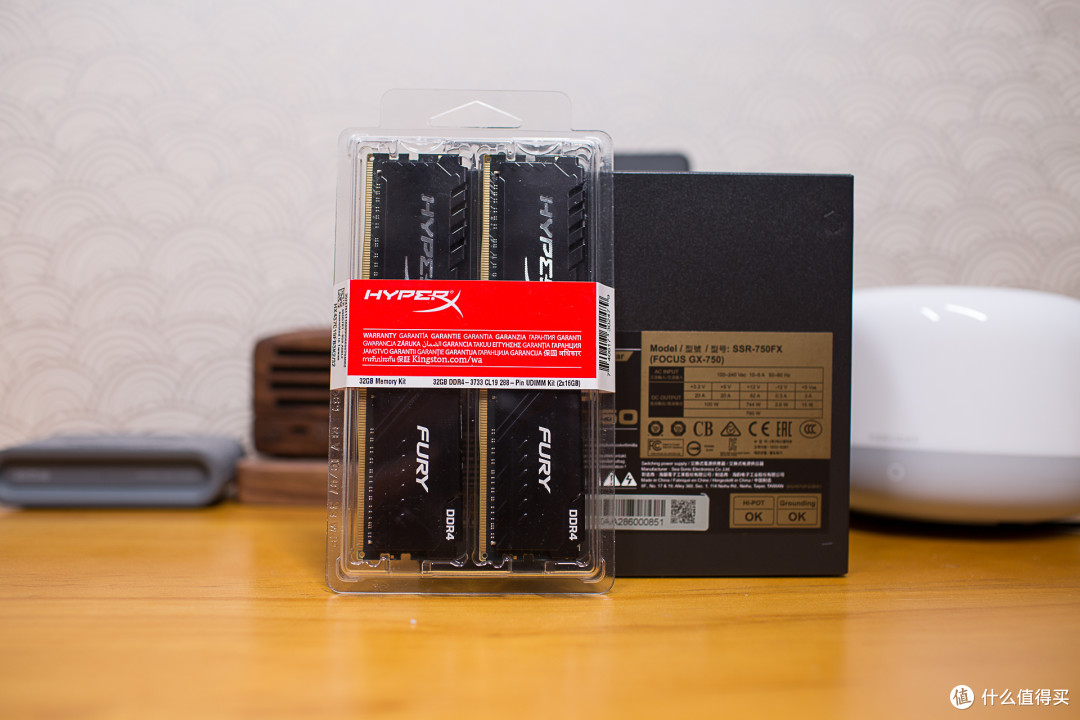

内存方面选择了金士顿骇客雷电系列,刚上市的3733Mhz频率而且是16G*2的组合,虽然不是RGB灯条。但是性能足够,而且价格更好些。如果有RGB需求的话可以直接选择灯条版本,一样有32G套条可选。另外对于高频率有需求的用户来讲,一步到位3733起步,相比很多3200Mhz的条子来讲,读写速度的提升还是不小的。而且价格相差也并不很大。
这个最新的FURY 雷电系列 与之前最大的变化就是“机枪型”散热马甲了,采用低矮式散热盔甲。与RGB版本最大的区别就是这款取消了灯条设计。低矮的马甲高度也更接近一般普条,有着不错的兼容性。外观看起来也不那么钙。当然这次更新的FURY优势肯定还在于其颗粒了,毕竟可以直接提供3733Mhz的XMP默认频率。
这款内存整体还是延续了之前金士顿骇客神条的风格,除了我上手的16G x 2版本最大还有32G 单挑可选。32G单条版本最高还有3200Mhz的。对于有大容量需求的用户来讲这样未来128G也更容易达到。
插入效果,不支持RGB确实有些单调。不过怎么说,如果是实用玩家来讲,更高的频率更大的容量才是用户应该看重的。当然如果需要RGB灯光,这款产品也有FURY RGB版本可选,一样有8G/16G甚至32G的选择。其中8G/16G都有3600Mhz和3733Mhz的套条可选。
显卡方面选择的是讯景(XFX)RX 5600 XT 6GB 战狼版双风扇版,整体造型延续了之前XFX显卡的煤气灶一样的设计风格。当然相比之前5700XT的战狼版,这块5600XT更像是5700XT海外版的设计。对于这样的命名我是不懂啊。性能方面RX 5600XT与RX 5700系列显卡的同款核心Navi 10,流处理器和ROPs数等参数与RX 5700一致。但是一般用户可能明显的会发现显存少了2GB,但是可以说其实RX 5600XT就是6GB显存的RX 5700吧。
外观方面采用双风扇设计,整体与之前的煤气灶风格采用了设计语言。另外XFX的RX 5600XT也有三风扇设计版本。我上手的这款是采用了双10cm的双风扇战狼版,搭配智能启停技术,在低负载的时候风扇是停转的。实际使用上发现大部门时间风扇都是停转状态的,在游戏中即使满转时风扇噪音控制的也是不错的。
背后一样是XFX的标志的背板,金属的背板可以有效地帮助其散热。金属背板的设计也可以看出这款显卡并没有减配,另外散热上也是这样。
从侧面可以看到采用两段式三热设计,内部还有4根6mm纯铜复合热管设计。搭配纯铜散热底座可以更好的覆盖核心以及显存区域,保证散热和显卡性能的稳定。
接口方面还是熟悉的3个DP接口+一个HDMI接口设计。对于有多屏显示输出的用户来讲,这样的设计也可以有更多的选择。当然日常对于游戏用户来讲,RX 5600XT的性能其实也是不错的,具体测试可以在之前的测试中看到。
单8pin供电设计,相比RX 5700功耗降低了不少,150W的功耗设计,当然最主要的是价格便宜了。
SSD方面一起拿了金士顿的KC2000,这款SSD之前也用过一次。全新的主控搭配最新一代的3D NAND闪存颗粒。性能还不错,但是你也会发现与金士顿之前的A2000似乎好像差不多?定位上我是有些搞不懂,不过价格和性能都算是不错,最高更是有2T版本可选,当然我其实更推荐是1T版本了。

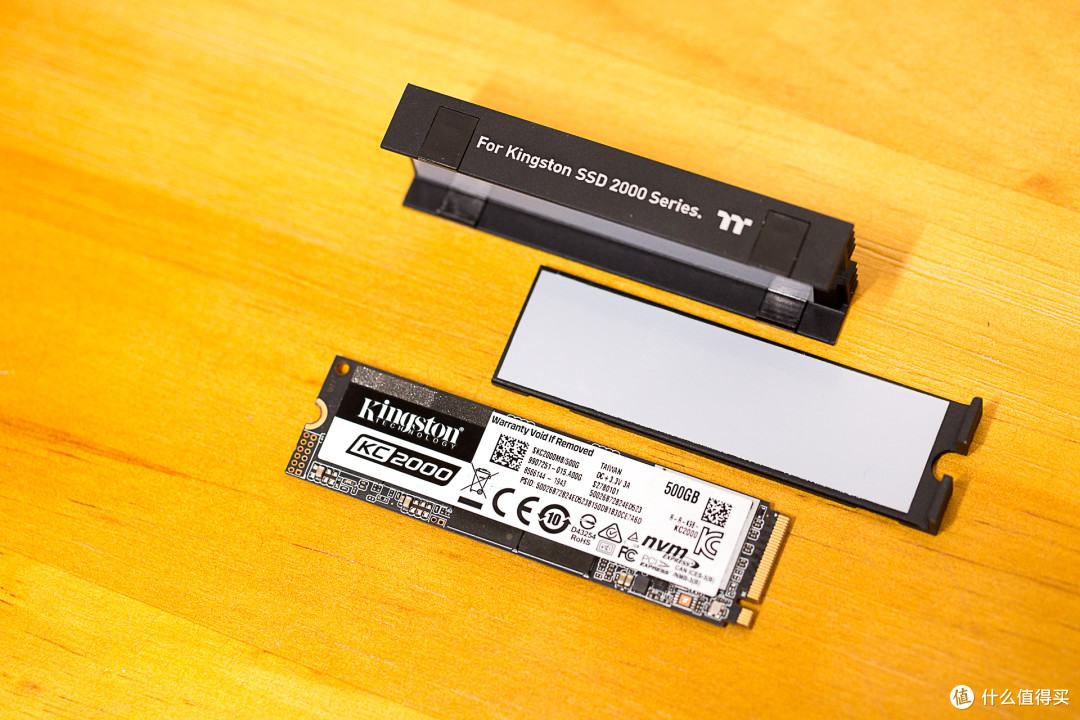

与A2000一样,KC2000也附送了金士顿联合TT出品的散热片,做工感觉还是不错的。但是款式是比较基础的了,侧面印有Tt的Logo和对应型号的标注。此外可以看到不同其他预装的散热,这款散热采用了双面设计,上下两片散热片内侧都预装导热垫来进一步帮助产品散热。
固态的配色风格一样采用黑白配色设计,M.2的接口设计,2280的长度尺寸。黑色的PCB设计,我是没有截掉上面的这层贴纸,但是一样可以看到背面的颗粒。从网上的资料可以看到这款KC2000 500G版本采用的主控是SMI SM2262EN。支持PCIe Gen3 x4, NVMe 1.3和8通道NAND。内部颗粒是源自东芝的96层BiCS4 3D TLC NAND。缓存方面是两颗256MB DDR3L DRAM作为外置缓存。当然不知道今年金士顿作为存储大厂会为用户带来PCIe 4.0的产品吗?
电源方面选择的海韵的Focus系列的GX-750这款,750W设计的金牌电源。Focus系列也是海韵经典系列,采用全日系电容设计。也是很多玩家首选的电源了,在定位上仅次于旗舰的Prime系列。
这款GX 750电源采用ATX标准尺寸设计,14cm机身兼容绝大多数机箱。92%的效能转化,10年质保,以换代修都是很多用户选择它的原因。10款十年质保的电源什么概念?基本每年在更新的新平台,新显卡你都换一遍了。发现电源还是这款Focus,它可以作为传家宝来用。
风扇方面采用的12cm的FDB静音风扇,日常配合海韵的温控技术,在35%到40%负载下风扇启停。所以对于噪音有较高需求的用户来讲,这款产品静音方面做的不错。
线材方面采用的是扁平线材设计,可以看到内附了两根8Pin的CPU供电线,支持CPU的8+4或是8+8供电设计。对于目前大多高端主板的CPU供电需求来讲是没问题的。对于想装高端配置主机的用户在电源选择上也要注意,如果线材内没有两根8Pin线的话,还是会影响性能的。另外像是注意布线会减少干扰等,此外也可以更好的兼容定制线材,保持低文波输出。

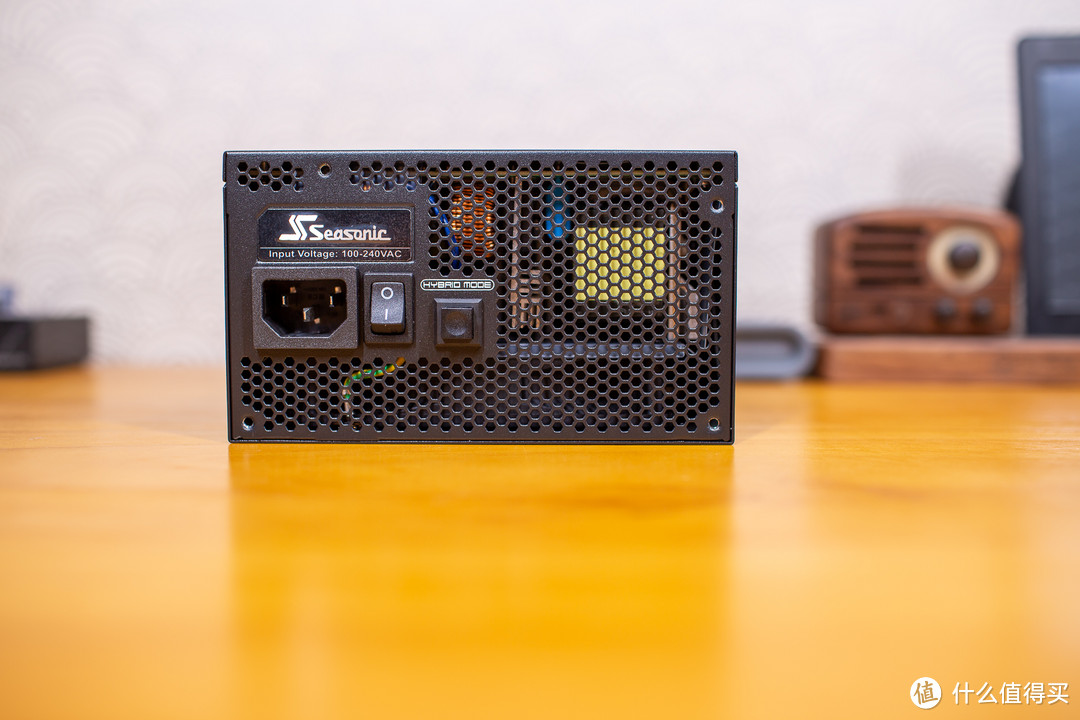

另外可以在电源接口一端看到Hybrid Silent fan control按键,这应该还是海韵产品的标配设计了。可以帮助电源实现更好的温度控制。

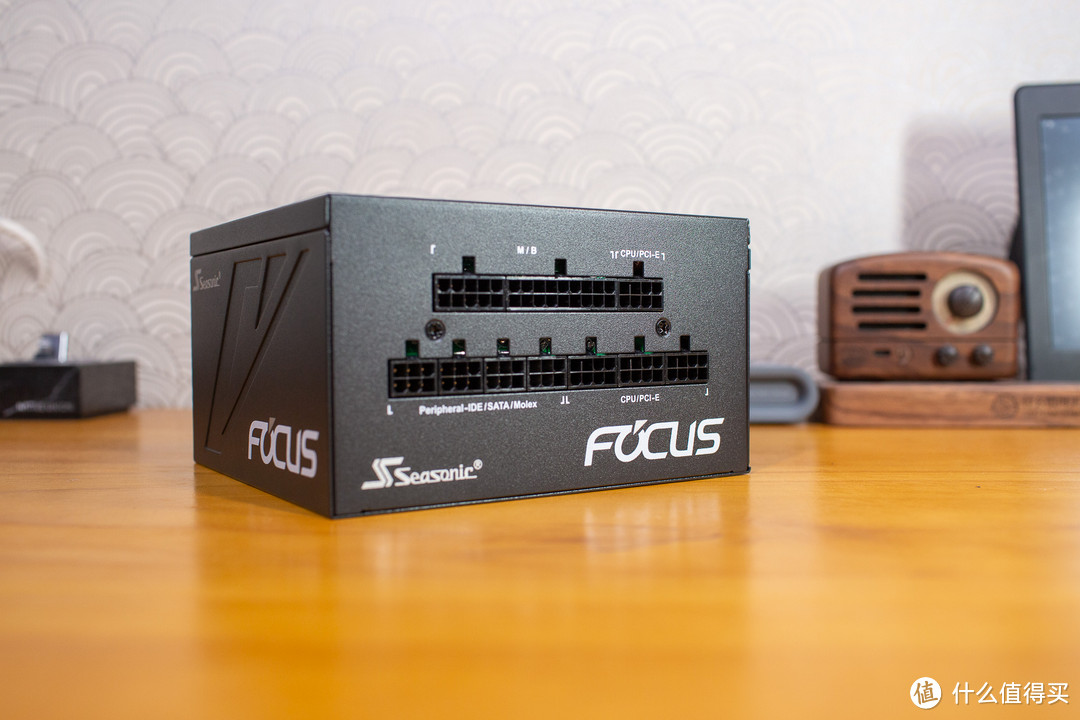

模组口分为上下两排,在模组口一侧均有字母标识接口类型,比如M/B、CPU/PCI-E等,方便接线时参考。双CPU 8Pin设计。可以满足X570、Z390等高端主板用户需求。而且重要的M/B接口、CPU/PCI-E接口采用分区插拔设计,可以根据自己需求安装。
虽然我选择的是一款非常紧凑的MATX主板M11G,但是在机箱选择上我也希望做一些新的尝试。所以我选择了乔思伯的TR03-A这款ATX机箱。可能仅是最初在网页上看的时候只是觉得这个款机箱很“特别”,但是当收到放在桌子上的时候我发现,好家伙。这款机箱简直是庞然大物,而且做工上会感觉感觉乔思伯的变化。
两侧的六边形钢化玻璃也是经过了特殊的切割设计,整体设计元素还是源于等边三角形切割设计的。斜插的主板和显卡支持竖装设计都让我觉得非常特别。
虽然整体作为等边三角形设计,但是为了打破三角形设计,还又做了三个角的切割。搭配了4mm的铝板,整体我很期待乔思伯后期可以推出白色或者黑色版本选择。银色的略显常规了些。
机箱背面设计了7条PCI插槽,另外可以看到它也支持显卡竖装设计,还设计了3个竖装插槽。毕竟一款千元以上的机箱现在大多都是会支持显卡竖装的吧。而且现在很多显卡设计的真的很好看,在风扇上显卡厂商也会花很多心思,如果机箱支持显卡竖装的话,你花高价买回的显卡这样才能得到更好的展示。
另外可以看到机箱内部的空间还是非常大的,而且为了方便走线,也做了很多开孔。和我之前装的乔思伯那款口碑很好的A4机箱一样,可以看到在右下角也设计了两块亚克力板上面是装机需要的螺丝。我是蛮喜欢这个设计的,不用在担心螺丝找不到的情况,亚克力板上对于螺丝用在哪里都有注明。就是如果你真的用的话,后期这里会显得不太美观,当然如果这里安装两块颜值不错的2.5寸SSD的话也是不错的选择。
散热方面我选择了九州风神的堡垒360EX White这款散热,来帮助9900K这个发热大户来发挥最佳的性能。包装方面依旧是熟悉风格设计,包装一角还特别标注着Anti-leak技术,通过这个自卸降压技术,可以防止这款水冷漏液的情况。
白色的冷排、冷头搭配黑色的水管设计,整体都显得非常漂亮。我是蛮喜欢这样黑白配的设计风格。当然需要注意的是搭配的风扇也是背白配色的,每个风扇上设计了缓震胶垫。
当然这款360EX,相比之前最大的改变就是这个冷头了。除了可以看到加了一个灯带之外,冷头的方向还支持改变。可打开冷天盖的设计也是为了防止由于冷头安装原因导致九州风神logo倒置的问题。另外在附件中可以看到还有一个空白的备用,可以跟进自身需求打造个性的冷头。
在冷排一侧可以看到冷排的头部部分可以看到“Anti-Leak”技术的泄压装置,动态调节冷排内部压力。当然并不建议一般用户自行拆解。
总结
这两年可以说随着电子竞技的发展电脑DIY市场又逐渐火爆起来,而且在AMD和Intel两家大佬神仙打架之后收益的肯定还是我们这些用户了,通过几次装机我也注意到性能方面与之前的几代有明显的提升,而且价格上也更加亲民。像是SSD和内存都是进一步走低。显卡方面,这两年更新的速度不算很快。更像是两家厂商在比拼刀法,细化市场需求。在AMD推出5700XT和5700之后,老黄也是接招让2060的价格更低,而且进一步推出了像是1660S以及2060S来正面接招。对于AMD粉丝来讲,其实可能更想说一句AMD YES吧。不知道后续推出的像是5600XT以及5500XT会逼老黄做出哪些更新呢?
最后也想问一下大家是否会对这样的MOD型机箱买单呢?
