维简U3L Pro - 自制蓝牙模块

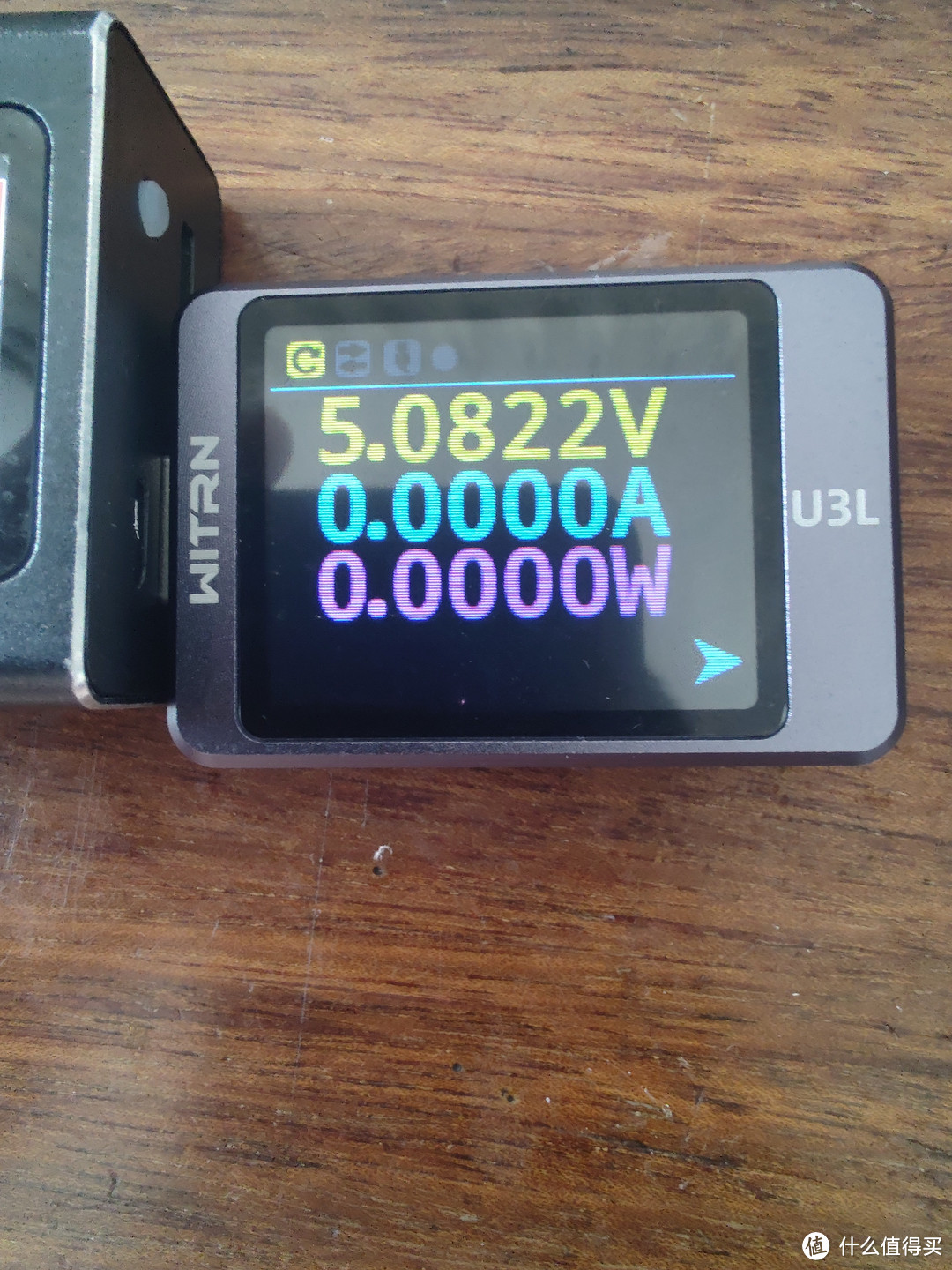

外观展示

内嵌开关，不突出

金属按键

公座带舌头，五针

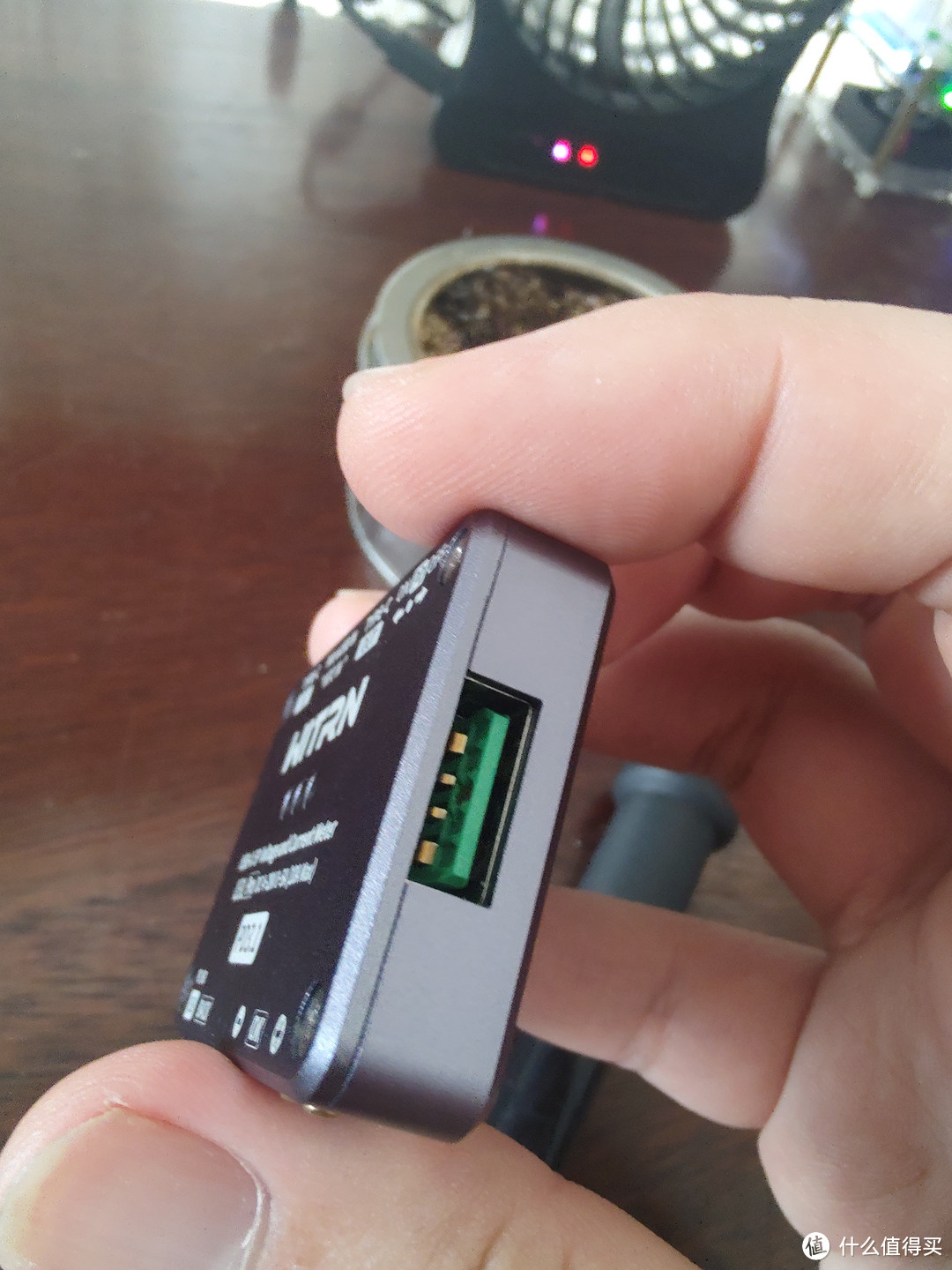

母座是带舌头的，五针口

使用感受

优点：

1、CNC铝合金外壳，手感很好

2、核心226没缩水

3、标配过10a电流

4、预留了蓝牙模块接口

缺点：

1、祖传马赛克屏幕，哈哈哈~~~

2、按键这次偏软，按起来软绵绵，段落感很差

这篇主要说下自制蓝牙模块，表的功能和使用就不细讲了，上个对比简单看下：

U3L Pro 在U3L基础上多了CNC外壳，重力传感器

自制蓝牙模块

表的蓝牙功能实现原理：

1、表核心使用的是stm32（mcu）

2、预留的蓝牙模块接口直通mcu，通过tx rx通道通讯

3、通讯部分没有加密和握手等限制，纯纯的tx，rx通讯

4、蓝牙模块采用从模式，数据透传起到与手机的通讯

蓝牙功能数据路由： mcu>蓝牙模块>手机>app

关键点（照搬就行）：

1、mcu与蓝牙模块 通讯的比特率：115200

2、蓝牙模块：从模式，数据透传状态

3、蓝牙名字：WITRN_U3LP_{SN} (注意sn是你表序列号，fix:WITRN_U3LP_100888)

[特别注意：表自带一个蓝牙重置功能，经过测试，由于能用的模块太多，内置重置的AT命令兼容不了所有模块，所以建议参考后续文章的手动配置，不建议使用此功能]

模块选择：

1、不用管蓝牙 3 4 5，这个无关紧要，都可以

2、供电3.3v

3、支持从模式

4、支持数据透传

5、支持tx rx通讯，比特率115200

6、支持蓝牙名字修改

各平台搜蓝牙模块 根据上述要求一个个对应都支持就行，其实几乎都支持，无广，反正买便宜的~

fix：需要注意下有些模块会有输入锁，要注意下购买的产品介绍

范例如下~无广~：

注意看我选的这个模块需要吧pin13 接地才能正常发送数据

自制模块流程：

需要使用的触点

首先把PIN13接GND,解锁输入

注意下这个步骤不是每个模块都有的，根据你买的不同模块要求操作，有些模块默认就是不限制，不需要这个步骤

把需要使用到的四个点用线接出来参考下图

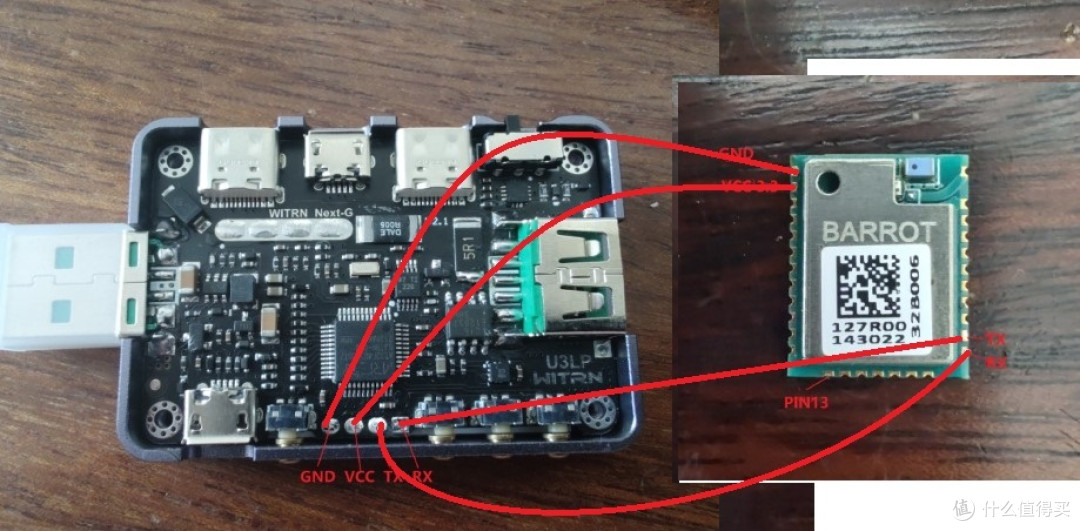

参考接线

模块配置：

[特别注意：表自带一个蓝牙重置功能，经过测试，由于能用的模块太多，内置重置的AT命令兼容不了所有模块，所以建议参考下述的手动配置]

需要使用到ttl通讯工具，最常见的是ch340，如下：

如果是多用模块记得切到ttl模式，跳线左边接23

我们需要用到左边的txd，rxd，右边的gnd，3.3v

接线：

接线方法，注意rx tx交叉接

配置：

接线完成后，把ch340接上电脑

电脑打开ttl软件，如SerialTest，其他类似软件一样用~

右边选择对应的com口和比特率

注意下端口每个机器不一样，自己设备管理器看看，不懂百度下，这里不科普了。

比特率注意选你购买模块的默认比特率。

然后选择右下角的打开。

点击左下角的数据标签

1、改蓝牙名字

在左下角输入框输入：AT+NAME=WITRN_U3LP_{SN} (注意sn是你表序列号，fix:WITRN_U3LP_100888)

2、修改通讯比特率（如需要，上面那个模块默认就是115200，不需要修改）

在左下角输入框输入：AT+BAUD=115200

其他可能命令：AT+BAUD8 （BLT-HC05模块）

3、主从模式（如需要，上面模块不需要，仅供参考）

在左下角输入框输入：AT-ROLE=0（BLT-HC05模块）

所有命令成功的话左上角会显示ok返回。

上述的配置完成后就可以拔掉，准备接到标上了。

表部分：

背面四个螺丝拆掉后，就可以直接拿下后

注意下四个按钮的金属件很小，容易掉

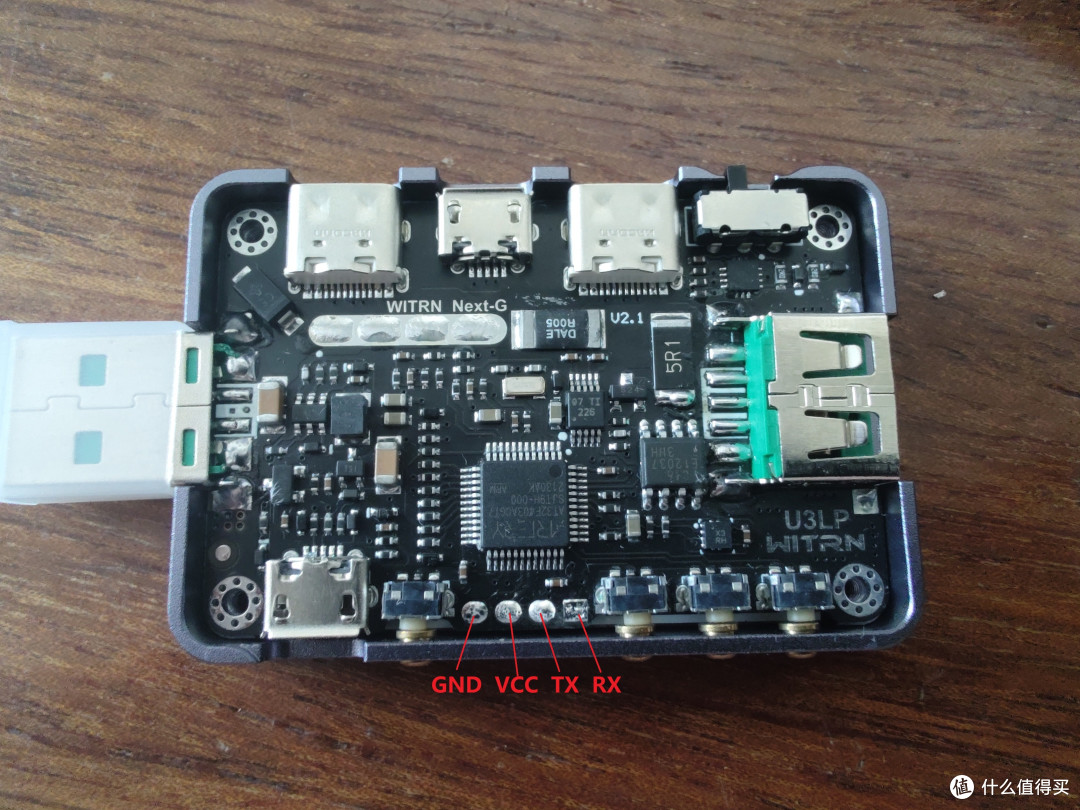

四个触点定义是：GND>VCC>TX>RX

固定方法，用背面3m贴合：

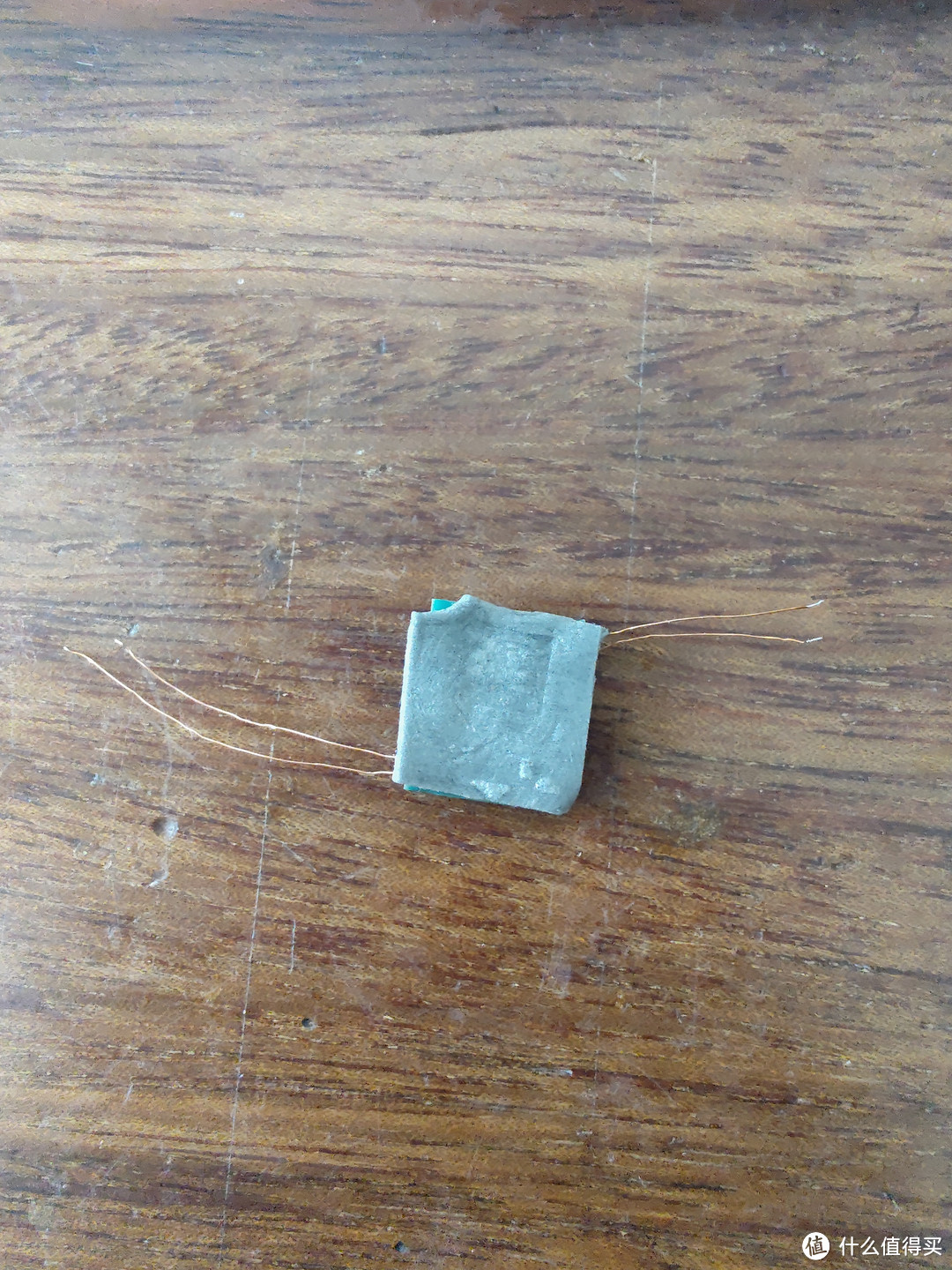

背面贴3m

接线：

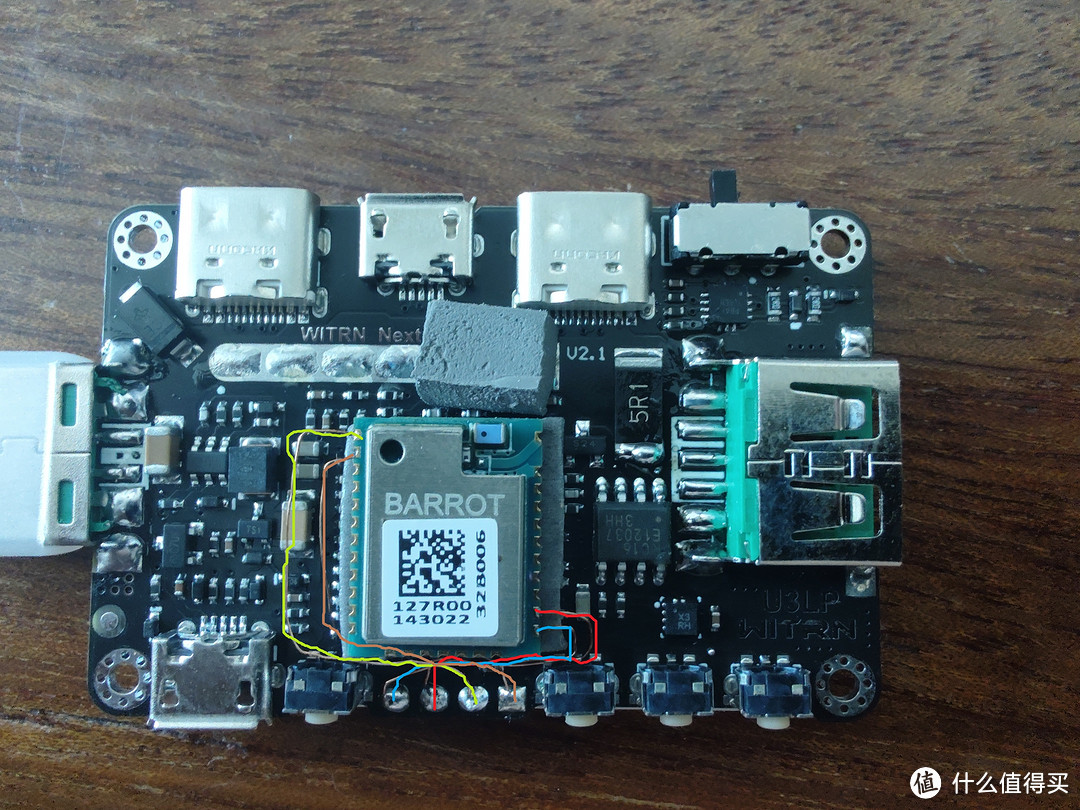

接线部分就完成了

使用部分：

1、安装维简的U3系列APP软件（https://www.witrn.com/?p=92）

手机安装下

2、给表通电

3、打开手机app，点击右上角的开始扫描

点击右上角扫描，看到前面设置的蓝牙名字

连接成功后，然后点击进入操作

然后就okk啦~~~

最后：

调整位置，上述模块刚好可以卡在背板的缝隙中。

自制蓝牙模块教程就完成了。

最后最后:

维简的表只要是 预留了蓝牙模块接口的，软件部分支持蓝牙的，都可以采用同等方法操作来增加蓝牙模块。

[特别注意：有些表自带一个蓝牙重置功能/初始化固件，经过测试，由于能用的模块太多，内置重置的AT命令兼容不了所有模块，所以建议参考上文的手动配置]

注意下表名字和表接口定义不一样：

WITRN_X 表:

蓝牙名字：QWAY_X_SN，接口定义：tx>rx>vcc>gnd

tx>rx>vcc>gnd

QWAY_X_SN

okk

最后最后最后：

还是要吐槽下，按键真的软，功能真的全，cnc真的手感好~

希望越来越好吧~
