拆解报告：TAOTRONICS TT-BH074颈挂蓝牙耳机

TaoTronics是Sunvalley深圳市泽宝电子商务股份有限公司旗下的音频品牌，产品线涵盖降噪耳机、真无线耳机、运动耳机、条形音箱和蓝牙适配器多种产品类型，其产品主要面向海外市场，在境外电商平台上有着不错的销量。

此次我爱音频网为大家带来了便是其旗下一款主打运动健身佩戴的产品TAOTRONICS TT-BH074颈挂式蓝牙耳机 。这款产品外观上采用了符合人体工学的设计并配备有耳翼，佩戴牢固。配置上采用了14.2mm的驱动单元，蓝牙5.0技术，支持AAC、SBC解码。还支持IPX7级防水，续航时间可达13h。下面来一起看下这款产品的内部构造吧~

一、TAOTRONICS TT-BH074 开箱

包装盒整体为白色调比较简约，采用了抽屉式的包装结构。正面有设计有缺口，方便取出，缺口处内部包装盒印有TAOTRONICS品牌LOGO。正面印有WIRELESS STEREO EARPHONES。

包装盒背面，有公司信息、认证信息以及其他一些注意事项标识。

包装盒内有耳机、收纳袋、数据线、产品说明书、两副耳塞、一个夹子。

网格收纳袋特写。

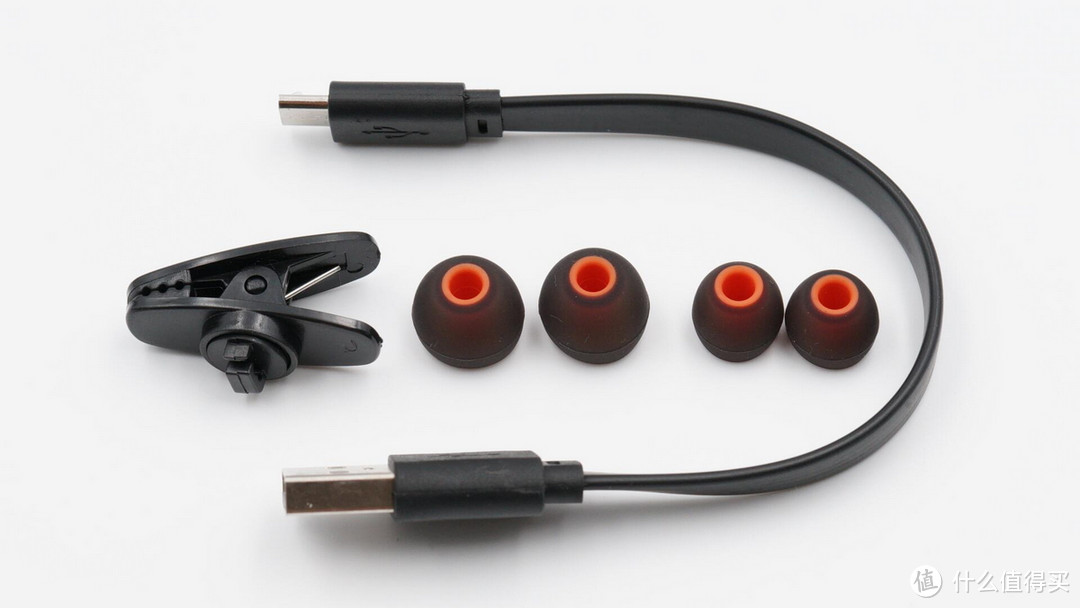

USB-A to Micro-B充电线，两幅不同尺寸的硅胶耳塞，以及一个用于固定在衣服上的耳机夹子。

TAOTRONICS TT-BH074耳机背面一览。

TAOTRONICS TT-BH074耳机正面一览。

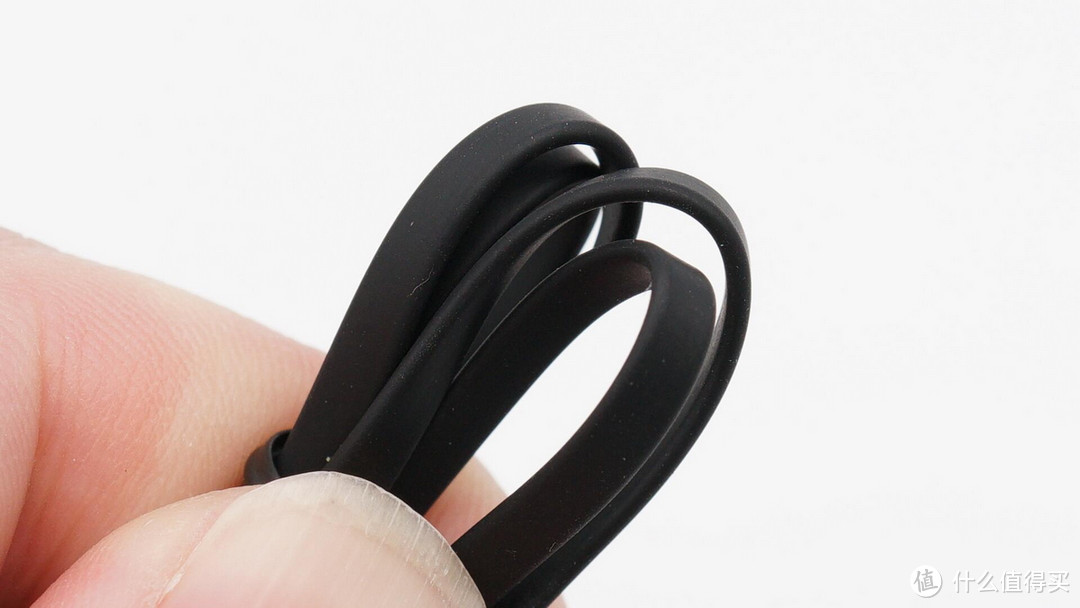

耳机线为扁平的设计。

固定夹子在耳机线上的结构。

耳机线标签印有产品名称：Wireless Stereo Earphones，产品型号：TT-BH074，FCC ID：2AFDGTT-BH074，输入电压：5V⎓500mA，以及Made in China等信息。

左侧耳机特写，L/左标识印制在橙色圆圈上，更加醒目。

右侧耳机特写，顶部有功能按键，底部有充电接口。

右侧耳机顶部功能按键依次为加音量减、暂停/播放键、减音量键。

底部充电接口、指示灯和麦克风开孔，充电接口有防尘塞覆盖。并贴有标签提醒，未充电时关闭防尘塞。

Micro-B充电接口特写。

靠近耳机出音管底部有一颗泄压孔，内部有白色防尘网覆盖。

出音嘴为圆形设计，上面有黑色防尘网覆盖。

我爱音频网采用ChargerLAB POWER-Z KT001 对 TAOTRONICS TT-BH074 进行有线充电测试，输入端功率约为0.3883W。

二、TAOTRONICS TT-BH074耳机拆解

从结构处撬开左侧耳机，腔体内是为耳机供电的电池。

四根导线分别连接扬声器单元和电池。

锂离子软包电池来自YJ言九电子，型号：YJ501220，电压：3.7V，容量：95mAh。

电池电路保护板由鑫飞宏的FHDW01高精度锂电池保护IC和一个FH8205A N-MOS管组成。

鑫飞宏FHDW01系列电路集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。采用SOT23-6小型化封装，外围元器件精简。

据我爱音频网拆解了解到，鑫飞宏的锂电保护方案目前已被漫步者多款产品和联想等品牌的TWS耳机大量采用。

鑫飞宏FHDW01锂电保护IC详细资料。

鑫飞宏FH8205A N-MOS管详细资料。

导线连接处有黑色热缩管绝缘保护。

撬开右侧耳机腔体，主板置于腔体内有一颗螺丝固定。

右侧腔体盖板内部结构一览，上面有贴片蓝牙天线，并有两个镀金触点与主板连接。

麦克风单元外层橡胶保护罩覆盖。

镭雕15S9RQ的MEMS硅麦，用于通话拾音。

硅胶物理按键特写。

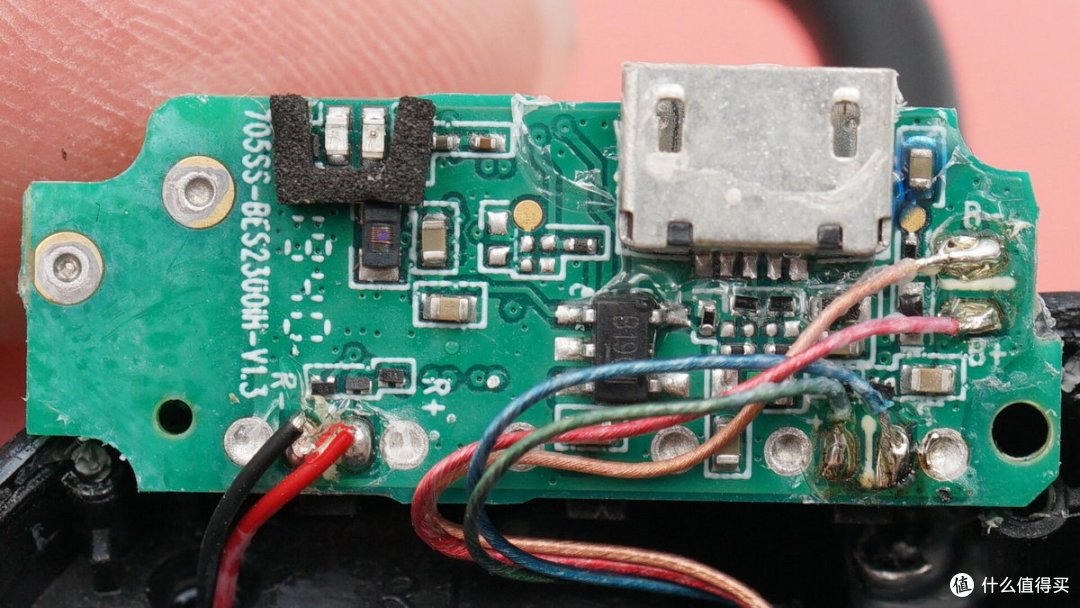

主板正面特写。

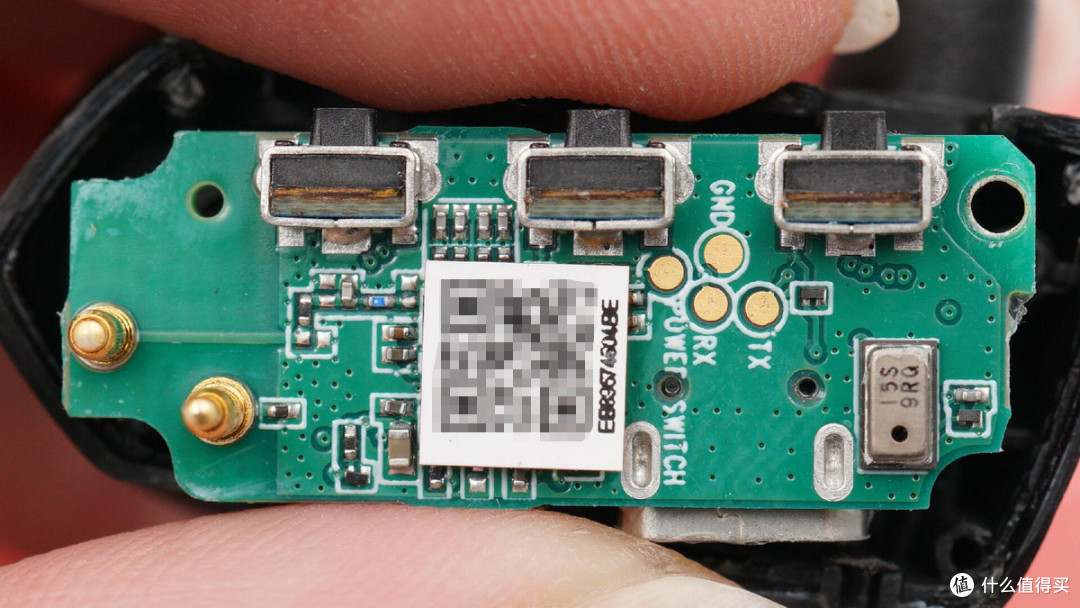

主板背面特写。

两颗LED指示灯特写，周围有黑色泡棉遮光。

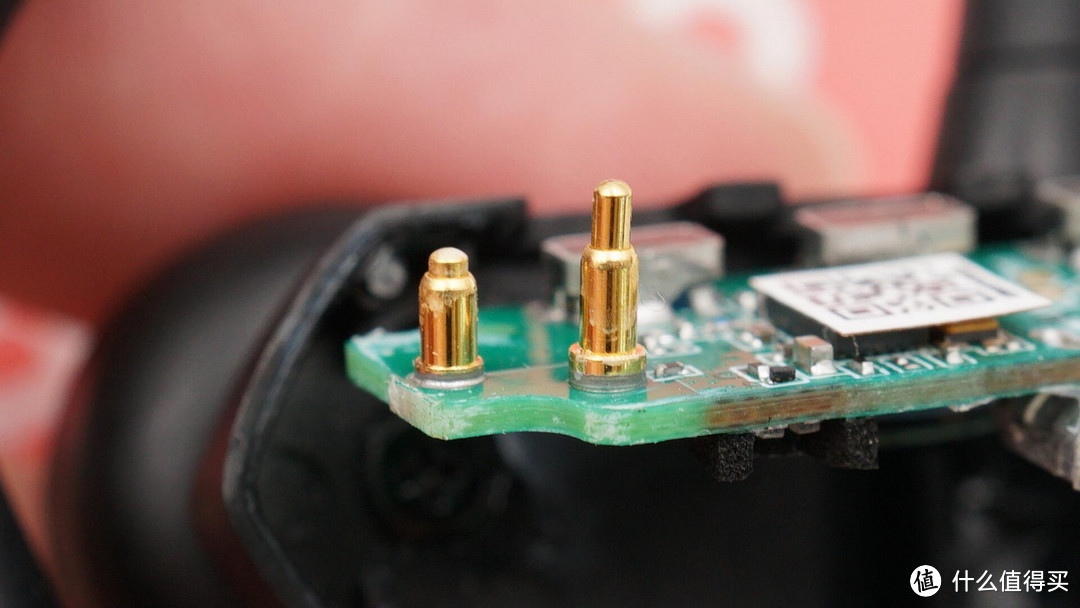

蓝牙天线金属顶针，与盖板上的金属贴片接触。

主板上功能按键特写，按键对地有TVS做静电防护，防止静电损坏内部元件。

丝印B19C 钰泰 ETA4054 全集成线性充电IC，输入耐压16V，最大充电电流1A。

钰泰 ETA4054 详细资料。

主控芯片采用的是恒玄BES2300IH，BES2300有多个版本、后缀不同配置也不尽相同。

恒玄BES2300系列是全集成自适应主动降噪方案，支持蓝牙 5.0、IBRT低频转发技术和双模蓝牙 4.2，它还支持第三代 FWS 全无线立体声技术、双麦克风等，采用 28nm HKMG CMOS工艺、BGA 封装。恒玄BES2300支持外接心率传感器、加速度传感器等外接传感器设备和 eMMC 闪存。

据我爱音频网拆解了解到，华为、OPPO、小米、魅族、JBL、万魔等众多知名音频品牌产品均内置恒玄方案。

耳机音腔为独立设计，通过螺丝固定在主体上。导线经过圆形孔与扬声器单元连接，圆形孔有硅胶保护垫。

耳机音腔结构一览。

接线焊接在动圈单元背部，焊点饱满。

经我爱音频网实测，扬声器尺寸约为14mm，与宣传一致。

TAOTRONICS TT-BH074蓝牙耳机拆解全家福。

三、我爱音频网总结

TAOTRONICS TT-BH074颈挂式蓝牙耳机在外观设计上由于没有单独的线控腔体，电池集中在耳机内部，所以体积相对较大。不过符合人耳的曲线设计搭配耳翼加固，佩戴相对比较牢固。搭配上配送的夹子，运动、健身均可放心佩戴。

配置上，采用了14.2mm的扬声器单元，音质出众；恒玄BES2300主控芯片，支持蓝牙 5.0，支持第三代 FWS 全无线立体声技术、双麦克风等；YJ言九电子501220 95mAh电池，配备鑫飞宏的FHDW01高精度锂电池保护IC和FH8205A N-MOS管；内置钰泰ETA4054充电IC，且端子均具有TVS进行静电防护，有效避免静电击穿造成损坏，IPX7级防水材料，无惧激情下的汗水挥洒。
