供电强悍，能超内存！技嘉雪雕B560M主板评测

长久以来，大家对于Intel B系列主板，普遍认知是供电能力一般，只适用于酷睿i5或以下级别的处理器，向上的酷睿i7、i9则要配Z系列主板。且B系列主板不支持高频内存，更别说内存超频。但是这一切，随着新一代Intel B560芯片组的到来，有了根本性改变。

作为主流级别主板，B560一问世就自带光环。首先开放内存超频，让内存的频率不再拖CPU的后腿。再者强化了供电设计，甚至有的B560主板供电规格直追一些Z590主板。最后就是支持PCIe 4.0，包括支持速度更快PCIe4.0 SSD。毫无疑问，这些“蜕变”对于主流级别主板来说尤其重要。

说到B560主板，就绕不开技嘉雪雕B560M AORUS PRO AX（下面简称技嘉雪雕B560M）：雪白的散热装甲，带来超高颜值；12+1相直出50A DrMOS供电，堪称目前最强供电的B560之一；较为平衡的配置和相对吸引的价格作为卖点，再辅以内存可超频、支持PCIe 4.0 SSD等特性，迅速圈了一大波迷粉。

技嘉雪雕B560M AORUS PRO AX主板整体介绍：

技嘉雪雕B560M主板是标准的M-ATX板型，从传统的黑色装甲换成银白色的，再搭配黑色的PCB板，正如其名，给人一种小清新的感觉。组建白色游戏主机，技嘉雪雕B560M主板不失为颜值之选。

可以看到，主板的VRM供电区域全覆盖了银白色的装甲，第一条M.2插槽及南桥的位置也有银白色装甲，同时PCIe显卡插槽进行金属加固。

主板的背面，工工整整的，颇有大厂风范。

供电方面，技嘉雪雕B560M采用12+1相直出50A DrMOS供电，其型号为SiC651A，可单相输出50A电流；PWM控制器为高规格的ISL69269。对比同级别的华硕TUF B560重炮手（8+1相直出），微星B560迫击炮（12+2+1相并联供电），技嘉雪雕B560M都有绝对的优势。以这个板子供电规格，应付11代全系酷睿i5绝对没问题，对付高端的i7-11700/i7-11700F等型号也能游刃有余。

CPU的供电接口为8pin。实心针脚的设计，提供更出色的导电性能，并可降低重复插拔所造成的金属损耗。

南桥的散热装甲，上面有一个AORUS品牌标识。

相比于上一代B460主板，B560主板最大的提升莫过于支持“内存超频”。技嘉雪雕B560M支持双通道共4条DDR4内存插槽，最大支持容量128GB，最高支持到5300MHz+高频，且不管是搭载10代还是11代酷睿，这块板子都支持内存超频。

技嘉雪雕B560M主板的第一条PCIe 插槽有金属加固，搭配十一代酷睿CPU使用时候可以支持支持PCIe 4.0x16。

主板提供两条M.2插槽，第一条带金属散热装甲，最大尺寸规格22110，向下兼容主流的2280。同样在搭配11代酷睿CPU使用时可以支持PCIe 4.0 SSD，向下兼容PCIe 3.0 SSD。第二条M.2插槽就是常规的PCIe 3.0x4了。

主板上还提供6个SATA 3.0接口，对于存储容量有要求的玩家，也不用担心接口不够用。

主板预装了一块档板，再也不用担心忘装档板

接口上，从左到右，有两个USB2.0接口（第一个支持Q-FLASH Plus，可免CPU升级主板BIOS）；一个传统的PS2接口；Wi-Fi天线接口；4个USB2.0接口；DP1.2、HDMI1.4视频接口；一个USB 3.2 Gen2接口，一个USB3.2 Gen2x2 Type-C接口（可支持20Gbps）；2.5G有线网络接口; 两个USB3.0接口和6个常规的音频接口。

技嘉雪雕B560M主板采用2.5千兆高速网卡，提供高达2.5Gbps的网络传输速度，比传统的千兆网卡高出2.5倍的网络带宽。且支持WiFi 6的无线连接，让台式机也能跟笔记本一样，摆脱网线束缚。USB Type-C接口，支持USB3.2 Gen2x2规范，提供20Gbps传输速率，向下兼容USB 2.0与USB 3.2 Gen1设备，并能快速给移动设备充电。

前置提供一个USB 3.2 Gen 2的Type-C接口，理论速度从5Gbps提升至10Gbps，不过需要你的机箱支持。旁边是一组USB 3.2 Gen1扩展针脚。

内存插槽旁边，提供一个5V 3针和一个12V 4针的RGB灯光扩展针脚。

在第二条PCIe插槽下面，还有一个5V 3针和一个12V 4针的RGB灯光扩展针脚，共计四组了，用于连接其他的RGB硬件，实现灯光同步。

主板音频电路位于左下角，有独立PCB空间，主板的声卡是Realtek ALC897，旁边有音频专用电容。

主板的BIOS介绍：

技嘉主板BIOS设计，一如既往的出色，图形与文字锐利清晰，界面友好，有简易与高级模式，即使是小白用户，也能轻松上手。

高模式下，有一个“最常用的”，即收藏夹，把一些常用的选择都集合到这里。像CPU倍频调整；XMP开关；CPU防掉压；CPU核心电压；内存频率与电压等等。

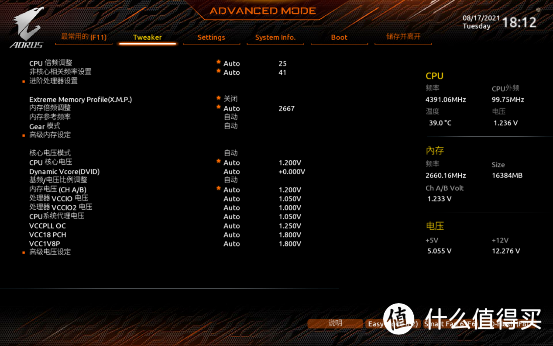

Tweaker模式下，有更加丰富的选项设置了，资深玩家可以慢慢摸索。

在这里能够开启XMP模式，内存直接跑预设的超频参数。

使用11代酷睿处理器，这里有一个Gear模式。Gear1就是1:1，Gear2是1:2，默认分频频率是3600MHz，和其他台系板厂是一样的。

TVB与ABT的选项藏在进阶处理器设置里面，默认都是自动，如果你的处理器支持的话就自动开启。

Setting选项的话，有板载网卡，音效控制器，NVMe配置，SATA配置等调整选项。

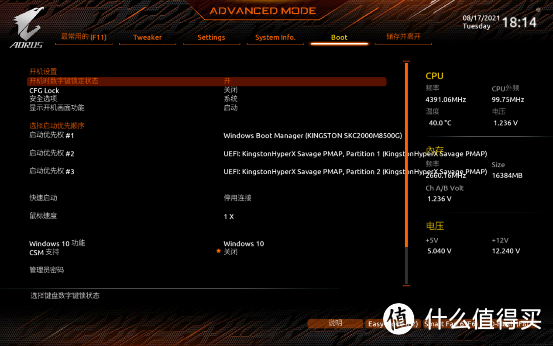

Boot里则是开机优先顺序选择，开机设置，安全选项等。

测试平台：

本次测试平台，用一颗Intel 11代酷睿i7-11700F处理器来检验技嘉雪雕B560M主板的成色。散热器是爱国者银河T240一体式水冷；显卡则为技嘉魔鹰RTX 3060 Ti；内存来自芝奇皇家戟DDR4-3600 8Gx2； SSD是威刚XPG 翼龙S70 1TB PCIe 4.0 。

给这一套平台供电的电源，使用了九州风神PM500D。这是九州风神新一代推出的一款主流定位的金牌电源。

其额定的功率达到500W，通过80Plus金牌认证，50%负载下转换效率大于90%，达到金牌标准。电容内部采用LLC半桥谐振+DC-DC同步整流设计，确保整个电路稳定运行。加上扎实的做工与用料，相对实惠的价格，开启全民金牌电源新次元。这一款电源也提供长达5年质保，比普通金牌电源的3年质保还长不少，解决玩家的后顾之忧。

I7-11700F的性能跑分：

在CPU-Z的跑分中，i7-11700F单核跑出610分，多核跑出6041分，参考我们之前跑的在Z590主板上测试成绩，可以说技嘉雪雕B560M主板完全发挥出i7-11700F这颗U的性能。

7-ZiP压缩与解压缩测试中，i7-11700F的压缩成绩是47982MIPS，解压缩成绩是85474MIPS，总得分为66728MIPS，整体令人满意。

R20渲染测试中，i7-11700F的单核成绩达到562cb，多核成绩达到4604cb，有这样性能表现已超过上一代i7旗舰型号i7-10700K。

拷机测试：

在全部默认设置下，跑AIDA64 FPU满载测试10分钟。这时CPU的核心温度仅在51度。由于有温控机制及功耗限制，CPU发热量并不高。这时，技嘉雪雕B560M主板VRM供电区域的温度也仅为56度，温度很低，说明技嘉为其配备的高功率DrMOS与大型散热装甲对于降低温度非常有效。

解除功耗限制后，CPU的功耗一下子提升至132W，频率也维持在4.0GHz以上的水平。不过温度飙到94度。再看主板VRM供电区域温度，达到75度。可以看到，即使CPU快跑到100度的临界值，主板供电区域温度也保持在一个较为理想水准。

游戏测试：

《永劫无间》是新一代非常火的一款武侠吃鸡游戏。在画质选项中，有最低、低、中等、高、最高画质五档，支持DLSS技术。技嘉雪雕B560M主板搭配i7-11700F处理器+RTX 3060Ti显卡，能不能愉快玩耍呢？

由于游戏没有自带Benchmark，一开始单排模式下，帧数波动又比较大。最后我们选择游戏进阶教学关卡，即常规游戏场景，流程也固定，最高画质设定，分别跑了1080P、2K及4K分辨率，用软件记录下平均帧数，如下：

在1080P最高画质下，能跑到115帧；2K分辨率跑到85帧，即使是4K分辨率也有60帧。有这样一套游戏平台，轻松圆你的武侠江湖梦。

紧接着跑了两款3A游戏大作《刺客信条奥德赛》和《荒野大镖客2》：

《刺客信条奥德赛》在2K分辨率下，极高画质设定下，跑出65帧，超过60帧流畅的标准。

在1080P分辨率下，帧数达到75帧，比2K分辨率高出10帧。

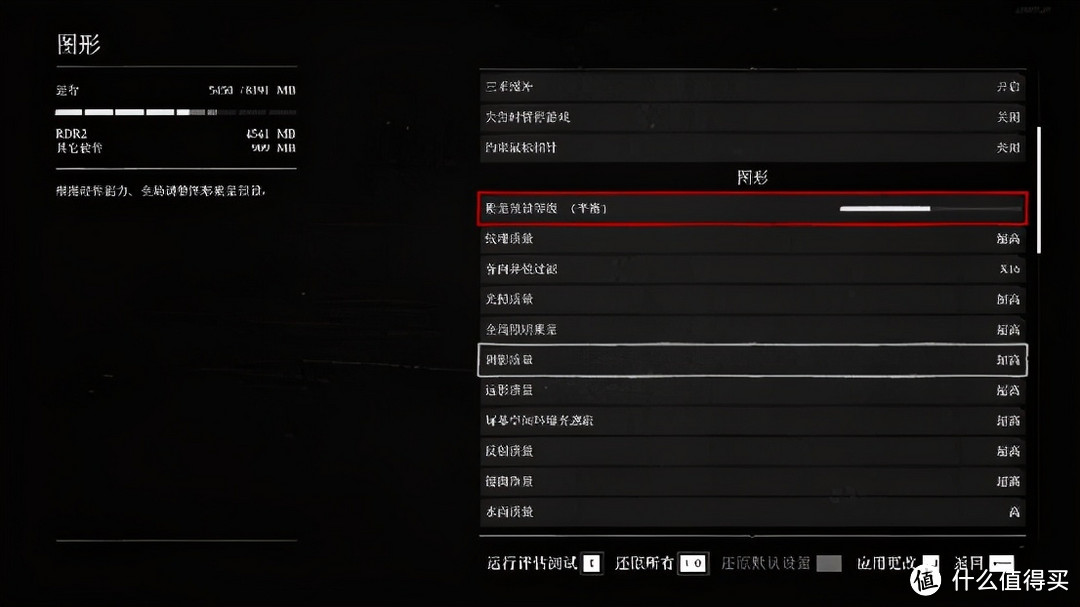

《荒野大镖客2》同样测试2K与1080P两种分辨率，最高画质设定，不开DLSS，跑游戏自带Benchmark。

2K分辨率下，最高画质设定，可以跑出63帧。

1080P分辨率下，能跑出76帧。

i7-11700F+技嘉雪雕B560M主板+RTX 3060Ti显卡，能够在4K分辨率下流畅运行《永劫无间》这样的武侠吃鸡大作。在1080P分辨率/2K分辨率，不牺牲画质的前提下，当前的3A游戏大作几乎不存在瓶颈。

内存超频测试：

这次内存超频测试，用了一套芝奇DDR4-3600MHz 8GB*2内存。3600MHz下，并没有分频，跑出的成绩不错。当超频至4000MHz时，虽然内存带宽有所增加，但是延迟却比3600MHz高出不少，这是Gear2分频模式下带来的弊端。

如果你不爱折腾，3200MHz、3600MHz频率内存最适合于B560主板+11代酷睿平台。当然你要是爱折腾，那先拥有一款体质不错的内存，在技嘉雪雕B560M主板尝试将内存超至4400MHz或以上高频，同时保持较好的时序。那内存带宽提升的同时，延迟也会降下来。

总结：

技嘉雪雕B560M主板，整体来说是一块颜值与实力兼备的主流级主板。12+1相直出供电设计，足以应付乃至i9级别的处理器，应付i7或者i5级别的处理器游刃有余。且这块主板支持内存超频，BIOS设计又是技嘉强项，只要你内存体质足够给力，轻松挑战更高内存频率。此外，像直接CPU的PCIe 4.0 M.2接口，2.5G有线网卡以及WiFi 6无线网卡等新玩意也有配备，就连USB 3.2 Gen 2×2接口也有给到玩家，诚意满满。
