我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

2021-05-04 18:26:44 10点赞 103收藏 14评论

搬家前家里的三居室路由器用的华硕的AC86U,基本能做到无线信号的覆盖,但有的房间5G信号偏弱,只能用2.4G,也尝试过改造,当时的想法是再买一个AC68,利用华硕的Aimesh组有线回程,当时买回来以后折腾了一整天,华硕的这套Aimesh网络始终没有搞成功,不知道是哪里的问题,百度知乎也都查了,确实有不少吐槽华硕这套系统的。所以新房搞网络的时候最后没买华硕了,买了两个领势的MR7350来组有线回程,体验了小半年了,领势确实是最稳定简单的mesh组网方案。

先上户型图

我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

蓝点是弱电箱,红点是设计放路由器的地方,左边客厅电视柜这个做主路由,覆盖客厅餐厅和书房客房,主卧再放一个覆盖主卧和次卧,所有网线集中在弱电箱分出去。

当时还手工画了个拓扑图

我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

思路是光猫交换机放弱电箱,光纤经过光猫以后出两根网线,一个连解到客厅电视机的主路由,一个是IPTV接机顶盒。然后主路由走线回弱电箱的交换机,交换机再分别走网线到书房的有线网口接电脑和主卧的路由器。

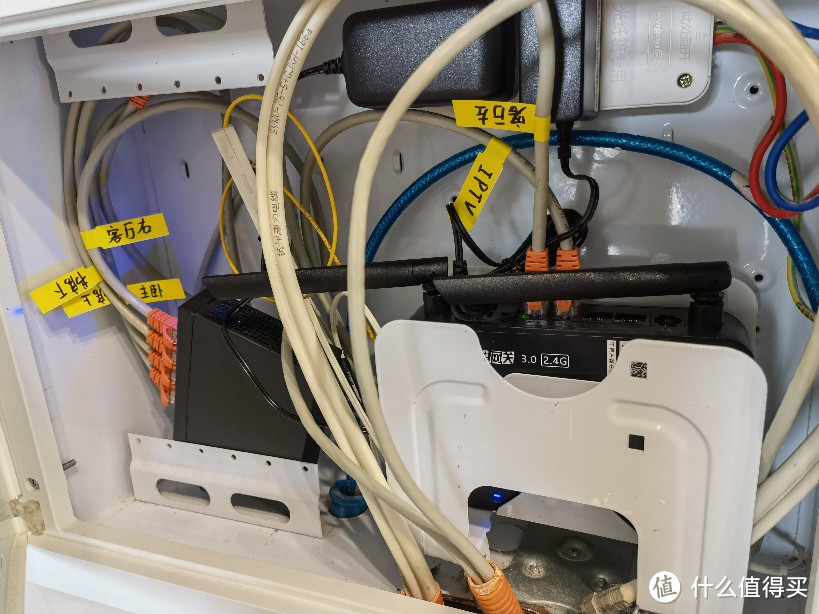

上个弱电箱的成品图

我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

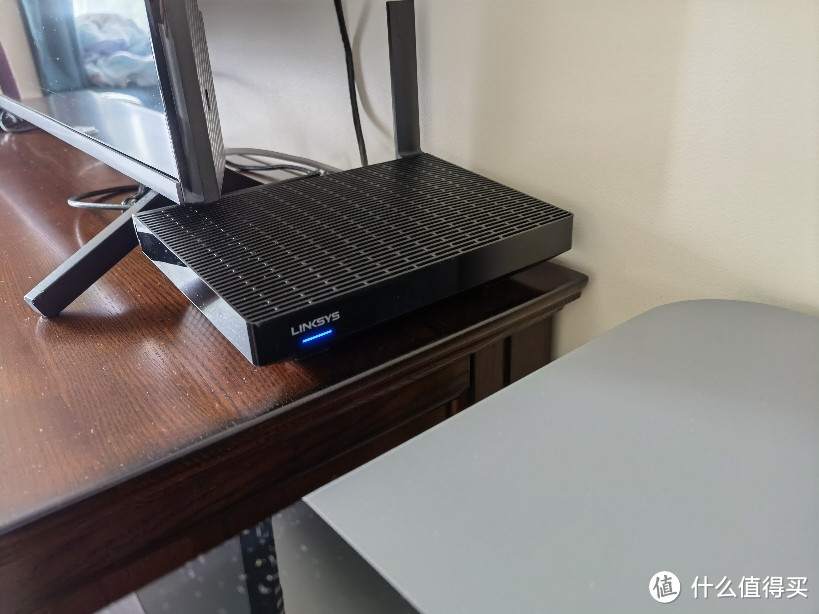

客厅和主卧的路由器位置

我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

最后说一下上午为了发文用WIFI魔盒做的信号测试结果

我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

全程5G信号,位置3到位置4的时候应该是从主卧路由器切换到了客厅的,领势这个mesh信号切换的逻辑是信号强度低于-75时进行自动切换,高于-75 不切换。

家里是电信300M的宽带,位置1的测速结果

我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

信号最弱的是位置2和8,也看一下测速

我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

我的家庭弱电设计方案,满足无缝漫游和5G全覆盖

信号覆盖的结果还是很满意的,两个路由器做到的全房5G信号的无死角覆盖,并且这个领势的mesh组网真的不要太简单,对新手小白非常友好,同时还带局域网私有云功能,插个移动硬盘到路由器上,家里所有设备都能播放硬盘里的影音文件了,非常棒!
