拆解报告:MAGIC FOX魔狐22.5W快充移动电源

2021-03-07 20:45:17 1点赞 3收藏 1评论

最近充电头网拿到了MAGIC FOX魔狐一款多协议快充移动电源,产品容量仅有4868mAh,仅此机身非常小巧。此外配备1A1C双USB接口以及Lightning接口,安卓机和iPhone手机都能用。下面充电头网就对其进行拆解,看看产品内部如何设计。

一、魔狐22.5W充电宝外观

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

包装盒正面中心印有狐狸图案。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

背面印有充电器参数,整体设计十分简洁。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

包装内全部东西一览,包括移动电源、A to C数据线以及使用说明书。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

这款移动电源机身小巧扁平,侧身圆润,表面全部磨砂处理。机身正面设计有MAGIC FOX品牌和卡通图案。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

充电宝内置LED电量显示屏,可隐约看到剩余电量。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

背面印有狐狸图案以及充电宝相关参数

型号:MF12

额定容量:4868mAh

电池能量:18.5Wh

电池种类:锂聚合物电池

输入:

Lightning:5V2.4A、9V2A

USB-C:5V3A、9V2A

输出:

USB-C:5V3A、9V2A、12V1.5A

USB-A:4.5V5A、5V4.5A、5V2.4A、9V2A、12V1.5A

USB-C+USB-A:5V3A

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

机身侧面配有电源键。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

电源键右侧还有一个挂绳孔。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

输出顶面配有Lightning以及另外1A1C接口,满足苹果、安卓机使用需求。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

USB-C口黑色胶芯不露铜;USB-A口绿色舌片,前端还设有特殊触点。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

使用游标卡尺实测移动电源机身长度为103.72mm。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

宽度为52.81mm。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

厚度为14.84mm。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

和iPhone 12 Pro MAX直观对比,要小很多。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

拿在手上的直观感受。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

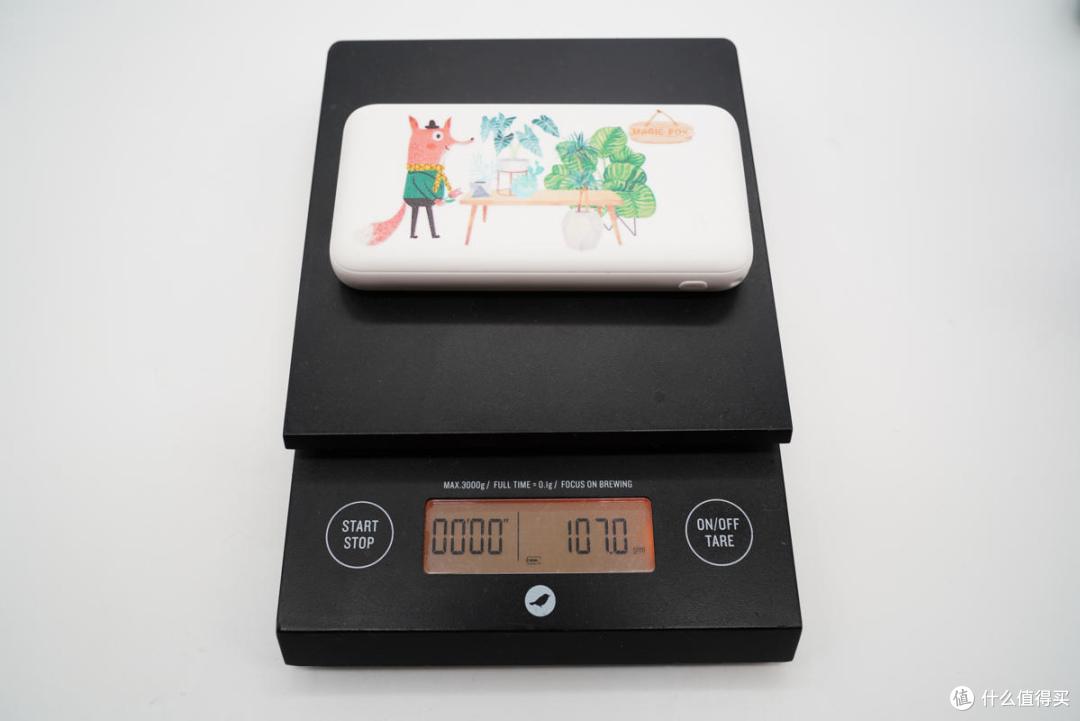

净重约为107g。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多个快充协议。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

使用KT002检测USB-C口的输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

此外C口还具备5V2A、9V2A、12V1.5A三组固定电压档位,以及5-5.9V3A和5-11V2A两组PPS电压档位。

二、魔狐22.5W充电宝拆解

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

将机身壳拆开,边缘采用卡扣进行封装,PCB板使用螺丝固定。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

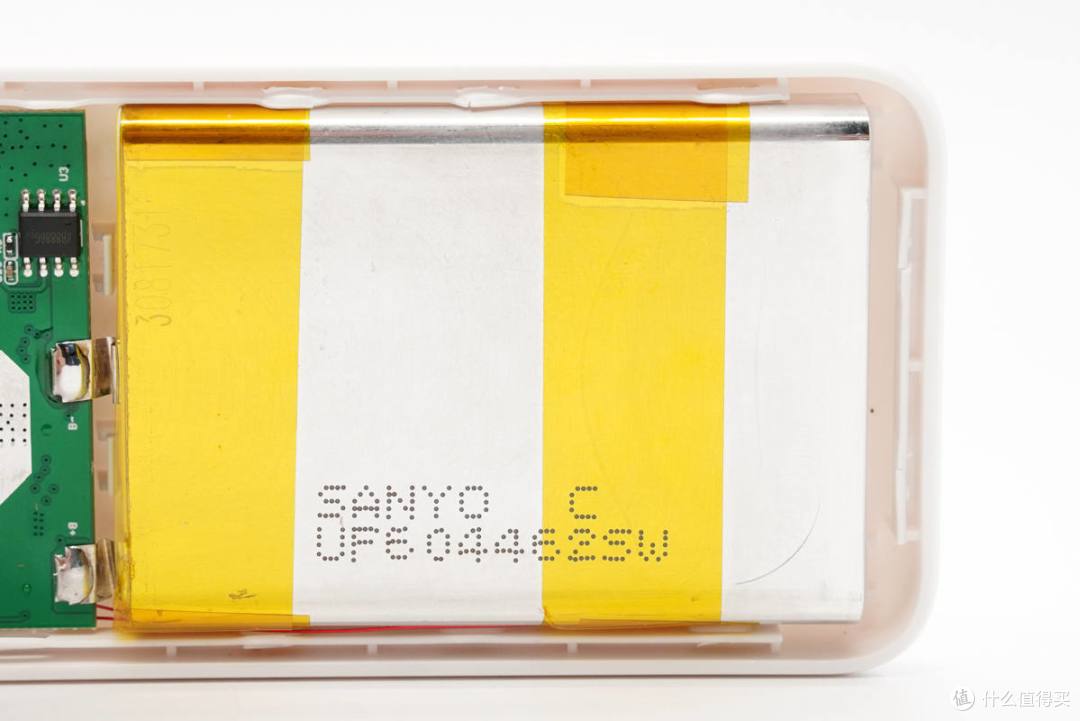

采用三洋铝壳电芯,粘贴绝缘胶带进行绝缘和固定。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

PCB板正面一览,只有主控芯片以及升降压电感,接口旁设有保护管。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

PCB板背面一览,对应主控芯片和电感处露铜加锡,增强散热。此外设有锂电保护芯片以及LED电量显示屏。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

Lightning输入口特写,过孔焊接。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

8205B保护管,三个接口都配有进行输入输出过流保护。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

USB-C母座特写。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

移动电源主控芯片采用珠海智融SW6208。这是一款高集成度的多协议双向快充移动电源专用多合一芯片,支持 A+A+B+C+L口任意口快充。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

其集成了5A高效率开关充电,22.5W高效同步升压输出,支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议,电量计量,数码管/LED 灯显示以及相应的控制管理逻辑。外围只需少量的器件,即可组成完整的高性能双向快充移动电源解决方案。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

2R2升降压电感特写,配合主控芯片进行充放电。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

芯颖XB8886G一体式锂电保护芯片。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

电芯和PCB板通过镍片点焊连接,此外包裹绝缘胶带保护。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

电芯侧面还固定有热敏电阻进行温度监控。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

两块电芯均采用金属外壳,保护性强,同时也不易鼓包。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

电源键贴片焊接。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

LED显示屏特写。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

USB-A母座沉板过孔焊接。

拆解报告:MAGIC FOX魔狐22.5W快充移动电源

全部拆解完毕,来张全家福。

充电头网拆解总结

魔狐这款移动电源机身小巧圆润,上手体验感好同时也方便携带,产品本身容量比较小,适合日常使用。充电宝支持Apple 2.4A、QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS等协议,兼容性十分全面,支持18W QC/PD快充,支持华为22.5W快充,满足绝大多数品牌手机充电需求。

充电头网通过拆解了解到,这款移动电源采用智融SW6208高集成主控芯片,A+C+L三口均由其控制进行输入输出。电芯采用金属壳设计,不易鼓包保护性也强,是这款产品的又一大亮点,此外采用芯颖XB8886G和热敏电阻对电芯进行保护。
