小米玄戒3nm芯片首秀：自研SoC性能超苹果，三款新品齐发

5月22日，小米在15周年战略新品发布会上揭晓了自主研发的玄戒系列芯片，并推出三款搭载该芯片的终端产品。这场发布会不仅是小米首次将自研旗舰SoC投入商用，也标志着其芯片战略正式迈入新阶段。

首款3nm旗舰SoC实现性能突破

玄戒O1作为小米首款3nm制程旗舰芯片，采用台积电N3E工艺，在109平方毫米的面积内集成了190亿晶体管。其CPU采用创新的“2+4+2+2”十核四丛集架构，包含两个主频3.9GHz的Cortex-X925超大核、四个3.4GHz性能大核及四个能效核心。在GeekBench测试中，玄戒O1多核成绩达到9509分，超越苹果A18 Pro的8751分，单核3008分的表现则接近天玑9400水平。值得关注的是，芯片内置16MB三级缓存和自研动态调度技术，在提升性能的同时将核心电压降至0.46V，有效控制功耗。

图形处理方面，玄戒O1搭载16核Immortalis-G925 GPU，在GFXBench曼哈顿3.1测试中取得330FPS，虽略逊于天玑9400的379FPS，但相比苹果A18 Pro仍有43%的性能优势。小米特别强调，该GPU通过动态模式切换技术，在主流MOBA游戏中实现帧率提升1.5fps、温度降低3.2℃的效果。安兔兔综合跑分突破300万的表现，使其跻身旗舰芯片第一梯队。

影像与AI能力全面升级

玄戒O1整合了小米第四代ISP技术，每秒可处理87亿像素数据。通过三段式处理管线和AI降噪单元，视频信噪比提升20倍，4K夜景动态范围显著增强。NPU部分采用6核设计，提供44TOPS算力支持端侧大模型运行，并针对100多个高频AI算子进行硬件加速。相比苹果A18 Pro的35TOPS算力，玄戒O1在本地化AI处理上展现出更强潜力。

基带研发迈出关键一步

同步发布的玄戒T1手表芯片，成为小米自研基带技术的首秀。这款4G芯片历时15个月测试，覆盖全国100多个城市网络环境，最终实现实网性能提升35%、数据功耗降低27%的成果。尽管手机端仍需外挂联发科T800基带，但T1的推出为未来5G基带研发奠定了基础。雷军透露，600人研发团队中六成拥有十年以上经验，累计投入远超常规消费级芯片研发规模。

三款终端展现生态布局

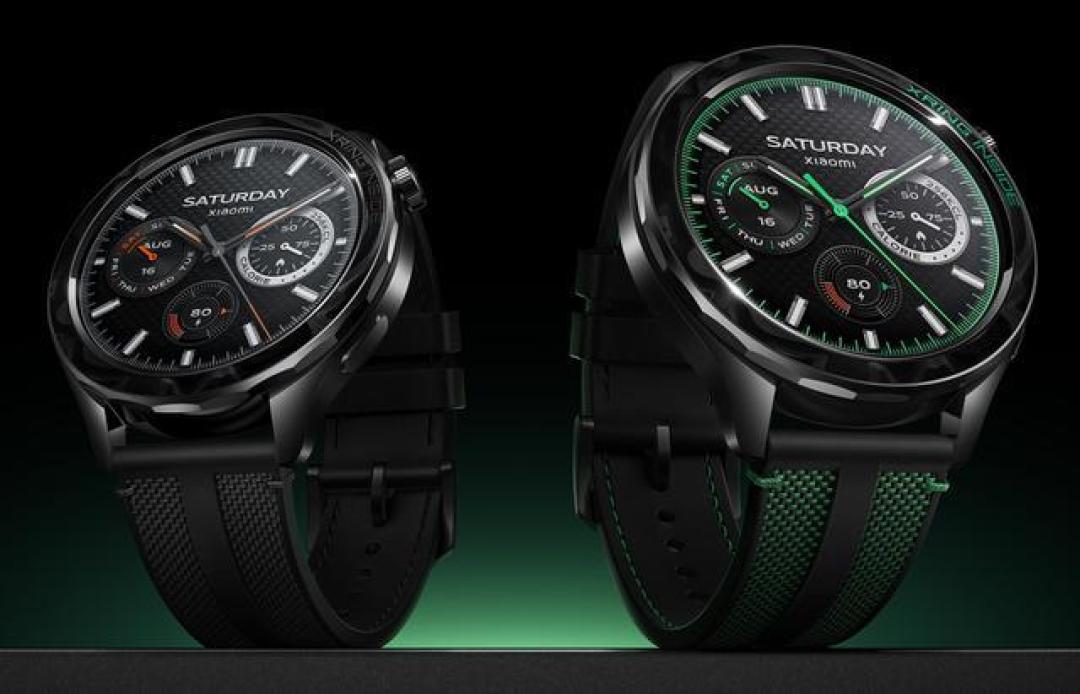

搭载玄戒O1的小米15S Pro起售价5499元，配备6100mAh电池和徕卡三摄系统，在保持影像风格延续性的同时，通过定制LTM分区背光技术提升屏幕显示效果。14英寸的小米平板7 Ultra则凭借玄戒O1实现4K视频剪辑效率提升27.5%，柔光屏版本更瞄准专业创作场景。售价1299元的Watch S4纪念版凭借玄戒T1芯片，在eSIM模式下实现9天续航，初步验证自研基带的商用能力。

十年投入背后的战略考量

从2014年松果电子成立至今，小米芯片研发已累计投入135亿元，团队规模超过2500人。行业分析指出，自研SoC不仅关乎供应链安全，更是构建软硬协同生态的核心。随着玄戒芯片进入手机、平板、可穿戴设备，小米得以在跨终端协同、影像算法优化等领域实现深度整合。尽管当前仍需依赖台积电代工和Arm架构，但一次流片成功的成绩已展现其设计能力。雷军明确未来十年将继续投入500亿元，逐步提升自研芯片在终端产品中的占比。

这场发布会折射出中国科技企业在高端芯片领域的突围决心。从外围小芯片到旗舰SoC，小米正尝试走出一条渐进式创新路径。正如雷军所言：“硬核科技没有捷径，后来者的机会在于持续追赶。”玄戒芯片的商用，或许正是这场漫长征程的新起点。
