一拆解千愁，我把世界名牌无线路由器拆了

炎热的夏日，酷热难耐，人心浮动，啥也不想干，也没有精神。那就拆个东西玩吧，毕竟拆东西可以解压。这次选择的是一款世界名牌产品网件的无线路由器。

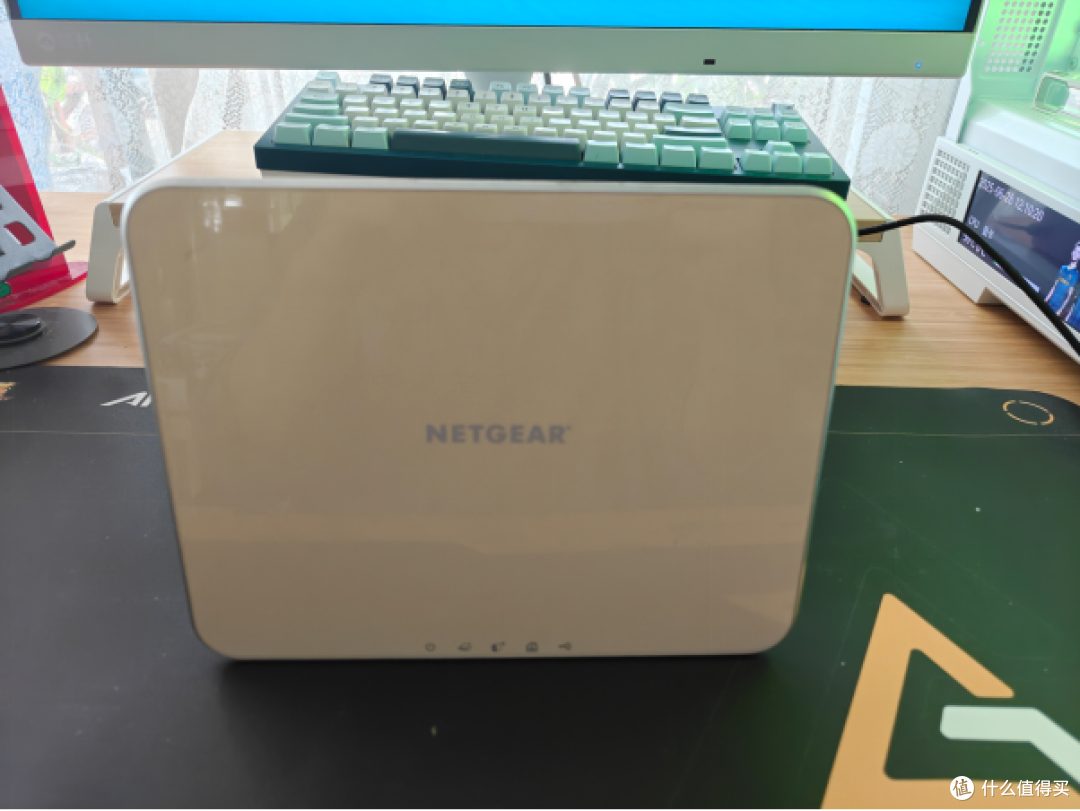

说起网件，可以说是世界顶级的家用无线路由器产生，以前是网件、华硕、领势是三大无线路由器的顶级厂商。由于在WiFi 7路线上的分歧，现在国内销售的顶级家用无线路由器厂商只剩下中国的华硕了。我们看这个无线路由器是立式的，光面很亮，下面有几个指示灯。

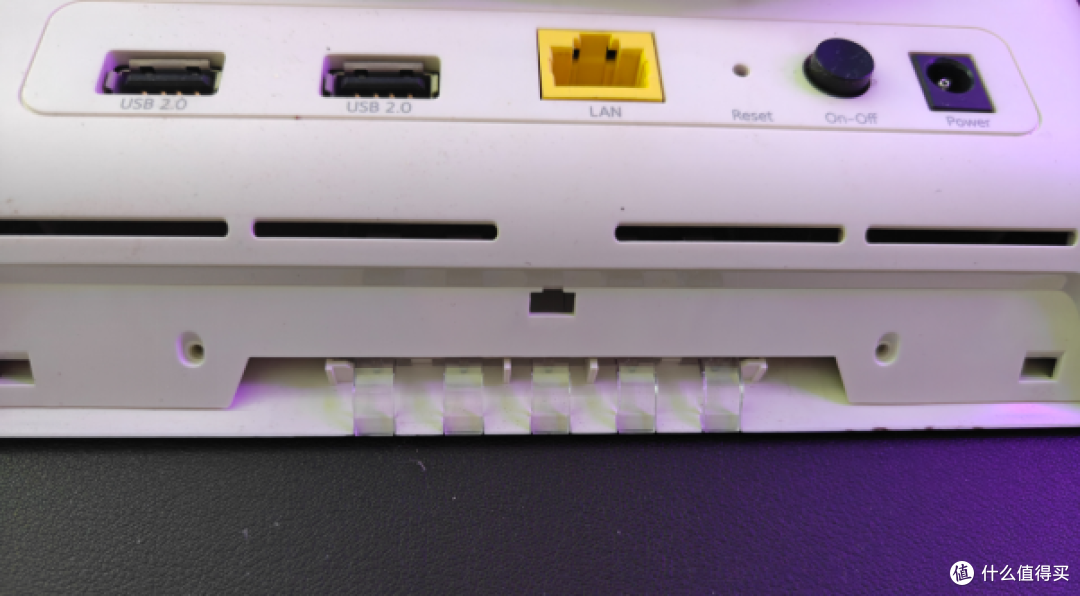

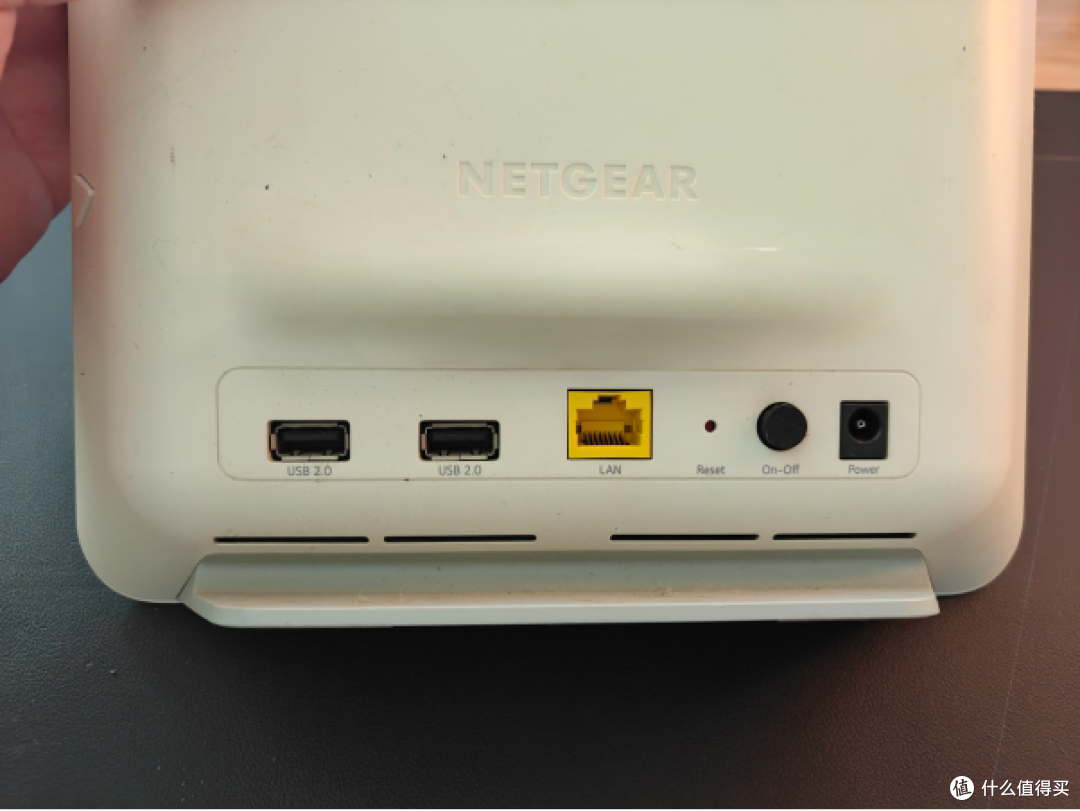

看看这款无线路由器的背面，有个立式的支架，然后有几个接口，2个USB2.0，一个LAN接口，一个复位孔，一个电源开关按钮和电源接口。哎？这个不像是无线路由器啊，怎么只有一个LAN插口？呵呵，这个其实是个无线基站。

在底部有2个螺丝，拆掉之后就可以把底座拿掉，几个指示灯的位置，可以看见有导光条。

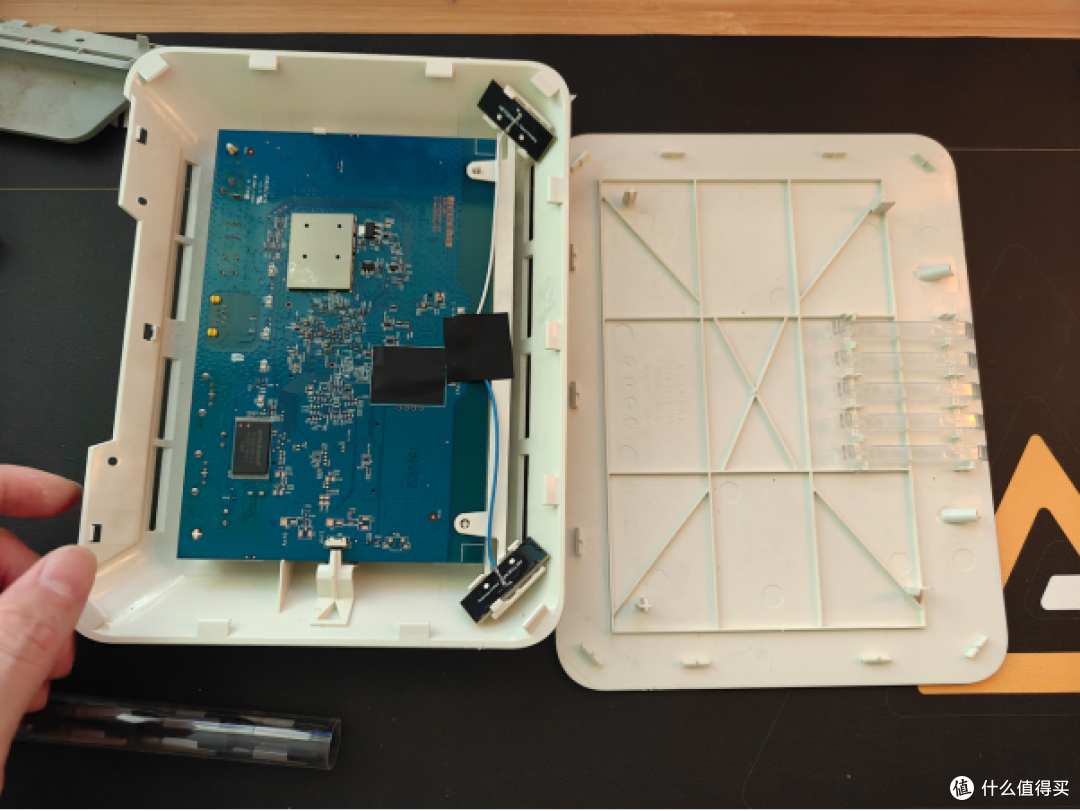

剩下的就都是卡扣了，只需要大力出奇迹就可以了。当然，是开始一点撬开缝，然后慢慢顺着缝2端撬开就是了。完全打开后，可以看见一块电路板，而在背板上，则是有导光条，对应的电路板上的位置，有5个LED灯。

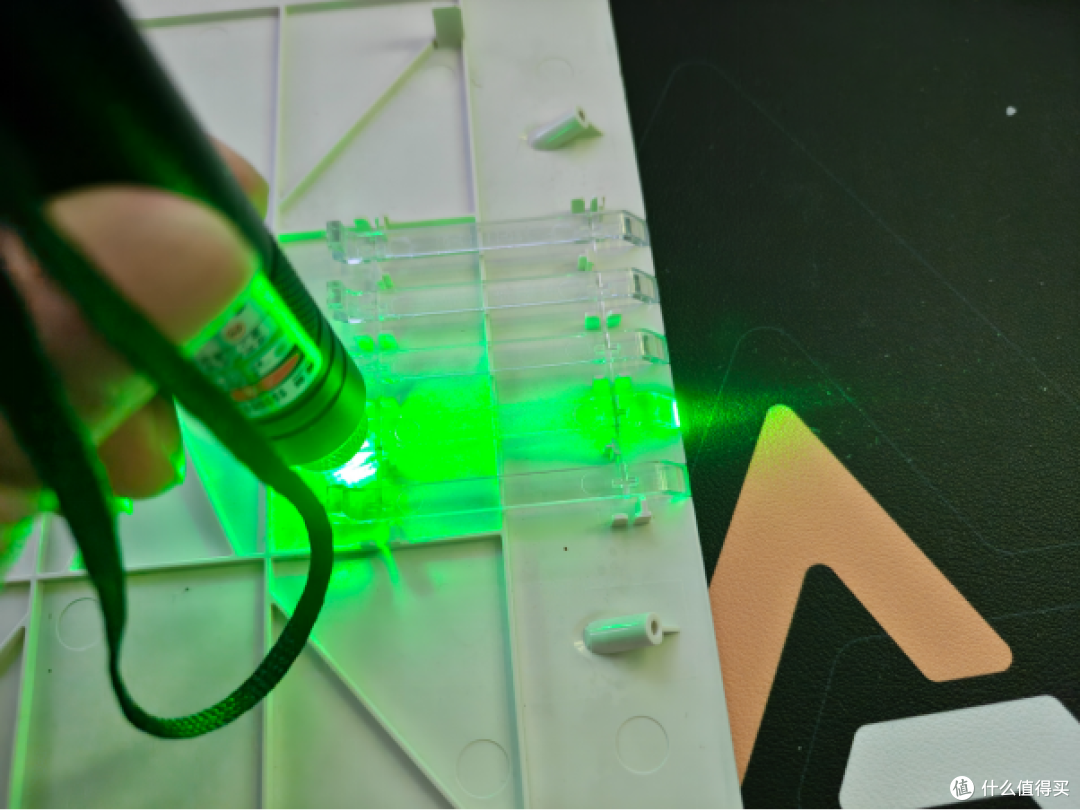

看看导光条的效果，就是这样子的，板子内部的光就可以导出到边缘。

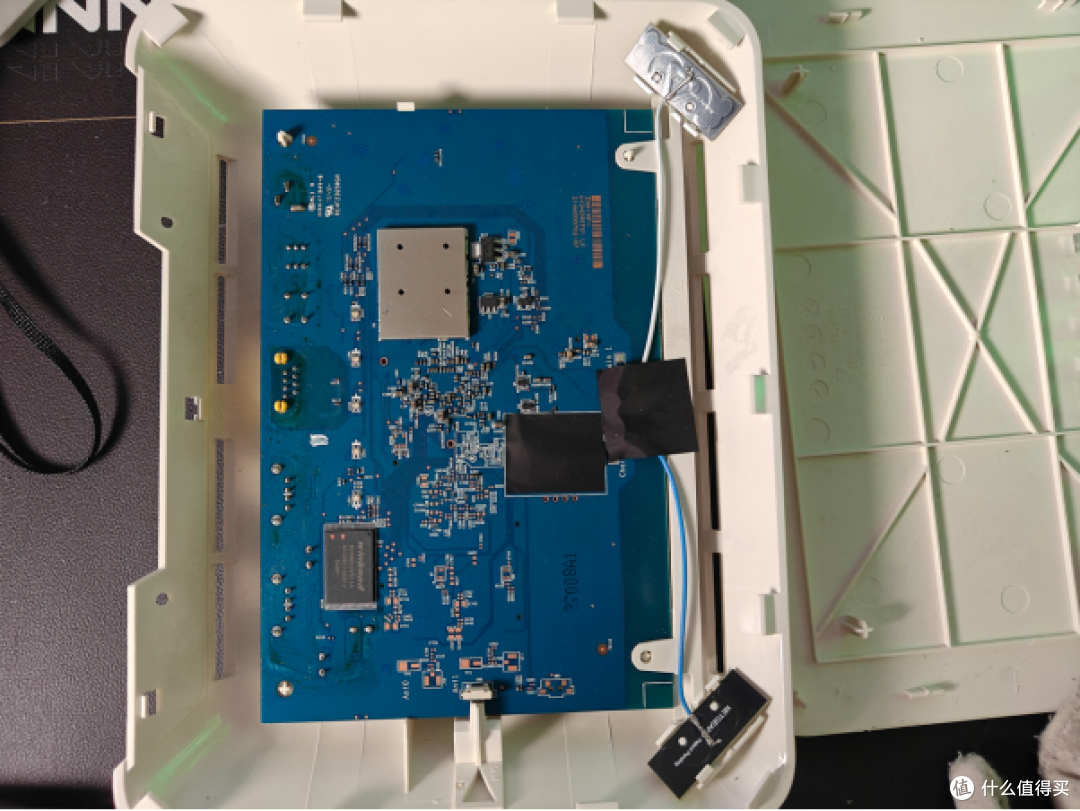

我们看下这块板子，有一个新品，一个屏蔽罩，2个天线，黑贴纸下面一个是天线接头，另外一个下面啥也没有。

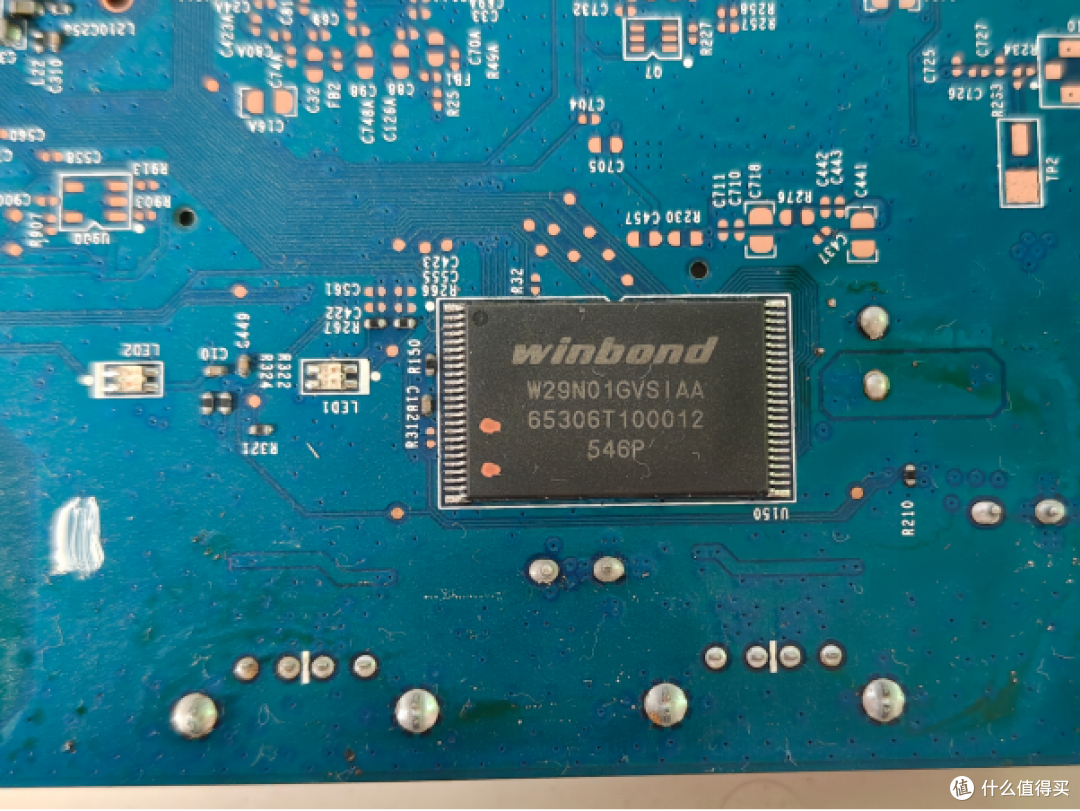

我们来看下这款新品，winbond W29N01GVSIAA，这是Winbond Electronics（华邦电子）的一款闪存芯片，容量是1G bit，就是128MB。换句话说就是个容量128MB的闪存颗粒。

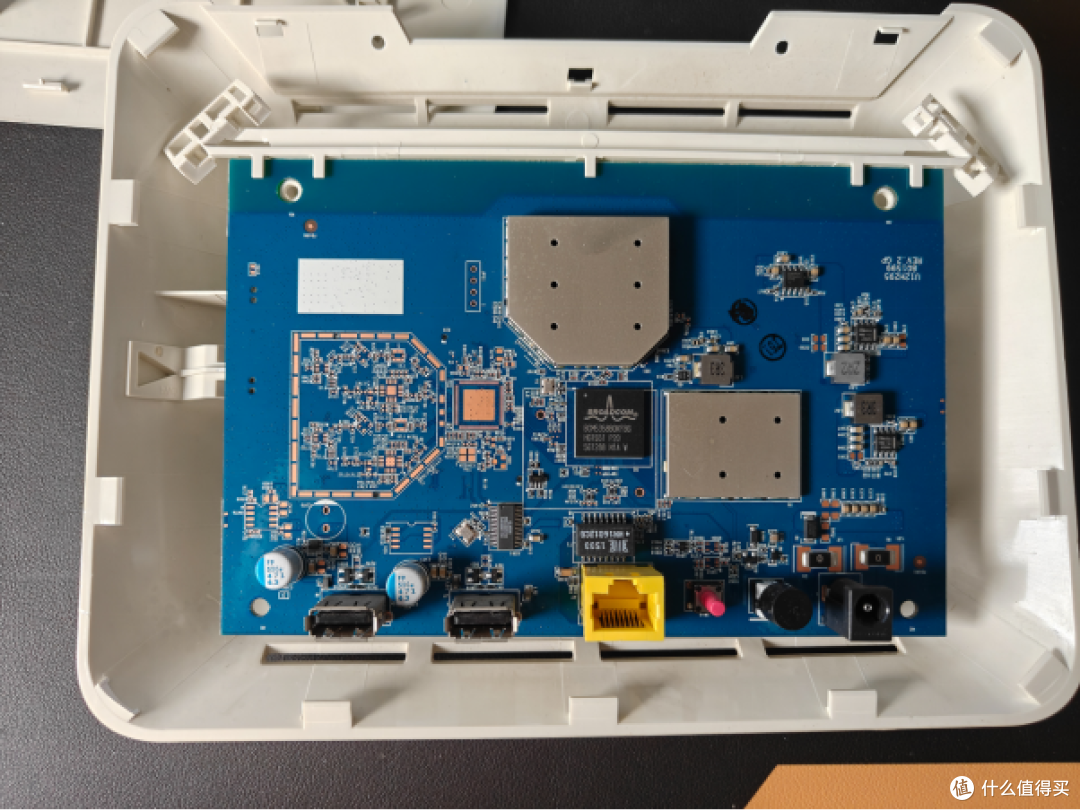

将这款电路板翻过来，这里面的东西就多了。首先看到的就是各个接口，然后这里有2个电容。2个屏蔽罩。左侧的电路是空着的，没有芯片。

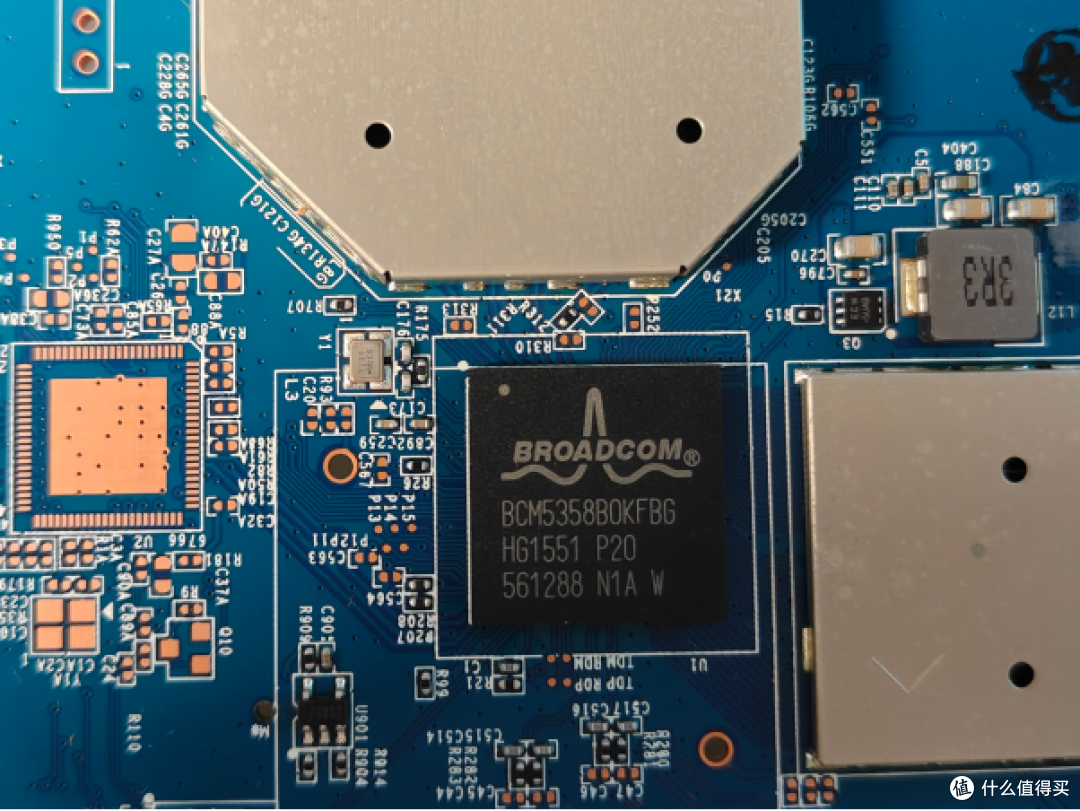

首先看着中间的主要的芯片，BROADCOM BCM5358B0KFBG，这是一款博通的无线路由器芯片，BCM5358，支持802.11n，5G和2.4G双频，就是现在说的WiFi 5。当然是老产品了，新的还舍不得拆嗯。

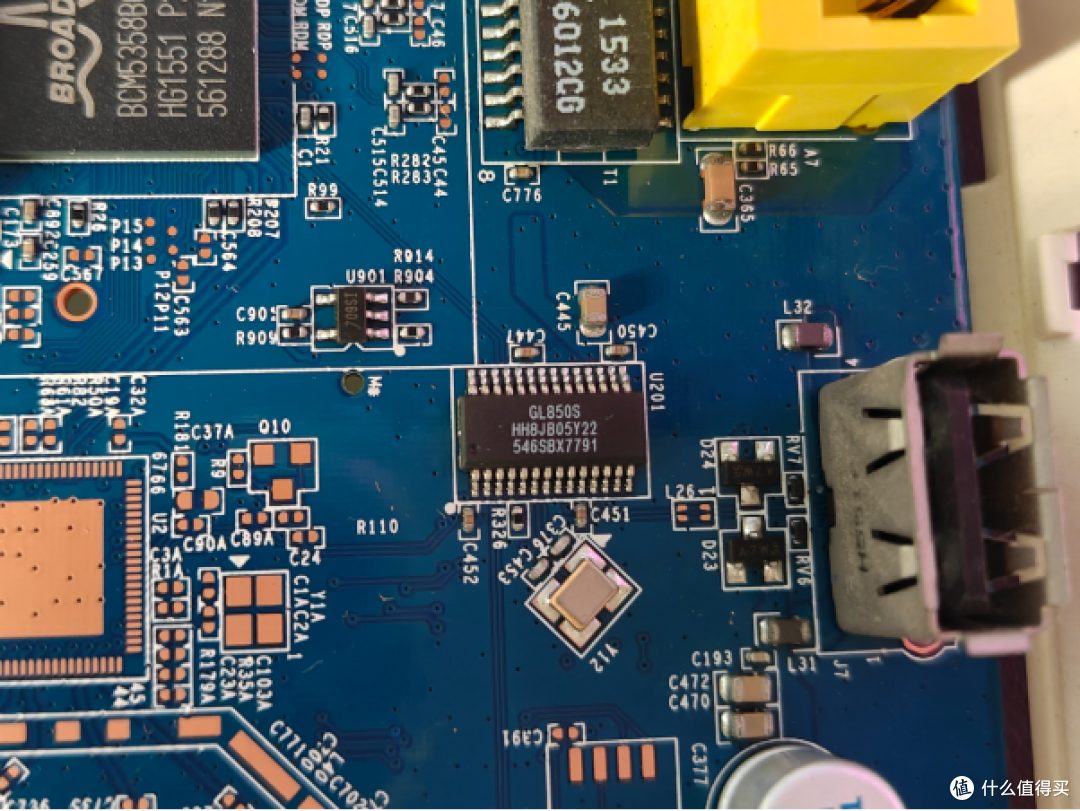

这边这个小的，GL850S ,是深圳市科瑞芯电子有限公司的USB集线器，支持USB2.0，可输出四个USB接口。

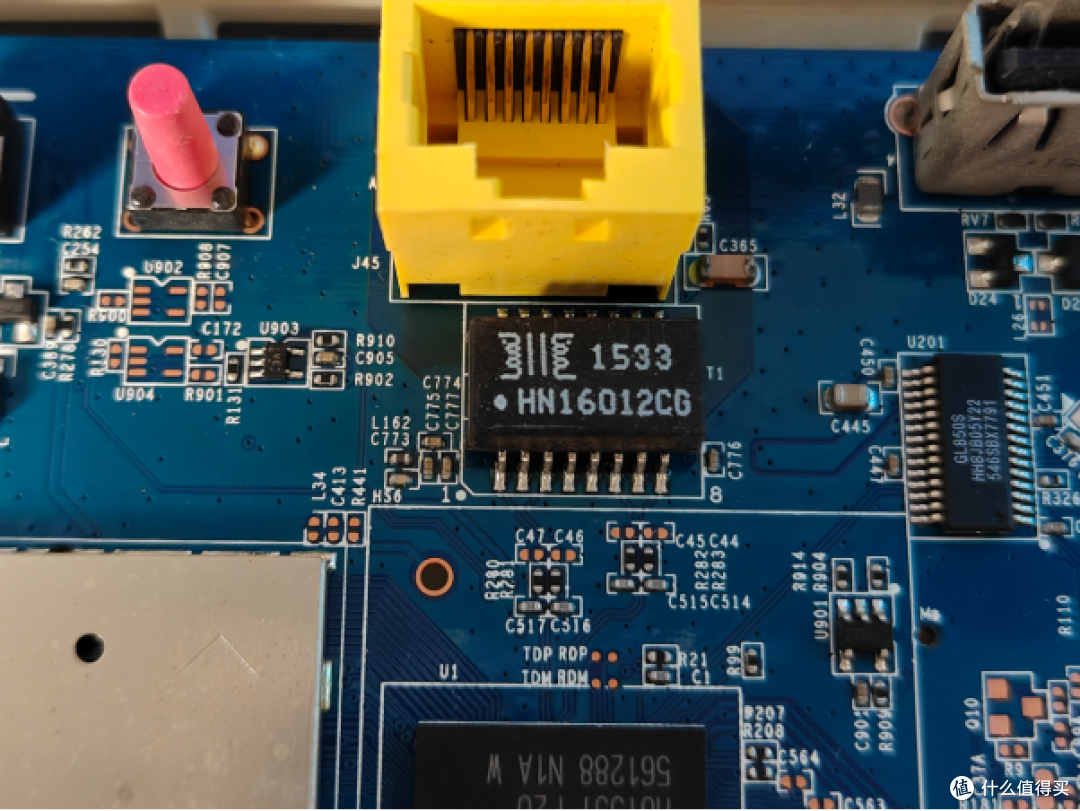

在有线网络接口边上，是一个网络变压器，HN16012CG。

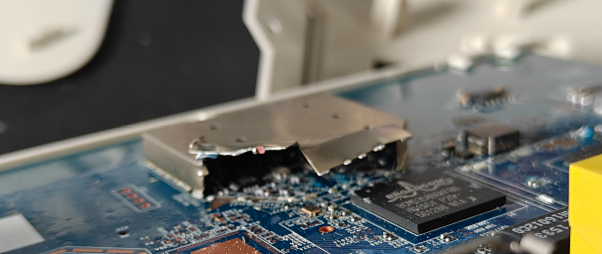

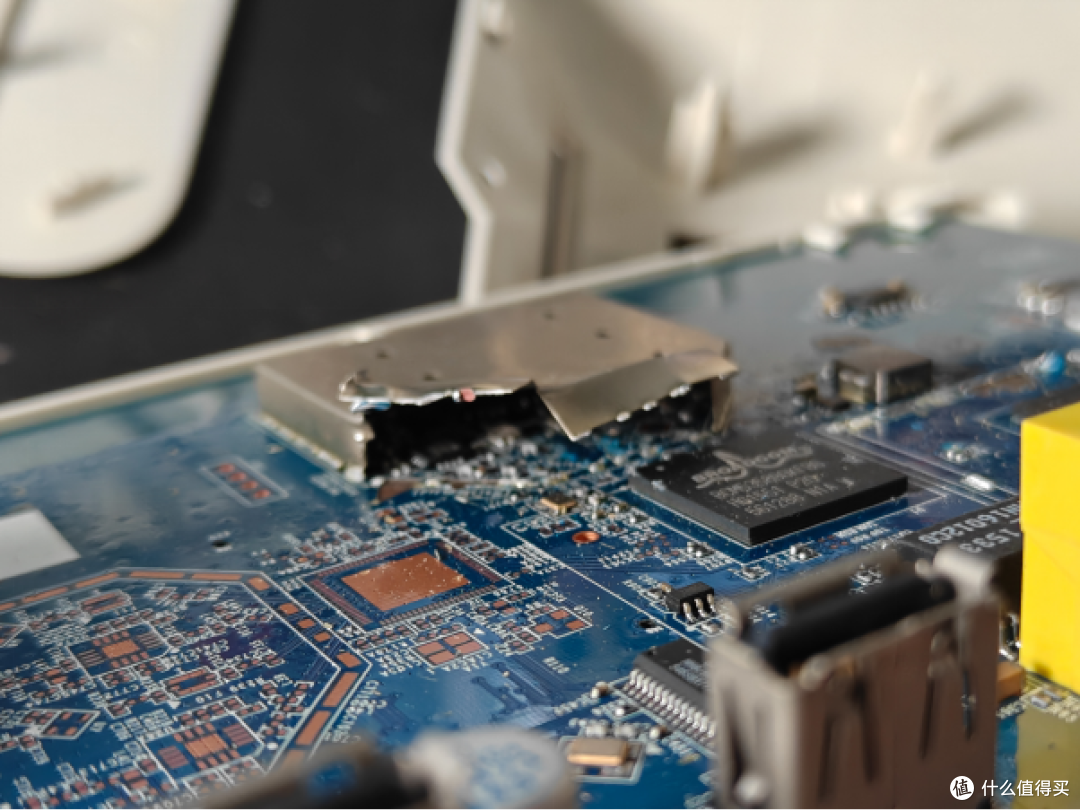

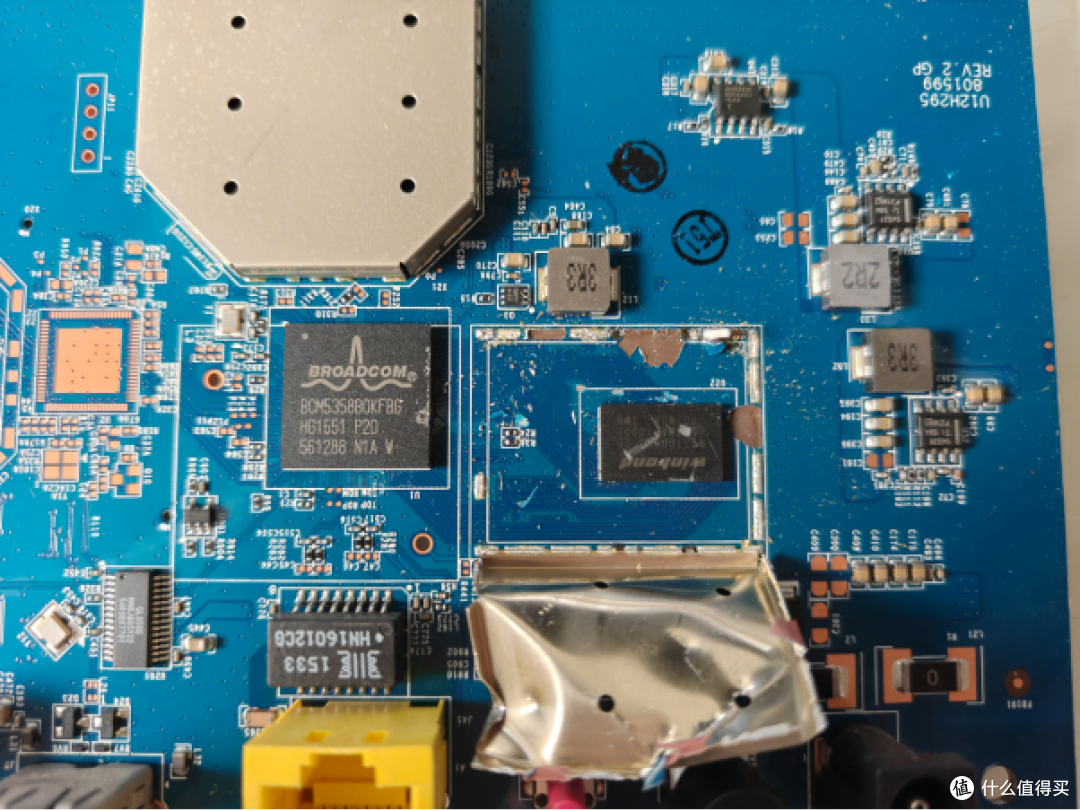

然后我们撬开这边的屏蔽罩，哇，里面果然有东西。

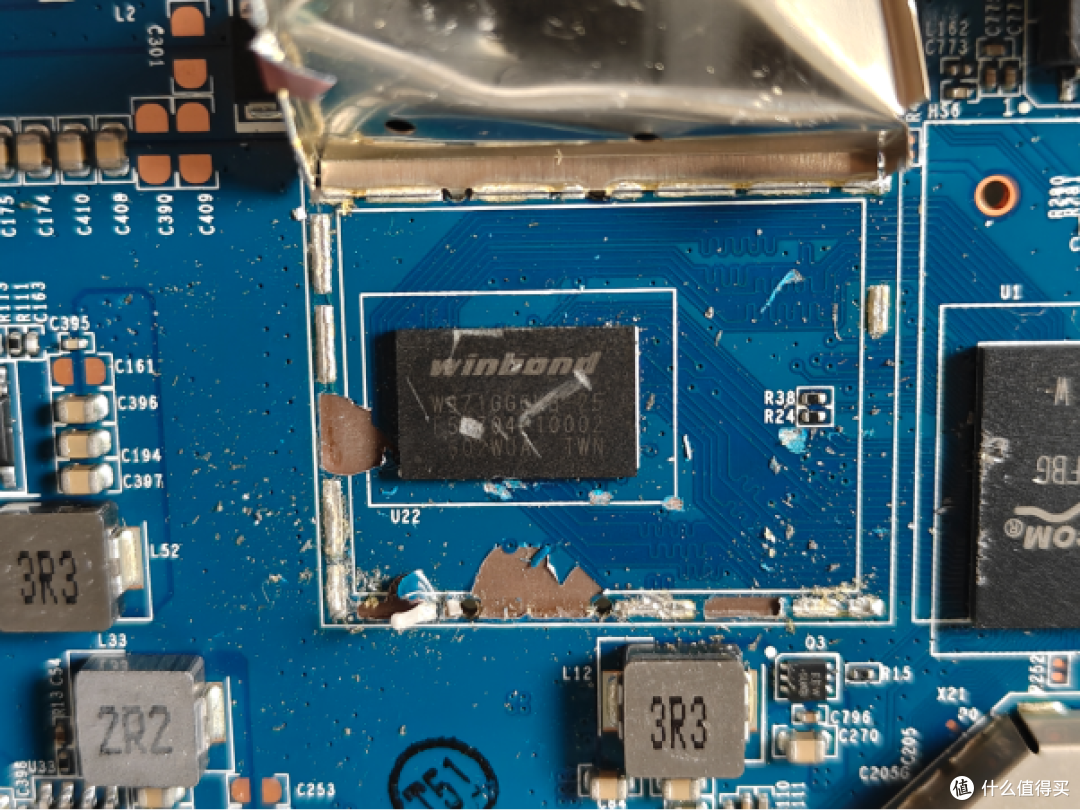

这个winbond W971GG6KB-25，还是华邦的内存，DDR2 1Gb，就是256MB内存。

再撬开最后一个，里面啥也没有。

所以可以说，这个是一款网件老的产品，属于WiFi 5年代的一个无线网络基站，虽然用的是无线路由器芯片，但并不是无线路由器的用途，大概属于中继或者类似的用途。虽然是上2代之前的产品，但是我们看设计的很好，几乎全部是贴片，用料在那个年的属于上乘，果然是名牌产品，名不虚传。
