拆解报告：ROMOSS罗马仕10000mAh自带线移动电源PHC10-201

前言

充电头网拿到了罗马仕推出的一款10000mAh自带线充电宝，这款充电宝采用黑色直板造型，自带一个USB-C接口，还自带Type-C输出线、Micro USB输出线和Lightning输出线，方便与手机叠放进行充电。充电宝仅支持5V输出，不支持快充输入和快充输出，功能基础。下面就带来这款自带线充电宝的拆解，一起看看内部的设计和用料。

罗马仕10000mAh自带线充电宝外观

罗马仕这款移动电源为常规黑色配色，机身造型扁平，外壳表面磨砂抗指纹，边缘过渡圆润。

机身正面上方印有ROMOSS品牌。

下方印有10000mAh和15W Fast Charge。

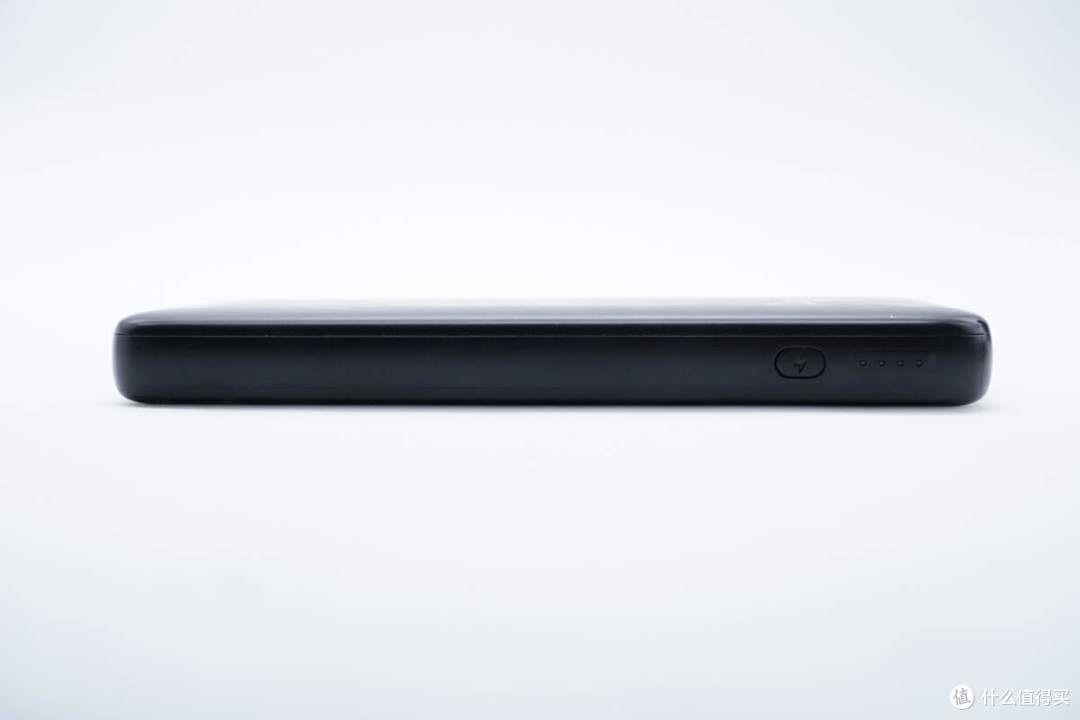

机身一侧配置电源键以及指示灯。

电量指示灯亮蓝光。

另一侧配置USB-C接口。

同侧外壳上还印有产品参数信息

型号：PHC10-201

电池种类：可充电锂离子电池

电池额定能量：37Wh（10000mAh）

额定容量：5800mAh（5V3A）

Type-C输入/输出：5V3A

Type-C线输出：5V3A

Micro USB线输出：5V2.1A

Lightning线输出：5V2.4A

总输出：5V3A

制造商：深圳华中科新材料技术有限公司

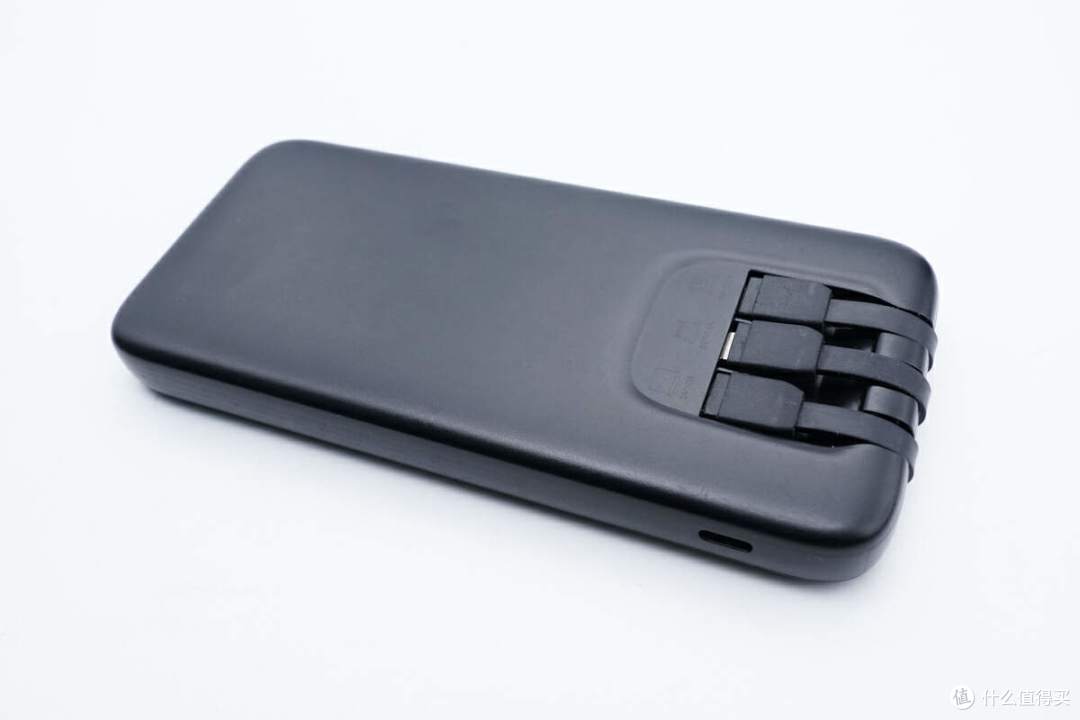

机身背面设计有Type-C线、Micro USB线和Lightning线的收纳槽，可以保证使用完毕后产品的整洁性，方便携带。

收纳槽旁印有相应线材端子以及输出参数。

实测移动电源机身长度为155.5mm。

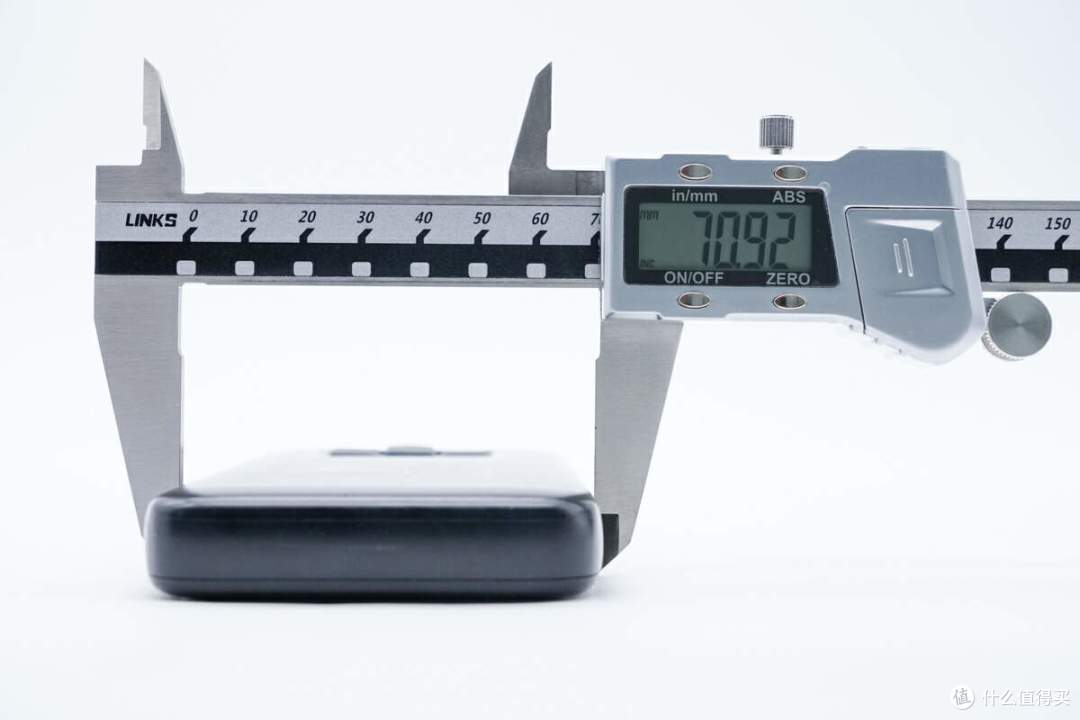

宽度为70.92mm。

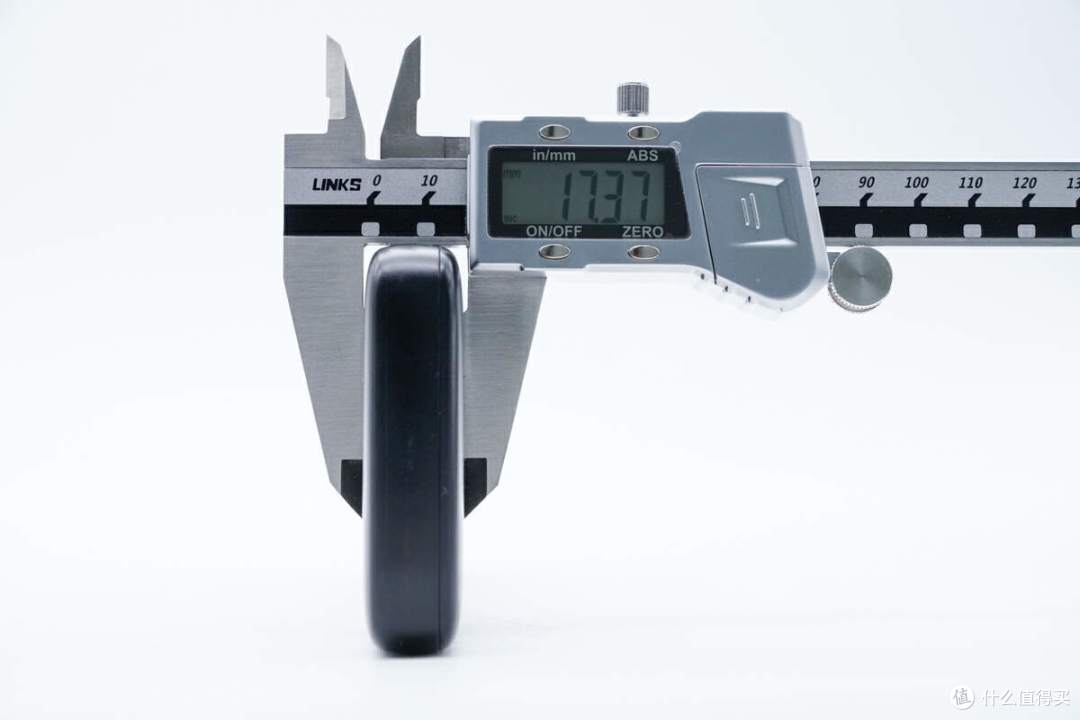

厚度为17.37mm。

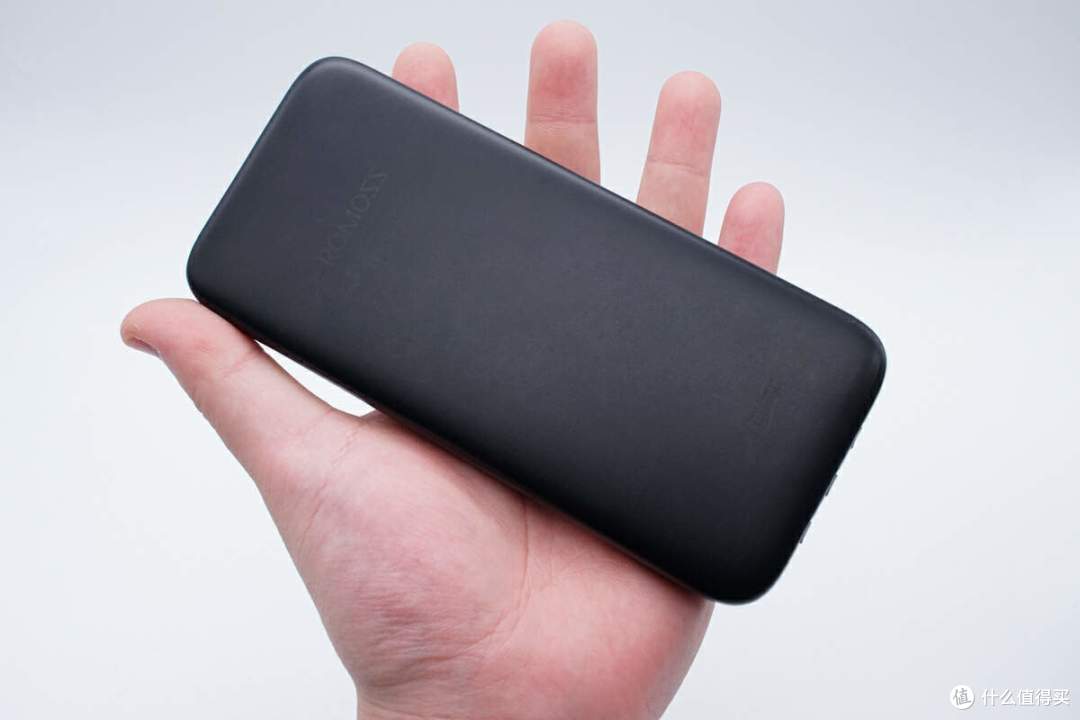

移动电源拿在手上的大小直观感受。

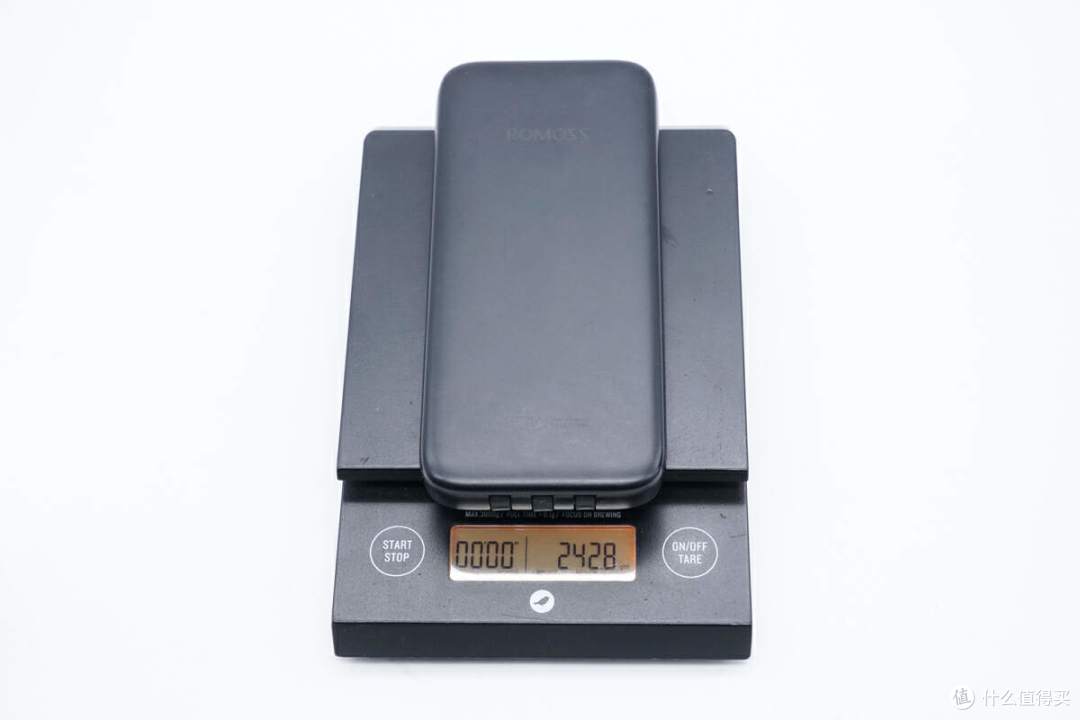

另外测得产品净重约为243g。

使用ChargerLAB POWER-Z KM003C测得Type-C口支持DCP、Apple 2.4A充电协议。

测得Type-C线支持DCP充电协议。

最后测得Lightning线端子非原装。

罗马仕10000mAh自带线充电宝拆解

看完了罗马仕这款充电宝的外观和测试，下面就进行拆解，一起看看内部的设计和用料。

首先沿机身侧面接缝撬开外壳。

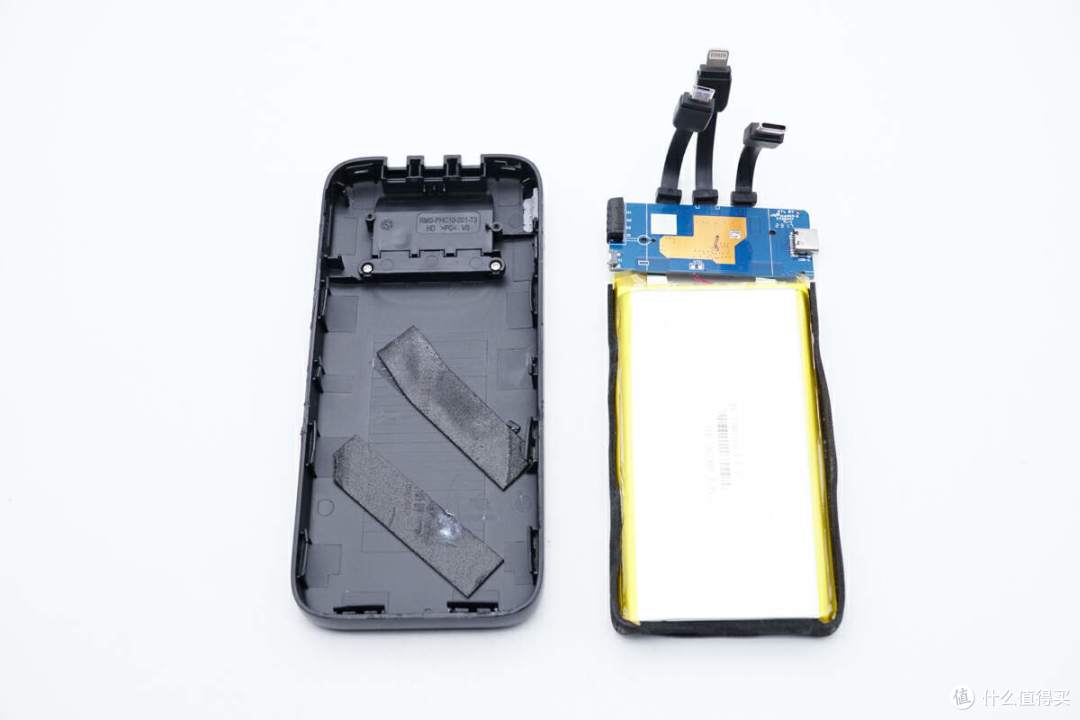

充电宝壳体通过卡扣固定。

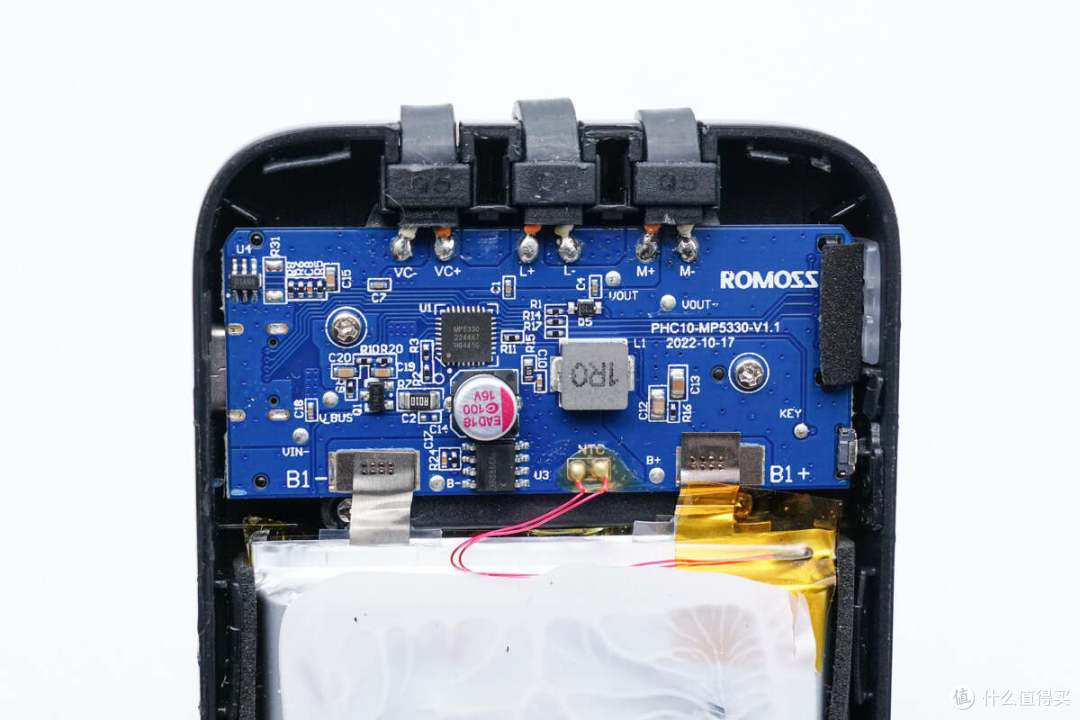

壳体上方为PCBA模块，焊接输出导线。

输出导线仅焊接正负极连接。

电池通过点焊连接。

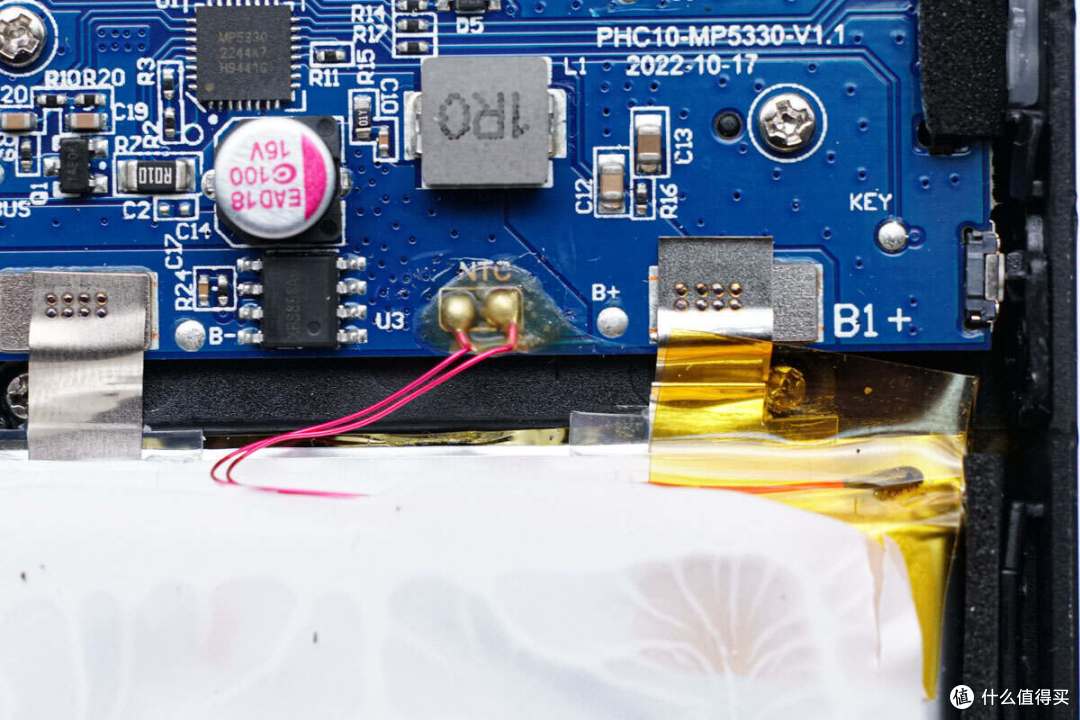

检测电池温度的热敏电阻焊接连接，焊点涂胶加固。

拧下固定螺丝，拆下PCBA模块。

电池侧面粘贴泡棉双面胶缓冲保护。

电池通过双面胶粘贴固定。

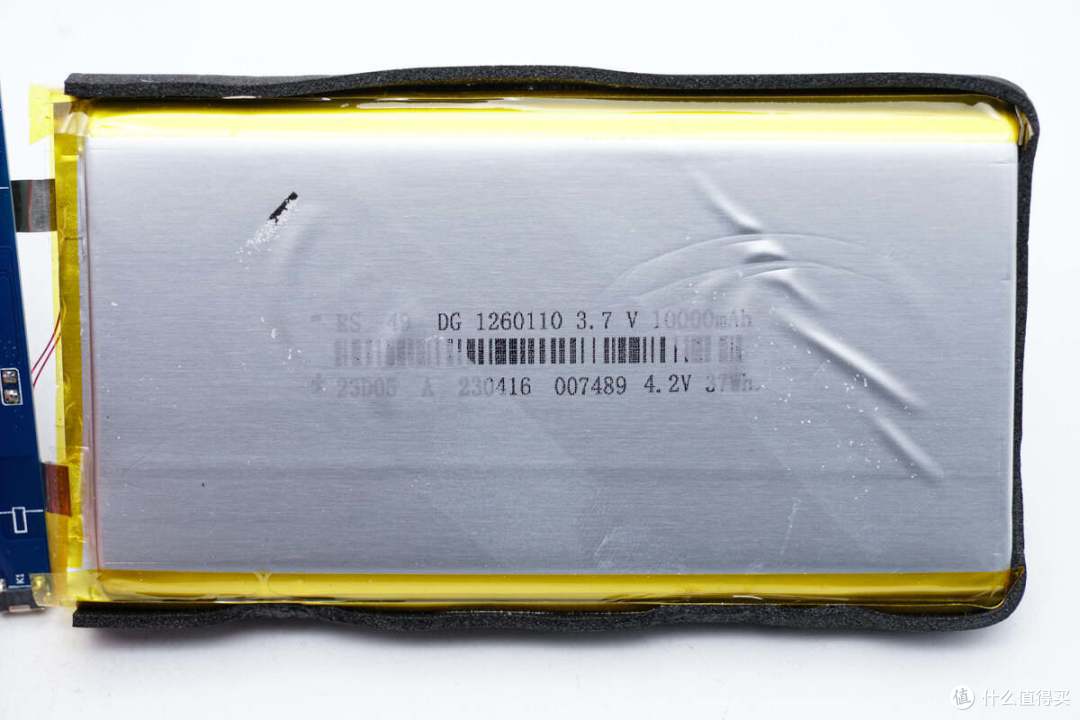

电池厚度为12mm，宽度60mm，长度为110mm，额定电压3.7V，容量10000mAh，充电限制电压为4.2V，能量为37Wh。

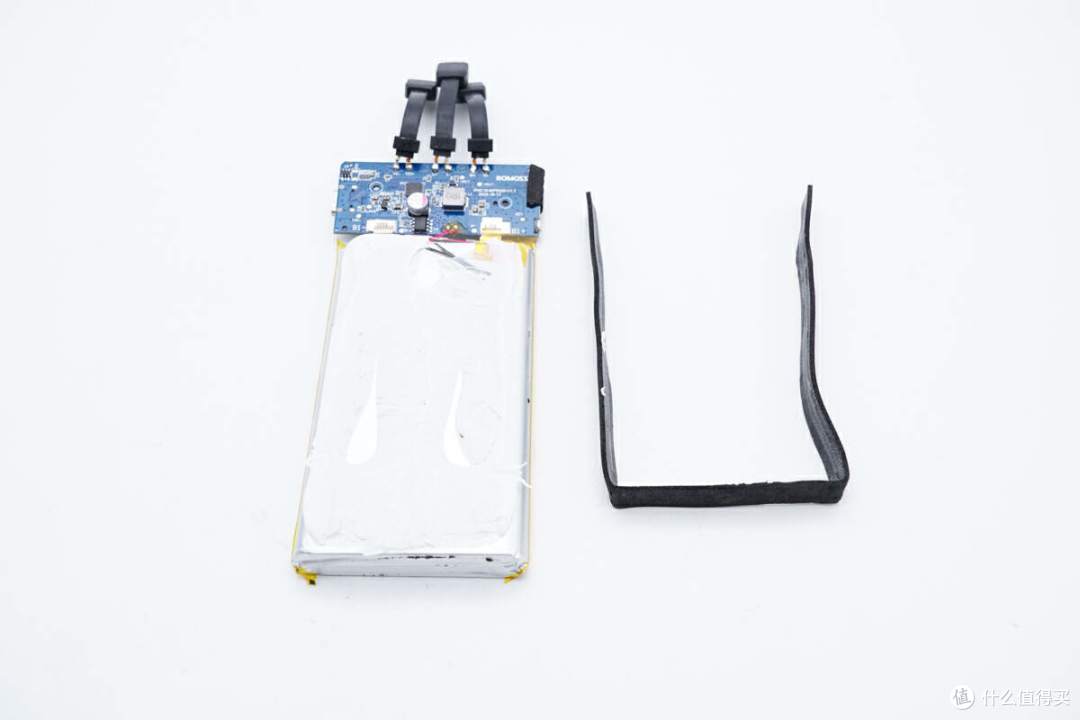

撕下电池边缘粘贴的双面胶。

焊接取下连接线和电池，PCBA模块正面焊接主控芯片，合金电感，滤波固态电容和电池保护芯片。

PCBA模块背面大面积露铜散热。

移动电源芯片来自思远半导体，型号MP5330，是一款集成同步升压转换器、锂电池充电管理、电池电量指示、按键及Type-C协议等多功能于一体的单芯片移动电源管理解决方案。内部集成输出及输入过流保护，过压保护，过温保护，短路保护等，采用QFN32封装。

1μH合金电感特写。

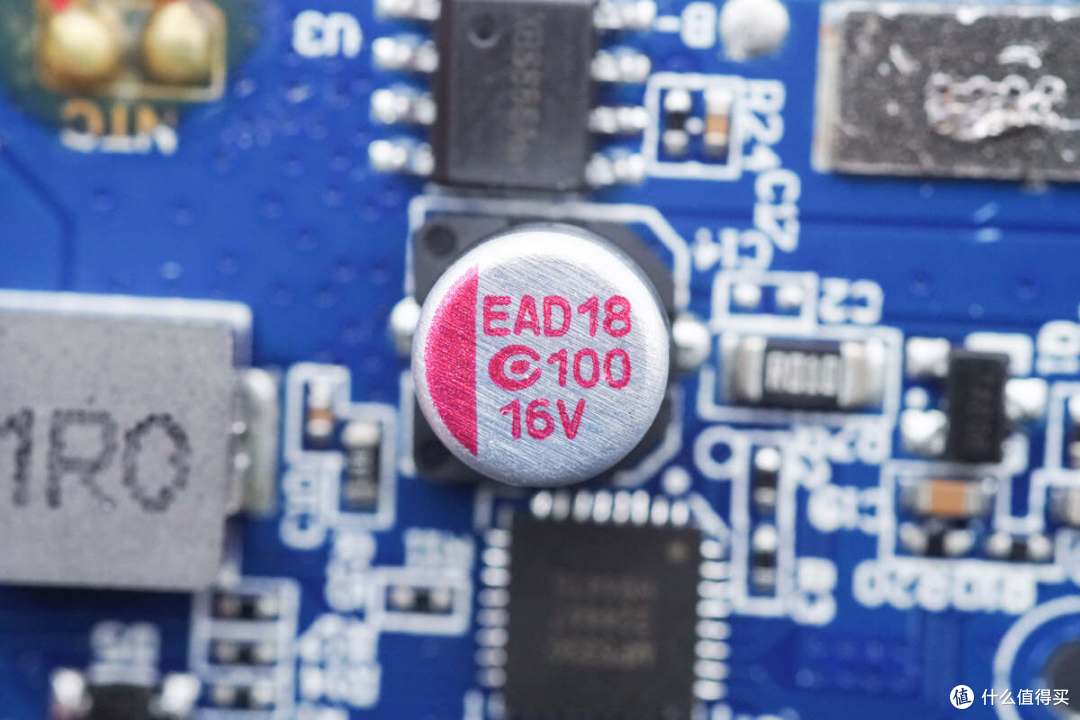

输出滤波电容来自钰邦，规格为100μF16V。

电池保护芯片来自赛芯，型号XB8886A，内部集成电池保护芯片和保护管，用于电池过充电，过放电和过流保护。

丝印TAE06的MOS管用于USB-C接口VBUS控制。

一颗芯片丝印01AN8。

用于检测电池温度的热敏电阻特写。

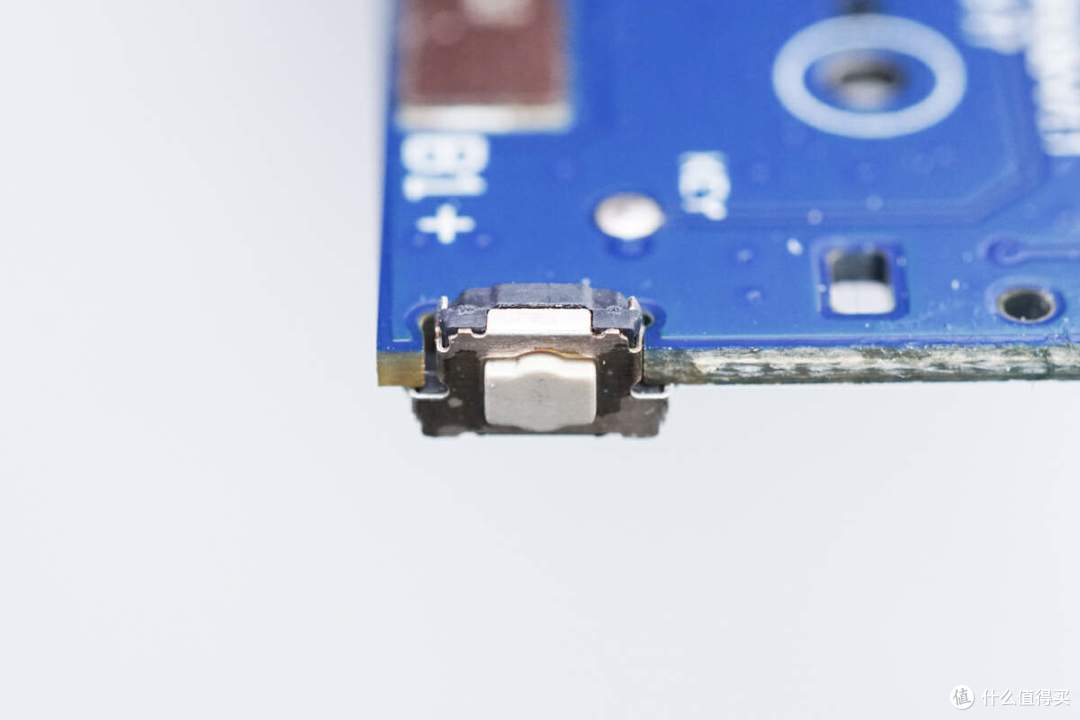

贴片电量检测按键特写。

四颗LED电量指示灯特写。

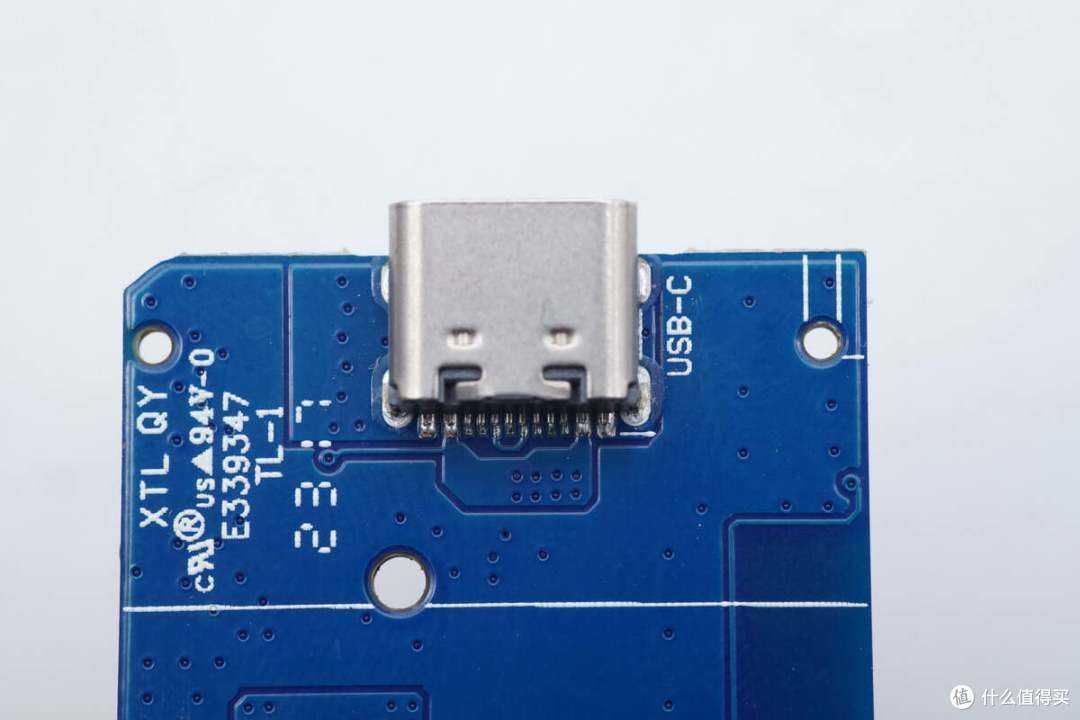

USB-C母座采用过孔焊接固定。

全部拆解一览，来张全家福。

充电头网拆解总结

罗马仕这款自带线充电宝采用低调的黑色外壳设计，自带Type-C输出线、Micro USB输出线和Lightning输出线，满足市面主流手机充电。并且还自带USB-C充电接口，可以使用普及的USB-C充电器进行充电，兼容性非常好。

充电头网通过拆解了解到，这款充电宝内置10000mAh锂电池，并使用赛芯XB8886A一体化电池保护芯片。充电宝电源芯片来自思远半导体，型号MP5330，是一颗全集成的移动电源SOC，内部集成开关管。电池包裹边缘泡棉胶带缓冲，配有热敏电阻检测温度，内部做工可靠。
