质价比优等生 微星B850MPOWER超外频主板 静态拆解

微星家的MPOWER系列主板，一直是超频玩家的质价比首选，特别是现在AMD高端处理器无对手的当下。

微星继续发挥祖传超外频方案的优势，乘胜追击推出了MPOWER系列B850芯片组主板：微星B850MPOWER。充分助力AMD内存频率能效优化，同时进一步加强AMD处理器的优势，配合不高的售价，几乎成为了千元级中板首选SKU。

时下正值内存、固态、显卡涨价浪潮，恰逢双12前夕也就有了这篇静态拆解文。对于近期有需要升级或者装机选购主板的小伙伴们，可以跟随我的视角一探究竟。

外包装

微星B850MPOWER的外包装摒弃主板印刷在正中间的老套路，采用风格化设计，巨大的MPOWER散热装甲印刷在了中间，线条格栅切割出硬朗的既视感，夺人眼球视觉冲击力爆棚，充满POWER！

除此之外，微星龙盾、AMD RYZEN B850、AMD RYZEN 9000处理器、B850MPOWER等标识印刷也是必不可少。

透过产品条码贴纸显示，妥妥的中国制造，微旭商贸为进口商。

微星B850MPOWER外包装反面则是印刷有主板本体及主要功能特点的介绍。

侧面印刷有产品的相关执行协议、相关安全标准、环保、警示标识等内容。左侧印刷有各个销售区域的语言文字，毫无疑问这是一款全球化销售的产品。

外包装整体给我的感觉就是设计及颜值在线，包材扎实，该有的都有。

配件

微星B850MPOWER附送配件全家福：

EZ Dashboard、EZ Wi-Fi Antenna、EZ Front Panel Cable、EZ M.2 Clip II Remover、EZ M.2 Clip II x3、1 to 2 EZ Conn-Cable （V1）、SATA Cable、M.2 Screw、Cable Sticker、Quick Installation Guide、European Union Regulatory Notice。

微星B850MPOWER额外配备的EZ Dashboard简易控制面板，使用一拖三延长线转接出来，提供四个螺丝孔位方便固定。

该控制面板集成了电源键、重置键、CMOS清除按钮LED DEBUG侦错灯。方便玩家裸板状态下进行超频使用。特别是超频失败后的错误诊断，有效提升超频体验及成功率。同时LED DEBUG灯还可以显示温度。

本体及细节

微星B850MPOWER本体正反面特写。

给我的第一感觉就是MPOWER这套散热马甲的视觉冲击力，散热装甲的条格纹路加上深黑色的喷涂，在高光下MPOWER字体及龙盾标识显得质感满满。特别是局部亮片处理，BLINGBLING的。反面则是标配一个M.2接口，没有过多的接口。

微星B850MPOWER为标准的MATX规格主板，尺寸大小为243.84mm x 243.84mm，也是微星家销量非常大的版型。

微星B850MPOWER主板的供电、固态、芯片组几乎完全覆盖散热装甲。特别是供电采用加大加厚的散热装甲，并且标配了7W/m高导热系数的MOSFET散热垫，确保使用的稳定。 并且加入了EZ M.2 Shield Frozr II及EZ M.2 Clip II，使用体验更好。

主板边缘安排了一众插座及接口，分别是：

JAUD1、JRGB1、JARGB_V2_1、JDP1、JDASH1、SYS_FAN4、EZ Conn、8PIN、JUSB1、JUSB2、JUSB3、JFP1、JARGB_V2_2。

需要强调的是主板边缘额外增加的8PIN供电，战老黄未来的60系性能怪兽，也能易如反掌。

微星B850MPOWER主板为双内存插槽设计，支持DDR5双通道模式，最高超频支持DDR5 10200+ MT/s (OC)，轻松战未来！Y1S1！现在内存固态涨价的大背景，严重抑制了超频玩家的购买力！这里不得不吐个槽！反观主板厂家这边，没有选择涨价，不得不说良心！

特别是主板供电接口右侧整齐排列了三个4PIN风扇接口、DEBUG灯及一个三针ARGB接口。左侧则是布局了一个USB TYPE-C前置接口、两个SATA接口及两个4PIN风扇接口。

Y1S1！空间利用率非常高。同时I/O接口的挡板部分为出厂默认安装，省去了安装时间，对于小白用户来说非常优化。

微星B850MPOWER采用双8PIN供电设计，供电稳定性毋庸置疑，毕竟功耗最高的X3D系列也才200多瓦。

需要强调的是，电源接口内的针脚均为实心针脚设计。在高电流负载时，12V供电传输更快更稳更安全。

拆解及芯片

微星B850MPOWER拆解掉散热马甲后的模样，PCB板采用八层布局设计，2oz厚度铜服务器级用料，确保长时间使用稳定。

B850芯片组来自于AMD，代号OGA2 2522，中国台湾省制造。

微星B850MPOWER的处理器保护盖贴纸做了MPOWER风格的iD设计，高光下可呈现RGB色彩。

主板支持AMD AM5底座（LGA1718），能够全面兼容AMD Ryzen 7000、8000、9000系列处理器，轻松战五年不在话下。

微星B850MPOWER主板提供四个M.2存储接口及两个SATA 6G全速接口。正面三个M.2接口同时支持夹汉堡式散热，背面一个M.2接口（黄色圆圈）。

第一个M.2_1来自于CPU，支持PCIe 5.0 x4及2280/2260规格、第二个M.2_2来自于CPU，支持PCIe 5.0 x4及2280/2260规格、第三个M.2_3来自于芯片组，支持PCIe 4.0 x4及2280/2260规格、第四个M.2_4来自于芯片组，支持PCIe 4.0 x2及2280规格。

微星B850MPOWER最让本人喜欢的其实还是双内存插槽与M.2固态接口的全新布局。

区别于四插槽方案的PCB布局设计，这样的布局充分利用双内存插槽空出来的位置，增加了一个2280尺寸的固态安装位置。更重要的是随着2260及2242固态硬盘的推陈出新，这个区域可以轻松布局两个M.2接口！

如果电源接口后置呢？DDDD！轻松布局三个M.2固态安装位，也不是不可能！

由于这个位置介于内存和24PIN供电接口中间，所以依然采用夹汉堡式散热，小伙伴们完全不必担心温度过高的问题。

你会发现微星B850MPOWER固态安装位的底部散热片，不仅仅标配高导热系数硅脂条，还可以拆下来。考虑到各个品牌的固态实际厚度不一，微星PM还专门安排了正方形橡胶“缓震泊车位”，细节考虑到位。

第二根PCIe 4x4插槽，尾部特意设计成开口方案，主打一个兼容性优先。同时加入EZ PCIe Clip II，显卡拔插更方便。

微星B850MPOWER背面I/O接口从左至右依次为：

Clear CMOS Button x1、Flash BIOS Button x1； HDMI 2.1 x1；5G LAN x1；USB 10Gbps (Type-A) x2；USB 10Gbps (Type-C) x1；USB 5Gbps (Type-A) x4；USB 20Gbps (Type-C) x1；Wi-Fi / Bluetooth；HD Audio Connectors x1；Optical S/PDIF-Out x1。

20Gbps中高速率的USB Type-C接口，能够满足大多数人的高速使用场景。如果你对速度体验有高要求同时预算充足，建议选择X870芯片组主板，接口支持雷电4速率40Gbps。

无线网卡使用的是联发科的MTK MT7927，支持WIFI7，蓝牙5.4，LE Audio音频设备。MT7927支持WI-FI7，2x2MIMO架构，320MHz信道宽度，4096-QAM调制，2.4/5/6Ghz三频。双频并发：2T2R+2T2R，支持2.4/5/6Ghz中任意两个频率组合MLO。单频5764Mbps（6G 320Mhz）双频并发6500Mbps（MLO）。在易用性上，EZ天线支持拔插，细节体验友好。

MT7927采用6nm工艺制程，功耗超低，市场售价200左右，微星PM无线体验上还是非常舍得堆料。

微星B850MPOWER主板的具体规格配置以官方为准。同时想要进一步了解主板功能的，特别是第一次装机的小白用户，强烈建议复制粘贴下方链接至浏览器。

https://download-2.msi.com/archive/mnu_exe/mb/B850MPOWER_SChinese.pdf

供电设计

微星B850MPOWER采用12+2+1路数字供电架构设计，战未来五年轻轻松松。不仅如此，微星工程师还进行了如下几个方面的加强调教设计：

一、瞬态电压抑制器(TVS)，简单的说就是防止电压过高。这对于需要频繁修改电压参数的超频玩家来说非常必要，能有效规避电压高低切换时带来的意外电路损坏。

二、供电接地保护设计，简单的说就是将电磁干扰（EMI），透过铜平面传导出去，确保运转稳定。

三、过流保护，OPC首先确保主板供电的安全性，当触发预设数值便会开启主动防御机制，避免过高的电流侵入，避免硬件的损坏和故障发生。确保长期运转的稳定性。

微星B850MPOWER智能数字供电特写，12路Vcore POWERSPS 60A+2路SOCPOWER+1路MISCPOWER的供电设计，AMD旗下X3D高端处理器也能轻松驾驭。

黄色箭头指出的位置便是供电接地保护设计的铜平面，同时也是散热装甲的螺丝固定孔位。

板载芯片

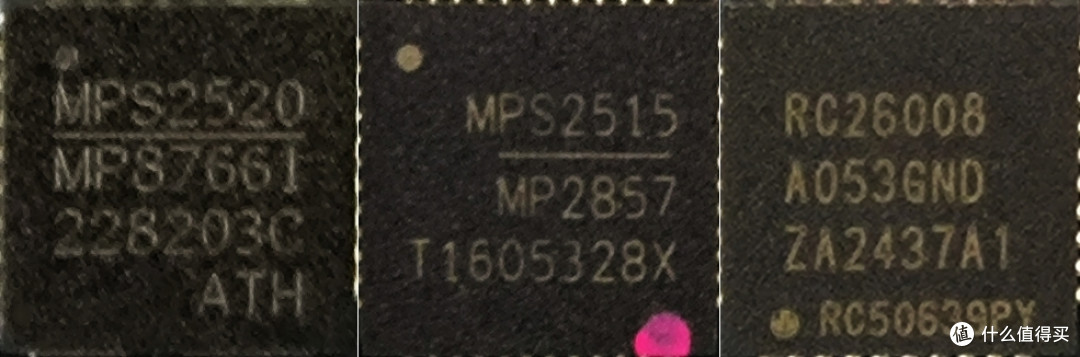

微星B850MPOWER的供电控制芯片使用的是MPS MPS2515 MP2857加MPS MPS2520 MP87661的方案。DrMOS芯片单相输出电流高达60A，确保供电的稳定高效。

瑞萨RC26008时钟发生器，也就是玩家口中的超外频芯片，叠加微星的数据经验积累，不管是CPU还是内存超频，超频玩家朋友们不再为了调参“匆匆忙忙连滚带爬”，反而是“从从容容游刃有余”。

板载的5G网卡使用的是Realtek RTL8126。Realtek RTD2151为视频信号转换芯片，eDP转换成HDMI 2.1a信号，支持8K@60Hz显示输出。

板载音频芯片使用Realtek的ALC4080，目前高端主板的标配，微星下放至中端芯片组可见其良心。支持32-bit/384kHz PCM与DSD256硬解，信噪比127dB，动态范围和底噪控制优秀。同时集成了可编程增益放大器（PGA），高阻抗耳机也能轻松细腻调节增益。搭配微星B850MPOWER独立PCB电路设计，输出质量得到进一步提升。

USB HUB集线控制芯片型号为GL3523来自于Genesys。BIOS芯片使用来自Winbond华邦的W25Q512JWEN，存储容量64MB。 NOR Flash闪存使用的是MXIC旺宏电子的25V2033F。

NCT6687D-R为主板监控芯片，监测系统工作使用状态：如温度、电压和风扇速度等信息。风扇控制芯片使用的是NUVOTON新唐的3948S和3968S，可以实时监测风扇的转速、电压及温度，同时支持调节风扇转速。

ASM1543为USB 3.1 Type-C转接芯片，支持10Gbps高速传输。ASM2480B为通道切换芯片，支持PCIe与M.2之间切换。

PI3EQX2024ZTFE（USB3.1 Gen2x2）和PI3EQX1004E2ZTFE（USB3.1 Gen2）为ReDriver芯片，速率分别支持20Gbps和10Gbps。来自于美台半导体（达尔），满足用户的高速传输需求。

散热装甲及组件

微星B850MPOWER主板散热马甲全家福的正反两面。包括芯片组、供电、固态。出厂均标配高导热系数硅脂。

让我非常喜欢的点就是散热马甲上的MPOWER字样，采用特殊喷涂工艺，若隐若现显得质感满满。同时固态的散热马甲只需一根手指就能轻松按压，非常EZ！

微星B850MPOWER固态的底部散热马甲，可以看到采用沉孔螺丝加小橡胶粒的方式进行稳固，同样标配高导热系数硅脂。

微星B850MPOWER的I/O挡板正反两面，采用不锈钢材质。

一部分孔位直接采用冲孔工艺，一部分孔位采用拉伸沉孔工艺。挡板反面覆盖缓震海绵，有效保护接口的同时还能减少静电及电磁辐射带来的噪音。

总结

透过静态拆解，相信大家对微星B850MPOWER主板有了更多了解。

主板的用料上使用了大量高品质元器件及芯片，除了缺少一个40G速率雷电4接口，其他规格给到顶。并且WIFI7无线体验拉满，拳打脚踢丐板X870主板。定价千元出点头，可以说极为克制。

不仅如此，微星还在超频上下足了功夫。双内存插槽和M.2固态接口的全新布局，瑞萨RC26008时钟发生器的加入以及附送的EZ Dashboard简易控制面板，将超频体验发挥得淋漓尽致。官方给出的DDR5 10200+ MT/s (OC)数据就说明了一切！随着后期内存颗粒的体质提升，12000 MT/s指日可待。

当下内存固态的售价我和大家一起吐槽！最后祝大家升级装机顺利！
