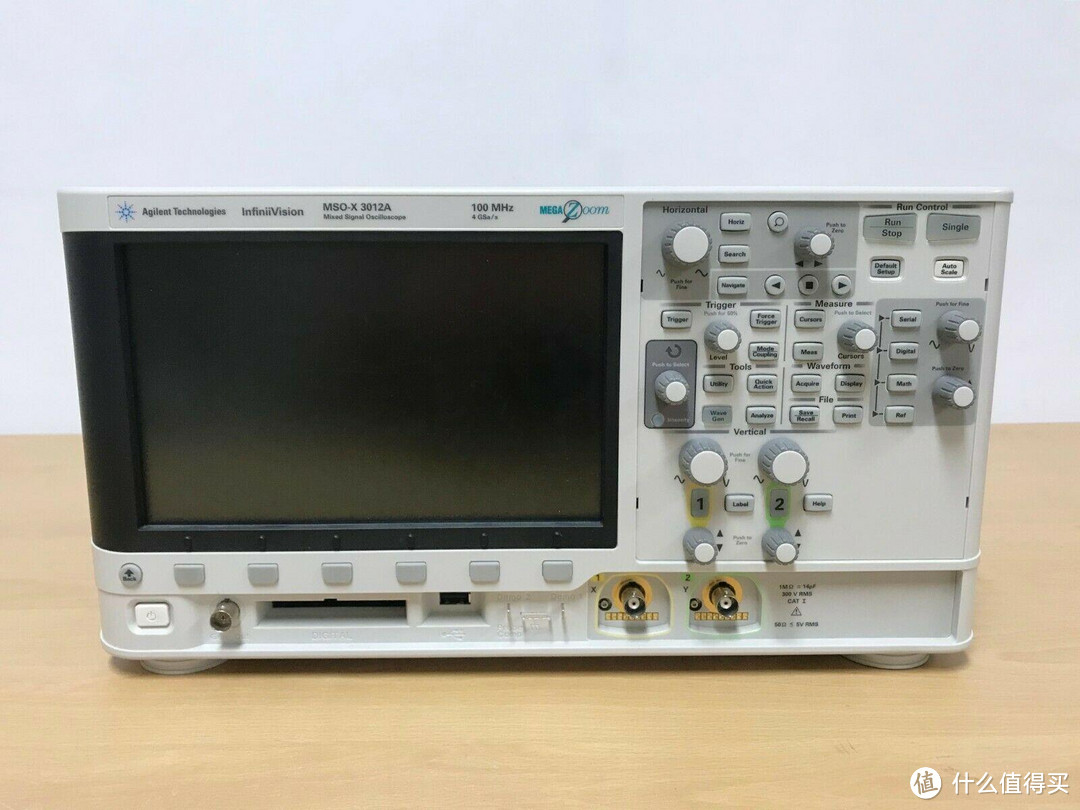

MSOX3012A安捷伦Agilent示波器100MHz

是德科技MSOX3012A的规格包括:

• 带宽(-3分贝):100兆赫

• 计算上升时间(10 - 90%): ≤ 3.5 ns

• 输入通道:

  • 2个模拟通道

  • 16个数字频道

• 最大采样速率:

  • 4 GSa/s半通道

  • 2 GSa/s所有通道

• 最大内存深度:

  • 标准2 Mpts

  • 可选的4个mpt

  • 可选段内存

• 显示器尺寸和类型:8.5 WVGA显示器

• 波形更新速率: >每秒一百万个波形

• 支持的活动探头数量:一般情况下，双通道型号为一个

• 垂直系统模拟通道:

  • 硬件带宽限制:约20 MHz(可选)

  • 输入耦合:交流，DC

  • 输入阻抗:可选:

    • 1mω1%(14 pF)

    • 50 Ω 1.5%

  • 输入灵敏度范围:1mV/格至5v/格(1mω和50ω)

  • 垂直分辨率:8位(平均测量分辨率为12位)

  • 最大输入电压:

    • 300 Vrms，400 Vpk

    • 瞬态过压1.6 kVpk

    • 使用N2862A、N2863A、N2890A 10:1探针:300 Vrms

    • 频率降额(假设正弦波输入):400 Vpk直到40 kHz，然后以20 dB/dec的速率降额直到6 Vpk

  • DC垂直精度:[DC垂直增益精度+ DC垂直偏移精度+ 0.25%满量程]

  • DC垂直增益精度:2.0%满量程

  • DC垂直偏移精度:0.1格±2毫伏±1%的偏移设置

  • 通道间隔离:> 100:1，从DC到各型号的最大额定带宽(使用相同的V/div和通道耦合测量)

  • 偏移范围:

    • 2V(1mV/格至200mV/格)

    • 50V(> 200mV/格至5mV/格)
