高密度、大容量，远东 FEB 21700-5500mAh 电芯评测

前言

近期，充电头网拿到一款远东 FEB 18650 型号电芯，其具备高安全、长寿命、高倍率、高比能、高可靠特性；此次，带来的是远东 FEB 21700-5500mAh 电芯，在具备以上特性外，可支持2C高倍率放电，循环寿命更长。

远东电池不单在18650电池上做出突破，在21700电池上同样做突破，将以往常规的5000mAh的容量提升至5500mAh，下面充电头网就从充放电、内阻、温度测试来全面剖析这款电池的性能，看看这款电芯的性能表现如何。

开箱介绍

思路清晰，先看产品。

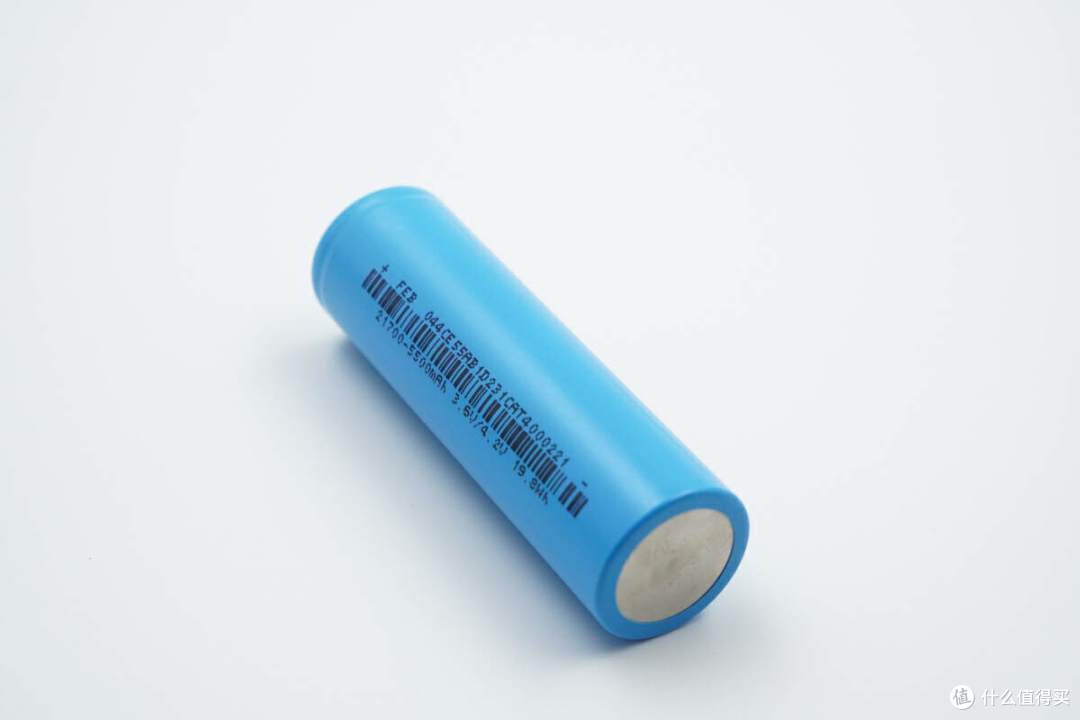

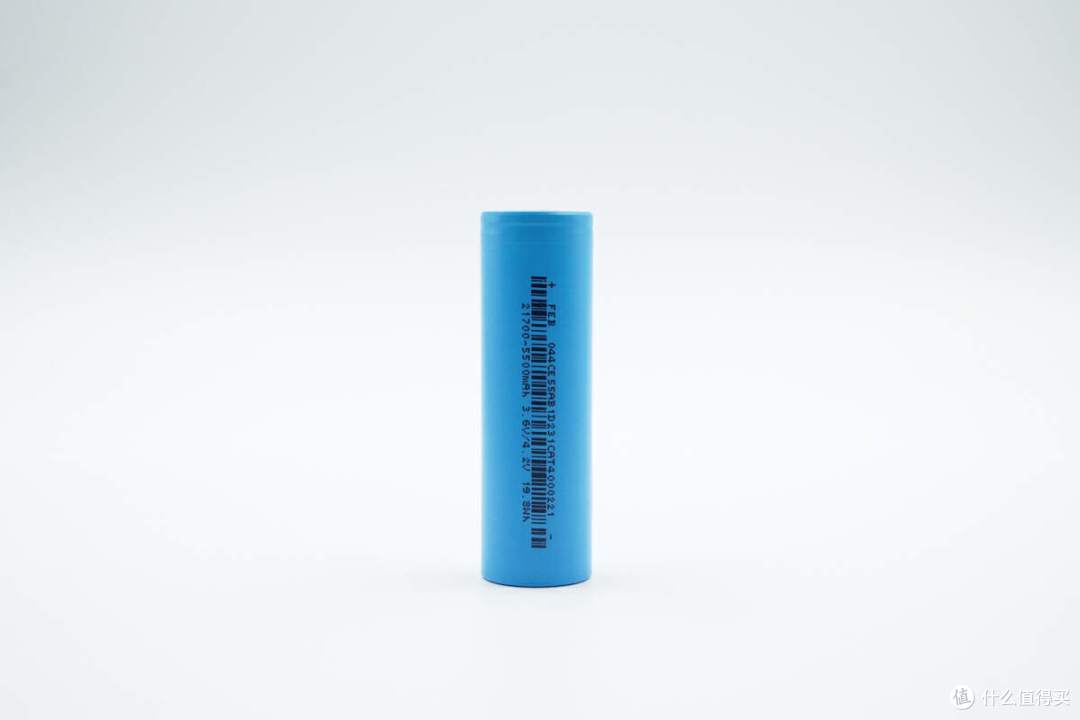

远东 FEB 21700-5500mAh 电芯依旧为圆柱体设计，采用蓝色电芯套膜颜色设计，可支持定制。

远东 FEB 21700-5500mAh 电芯套膜侧面拥有电芯喷码“21700-5500mAh 3.6V/4.2V 19.8Wh ”及”+“、”-“正负极标识。

额定容量：5500mAh@0.2C；

标称电压：3.6V；标称能量：19.8Wh；

循环寿命：+0.5C/-1C,4.2-2.75V 70%@600；

交流内阻：≤25mΩ。

远东 FEB 21700-5500mAh 电芯负极接触面与18650 型号电芯一致，同样采用合金金属材质制作，耐用防腐。

远东 FEB 21700-5500mAh 电芯正极接触面依旧为合金材质，采用圆片三焊点连接，内部为 9系超高镍材料制作。

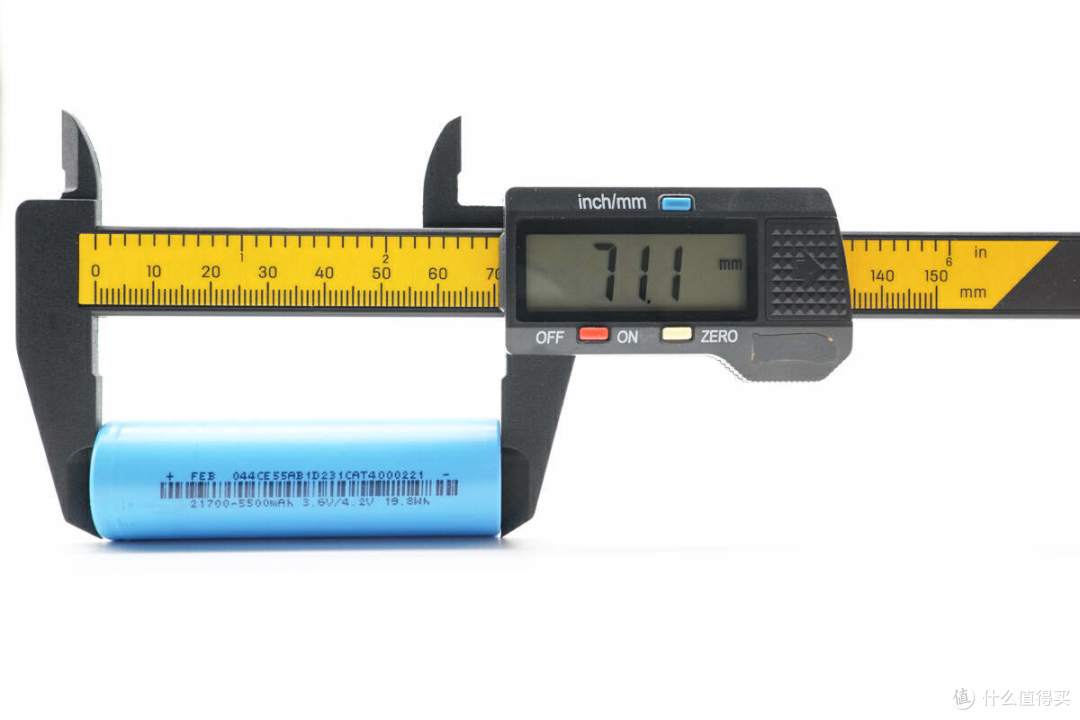

远东 FEB 21700-5500mAh 电芯圆柱高度约71.1mm。

远东 FEB 21700-5500mAh 电芯圆柱直径约为21.5mm。

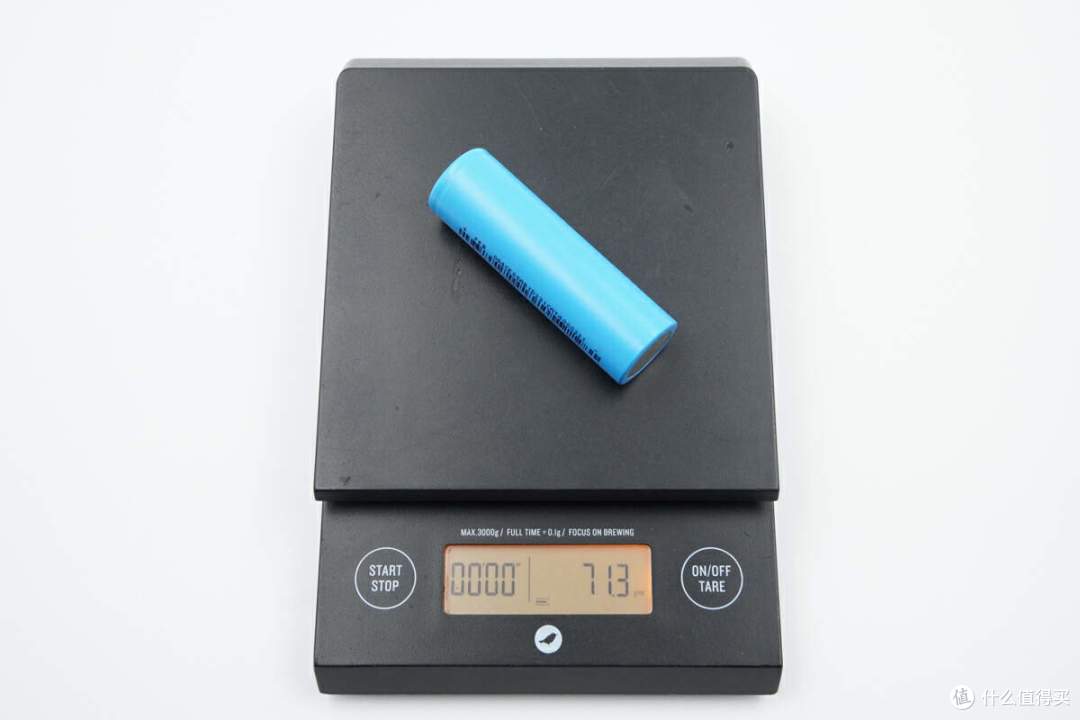

远东 FEB 21700-5500mAh 电芯重量约为71.3g。

充电测试

0.2C充电

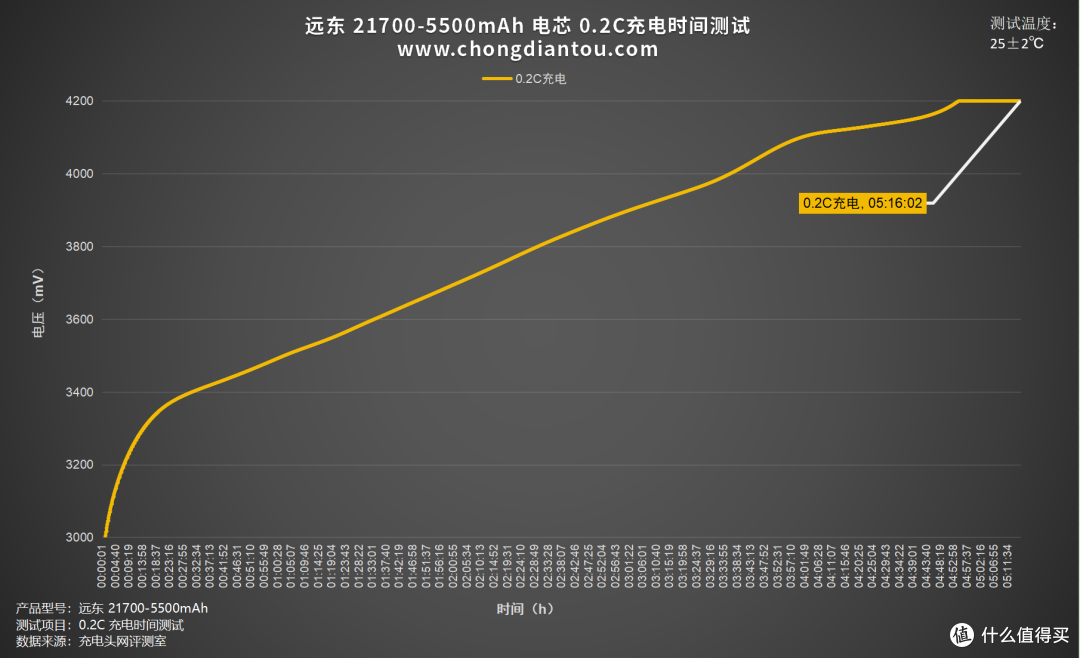

绘制出折线图，设置电流设置为1100mA，0.2C为远东 21700 5500mAh 电芯充电，电流设置为1100mA，充电截止电压为 4.2V，耗时5小时16分钟。

0.5C充电

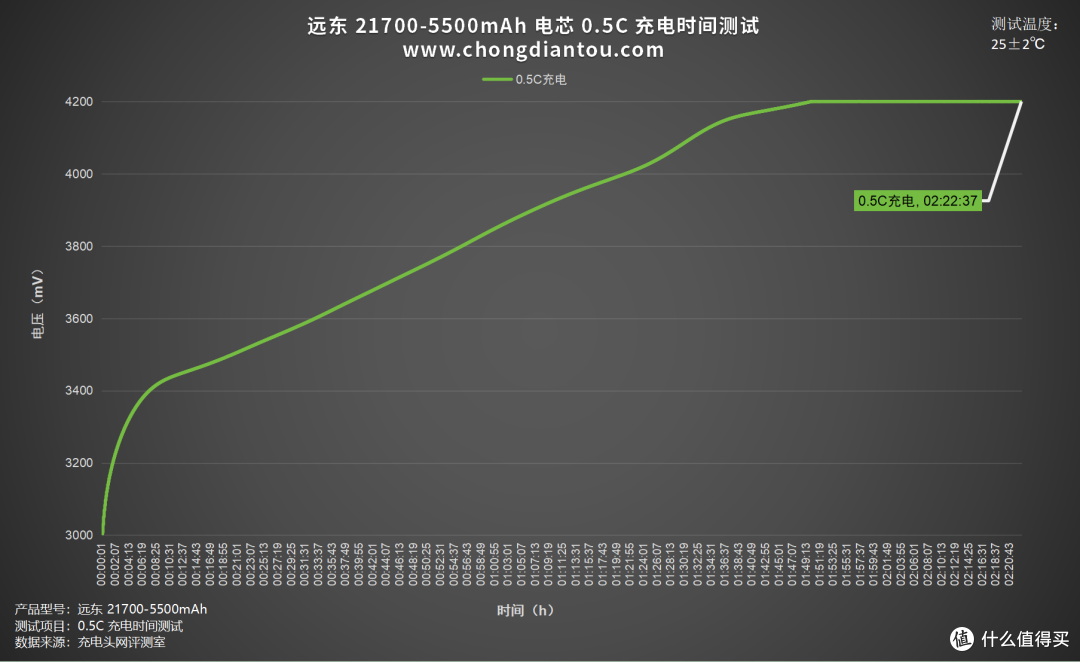

绘制出折线图，设置电流设置为2250mA，0.5C为远东 21700 5500mAh 电芯充电，充电截止电压为 4.2V，耗时2小时22分钟。

1C充电

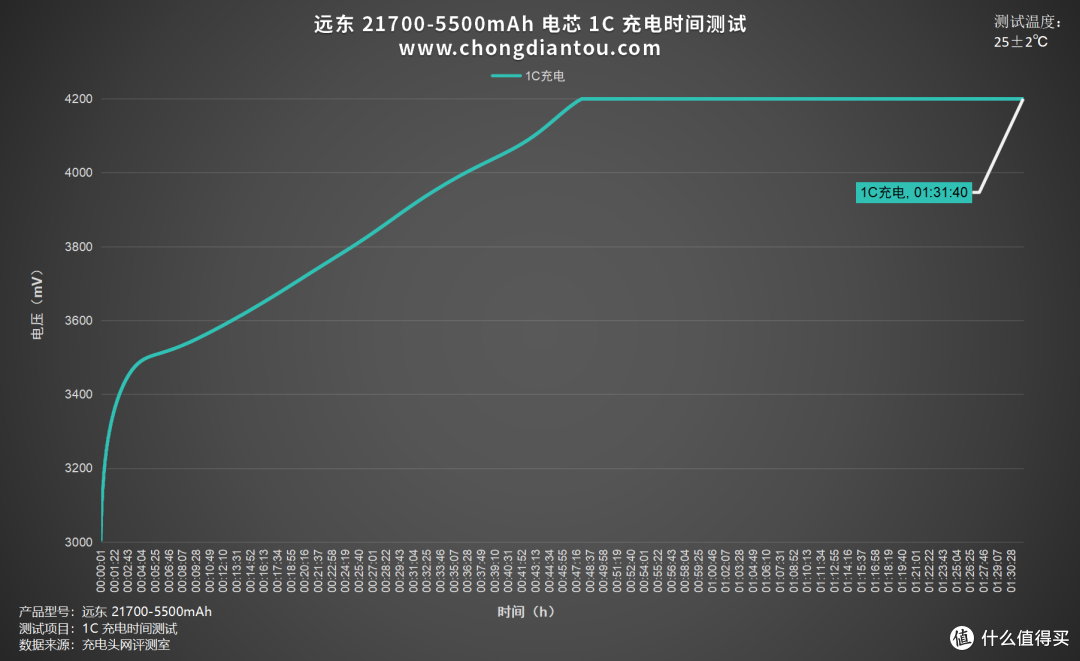

绘制出折线图，设置电流设置为5500mA，1C为远东 21700 5500mAh 电芯充电，充电截止电压为 4.2V，耗时1小时31分。

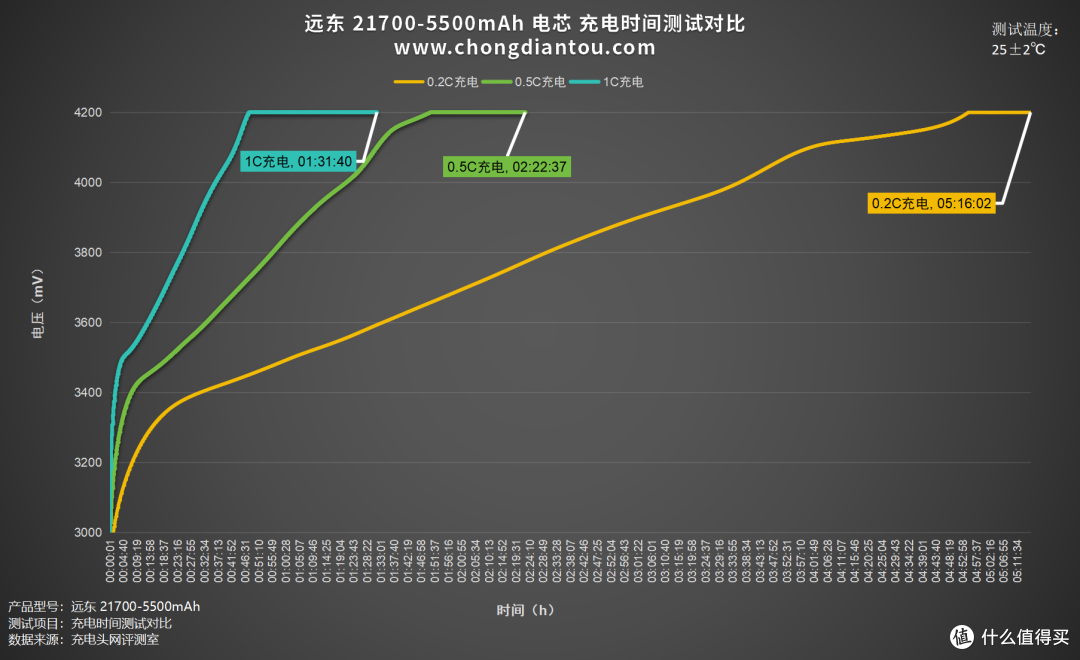

将测试数据汇总成曲线图，充电测试中0.2充电充满耗时5小时16分钟，与其他档位的充电时间拉开了较大差距，0.5C充电充满耗时2小时22分钟，1C充电充满耗时1小时31分钟。

放电测试

0.2C放电

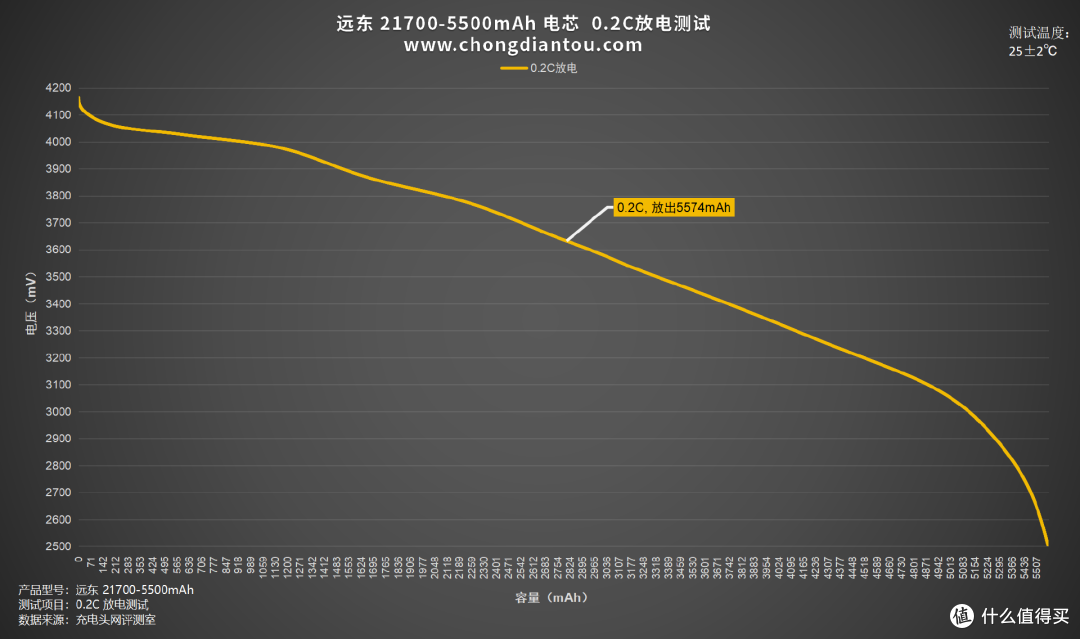

绘制出折线图，设置电流为 1100mA，0.5C为远东 21700 5500mAh 电芯放电，均压 3.59V，放到截止电压为 2.5V，耗时约5小时03分，放出容量5574mAh，放出能量19.95Wh。

0.5C放电

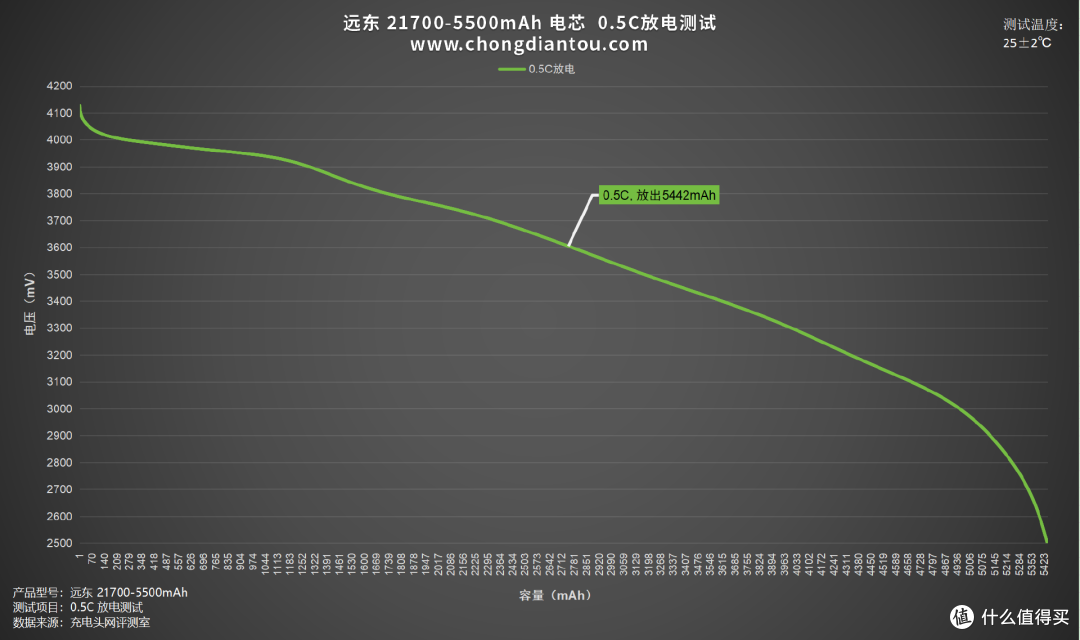

绘制出折线图，设置电流为 2750mA，0.5C为远东 21700 5500mAh 电芯放电，均压 3.57V，放到截止电压为 2.5V，耗时约1小时58分，放出容量5442mAh，放出能量约为19.30Wh。

1C放电

绘制出折线图，设置电流为 5500mA，1C为远东 21700 5500mAh 电芯放电，均压 3.49V，放到截止电压为 2.5V，耗时约59分，放出能量约为18.89Wh。

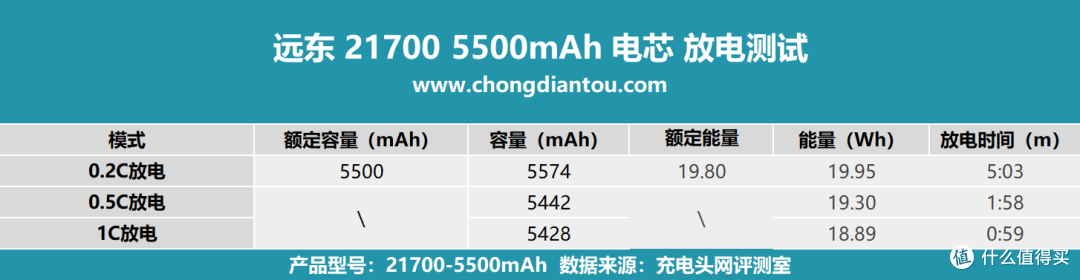

将测试数据汇总成表格，可以看出电芯在三种模式下进行放电测试差距，放电时间最短的为1C放电，放电时间约为59分钟。放电时间最长的为0.2C放电，放电时间约为5小时03分钟。

将测试数据汇总成柱状图，放电测试中整体放电能量在18.89-19.95Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到19.95Wh；放电能量最低的是1C放电档位，放电能量为18.89Wh。

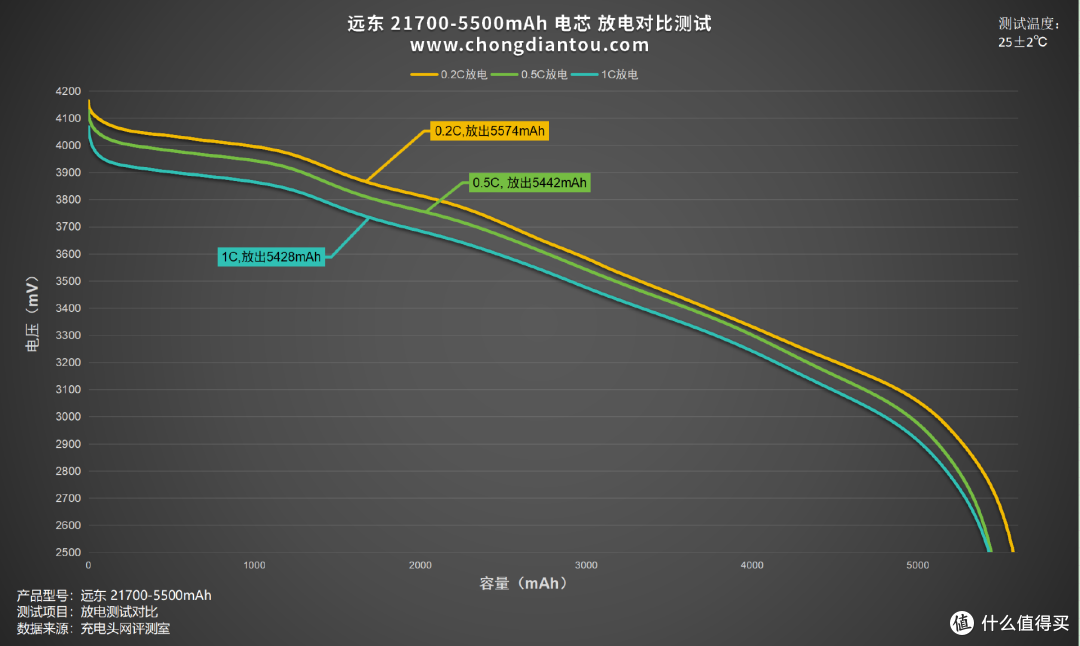

再来看看各档位放出的容量差异，同样将数据绘制出曲线图，可以看到 0.2C放电档位放出容量为 5574mAh，超过额定容量，放出容量最低的是 1C放电档位放出容量为 5428mAh

内阻测试

内阻测试部分，充电头网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

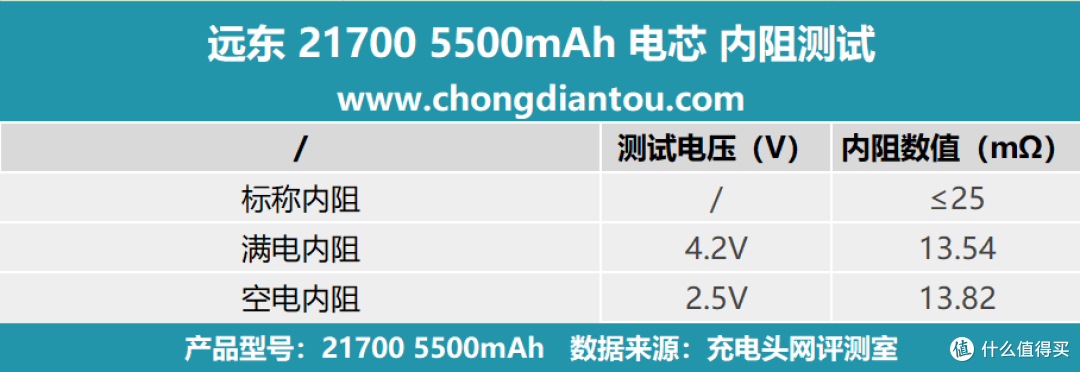

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，远东 21700 5500mAh 电芯标称内阻是 ≤25mΩ。

绘制出柱状图，可以看到 4.2V满电内阻为 13.54mΩ，2.5V空电内阻为 13.82mΩ，均没有超过标称内阻，且满电内阻于空电内阻相差较小，表现优秀。

充放电温度测试

温度测试部分，将对各个充放电档位30分钟后的温度进行测量。

充电温度测试

0.2C充电

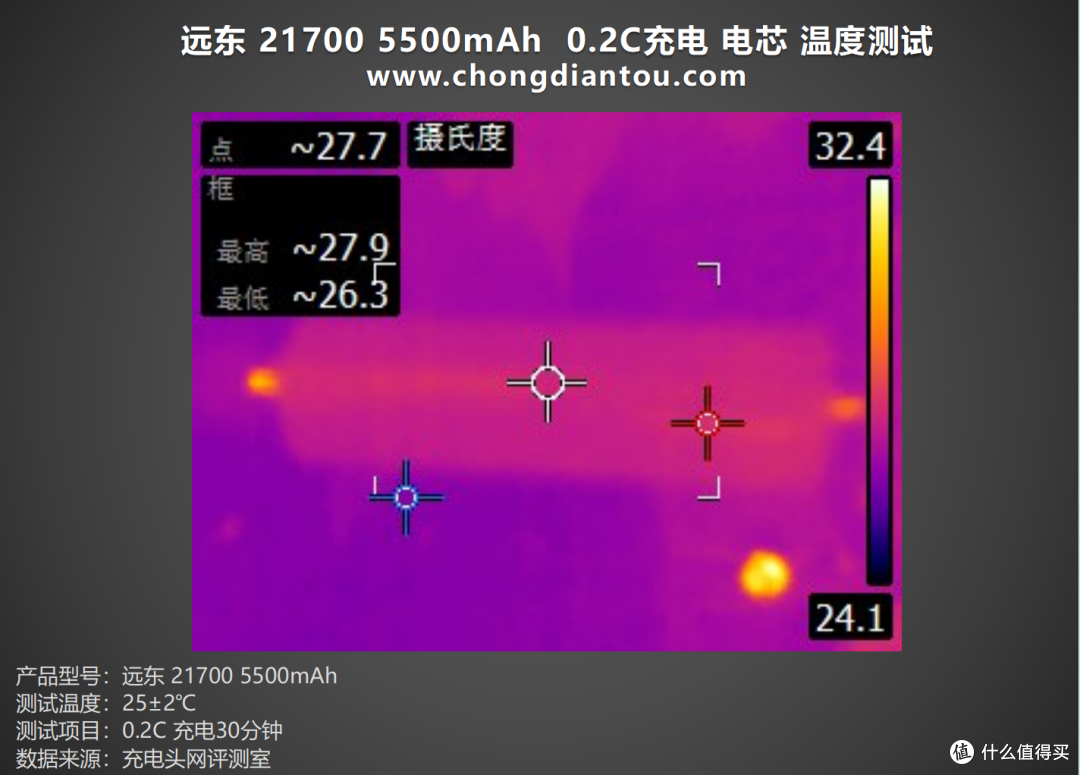

将 远东 21700 5500mAh 电芯 以 0.2C倍率进行充电30分钟，最高温度为 27.9℃左右。

0.5C充电

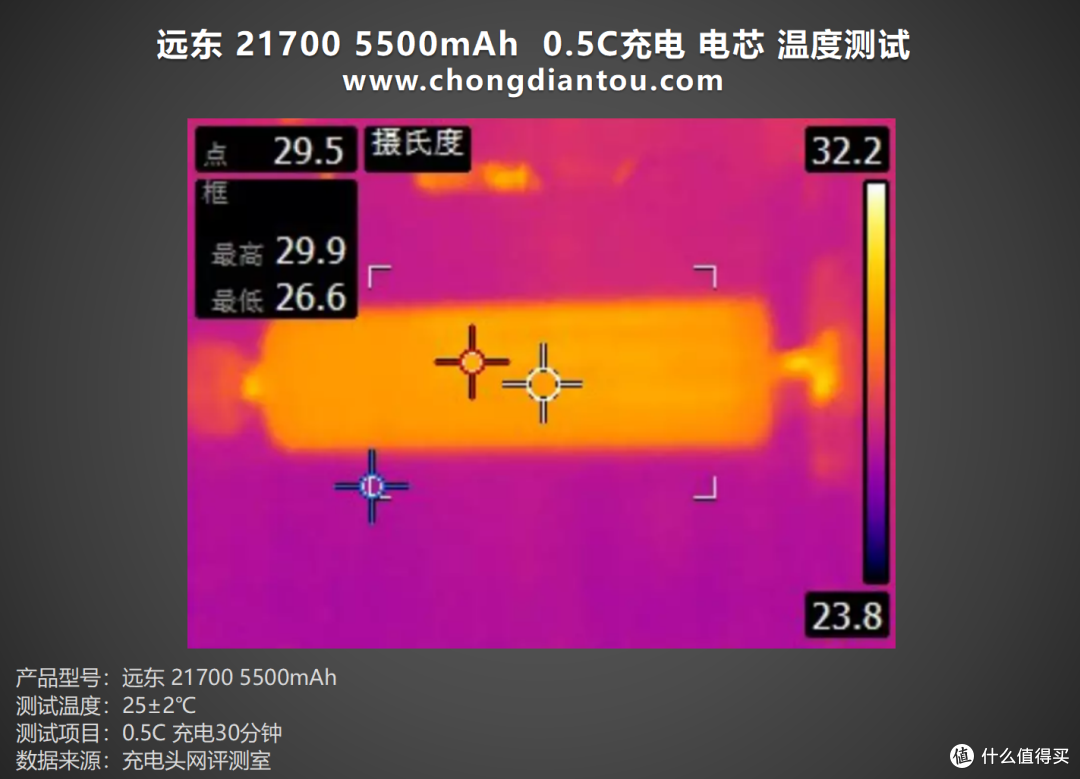

将 远东 21700 5500mAh 电芯 以 0.5C倍率进行充电30分钟，最高温度为 29.9℃左右。

1C充电

将 远东 21700 5500mAh 电芯 以 1C倍率进行充电30分钟，最高温度为 36.9℃左右。

放电温度测试

0.2C放电

将 远东 21700 5500mAh 电芯 以 0.2C倍率进行放电30分钟，最高温度为29.5℃左右。

0.5C放电

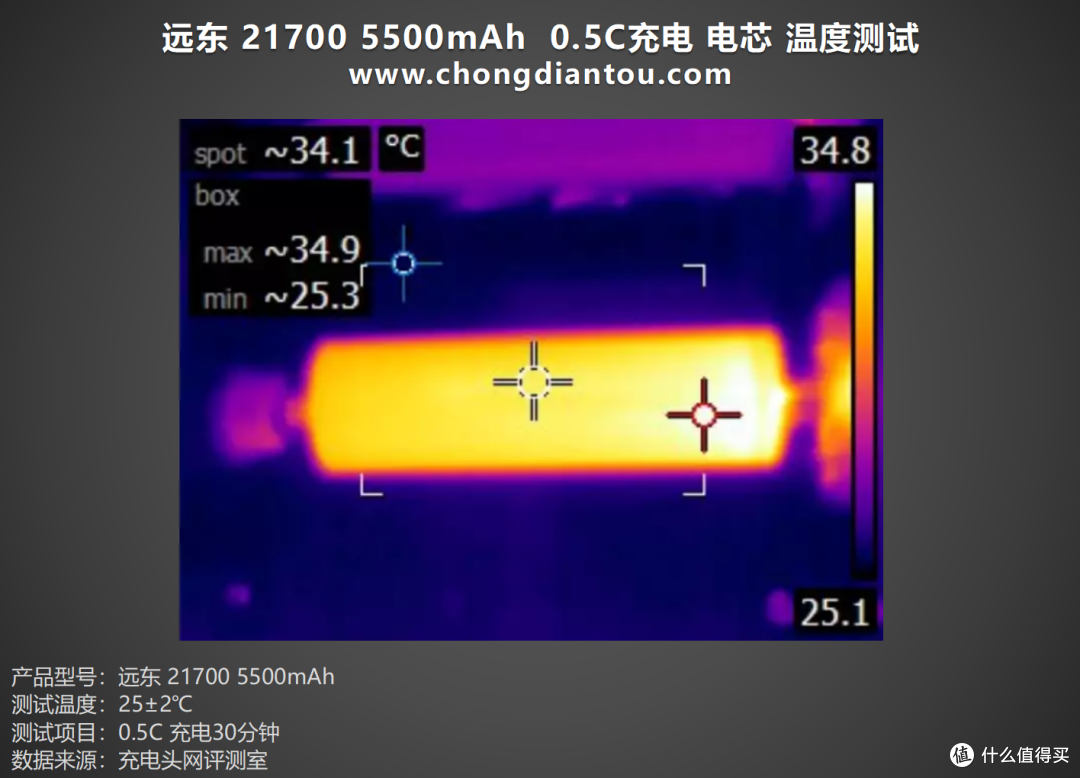

将 远东 21700 5500mAh 电芯 以 0.5C倍率进行放电30分钟，最高温度为34.9℃左右。

1C放电

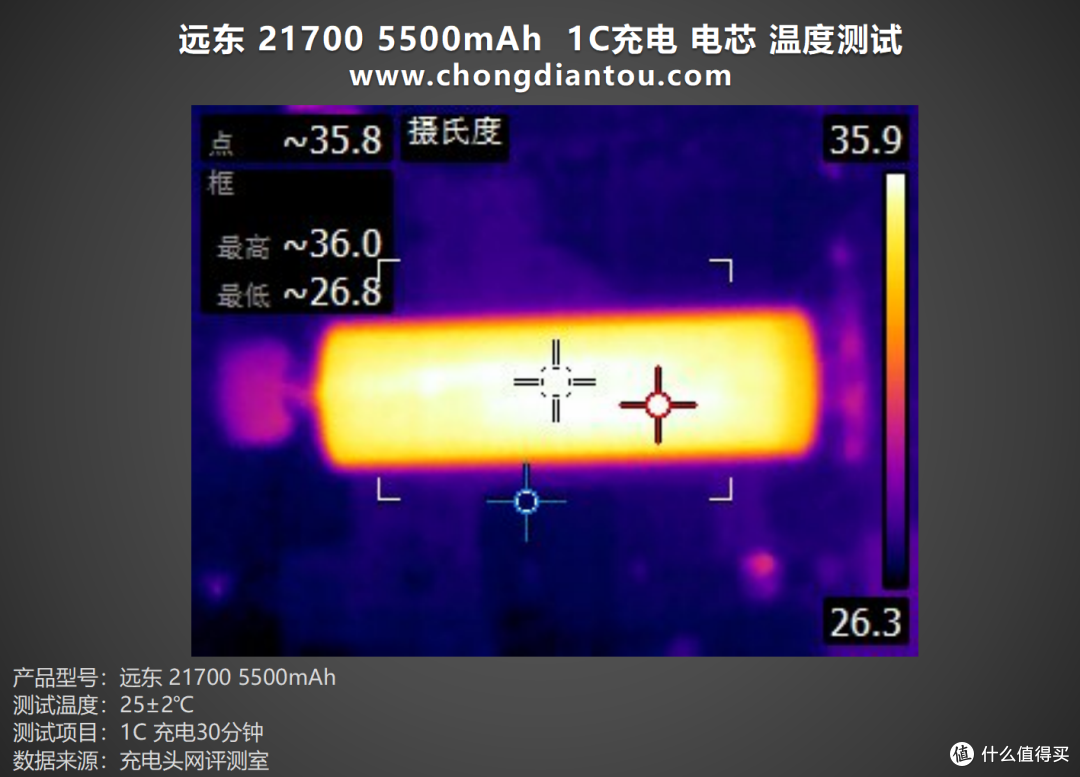

将 远东 21700 5500mAh 电芯 以 1C倍率进行放电30分钟，最高温度为36℃左右。

充电头网总结

远东21700-5500mAh电芯与18650-3800mAh电芯为相同体系设计，其拥有5500mAh的电池容量，支持更高倍率放电；实测在0.2C、0.5C以及1C倍率下进行充放电测试，拥有较好的表现，0.2C放电测试中，其放电容量达到5574mAh，超过标称容量，放电能量达到19.95Wh。

在内阻测试部分，远东21700-5500mAh电芯在满电和空电状态下内阻均为13-14mΩ，没有超过标称内阻的同时，满电和空电状态下内阻变化较小，稳定性较强，温度测试方面，在三个充放电倍率30分钟后温度均在29-36度区间，温度控制优秀。

总体来看，远东21700-5500mAh电芯无论是在品质还是性能方面都能称得上第一梯队的电芯，此外，其容量也从止步多年的5000mAh提升到5500mAh，能量密度提升10％，能进一步提升可靠性、降低成本、减少电池组体积，为行业提供高能量密度解决方案。

相关阅读：

1、这家企业打破21700电芯能量密度行业纪录！
