家装经验谈 篇十四:记录一下我的自制铝型材橱柜之路-计划篇
这个家装系列有好长时间都没有更新了,主要原因是因为最近都在搞重复性的劳动,开槽布线搞美缝什么的,都是以前写了很多的东西,缺乏新鲜感,也没有什么动力去更新。
到了6月份,新家总算是装修的差不多了(精装房,其实没咋动)。正处于选择和购买安装各种柜子的收尾时期,由于我个人又是个喜欢折腾的性格,那么自己动手做柜子,就成了一个非常有趣,而且还能节约费用的选项了。
为了更好的完成DIY家具的目标,我上网学习了很久,发现一个比较少见但又十分有趣的方法,那就是采用铝型材来制造各种家具,这种方法不仅简单易学,而且还有很多成功的案例,最重要的,是全流程都有相关的工具和商家来提供服务,不至于搞成烂尾工程。
说起铝型材,相信大家都不会觉得陌生,这种设计之初就是用来构建各种框架结构的铝制产品,不仅在工业方面得到了广泛的应用,在家庭DIY方面也是神一样的存在,基本上每个动手达人都有过铝型材的加工和组合经历。
也正是因为它的广泛应用,针对铝型材的各种软件设计资源非常多,像常用的soldwork、autocad等三维设计软件都有专用的铝型材生成插件,当然,这里我还是推荐一款专用的铝型材设计软件,MAY-CAD。这款软件不仅界面简单,而且使用时超级EASY,而且它还完全免费,非常的良心。
只需要简单的拽拽拽,一个基本框架就出来了。软件内有各种型号的型材,也附带了相当多的连接件等部件库,基本上你能想到的都可以通过它做出来。
有了良好的设计环境,接下来就是发挥自己想象力的时候了,在实际设计柜子的之前,我们需要了解一些常用的基本知识,比如尺寸。以橱柜为例,它的高度一般在75-85厘米,橱柜台面宽度一般在55或者60厘米,按照这个尺寸做设计,就可以使用目前市面上橱柜通用的抽屉、拉篮等标准配件,洗碗机,蒸烤箱也能够方便嵌入。
与以前的文章一样,作为一套新房子,装修之前先搞好建模是非常必要的,它不仅能够让你在全局上可以轻松掌控,而且可以在设计和尺寸上也提供足够的帮助。这次我的新家,除了衣柜和床这些传统项目之外,橱柜、餐厅边上的餐柜水吧等我都打算用铝型材来制作。
首先设计一个餐厅的水吧好了,这个柜子结构相对简单,正适合我用来开光+练手。毕竟这也是咱头一次用铝型材做柜子嘛,之前用它做的最大的物件是3D打印机,那个可容易多了。
写到这里不得不提的是,常用的铝型材有2020,2040,3030,4040等规格,数字代表的就是它们的截面尺寸,像2020就是截面20mm*20mm的正方形型材,2040就是20mm*40mm的长方形型材。当然,数字越大,截面就越粗,而每米的单价就越贵。根据我之前的经验和网上各位大佬的总结,为了节约资金,普通柜子使用2020型材就足够满足强度方面的需求了(目前的网价在10元1米左右),完全没有必要非得追求更贵的3030甚至4040型材。
设计框架的时候,除了尺寸方面需要细致认真之外,在其他方面也有一些小的原则需要特别注意。比如台面如果做台下盆,就需要考虑增加一组台盆支架,再比如柜体正面的立柱必须要考虑到后期安装柜门的需求。由于普通的2020型材边上使用的是6mm槽,而且开槽位置距离型材边缘仅仅10mm,这使得普通的柜门铰链是无法直接安装的,必须考虑使用转接件,或者更加厚实的2040型材才可以,当然如果你打算全部都用抽屉的话,只用2020也是可以完全满足要求的。
整个框架设计完成之后,就需要使用MayCAD提供的一键生成BOM物料表功能了,点击编辑界面右上角的Edit BOM之后,很快就会弹出这个非常详细的物料清单,这里唯一的问题就是,它是全英文的。
不过还好,这个物料表里所有的数据都是齐全的,咱们可以手动修改成商家能够看懂的表格,在网上下单的时候,把这张表直接发给商家就可以了。

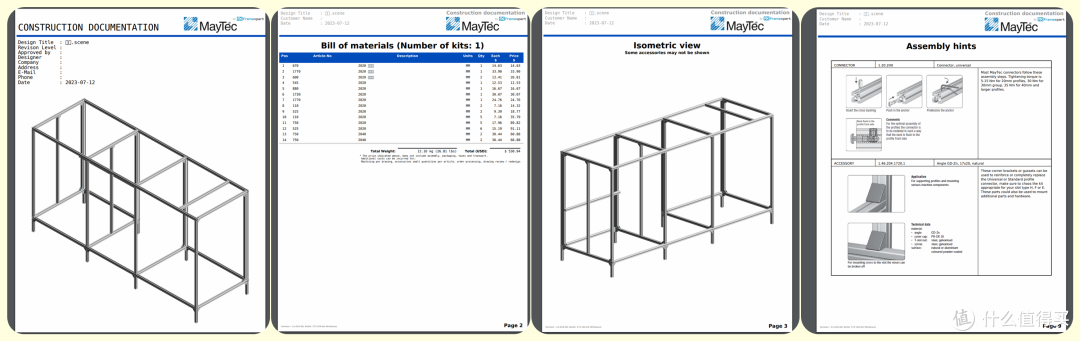

更NB的是,MAYCAD还能同时生成一个非常详细的PDF文件,里面包括设计图、物料表、三视图、安装图甚至连接组件的安装示意图,把它打印出来就是一本非常详细的说明书。
把物料表发给商家,他就会算出需要多少钱,并且按照里面的尺寸切割发货了。至此,我的自组橱柜已经迈出的第一步,等快递到货之后咱们再更新吧,下篇文章见。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
