紧凑欧简风，分型工艺 Design Define 7 Nano+XPG DDR5平台装机体验
2022-09-12 15:45:03
0点赞
2收藏
1评论
提到Fractal Design的Define 7机箱系列大家一定不会陌生，简约经典的外观设计，扎实的做工用料以及优秀的静音表现得到了广大PC DIY爱好者的一致的好评。今天分享的这款Define 7 Nano机箱正是Define 7机箱家族的延续产品，Define 7 Nano定位ITX平台机箱，体积虽小性能规格却一点都没妥协，Define 7机箱系列能够出ITX机箱，确实让我这个ITX爱好者显得有些欣喜若狂了。装机选用英特尔平台方案，硬件的选择也都是当下的主流配置，尽可能的统一配色，整机主打性能和静音。
硬件配置
CPU intel i5-12600K
散热器 德商德静界 PURE ROCK 2 FX Black
主板 ROG STRIX B660I
电源 华硕 ROG STRIX 雪鹰 850W
机箱 分形工艺 Define7 Nano
硬盘 威刚 XPG Gammix S70 Blade 1Tb
显卡 ZOTAC RTX 3070 天启
内存 XPG LANCER RGB DDR5 32G套装（16G*2）

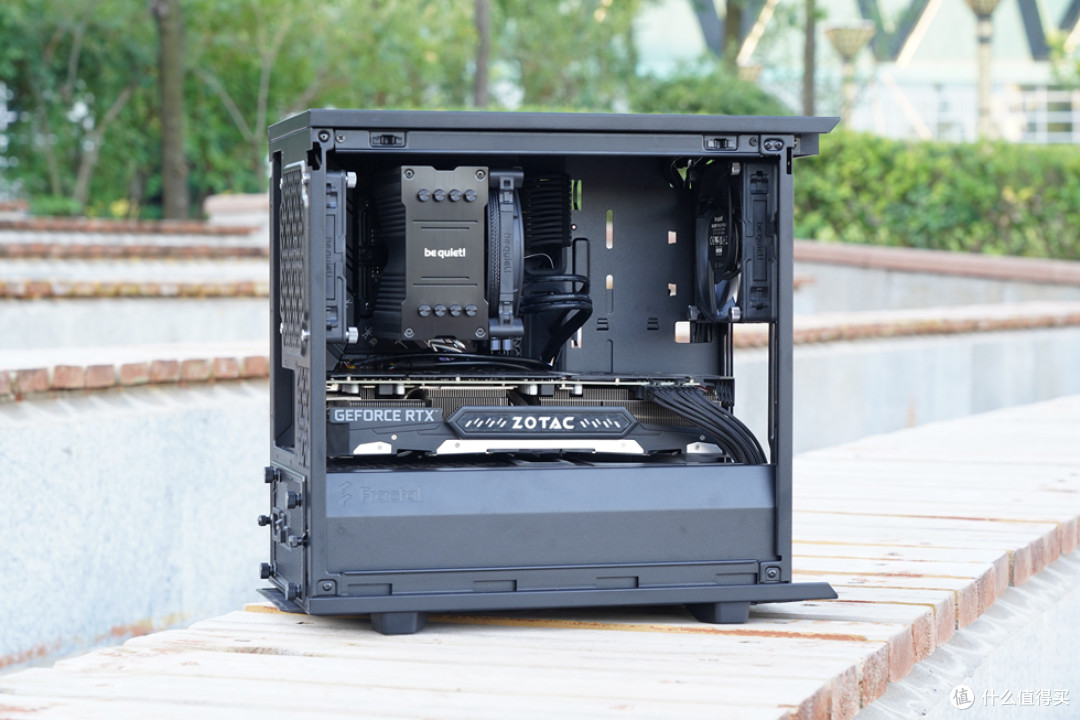

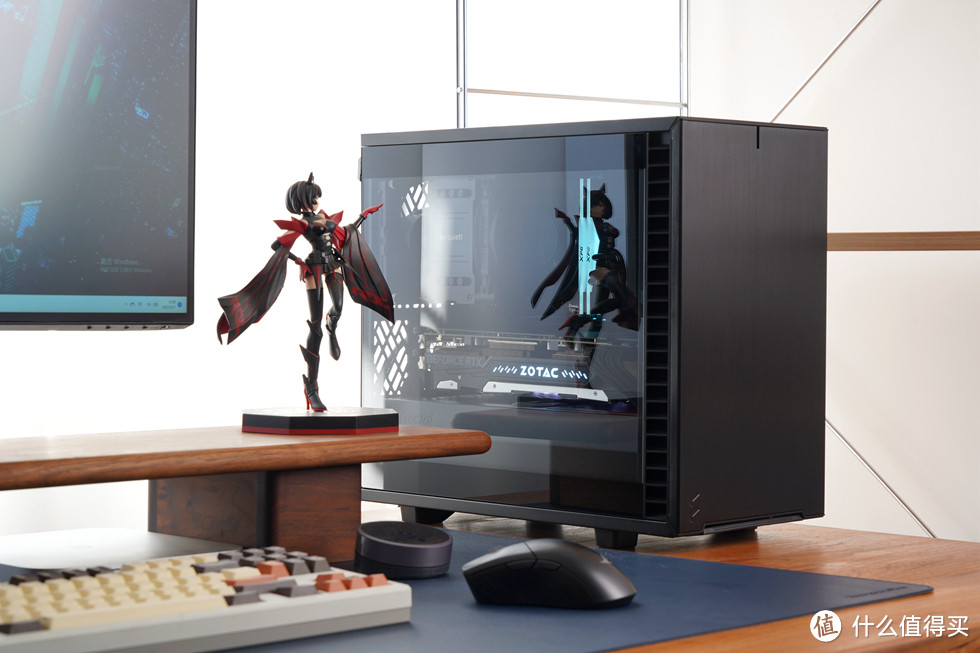

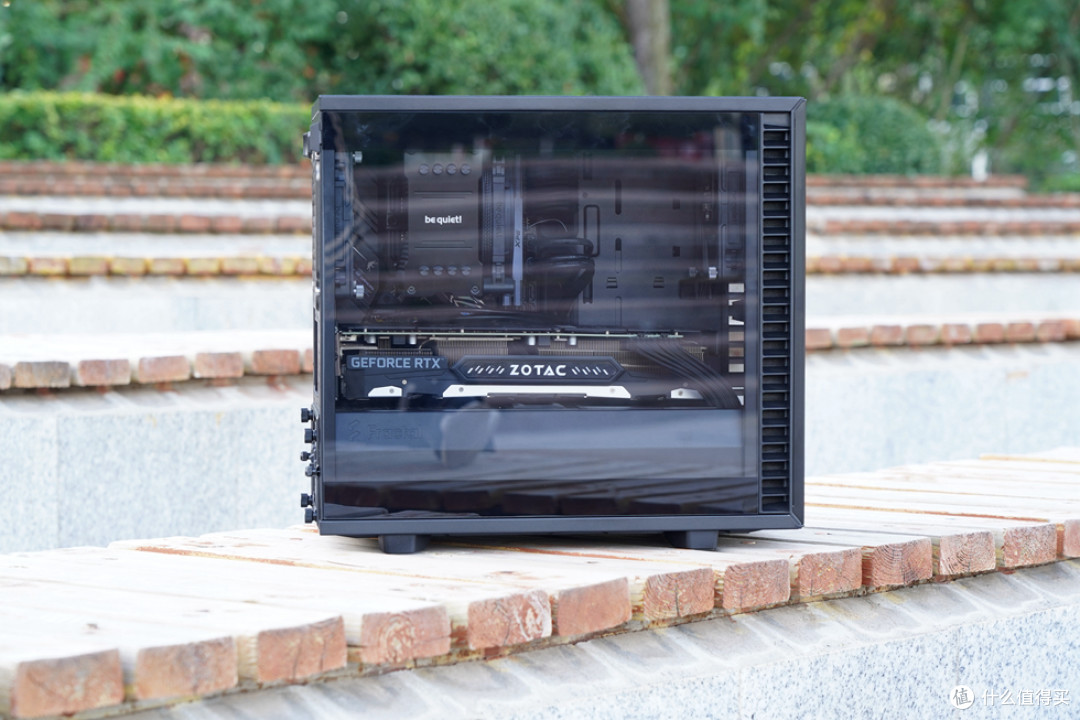

整机展示
硬件展示
主板选用华硕的ROG Strix B660-I Gaming WiFi，ITX平台装机的首选。
采用全新的intel LGA 1700底座，全面兼容Intel 12代酷睿处理器。

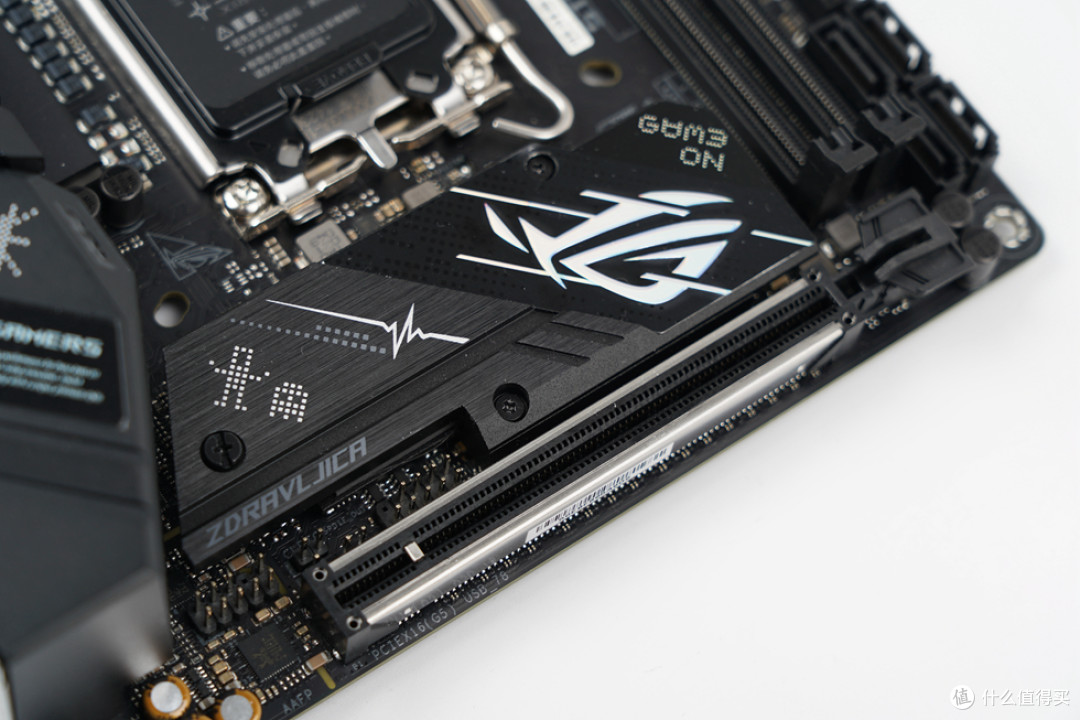

板载2个PCIe 4.0 M.2接口，另外一个位于主板的背面，正面的配有M.2散热装甲和散热背板，双面强效散热降低SSD温度，确保疾速传输不掉速。散热马甲上面败家之眼并不支持RGB灯效，只是镭射的贴纸，不同角度下展示不同的光泽效果。显卡插槽为PCIe5.0×16插槽，传输速率较PCIe 4.0有大幅度的提升，可以兼容未来更高规格的显卡，并做了金属装甲强化处理。
提供了两条支持双通道技术的DDR5内存插槽，内存容量最大可支持64GB2×32GB)容量,内存频率最高支持到6200MHz。

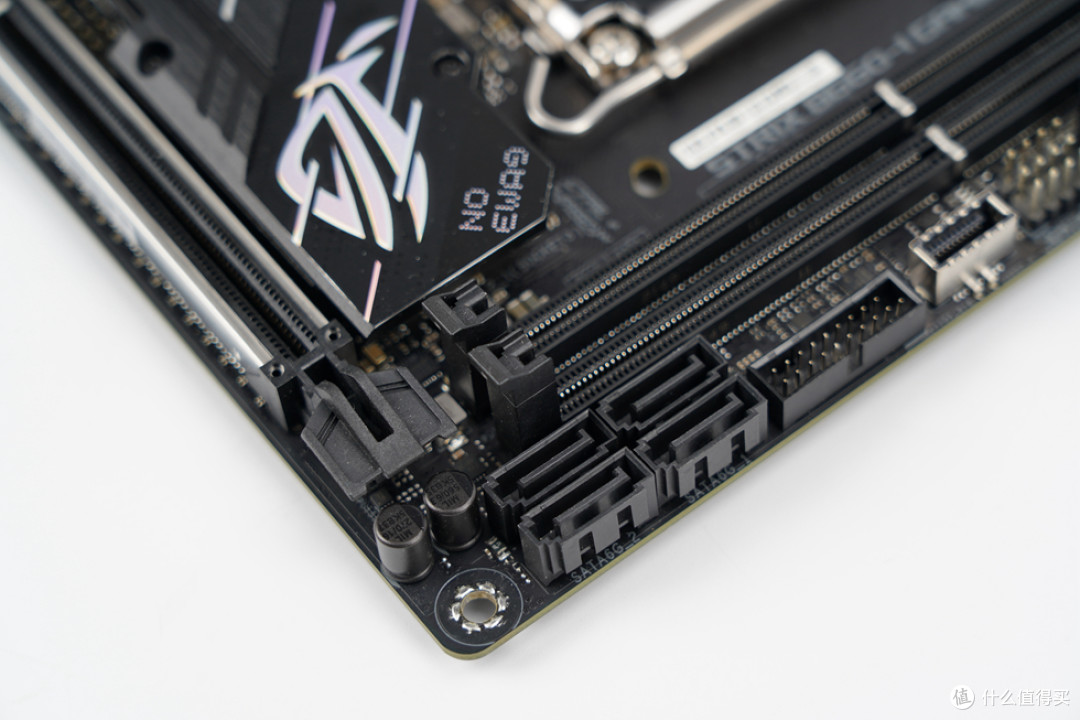

主板各类风扇接口在边缘布局，方便线材接驳以及为走线提供便利。供电方面采用8+1供电模组（60A），搭配8Pin ProCool高强度供电接口，可充分发挥第12代酷睿处理器的潜力。
一体式I/O+VRM散热装甲搭配高品质导热贴，全面覆盖电感区域。装甲上面同样有Strix文字标识以及镭射反光贴纸。
一体化的IO背板也是主流标配，接口方面提供了1个HDMI接口,1个DisplayPort接口，3个USB2.0，3个USB3.2，2个USB3.2 Gen2x2 Type-C，一个2.5LAN口，无线网卡天线接线端以及音频接口。
PCU散热器来自德商德静界(be quiet!)的Pure Rock 2 FX Black风冷散热器，这款散热器是德商德静界(be quiet!)为庆祝其成立20周年推出的新款产品，TDP功耗设计为150W。

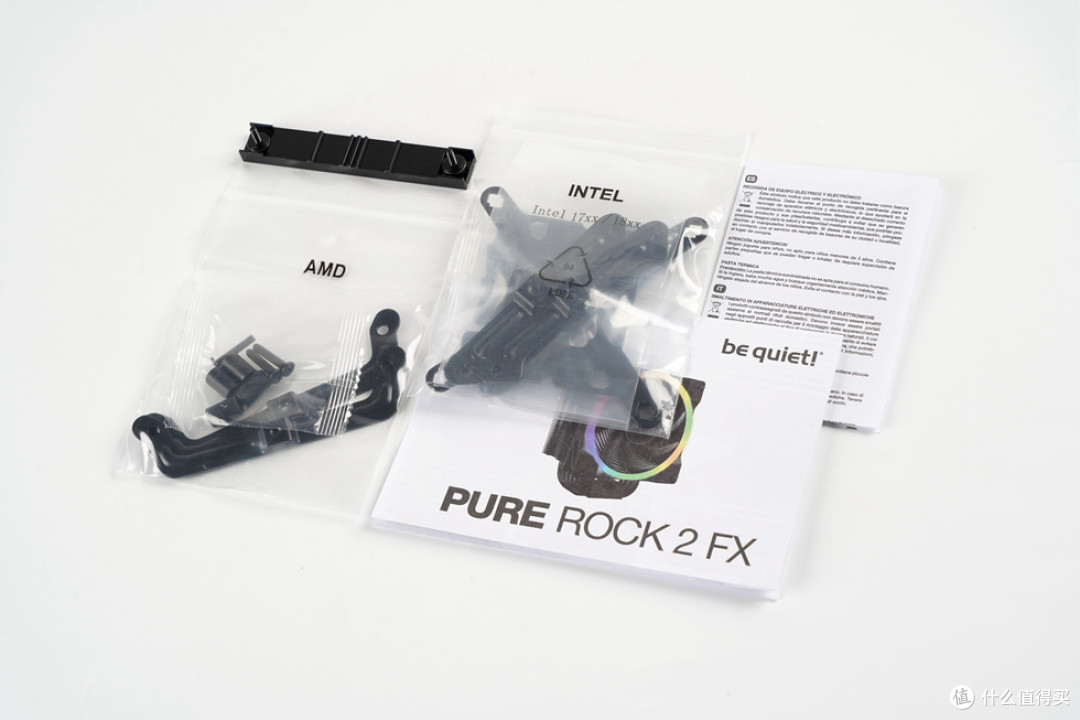

包装附件方面有说明书以及全平台扣具等。
散热器三围尺寸(长宽高)分别为：62*121*155MM，散热功率(TDP)设计150W，散热器通体黑化处理质感满满。
散热器采用铝制的高密度散热器鳍片，鳍片数量达到了55片，鳍片边缘处理圆润，手指碰触到也没有割手的感觉。
散热整体采用了非对称结构设计，很大程度上节省了主机的安装空间，无需担忧遮挡内存插槽问题。
铝合金材质的顶盖经过拉丝处理高级感十足，中间白色be quiet! LOGO文字点缀恰到好处美感十足。
波浪状的鳍片造型处理更有助于空气流动，从而提升散热效果。纯铜的散热器底座外加四根6MM高导热复合材料热管确保第一时间将热量带走。
散热器搭载了一枚自家最新的Light Wings 120mm PWM 高速版本风扇，确保性能与静音同时兼顾。黑色扇体搭配白色的光圈也非常的漂亮，采用水波纹扇叶，扇叶双面均有水波纹导流槽，减少风阻同时可以让气流更顺畅的通过扇叶，显著提升风量同时使噪音更低。
Light Wings风扇采用高品质的Rifle轴承，在长达6万小时的使用寿命内也能安静稳定的运行。风扇最高转速为2500 RPM,最大风量88.86 CFM,最大风压2.6mmH2O,最大噪音31dBA。
机箱风扇为Slient Wings PRO 4，同样是德商德静界(be quiet!)在20周年庆之际推出的一款旗舰重磅新品。从外包装的质感以及分量就能感觉到不一般，另外这款风扇提供了长达五年的质保。
包装盒背部明显的标明了此款风扇的变态参数。
内胆包装也是高级感十足，风扇本体以及配件分仓包装摆放。
风扇本体以及附件，除了安装螺丝之外还额外配备了两套用于更换的风扇角，加上风扇自带的一共三套风扇角，结合不同的使用场景灵活更换不同的风扇角。

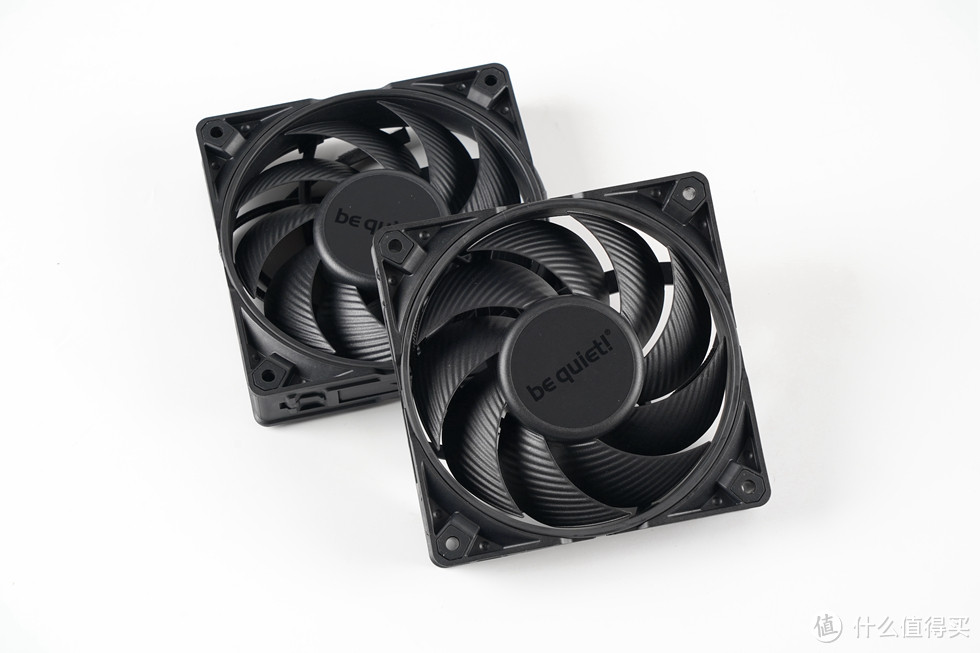

水波纹的扇叶一直是德商德静界(be quiet!)的专利设计，相比于上代的Silent Wings 3 ，Silent Wings 4 Pro风扇叶片也有所变化，风扇尖端间隙也由1.2mm降低到了1.0mm，漏斗形进气口则被漏斗形出风口取代，让空气分散在更大的区域。以上这些改进极大地提高了静压，并带来更低噪音水平。
Slient Wings 4 PRO风扇轴承使用了先进的FDB液态轴承，搭配了6极风扇马达和三相交流变频器，可实现中速/高速/超高速三挡位调节，最高挡位转速可达到3000RPM，所以无论作为机箱风扇还是用于吹冷排都可完全满足。

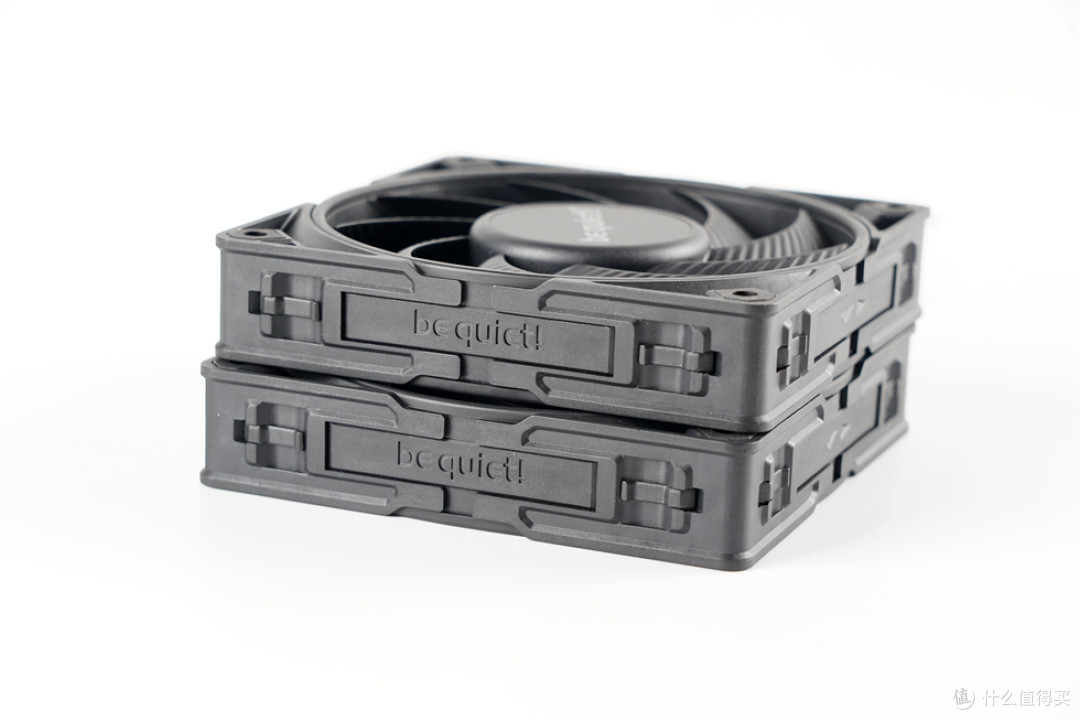

风扇默认安装的风扇角是最大的模式。

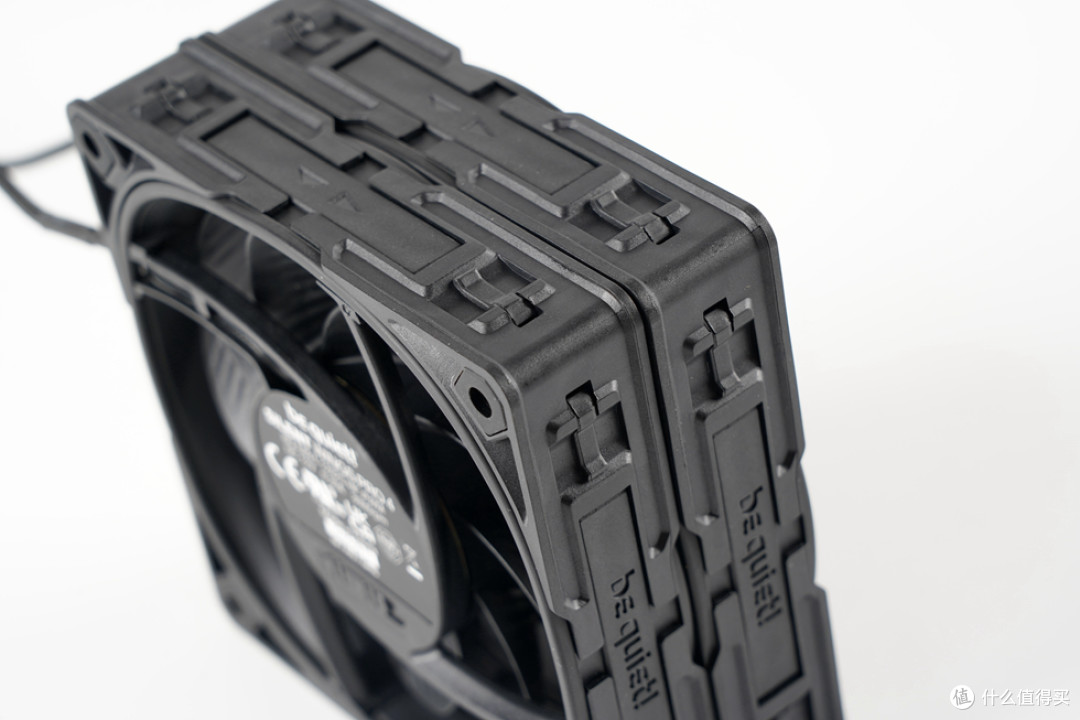

风扇角的拆卸非常简单，手指按压风扇90°角两侧的卡扣然后向外一拔即可拆下。
风扇的线材用料也非常讲究，线材比较长也比较软并且做了精细的蛇皮网包裹，风扇接口端子部分还做了防弯折处理，蛇皮网也紧紧的被压死防止脱落，细节之处彰显品质以及用心。
拆下自带的风扇角。
三套风扇角一起对比亮相。
更换风扇角之后对比。
固态使用了威刚的旗舰-XPG Gammix S70 Blade 1Tb。
XPG Gammix S70 Blade包装内部额外提供了一片超薄散热片。XPG Gammix S70 Blade采用 M.2 2280 规格，InnoGrit的IG5236CAA主控，支持 PCIe 4.0x4 协议，顺序读取速度为 7400MB/s，顺序写入速度可达 6400MB/s，双面颗粒设计。

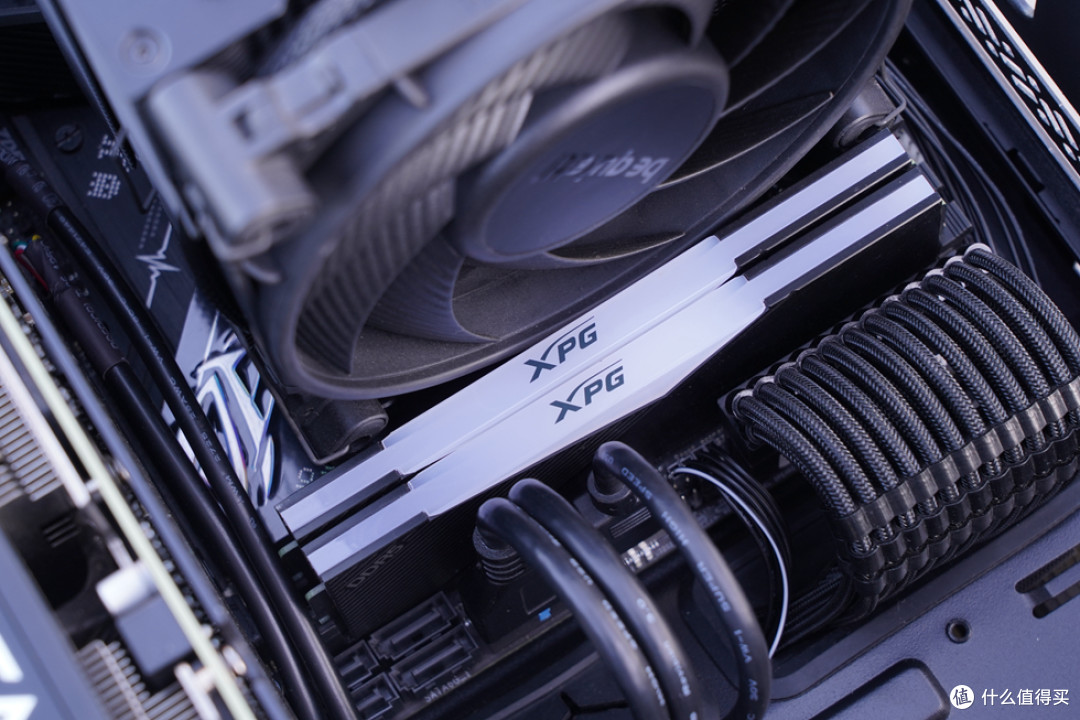

内存选用了XPG LANCER RGB DDR5 32G套装，不得说这颜值太赞了。斜切的线条结合三角状的灯带更加凸显出几何美学。
内存频率DDR5-6000MHz，时序为CL40-40-40，工作电压为1.35V。
两片1.95mm厚度的散热马甲，加汉堡似的紧紧包裹着内存PCB，确保散热效率以及内存稳定高频运行。
乳白色的灯条即便在不同点情况下都显得那么动人，灯条中部的XPG LOGO也有画龙点睛的妙处。
显卡使用索泰3070天启。
显卡散热器采用三风扇设计，整张显卡采用了比较沉稳的黑色作为底色，表面有大面积的银色金属装甲，非常酷炫。
散热罩中央风扇的部分是索泰被称之为“天启之环”的ARGB灯环，支持1680万色彩调节和数十种灯光效果。

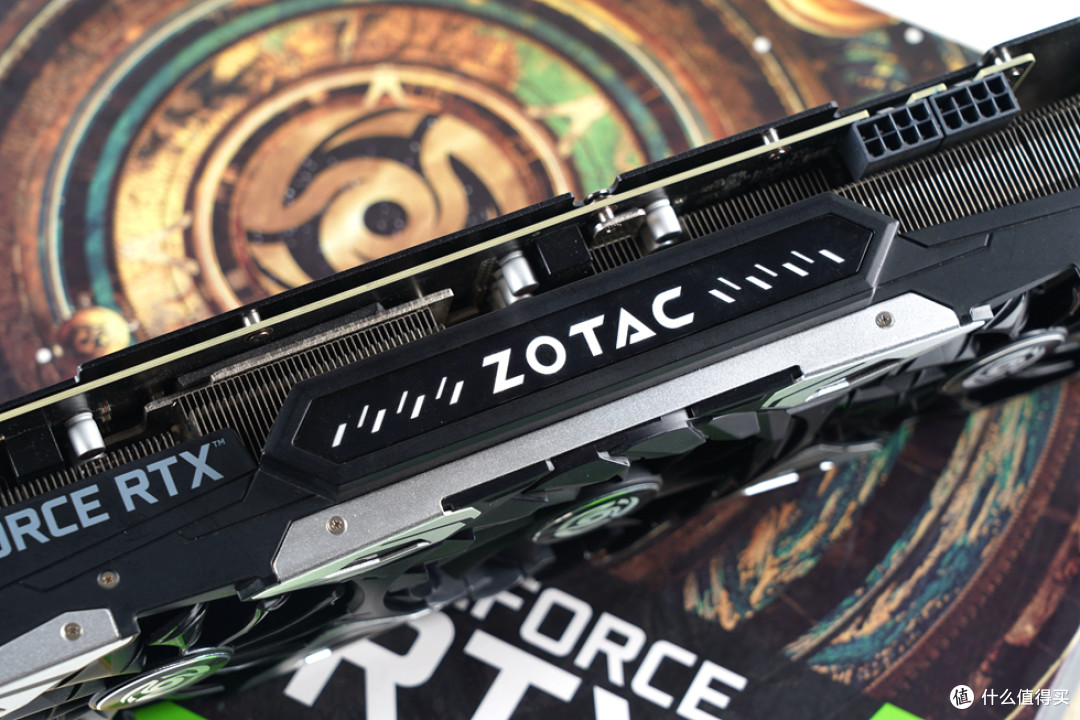

顶部的索泰LOGO信仰灯，支持ARGB 灯效。
供电方面采用双8Pin供电，供电位置靠近边框好评，为理线提供便利。
散热方面采用7条冰脉复合热管和纯铜镀镍均热板。
显卡背面采用了铝合金背板，保护PCB不变形的同时兼具散热。周围有“天启之翼”的喷涂，两个背部小风扇的位置正好对应“天启姬”的形象设计。
接口部分采用3个DP+HDMI 2.1的4接口设计，充分满足用户扩展需求；另外升级后的HDMI 2.1可支持单线8K的视频输出。
电源使用手头现有的华硕850W雷鹰电源，电源整体外观以黑色为主，红色为点缀，是ROG产品最经典的配色。80Plus金牌认证，采用全模组线材设计，电源长度为16cm。
电源铭牌，采用的主动式PFC+全桥LLC谐振+同步整流+DC to DC结构，支持100V到240V交流输入，+12V为单路输出设计，最高输出电流为70A，相当于840W功率；+5V与+3.3V则通过DC to DC从+12V转出，每路输出均为最高20A，联合输出功率最高为100W，整体额定功率则为850W，基本可以满足高端平台包括多显卡平台的使用要求。
AC输入接口则带有独立开关。
电源另外一侧。
采用全模组线材接口设计，接口大体上分为三组，第一组为10+18pin接口，对应的是电源24pin主供电接口；第二组是4个8pin接口，对应CPU以及PCI-E供电；第三组则是4个6pin接口，用于扩展D型4pin接口以及SATA供电接口。

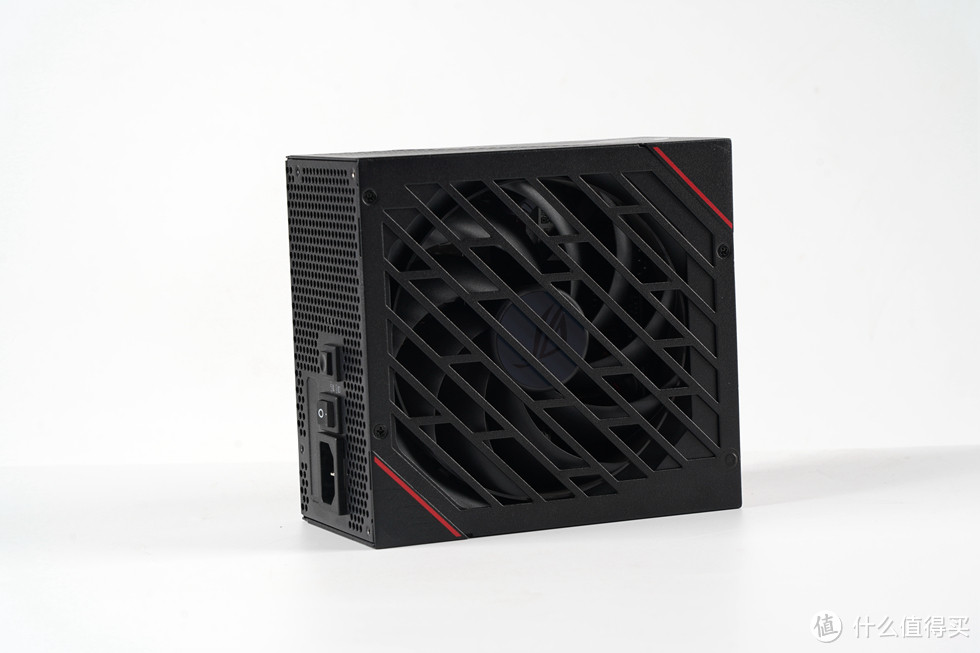

电源配置有一把135mm直径的9扇叶风扇进行散热，支持0 dB Fan低负载风扇停转技术，可在电源输出功率较低时停转风扇，进一步降低运行噪音。
Define 7 Nano机箱延续了Define 7机箱家族的简约设计风格，前面板采用金属拉丝工艺处理，质感满满！整块面板没有多余的装饰，仅在顶部做了一个细长条状的LED信号指示灯作为点缀。

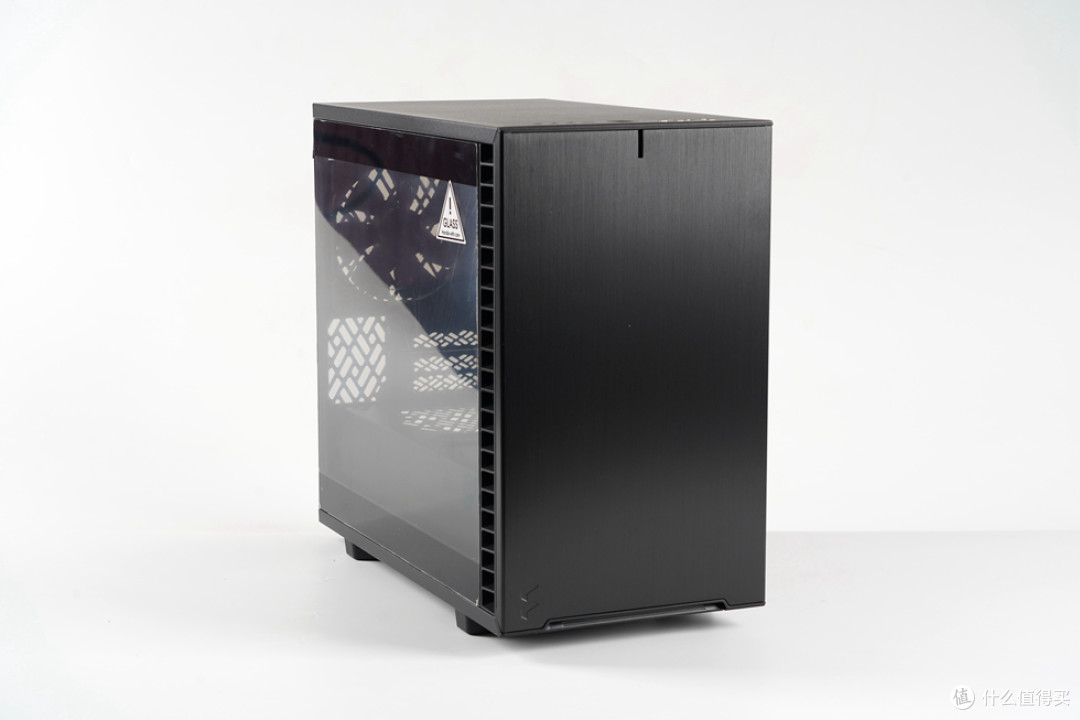

机箱左侧板采用了透明的钢化玻璃侧板。

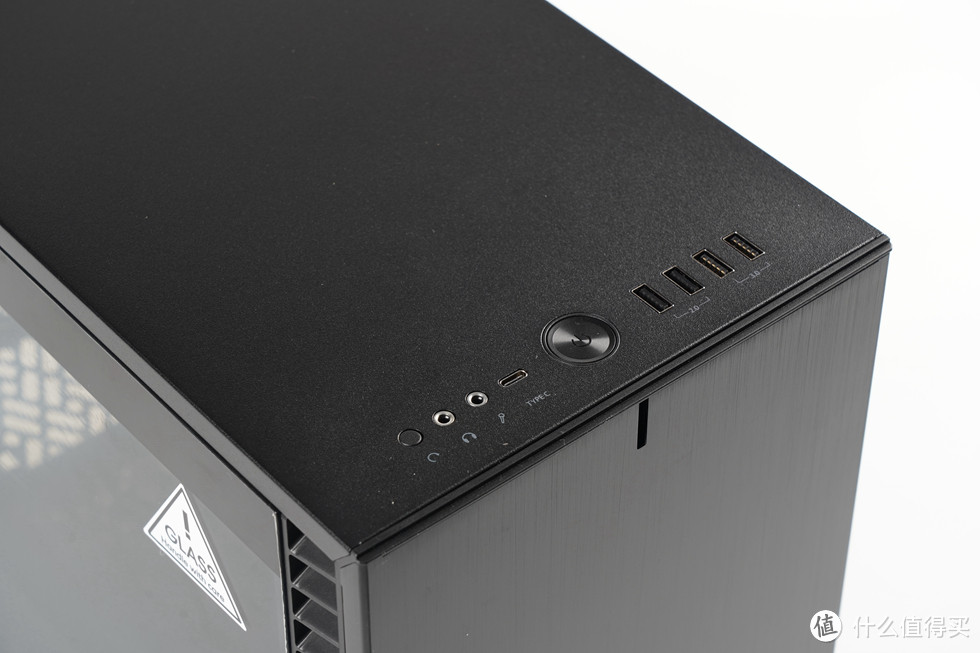

机箱的I/O接口位于机箱顶部配置非常丰富，当下主流的接口一应俱全，左起分别为重启按键、音频麦克风输出接口、Type-c接口、开机启动按钮、2个USB2.0、2个Gen2 USB3.1接口可带来10Gbps的传输速度，同时亦可以为设备快速充电。
机箱的进风口位于前面板两侧，形状类似于百叶窗的设计，并做了防尘处理。
侧板固定方式为上面拨片碰珠下部卡口的固定方式，开启或者关闭时伴随清脆的咔哒声，很有感觉。而且侧板固定牢固严丝合缝。
机箱左侧板，添加了隔音海绵以阻隔机箱内部的噪音向外扩散。
取下侧板机箱内部一览无余，可支持iTX与DTX主板的安装，显卡最大可支持到331MM（前面只能安装一个25MM情况下），CPU散热器最高可支持167MM。
机箱尾部自带了一枚12MM风扇。
机箱走线的优化设计也是Fractal Design机箱的一大特点，可以看到内部的开孔布局围绕主板区域，走线显得轻而易举。
机箱前部的设计比较吸引眼球，电源仓的前部做了一个类似于喇叭嘴的处理方式，这样便于前面风扇的风流进来以后可以更好的通过显卡以及主板区域，从而达到降温效果。前面还自带了一枚14CM风扇用于进风。
位于电源仓上面的品牌LOGO。
机箱尾部，采用了经典的电源下置布局，ITX机箱我一般会摆放到桌面使用，电源下置的设计对于桌面走线非常的友好。
机箱背部，首先看到有大量的理线槽以及固定轧带，无论是对于机箱自带IO线还是电源定制线材都能很方便进行走线梳理。电源仓可以支持标准的ATX电源安装，这点非常友好。
取下机箱顶盖以及前面板，可以看到都加有消音棉。
机箱内胆骨架一览，机箱前面可以安装两枚120MM或者140MM风扇。
机箱顶部防尘网的设计也非常精巧。
用于固定机箱顶盖的撞珠。机箱整体侧板以及顶盖和前面板都采用了卡扣或者撞珠的免螺丝固定设计，拆卸非常方便日常维护也非常便捷。
机箱顶部可以安装两枚120MM或者一枚140MM风扇。

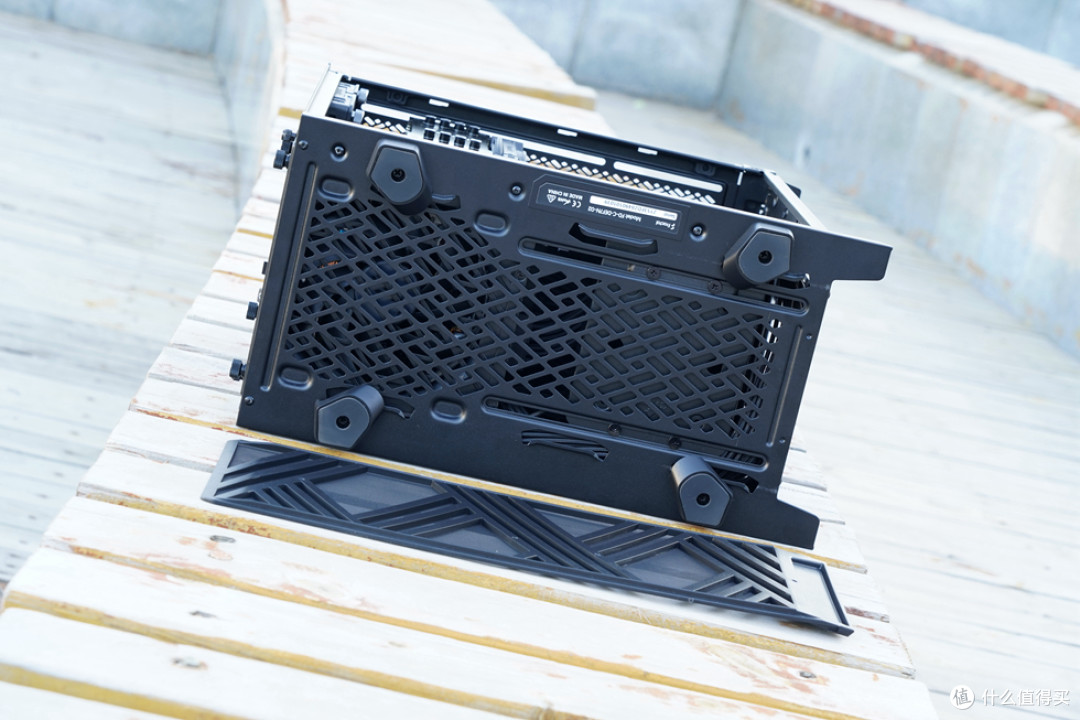

机箱底部的防尘网拆卸只需要向前抽出即可取下，便于日常清灰打理。

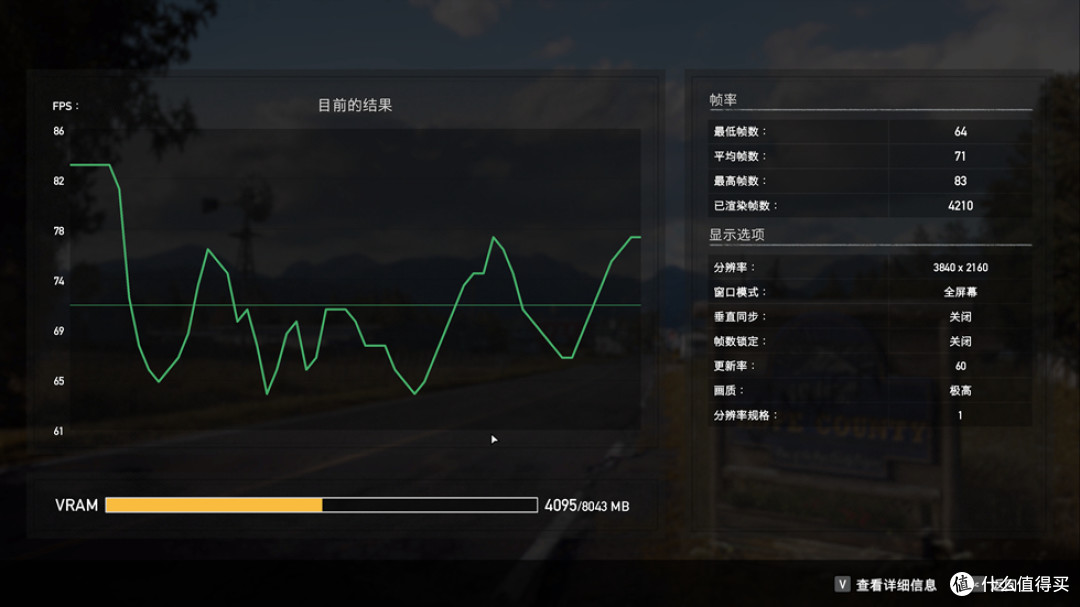

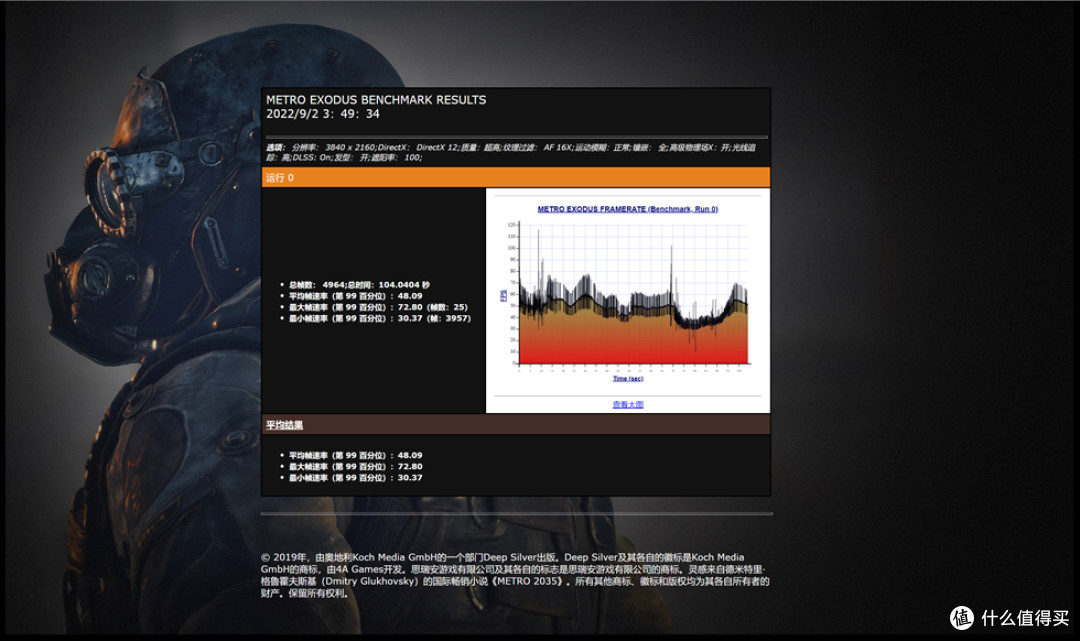

整机测试
完毕......
