【重视弱电】没有全屋智能，但不能没有全屋WiFi，影音提前规划，视频监控护安全
2022-09-27 17:42:40
6点赞
28收藏
0评论
全文没有任何利益输出，仅以我最近一次买房、装修经历来分享给大家，权当自己的一份流水、日志，以供大家借鉴。
截止发稿，仍在装修过程中，瓦工结束，木工未开始。
弱电

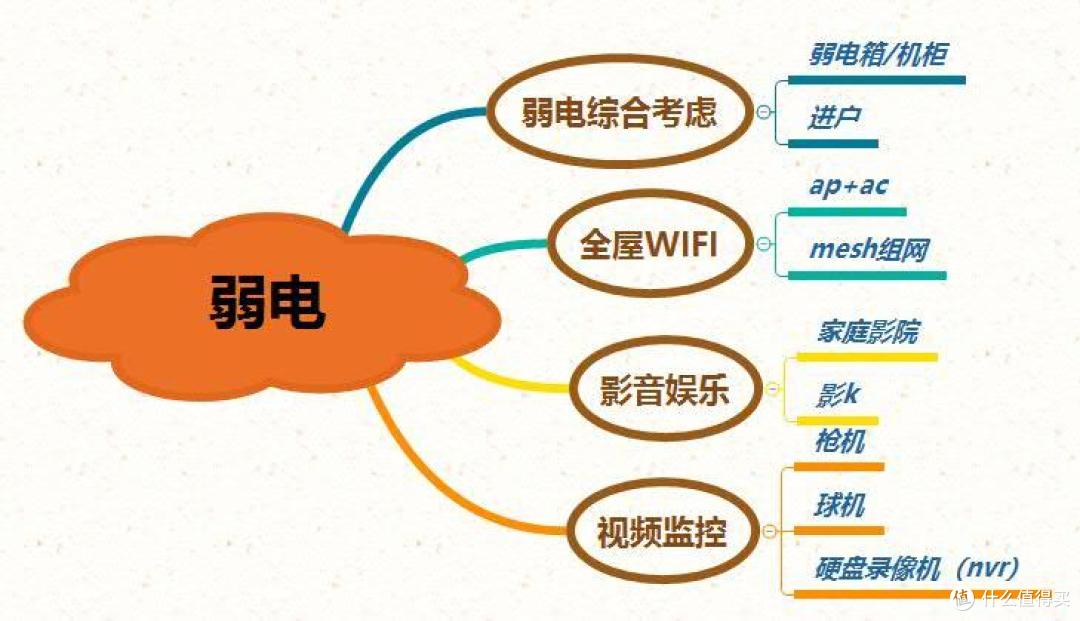

家庭装修中，弱电占的比重并不大，但好的弱电布线及设备使用，对生活品质的提升是显而易见的，弱电布线一般分为：全屋WIFI、全屋智能、家庭影院、视频监控等。
因为房子是上下两层，弱电需要考虑的就比较多，也相对复杂。原户型中，弱电箱是放在一层客卫对面的墙上，用的传统的小型弱电箱，而我需要的弱电设备相对较多，小型墙装嵌入式弱电箱满足不了使用要求，所以考虑装机柜。将所能弱电设备都放在机柜中统一管理。
家用小型机柜
一层主要做为起居，不适合放机柜，放在负一层娱乐空间，方便相关设备的管理及综合布线。同时为了机柜的隐蔽性，规划放在书桌前的柜子中，这样的好处是：
所有弱电设备可以统一管理，也方便操作；
布线统一汇聚到书桌前，方便布线、隐藏、设置；
中背板可以去掉一截，为机柜增加通风散热。
机柜规划位置效果
柜门是对称的，但里面结构为非对称设置，机柜占用大部分空间，左侧设一个档板，小的空间放一些工具。柜子高度为1000mm，宽度620mm,保障机柜可隐藏基中。上面的架子靠后，前面可形成一个小的平台。
网络综合布线

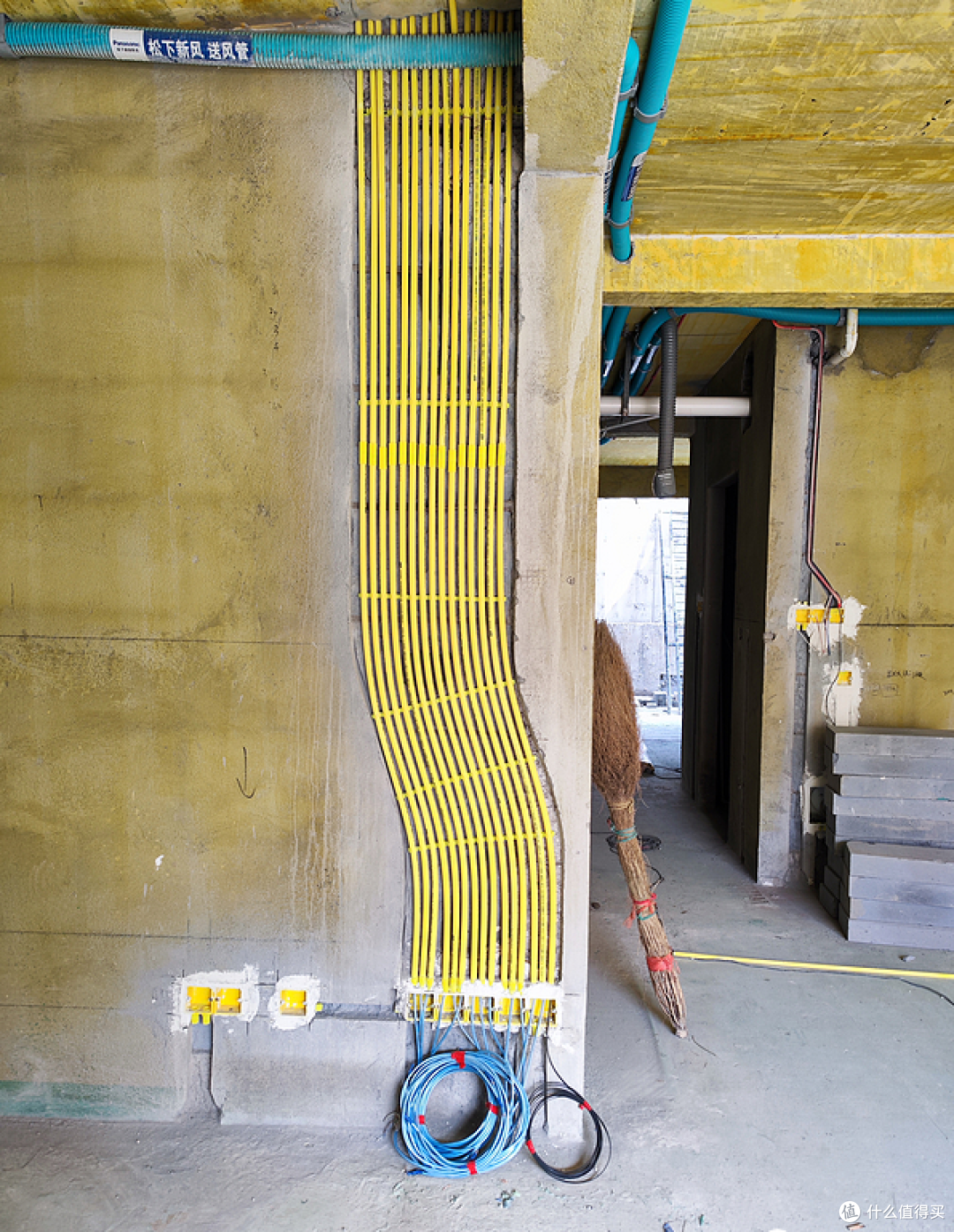

负一层书房墙面弱电布线施工实景图，可以看到有光纤及10几组网线汇聚到这，后续还增加了HDMI线*2、双莲花头线*1、音频线*2等。

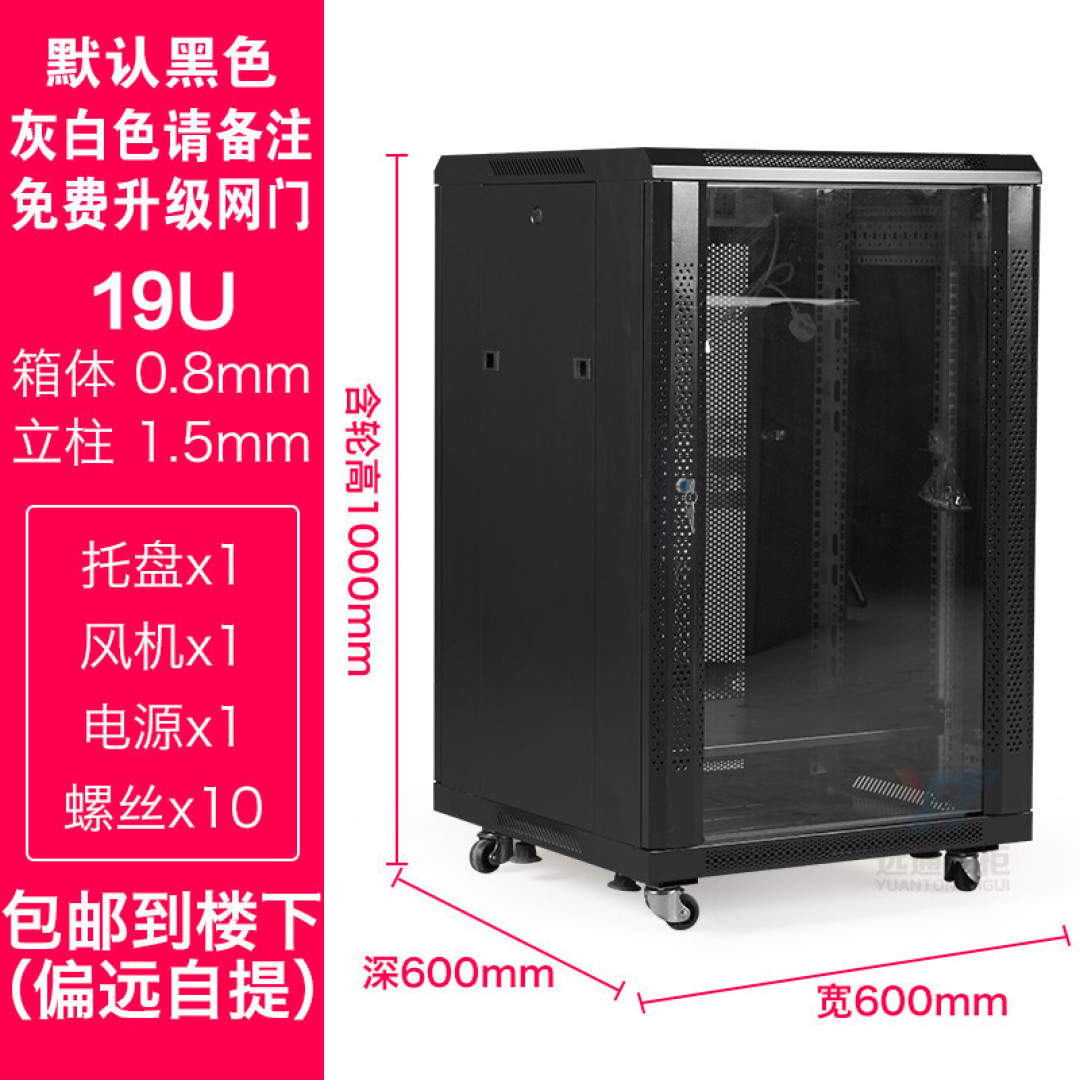

这个是基本定的机柜，待木工完活后，采购回来即可，这款机柜可根据需要换为白色主体，前柜门可换为金属网状，四轮可去除，留下支撑脚，降低部分空间；含托盘*1，风机*1，电源*1，螺丝*10，可根据需要与客服沟通增加螺丝及托盘（单独付费）。
全屋WiFi
现在居家没有WiFi是不行的，尤其是建面比较大的、混凝土复杂的户型，信号衰减相对严重，导致部分位置没有WiFi信号或信号弱，要是接个小度或小爱同学以及智能门锁，影响还是蛮大。原来的弱电箱去掉后，趁工人师傅在，重新穿了一根光纤从弱电井到机柜位置，原有一层弱电箱位置改为2个86底盒，做为检修口用。
目前主流的全屋组网有MESH组网（网状网）和AP+AC组网（星状网）两大类方式。
MESH组网
MESH组网，一般用于已经装修好的房屋，有WiFi信号差或没有覆盖的区域，通过增加一个Mesh设备，实现WiFi信号覆盖。
所以其优点是：
不需要提前布线；
其中一个节点（设备损坏）时，不影响其它节点正常使用；
无缝切换各节点
有优点就有缺点：
因没有提前规划，设备放置位置不一定有电源线或放置的合理位置；
Mesh设置大多需要外置，相对较显眼或与周边装修格格不入；
AP+AC组网
AP+AC是我计划用的组网方式，装修布线也是按这个来的。AC简单理解就是提供路由、交换及管理每个AP（接入点）的设备；AP为每一个无线接入点。
其优点是：
集中统一管理各AP；
带机量大；
美观隐蔽；
其缺点是：
相对于Mesh来讲，组网稍复杂，需要提前布线、规划网络；
AC一般都需要单独放置，我有机柜，所以此问题可以忽略；
一次性投资相对较高一些；综合装修布线、设备、调试成本。

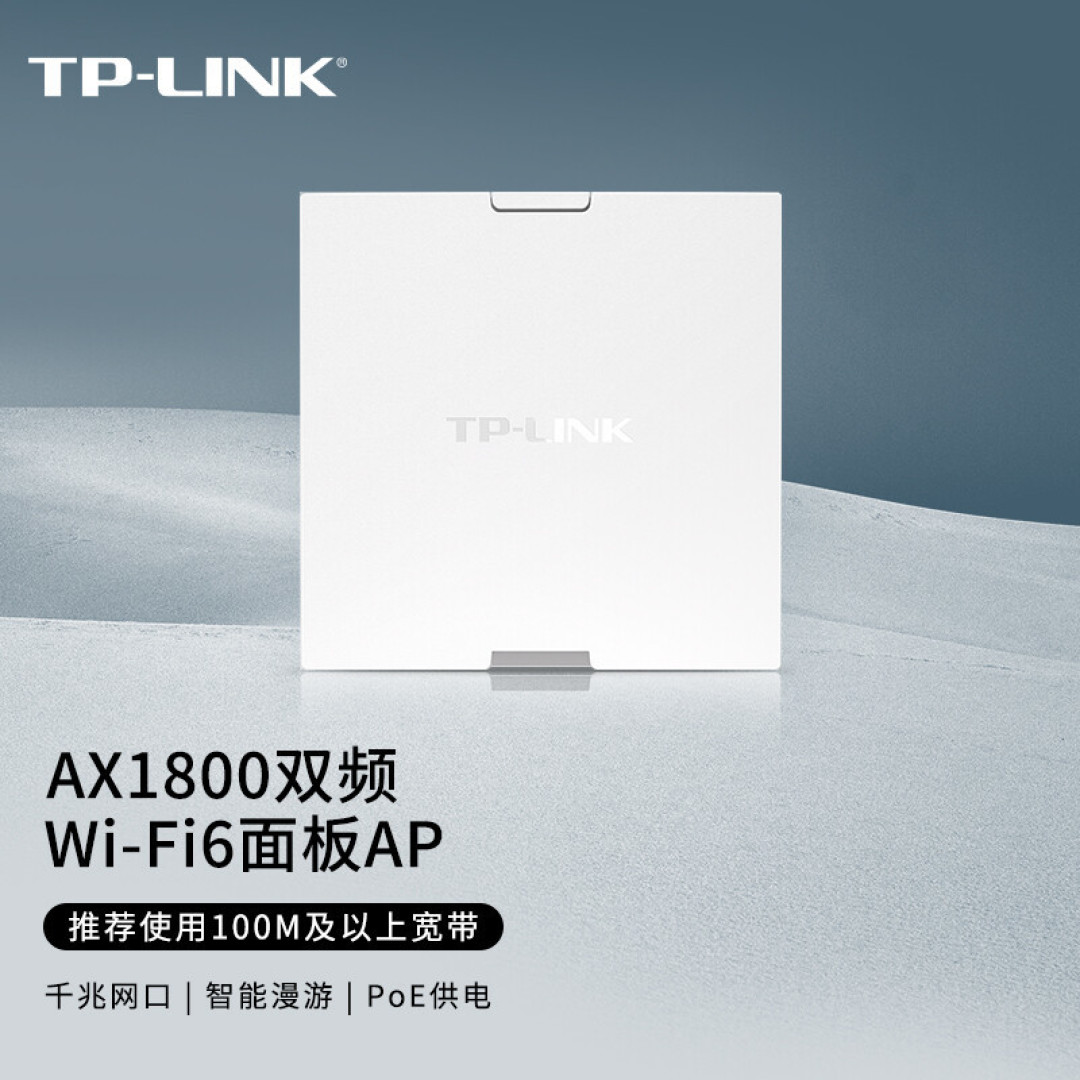

无线AP面板

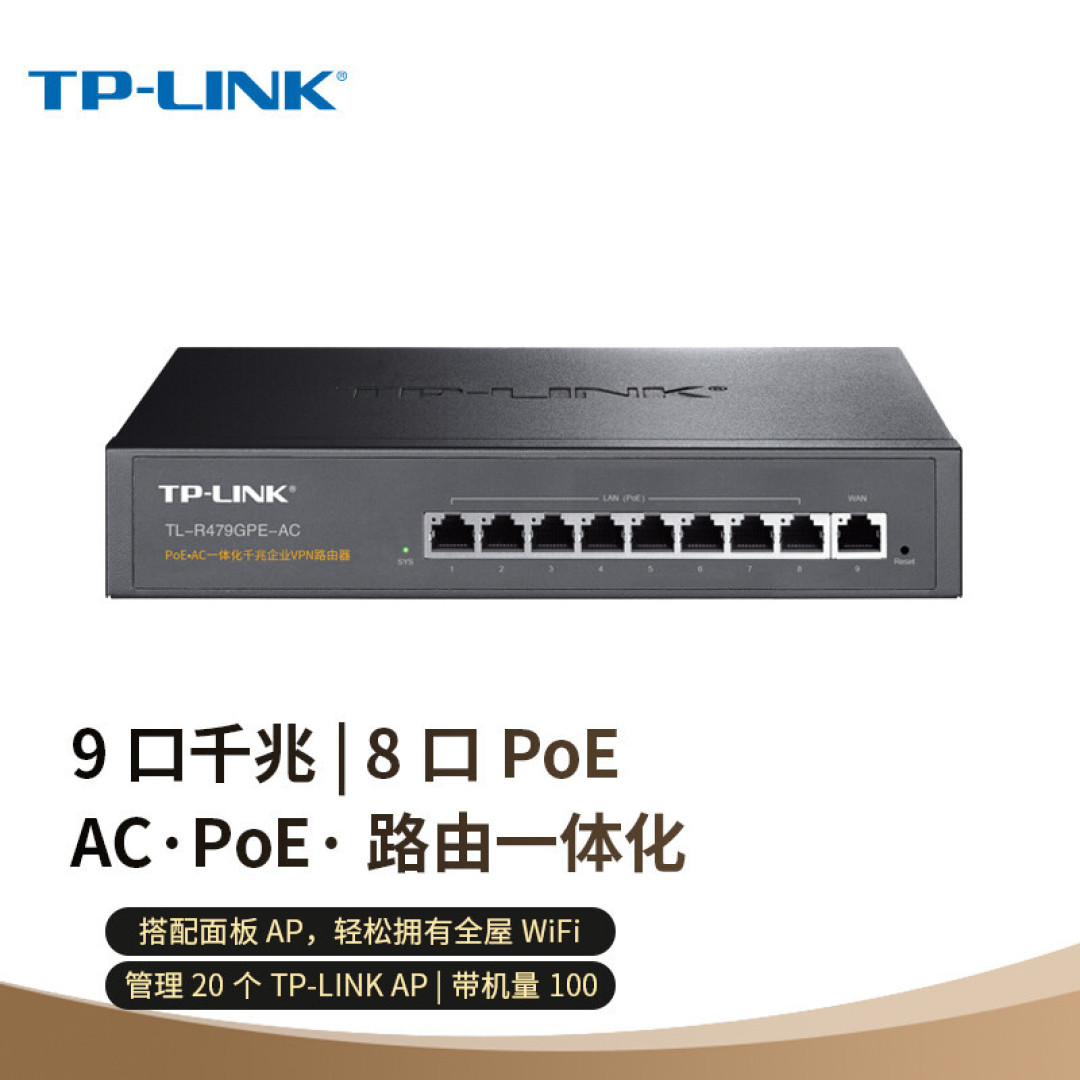

AC管理 POE供电
这两个是我计划的设备，POE供电，保障只需要每个点布一根网线即可。一般一个AP可覆盖的范围为半径5米的圆，基本上一个房间一个AP点，一层5个AP点，负一层相对开阔，只部了2个AP点。前期咨询电信GPON光猫，一般为一进四出，可带2台IPTV，这样的话，一台IPTV布在客厅，另一个可能需要通过HDMI一转二接娱乐室的投影。

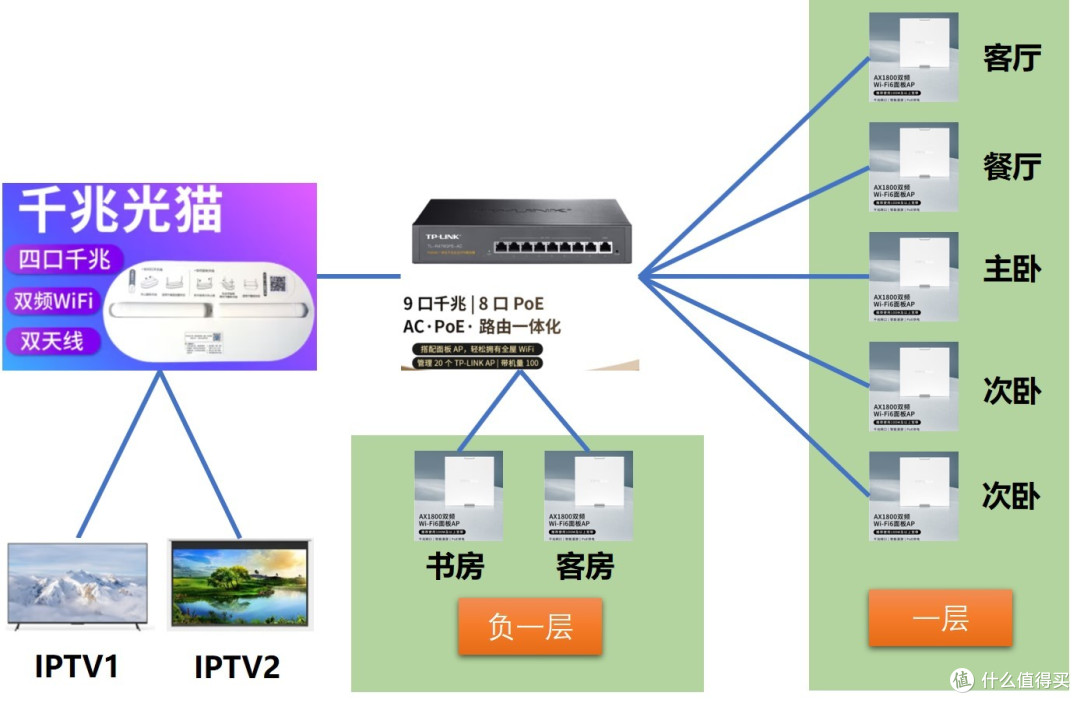

无线AP拓扑图
影音娱乐
影音这块，前期考虑的是影音室，但仔细了解了一下，影音室的话，想达到一定的效果，需要隔音材质，空间音学，设备线材等等，一是复杂，二是投入大，于是转而投入影K，使用的频率可能更高一些，尤其是家庭、亲朋聚会的时候可以K歌。
影K的设备主要包括：点歌机、功放、音箱，混音器、麦克，加上投影、幕布组成基本的框架。这块当时从布局上考虑了很久，主要是点歌机的位置，一体式点歌机有壁挂和落地两种，落地是首先排除的，因为不晓得如何布线或放在哪里可以隐藏布线，所以考虑进行壁挂，这样的话，可以节约一定的空间，但壁挂后面的线材、电源如何放也是一个问题，综合考虑了几种方案后，最终决定在侧墙低位放一个小的弱电箱，再嵌入一个50管，线材可通过50管与点歌机屏幕相接，同时也在弱电箱中接入电源，为点歌机供电。
影K各设备位置示意图
设备的话考虑过雅马哈、威斯汀、KKH，最终选定了雅马哈音箱套装。在水电改造阶段，与老板沟通，提前下了订金，发了相关线材及壁挂支架，老板送了双莲花头线10M*1；自己根据电工提供的长度，下单了HDMI线（8M*1，12M*1）；这样的话就方便提前布线，尤其是HDMI线、双莲花头线，比较粗，后期穿线的话比较难。音频线也提前布放到位，多布放了网线，供后期扩展。
投影仪计划先利旧现在在用的极米H2，H2用了有两三年，最大的问题就是每次都需要重新对焦。后期如果效果不理想，计划换爱普生5700TX，后话不表。

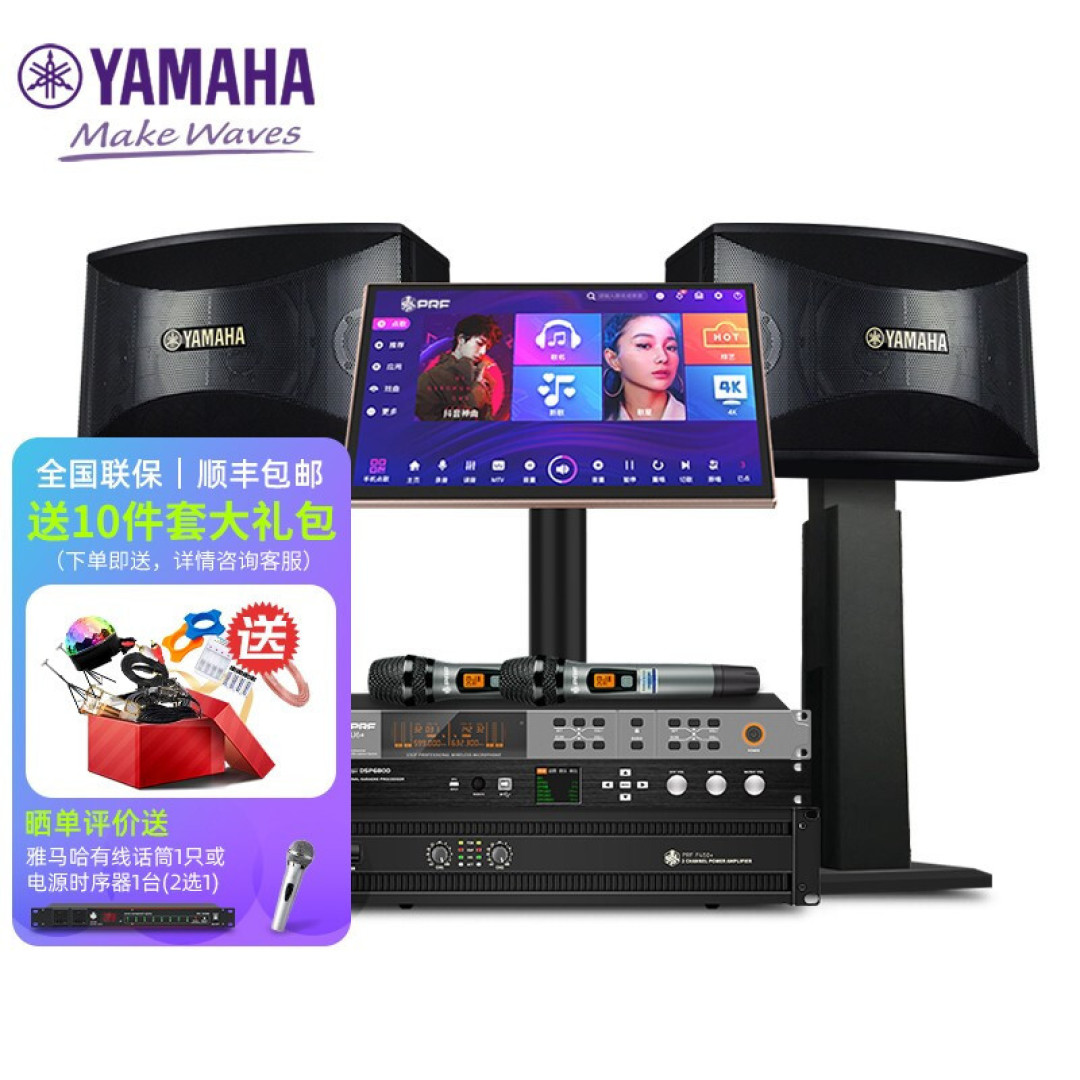

影K设备
视频监控

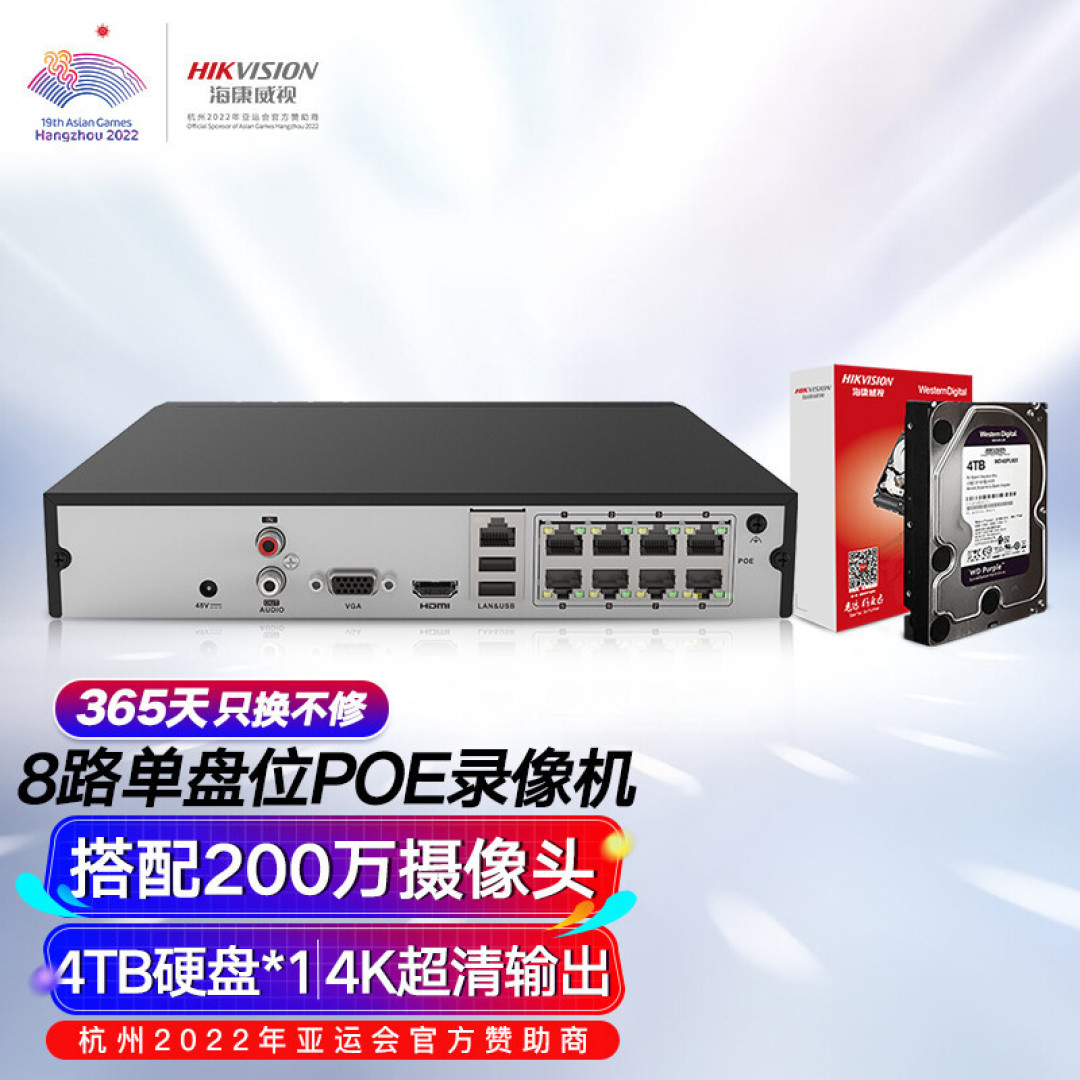

视频监控相对简单一些，只要明确了安装位置及所需要即可，因为是一层有院子，安全可能考虑的更多一些，防君子不防小人吧。在院子的两个角各装两个枪机，三个门的位置装云台半球，采用星光夜视镜头，一台NVR POE供电+4T硬盘，虽然现在有成熟的无线摄像头方案，但感觉无线在这方面安全性及稳定性稍差，就布了网线，家用足以。与客服沟通，送支架，到时提前买回来，可以让木工帮着安装好支架。
监控布局图
总结
本篇就分享到这，预计下一篇会简单讲水电或瓦工。
系列文章传送门
篇一：【选房购房】购房的过程总是在想像和现实中徘徊，最终落脚于荷包的厚度
篇二：【户型设计】三分户型，七分装修。不跟风网红，牢牢把握自住宜居话语权，避免成为设计师实验品
欢迎交流讨论，或想看哪部分也可留言。
