前段时间对家里的网络进行了改造,出掉了小米万兆路由器,换成了 2.5G软路由+Mesh 路由器的方式,后来又入手了一台 2.5G/10G交换机替换了之前的千兆交换机,设备越来越多,小小的弱电箱放不下这么多东西,越来越显得凌乱不堪, 强迫症患者表示非常难受。

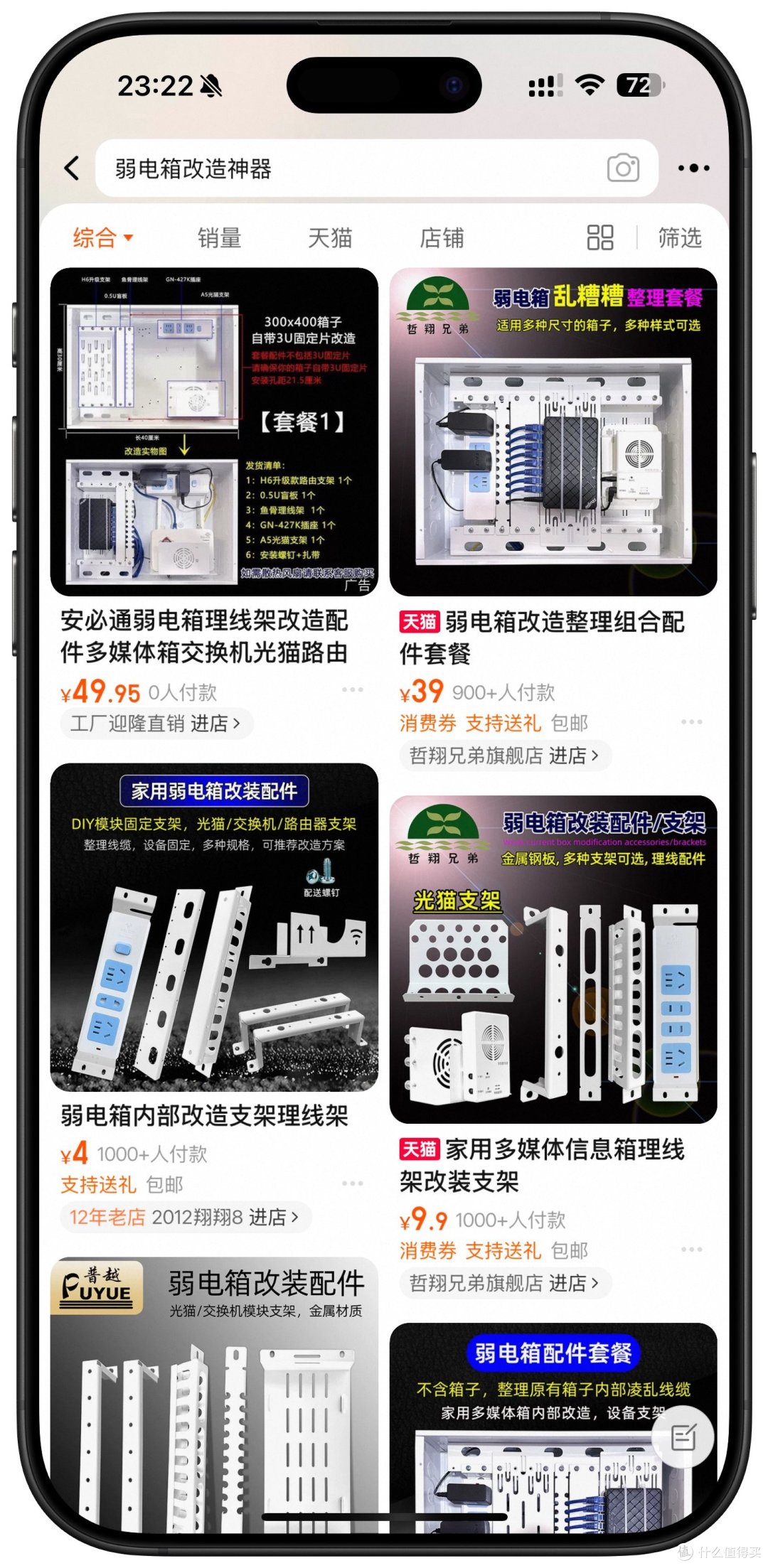

最近就想着怎么能对弱电箱进行改造整理下,一搜万能的淘宝,果然没让我失望。。。

很多店铺详情页都介绍可以出配件套餐,只需要测量弱电箱内部的尺寸发给客服即可,结果我量了尺寸发给店家之后,心却凉了半截,问了好几家店铺都说改不了,弱电箱尺寸太小,放不开配件。

我家弱电箱内部尺寸是 400mm*250mm*100mm,看了详情页介绍,有最大6.5U13排孔模块固定支架尺寸是 348mm*230mm,尺寸是有些极限,既然店家不推荐,那咱就自己 DIY搞吧,说什么也曾经是一名网络工程师来着。
那这么多配件该怎么用?

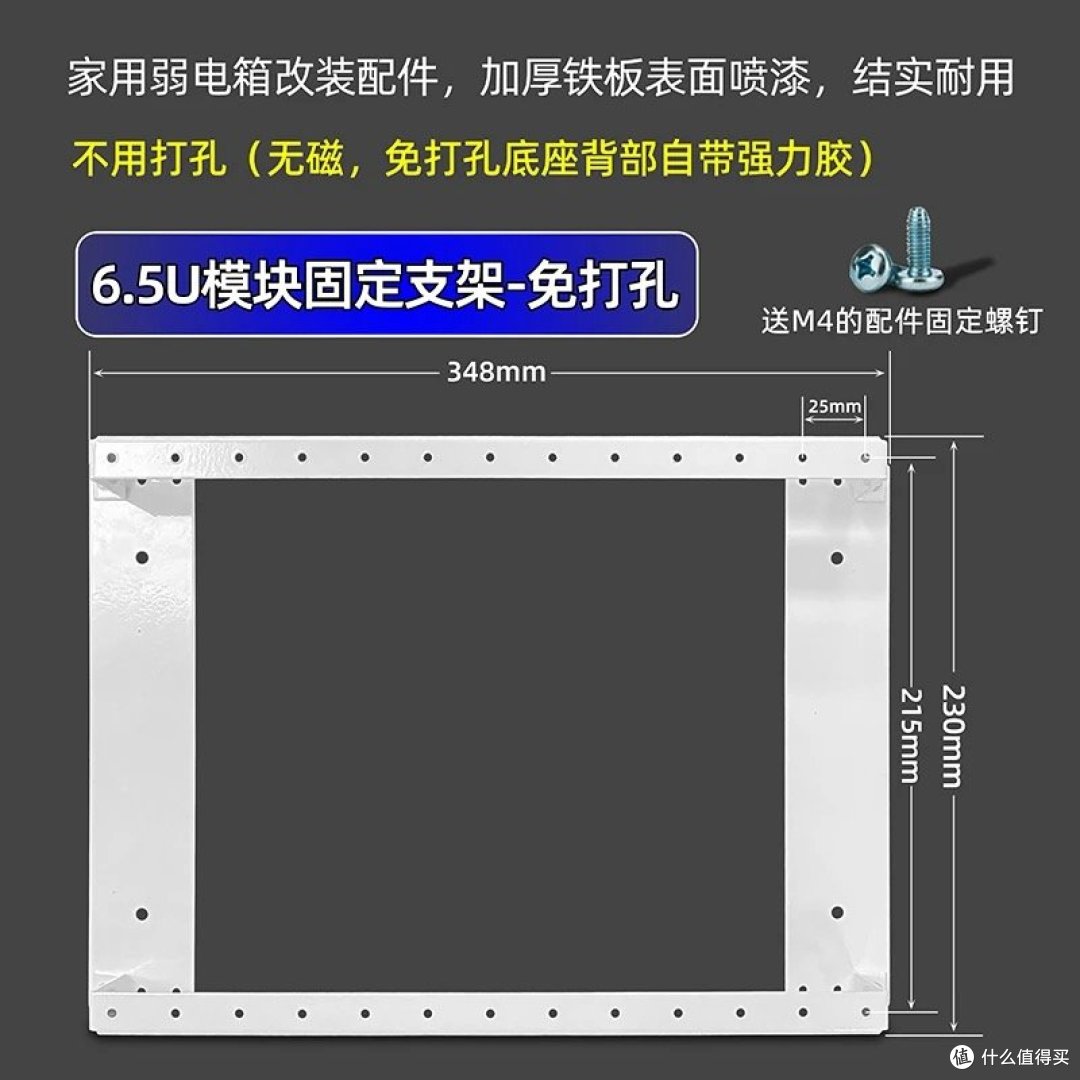

1、模块固定支架
模块固定支架有两种,一种需要打孔,另一种是免打孔的,免打孔的背部带有背胶,可以粘到弱电箱背板上,但其实两种都推荐用螺丝固定,这样更结实一些,


模块固定支架有很多规格,1.5U/2.5U/3.5U/4.5U/6.5U,U 是一种由美国电子工业协会定义的计量单位,为 Unit 的缩略语,1U=4.445cm,我们常听说的2U服务器就是高度为 8.89cm 的服务器。

这里多少 U 的模块固定支架,就是宽度不一样的支架,可以安装不同数量的配件,根据弱电箱尺寸来定,高度是固定的,如果弱电箱够大,也可以两个拼着用。
推荐购买免打孔的模块固定支架,采用打孔方式安装,固定的更牢固。

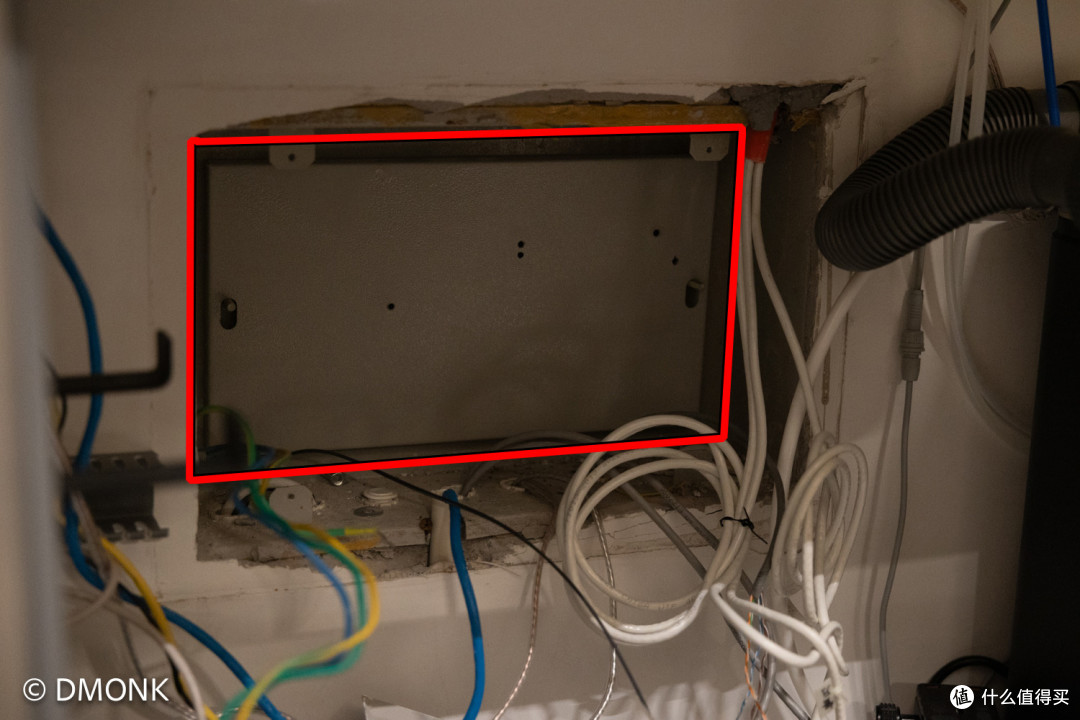

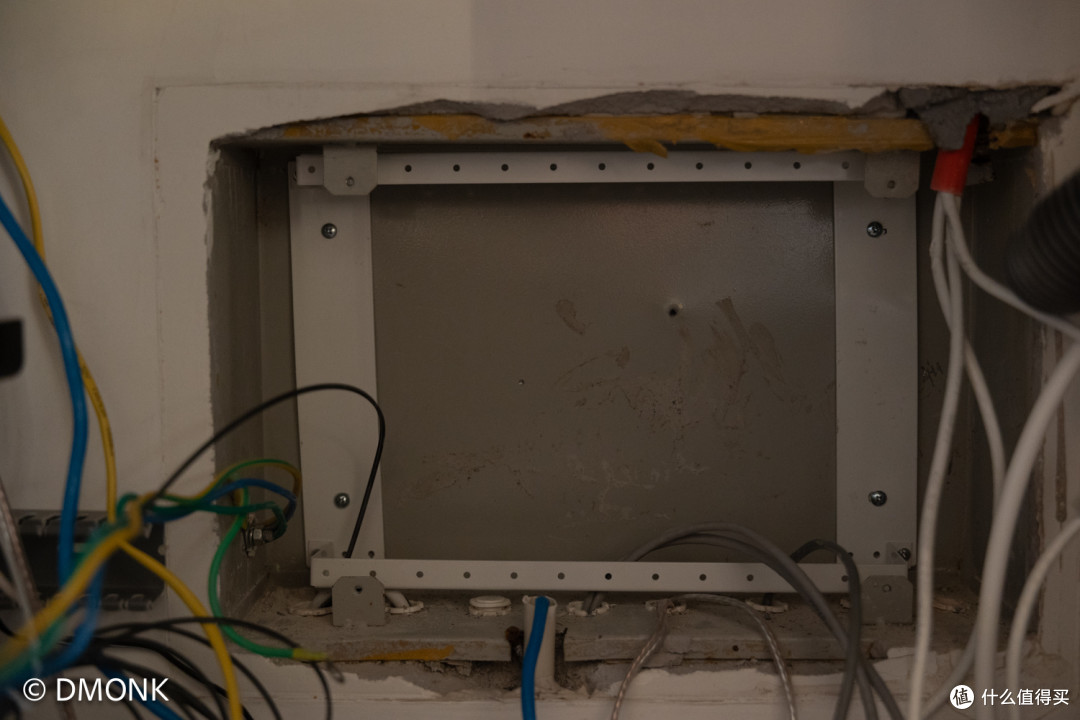

这个固定支架一般是推荐安装到弱电箱里的背板上的,上螺丝比较容易。但是因为我的弱电箱深度不够,把背板也给拆了。

背板拆除后这个模块固定支架就难装了些,因为弱电箱这堵墙是承重墙。好在家里有大有的电动工具,先用冲击钻开 个铁皮的孔,再用电锤打螺栓孔,最后用小黄鱼固定模块支架,破费了一番功夫。

2、电源空底座
就是用来固定插排的底座,弱电箱里需要电源,一般会安装一个公牛的多位插排,这个底座可以方便的把插排固定到模块支架上。


我一开始也购买了一个,不过后来因为弱电箱空间小,最后没有用这个底座,直接把插排用纳米胶粘到了弱电箱里,能省一点是一点。
3、 H6 设备支架

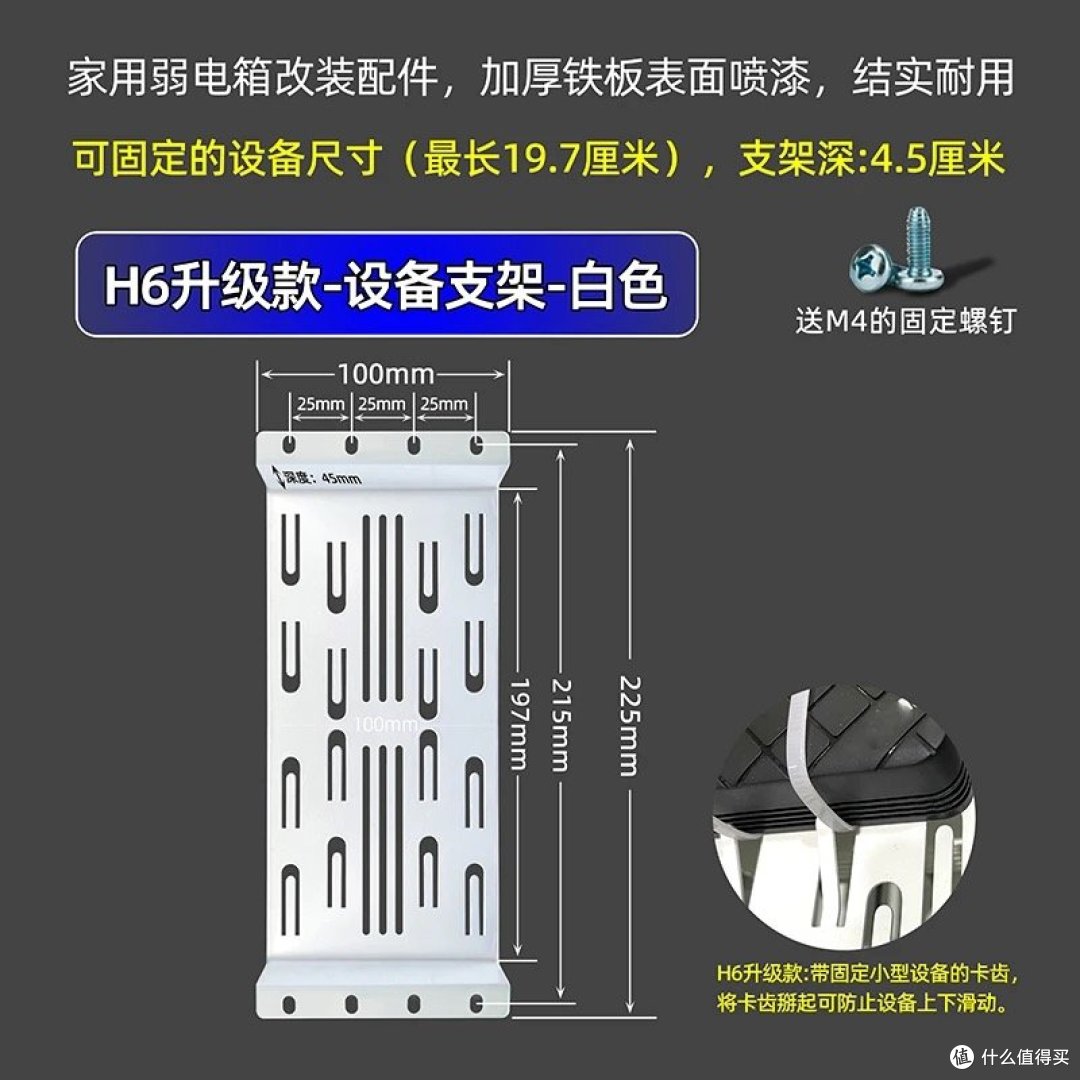

H6 设备支架有两款,一个老款,一个新款。主要区别是深度不同,老款深 30mm,新款深 45mm,还有就是新款增加了很多小的卡齿,可以把设备固定的更牢靠一些。


我购买的是 H6 升级款设备支架,这个用来固定光猫,用扎带把光猫绑到 H6 设备支架上即可。

4、多功能板
多功能板同样有两款,一个 Y1 款,高度 270mm,一个 Y2 短款,高度 230mm,一般用短款即可。多功能板用来固定兮克的 2.5G/10G 交换机,固定到光猫之外,盖住光猫。

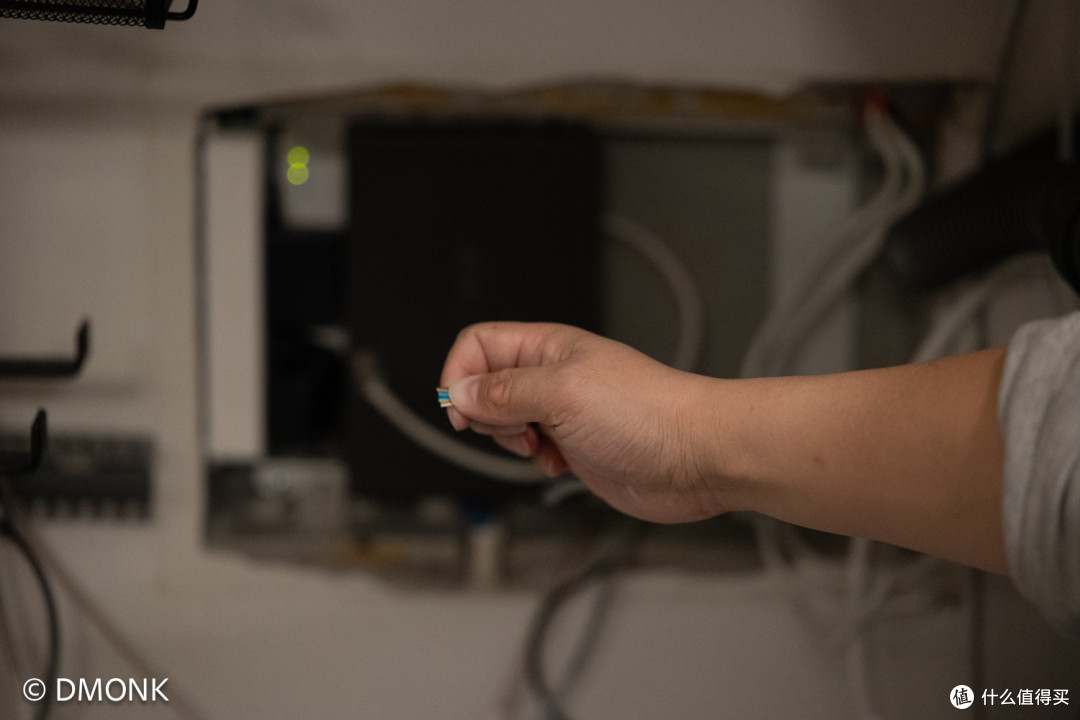

中间还自己做了几个水晶头。

5、H6 升级款设备支架
又购入了一个 H6 升级款设备支架,用于在弱电箱左侧安装 软路由。软路由是倍控的 N100,幸好加装了利民的散热风扇,弱电箱里的散热全靠它了。。

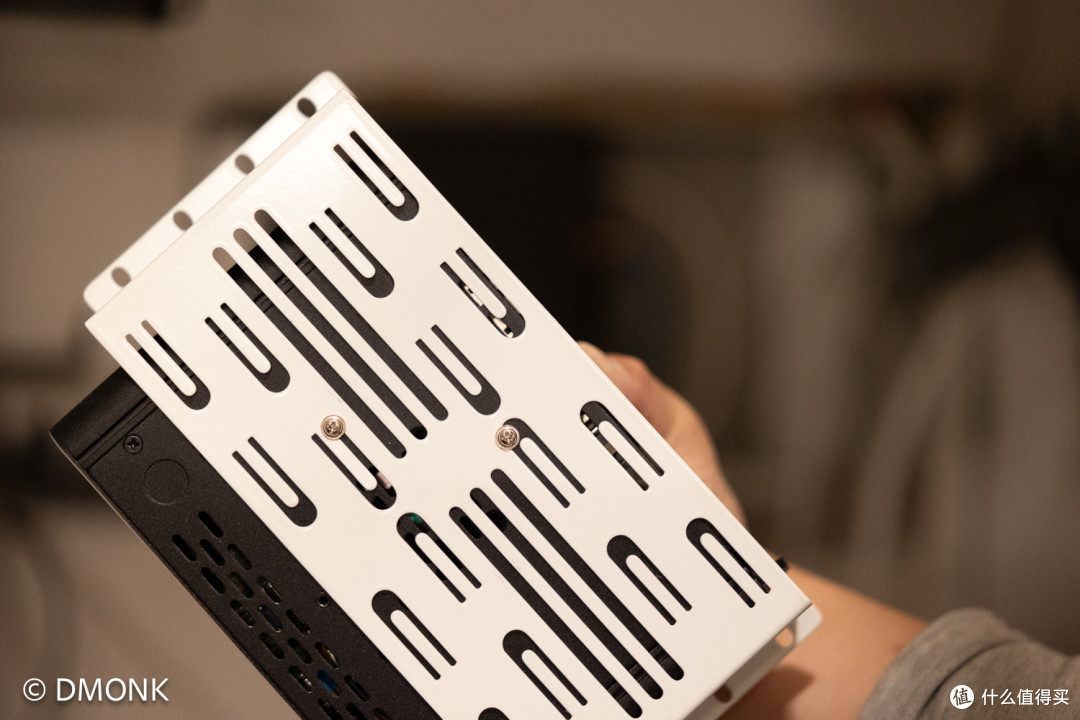

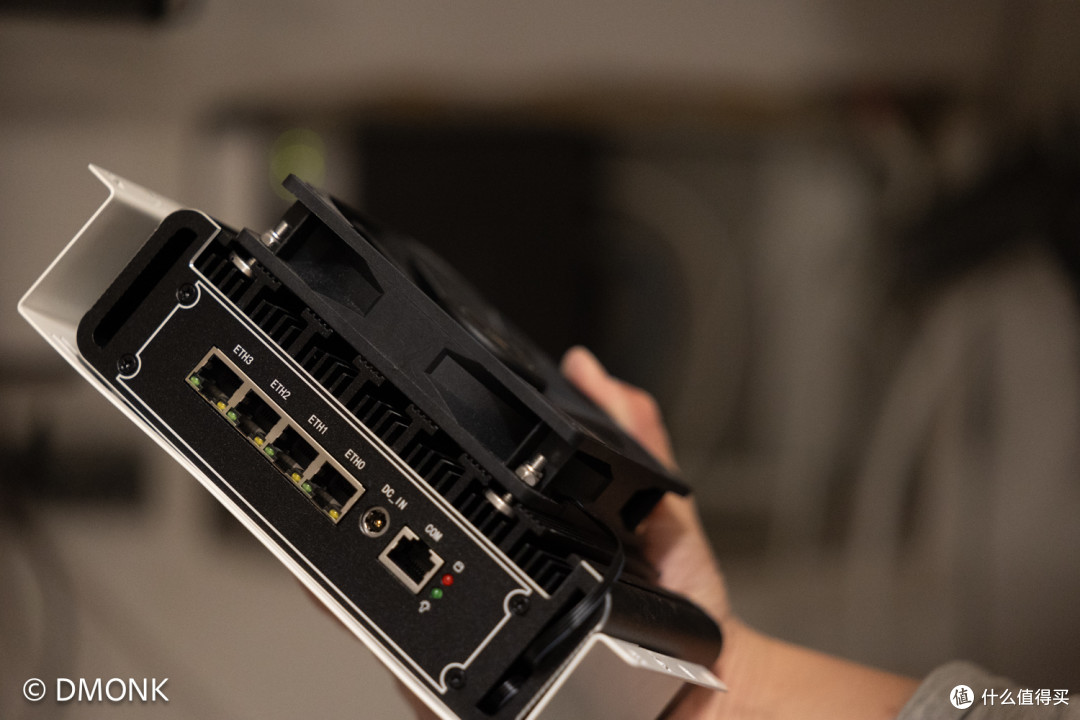

用螺丝把软路由安装到 H6升级款设备支架上。

再把支架塞到模块固定支架左侧位,这次是塞的满满当当了,把网线整理整理,需要接的都插上。

为了能把所有设备都装入,中间还反复拆卸做微调。

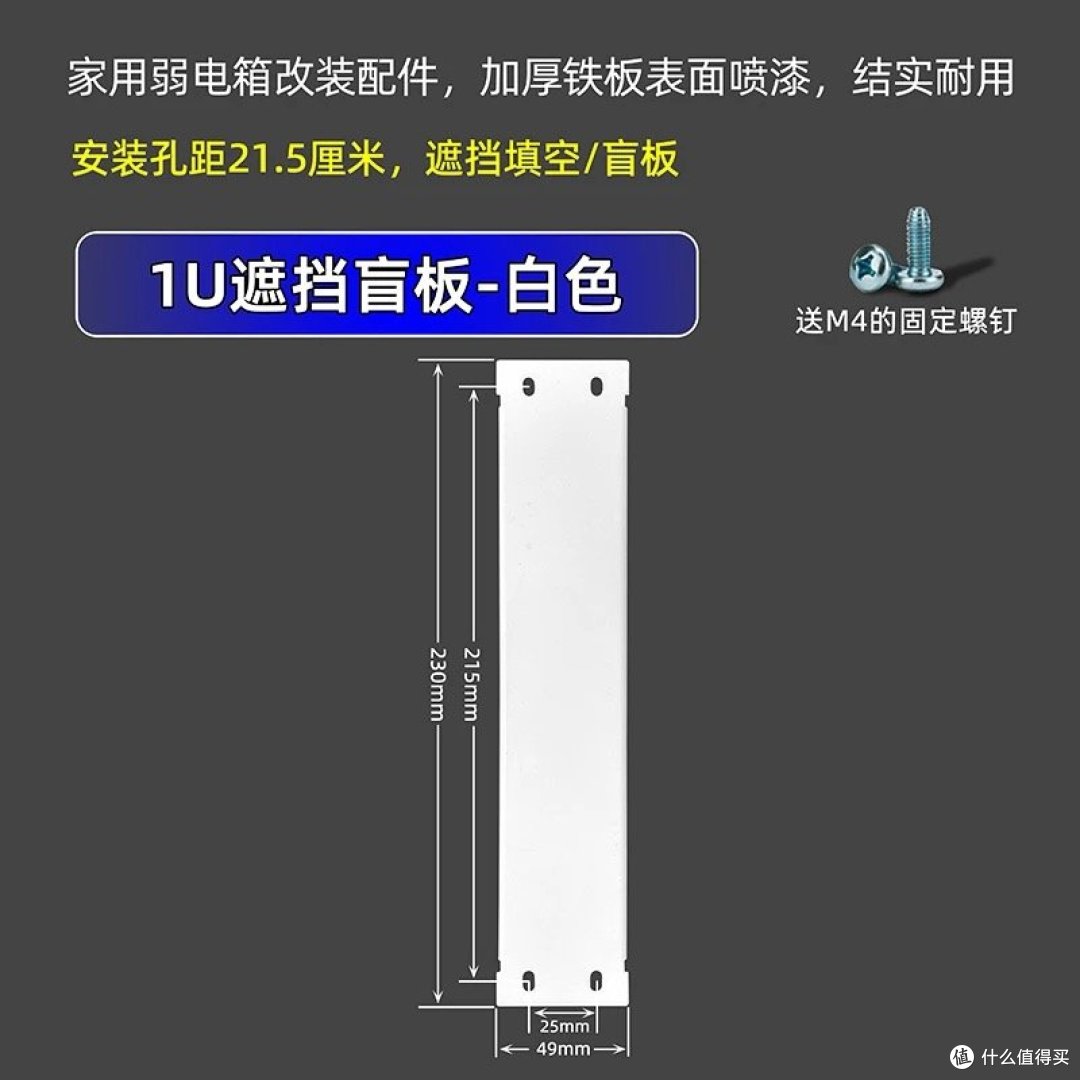

6、遮挡盲板
遮挡盲板有两个规格,0.5U 和 1U,可根据剩余空间来进行选择。

我就装了一个 0.5U 的遮挡盲板。

7、理线板
理线板有两种,一种是鱼骨理线板,另一种是理线架。都是用来固定网线,让网线看起来更规整的理线配件。


因为交换机上安装了10G 电模块,理线架实在装不开,所以最后选择了鱼骨理线板。

最后

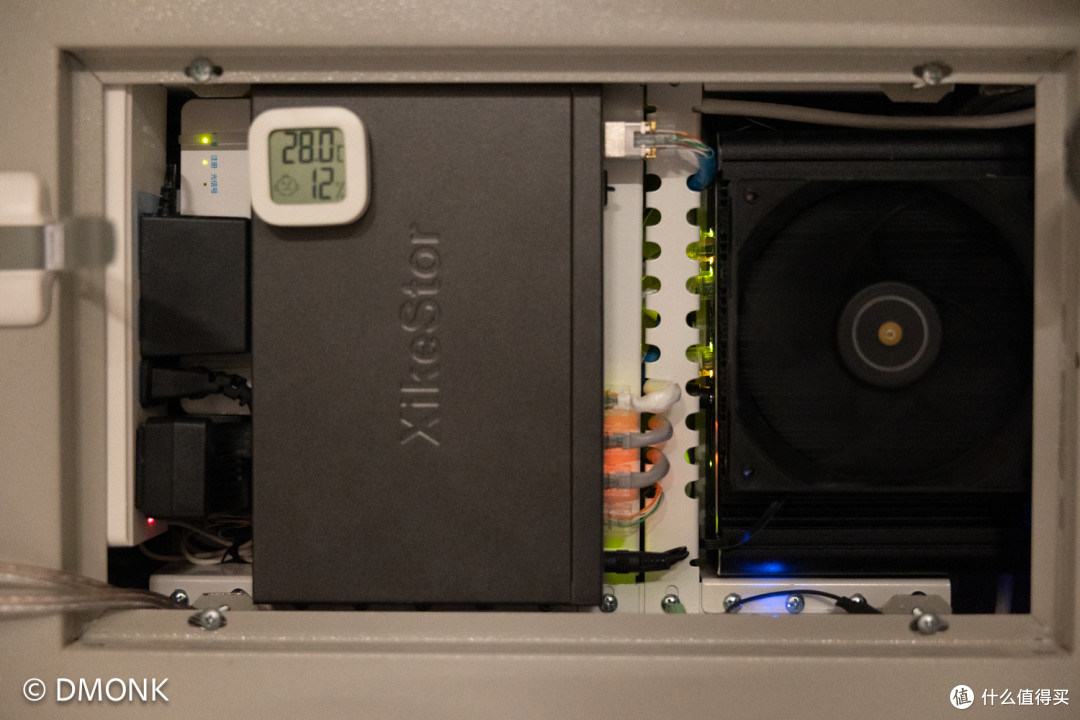

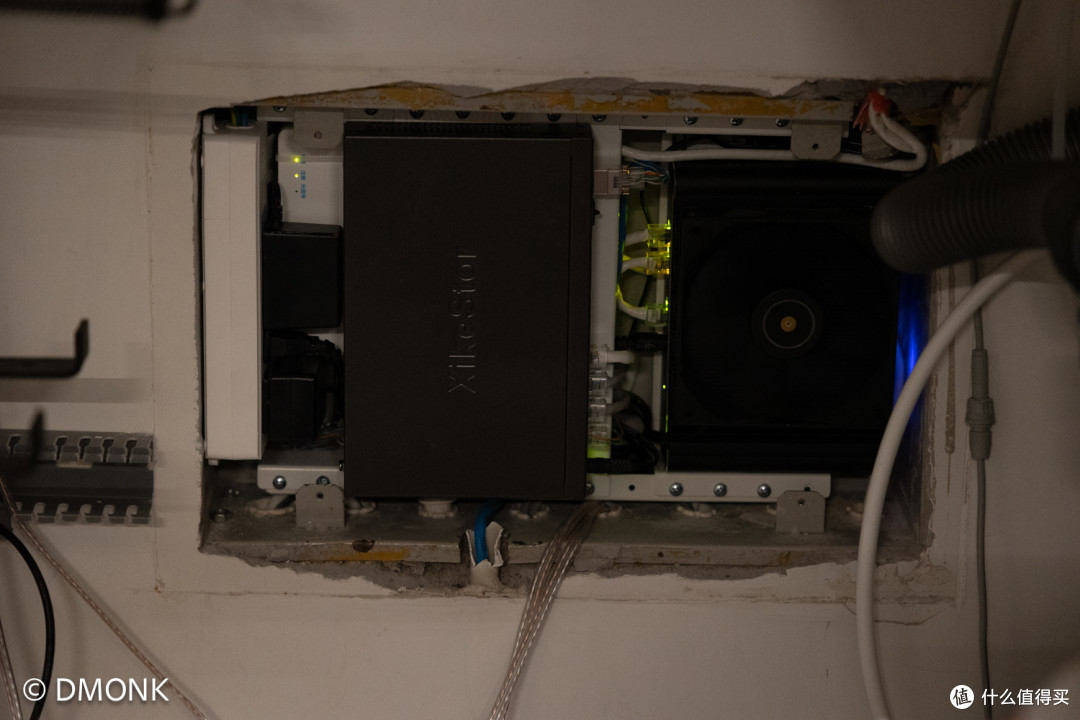

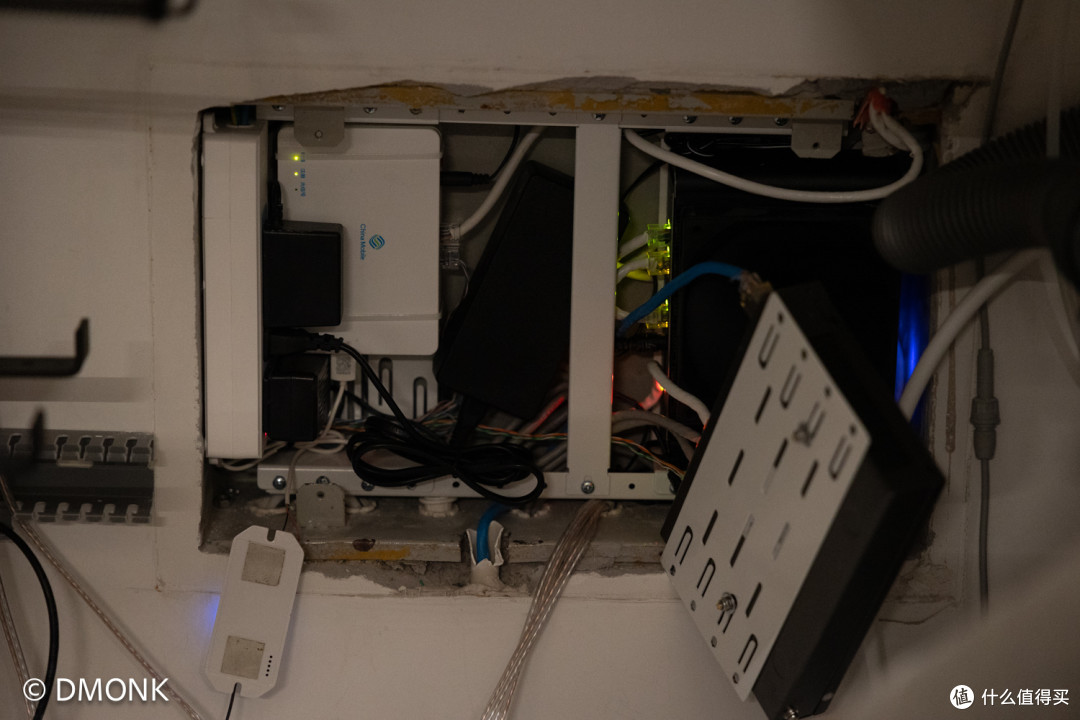

这是最终改完的样子,在一个 400*250 的弱电箱中,塞进去了一个光猫、一个 2.5G/10G10口交换机,还有一个 N100 软路由,总的花费 98 元,看起来整洁规范多了,我也尽力了,你们觉得怎么样呢?
(请忽略那个蓝网线水晶头,线不够长,空间小,只能做成这样了)

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
