Intel悄悄推出酷睿5 120/F处理器：六个纯P核、神似i5-12400

来源——硬件世界

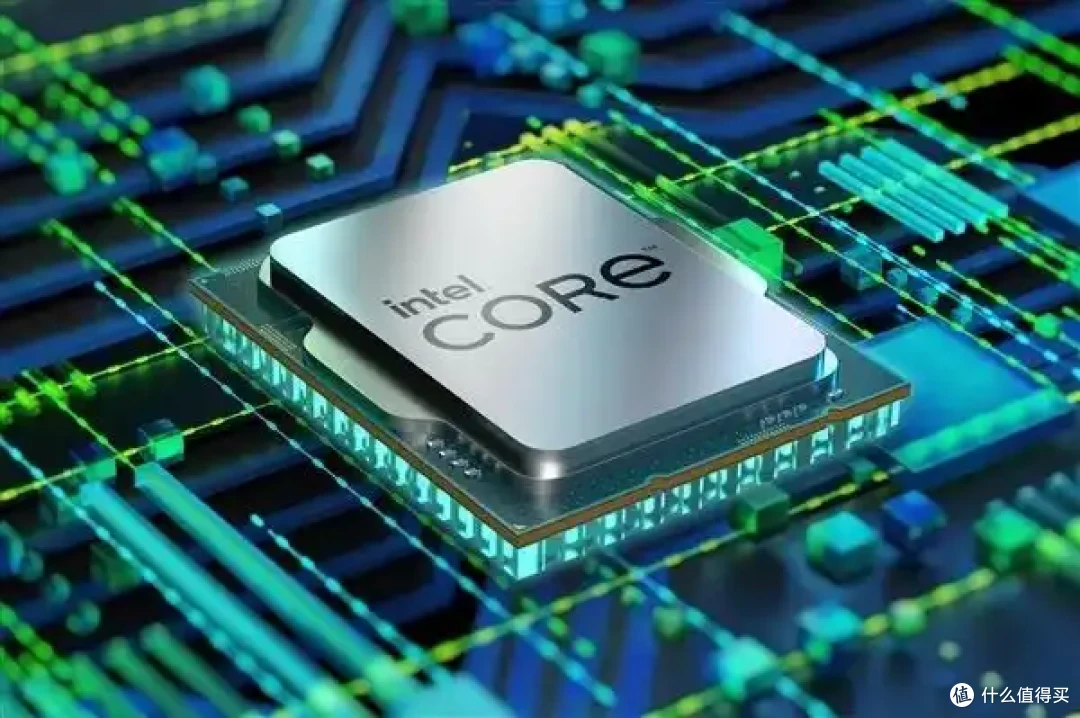

Intel悄然推出了两款新的处理器——酷睿5 120和酷睿5 120F，其中120F是前者的无核显版本。

ARK数据库显示，这两款处理器属于Raptor Lake家族，采用LGA 1700插槽，兼容12代、13代、14代以及Ultra 100系列主板。

酷睿5 120的命名方式与最新的Core Ultra 200S或之前的14代Raptor Lake处理器都不一致，不过从规格上看，酷睿5 120与酷睿i5-12400非常相似。

两者都采用了六核十二线程的配置，唯一的区别在于，酷睿5 120的睿频频率比i5-12400高出100MHz。

此外，两款处理器都配备了7.5MB的L2缓存（每个P核1.5MB）和18MB的L3缓存，因此，酷睿5 120可以看作是重新命名并小幅提升睿频频率的酷睿i5-12400。

Intel一直以来都在其酷睿i5-1x400系列中使用不同的芯片，例如酷睿i5-12400使用了Alder Lake C0和H0步进的组合，较晚发布的i5-13400和i5-14400也提供了Raptor Lake B0步进或Alder Lake C0步进。

如今酷睿5 120的产品页面虽已上线，但Intel并没有列出内部使用芯片的步进，价格也暂未公布。

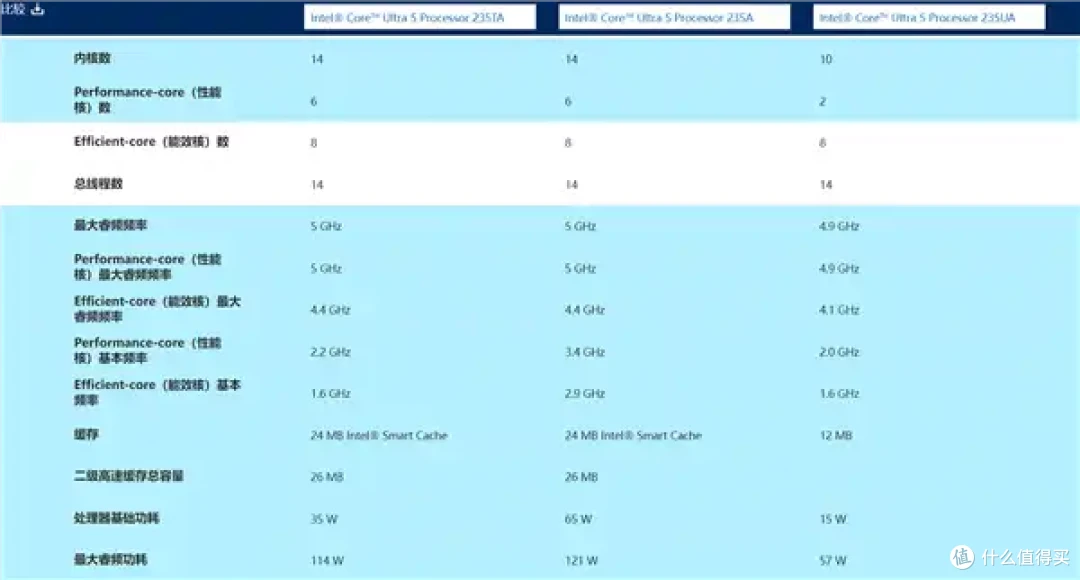

不只如此，Intel还推出了另外三款处理器，分别是酷睿Ultra 5 235A、235TA 和 235UA，其中两款面向桌面端，一款面向移动端，主要定位于中低端市场，主打低功耗与性价比。

Ultra 5 235A并未在规格上进行明显调整，与此前的Ultra 5 235几乎完全一致，包括核心配置、频率、TDP以及集成显卡等方面均无变化，依然拥有2.9GHz的E核基础频率和3.4GHz的P核基础频率。

相比之下，Ultra 5 235TA则是一款主打节能的版本，它的E核基础频率降至1.6GHz，P核基础频率降至2.2GHz，以换取更低的功耗表现。

其基础功耗为35W，最大睿频功耗为114W，相较于235和235A的65W/121W，更加适合对功耗敏感的桌面应用场景，集成显卡部分，它依然配备了3个Xe核心，基础频率为300MHz。

面向移动端的酷睿Ultra 5 235UA是一款超低功耗处理器，核心配置为2个P核和8个E核，还增加了两个低功耗核心（LP E核），总线程数达到14个。

它采用了Intel 3工艺，而非其他Arrow Lake芯片所用的台积电N3B工艺，在频率方面，235UA的E核基础/睿频频率为1.6GHz/4.1GHz，P核基础/睿频频率为2.0GHz/4.9GHz，LP E核基础/睿频频率为0.7GHz/2.4GHz。

其TDP范围为12-57W，基础功耗仅为15W，是目前移动平台中功耗最低的Arrow Lake芯片之一。

根据产品页面信息，这些新芯片预计将在本季度正式上市。

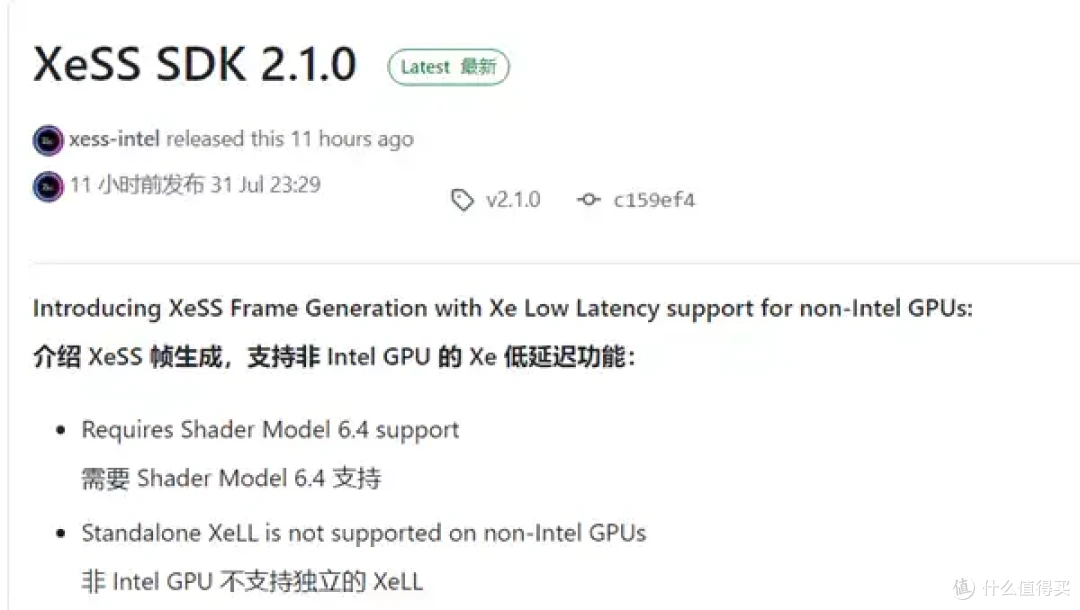

软件方面，Intel还发布了其最新的XeSS SDK 2.1.0，该版本增加了对非Intel GPU的XeSS帧生成与Xe低延迟支持。

这意味着使用NVIDIA、AMD或高通GPU的用户，现在可以利用XeSS 2的功能集，而不再局限于各自品牌的超分技术。

不过这一功能也有一定限制，需要GPU支持Shader Model 6.4，且必须同时启用XeLL（Xe低延迟）和XeSS-FG（XeSS帧生成）

也就是说对于NVIDIA显卡，至少需要基于Ampere架构的RTX 30系列；对于AMD显卡，至少需要基于RDNA 2架构的RX 6000系列。

XeSS 2最初于2024年和Intel的Battlemage锐炫B系列显卡一同发布，这是也是Intel首款利用AI驱动的XMX引擎的帧生成技术。

根据图像质量和游戏性能的比较，这项技术在超分辨率质量上与FSR4和DLSS 4相当，帧生成效果也非常出色。

截至2025年5月，XeSS已支持超过200款游戏，而XeSS 2支持已扩展到超过20款游戏。
