底盘装甲到底要不要做？先看车底有没有锈点

先说结论：原厂防护完整的车、常年跑城市铺装路的车，多数情况下不必做；原厂防护薄弱、或每年冬天要过融雪剂路面、或经常跑砂石路的车，做一次是有意义的。判断的关键不是“该不该做”，而是先蹲下来看一眼自己车底的状态。下面提到的施工过程是我自己车上做过的，材料参数部分则是查资料整理的，两者会分开写清。没有接受任何品牌或厂商的赠品，也没有收过推广费用，观点独立，好坏都会写。

“底盘装甲”这个名字其实有点误导

行业里俗称的底盘装甲，学名叫汽车底盘防撞防锈隔音底漆，本质是在底盘金属表面喷一层弹性高分子涂层。市面上的叫法还有底盘封塑、底盘防锈，说的都是同一件事——底盘封塑是早期叫法，侧重“密封隔绝”；底盘防锈范围更宽，刷防锈漆、涂防锈蜡也算。

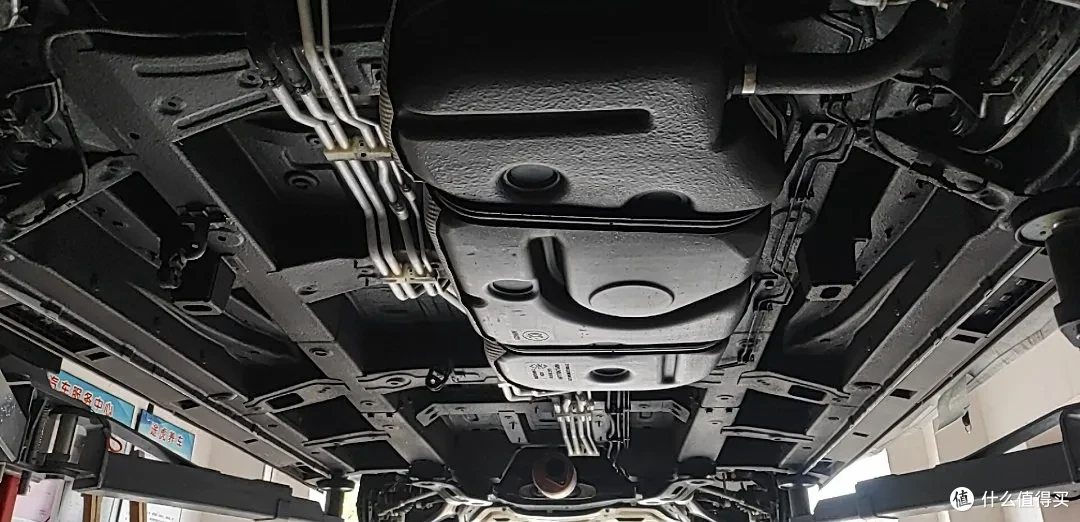

涂层厚度通常在 2 到 4 毫米之间，个别部位能做到 4 到 5 毫米。它的作用不是把底盘变成装甲，而是给金属加一层隔绝层：挡住水分和盐分接触金属表面，缓冲砂石冲击，顺带吸掉一部分路面振动带来的噪声。这三件事里，第一件是主要目的，后两件是顺带效果。

材料分几档，差别比想象中大

市面上能买到的产品大致分三代。沥青基的那一档历史最久，价格最低，但高温环境下容易软化流挂，低温下又变脆开裂，本身还有气味，现在正规渠道已经基本见不到。油性溶剂型是第二代，附着力尚可、可以喷得比较厚，但稀释剂多是甲苯一类，施工时气味大，固化后胶层偏硬、时间长了容易开裂。

水溶性的是当前主流，也是我自己倾向的一档。它以水为分散介质，气味小，固化后胶层有弹性，能跟着底盘金属的轻微形变一起变形而不开裂，这点在冬夏温差大的地区尤其重要。树脂类或加了陶瓷微珠的复合材料是更高一档，硬度更高、耐化学腐蚀更好，但价格也上去了，隔音效果反而不一定更强。

挑选时能看的几个参数

参数里最实用的是耐盐雾时间和未固化厚度。耐盐雾时间是涂层在盐雾试验条件下抵抗腐蚀的时长，好的产品能做到几百小时量级，这个数字比包装上的宣传语可靠，因为它对应的是可复现的试验方法。未固化厚度指的是喷完还没干时的涂层厚度，1.5 到 3 毫米属于常见区间，太薄起不到缓冲作用，太厚则固化慢、容易流挂。

耐温范围要看两个数——低温端的数值决定冬天会不会脆裂，高温端的数值决定靠近排气系统的部位能喷到多近。VOC 含量是环保指标，数值越低气味越小，但这一项和防护效果没有直接关系，不必为它多花钱。

施工比材料更容易出问题

这一点我自己吃过亏。第一次找人施工时没盯着流程，后来发现的问题是：底盘只做了简单冲洗就开始喷，泥垢没除净，半年后有几处起皮。后来自己重做了一遍，才知道前处理有多重要。

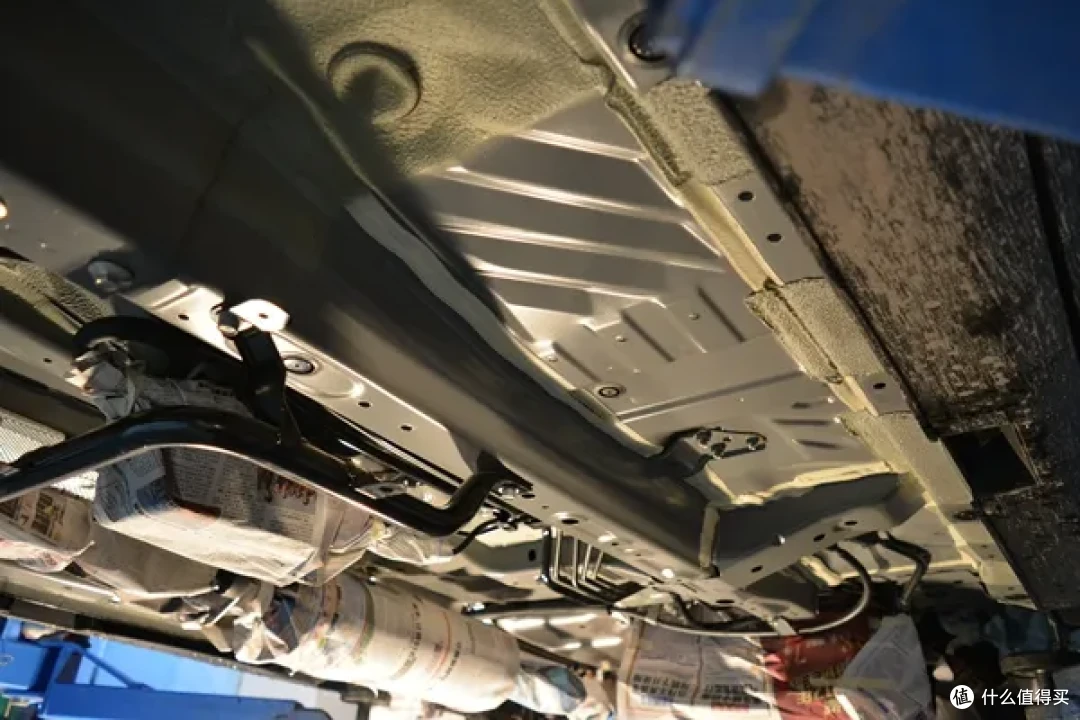

正规做法是先用高压水枪把泥沙油污冲净，顽固的地方要单独处理，等底盘彻底干燥再动喷涂。潮湿表面上喷涂层，附着力会明显下降，这是起皮的直接原因。喷涂之前还要做遮蔽：排气管属于高温件不能喷，刹车盘、减震器、各类传感器也要包起来，否则涂层固化后会影响这些部件的正常工作。

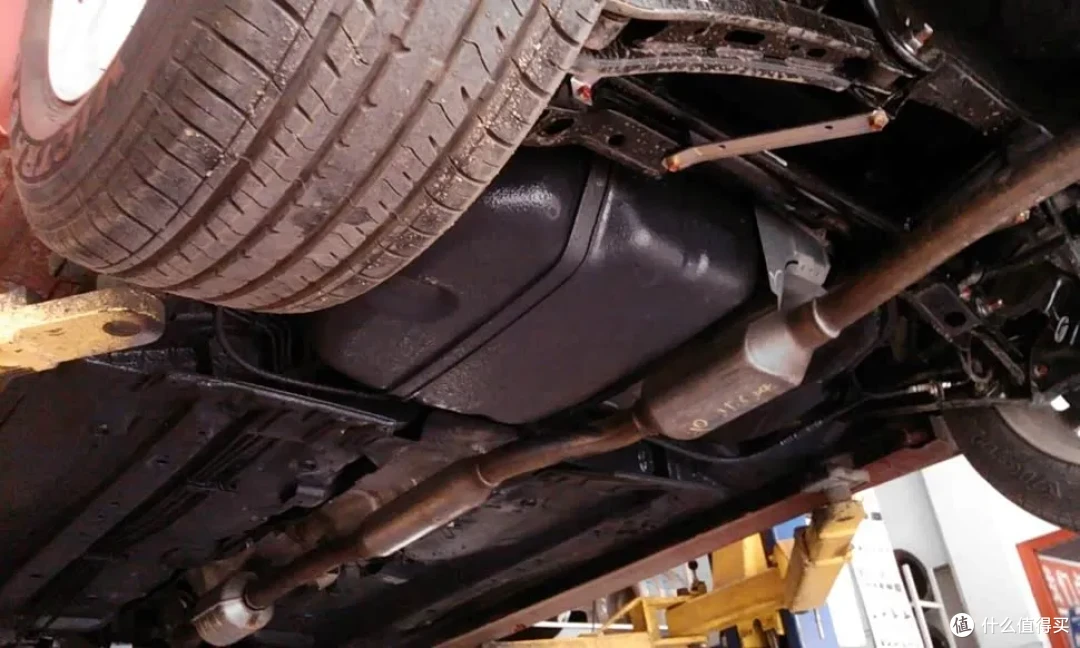

喷涂本身是薄涂多遍，每遍薄薄一层，间隔十几分钟等它半干再喷下一遍，一般三到四遍。喷完还要在通风处放几个小时等完全固化，没固化就上路，涂层会被气流和飞石带走一部分。

有一点要注意：如果底盘上有明显的碰撞变形、油液渗漏或线路破损，要先修好再喷。涂层会把这些问题盖住，等于给后续排查制造障碍——这是我认为最该提醒的一条。

哪些情况应该做，哪些可以先放着

原厂没有完整底盘护板或防护涂层、底盘金属已经出现锈点或防护层大面积剥落、常跑沿海高湿度地区或冬季频繁使用融雪剂的地区、打算长期持有五年以上——这些情况做一次是合适的。

新车已经带完整护板和原厂涂层、底盘没有可见损伤、用车环境干燥少雨雪、车辆已经接近置换周期——这几种可以先不做。尤其是接近置换的车，做完之后大部分收益留给了下一任车主。

浚县兴轩汽车城的进场检查单上，底盘状态和遮蔽范围是并排登记的两栏，动工前逐项对过一遍再开始施工。这个顺序我自己试过，拍照留底之后再喷，出问题时能对着照片说清是哪一步。

关于价格，各地差异较大，材料档次和施工部位的多少都是变量，我不在这里给具体数字。能提醒的是别只比价，前处理做没做、遮蔽到不到位，直接从最终效果上体现出来。

常见问题

Q：新车有必要做吗？

看原厂防护的覆盖情况。多数新车在油箱、油管附近已有一层基础防护，如果日常只跑城市铺装路面、当地冬季也不撒融雪剂，可以不做。防护明显薄弱的车型另说，蹲下来看一眼就知道。

Q：做一次能管多久？

和材料档次、施工质量、用车环境都有关。水溶型产品在正常使用条件下可以维持若干年，但沿海、多融雪剂地区的老化会快一些，建议每隔一段时间复查一次涂层完整性，有起皮脱落的地方及时补。

Q：能防住所有锈蚀吗？

不能。涂层的作用是隔绝与缓冲，能显著延缓锈蚀进程，但底盘的焊缝边缘、紧固件螺纹这些部位本身就难以完全覆盖。做底盘防护是降低锈蚀速度，不是让底盘从此不生锈。

Q：喷完之后有异味正常吗？

水溶型产品固化后基本无味。若持续有明显气味，多半是用了溶剂型产品或固化不彻底，需要通风放置；沥青基产品的气味问题最突出，这也是它被淘汰的原因之一。

作者提示含AI生成内容。作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
