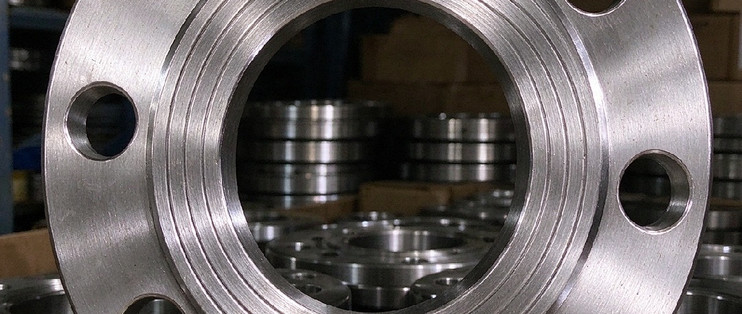

平焊焊接法兰盘国标尺寸与选型依据

国标平焊法兰盘的尺寸体系为选型提供了明确的参照。板式平焊钢制管法兰遵循GB/T9119系列标准，各公称通径对应的法兰外径、螺栓孔中心圆直径、螺栓孔数量及法兰厚度均有规定数值。以PN10、DN50规格为例，法兰外径约一百六十毫米，螺栓孔中心圆直径约一百二十五毫米，配置四颗螺栓。这些固定参数使设计选型和现场更换有据可依，不同厂家生产的同规格国标法兰在安装尺寸上具备互换性。

实际采购中不能只看公称通径和压力等级两个参数。密封面形式是平面还是突面，直接影响所需垫片的类型和厚度。法兰内径存在系列差异，同一DN值下不同管径系列对应的法兰内孔尺寸可能不同，需与配管外径匹配核对。螺栓孔径与螺栓规格的对应关系也需确认，孔径偏大会导致螺栓接触面减小、预紧力分布不均。对于库存备件，建议按常用规格建立尺寸核对表，入库时抽检关键尺寸，避免混料导致现场安装不上。
