前言

近期，街电推出一款10000mAh挂包充电宝。其采用准分子肤感工艺涂层，触感细腻，搭配挂环设计，轻松挂包随行。

相关阅读：心动不止一面，街电挂包充电宝新品亮相

机身内置70cm USB-C伸缩线，出门无需额外带线，告别包内线缆缠绕的困扰。同时产品支持55W 双向快充，轻松满足手机、平板及轻薄笔电等设备的快充需求。

此外，购买该产品还附赠1年免费用的全国共享充电宝权益，双重保障出行电量，免受电量焦虑。

下面，充电头网就为大家带来这款街电挂包充电宝的详细拆解，看看其内部做工与用料究竟如何。

产品外观

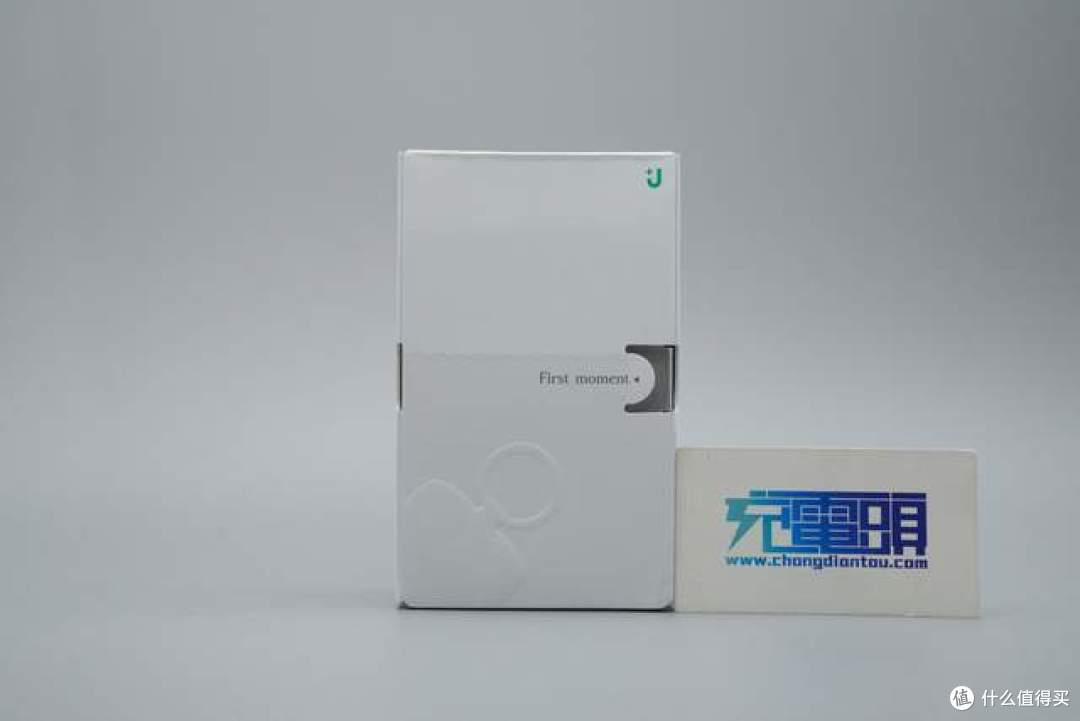

包装盒正面采用纯白底色，设计十分简约，右上方印有绿色的街电Logo，下方带有一次性易撕拉条，确保产品全新未拆封。

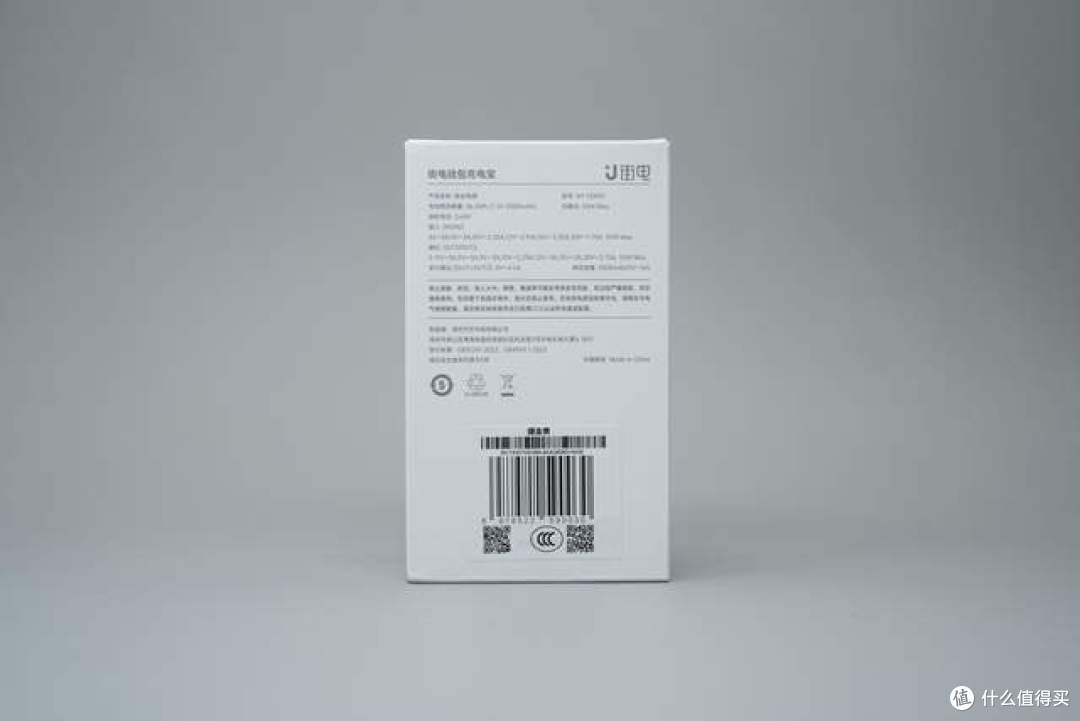

包装盒背面印有详细的产品规格参数以及制造商信息，底部贴有产品的SN码条形码。这里我们到后续的实物环节再介绍。

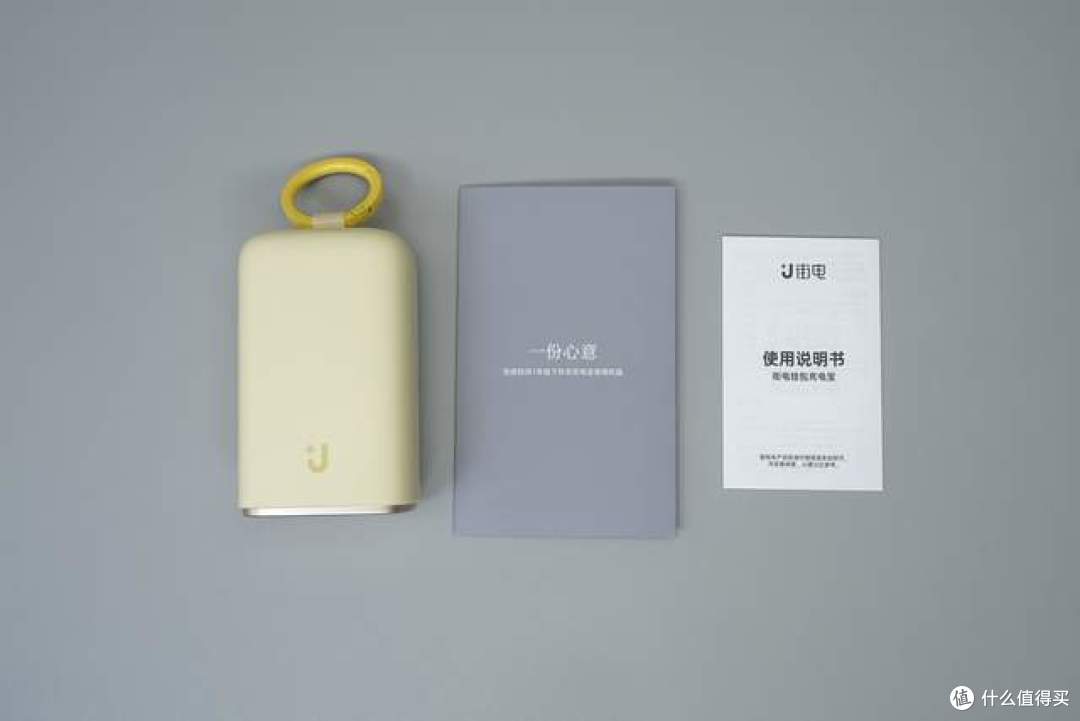

打开包装，内部包含街电挂包充电宝本体、一份产品使用说明书，以及一张心意卡片。

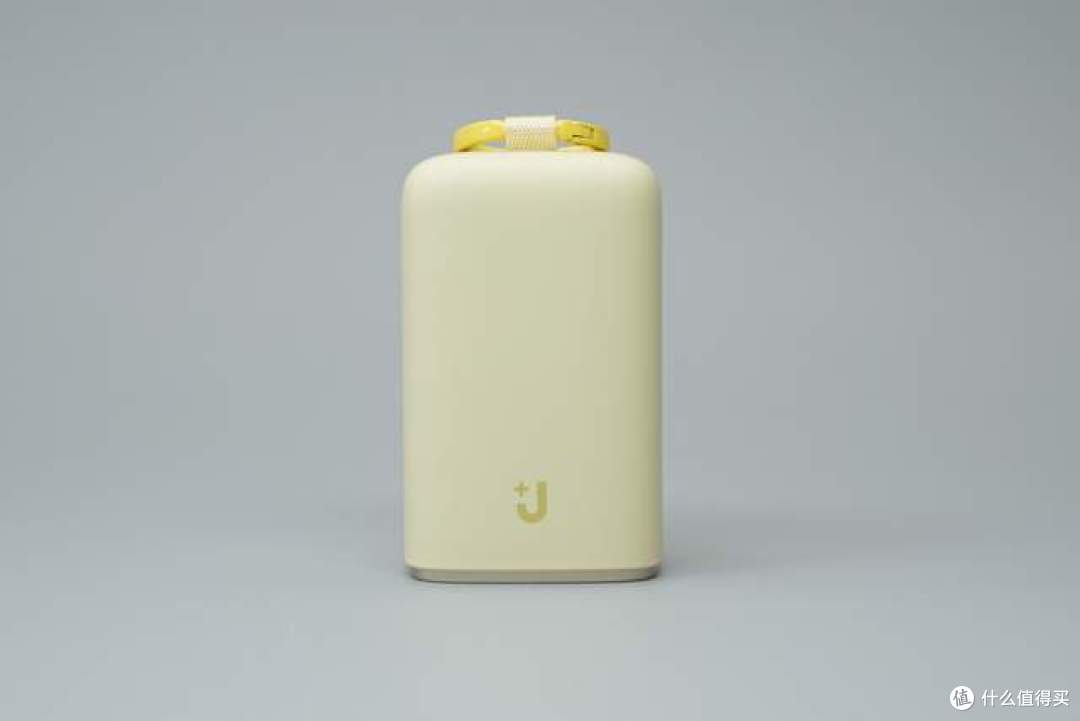

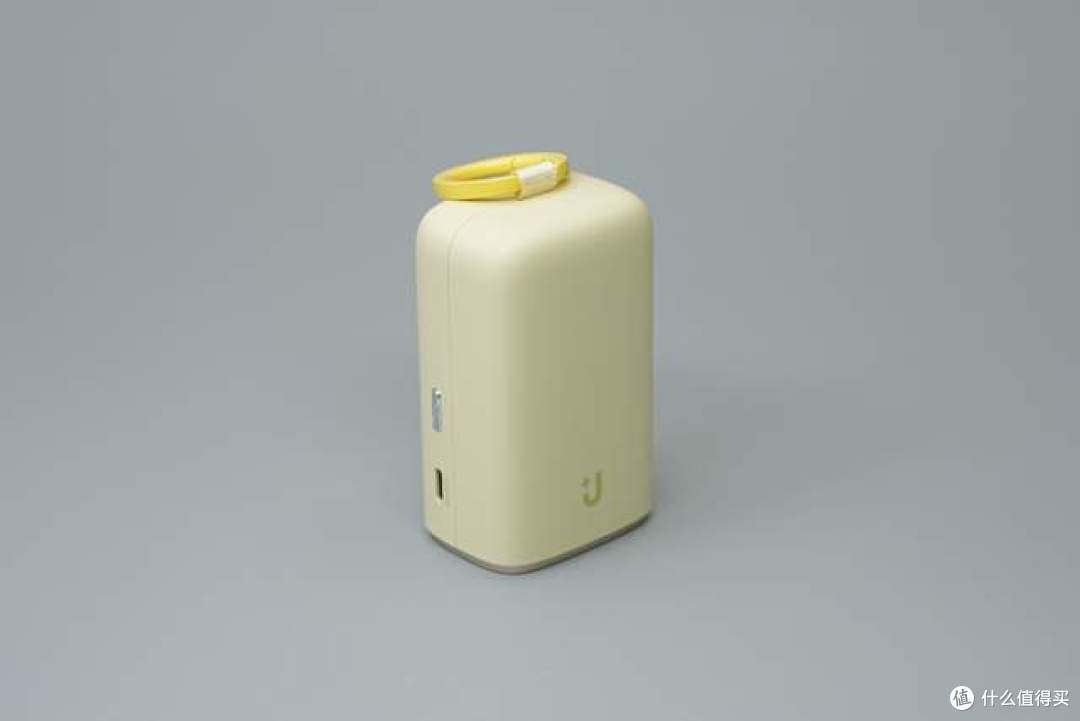

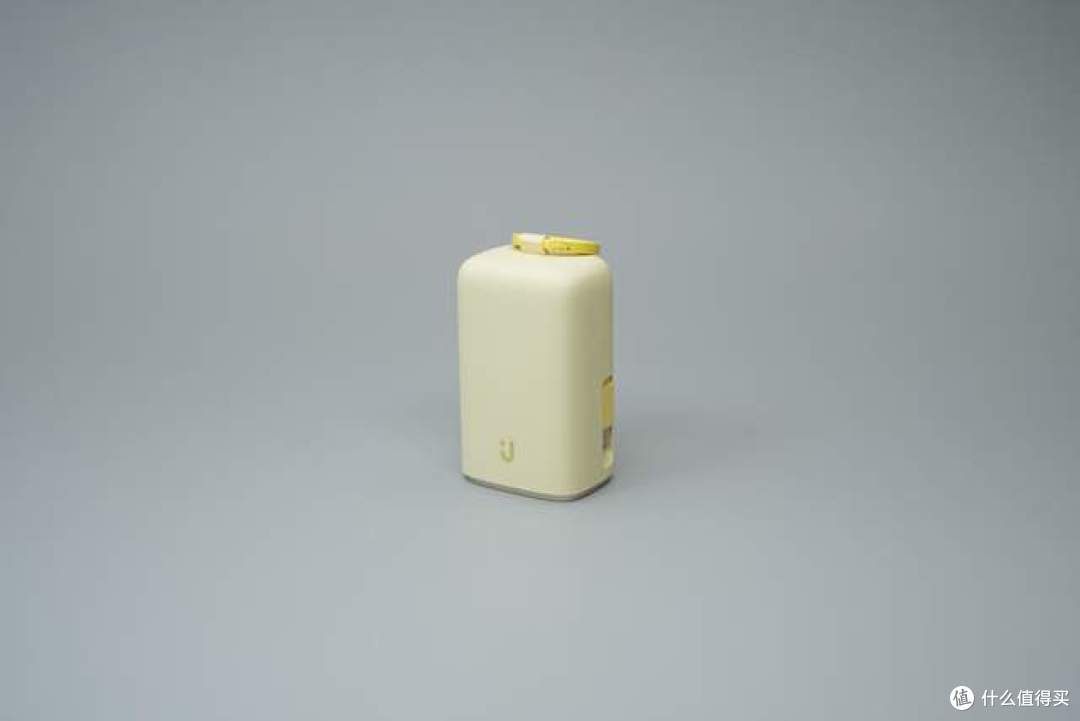

街电挂包充电宝机身边角过渡圆润，鹅卵石般的流畅曲线配合浅黄色的准分子肤感工艺涂层，视觉效果清新，握持手感细腻防滑。

机身侧面设计同样简洁，配备了一颗金属CD纹理的电源按键以及一个USB-C双向快充接口。

机身另一侧设有USB-C伸缩线。

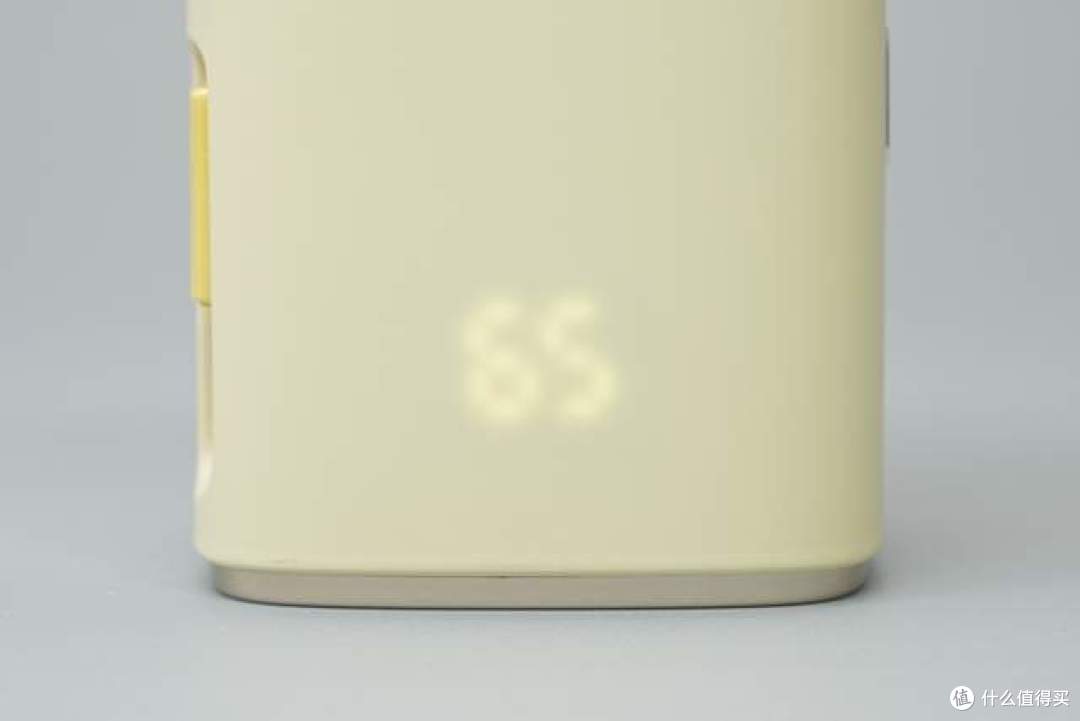

机身正面隐藏有一块LED数字显示屏，按下电源键后可查看当前剩余电量百分比，日常使用一目了然。

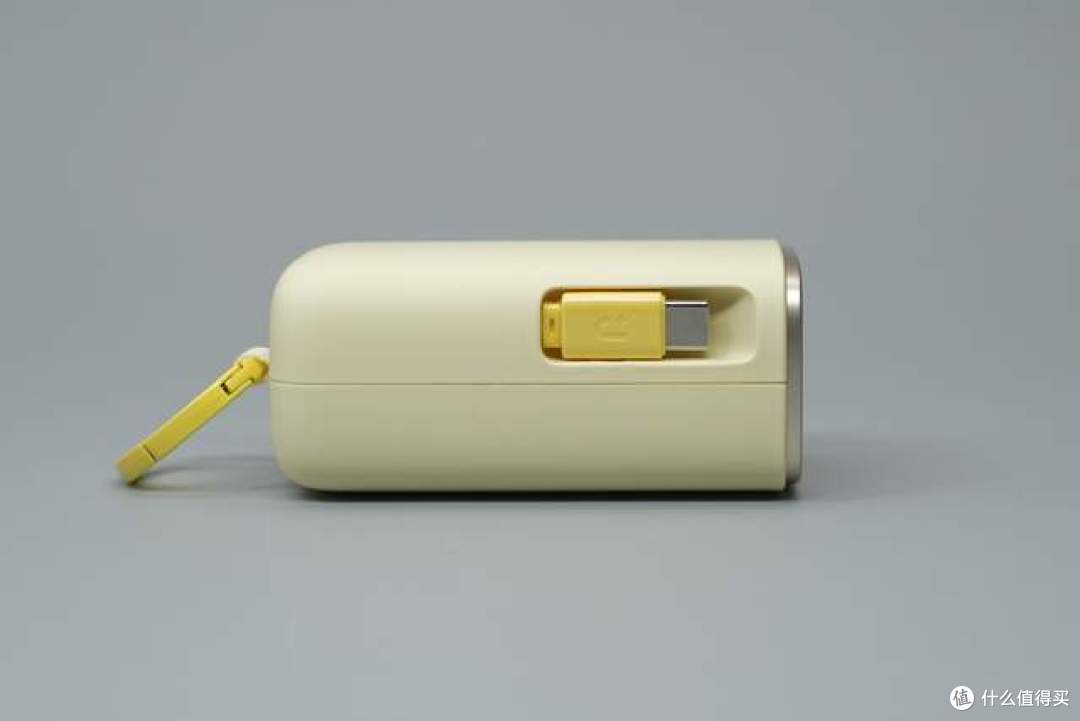

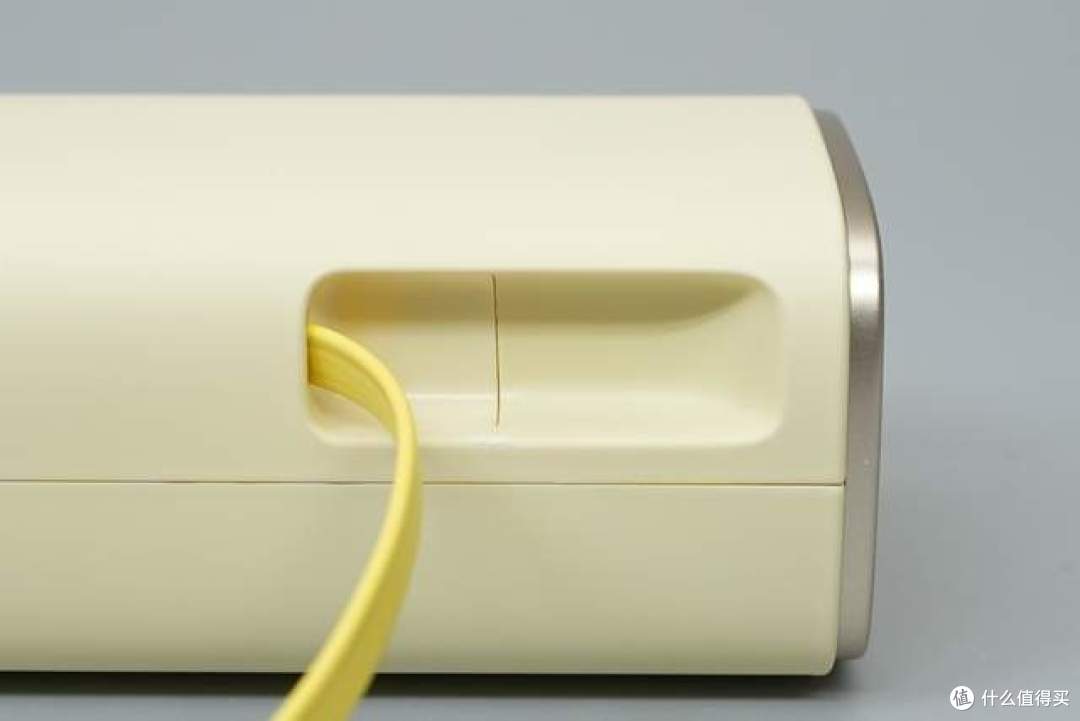

在机身的另一侧巧妙地设计了线缆收纳槽，自带线缆的USB-C端子可嵌入其中，与机身齐平，不易刮花包内物品。

线缆收纳槽内设有磁铁，可牢牢吸附USB-C端子。

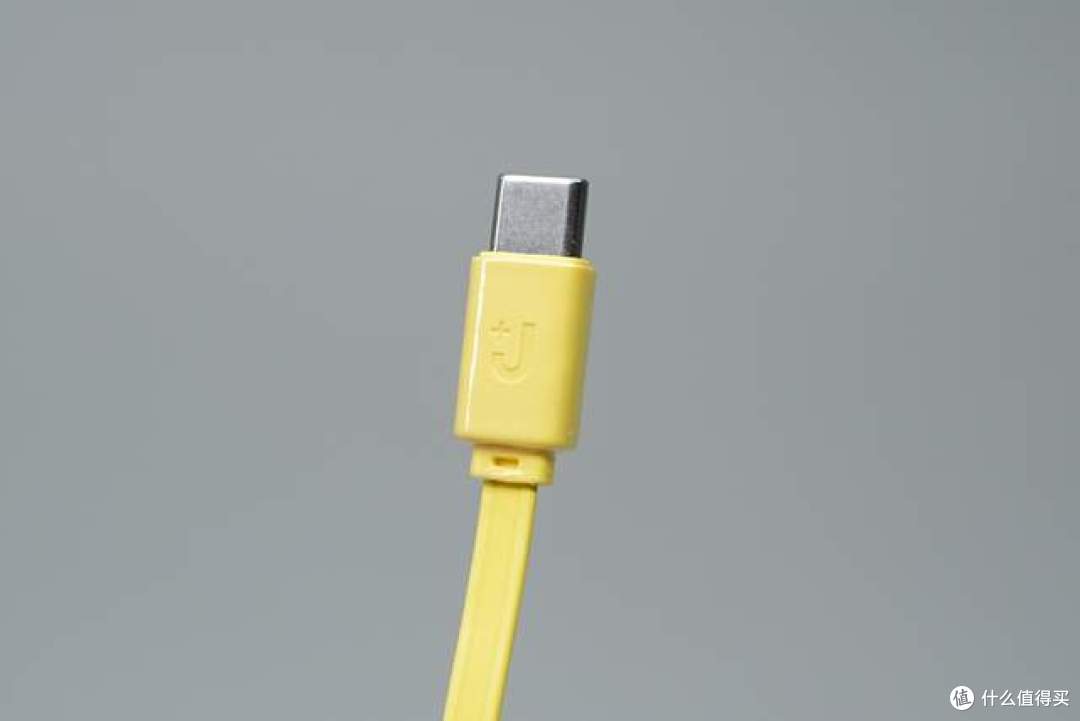

自带线的USB-C端子采用同色系亮面注塑工艺，表面雕有街电的品牌Logo，细节做工精致。

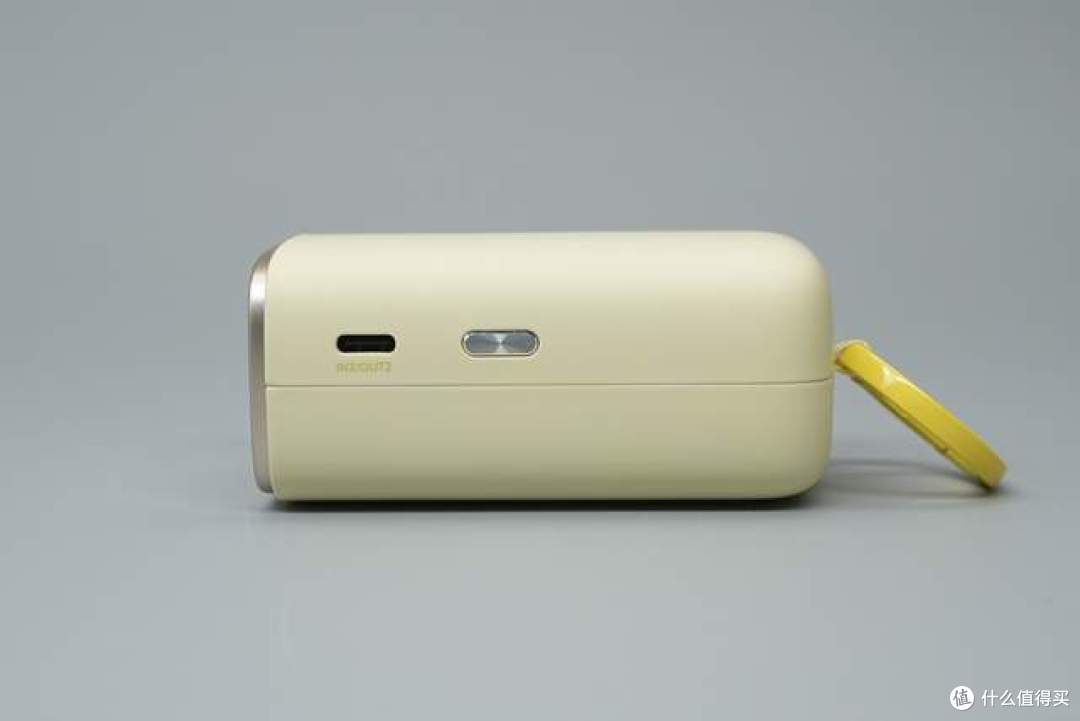

侧面接口区域特写，机身USB-C接口支持最高35W输入与55W输出，右侧的电源按键手感清脆反馈明确。

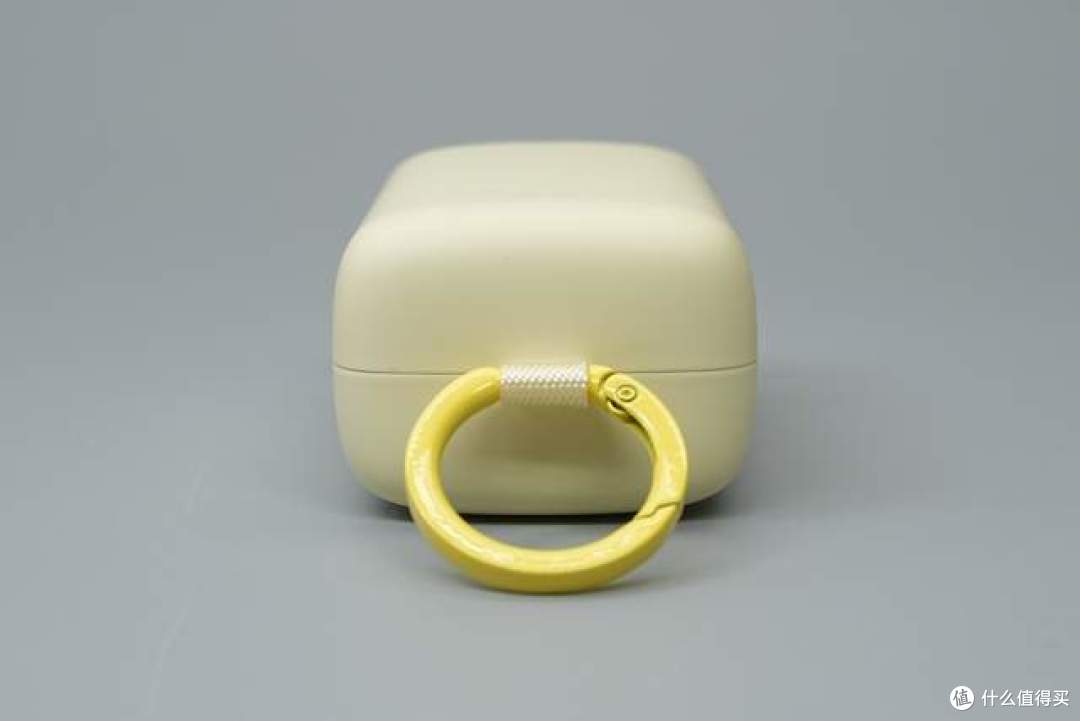

顶部的戒指挂环采用弹簧卡扣设计，一扣即挂，无论是挂在包上还是拿在手里，都能轻松化身时尚单品。

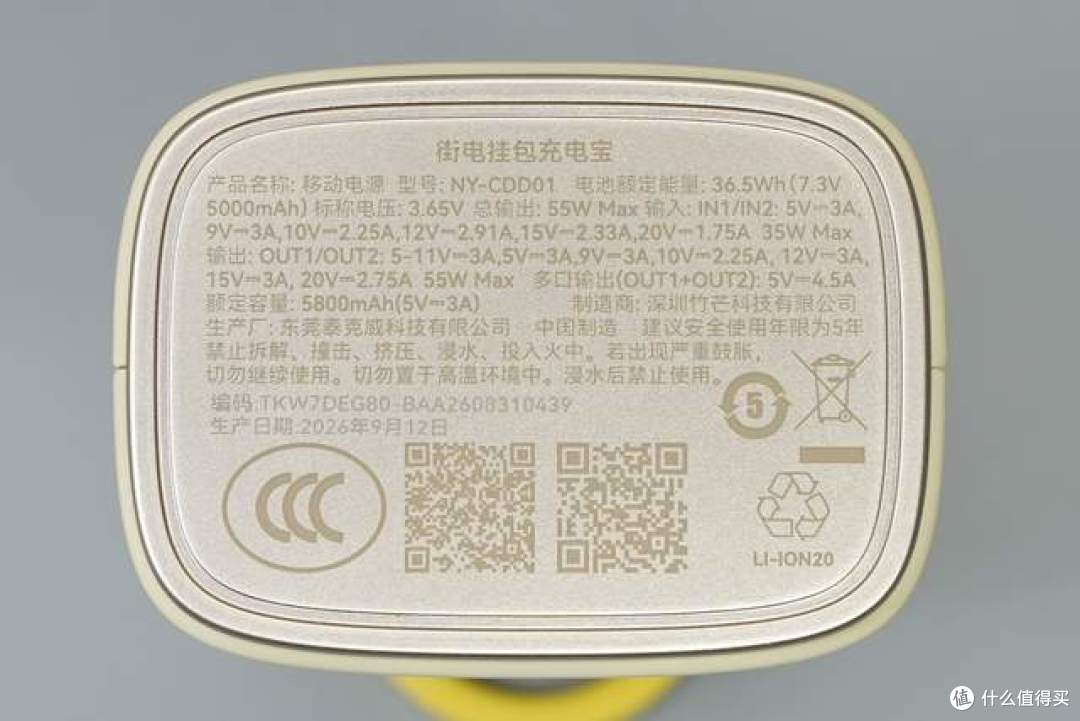

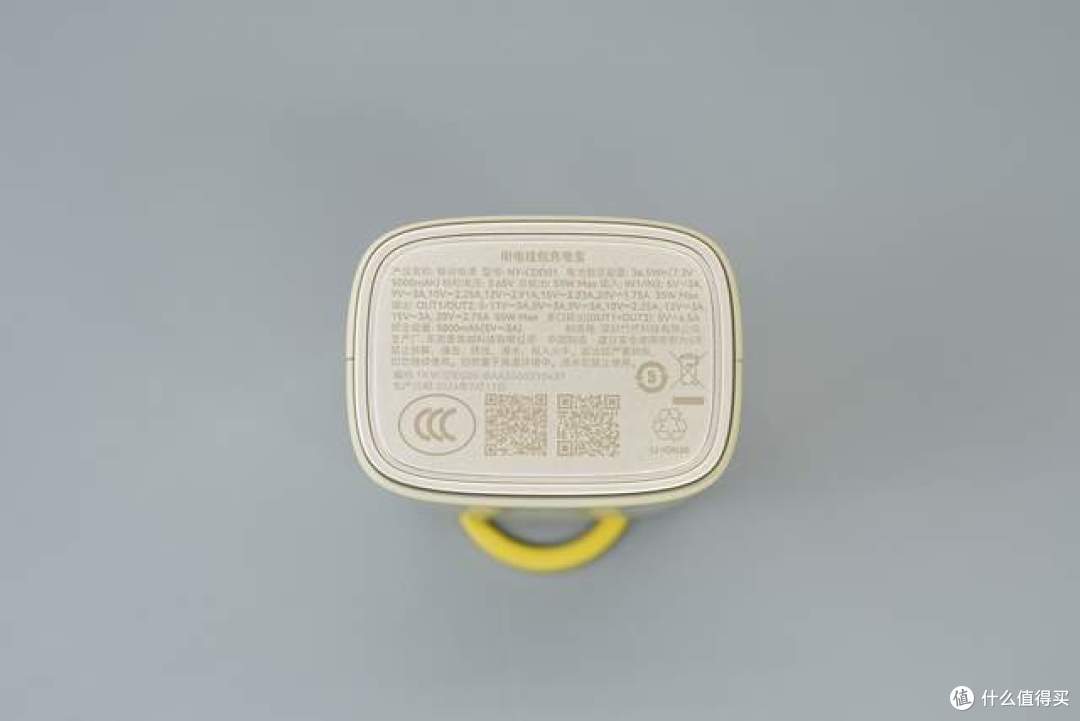

机身底部采用平底设计，表面镭雕有详细的产品参数信息。

产品参数如下：

产品名称：移动电源

型号：NY-CDD01

电池额定能量：36.5Wh（7.3V 5000mAh）

标称电压：3.65V

总输出：55W Max

输入：

IN1/IN2：5V3A, 9V3A, 10V2.25A, 12V2.91A, 15V2.33A, 20V1.75A (35W Max)

输出：

OUT1/OUT2：5-11V3A, 5V3A, 9V3A, 10V2.25A, 12V3A, 15V3A, 20V2.75A (55W Max)

额定容量：5800mAh（5V3A）

制造商：深圳竹芒科技有限公司

生产厂：东莞泰克威科技有限公司

产品已通过3C认证

产品尺寸重量

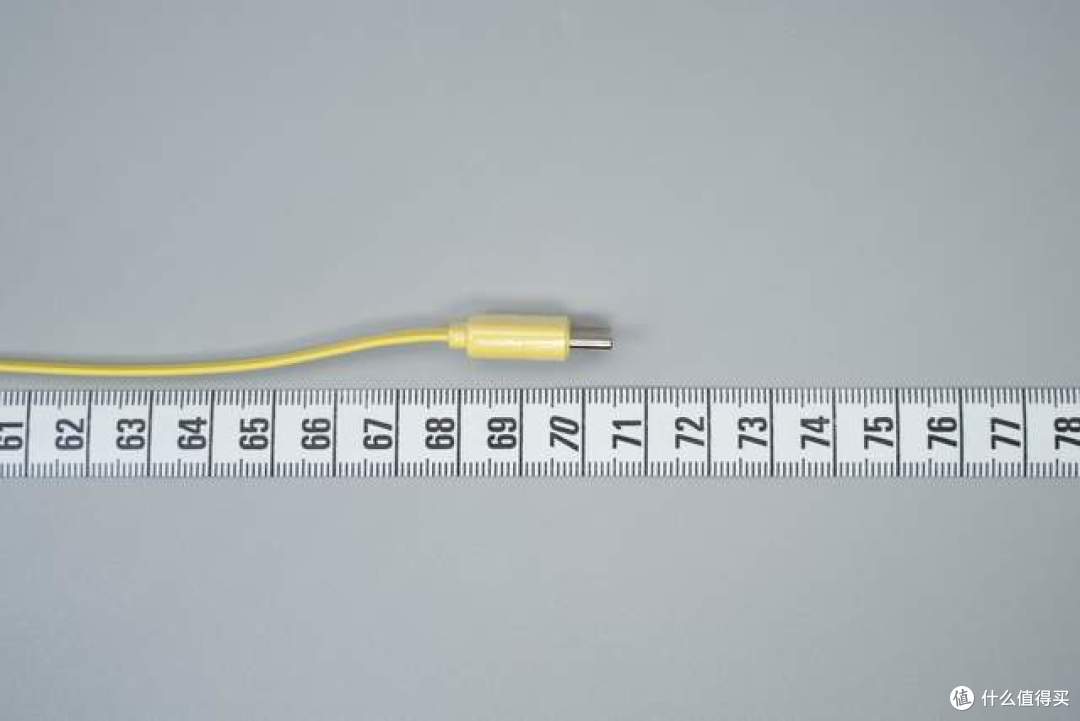

使用卷尺实测机身自带伸缩线的最大拉伸长度约为70.5cm。

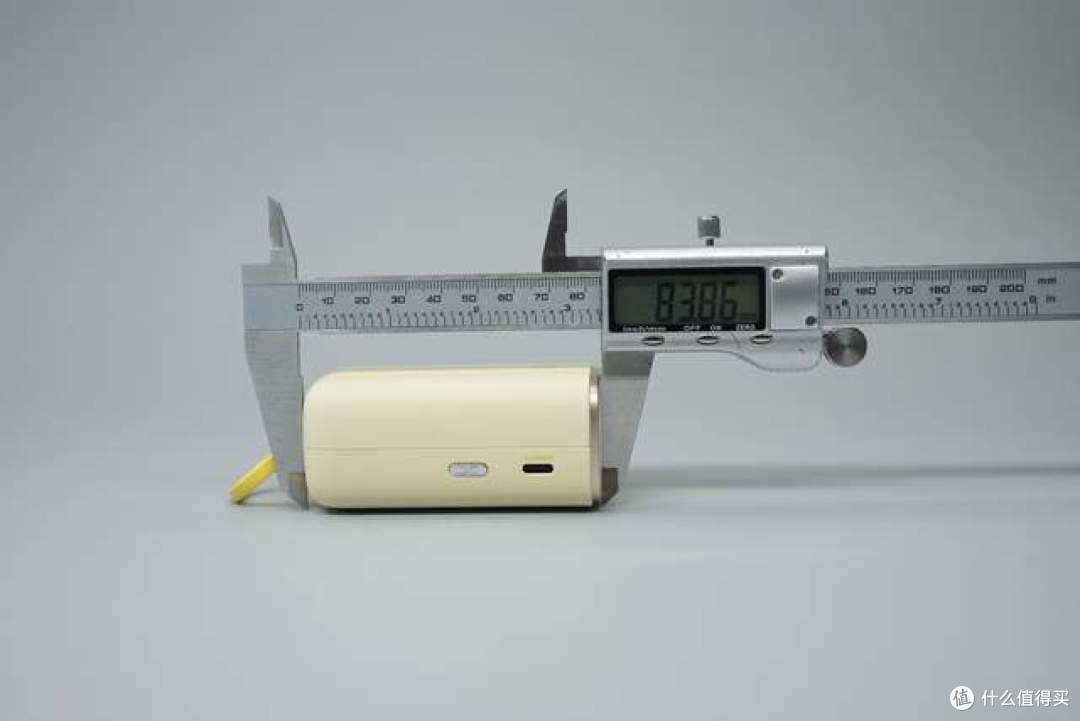

使用游标卡尺测得机身高度约为83.86mm。

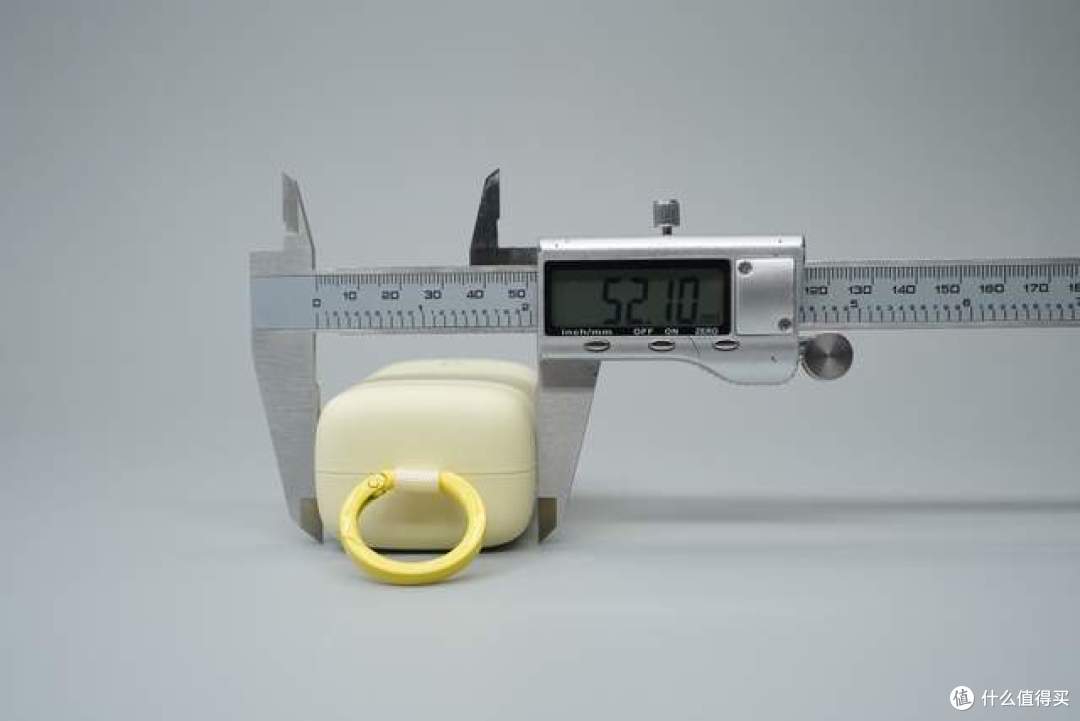

测得机身宽度约为52.10mm。

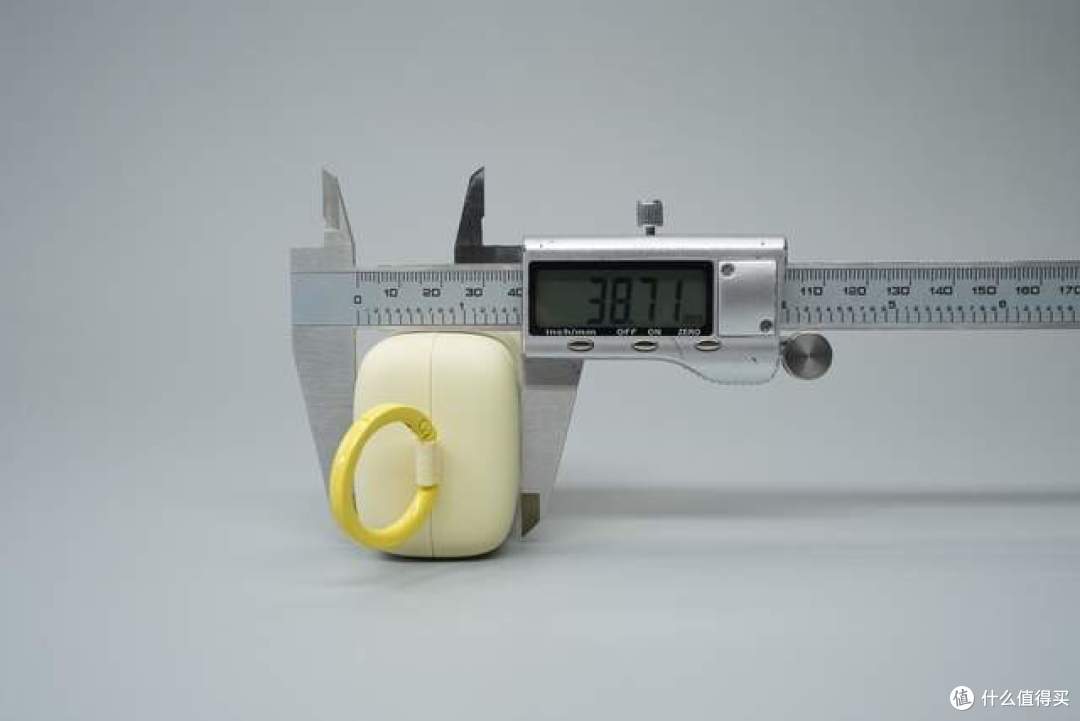

测得机身厚度约为38.71mm。

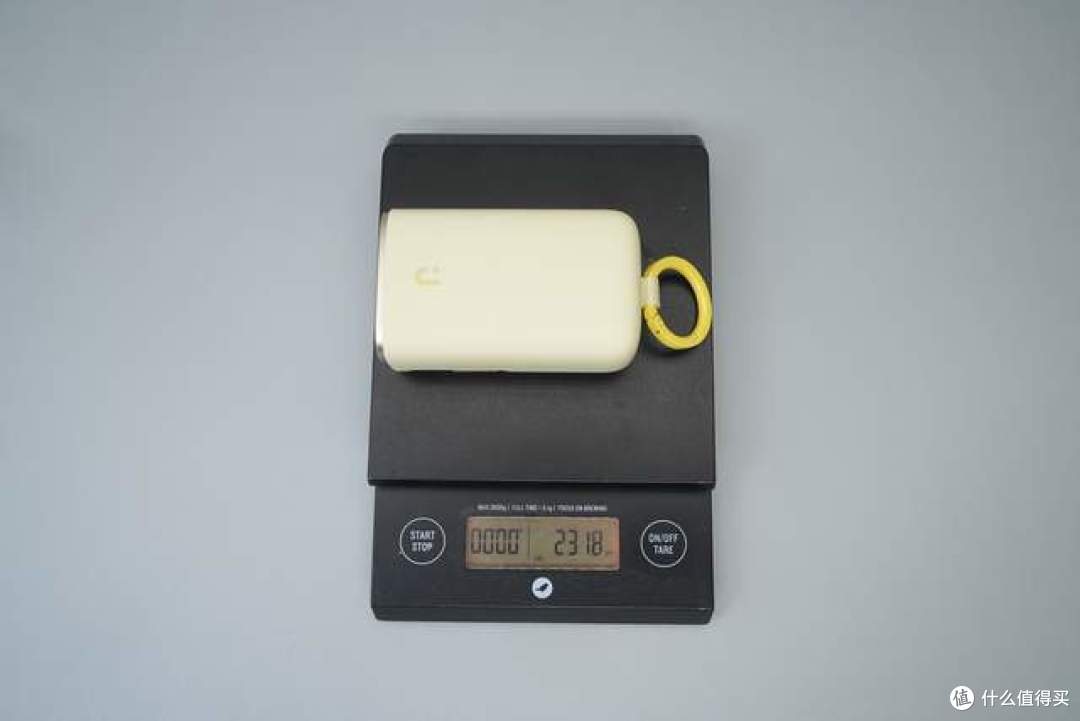

充电宝的净重约为231.8g。

产品快充兼容性

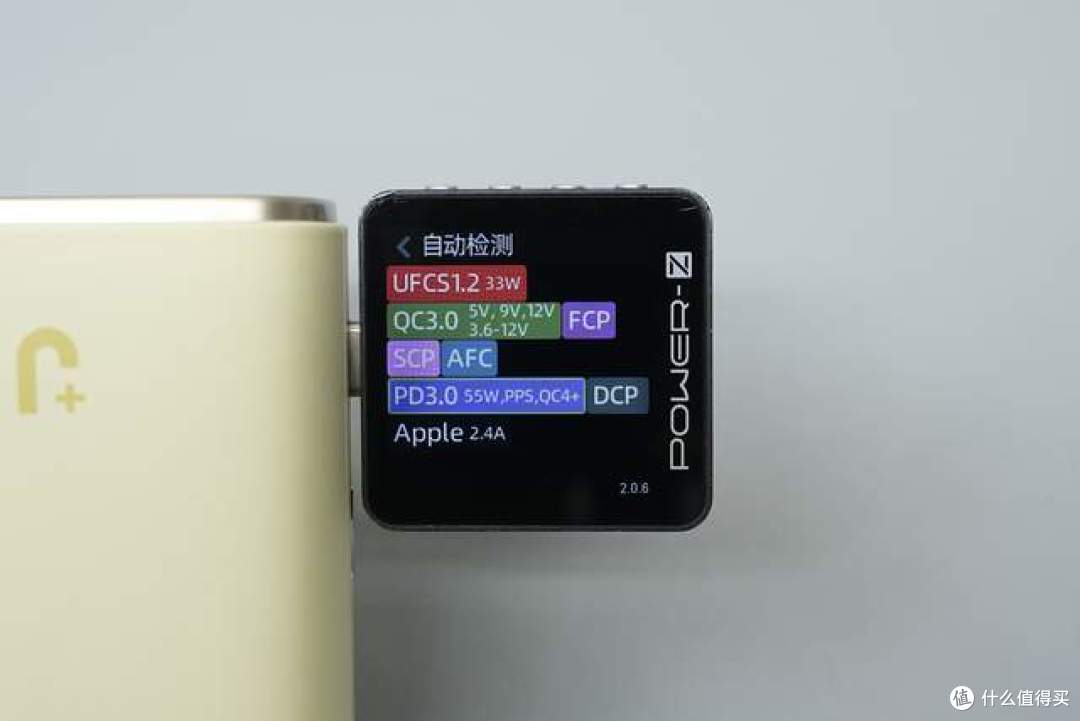

使用POWER-Z KM003C测试仪读取机身侧面USB-C接口的快充协议，实测支持UFCS 1.2、QC3.0、FCP、SCP、AFC、PD3.0/PPS、Apple 2.4A以及DCP快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

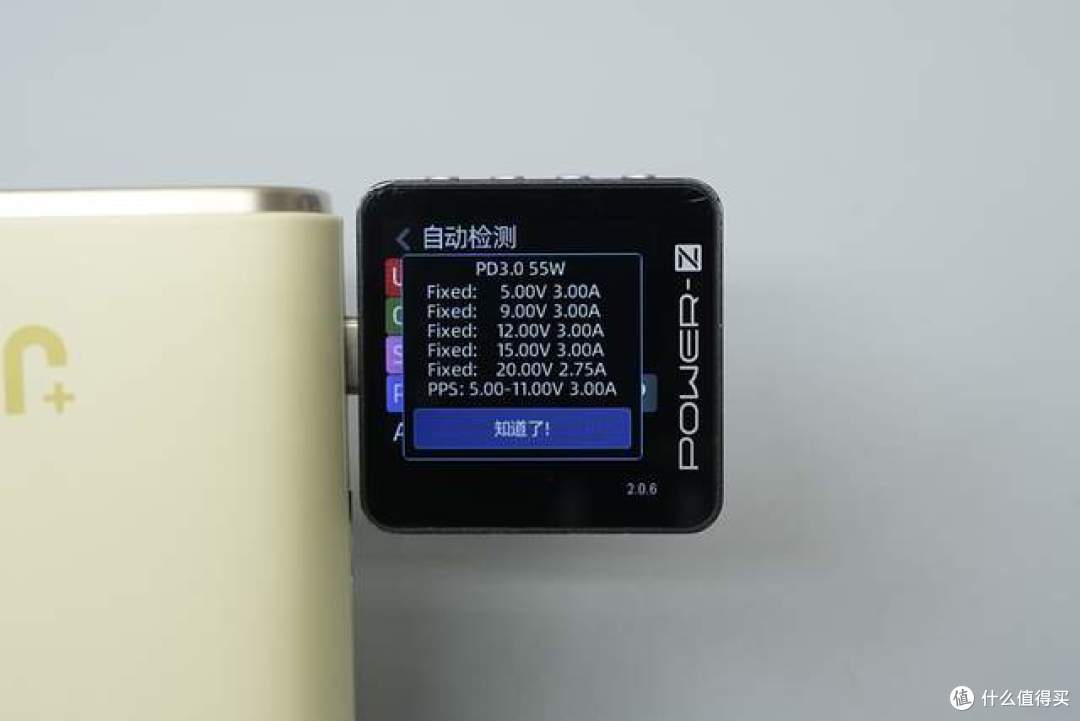

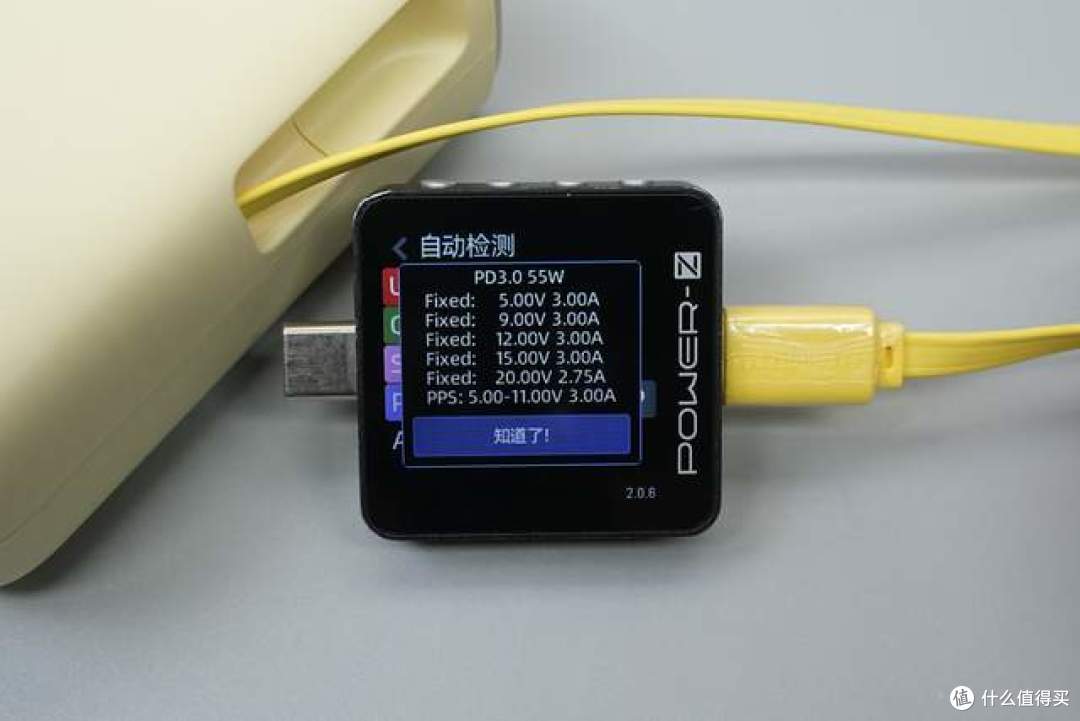

PDO报文显示，该USB-C接口具备5V3A、9V3A、12V3A、15V3A、20V2.75A五组固定电压档位，以及5-11V3A一组PPS电压档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

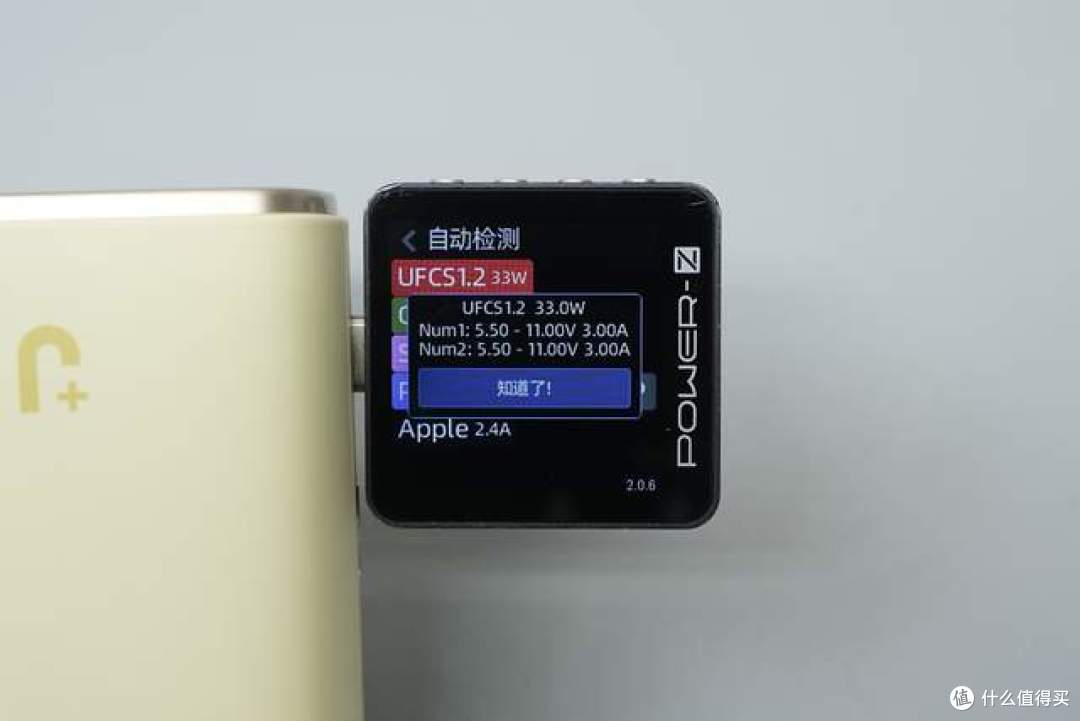

UFCS协议支持5.5-11V 3A电压档位。

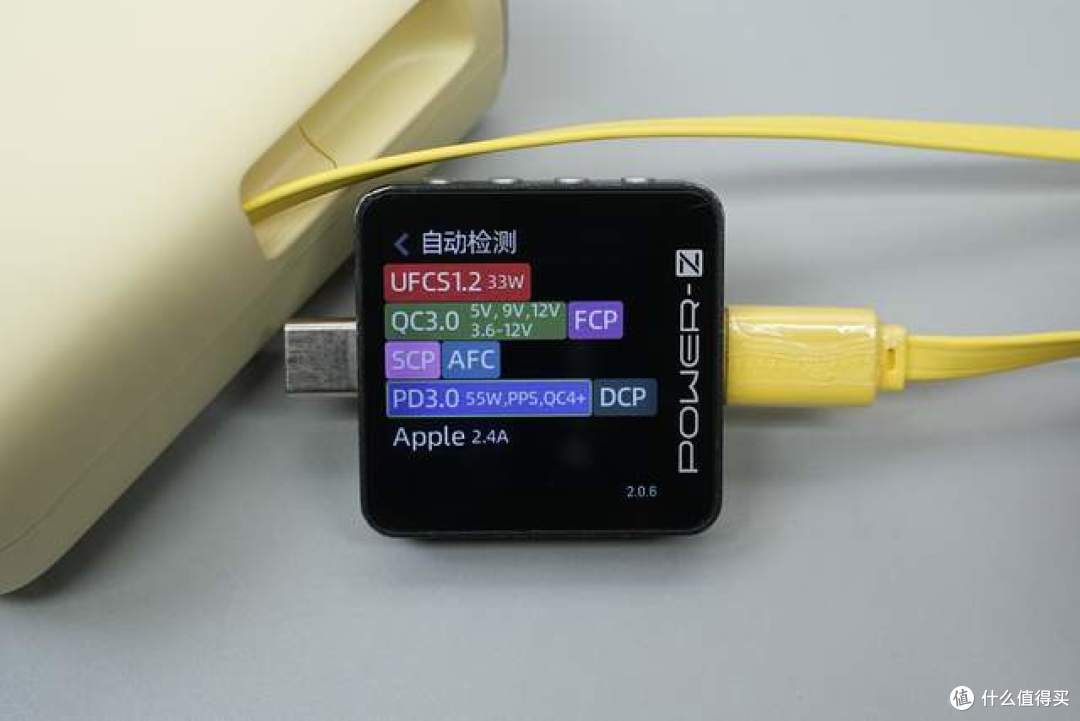

USB-C伸缩线快充兼容性与机身USB-C接口相同。

PDO也相同。

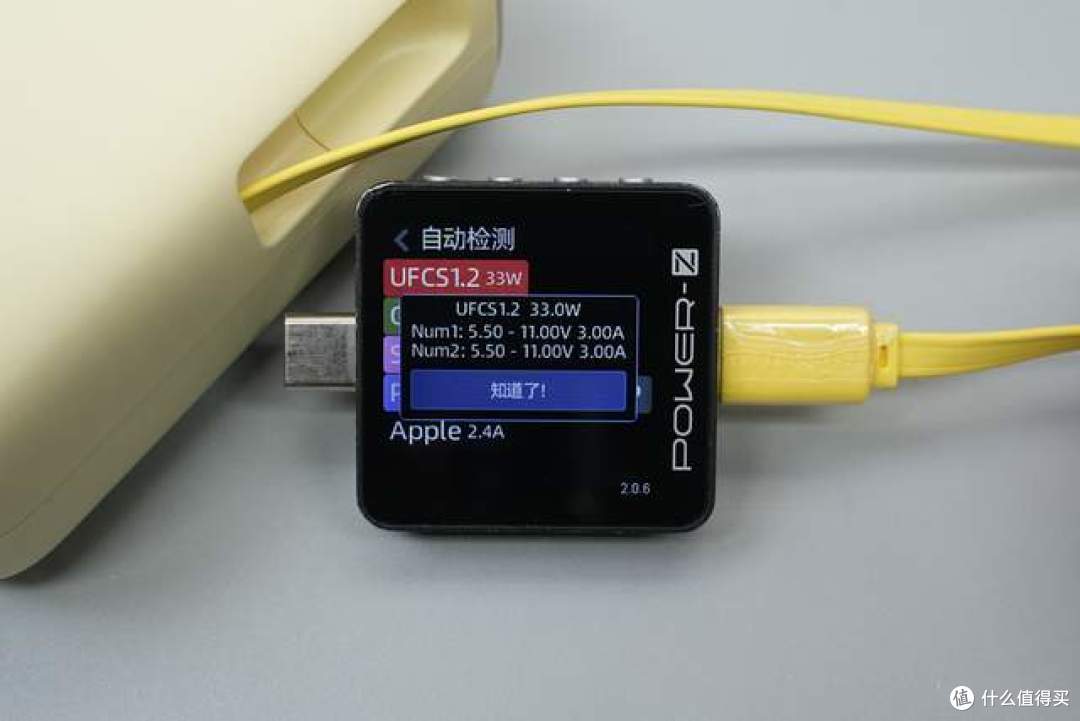

UFCS兼容性也相同。

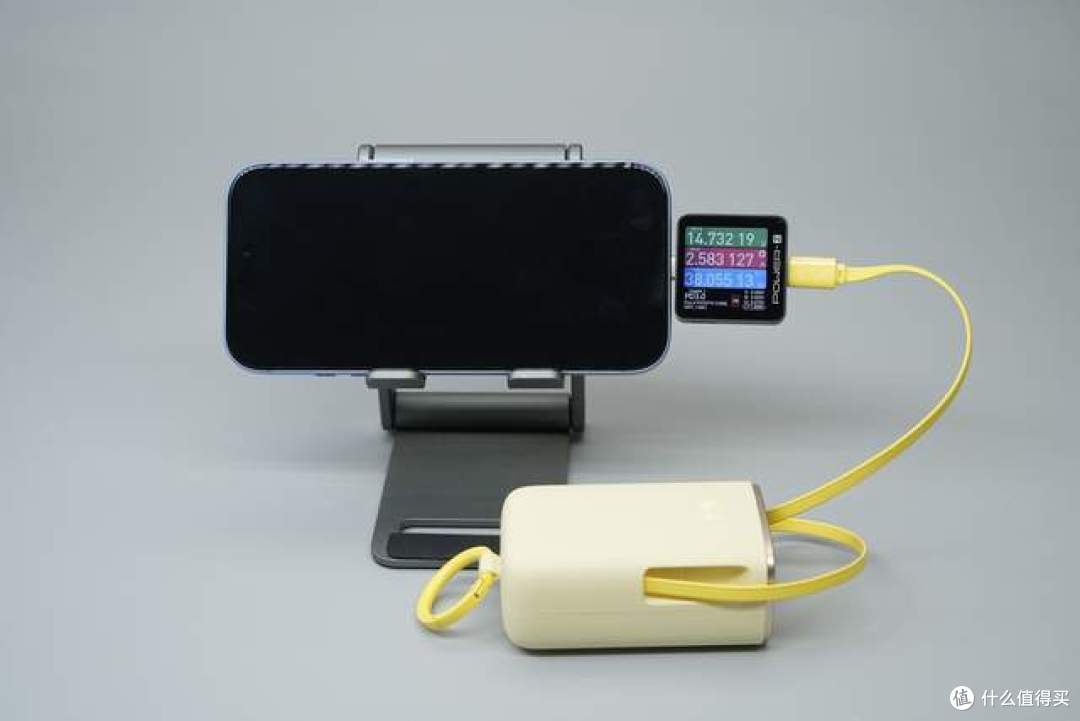

实测使用自带线为iPhone 18 Pro手机充电，POWER-Z KM003C显示当前充电功率可达14.73V 2.58A 38.05W。

相关阅读：POWER-Z KM003C功率测试教程及说明

产品信息查询

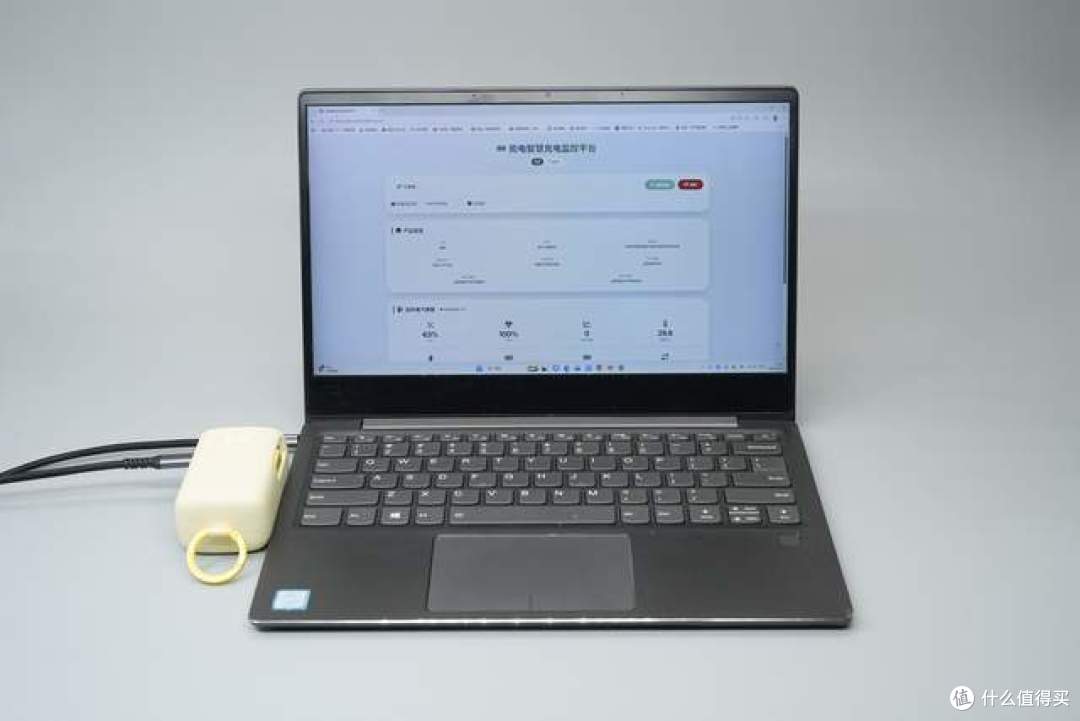

快速按动四次电源按键后，通过数据线将其连接至电脑并打开街电智慧充电监控平台网页，可以查看产品当前的详细信息。

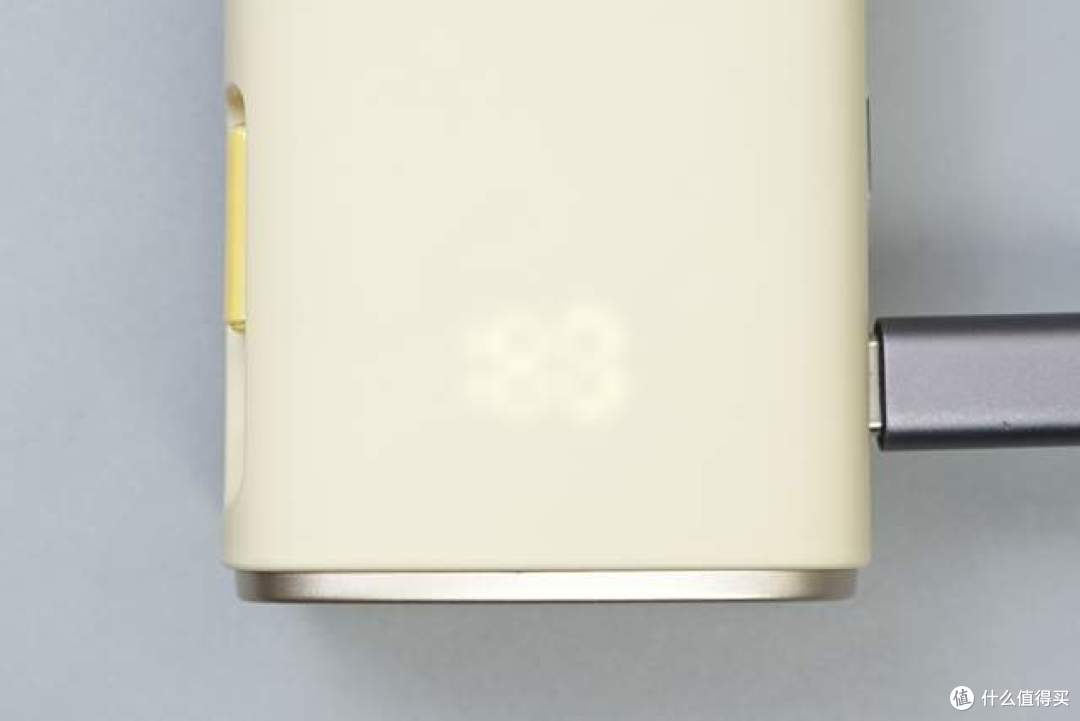

进入智能互联查询状态后，产品188数码管显示188，提示用户当前产品状态。

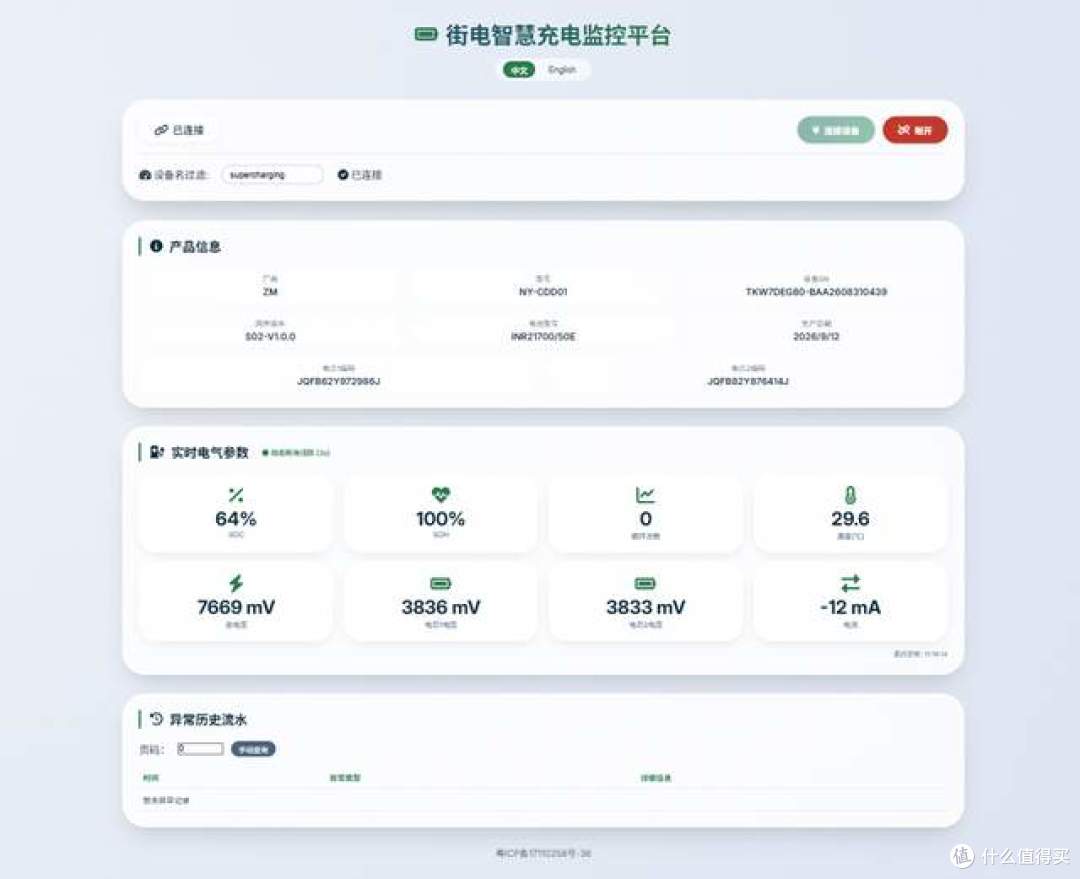

在监控平台界面中，可以查看到设备的SN码、固件版本、电池型号，还能实时监控电池健康度、循环次数、内部温度以及两节电芯的实时电压。用户可全方位掌握产品状态，使用更安心。

产品拆解

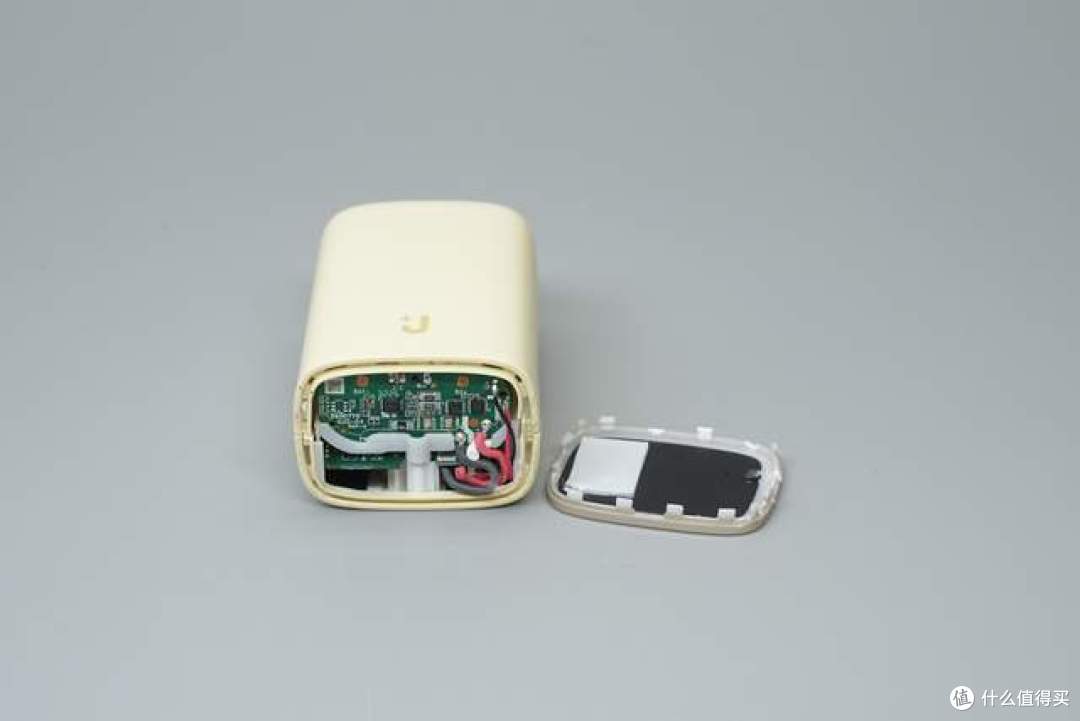

进入拆解环节，首先沿边缘缝隙撬开底部的塑料盖板，盖板内侧贴有一块黑色的石墨散热贴和白色泡棉。

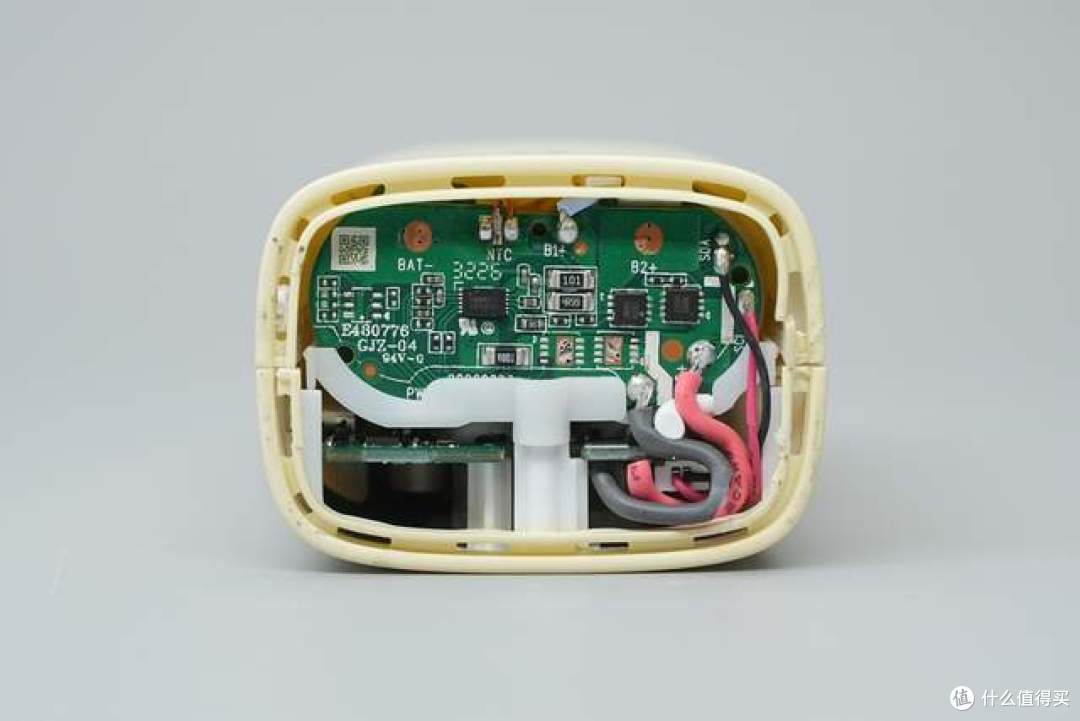

从底部可见，产品内置塑料支架托起电池组和BMS小板，并通过两组导线连接下方主控板用于充放电和信息采集。

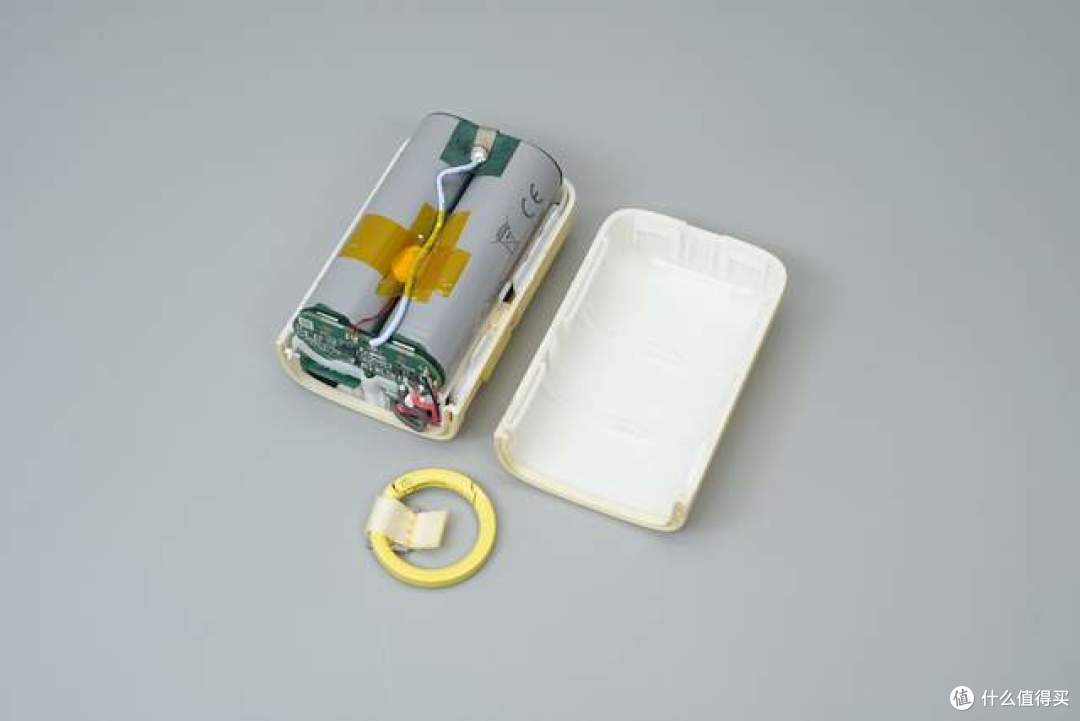

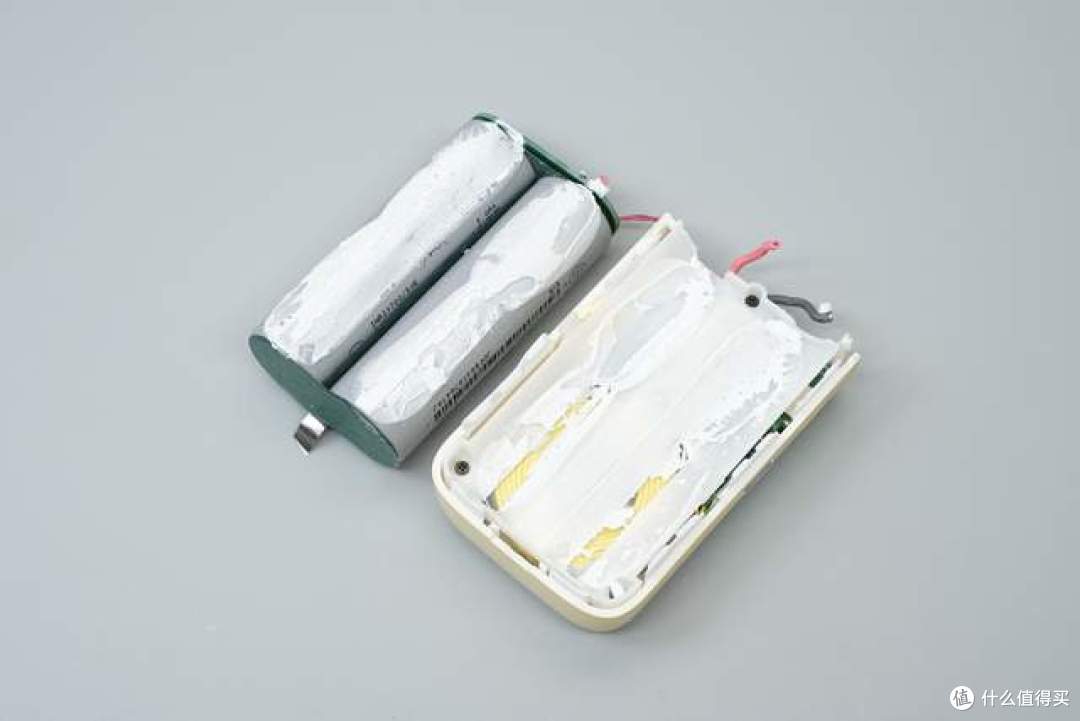

继续分离外壳，露出内部的电池组。

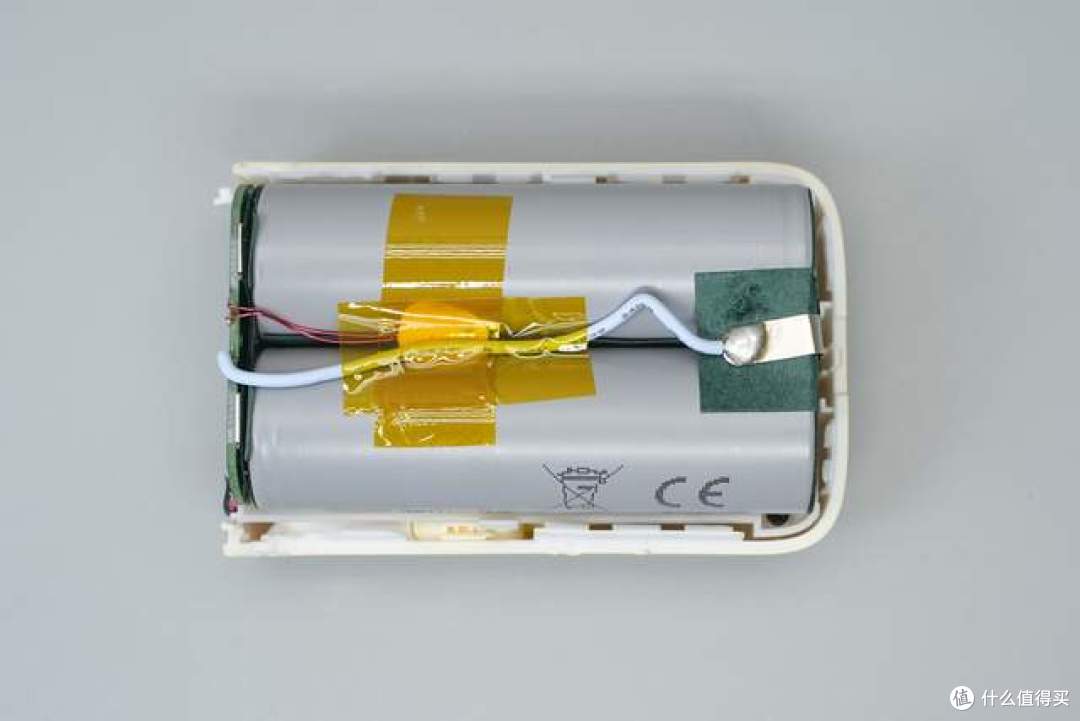

充电宝内部采用了两串21700电芯，电芯侧面贴有NTC热敏电阻探头。同时电池组还设有电压采集线，用于检测产品电压。

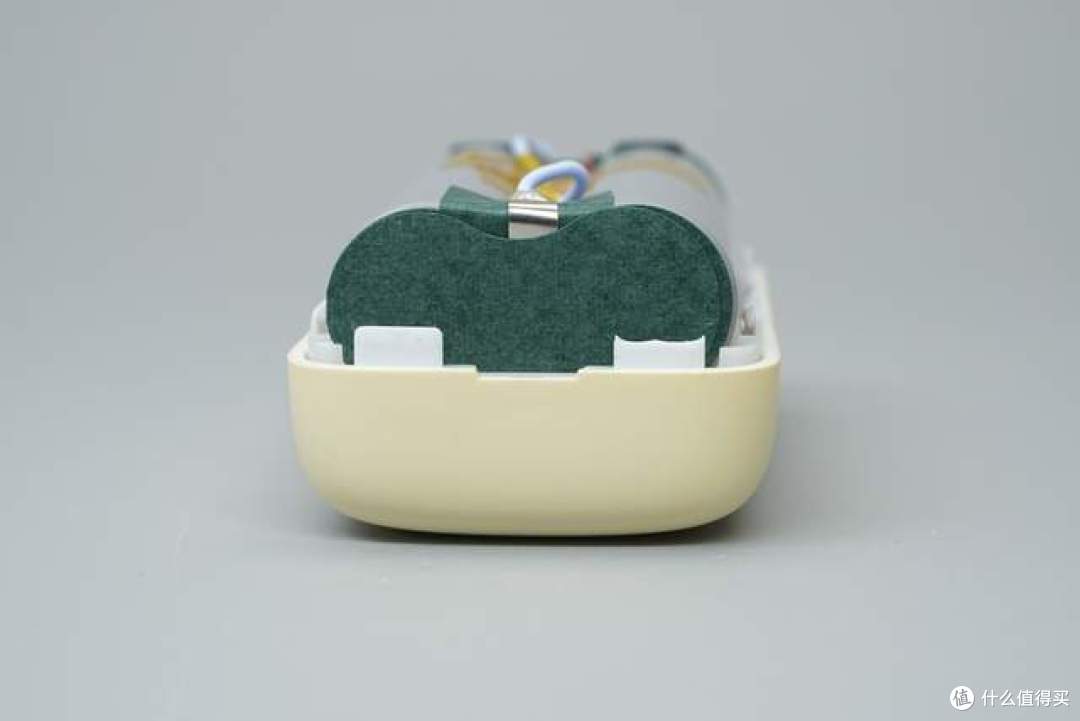

电芯两侧均贴有青稞纸绝缘。

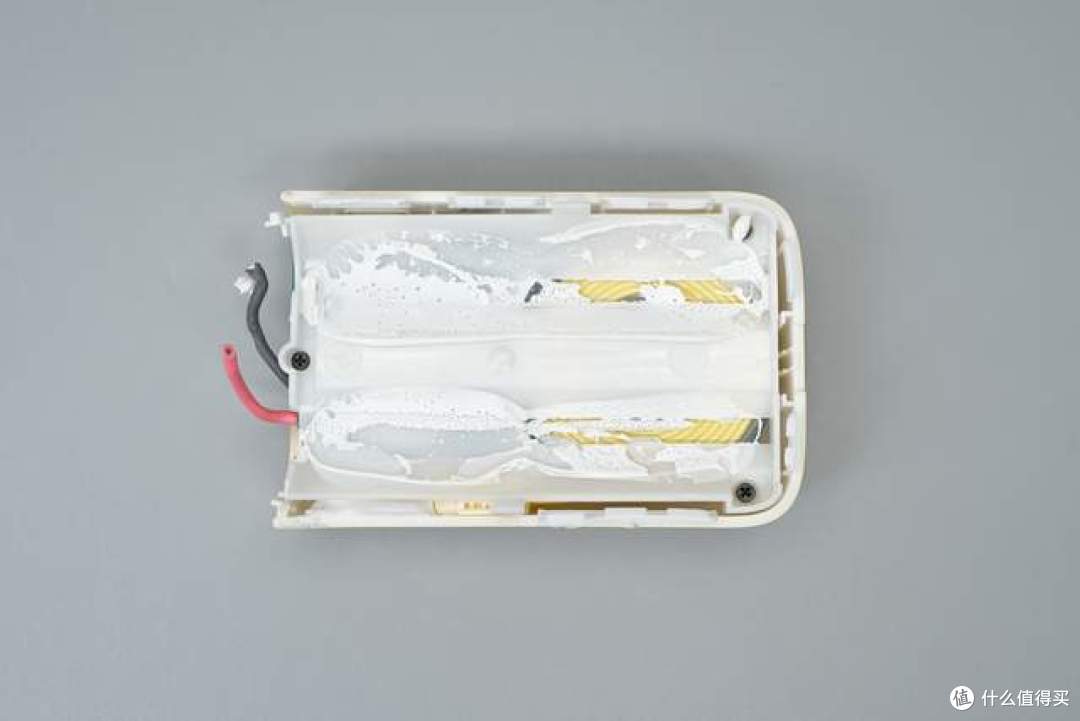

塑料支架内打有大量白胶固定电池组。

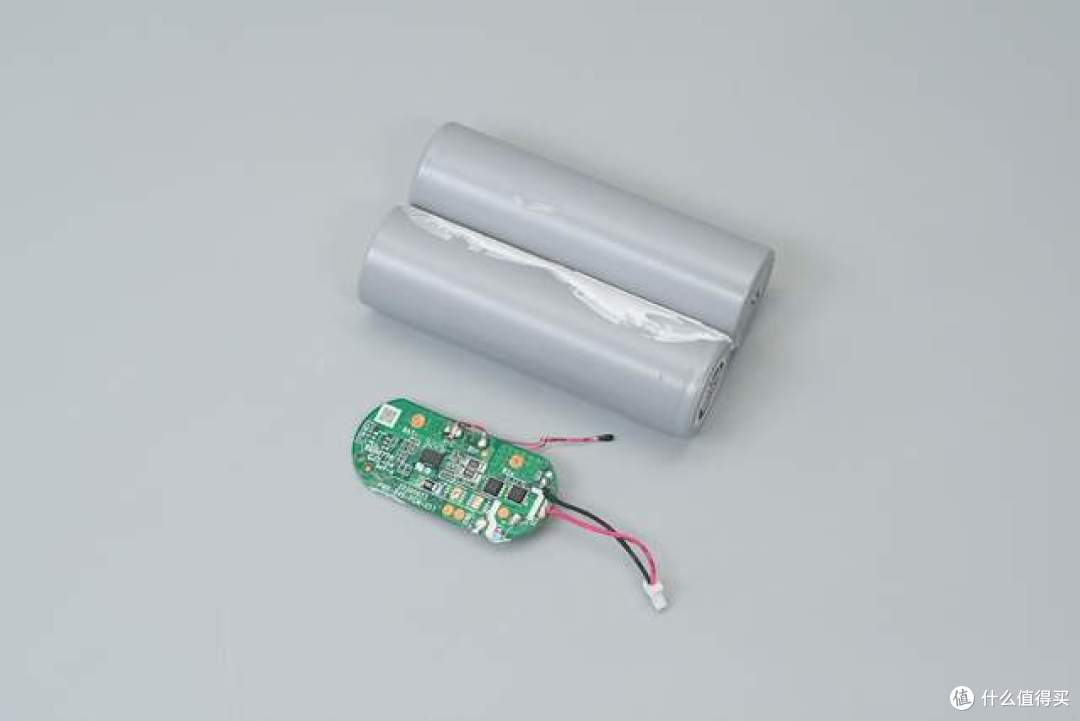

分离BMS保护板以及电芯。

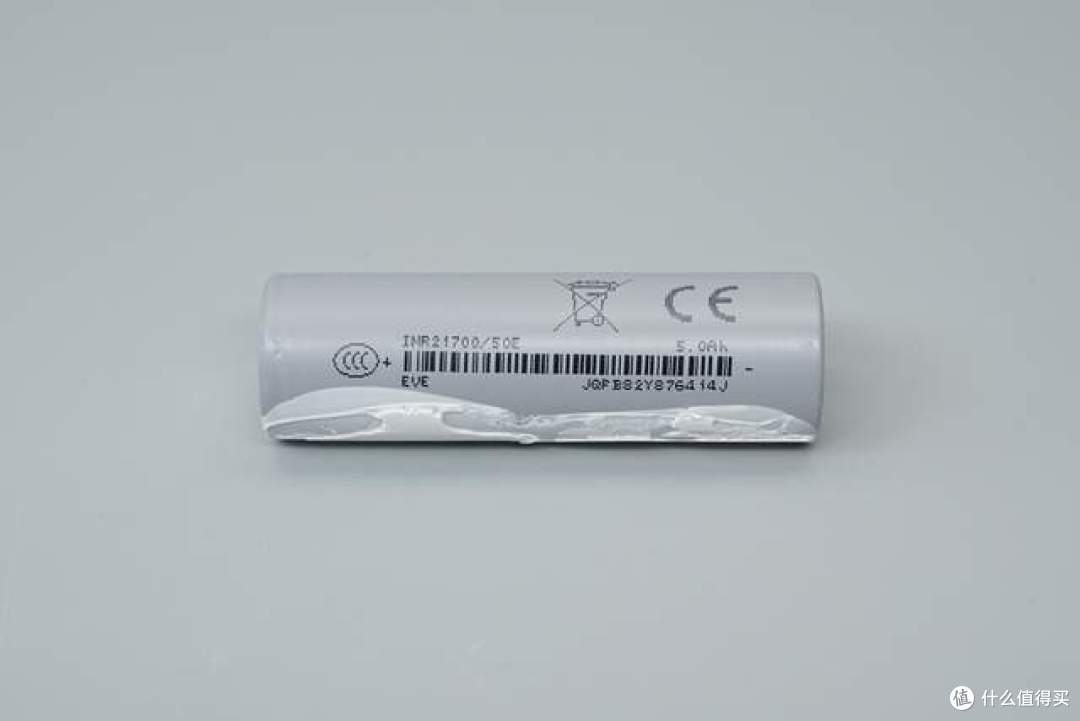

电芯来自EVE亿纬锂能，型号为INR21700/50E，单节容量5.0Ah。

内部塑料支架如图所示。

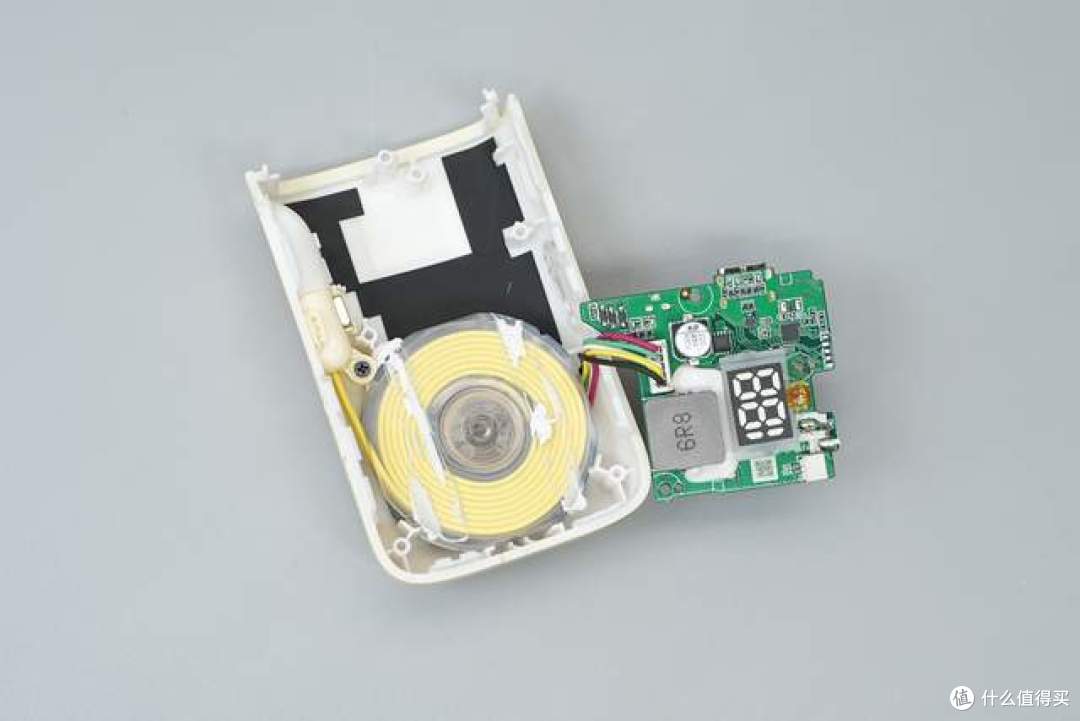

移除塑料支架，可见下方的主控板以及伸缩线模块。

移除固定螺丝，分离主控板。

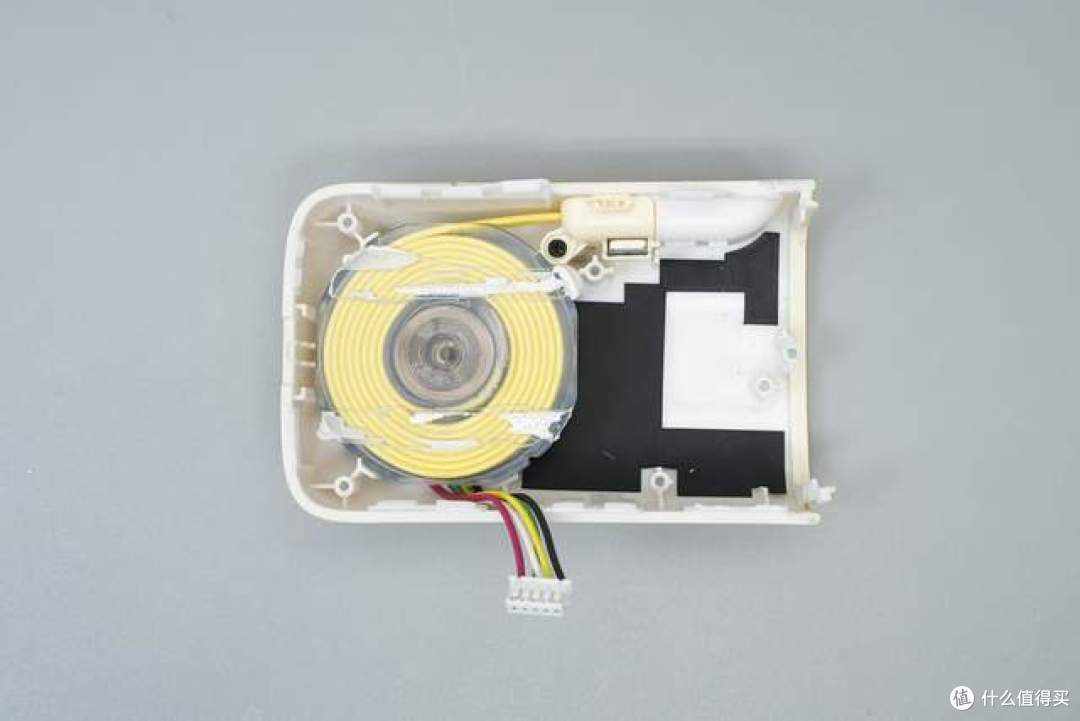

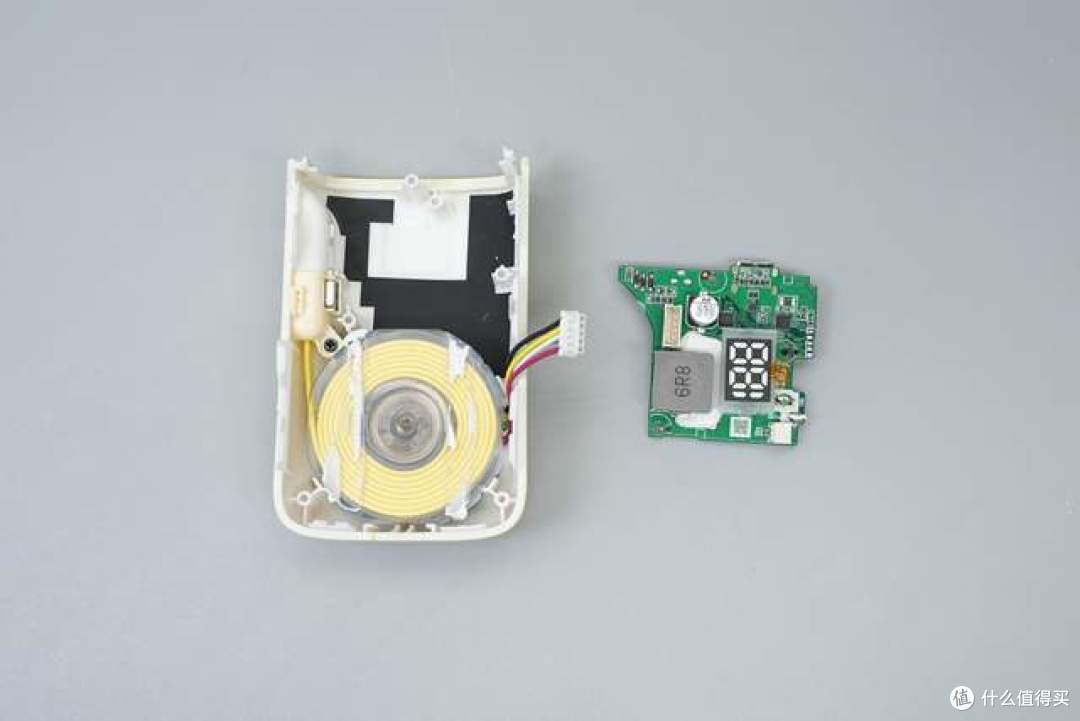

伸缩线模块通过排线连接到主控板。

188数码管模块通过FPC排线连接主控板。

分离主控板。

产品底壳附有石墨散热贴来加强散热。

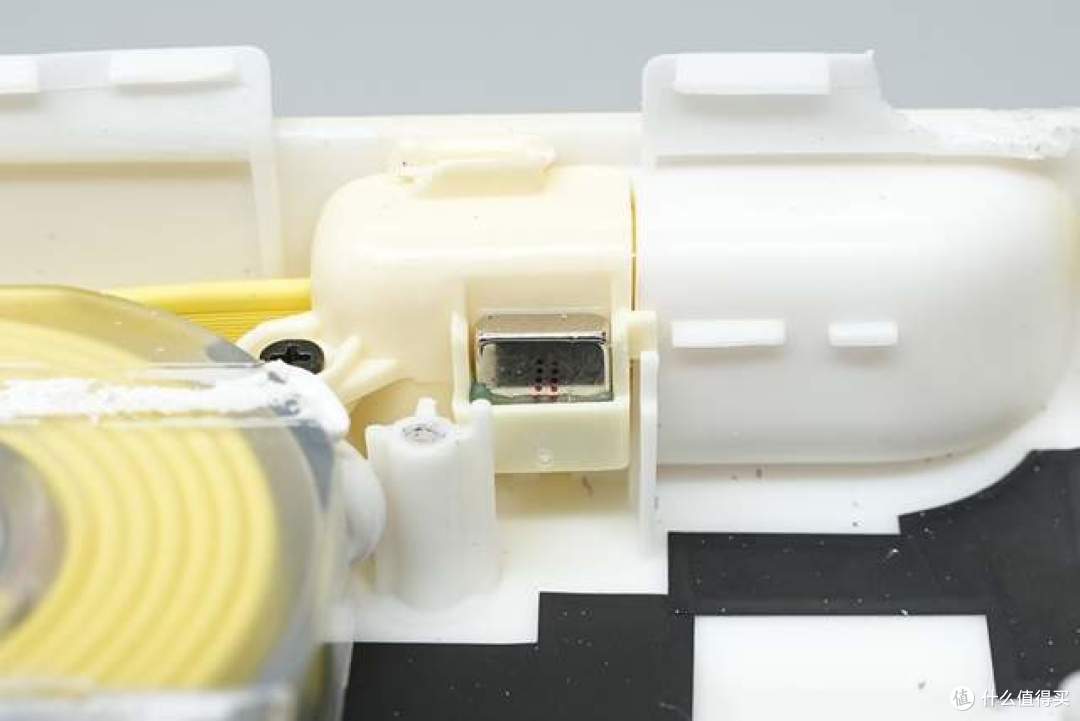

底壳侧面设有磁铁，用于固定USB-C自带线端子。

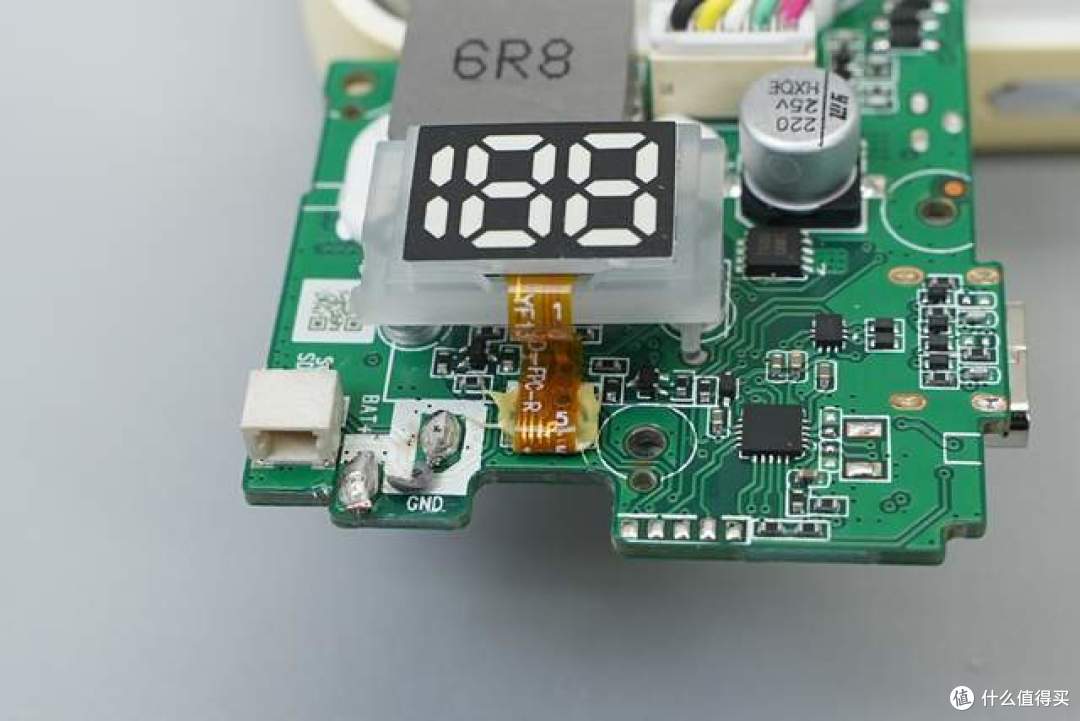

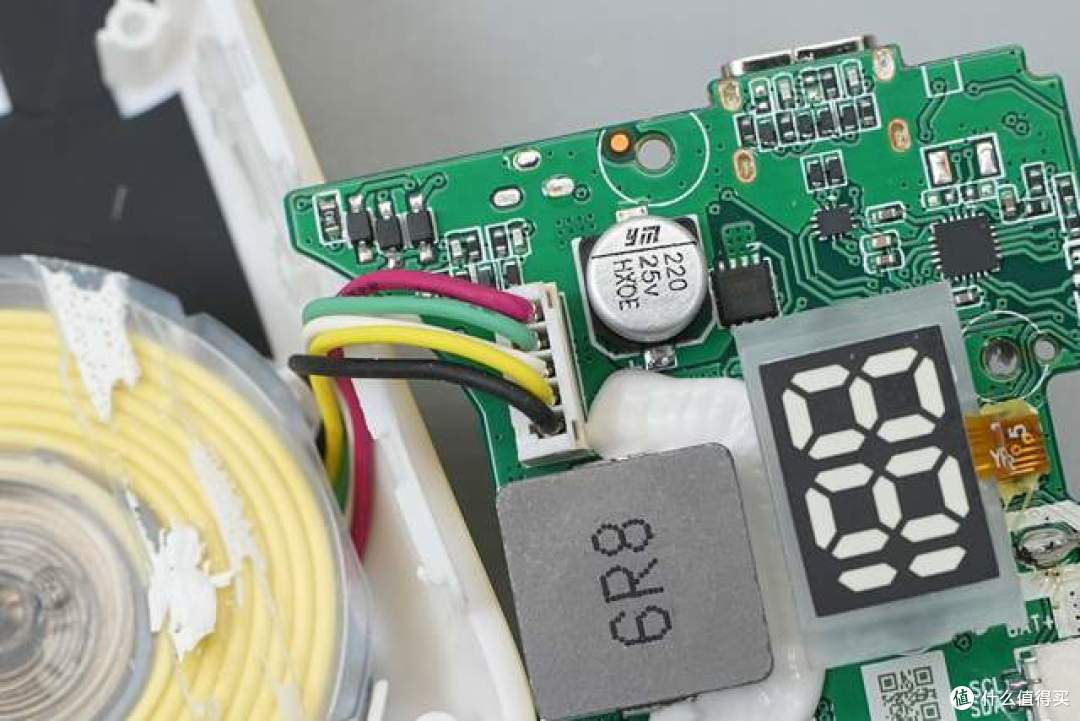

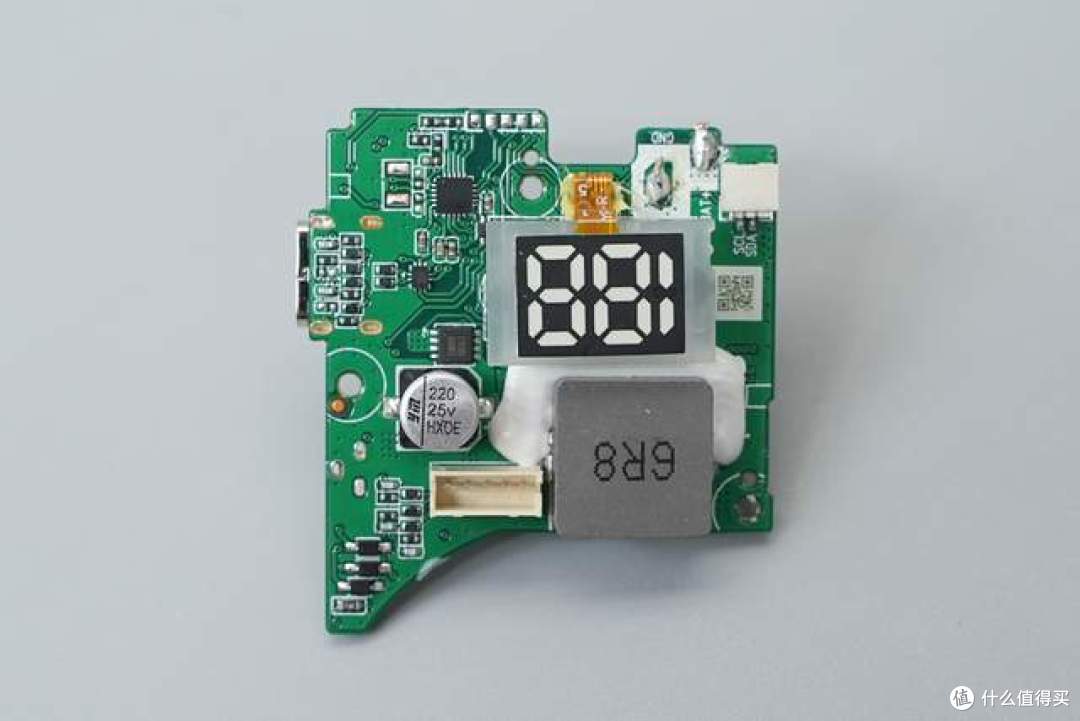

主控板正面设有MCU、升降压电感、滤波电容、排线插座以及188数码管模块。

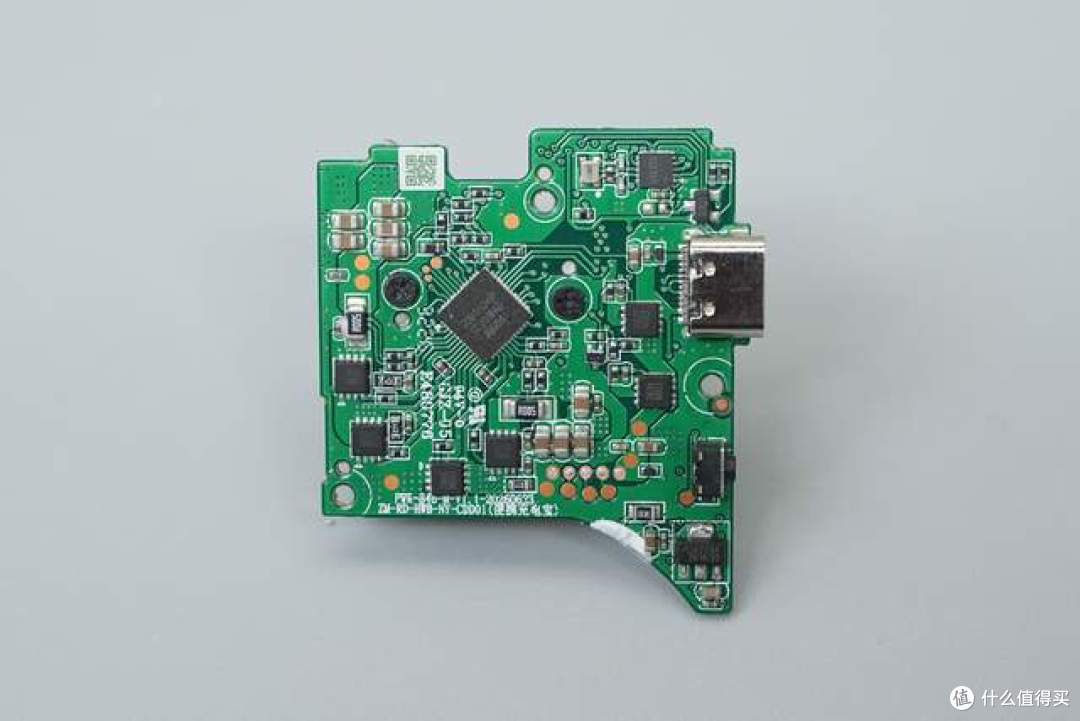

主控板背面设有移动电源SoC、升降压开关管、VBUS管、USB-C母座等元器件。

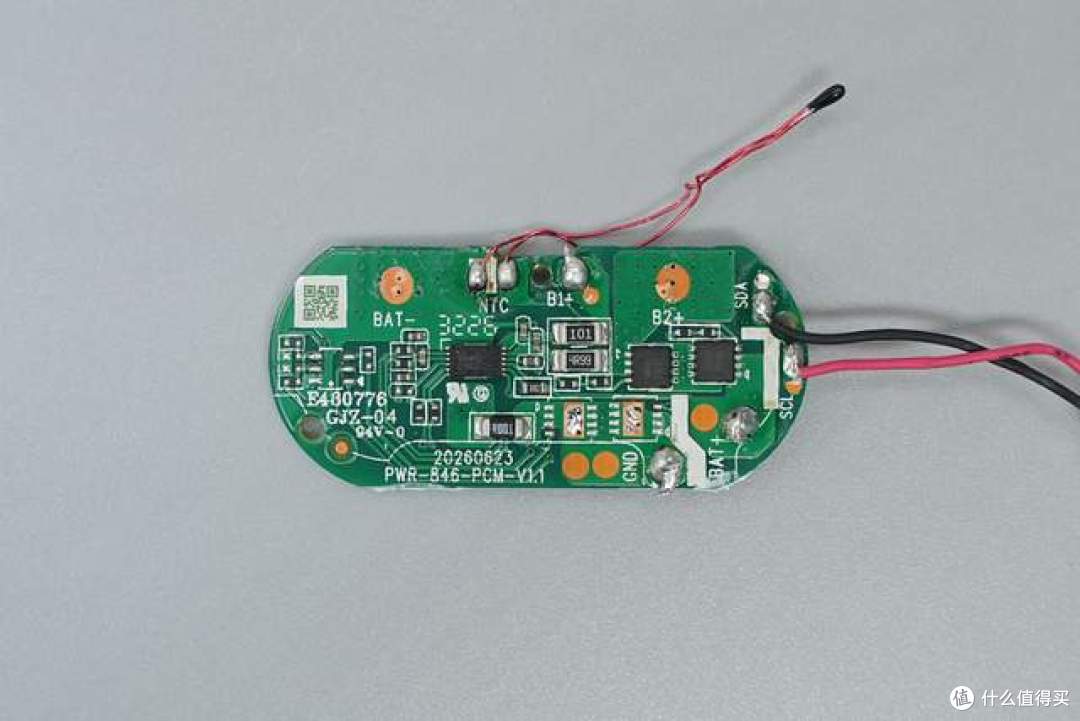

BMS保护板正面设有电池保护芯片、锂电保护管以及检测电池组温度的NTC热敏电阻。

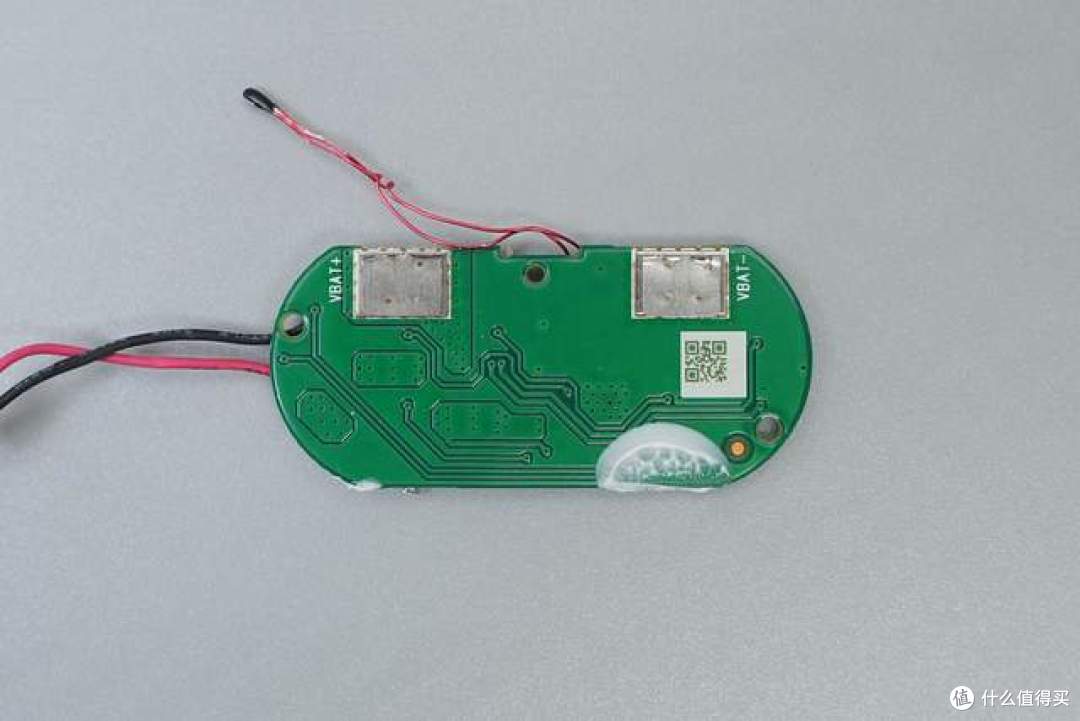

BMS保护板背面无器件。

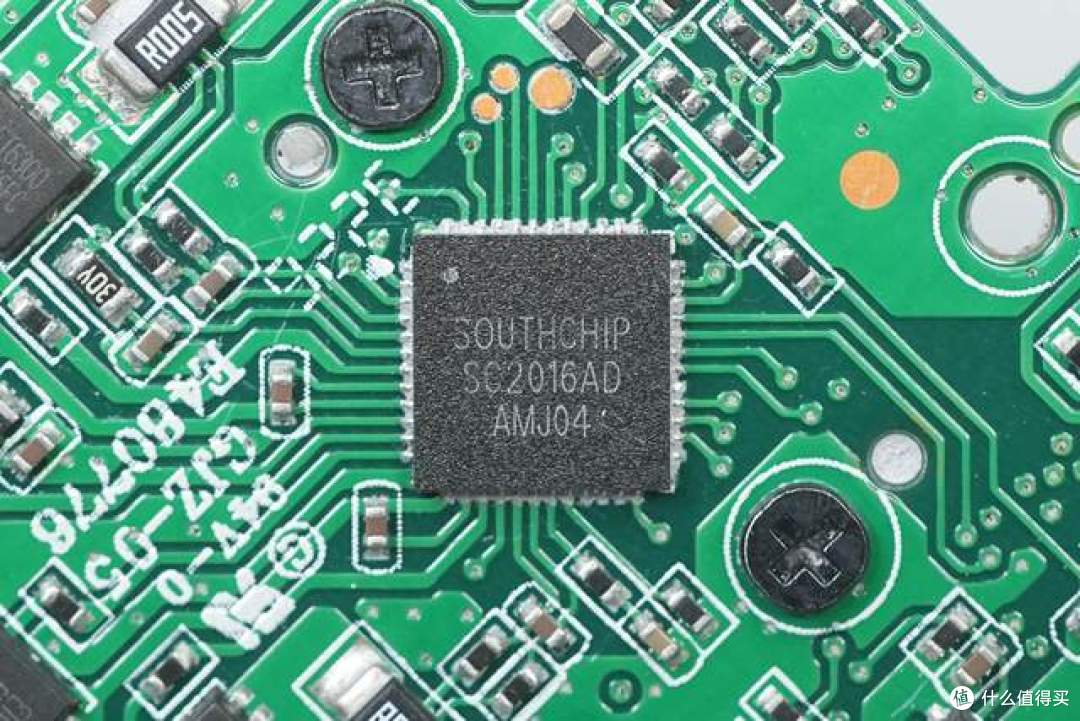

产品内置的移动电源SoC为南芯科技SC2016AD。

该芯片是南芯科技最新推出的一款三合一移动电源SOC解决方案，支持2到5串电池，支持3.3V至22V的输入电压，通过将MCU、协议控制器以及升降压控制器集成于一颗芯片中，可为设计师和开发人员提供高性能、高集成度、低成本的电源管理方案。

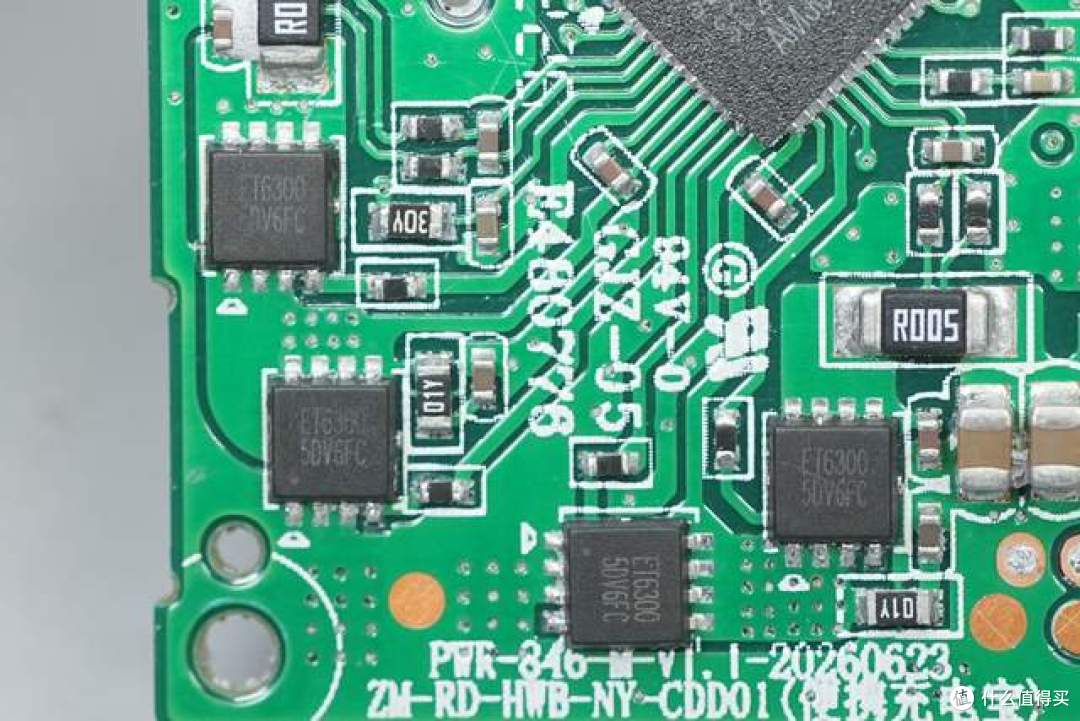

产品内置的四颗升降压开关管来自Eternal宜源，型号为ET6300，NMOS，耐压30V，导阻7.9mΩ，采用PDFN3333封装。其中两颗如图所示。

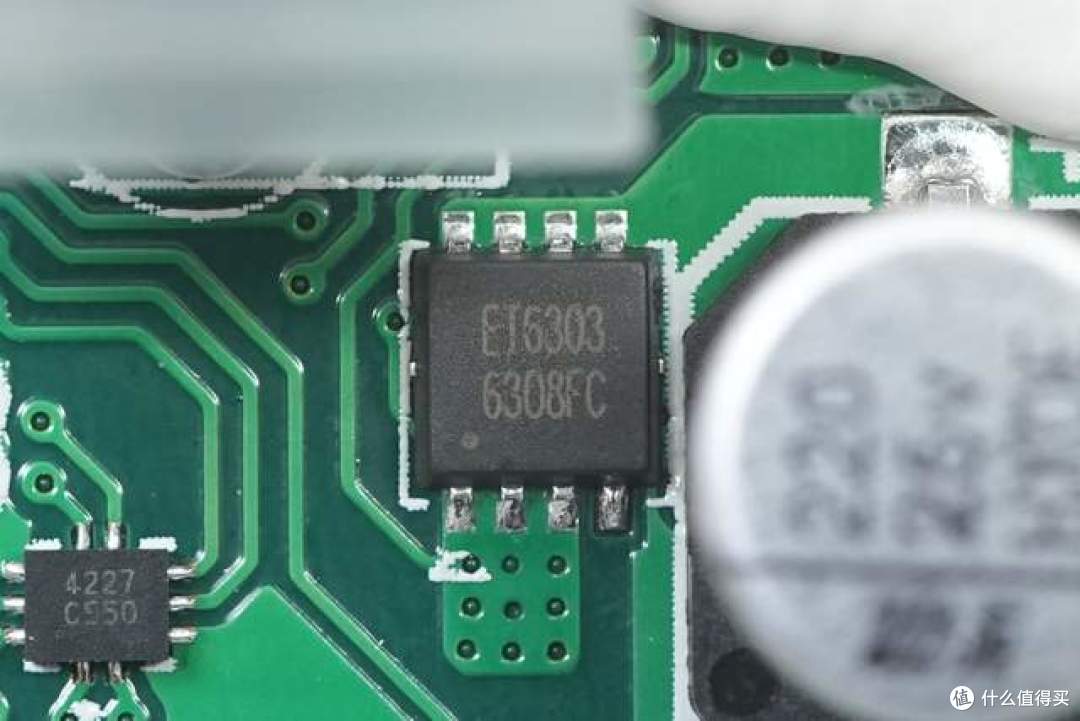

一颗供电切换控制MOS来自Eternal宜源，型号为ET6303，PMOS，耐压30V，导阻8.5mΩ，采用PDFN3333封装。

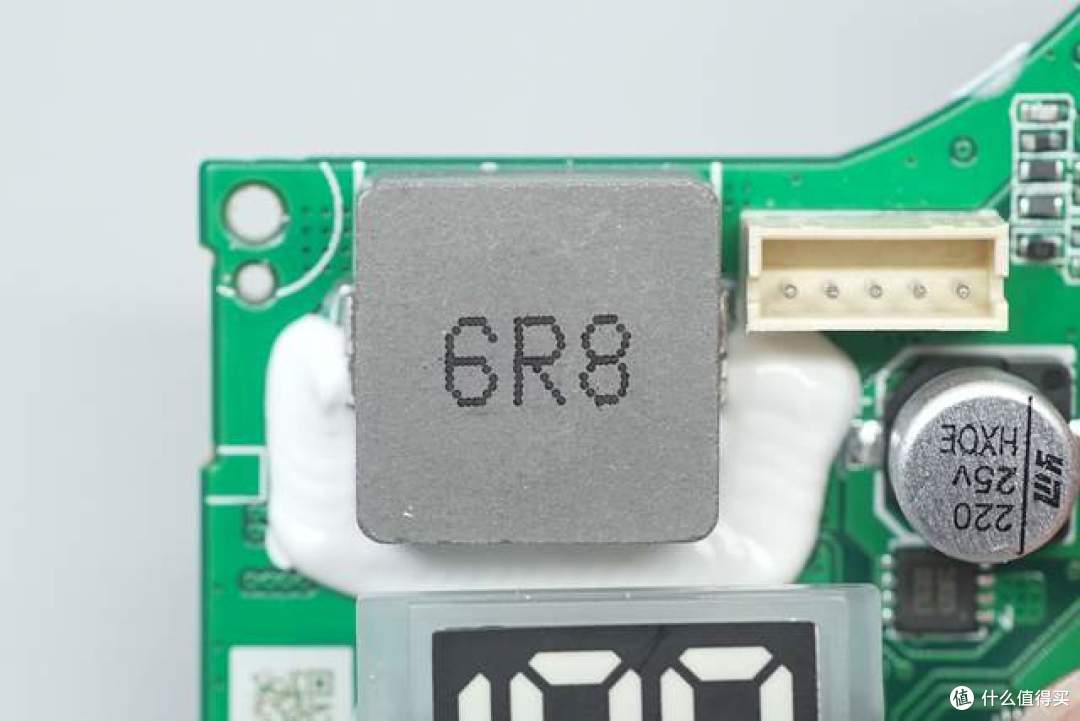

一颗6.8μH升降压电感。

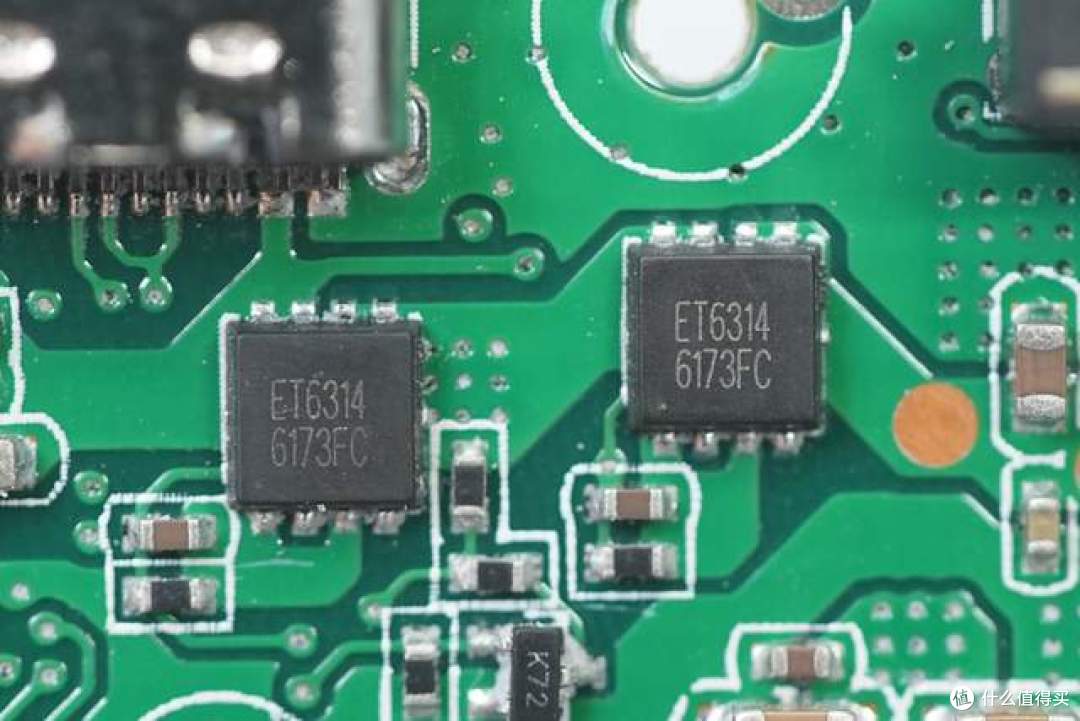

两颗VBUS管来自宜源，型号为ET6314，双NMOS，耐压30V，导阻8.5mΩ，采用PDFN3333封装。

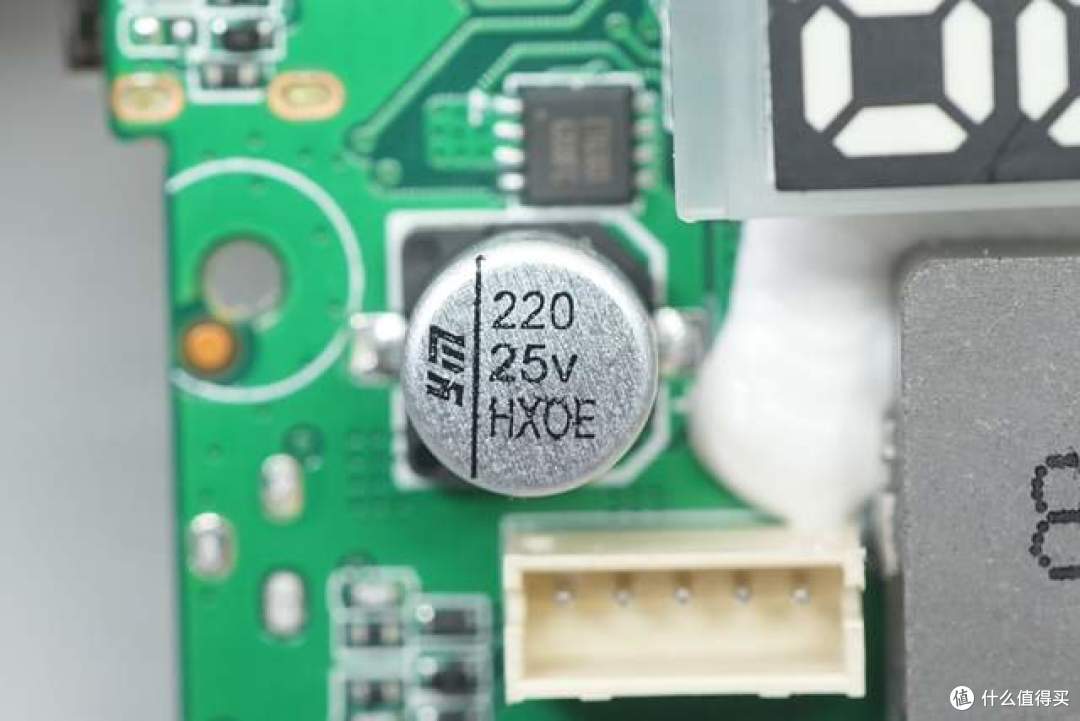

一颗滤波电容来自ymin永铭，规格为25V 220μF。

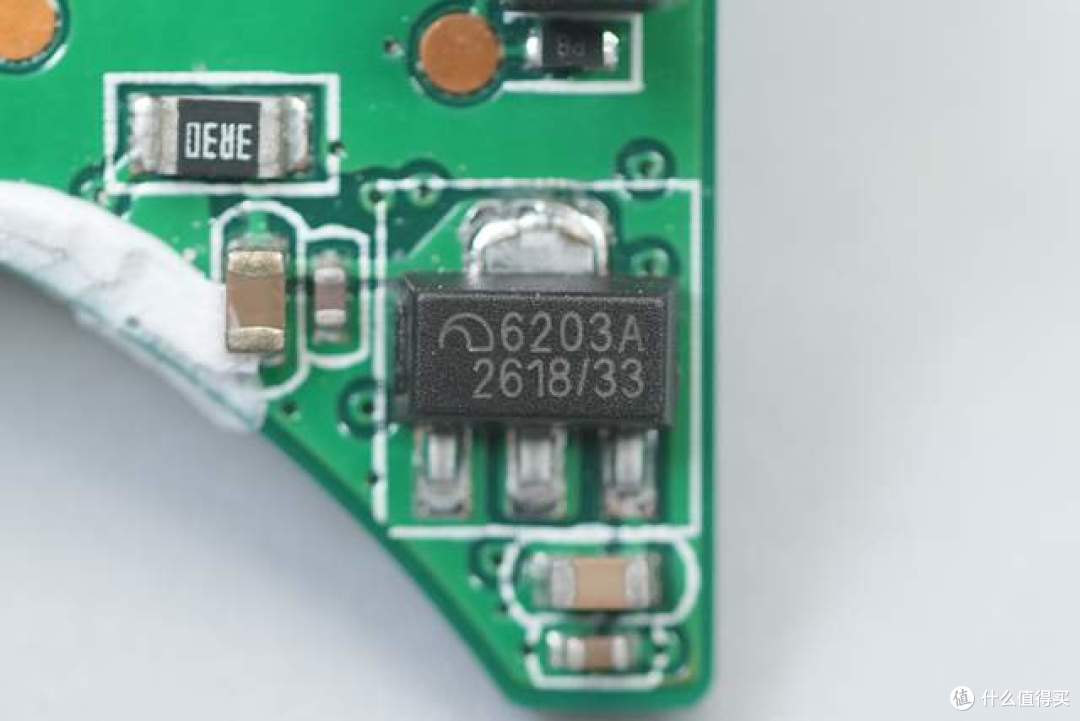

一颗LDO稳压芯片为MICRONE微盟ME6203A50PG，采用SOT-89封装。

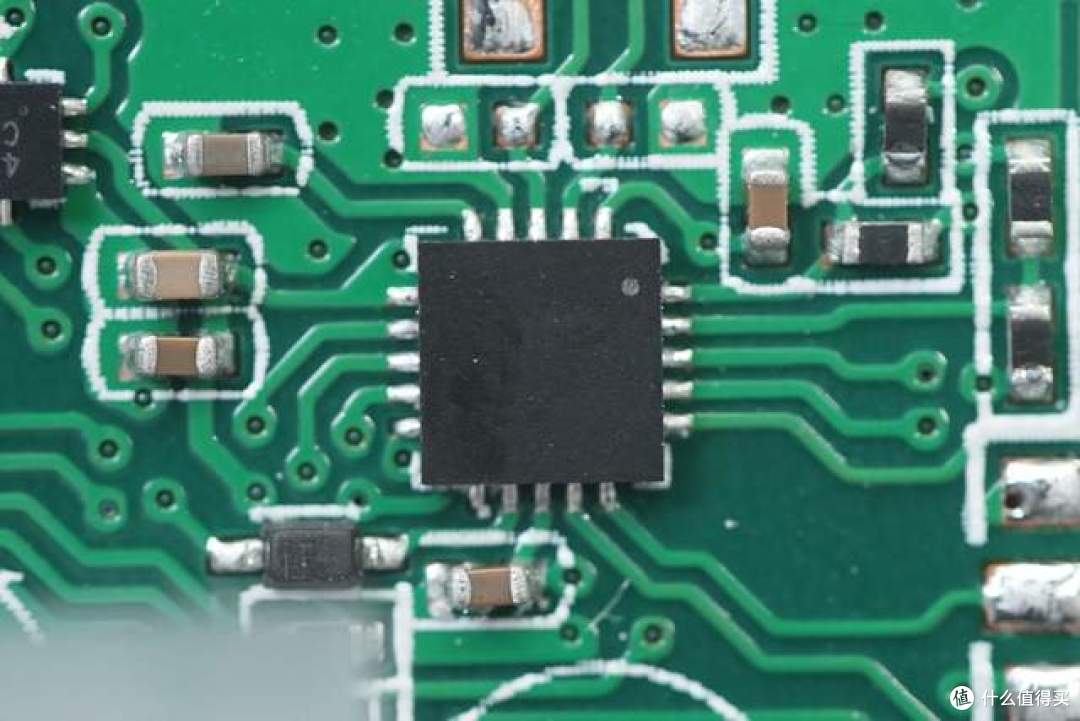

一颗无标MCU，用于整机逻辑控制和产品智能交互查询。

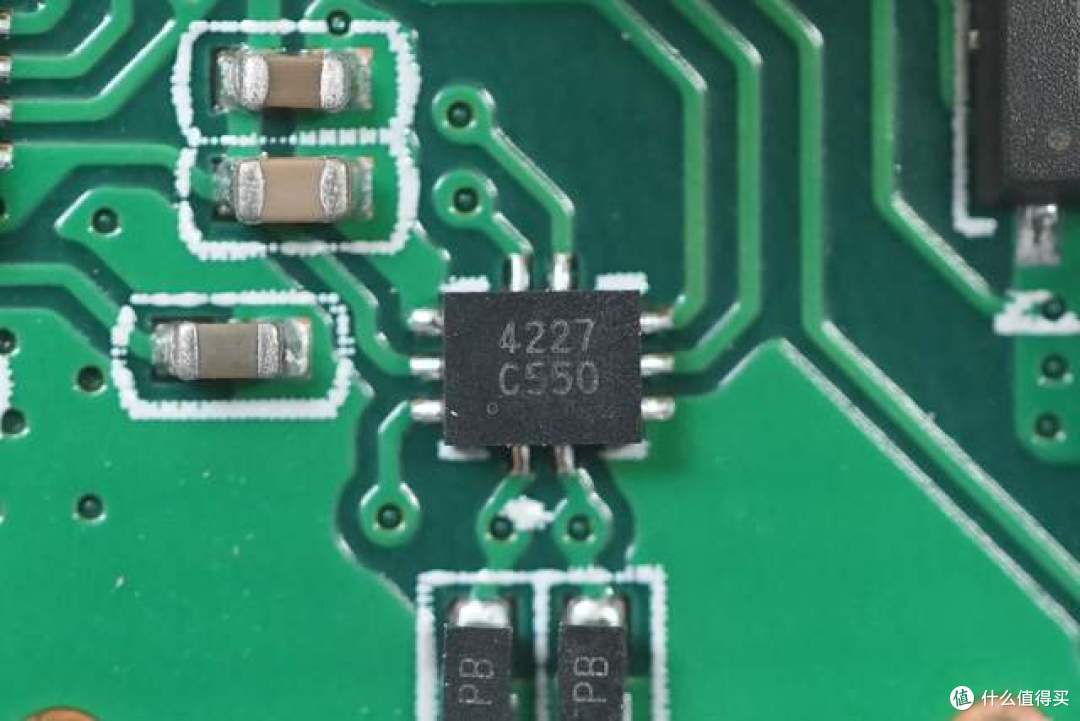

一颗丝印4227的芯片。

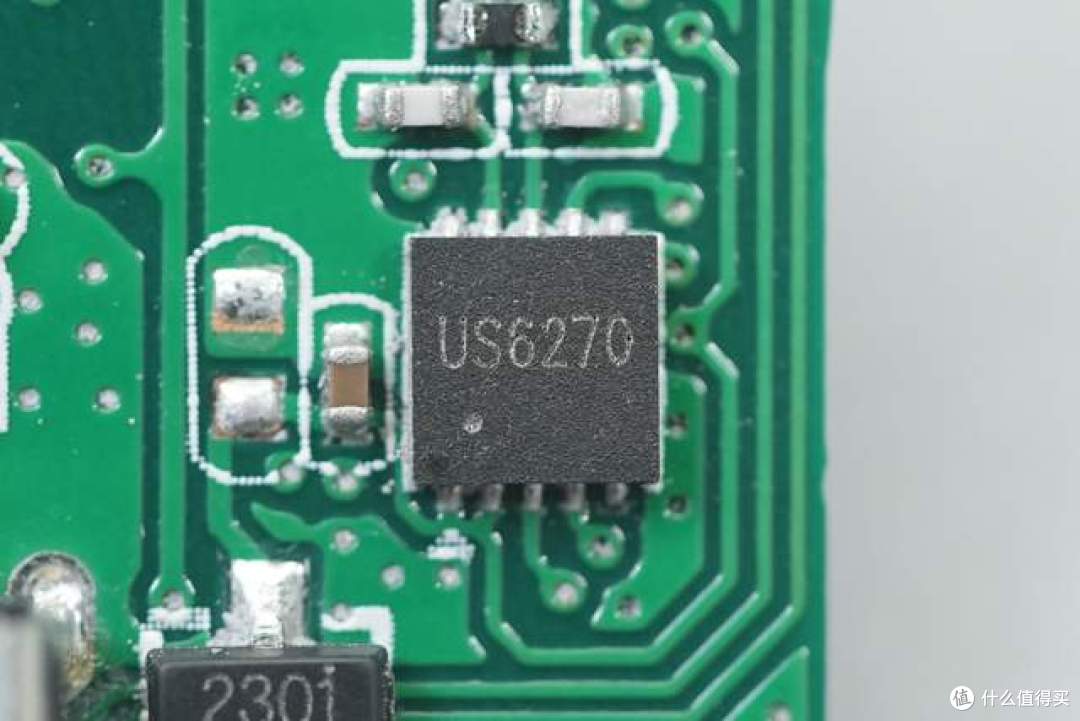

一颗丝印US6270的芯片。

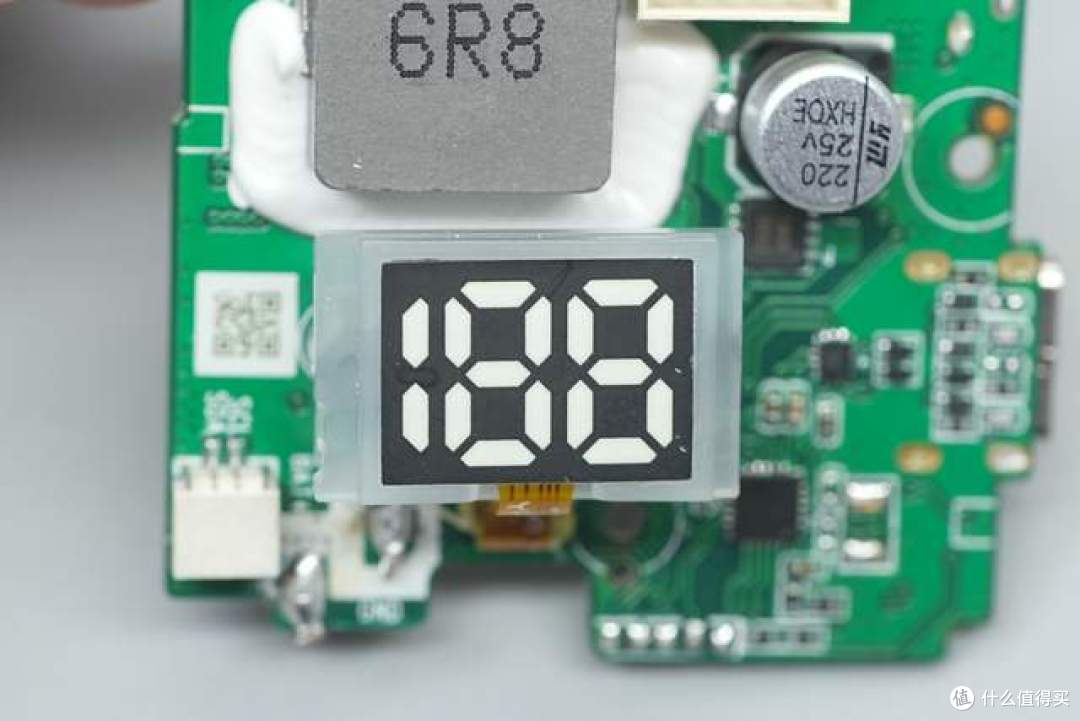

188数码管特写。

伸缩线模块连接座特写。

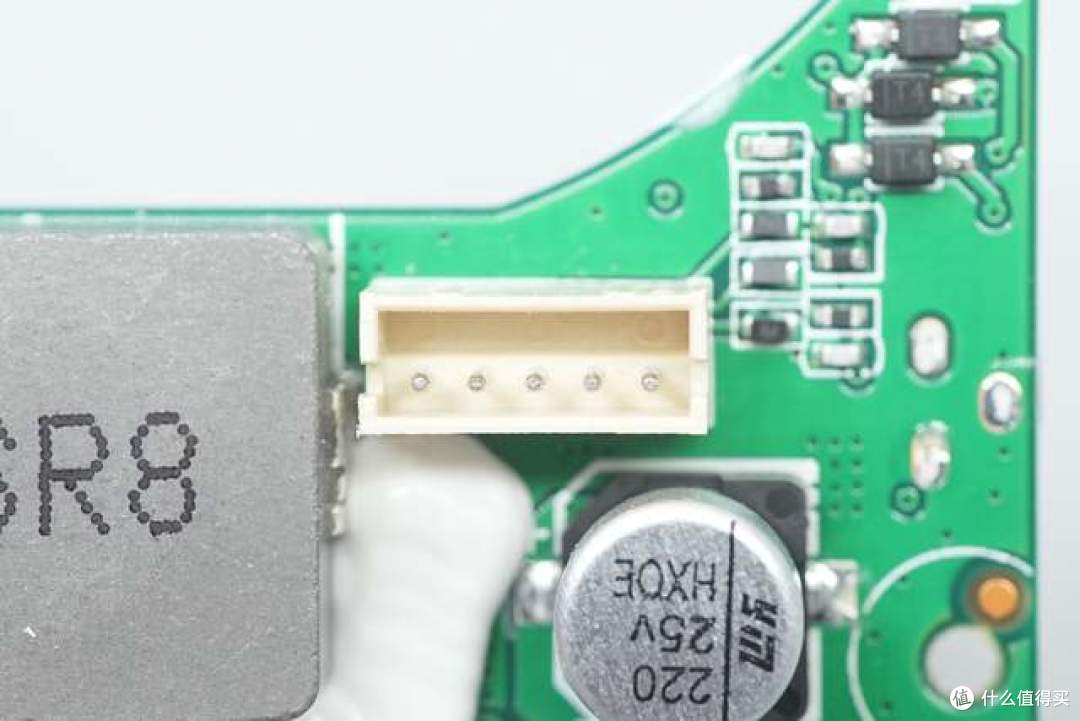

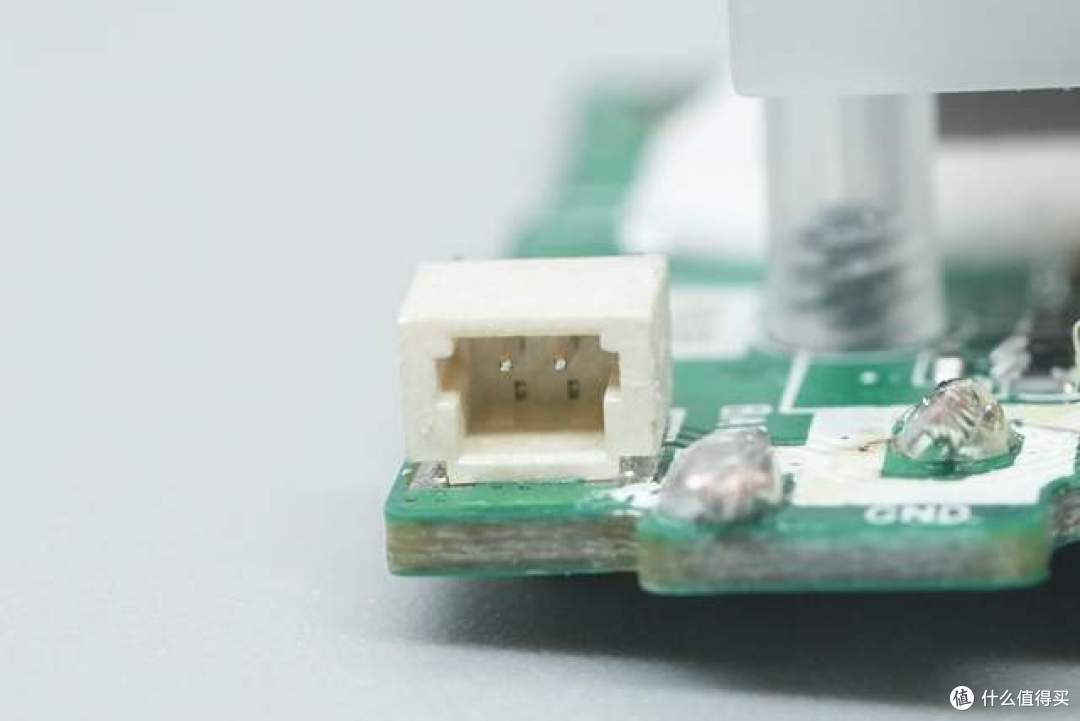

电池组数据采集连接座特写。

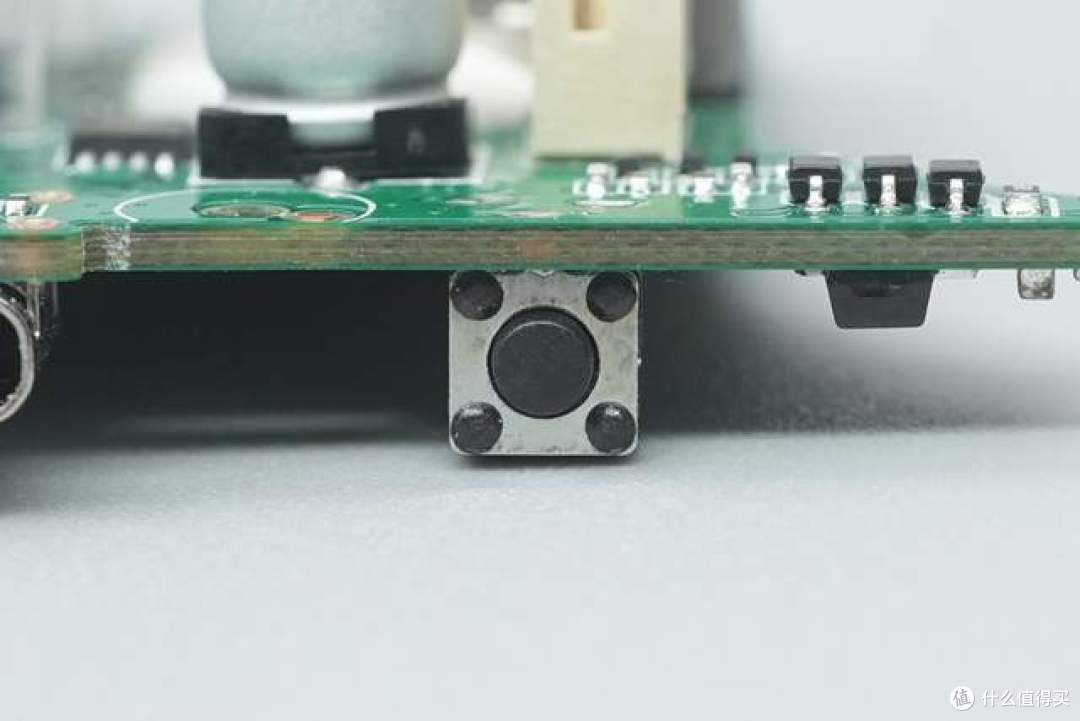

一颗电源按键特写。

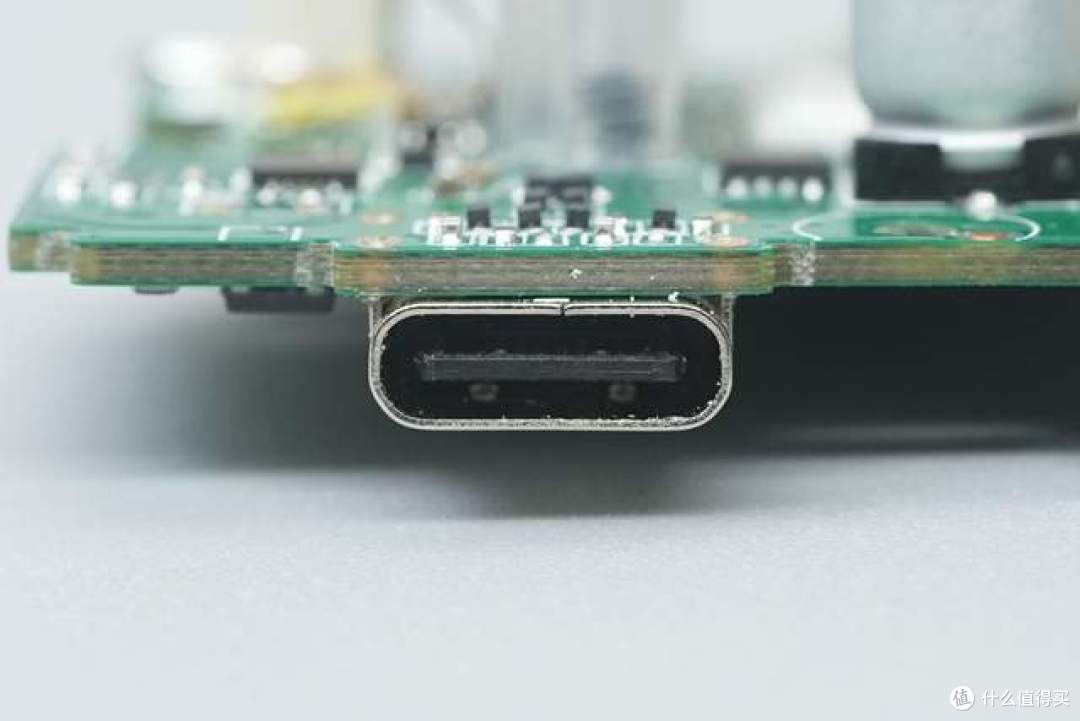

USB-C母座特写，采用黑色胶芯。

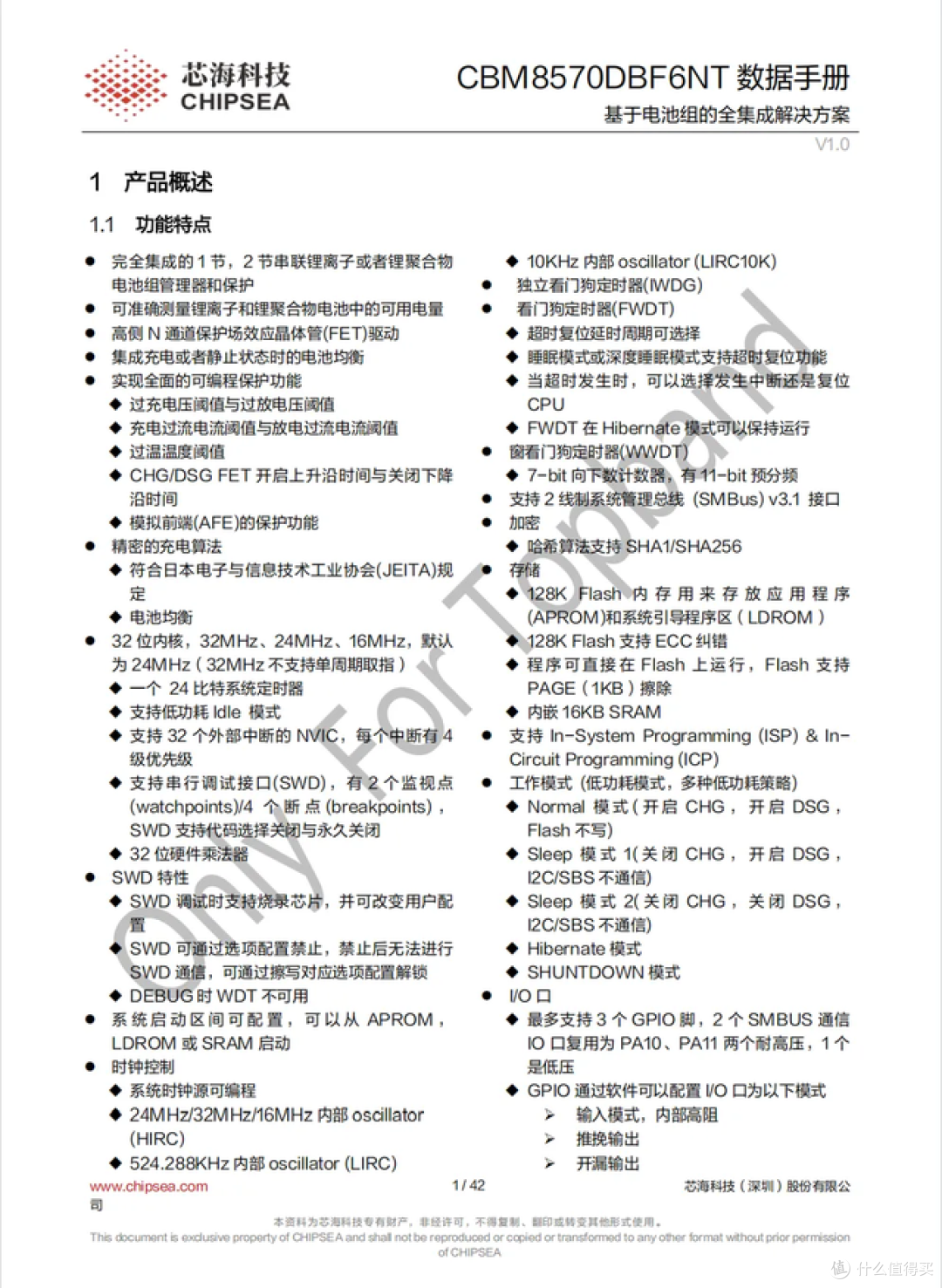

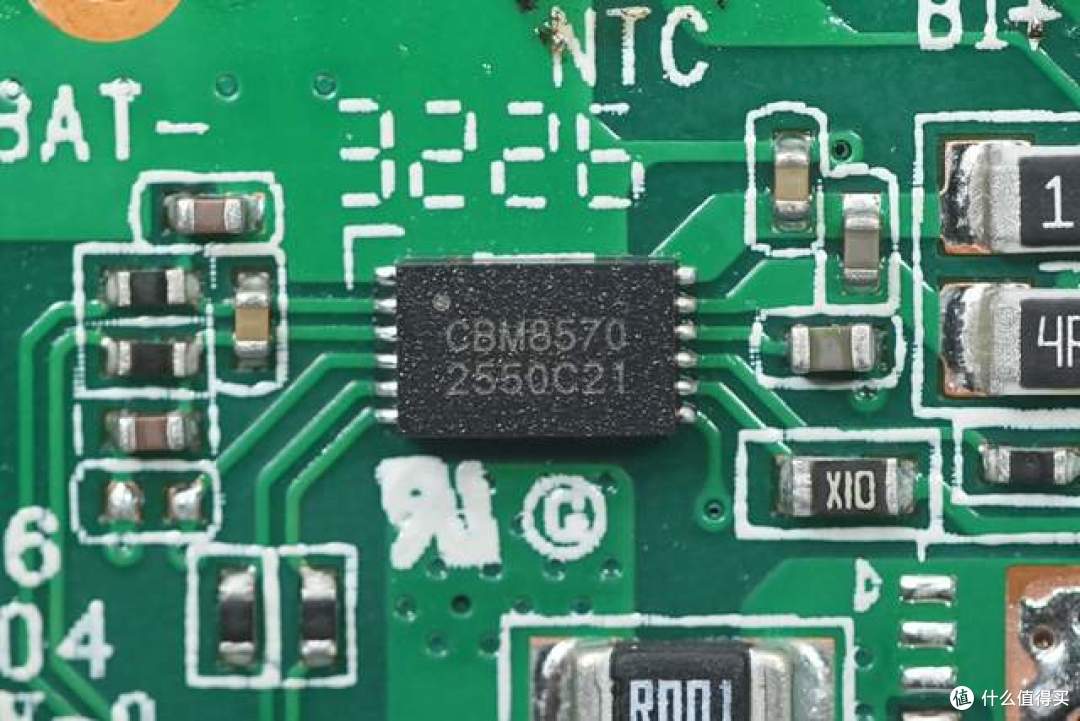

产品内置的锂电保护芯片来自CHIPSEA芯海科技，型号为CBM8570，采用DFN12封装，该芯片是一款面向1-2节串联锂离子及锂聚合物电池的全集成锂电保护芯片，集成高精度电量检测、安全保护、电芯均衡以及安全认证等功能。

相关阅读：电量计、保护、均衡三合一，芯海科技推出CBM8570

芯片可监测电池容量、电压、电流及温度等关键参数，并集成库仑计功能，实现充放电电量统计。同时支持最高20mA内部电芯均衡，可满足两串电池组的状态管理需求。

CBM8570支持过充、过放、充放电过流、短路以及温度异常等多项保护，并可通过CHG、DSG引脚驱动外置保护MOS，在异常状态下及时切断充放电路径。

此外，CBM8570支持SHA1、SHA256认证以及SMBus、I2C、USART、SWC等通信接口，能够将电池状态信息传输至系统主机。芯片支持2.8-26V工作电压，Shutdown模式典型功耗低至1μA，采用DFN12封装。

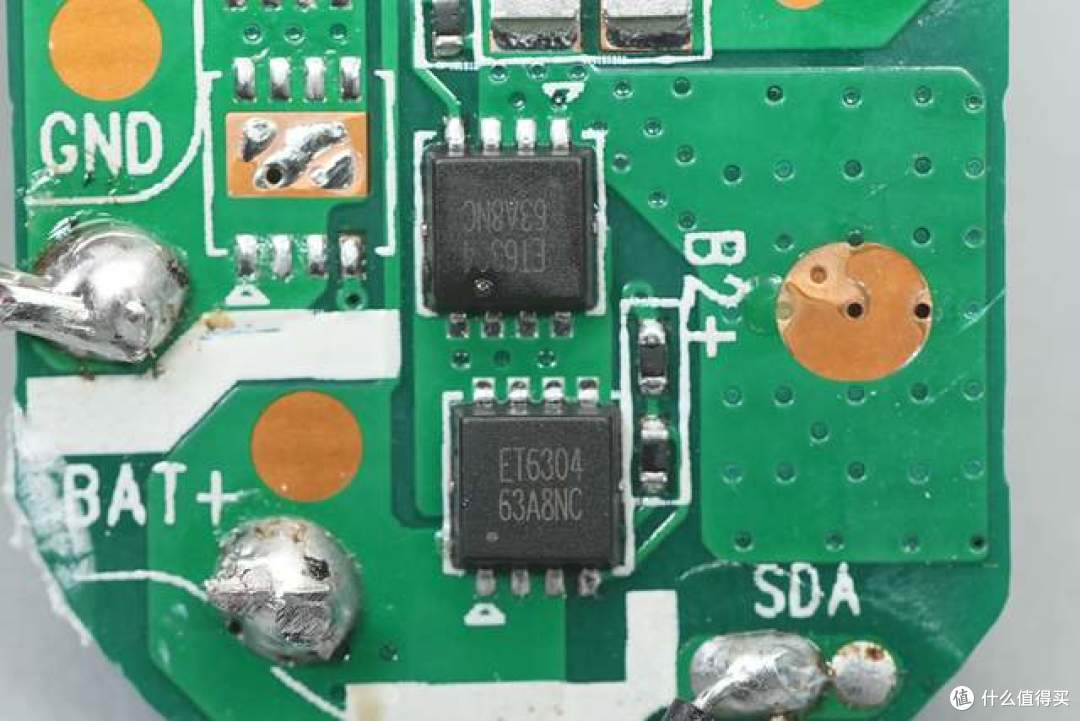

两颗电池保护管来自Eternal宜源，型号为ET6304，这是一颗耐压30V，导阻3.8mΩ的单NMOS，采用PDFN3333封装。

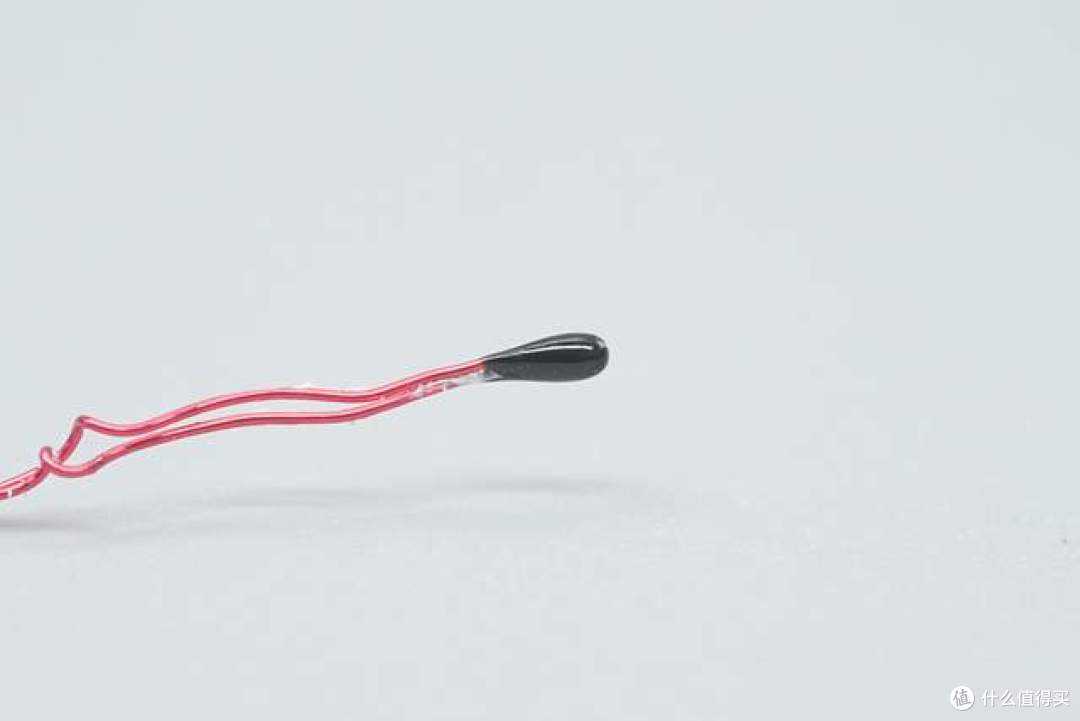

NTC热敏电阻特写。

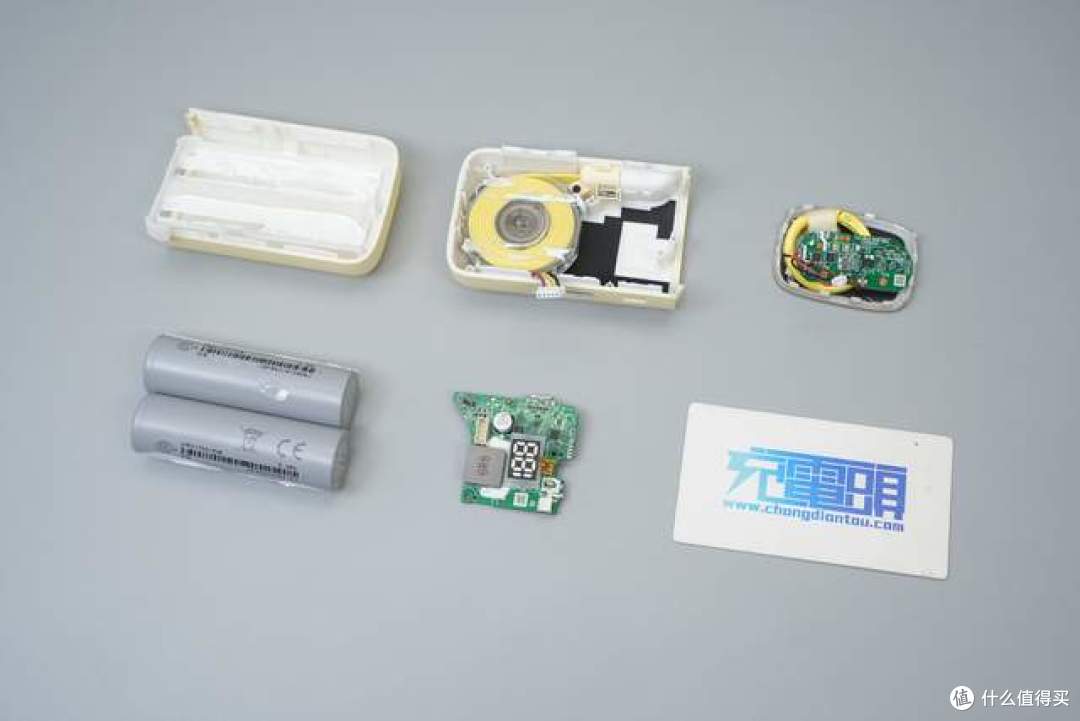

全部拆解完毕，来一张全家福。

充电头网总结

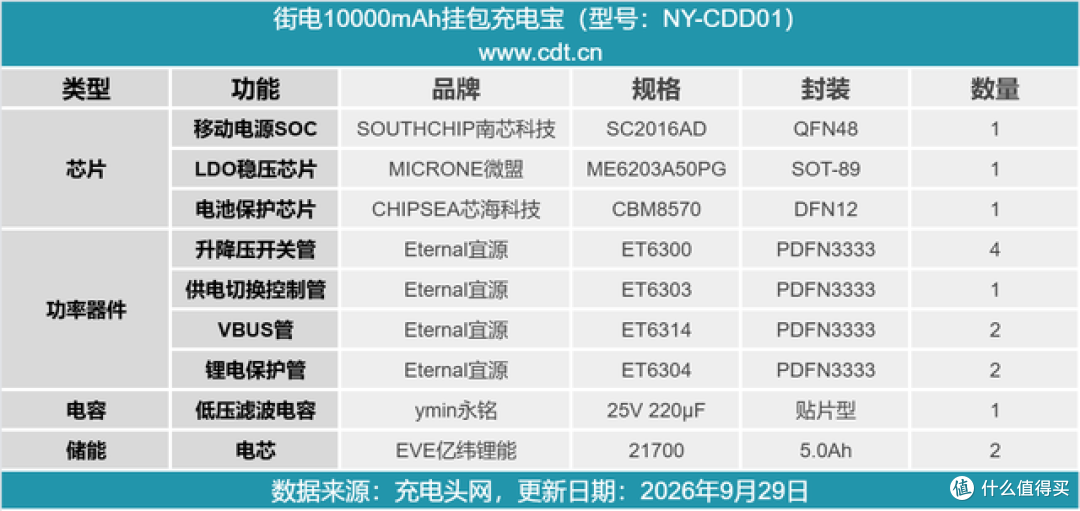

最后附上产品的物料清单，方便大家查阅。

街电这款10000mAh挂包充电宝在外观设计上别出心裁，顶部配有弹簧卡扣设计的挂环，可以轻松挂在背包上化身时尚单品。机身手感细腻且防滑。产品内置了一根最大拉伸长度约70cm的USB-C伸缩线，日常充电更方便。

同时，购机附赠的1年共享充电宝权益，也为用户的日常出行提供了双重电量保障。

内部结构及用料方面，充电宝采用了支架将电池组和PCBA模块妥善隔离，内部打有大量白胶进行固定，底壳还附有石墨散热贴，整体的缓冲保护与散热措施十分到位。

电池组由两串亿纬锂能的INR21700/50E电芯组成，单节容量为5.0Ah，保护板上采用了芯海科技的CBM8570全集成锂电保护芯片，搭配宜源ET6304保护管与NTC热敏电阻，全方位保障用电安全。

电源管理方面，主控SoC采用了南芯科技SC2016AD高集成度三合一升降压SOC，搭配多颗宜源MOS管和永铭滤波电容，最终实现55W快充输出。

同时产品还内置一颗无标MCU实现产品信息查询，可通过数据线连接电脑进行智能互联查询，用户日常使用更安心。

整体而言，这款挂包充电宝创意十足，内部做工精良，用料扎实可靠。
