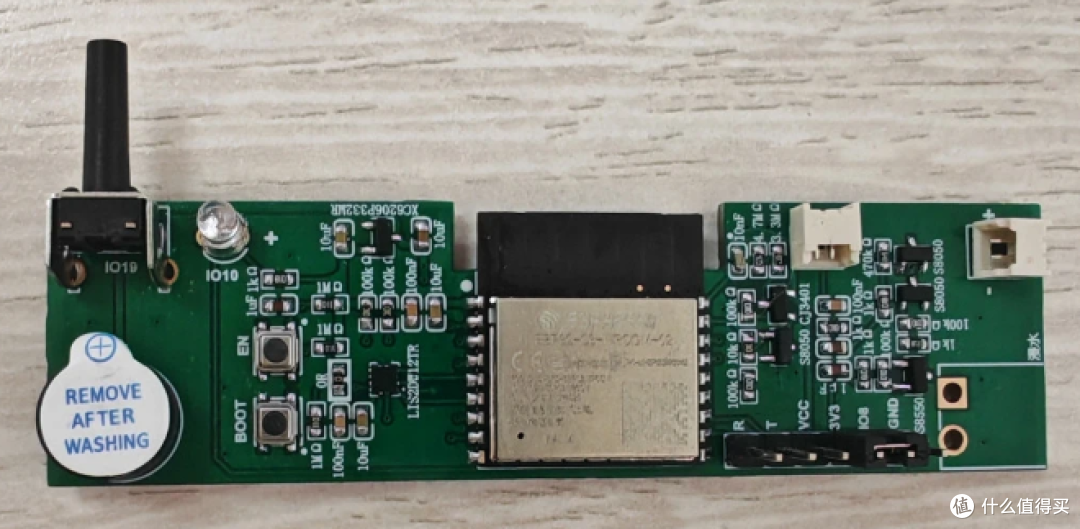

30 元打造门磁 / 水浸 / 震动三合一低功耗传感器，休眠 160μA
2026-10-07 09:10:25
0点赞
0收藏
0评论
传感器功能包括门磁、水浸和震动（也可以是摇一摇、敲一敲、倾斜等
）。
目前实测待机功耗160μA，唤醒功耗41mA约3秒，电池是1500maH，每天唤醒算10次，预留 20% 保护，实际可用大概 260 天，距离期望目标2年差海了
主要物料清单如下：
ESP32-C3模组 × 1
LIS2DW12TR 芯片 × 1
常开干簧管 + 磁铁 × 1
XC6206P332MR × 1
无源蜂鸣器 ×
PCB立创白嫖，全部加起来30元左右吧。
降不下来的160uA待机功耗
经我的祖传NJTY-T21L多功能高精度万用表测试，C3烧录固件后，功耗情况如下：
1、不安装C3和LIS2DW12TR情况下，外围的什么电阻、三极管什么的功耗为5.4μA，
2、将C3焊接上，不安装LIS2DW12TR的情况下功耗为30μA，
3、将C3取下，焊接上LIS2DW12TR，功耗为120μA
4、最后将C3和LIS2DW12TR都焊接上，睡眠功耗160μA
。
太疯狂了，反手打开豆包、kimi、deepseek一众大臣，经过多方会商后一致认为，我买的LIS2DW12TR是假货，好吧，我是相信的，因为毕竟购买价格才0.92元，于是在某个死鬼死鬼但据说保真的平台以将近高出10倍的价格出手了，到货后很激动，激动到热风枪风速100%把芯片吹消失了，死活找不到，又买一颗，毫无波澜的换上，结果还是160μA
能力有限，实在没辙了。

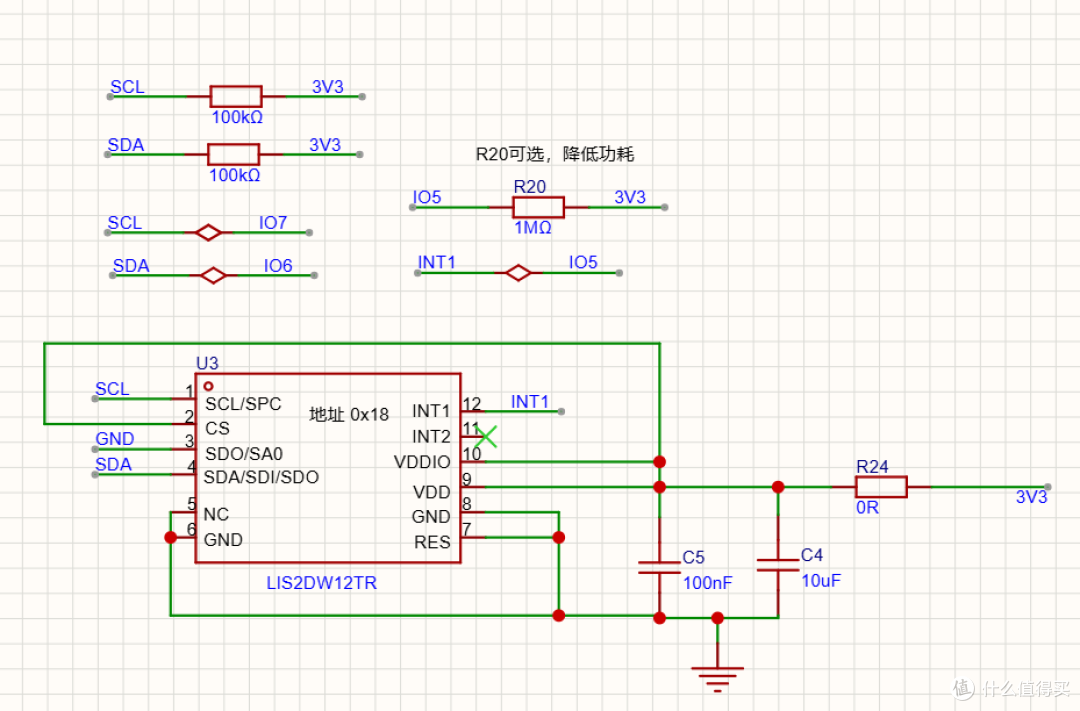

LIS2DW12TR原理图

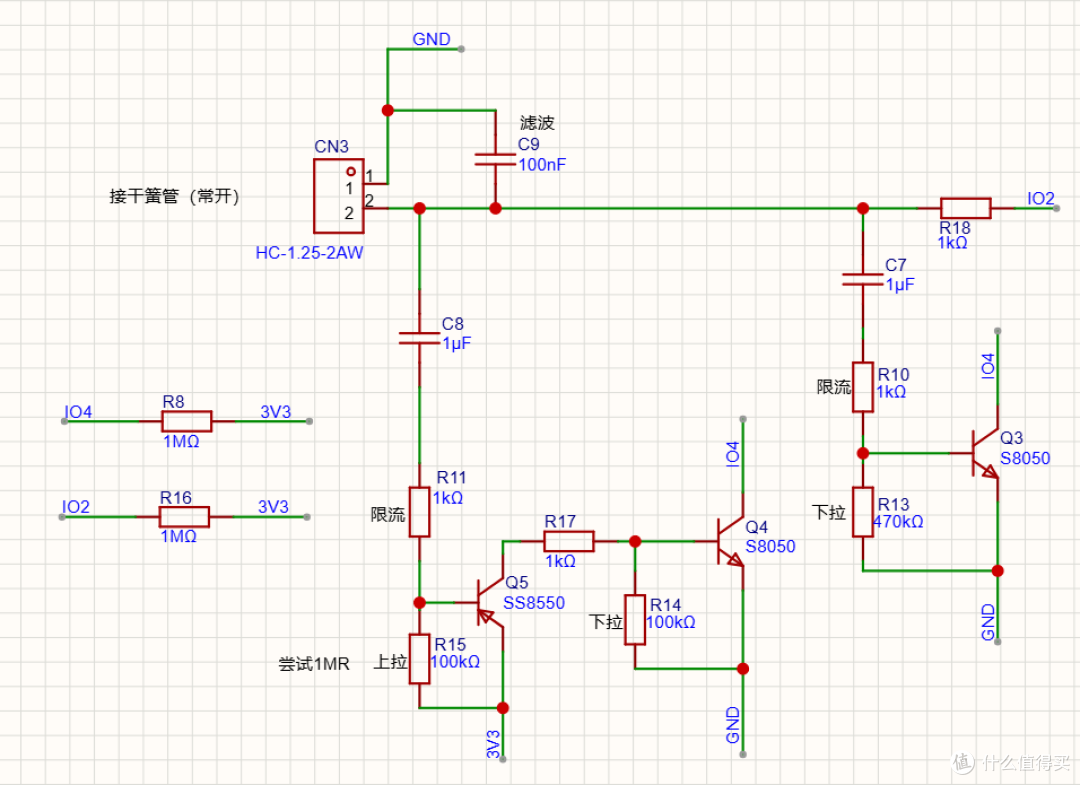

门磁部分原理图

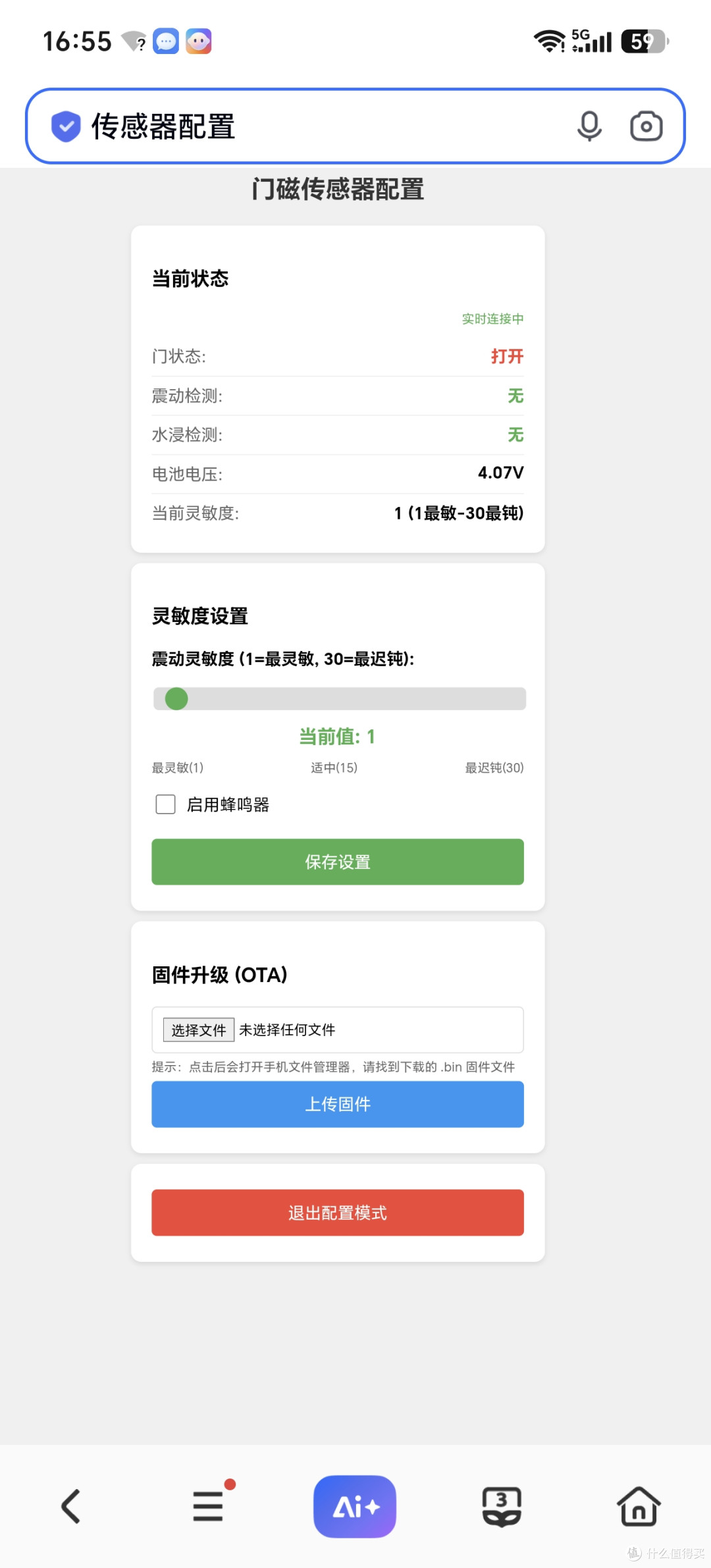

传感器配置页面
睡眠部分代码
void prepareAndSleep(float batVoltage) {
DEBUG_STEP("准备睡眠");
pinMode(PIN_LED, OUTPUT);
digitalWrite(PIN_LED, HIGH); // LED 灭（低有效）
pinMode(PIN_BUZZER, OUTPUT);
digitalWrite(PIN_BUZZER, LOW); // 蜂鸣器关（高有效，LOW=关）
// ---- LIS2DW12 最终写入 ----
writeReg(0x20, 0x30);
delay(20);
writeReg(0x34, currentThreshold & 0x3F);
uint8_t ctrl1 = readReg(0x20);
DEBUG_PRINT("CTRL1=0x%02X (应为 0x30)", ctrl1);
if ((ctrl1 & 0x0C) == 0x04) { // mode=01 → High-Performance 模式
DEBUG_PRINT("错误：传感器在 HP Mode，尝试重新配置...");
writeReg(0x21, 0x40);
delay(300);
while(readReg(0x21) & 0x40) delay(10);
writeReg(0x20, 0x30);
delay(50);
}
clearInt();
DEBUG_PRINT("GPIO5 电平: %d", digitalRead(PIN_MOTION_INT));
deinitI2C();
delay(5);
// ---- 输入脚全部浮空
pinMode(PIN_BAT_ADC, INPUT);
gpio_pulldown_dis((gpio_num_t)PIN_BAT_ADC);
gpio_pullup_dis((gpio_num_t)PIN_BAT_ADC);
pinMode(PIN_BAT_EN, OUTPUT);
digitalWrite(PIN_BAT_EN, LOW);
gpio_pulldown_dis((gpio_num_t)PIN_I2C_SDA);
gpio_pullup_dis((gpio_num_t)PIN_I2C_SDA);
gpio_pulldown_dis((gpio_num_t)PIN_I2C_SCL);
gpio_pullup_dis((gpio_num_t)PIN_I2C_SCL);
pinMode(PIN_I2C_SDA, INPUT);
pinMode(PIN_I2C_SCL, INPUT);
pinMode(PIN_DOOR_STATE, INPUT);
gpio_pulldown_dis((gpio_num_t)PIN_DOOR_STATE);
gpio_pullup_dis((gpio_num_t)PIN_DOOR_STATE);
pinMode(PIN_WATER, INPUT);
gpio_pulldown_dis((gpio_num_t)PIN_WATER);
gpio_pullup_dis((gpio_num_t)PIN_WATER);
pinMode(PIN_DOOR_WAKE, INPUT);
gpio_pulldown_dis((gpio_num_t)PIN_DOOR_WAKE);
gpio_pullup_dis((gpio_num_t)PIN_DOOR_WAKE);
if (wifiStarted) {
esp_wifi_stop();
wifiStarted = false;
}
delay(10);
// ---- 唤醒源（RTC 域，与引脚保持互不干扰）----
esp_sleep_disable_wakeup_source(ESP_SLEEP_WAKEUP_ALL);
esp_deep_sleep_enable_gpio_wakeup(1ULL << PIN_DOOR_WAKE, ESP_GPIO_WAKEUP_GPIO_LOW);
if (!waterLeakConfirmed) {
esp_deep_sleep_enable_gpio_wakeup(1ULL << PIN_WATER, ESP_GPIO_WAKEUP_GPIO_LOW);
} else {
esp_sleep_enable_timer_wakeup((uint64_t)WATER_CHECK_INTERVAL * 1000000ULL);
}
if (!waterLeakConfirmed) {
esp_sleep_enable_timer_wakeup((uint64_t)HEARTBEAT_INTERVAL * 1000000ULL);
}
gpio_pulldown_dis((gpio_num_t)PIN_MOTION_INT);
gpio_pullup_dis((gpio_num_t)PIN_MOTION_INT);
pinMode(PIN_MOTION_INT, INPUT);
esp_deep_sleep_enable_gpio_wakeup(1ULL << PIN_MOTION_INT, ESP_GPIO_WAKEUP_GPIO_HIGH);
pinMode(PIN_CONFIG_BTN, INPUT); // 睡眠期不检测按钮 → 浮空（关掉 INPUT_PULLUP）
// ============ 关键：最后开全局 hold，锁定以上所有“确定状态” ============
// C3 上这是深睡保持引脚的唯一有效方式；不要在此之后调用 gpio_deep_sleep_hold_dis()
gpio_deep_sleep_hold_en();
DEBUG_PRINT(">>> 进入深度睡眠 <<<");
fflush(stdout);
uart_wait_tx_idle_polling(UART_NUM_0);
delay(10);
esp_deep_sleep_start();
}
现在用起来还是爽爽的，就是这160ua的睡眠电流让人不舒服，求大佬指导。
