零帧起手，集成温湿度/光照/人在/烟雾/红外/433/离线语音

写在前面：本文所有硬件选型、接线、代码都是楼主自己踩坑踩出来的，涉及市电部分请务必断电操作，MQ-2 烟雾传感器只是趋势监测，不能替代 3C 认证的独立式烟感报警器，这句话请先记在心里。

一、事情是这样的

2年多前，楼主听到芮小丹说“脑子越复杂的人，越追求极致的简单”，我悟了，原来是家里的*米温湿度传感器、*米门磁、*米万能遥控、*米光照、*米人体传感器、*米智能灯、*米音箱....他们遍布房间的角落，对，我要把这些弄到一起，因为我穷，脑子总在想着暴富的爽文，他们的乱和偶尔的断线和延迟打扰了我修行。

二、零帧起手

楼主的工作是安全员，就那种整天找人摆pose补资料的工作，0帧起手难度还是挺高的，先后买了13元的电烙铁，8元包邮的焊锡丝，大大小小的洞洞板，各种各样的模块，总之折腾了近一年，浪费了不少血汗钱，终于找到了PCB+贴片的正确道路。

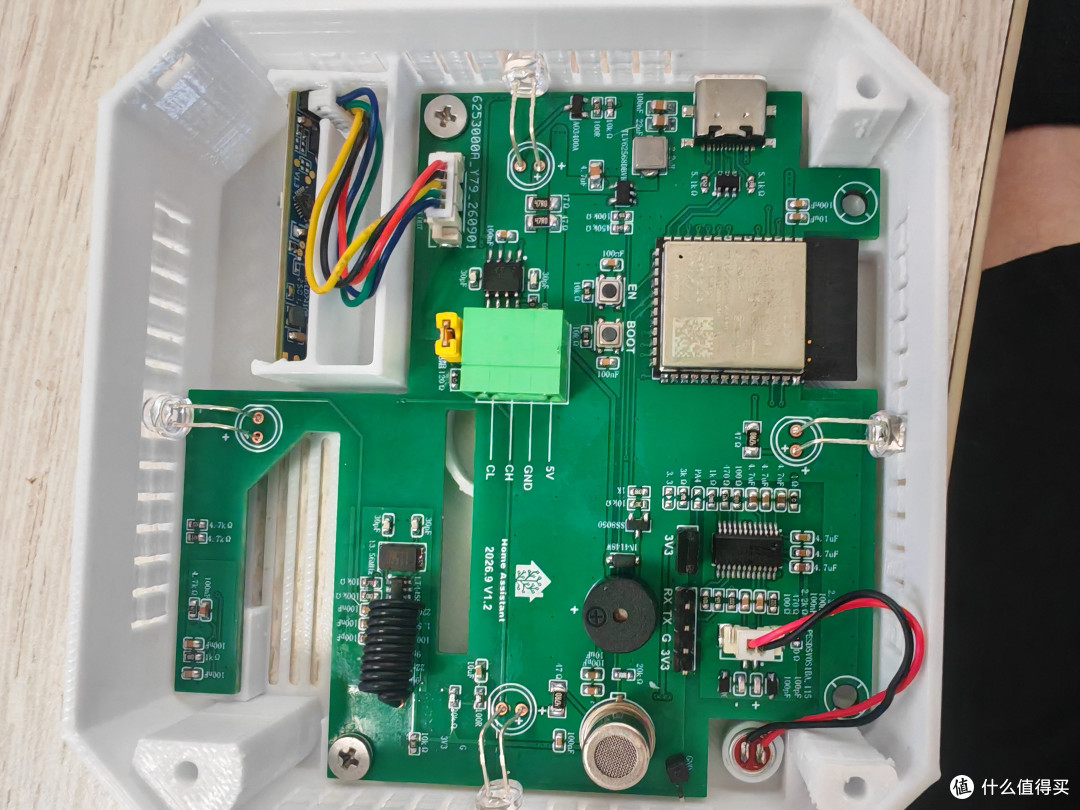

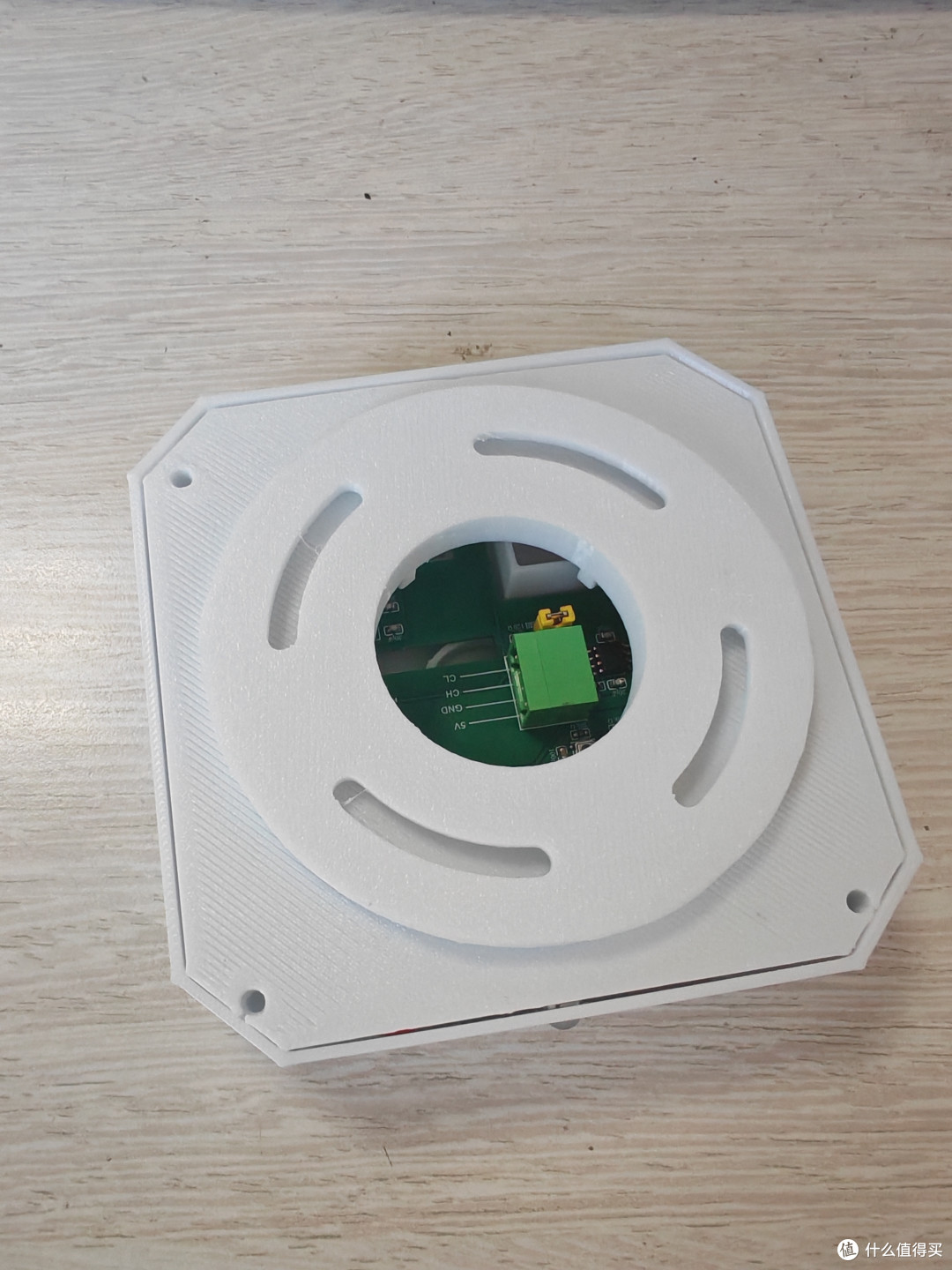

经过近2年的折腾，这玩意成品最终方案如下：

主控： Esp32-S3-WROOM-1-N16R8

温湿度传感器： SHT30

光照度传感器： BH1750

人体存在： LD2410B

烟雾/可燃气体： MQ-2

离线语音： CI1302

433 发射： LT445

红外收发： CHQ0038+IR333A*4

CAN通讯： SN65HVD230DR

电源： TLV62568DBVR

这里面有个大坑差点没爬上来，CAN死活无法通讯：

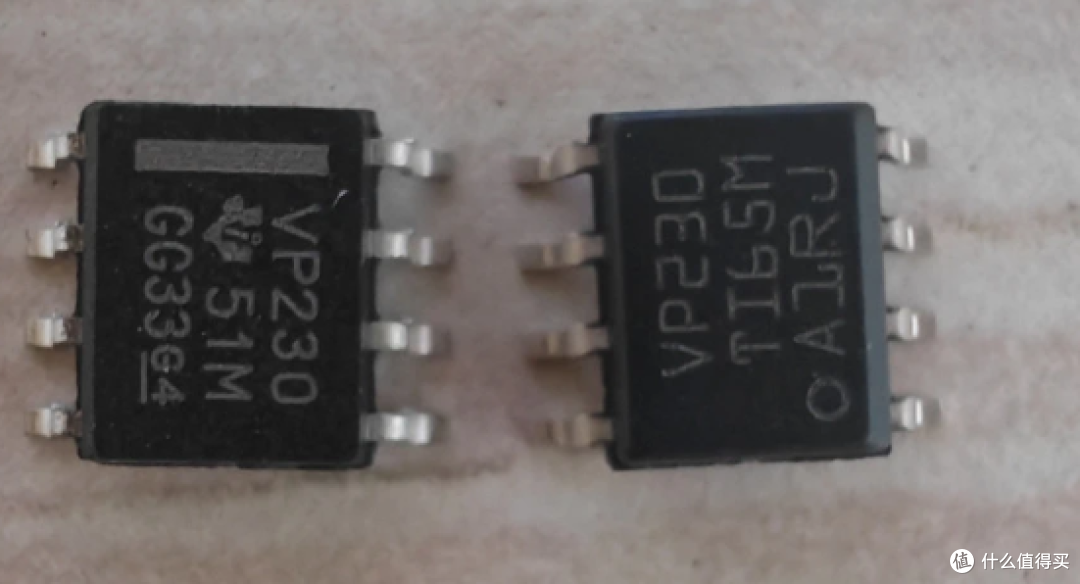

CAN芯片SN65HVD230DR在某宝上不敢说全是假货，可能99%是假货，我一度怀疑过PCB画错了，嘉立创拉了、电烙铁温度高了、买到假网线了、春节上香虔诚度低了，谁能想到当初这几毛钱一个的芯片能有假的呢，所以买芯片，甭管他几分还是几元，尽量绕开某宝。

谁真谁假

三、画板和打样

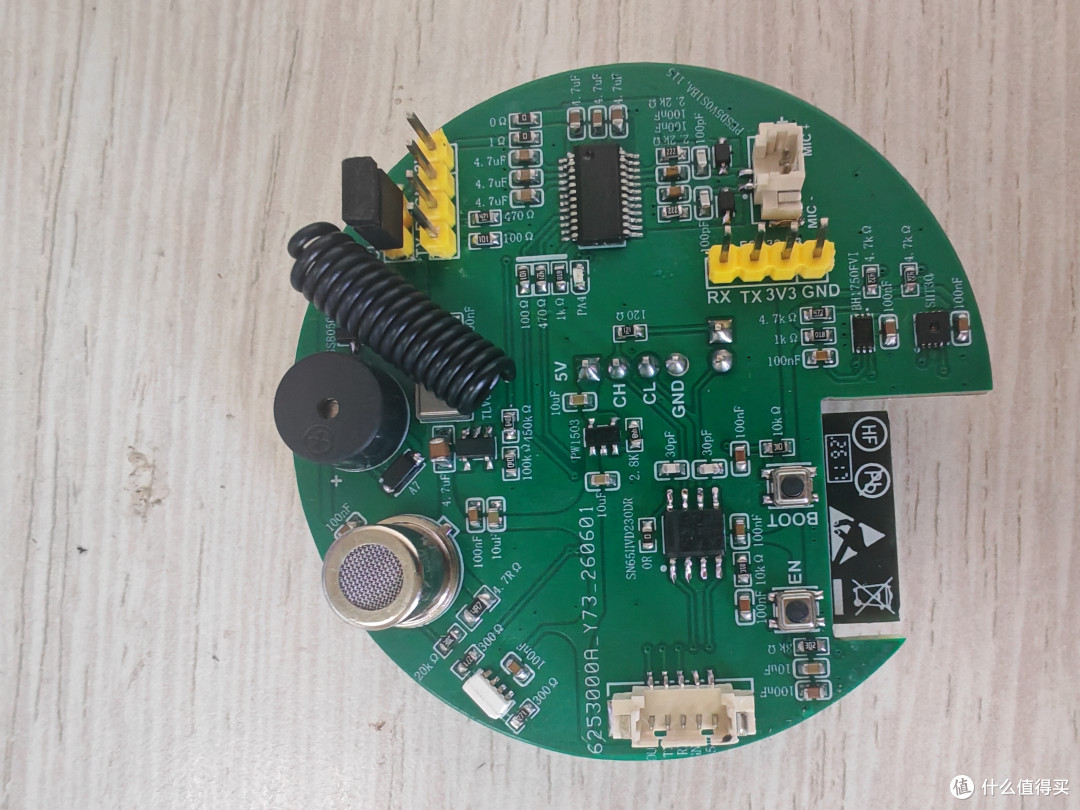

用嘉立创 EDA，免费且正版，其他我也没用过，打样当然是用每月2张的免费劵，需要注意的是，涉及到温度传感器，一定要远离热源，PCB会被主控等器件升温，如果不做好热隔离，温度传感器采集的温度不准确，楼主一开始为了追求小巧，设计的圆形pcb，各器件都很紧凑，双面焊接，看起来不错，调试时就卡在温度传感器上，会比室温高10多度甚至20多度，因为这个也差点没抬起来，怀疑过器件、怀疑过焊接、又看见网上说要水培什么的，谁知道呢，没经历过这些。

四、焊接

同志，13元的电烙铁，8元包邮的焊锡丝真不能用，他会让你陷入自我怀疑，吃了几十年的红苕稀饭，现在居然焊不稳几颗芯片，这2年折腾下来，对于工具的选择和配置，有点说法：

必须的焊接工具：电烙铁、热风枪，镊子，加热台感觉没必要，买了没用几次；

必须的调试工具：万用表

必须的辅材：焊锡丝、助焊剂、洗板水、海绵块、高温胶布、吸锡带、吸锡枪

条件允许的话买个电子放大镜，楼主使用手机的微距功能，焊接完后挨个检查一下是必须做的事。

五、编程和烧录

ESPHome 的好处是，你基本不用写代码，写 YAML 就行。但也不要被这句话迷惑了，esphome官网组件包含的器件很有限，最终还是会绕到c语言上，不过好在现在的AI很强大，就这种应用的编程需求，是个人感觉都能拿下。

yaml语言类似这样：

esphome: name: ceiling-hub friendly_name: 吸顶中枢 esp32: board: esp32-s3-devkitc-1 variant: esp32s3 framework: type: esp-idf # 语音必须用 esp-idf，arduino 带不动 psram: mode: octal # 必须 octal，quad 会爆音频缓冲 speed: 80MHz i2c: sda: GPIO8 scl: GPIO9 scan: true

六，最终效果

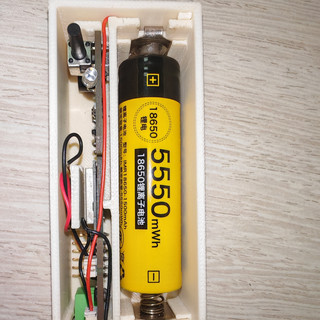

所谓一通百通，2年肯定不可能只是捣鼓了这一个传感器，还捣鼓个配套的主控，配合传感器数据来实现房屋灯光、空调、插座等的智能化控制，目前效果是不依赖网络、不依赖蓝牙、不需要任何其他主机（比如homeassistant）的情况下运行，实现的功能有：

1、语音开关空调（长虹空调，通过红外控制），空调温度根据室外温度自动设定；

2、语音控制灯光、插座等；

3、在房间里抽烟的话他会报警，召唤神兽过来及时制止（非常棒）；

4、最主要的是清爽了，原来所有乱七八糟的传感器都装进了这一个盒子里面，当然，从此以后网络的好坏与我无关了。
