钢结构焊缝无损检测 EPOCH 700 超声波探伤仪检测原理？

Evident EPOCH700 探伤仪用于钢结构焊缝的脉冲回波检测原理，拆解脉冲发射、信号采集、DAC 评定、数据记录整套仪器工作逻辑。

钢结构建筑、厂房钢架、桥梁钢构、起重设备钢构件的焊接焊缝，会产生裂纹、未熔合、未焊透、夹渣、气孔等内部缺陷。这些埋藏在焊缝内部的缺陷肉眼无法识别，却会直接降低钢结构整体承载能力，在荷载交变作用下逐步扩展，带来结构坍塌的重大安全隐患。超声波无损检测是钢结构焊缝最主流的检测手段，Evident（原奥林巴斯）EPOCH 700 常规超声探伤仪广泛应用于各类钢结构焊缝的实验室检测以及工地现场探伤。很多检测人员在使用设备时，只熟悉按键操作，对底层检测原理、仪器硬件对应的工作逻辑了解不多，从基础超声物理原理出发，讲解钢结构焊缝超声探伤通用原理，同时拆解 EPOCH 700 各个核心模块在钢结构焊缝检测当中的工作机制，帮助使用者看懂波形、理解参数，减少误判漏检。

钢结构焊缝超声波探伤的底层物理基础是脉冲‑回波超声反射原理。探伤仪主机给探头压电晶片施加电脉冲激励，压电材料将电信号转换为高频机械振动，生成超声波。超声波通过耦合剂传入钢结构母材与焊缝金属内部，声波会以固定声速在钢材中传播。当超声波传播过程中遇到两种不同声阻抗介质的分界面时，就会发生反射。钢材和空气的声阻抗差异巨大，如果焊缝内部存在裂纹、未熔合这类缺陷，缺陷内部充满空气，绝大部分超声波能量就会发生反射，反射回来的声波再次作用到探头晶片，晶片把机械振动转回电信号，探伤仪接收电路对电信号放大处理，最终以 A 扫描波形的形式展示在屏幕上。

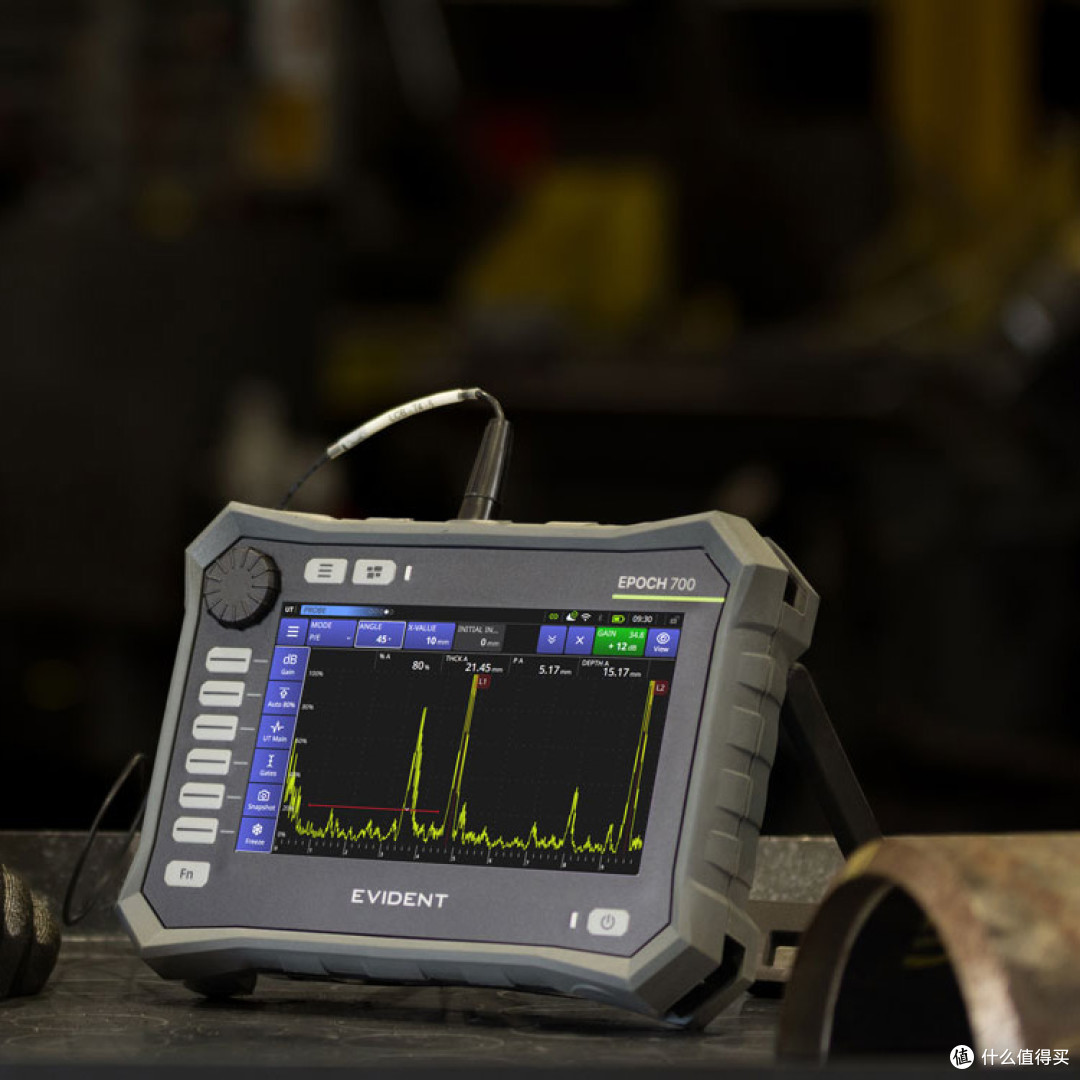

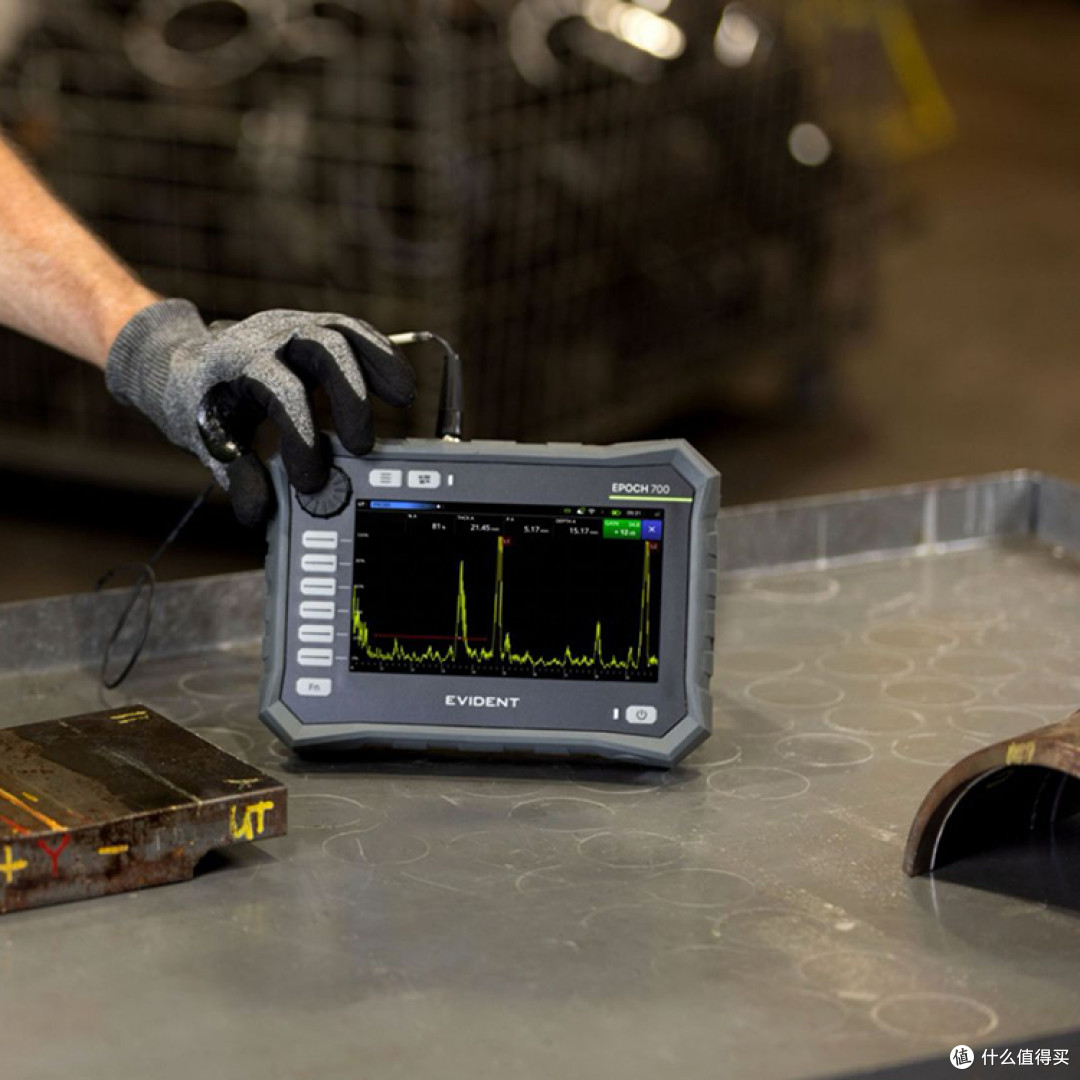

A 扫描波形的横轴代表超声波传播时间，换算后对应缺陷的声程、深度、水平距离，用来定位缺陷在焊缝当中的具体位置；波形纵轴代表回波信号的振幅高度，用来判断缺陷反射能力，作为缺陷当量大小定量评估依据。如果焊缝内部完好没有缺陷，超声波会一直传播到工件底面，产生底面回波；焊缝中间位置不会出现异常波峰。一旦焊缝内部存在危害性缺陷，就会在始波和底波之间出现额外的缺陷回波，检测人员根据回波出现的位置、波幅高低、波形动态特征，完成缺陷的定位、定量、定性初步判断。钢结构焊缝大多使用斜探头检测，利用折射横波扫查焊缝熔合线、焊缝根部，横波斜探头让超声波以设定折射角度斜射入焊缝，覆盖焊缝全截面，解决焊缝余高遮挡，直探头无法扫查焊缝内部的难题。

EPOCH 700 探伤仪整套硬件系统，就是围绕这套脉冲回波原理完成信号发射、接收、数字化处理、计算显示。整套系统可以分为脉冲发射单元、信号接收放大单元、数字化采集单元、算法评估单元、人机存储输出单元五大模块，每个模块都对应钢结构焊缝检测的实际需求。

第一部分是 PerfectSquare™可调方波脉冲发生器，属于信号发射源头。仪器输出电脉冲激励探头晶片产生超声波，脉冲电压分为 100V‑400V 四档，脉冲宽度可在 20 纳秒到 5000 纳秒区间自由调节。针对薄型钢结构焊缝，设置窄脉冲，减少始波拖尾，降低近表面盲区，识别焊缝根部浅层缺陷；针对厚板钢结构构件，调宽脉冲宽度，提升发射超声能量，增强声波穿透能力，让超声波可以穿透厚大母材。脉冲阻尼分为 50Ω 与 400Ω 两档，当探头余振大、波形拖尾严重时，切换高阻尼，抑制脉冲余振干扰，让焊缝各个界面回波分得更清楚。脉冲重复频率可以在 10Hz‑2000Hz 调整，工地现场手动扫查焊缝，不能设置过高重复频率，避免不同位置回波互相叠加造成波形重影，干扰焊缝缺陷判读。

第二部分为高动态信号接收单元。钢结构焊缝现场检测环境复杂，钢结构晶粒散射、现场电磁干扰都会引入大量噪声，同时距离探头远近不同的缺陷，回波信号强弱差距很大。EPOCH 700 配备 24 位 A 扫描数字化采集接收器，增益调节 0‑110dB，调节步进 0.1dB，振幅最大支持全屏高度 800% 显示。高动态范围的核心作用，就是既可以捕捉焊缝深处微弱缺陷回波，又不会让强回波发生饱和削波失真。很多普通探伤仪开大增益之后，强回波直接被削平，无法读取真实波幅，会直接造成焊缝缺陷定量错误。23 组内置数字滤波器可以匹配探头工作频率，滤除钢材晶粒散射带来的草状杂波，提升缺陷回波信噪比，对于铸件钢结构、粗晶焊缝检测效果提升尤为明显。检波模式支持全波、正负半波、射频原始波形显示，钢结构焊缝常规检测一般使用全波检波，需要精细分析回波形态时，可以切换射频模式查看原始信号。

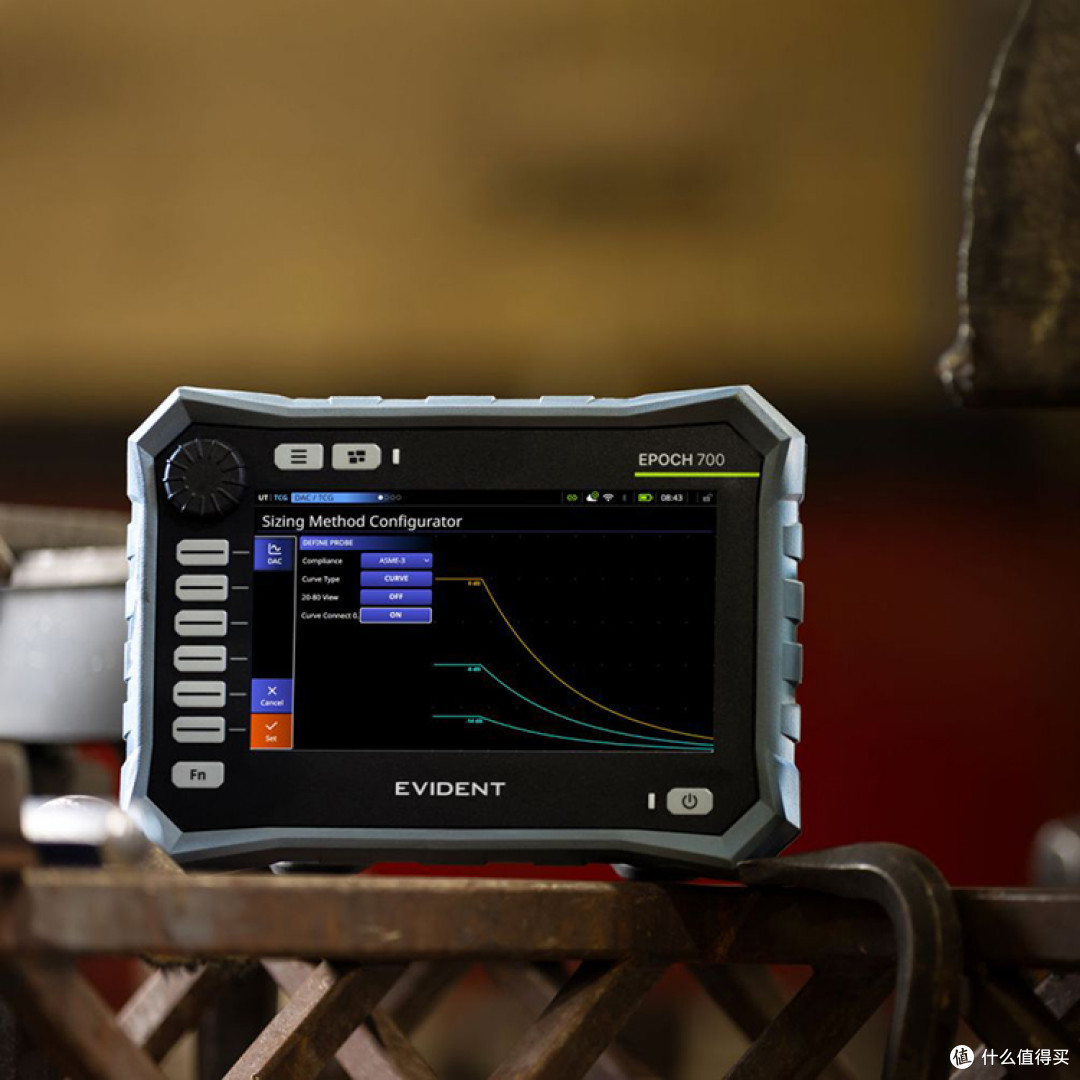

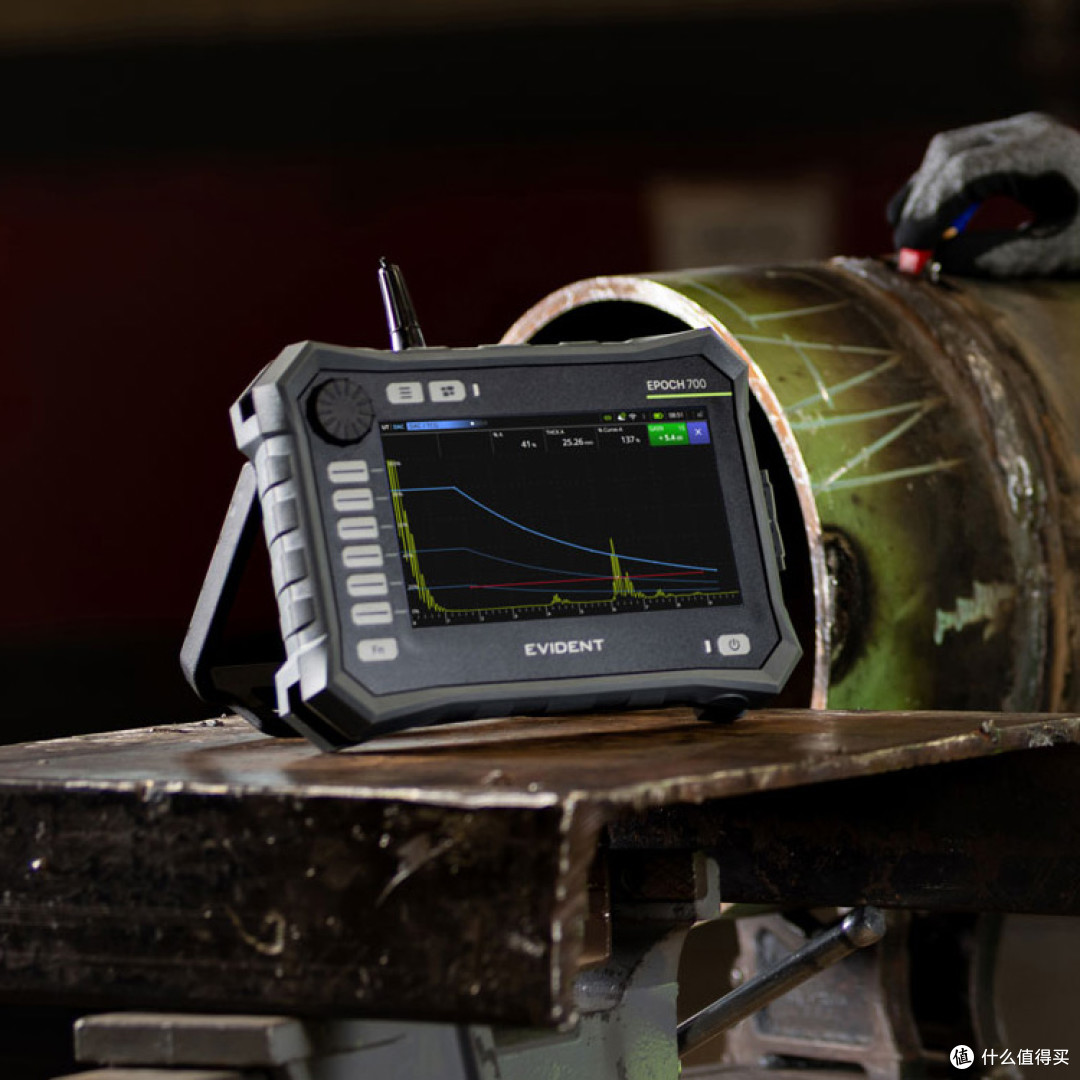

第三部分是校准与曲线算法处理单元，这也是钢结构焊缝定量检测的核心。仅仅看到回波波形还不足以完成评判，需要依靠对比试块完成仪器校准。EPOCH 700 根据输入的钢材声速、探头零点、探头折射角度，自动完成声程、深度、水平距离换算，把 A 扫描时间轴转化为焊缝几何尺寸。仪器内置 DAC/TCG 距离波幅校正功能，完全适配 GB/T11345、ASME 等钢结构焊缝检测标准。DAC 原理是：同样大小的人工反射体，放置在钢材不同深度，声波传播距离越远，能量衰减越大，回波高度会随之下降。DAC 曲线把不同深度同等反射体回波最高点连成参考基准线，再生成评定线、定量线、判废线。检测焊缝时，缺陷回波落在不同区间，对应记录、定量或者判废。仪器同时支持 DGS/AVG、AWS D1.1/D1.5 评定方法，适配不同钢结构项目验收规范。仪器自带声线追踪可视化，输入板厚、探头角度，把 A 扫描读到的缺陷声程映射到焊缝坡口几何图形，直观看到缺陷处在焊缝根部、熔合线还是热影响区，降低检测人员计算负担。双独立缺陷闸门加上接口闸门，可以设置报警阈值，扫查焊缝过程中一旦回波超过闸门阈值，仪器自动报警提示检测人员。

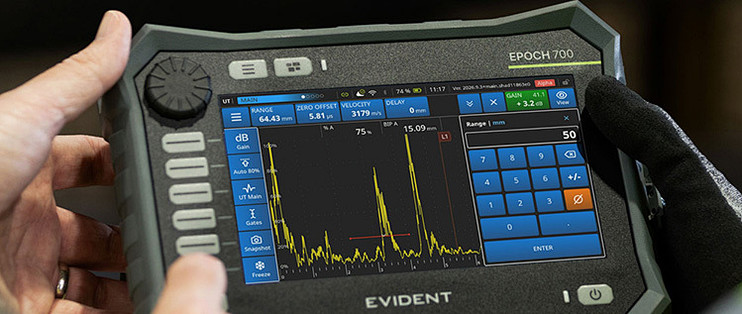

第四部分为人机交互、数据记录与存储单元，把采集计算完成的检测信息呈现给检测人员。7 英寸高分辨率屏幕输出 A 扫描波形，户外强光工况依旧清晰分辨焊缝细小回波。独有的触摸屏 + 实体按键 + 飞梭旋钮组合，工地戴手套、手上沾耦合剂也可以操作仪器调节闸门、增益。仪器可以记录最长 30 秒，每秒 60 帧动态 A 扫描，扫查到焊缝可疑缺陷，录制完整动态波形，记录探头移动过程当中波形变化，辅助区分真实缺陷和伪信号。作为首款支持.nde 开放格式的便携探伤仪，每一次焊缝检测，原始波形、全套校准参数、DAC 曲线配置全部封装保存，存储在本机 64G 大容量存储空间，原始文件可以在本机回看，也可以导入电脑软件复核，不再只依靠拍照截图留存证据。机载报告功能，无需外接电脑，仪器本机直接生成钢结构焊缝检测结构化报告，记录构件编号、焊缝编号、缺陷深度、当量大小，配合蓝牙、Wi‑Fi 实现无线报告传输。仪器基于 UNIS 软件平台，已经调试好的钢结构焊缝检测方案可以保存，同类型钢构件检测直接调用方案，减少重复校准时间。

理解仪器检测原理，还要分清真实缺陷波形和钢结构焊缝伪缺陷波形。焊缝余高、焊缝坡口界面、焊疤都会产生伪回波，并不是真正危害性缺陷。依靠 EPOCH700 的声线追踪功能，结合探头移动时波形的动态变化，就可以区分伪信号和真实缺陷。同时要注意，整套检测原理成立的前提是做好仪器校准，每次更换探头、环境温度出现明显变化，都要使用钢结构对比试块复核零点、声速、DAC 曲线，校准参数错误，即使仪器硬件性能再好，缺陷定位定量结果依然会出现严重偏差。

EPOCH 700 完成钢结构焊缝无损检测，底层依靠脉冲‑回波超声反射物理原理，仪器内部通过可调方波脉冲发射超声波，高动态 24 位采集单元接收焊缝反射回波，经过数字化运算、DAC 曲线算法完成缺陷定位定量，最后完成波形显示、动态记录、报告输出。弄懂这套完整原理，检测人员不再是单纯机械式操作按键，能够看懂波形背后物理含义，更好应对钢结构工地复杂焊缝，降低误判漏检概率，保障钢结构焊缝检测结果的准确性。
