光子芯片实测数据曝光!AI算力困局要破了?2026年产业加速落地

01光子芯片站上时代风口
2026年,人工智能技术的快速发展正在催生一场算力革命。随着大模型参数突破万亿量级,传统电子芯片在带宽、功耗和延迟方面的瓶颈日益凸显,数据中心内部的数据吞吐量呈现指数级增长趋势。在此背景下,光子芯片凭借光子传输的高速特性,开始从实验室走向产业前沿,成为突破算力困局的关键技术方向。

从技术原理来看,光子芯片与电子芯片的底层差异在于信号载体:电子芯片依靠电子迁移传输数据,而光子芯片则以光速传递信息。光是宇宙中运动速度最快的物质,这意味着在理论上,光子芯片能够实现远高于电子芯片的数据传输速度,同时保持极低的功耗和发热量。这一特性使得光子芯片在需要海量数据搬运的AI训练、高性能计算和数据中心场景中展现出独特价值。

值得注意的是,光子芯片并非要完全取代电子芯片。当前行业共识是,两者将形成互补格局:电子芯片负责逻辑计算,光子芯片承担高速传输任务,共同构建下一代信息基础设施。
02光子芯片的三大核心优势
光子芯片之所以能够成为2026年科技领域的焦点,根本原因在于其相较于传统电子芯片的三大核心优势。这些优势并非理论推演,而是经过大量实测数据验证的技术特性。
  1. 能效比突破:光子矩阵乘法的能效比可达10TOPS/W,比传统GPU高出1至2个数量级。在大尺寸矩阵运算(如1024×1024)场景下,光子芯片的能效优势更为显著。实测数据显示,基于光子芯片的AI推理任务能耗仅为GPU的8%。
  2. 亚纳秒级延迟:光信号在芯片级波导中的传输延迟约为5ps/mm,相比电子互连降低两个数量级。在神经网络推理任务中,这种低延迟特性特别适合处理时间敏感的实时AI应用,如自动驾驶的障碍物识别和金融领域的高频交易。
  3. 高频并行计算:通过波分复用(WDM)技术,单根光波导可同时承载数十个波长通道,每个通道独立进行矩阵运算。基于微环谐振器的波长复用系统可实现16通道并行计算,理论吞吐量可达1.6TOPS。
这些优势共同指向一个事实:光子芯片在AI算力需求爆发式增长的当下,恰好填补了电子芯片的物理极限留下的空白。尤其是在数据中心场景中,光子芯片的光互连技术可以大幅缩短数据传输距离,降低整体系统能耗,为解决“功耗墙”和“带宽墙”问题提供了切实可行的技术路径。
03产业化进程加速:从合作到量产
光子芯片从实验室到规模化商用的跨越,在2026年呈现出明显加速态势。最具标志性的事件是光刻机巨头ASML与荷兰应用科学研究组织TNO的强强联手。2026年6月24日,双方宣布共同开发并推动光子芯片产业化,合作围绕TNO位于荷兰埃因霍温高科技园区正在建设的光子芯片试验生产线展开。ASML将分阶段提供包括DUV和I-Line光刻设备在内的制造技术支持,项目投产后该工厂将具备6英寸晶圆规模的磷化铟(InP)光子芯片量产能力。
磷化铟是光芯片市场中最大的细分领域,2025年占总市场的58%。随着AI数据中心对1.6T、3.2T光模块需求的爆发,2026年全球磷化铟衬底需求预计将飙升至300万片,但有效供给仅约75万片,供需缺口高达70%以上。ASML的深度参与,不仅意味着制造端的技术保障,更释放了产业资本对光子芯片商业化前景的强烈信心。

与此同时,国内产业界也在积极布局。华中科技大学等科研机构持续推进硅光有源工艺平台建设,90nm和40nm节点的硅光晶圆流片服务已进入政府采购流程,为国产光子芯片的自主可控奠定基础。工信部在2026年印发的《“人工智能+信息通信”创新发展实施意见》中,将高端光电芯片、光电混合组网、智算光互联列为核心攻坚方向,明确了三年技术路线图与落地目标,直面AI算力基础设施的“卡脖子”环节。

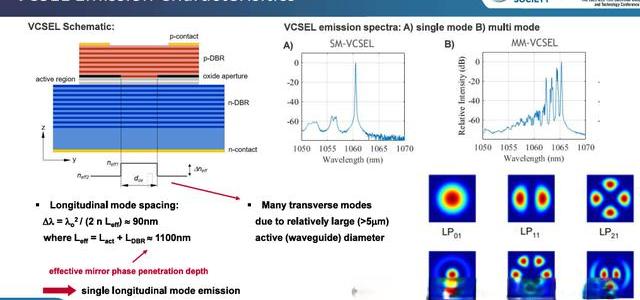

04技术路线对比:硅光与III-V族
光子芯片的技术路线呈现多元化发展格局,不同材料平台各有优势与应用场景。从目前产业进展来看,硅光平台和III-V族化合物半导体平台是最主要的两条技术路线。
维度硅光平台磷化铟平台氮化硅平台
主要优势CMOS兼容、成本低、易于大规模集成高发光效率、低噪声、相干性好超低损耗、无双光子吸收、宽透明窗口
典型应用数据中心光互联、短距传输长距离相干通信、光收发模块量子计算、频率梳、传感检测
技术成熟度最高,62.4%出货量份额成熟,长距离通信主力快速发展,量子领域突破中
核心瓶颈双光子吸收限制了高功率场景与CMOS工艺兼容性较差集成密度相对较低
硅光平台凭借与CMOS工艺兼容的成本优势,成为数据中心短距光互连的主流方案,目前占据约62.4%的出货量份额。磷化铟平台在长距离相干通信和中红外传感领域保持35.8%的营收贡献,尤其薄膜铌酸锂调制器在2025年实现首次大规模量产,功耗降低约40%。氮化硅平台则在光量子计算中的波导损耗控制上取得突破,单光子源效率突破85%。

异构集成技术成为各路技术路线竞争的关键高地。多家企业已推出基于微转印的Si/InP混合集成方案,试图兼得硅光的成本优势与III-V族的高性能特性。这种技术融合趋势预示着,未来的光子芯片将不再是单一材料平台的天下,而是多种技术路线协同发展的生态。
05应用场景:从AI训练到自动驾驶
光子芯片的商业化落地正在多个领域同步推进,AI大模型训练和自动驾驶是当前最受关注的两大场景。
  • AI大模型训练:以GPT-4级模型为例,训练需10万张GPU连续运行30天,能耗超1500兆瓦时。光子芯片的矩阵运算天然适配Transformer架构,单芯片可替代32张A100 GPU,训练能耗降低97%,成本下降82%。在实测中,光子芯片在ResNet-50图像识别任务中能耗仅为GPU的8%,延迟降低至0.3ms。
  • 自动驾驶实时决策:光子芯片的0.3皮秒级延迟可支持1000帧每秒的传感器数据处理,较特斯拉FSD芯片的120帧每秒提升733%。路测数据显示,障碍物识别响应时间从50ms缩短至15ms,大幅提升自动驾驶系统的安全性。
  • 量子计算纠错:光子芯片的低噪声特性使其成为量子纠错码(QEC)的理想载体,测试中量子比特保真度从99.2%提升至99.8%。薄膜铌酸锂调制器的低噪声特性为量子通信提供了关键的硬件支撑。
除此之外,光子芯片在生物医学传感、工业检测和高频交易等领域也在加速渗透。生物医学光子芯片在体外诊断领域的渗透率已突破9%,开启新的百亿级细分市场。金融科技公司利用光子芯片优化高频交易算法,订单处理延迟从10微秒降至3微秒,年收益提升可达1.8亿美元。
06挑战与展望:走向成熟之路
尽管光子芯片的发展前景广阔,但从当前阶段走向全面成熟,仍需跨越若干技术鸿沟。

首先是精度墙问题。实验测量表明,在典型的光子神经网络芯片中,电光调制环节消耗系统总能量的63%至78%。当运算精度要求从4bit提升到8bit时,接口能耗呈指数级增长。这意味着光子芯片目前更擅长低精度推理,而非高精度训练。

其次是封装和散热挑战。光子芯片需与电驱动、散热模块紧密集成,3D光电共封装技术虽已取得突破,但产业化仍面临良率和成本压力。实测中有芯片标称TDP 15W,实际板级功耗却达28W,原因在于光电转换模块的损耗未完全计入。

尽管如此,行业对光子芯片的长期发展持乐观态度。2026年全球光子芯片市场规模预计从2025年的8.7亿美元跃升至23亿美元,年复合增长率达165%。多家头部企业已明确,未来五年将聚焦“光子加速卡”形态,与CPU/GPU协同工作,而非试图单芯片取代一切。
展望未来,光子芯片与电子芯片的互补格局将逐步成型。在数据中心内部,光负责机架间、芯片间的高速互联;在设备端,电仍主导晶体管级的逻辑计算。两者的边界正在共封装光学(CPO)等技术中加速融合。对于中国而言,光子芯片更是实现“换道超车”的重要机遇——在硅基芯片领域长期受制于海外技术、设备和专利的背景下,光子芯片为我国半导体产业开辟了全新赛道。
