前言
充电头网拿到了联想拯救者笔记本原装电源适配器，这款适配器输出功率为300W，由台达电子代工。电源适配器为经典扁平造型，输入端为品字接口，附带1.8米长三插电源线，并自带1.8米长方口输出线。
电源适配器支持100-240V交流输入，输出规格为20V15A，输出功率为300W，输出接口为联想专用方口，满足高性能笔记本供电需求。下面就带来联想拯救者笔记本原装适配器的拆解，一起看看内部的方案和用料。
联想拯救者笔记本300W电源适配器开箱

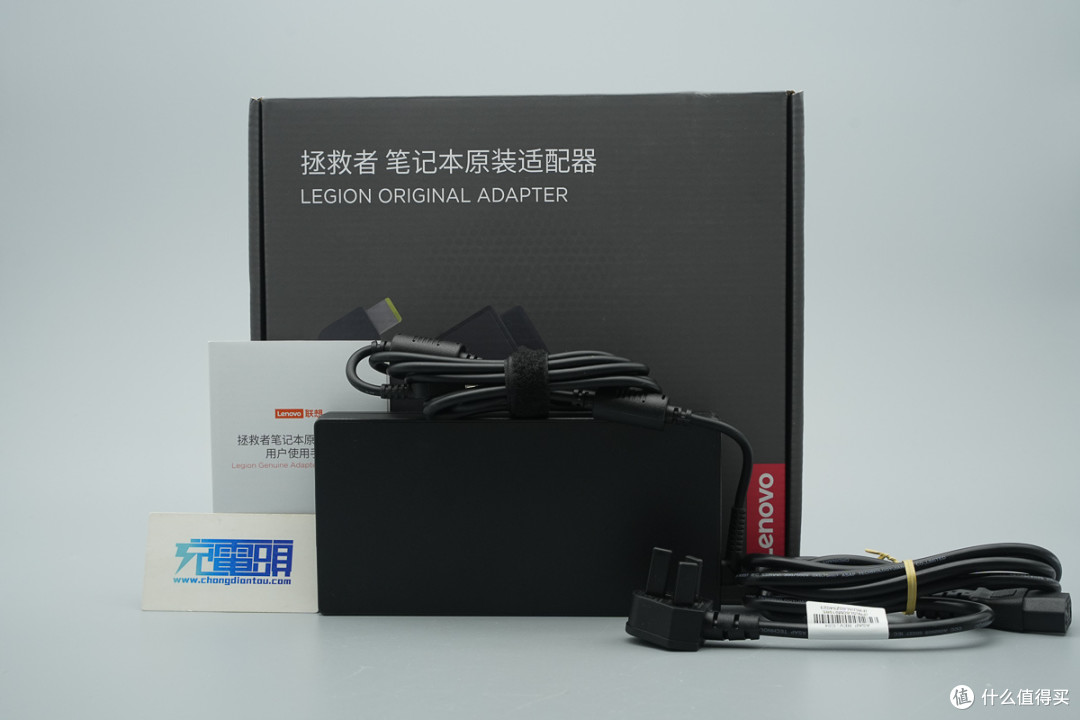

电源适配器采用黑色包装盒，印有适配器示意图和联想LOGO。
包装盒背面印有产品特点。
包装内含电源适配器，电源线和使用手册。
适配器机身为扁平板砖造型，机身外壳磨砂处理。
电源适配器底部粘贴信息标签，四角设有防滑脚垫。
电源适配器 300W 20V
型号：ADL300SDC3A
输入：100-240V~4.5A 50-60Hz
输出：20.0V⎓15.0A 300W
制造商：台达电子工业股份有限公司
制造日期：2025.07
机身四角防滑脚垫特写。
电源输入端设有品字接口。
输出线缆和机身采用折弯设计。
输出线设有屏蔽磁环。
测得输出线长度约为180cm。
方口插头特写，内部设有识别针脚。
测得电源机身长度约为200.2mm。
电源机身宽度约为99.9mm。
电源机身厚度约为25.7mm。
附带的电源线通过捆扎固定。
电源插头为10A 250V~规格。
品字接口同样为10A 250V~规格。
测得电源线长度约为178cm。
电源适配器拿在手上的大小直观感受。
测得电源适配器重量约为868g。
包含电源线的重量约为1036g。
联想拯救者笔记本300W电源适配器拆解
看完了联想拯救者这款电源适配器的开箱展示，下面就进行拆解，一起看看内部的方案和用料。
撕下机身四角的防滑脚垫，内部设有梅花螺丝固定壳体。
拧下固定螺丝，沿接缝拆开外壳，壳体采用超声波焊接固定。
电源输入线通过焊接连接，焊点外套热缩管绝缘。
输出线也通过焊接连接，端子外套热缩管绝缘。
PCBA模块包裹大面积铝合金散热片。
PCBA模块背面也设有铝合金散热片，散热片之间通过卡扣固定，并焊接连接到PCBA模块。
测得PCBA模块长度约为191.8mm。
PCBA模块宽度约为93.9mm。
PCBA模块厚度约为21.2mm。
拆下PCBA模块包裹的散热片，在铝片内部设有铜片导热，对应发热元件打胶并设有导热垫加强散热。
PCBA模块打胶起到加固和散热作用。
背面对应发热元件也涂有导热胶，通过散热片进行散热。
清理掉PCBA模块正反面的胶水，左侧设有电源输入插座，保险丝，安规X2电容，共模电感。下方设有滤波电感，薄膜滤波电容。上方散热片设有整流桥和PFC开关管，下方长条散热片设有LLC开关管。
中间下方设有PFC升压电感，上方设有谐振电感和谐振电容，右方设有LLC变压器，下方设有高压滤波电容，右侧设有滤波电容。
PCBA模块背面设有PFC控制器，PFC整流管，LLC控制器，同步整流控制器，同步整流管，运放和输出检流电阻，对应输入插座，高压滤波电容和变压器位置镂空，降低厚度。
焊接拆下两侧的散热片和开关管，继续进行拆解。
输入端品字插座特写。
输入端保险丝来自诚润，规格为T10A 250V。
安规X2电容来自华容，规格为0.47μF。
共模电感采用扁铜线绕制。
整流桥固定在L形散热片上。
整流桥来自扬杰科技，型号D10JB80A，规格为800V 10A，采用JB封装。
另一颗整流桥型号相同。
薄膜滤波电容来自华容，规格为1μF450V。
滤波电感采用漆包线绕制。
薄膜滤波电容规格为1μF450V。
PFC控制器为台达定制型号，丝印DAP047T，采用SO8封装。
散热片设有PFC开关管，通过压板固定。
PFC开关管来自AOS万国半导体，型号AOW125A60，NMOS，耐压700V，导阻108mΩ，采用TO-262封装。适用于开关电源中PFC，反激和LLC应用，适用于微型逆变器逆变应用。
AOS万国半导体 AOW125A60 资料信息。
两颗取样电阻并联，检测PFC开关管电流。

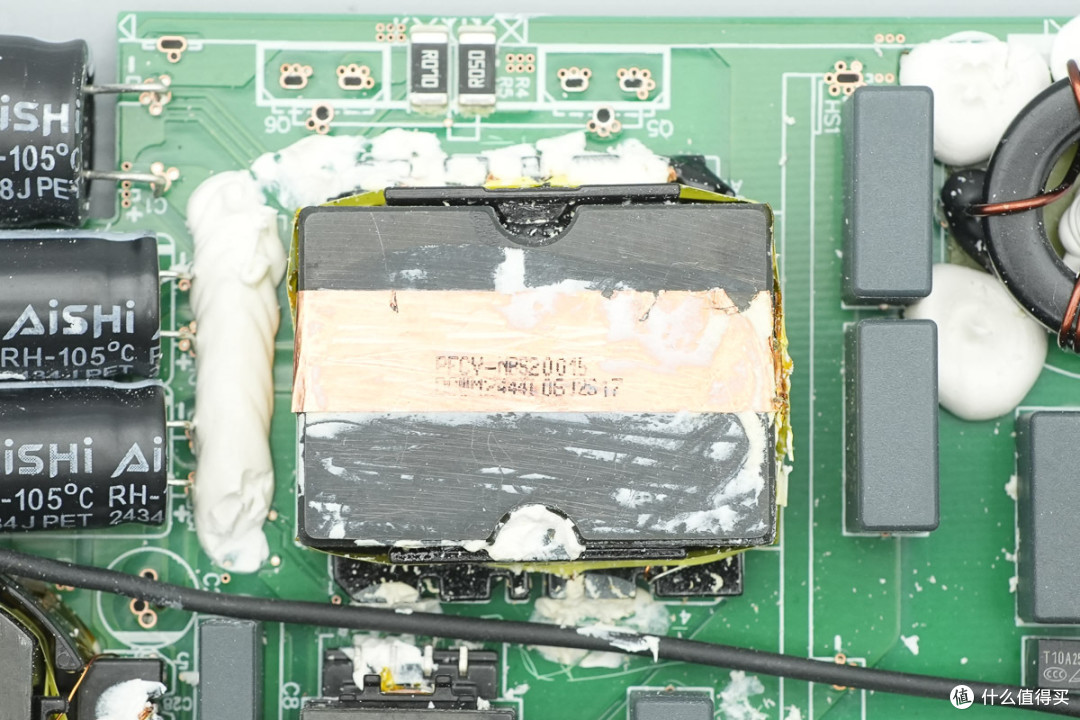

PFC升压电感特写，磁芯缠绕铜箔屏蔽。
设有贴片磁珠抑制高频干扰。
PFC整流管来自瑞能，型号BYV10ED-600P，为超快恢复二极管，规格为600V 10A，采用TO252N封装。
另一颗PFC整流管型号相同。
旁路二极管来自光宝，型号S5MB，规格为1000V 5A，采用SMB封装。
高压滤波电容来自艾华，为RH系列105℃耐热。
其中一颗电容规格为450V120μF。
另外两颗滤波电容规格为450V68μF，滤波电容总容量为256μF。
LLC控制器为台达定制型号，丝印DAP048T，采用SO16封装。
两颗二极管来自扬杰，型号ES1D，规格为200V 1A，采用SMA封装。
为主控芯片供电的滤波电容来自艾华，为RJ系列长寿命电解电容。
规格为35V220μF。
谐振电容规格为0.022μF630V。
谐振电感采用利兹线绕制。
LLC开关管通过压板固定在散热片上。
LLC开关管来自英飞凌，丝印6R165P，型号IPI60R165CP，NMOS，耐压650V，导阻165mΩ，采用TO262封装。
LLC变压器采用利兹线绕制，磁芯缠绕铜箔屏蔽，并设有塑料壳绝缘。
蓝色Y电容料号CT7471KB。
亿光 EL1013光耦用于输出电压反馈。
同步整流控制器来自恩智浦，型号TEA1995T，芯片内置两个驱动器用于LLC开关电源同步整流，外围元件精简，采用SO8封装。
同步整流管来自意法半导体，丝印140N6F7，型号STD140N6F7，NMOS，耐压60V，导阻3.8mΩ，采用DPAK封装。
输出滤波电容来自艾华，为RZ系列长寿命电解电容。
电容规格为25V470μF，共使用6颗并联。
运放来自光宝，丝印B4310P，型号LB4310，芯片内置双运放和电压基准，用于输出电压和输出电流控制，采用SOP-8封装。
两颗3mΩ电阻并联，用于输出电流检测。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上联想拯救者300W电源适配器的核心器件清单，方便大家查阅。
联想拯救者笔记本300W电源适配器采用经典扁平造型，支持100-240V交流输入，输出规格为20V15A。适配器输入端设有品字接口，附带1.8米长三插电源线，输出为自带线设计，输出接口为联想专用方口，输出线长度约为1.8米。
充电头网通过拆解了解到，电源内部采用PFC+LLC+SR高效架构，使用台达DAP047T PFC控制器搭配PAD048T LLC控制器，同步整流控制器采用恩智浦TEA1995T。PFC开关管采用AOS万国半导体AOW125A60，PFC整流管使用瑞能BYV10ED-600P，LLC开关管型号IPI60R162CP，同步整流管使用意法半导体STD140N6F7。
电源内部使用艾华电容用于高压滤波和输出滤波，使用光宝LB4310运放用于输出恒流恒压控制。功率器件均设有散热片，PCBA模块包裹铝合金散热片，内部元件通过导热胶填充固定，提升散热性能，满足大功率长时间输出场景需求。
