X870E主板中的满级大佬，微星MEG X870E UNIFY-X MAX主板拆解评测
2026-06-11 11:37:49
0点赞
0收藏
0评论
一、前言
在不同品牌、不同型号的X870E主板中，你基本上都能找到各种各样的问题。如果你乍一看一块主板找不到什么问题，那么仔细了解下这块主板的通道分配，那大概率还是会有问题。
毕竟通道分配属于是“二仙桥”X870E主板的老传统问题了，AMD为“二仙桥”X870E主板标配了两颗南桥芯片，就是为了让其获得更加充足的PCIe通道，可以拓展更多的接口和设备。但更加充足的通道也带来了一个新问题，那就是如何合理分配这些通道。而那些分配通道不合理的主板，就能看到各种“冲突”，如果没有冲突的话，那必有浪费，没有充分利用通道。

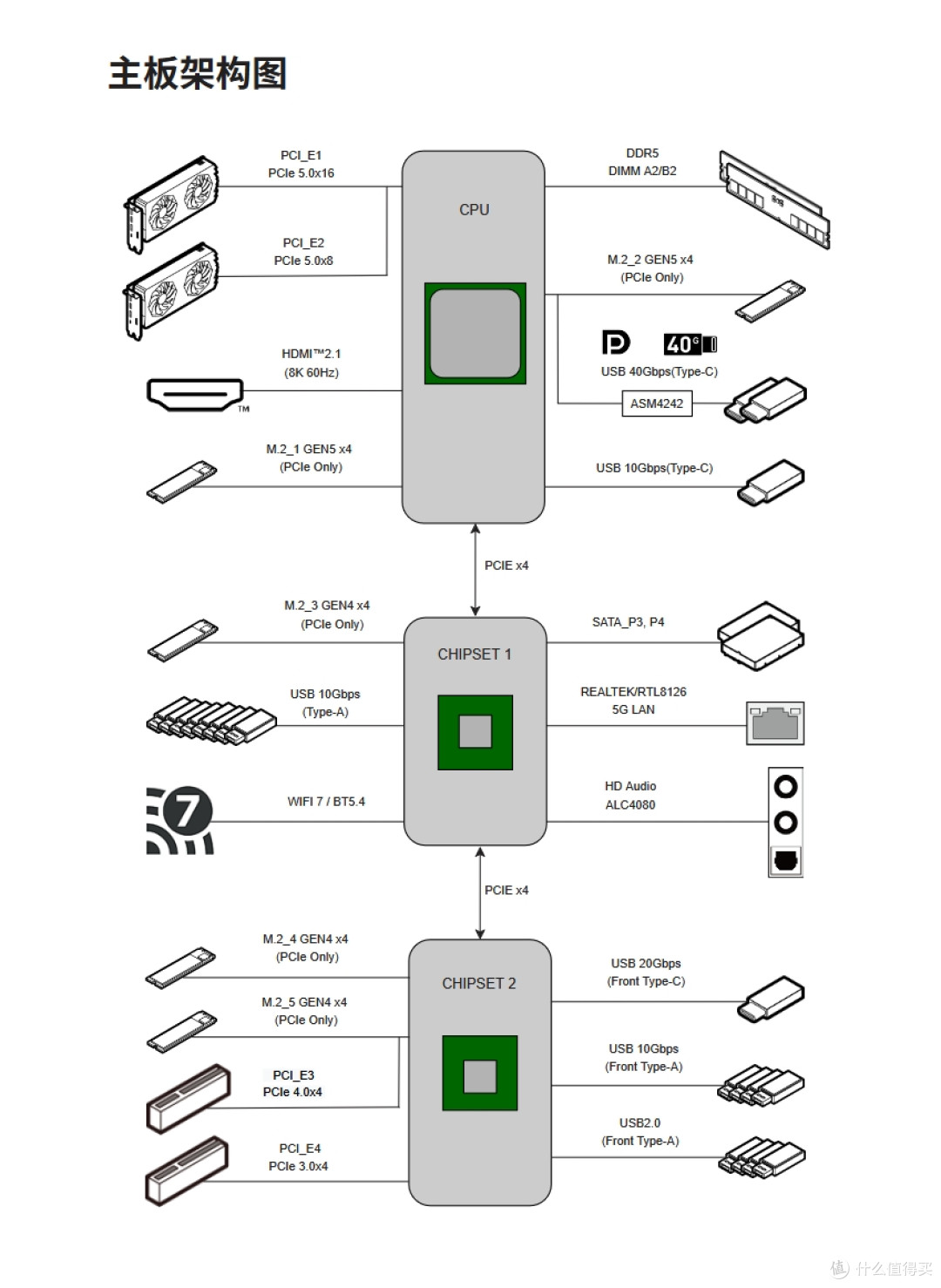

如果你想要找一块硬件配置、用料、设计、超频、通道分配没有任何问题的主板，那么微星的这块MEG X870E UNIFY-X MAX主板，或是一个相对唯一的选择，尤其是通道分配方面，既可以让你充分利用所有通道，还尽可能的避免“冲突”的出现。看看这张主板架构图，你就能体会到微星主板设计师在设计这块主板通道分配方面的一些巧思。其在标配2个PCIe 5.0 x 4的M2插槽的同时，让第二个PCIe 5.0的M2插槽和USB 4接口去共享带宽，简直就是神之一手。
二、微星MEG X870E UNIFY-X MAX主板 开箱
▼主板的包装还是熟悉的手提包，微星高端主板的标配。包装正面有主板的外观图，底部是型号和一些认证LOGO。

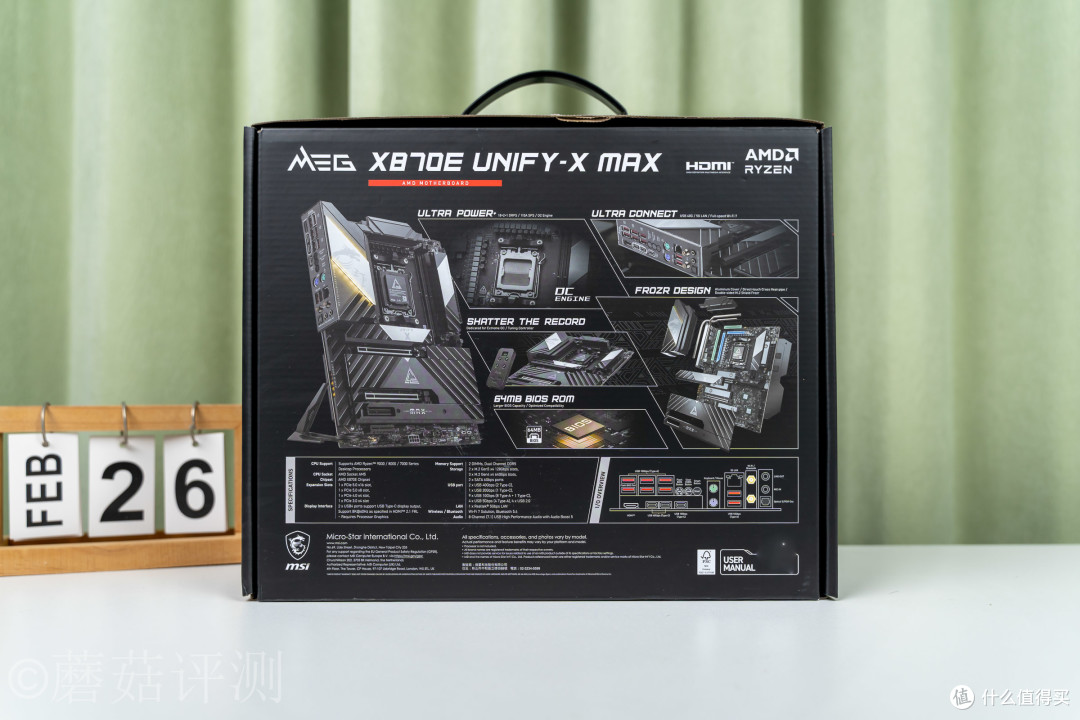

▼包装背面，详细介绍了这块主板的一些特性，底部还详细介绍了主板的通道参数和IO接口细节。

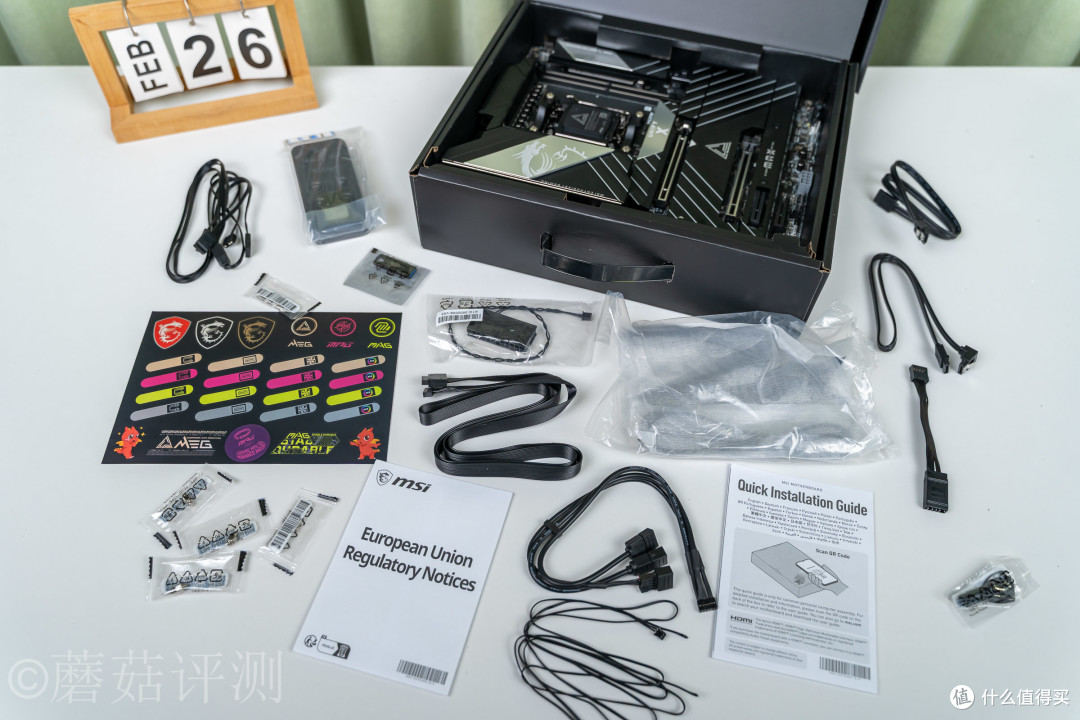

▼包装内部，除了主板和一些说明文件之外，还标配了超频控制器、驱动U盘、EZ CONN转接线、WIFI天线、灯效拓展线、SATA数据线、机箱跳线转接线和一些温度传感器。
三、微星MEG X870E UNIFY-X MAX主板 外观

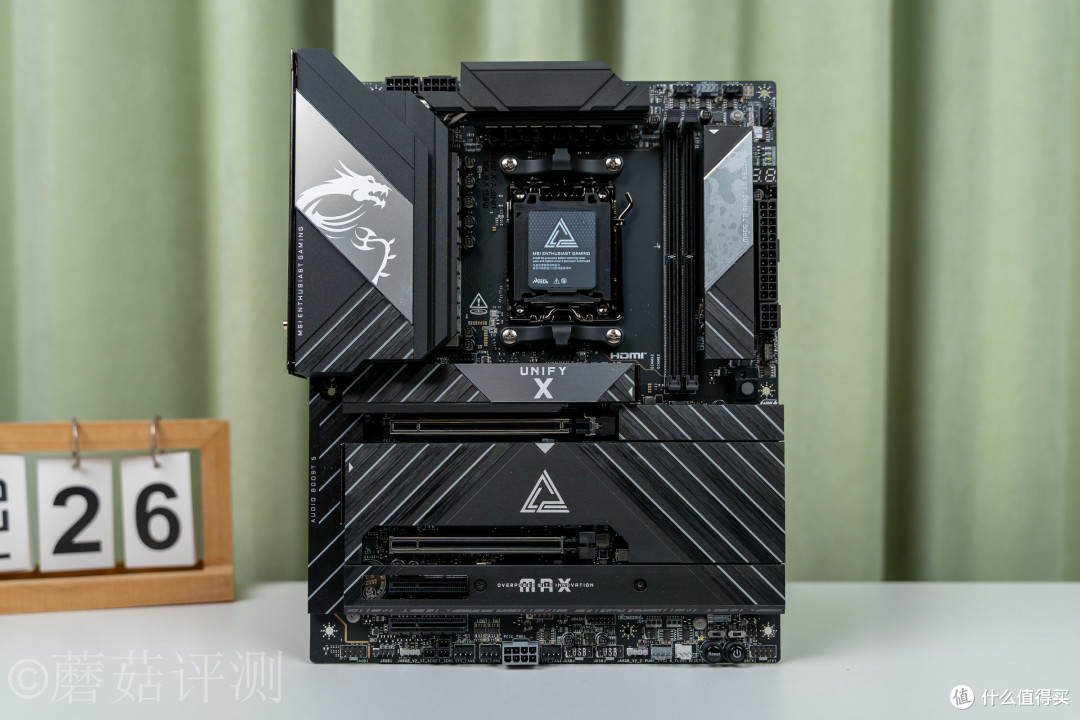

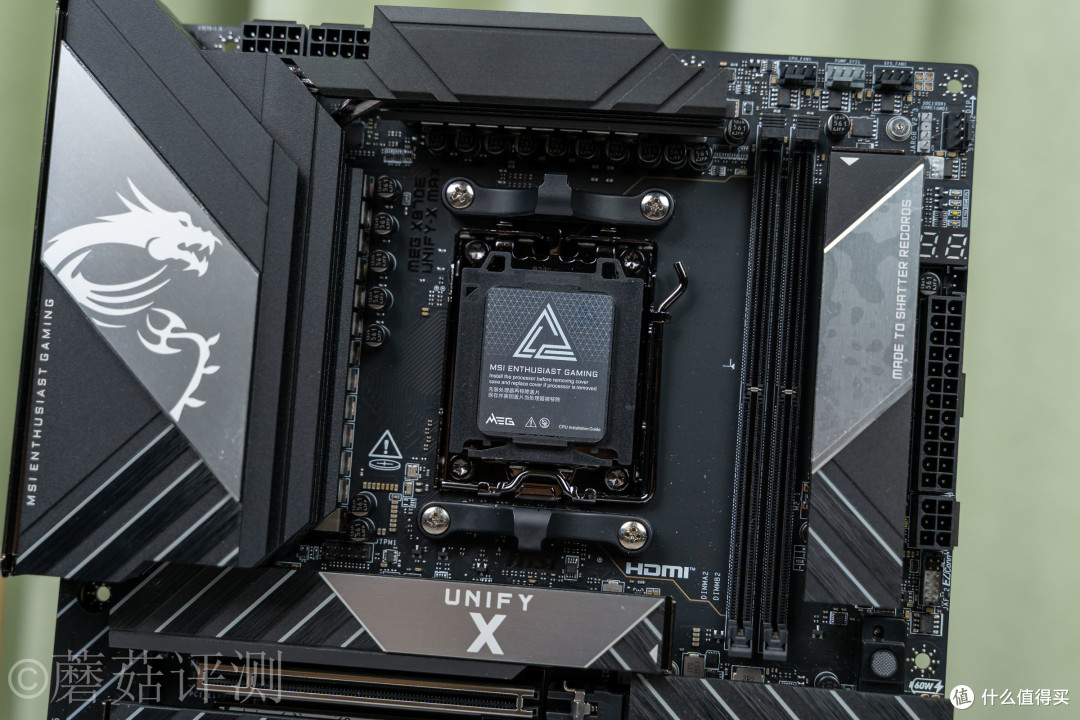

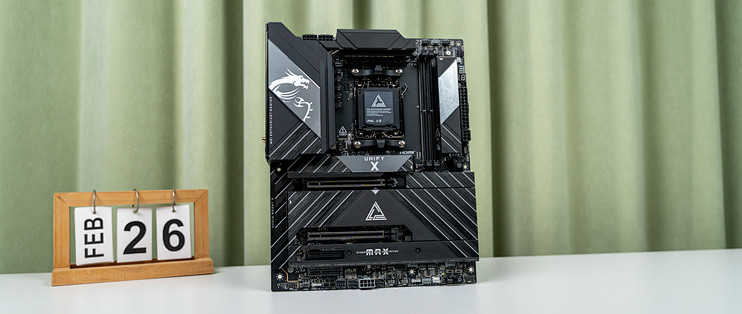

▼主板正面的颜值很漂亮，覆盖有大量的金属件，整体采用黑、灰两种配色，看起来又精致、又低调。

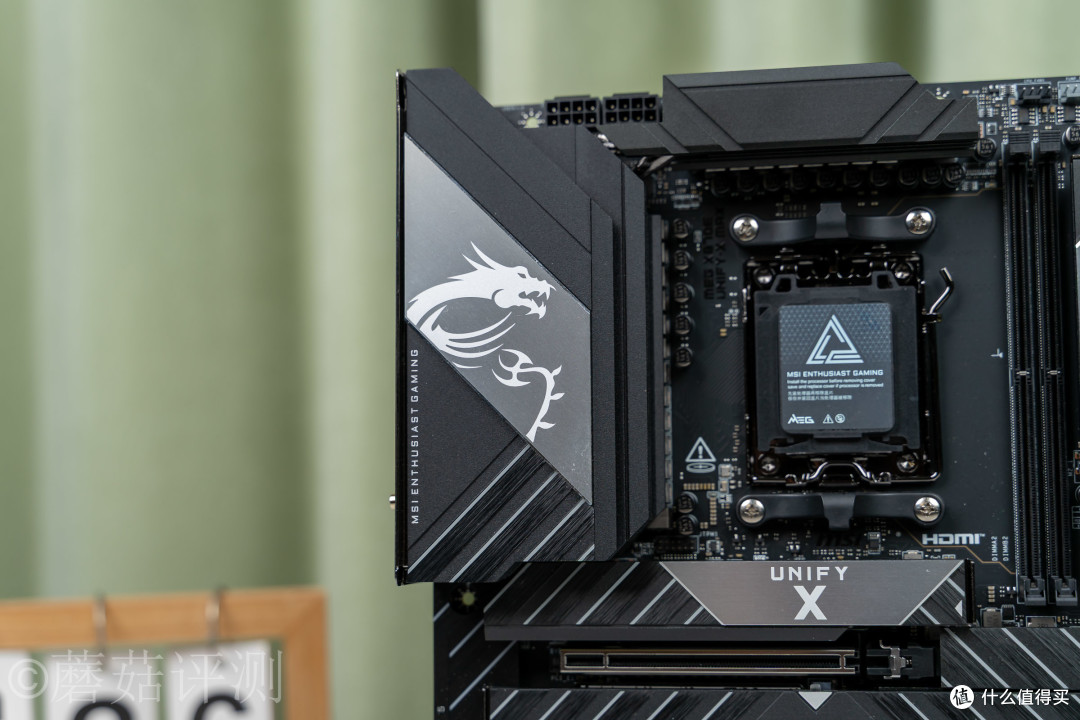

▼主板供电部分覆盖有体积巨大的金属散热件，在左侧金属散热件的表面，有微星经典的龙标LOGO，且是用一大块的铝合金材质做的，上下均有RGB灯带，很漂亮。

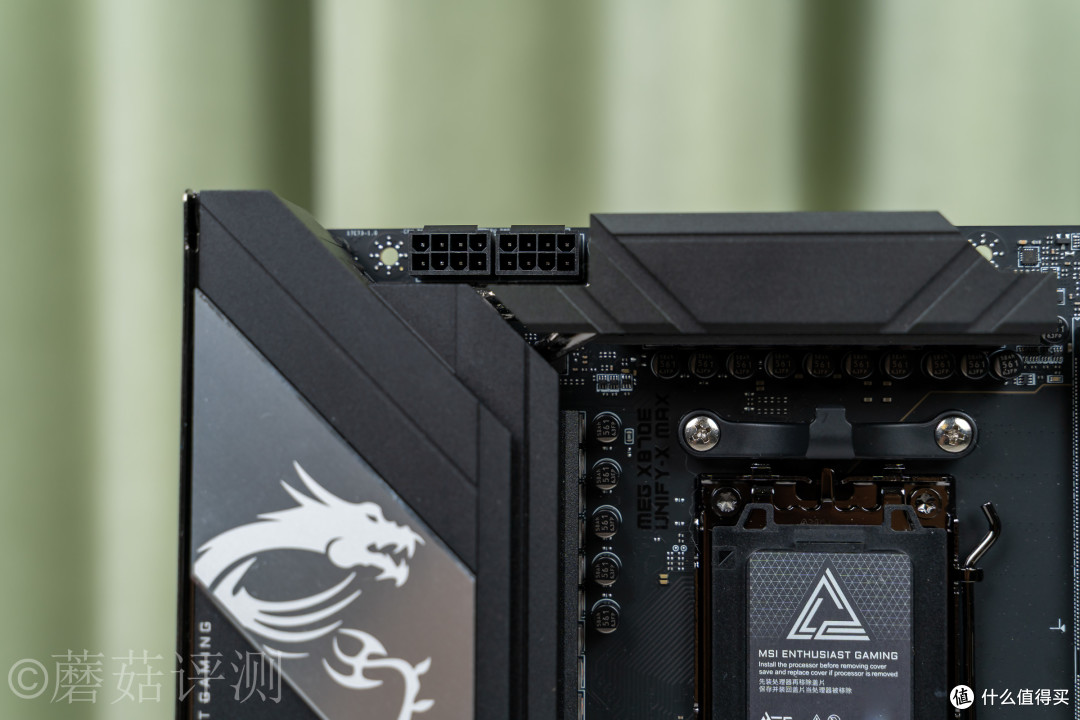

▼主板左上角，是CPU辅助供电插座，采用双8Pin设计。
▼中间是熟悉的AM5插座，顶部有这块主板专属的塑料盖覆盖，保护内部金属触点。

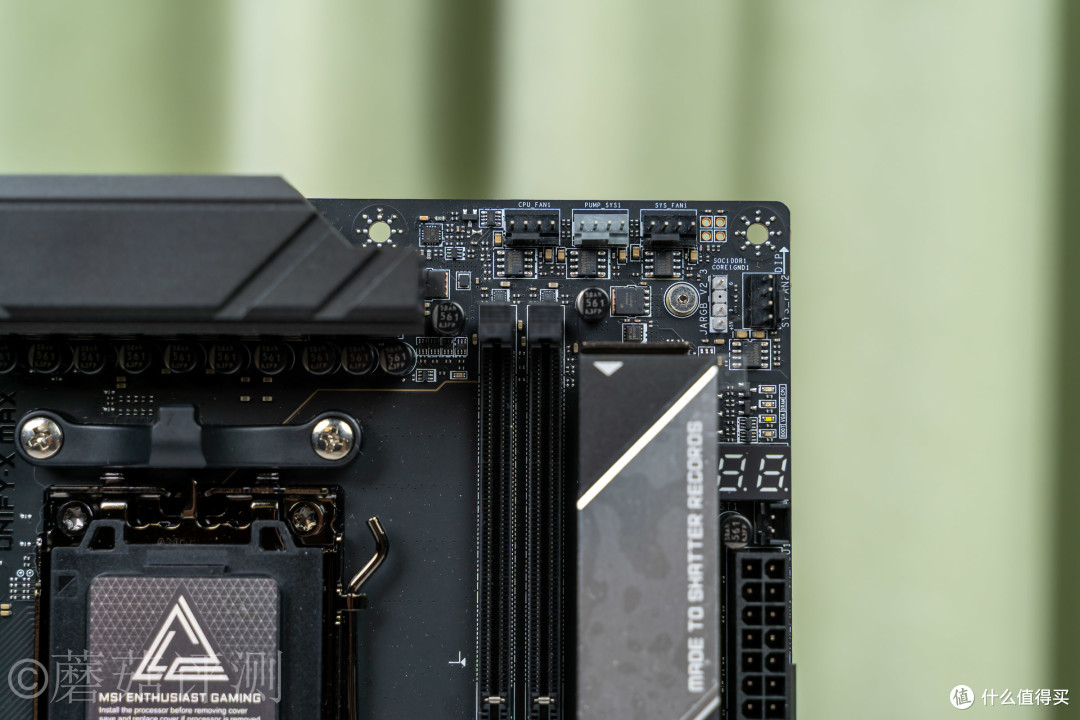

▼主板的右上角，4Pin的风扇供电插座4个，5V三针ARGB灯效插座一个，还有一个DeBug指示灯和一个数字侦错灯。

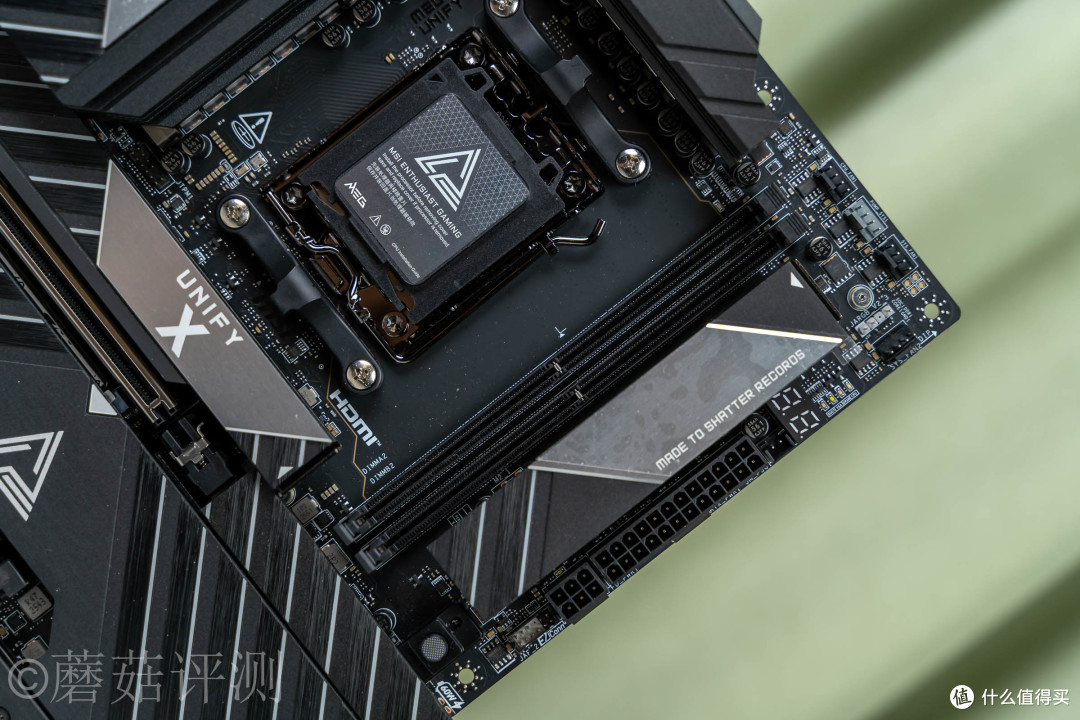

▼主板的内存插槽标配2条，最大支持128GB容量。对于AMD平台来说，2条内存插槽算是优点。

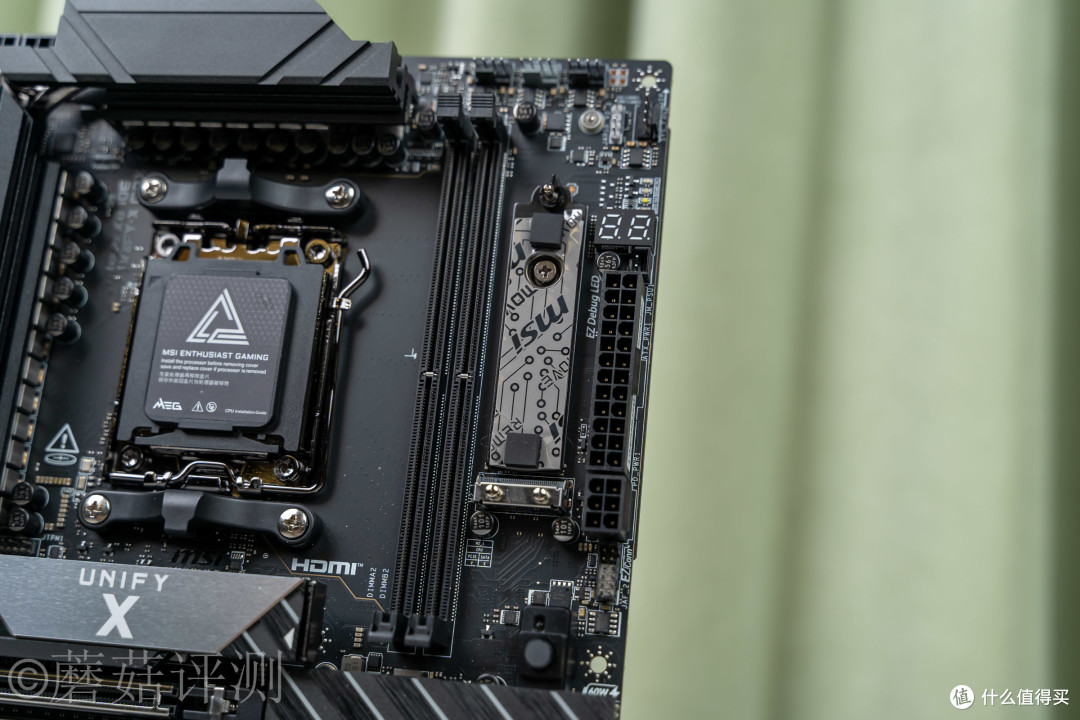

▼两条内存插槽省出来的空间，多放了一个PCIe 5.0 x 4的M2插槽，且采用双层散热设计，金属散热件采用EZ DIY设计，支持快拆，日常拆装很简单。

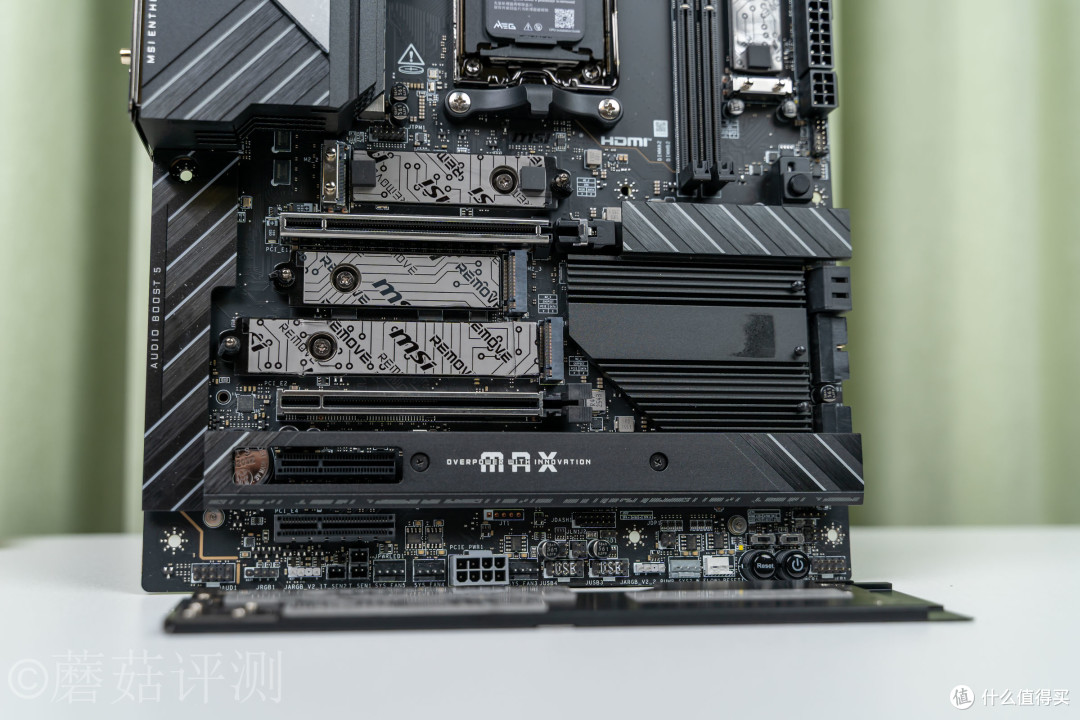

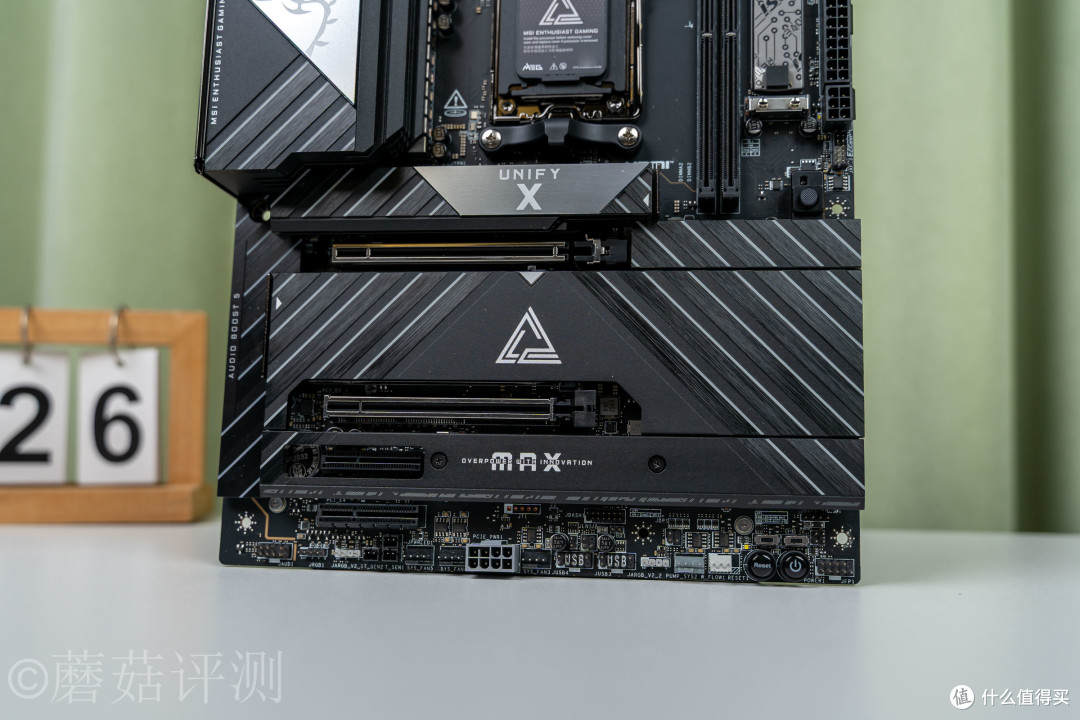

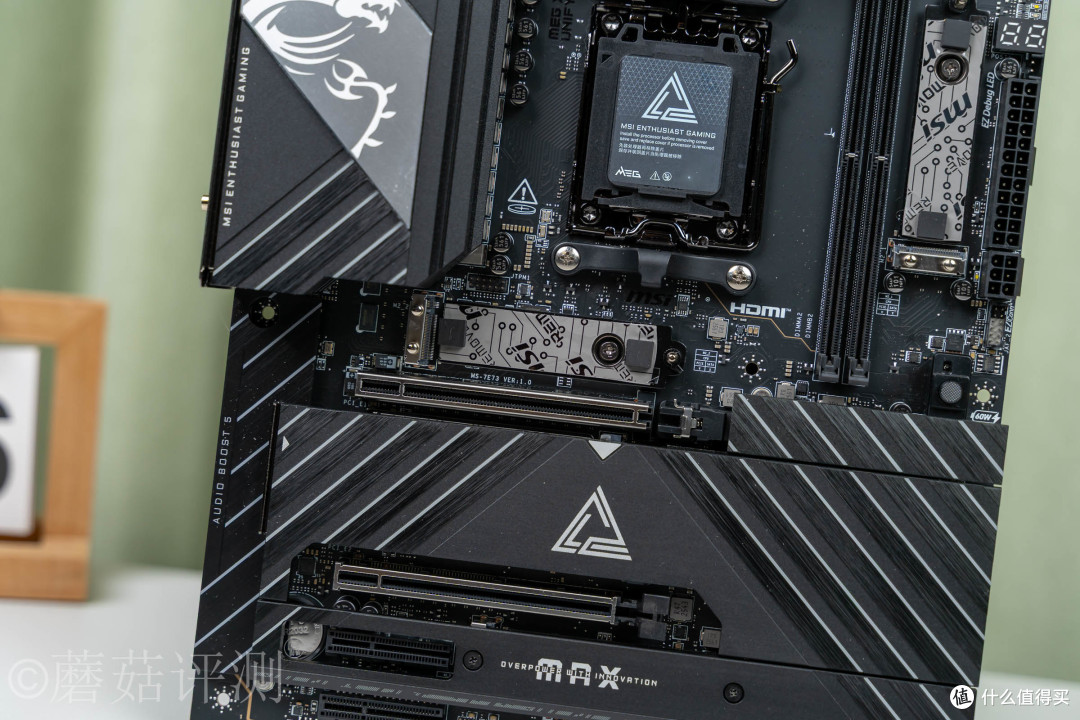

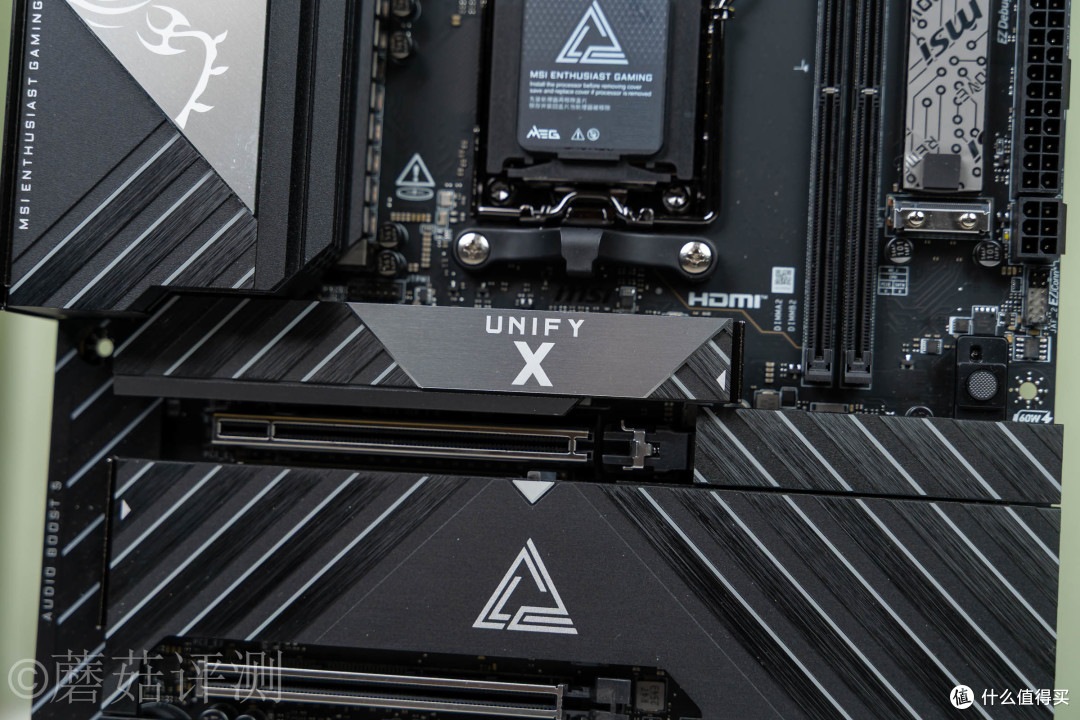

▼主板下部有完整的金属件覆盖，金属件表面采用不同材质勾勒，配合漂亮、精致的白色涂装，整体的外观设计很在线。
▼底部最上面，是一个采用EZ DIY设计、支持快拆的M2金属散热片，另一个PCIe 5.0的M2插槽。这个金属散热片表面有一大块的铝合金材质贴附，表面采用细腻的拉丝处理，中间有UNIFY X的LOGO。
▼散热依然是双层设计，M2的固定方面也是EZ DIY设计，日常拆装无需任何工具。

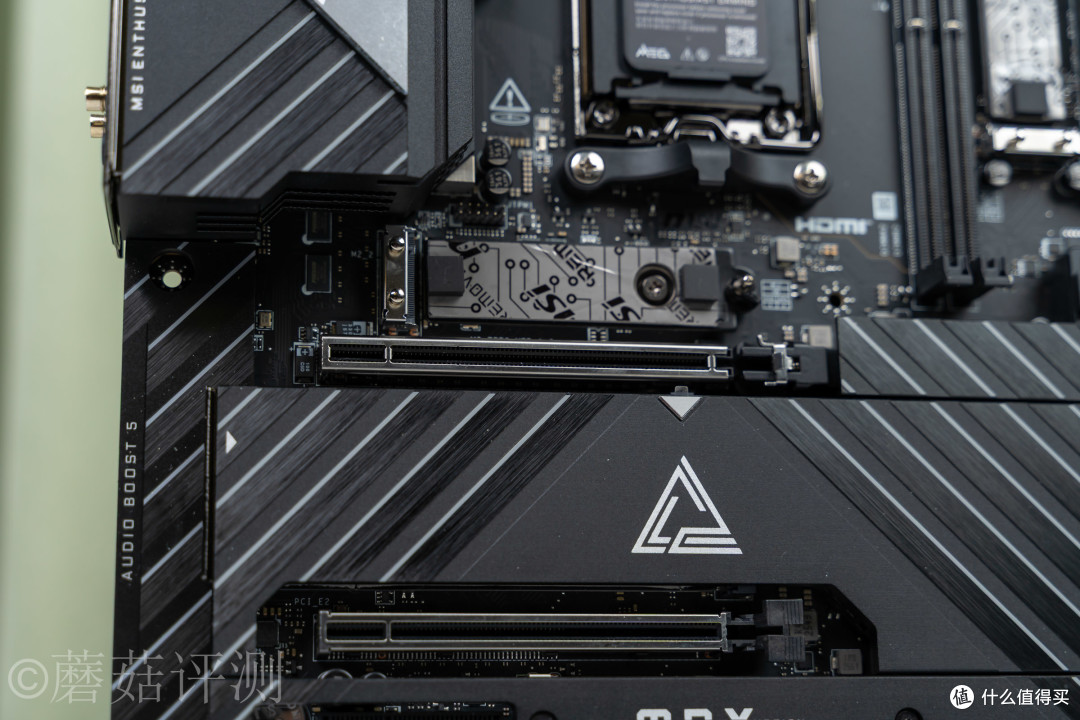

▼这块主板标配两条PCIe 5.0插槽，上面的一条最大支持PCIe 5.0 x 16，下面的一条支持PCIe 5.0 x 8，插槽外面还有金属材质包裹，提高插槽的稳定性和寿命表现。最关键的是这两条PCIe 5.0的插槽是独立的、且完全可用的，丝毫不会受到PCIe 5.0的M2插槽的影响。

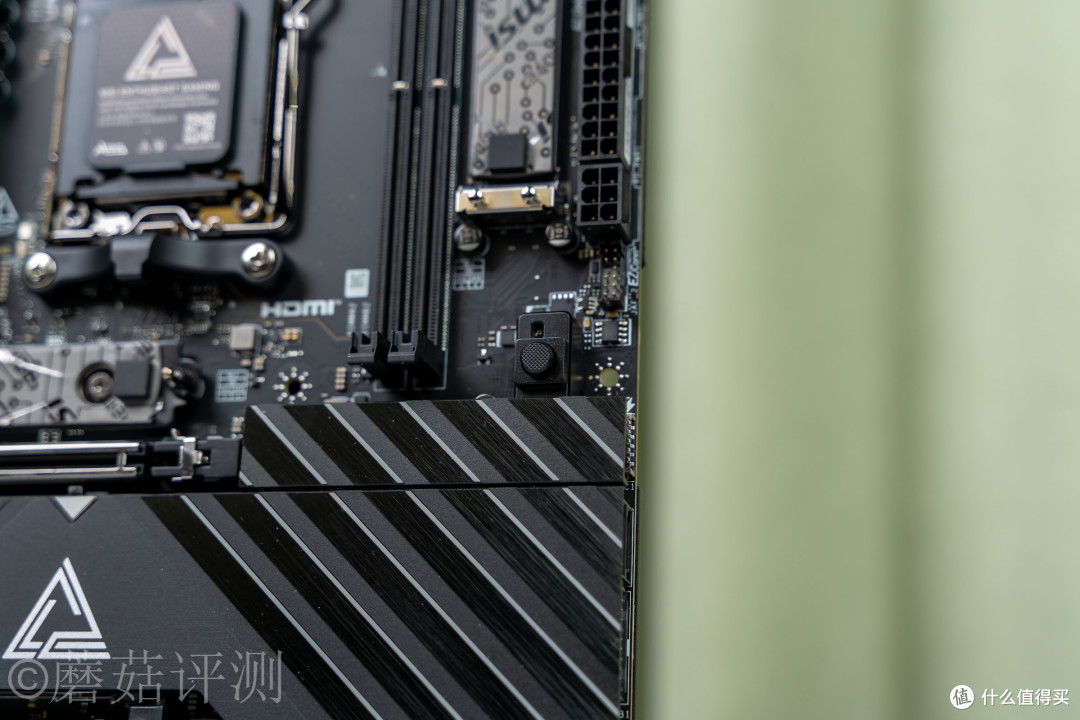

▼上面的主PCIe插槽的固定卡扣通过特殊的机械结构，将其改成按键开关形式的同时，位置也放到了主板靠侧边的位置，日常拆装显卡尤为的方便。
▼主板下部中间位置的一块金属盖板下面是两个M2插槽，最大支持PCIe 4.0 x 4，也采用的双层散热的设计。

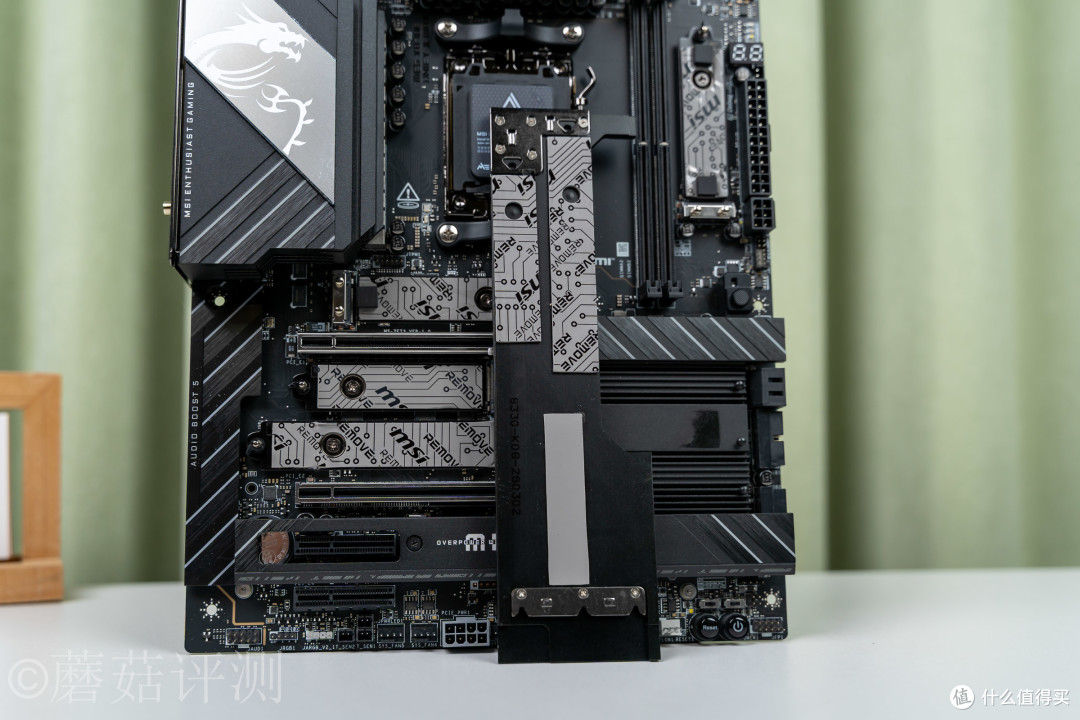

▼这块金属背板支持快拆，可以辅助给M2固态硬盘散热。另外，其还在尾部设计有特殊的导热垫，连接到主板南桥散热片，搭建完整的散热回路，给主板南桥部分提供更加出色的散热效果。

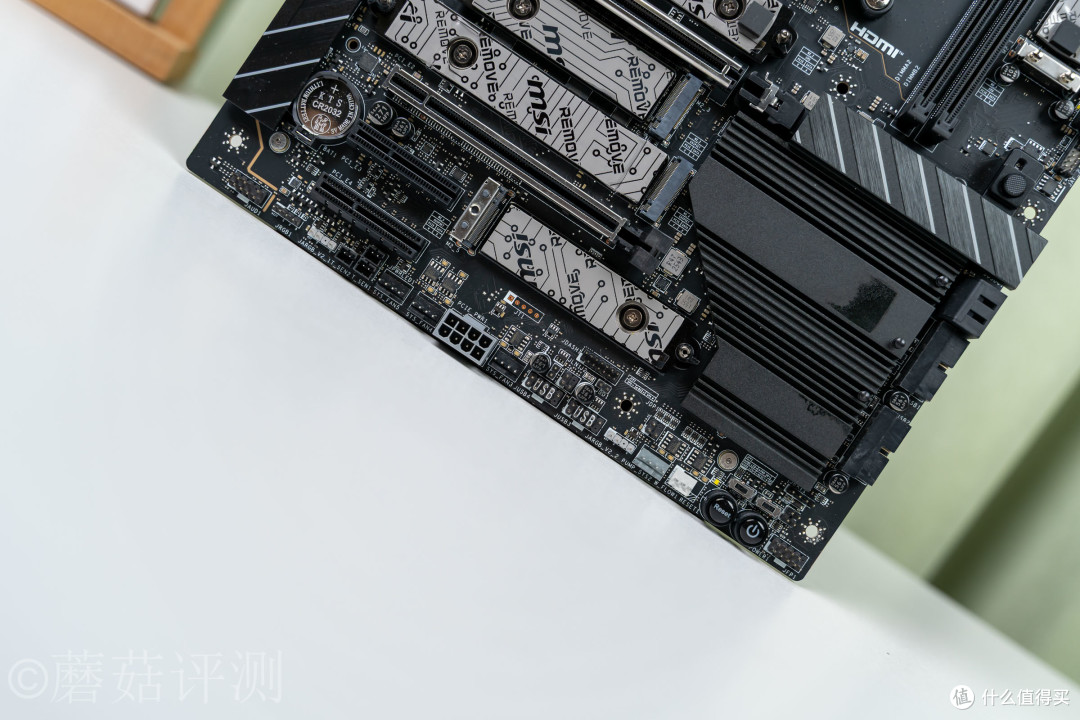

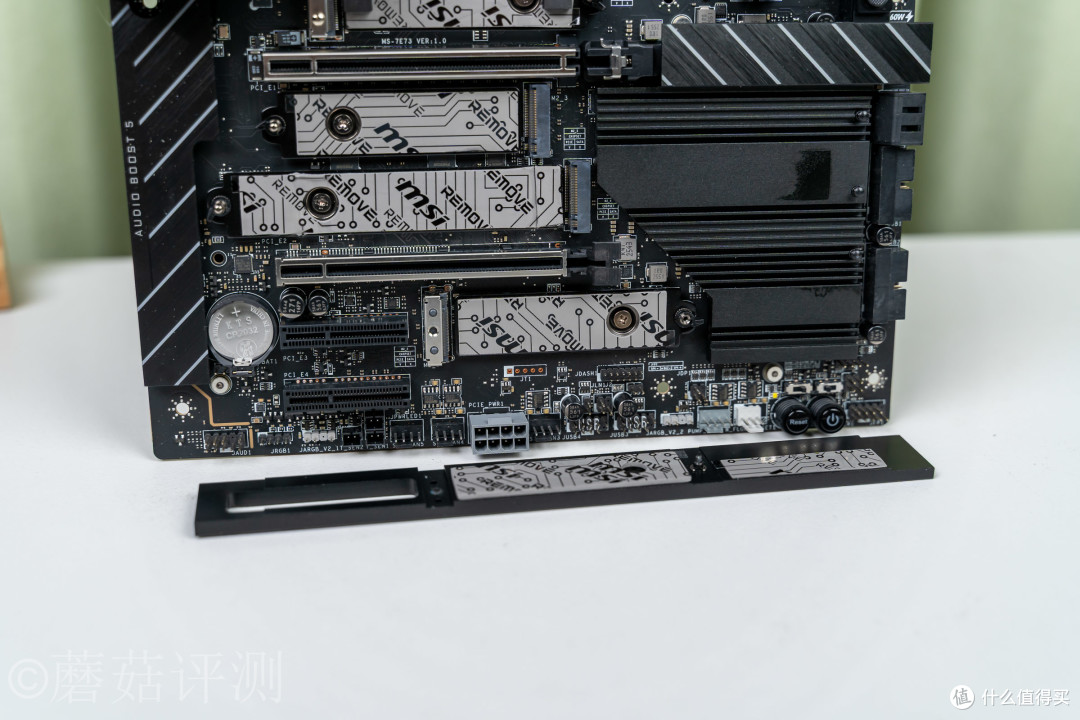

▼主板最下面的金属覆盖件采用螺丝固定，下面还有一个M2插槽，最大支持PCIe 4.0 x 4，采用双层散热设计，支持快拆。金属散热片尾部同样有导热垫，连接到主板南桥金属散热片，辅助散热。旁边还有两个PCIe插槽，一个是PCIe 4.0 x 4，一个是PCIe 3.0 x 4，可以连接一些PCIe设备，并且PCIe插槽的尾部还贴心的设计成开口，方便使用和搭配一些更长PCIe插槽的设备。
▼主板底部，各种接口，从左到右依次是音频插座、12V四针RGB灯效插座、5V三针ARGB灯效插座、温度传感器插座2个、4Pin的风扇供电插座3个、8Pin的PCIe辅助供电插座、USB 2.0插座2个、5V三针ARGB灯效插座、4Pin的水泵供电插座、3Pin的大功率水泵供电插座、重启键、开机键和机箱跳线插座。
▼主板的右下角，机箱前置Type-C插座、机箱前置Type-A插座2个、SATA 3.0接口2个。

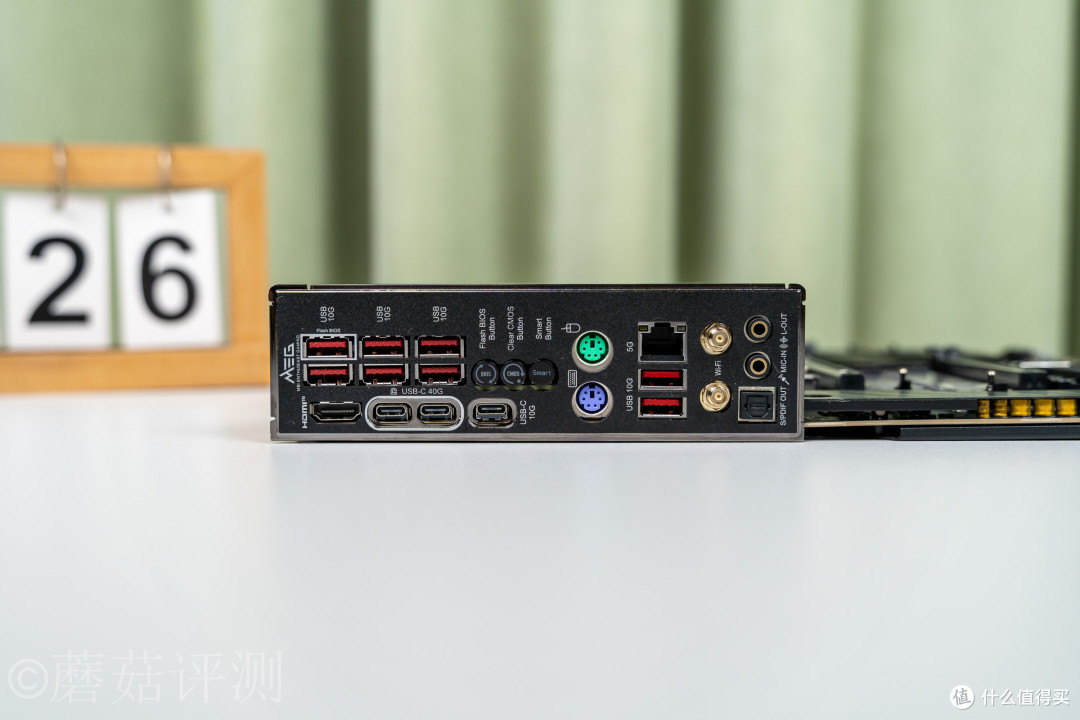

▼主板后部IO面板，从左到右依次是HDMI视频输出接口、USB 3.2 Gen2 Type-A接口6个、USB-C 40G接口2个、USB-C 10G接口1个、BIOS刷写按键、BIOS擦除按键、智能自定义按键、PS/2键鼠接口2个、5G有线Lan口、WIFI天线插座和3个音频接口。

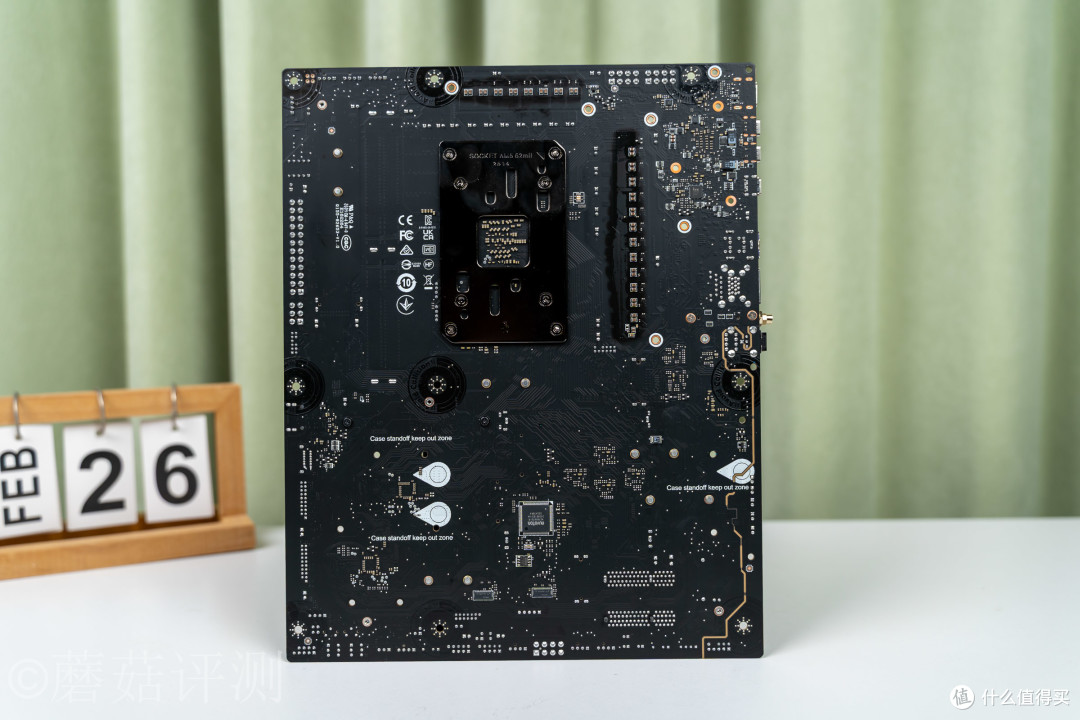

▼主板背面是一整块的金属背板，可以有效提高主板整体强度，应付一些大体积的显卡和散热塔时会更加轻松，还能在一定程度上辅助主板散热，保证稳定运行。
四、微星MEG X870E UNIFY-X MAX主板 拆解

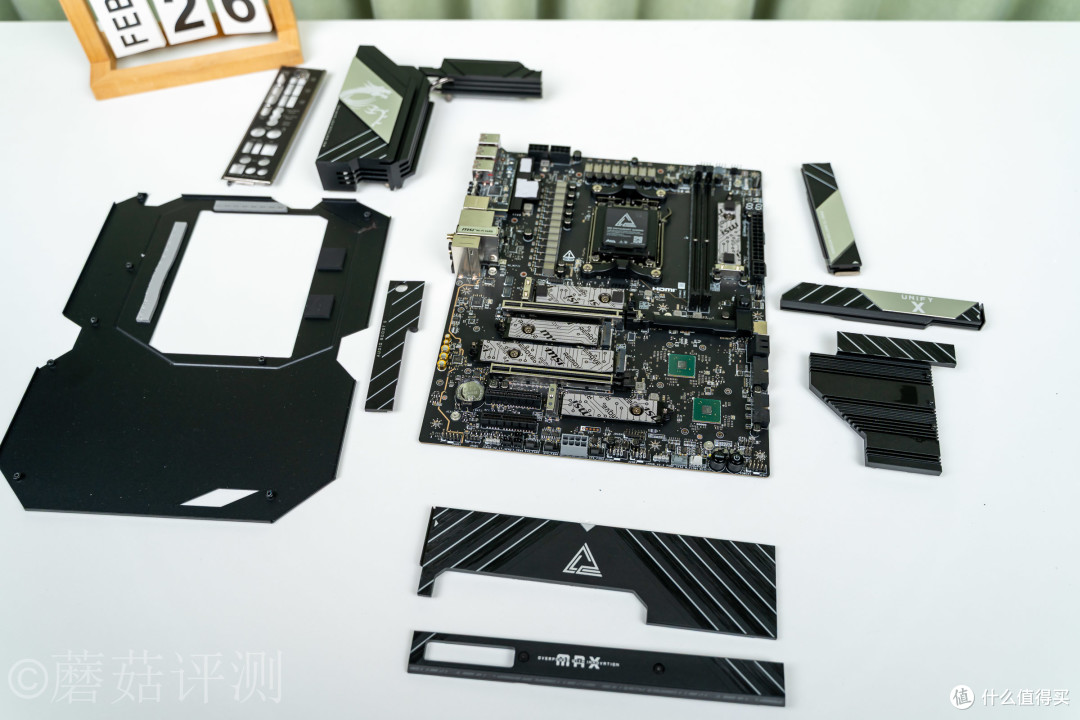

▼主板的拆解还是很复杂的，这块主板标配完整背板，正面的金属覆盖件又多又复杂。

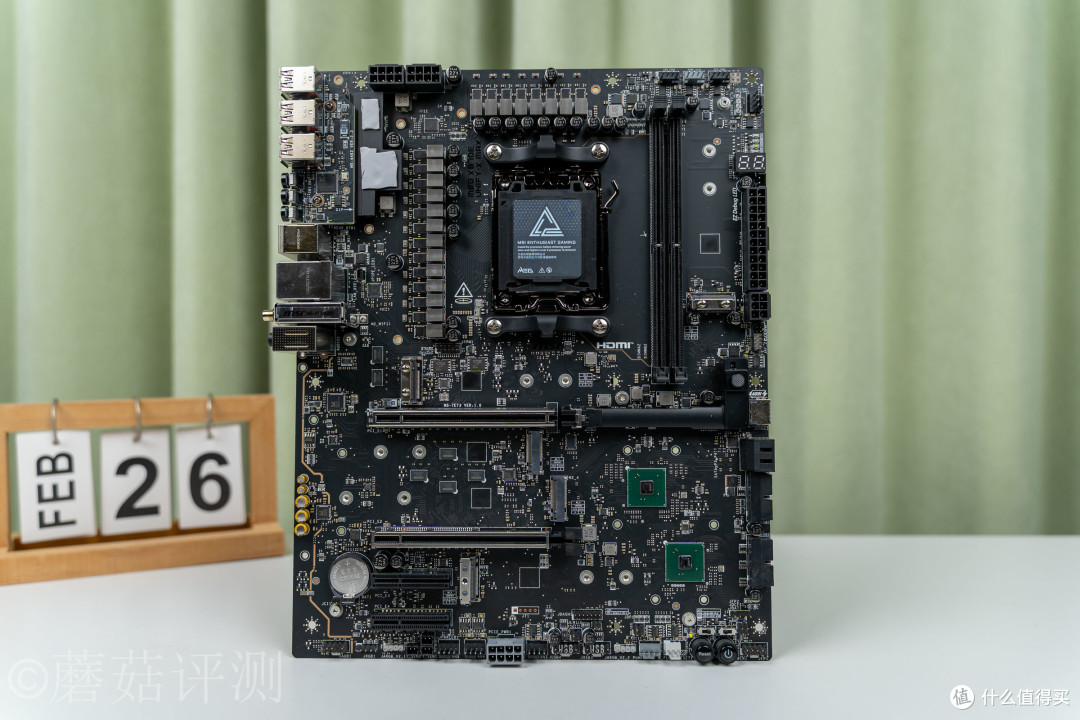

▼去掉覆盖件之后，这块主板依然漂亮，正面是密密麻麻的各种元件，右下角的“二仙桥”南桥芯片很显眼。

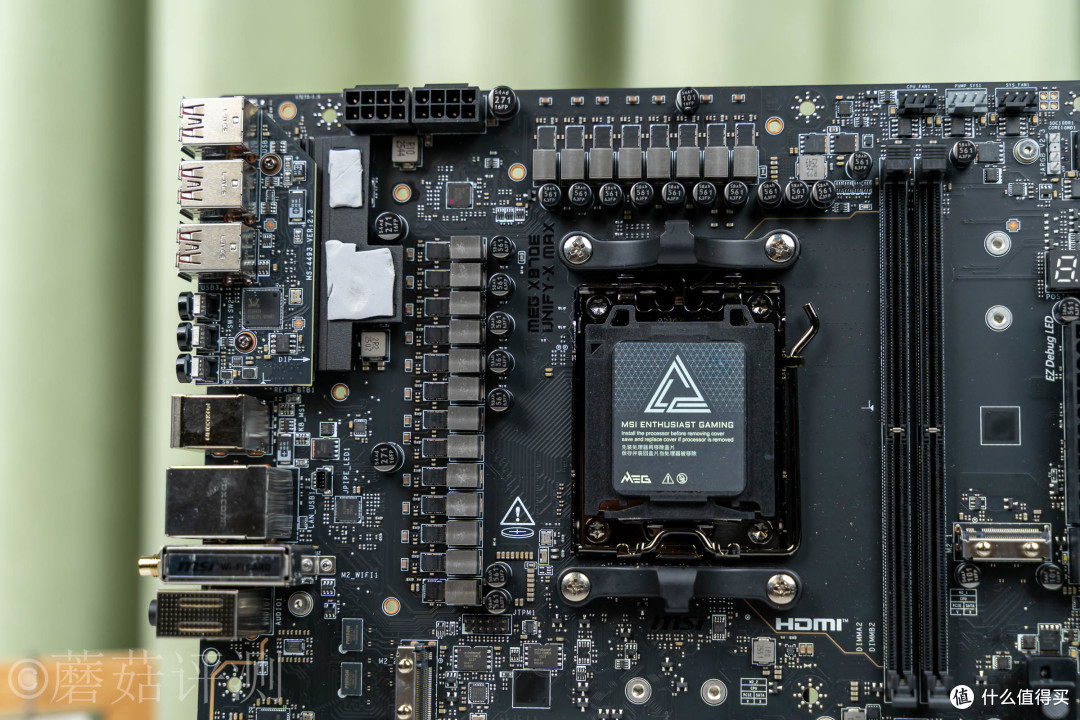

▼主板的供电电路超级豪华，左侧是13路供电，上侧是8路供电，共21路供电，超级豪华。

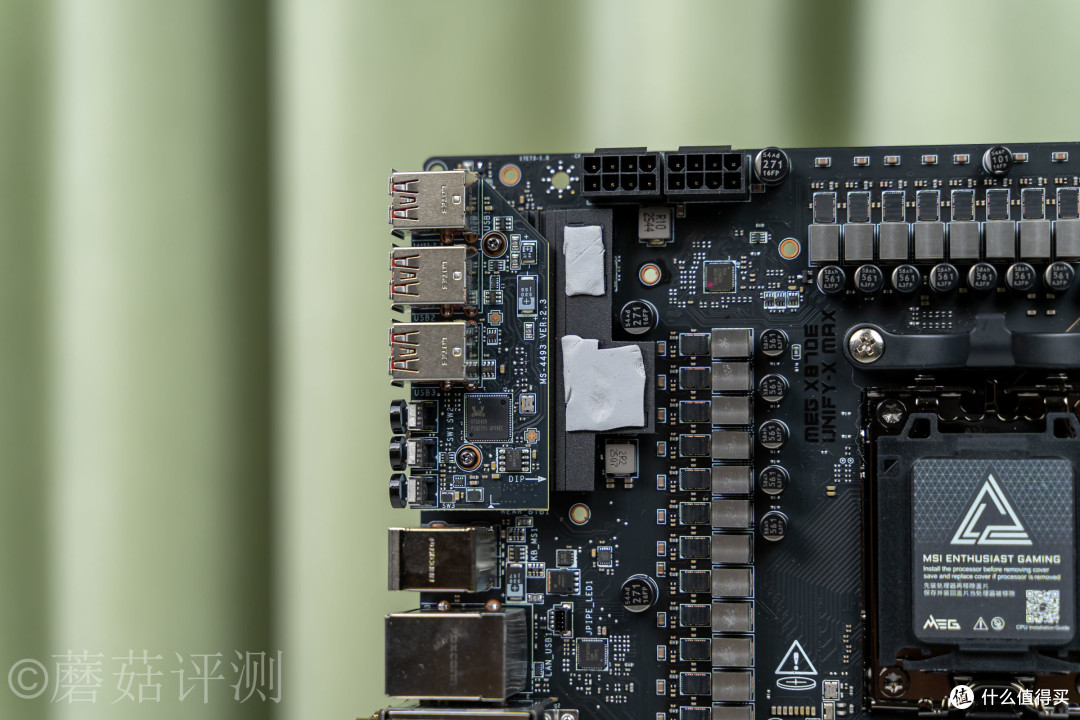

▼供电电路的左上角，是两个实心针脚的8Pin辅助供电插座，下面是PWM主控芯片，丝印RAA229620，瑞萨出品，最大支持双路18相PWM控制信号输出，在这块主板上是9+1相PWM控制信号输出。

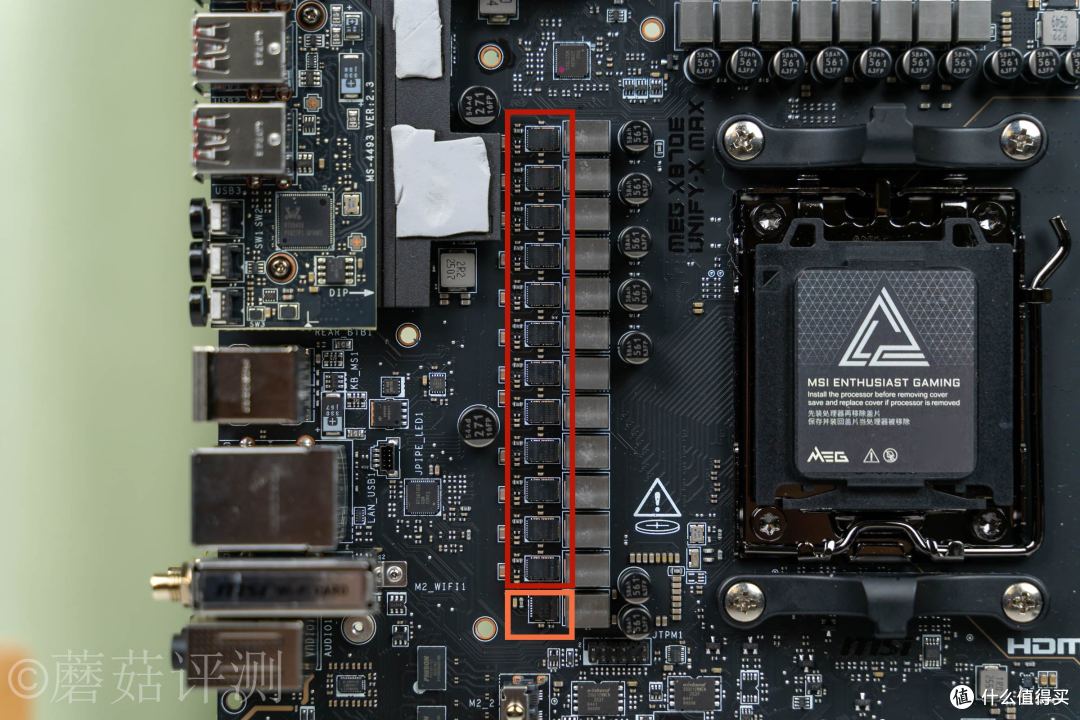

▼主板左侧是13路供电，上面红框部分是Vcore供电，清一色的SPS，丝印R2209004，同样是瑞萨出品，最大支持110A电流的持续输出。最下面1相橙框部分是MISC供电，用的是1颗DrMos。

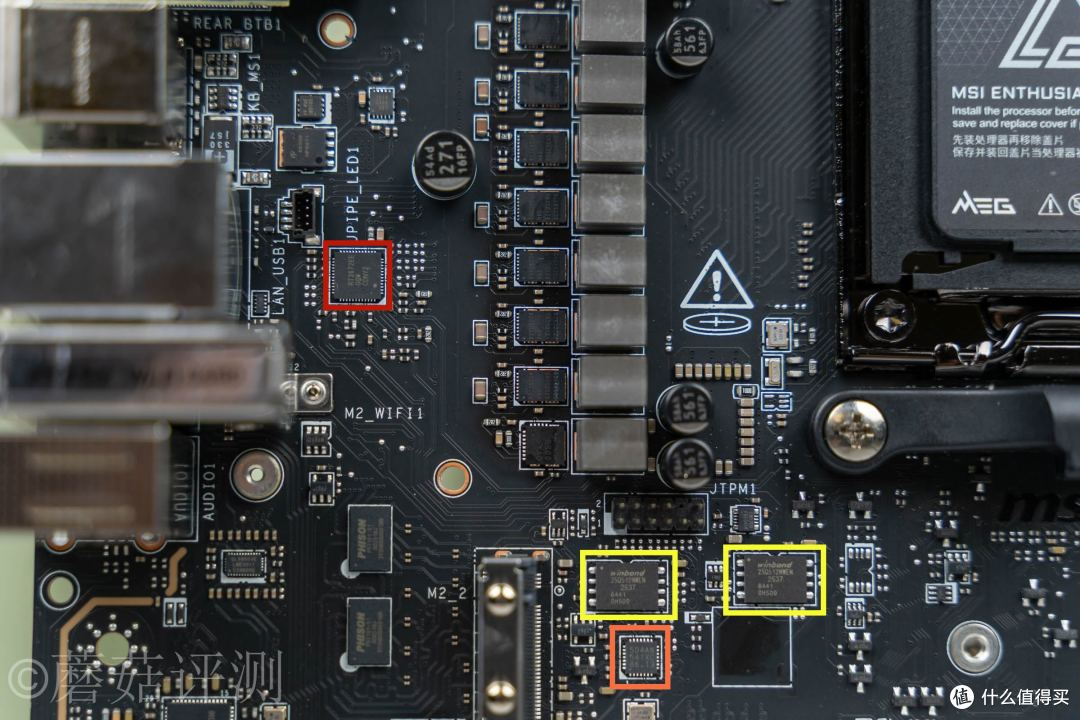

▼这相MISC供电，由红框的PWM主控芯片控制，丝印RT3672EE，立錡科技出品；左下角可以看到主板的两颗BIOS存储芯片，黄框部分，容量64MB；橙框部分应该是一颗用于支持BIOS刷写的芯片。

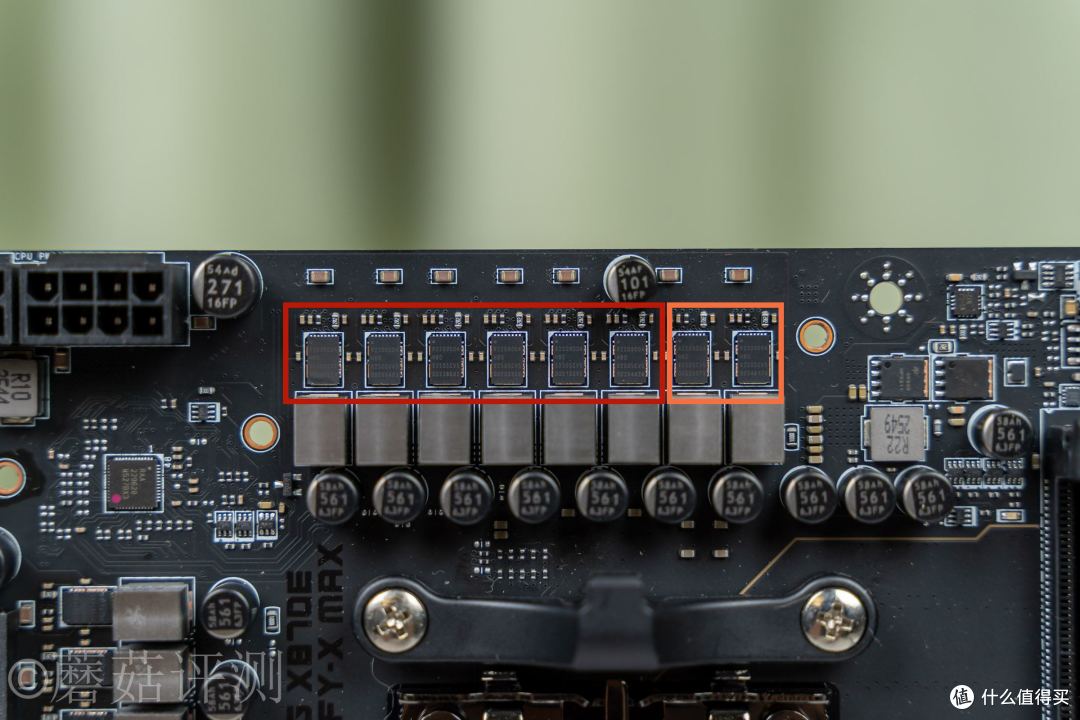

▼供电电路的上侧共有8路供电，清一色的SPS，丝印R2209004，瑞萨出品，最大支持110A电流的持续输出。左侧的6路为Vcore供电，右侧的2路为SOC供电。这块主板的整体供电规格就是18+2+1，Vcore供电18路，清一色的110A的SPS，SOC供电2路，清一色的110A的SPS，MICS供电1路。

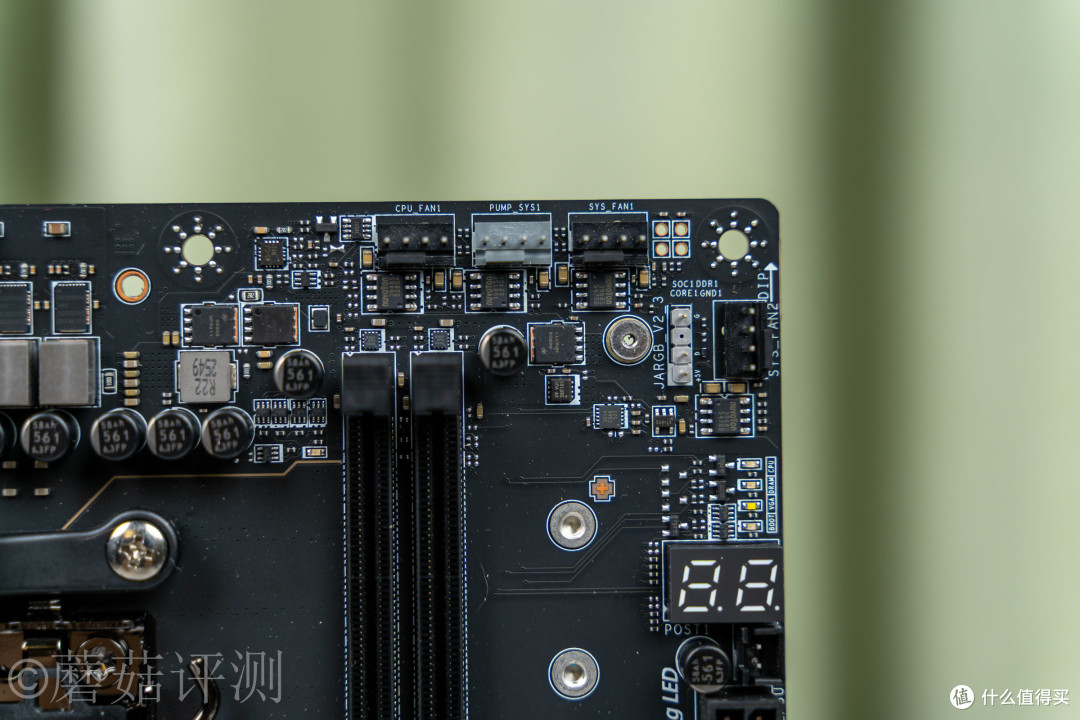

▼主板右上角，4Pin的风扇供电插座都有独立的驱动IC，带负载能力强，支持软件控制。
▼主板后部IO接口的上部，还有一块特殊设计的插接PCB。

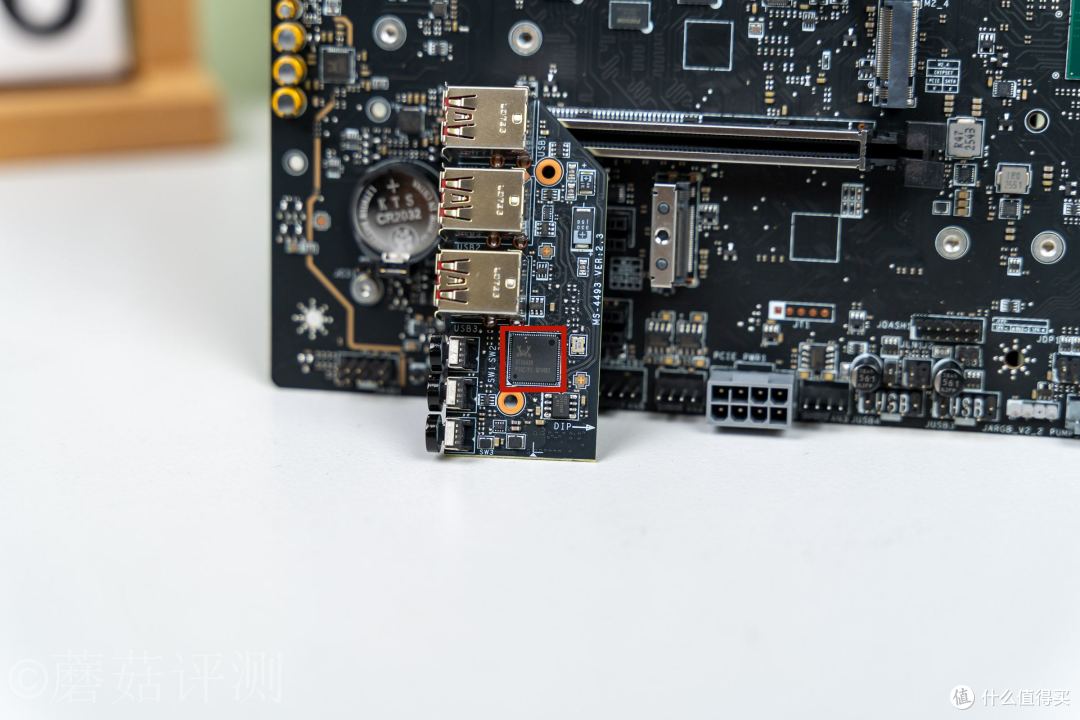

▼这块独立的PCB插接到主PCB上，上面有一颗红框芯片丝印RTS5420，这是一颗USB 3.2 Gen2的HUB控制器，给这块小板上数量众多的USB 3.2 Gen2 Type-A接口提供支持。

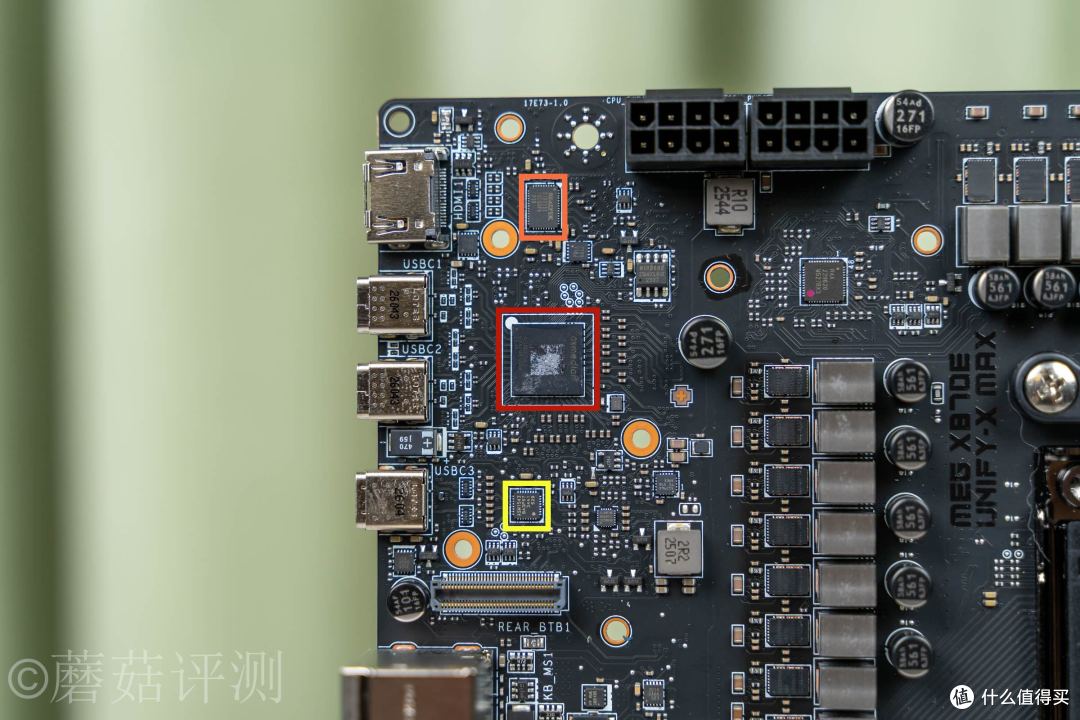

▼插接PCB的下面是一块金属散热片，去掉金属散热片，才能看到下面的芯片。红框芯片面积最大，丝印ASM4242，祥硕科技出品，原生USB4主控芯片，给主板后部USB-C 40G接口提供支持；橙框芯片丝印RTS2151，给主板后部的HDMI视频输出接口提供支持；黄框芯片丝印ASM1543，这是一颗USB Type-C专用切换芯片，给主板后部的USB-C 10G接口提供支持。
▼红框芯片丝印RTL8126，给主板后部的5G有线Lan口提供支持；橙框芯片丝印GL9950VE，这是一颗USB信号的线性信号重驱动芯片，给USB信号提供桥接和放大；黄框芯片丝印PS7101-51，群联出品，这是一颗PCIe 5.0重驱动芯片，给旁边的PCIe 5.0信号提供信号增强和切换功能的支持。

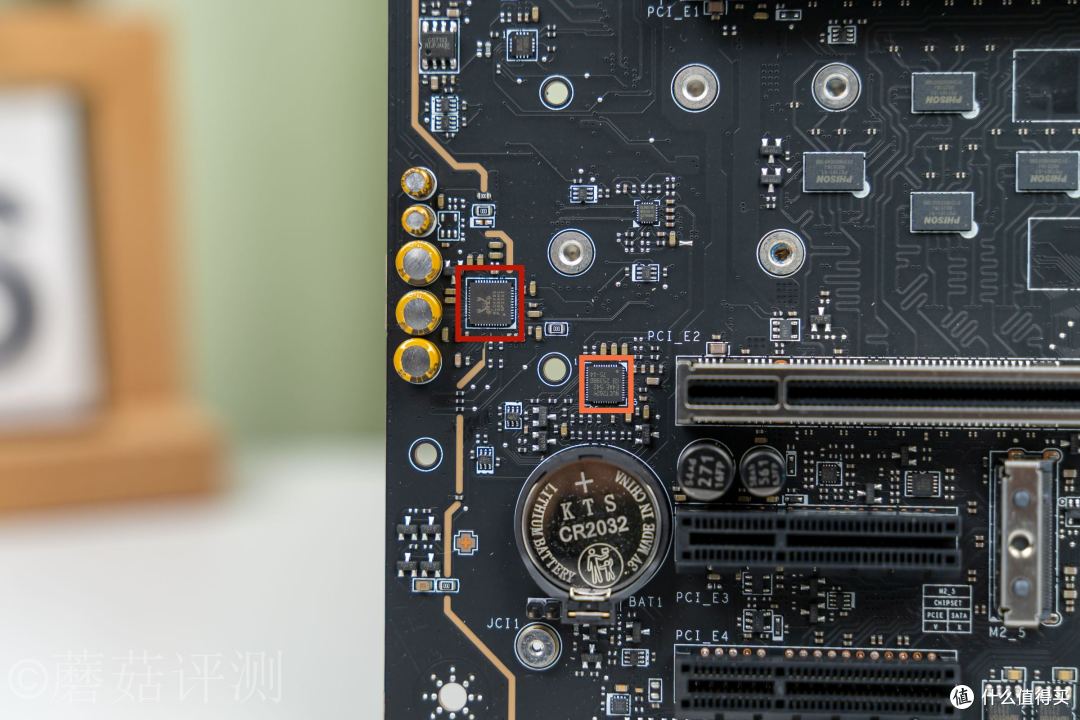

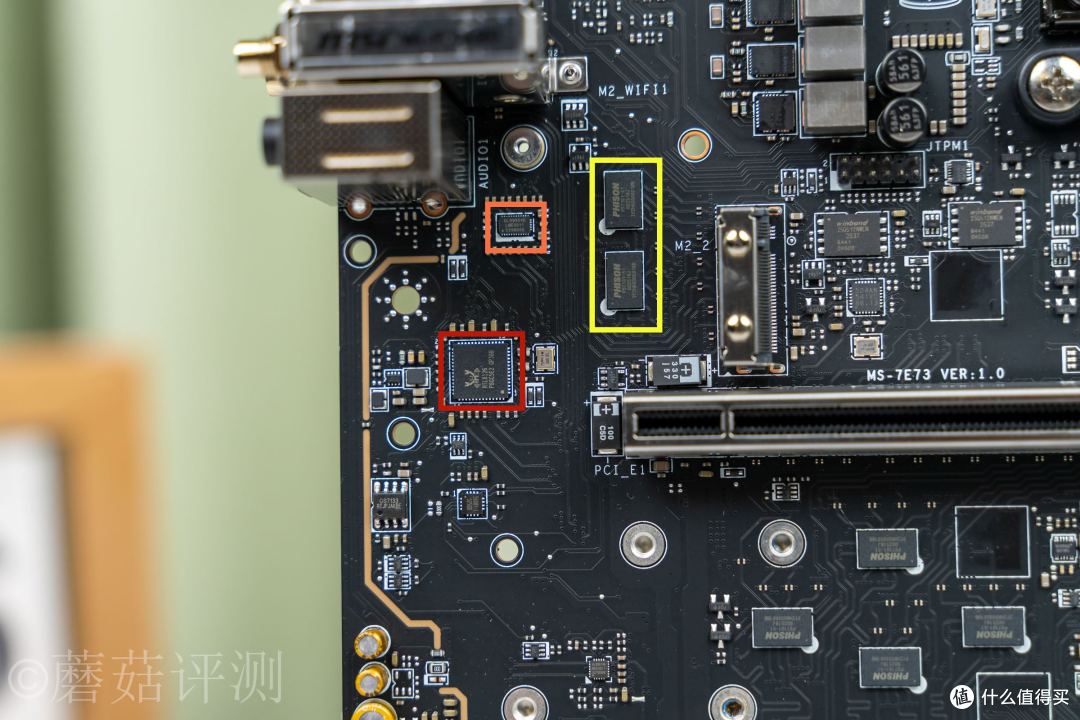

▼接着下面，红框芯片丝印ALC4080，小螃蟹出品的声卡芯片，旁边是金色的音频电容；橙框芯片丝印NUC1262Y，新唐科技出品，ARM架构的32位单片机芯片，负责主板的灯效控制。

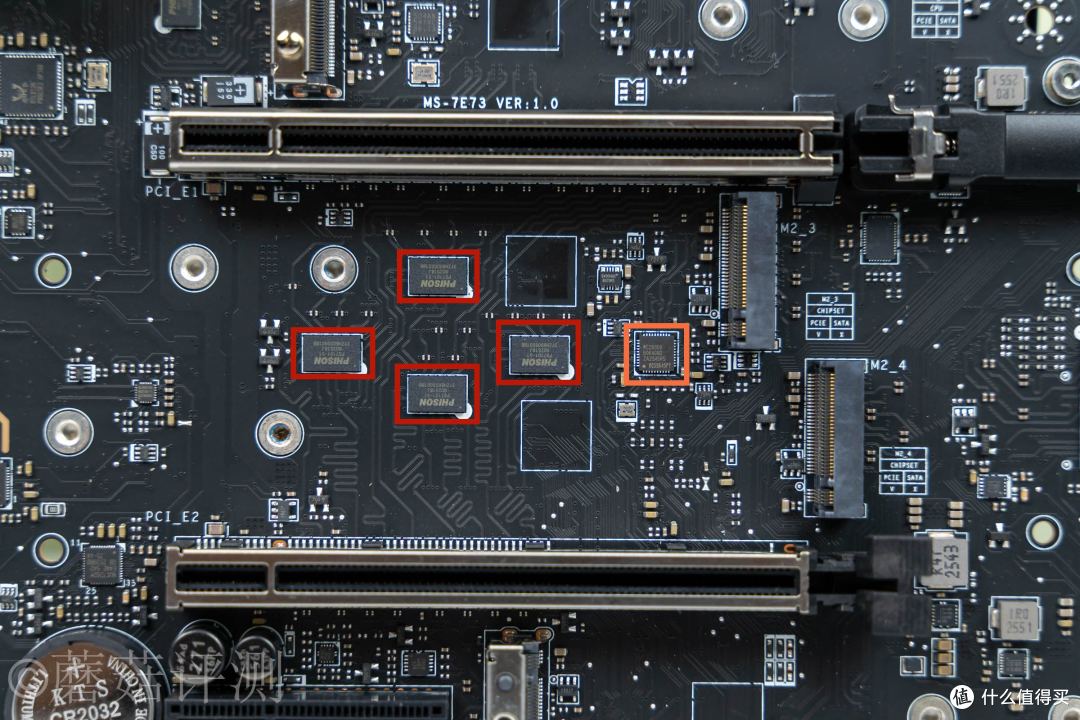

▼在两个PCIe 5.0的插槽中间，是多颗群联电子的PS7101-51，负责PCIe 5.0信号的增益和切换，红框部分；黄框部分芯片丝印RC26008，这是一颗瑞萨电子出品的时钟发生器，除了能提供一个超稳定的外频基准频率之外，还能提供超外频的功能，让一些处理器解锁更多玩法。

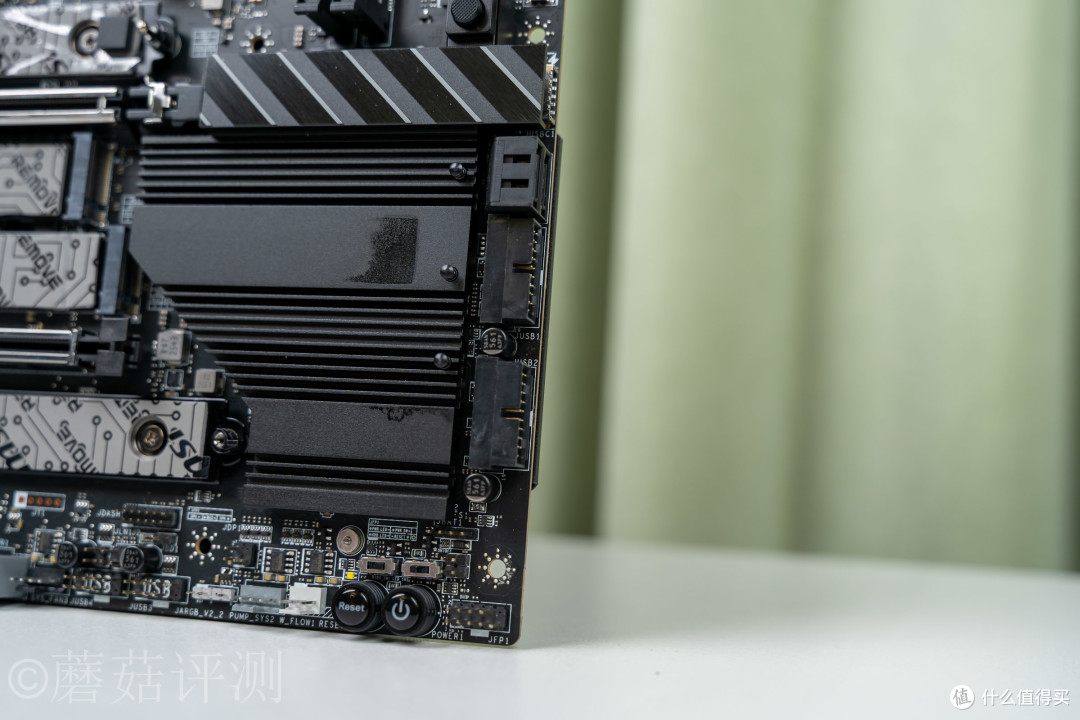

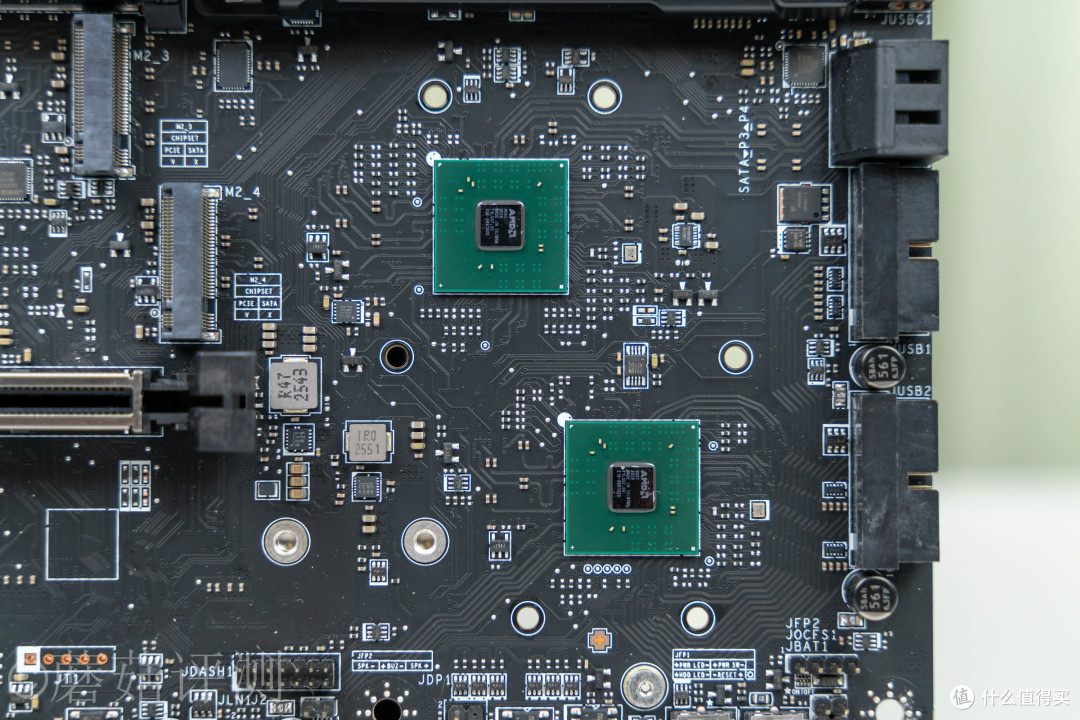

▼主板右下角，两颗硕大的南桥芯片，俗称“二仙桥”。
▼主板背面，依然是密密麻麻的各种芯片，定位高端的主板就是不一样。

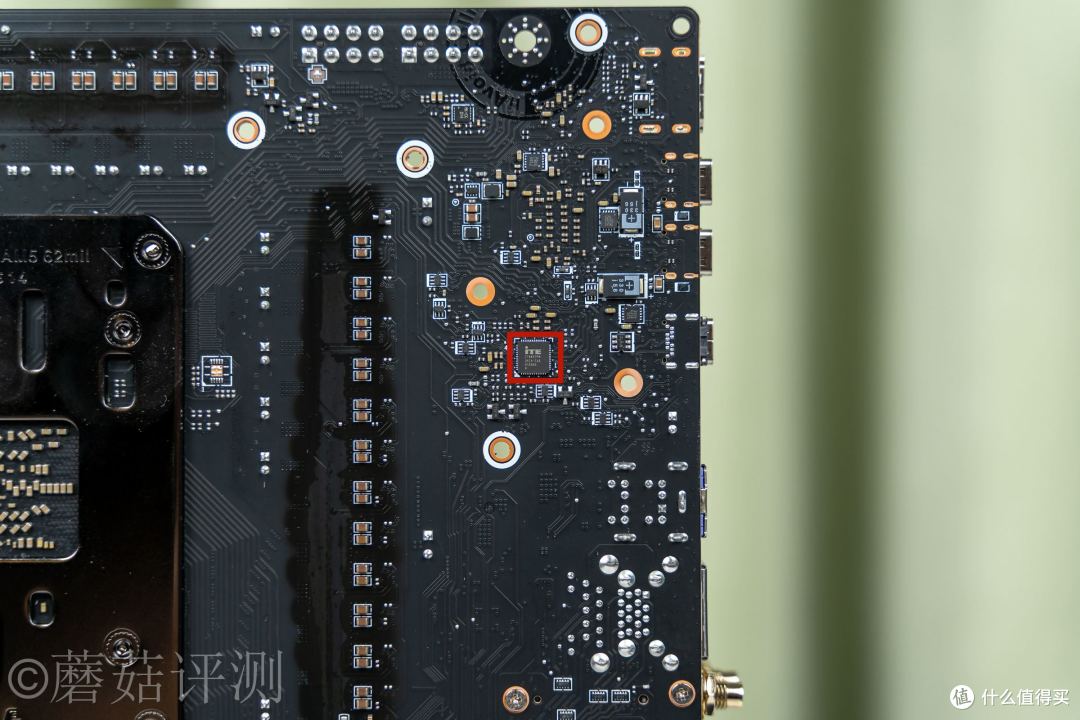

▼主板IO接口的背面，还有一颗红框芯片，丝印IT8857FN，给旁边的Type-C接口提供支持，包括但不限于高速信息通道、PD 3.0快充、通讯与控制等。

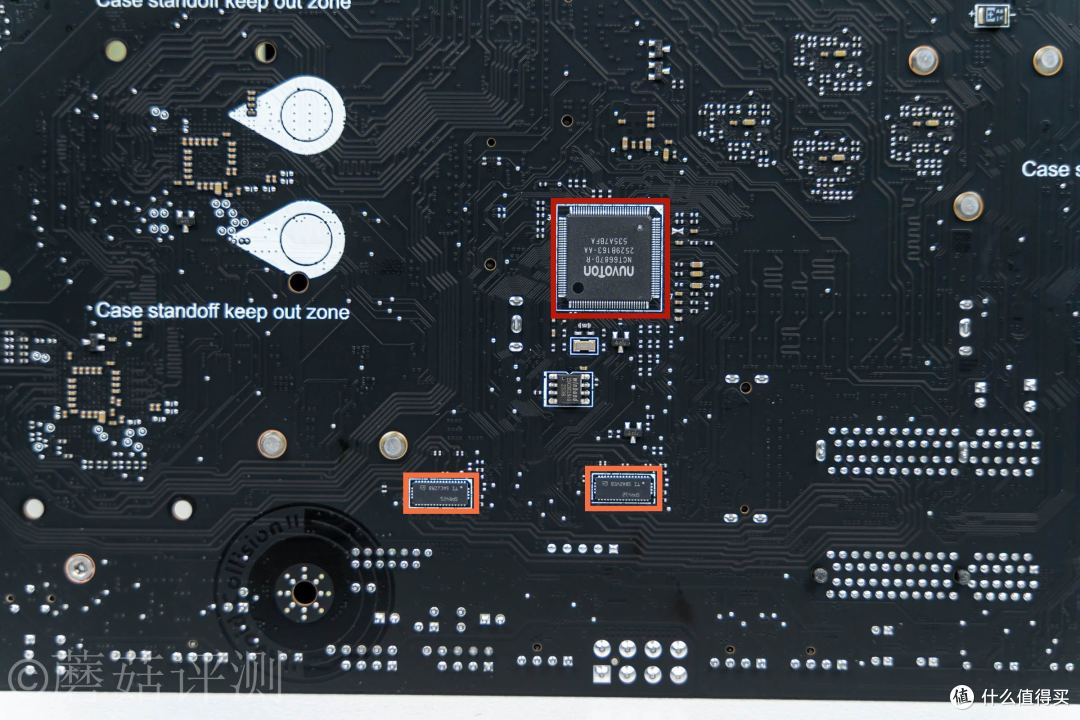

▼底部还有一颗硕大的红框芯片，丝印NCT6687D，Super IO芯片，负责监控主板的各项参数信息；橙框芯片是两颗PCIe 4.0的桥接芯片，给正面PCIe 4.0的M2插槽和PCIe插槽提供通道切换功能支持。
五、微星MEG X870E UNIFY-X MAX主板 装机

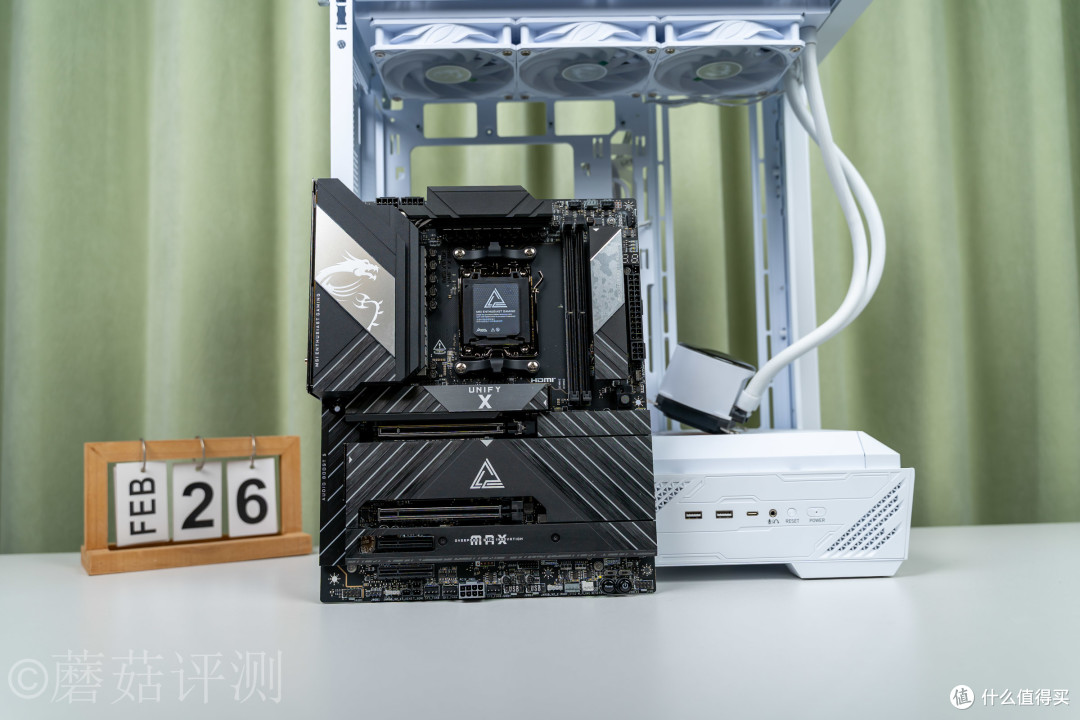

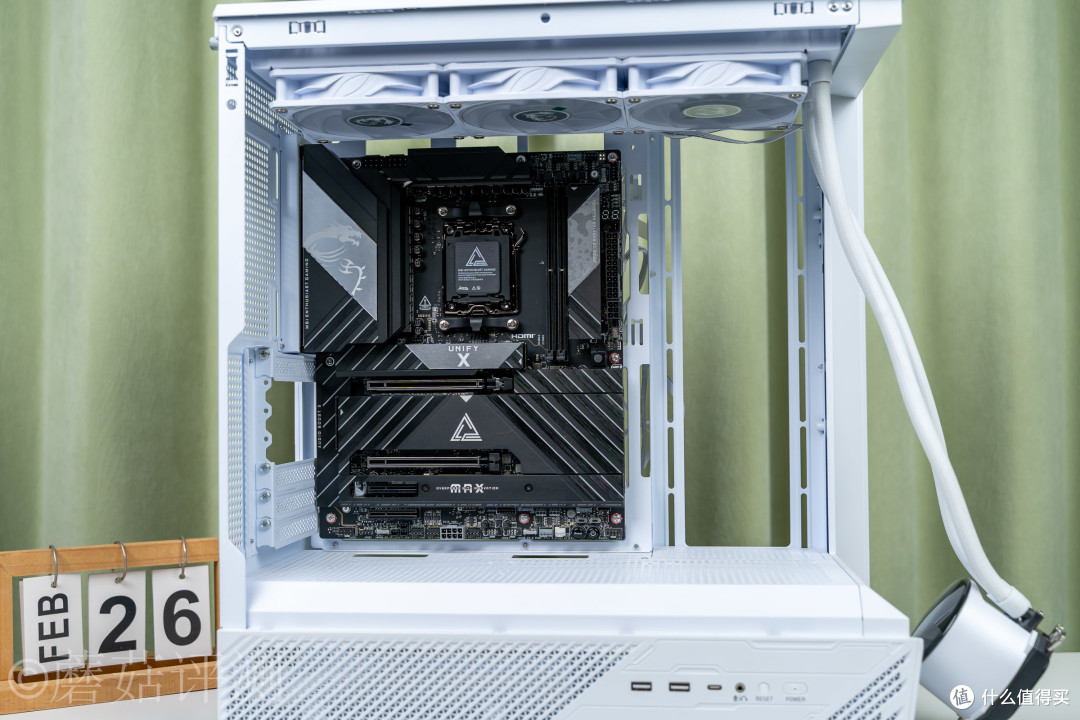

▼虽然微星这块MEG X870E UNIFY-X MAX主板定位高端且功能丰富、强大，但其依然是一块ATX规格的主板，装机的兼容性表现相比较与E-ATX提升了不止一个档次，这里可以轻松塞进微星MAG PANO 131L PZ WHITE白龙机箱。

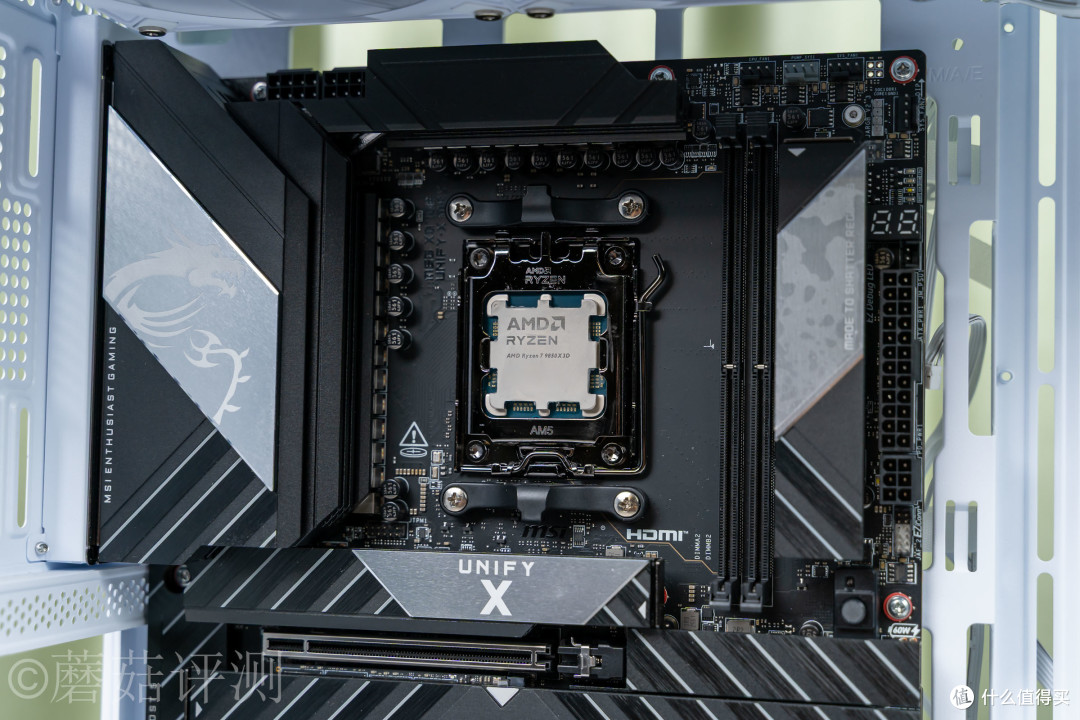

▼主板轻松固定到机箱内部，四周有丰富的走线开口。
▼测试处理器用的是AMD的9850X3D，八爪鱼的CPU顶盖很好看。
▼用来压制9850X3D处理器的是微星的MPG CORELIQUID P13 360 WHITE冰曜水冷，这款水冷的水冷头上标配一块2.1英寸的LCD屏幕，可以显示图片、视频、硬件监控参数，甚至是当做副屏。
▼微星这款MAG PANO 131L PZ WHITE白龙机箱，是一款采用经典海景房设计的机箱，机箱前部和侧面均为大面积的侧透玻璃，因此在机箱的前侧部安装机箱风扇用于进风。

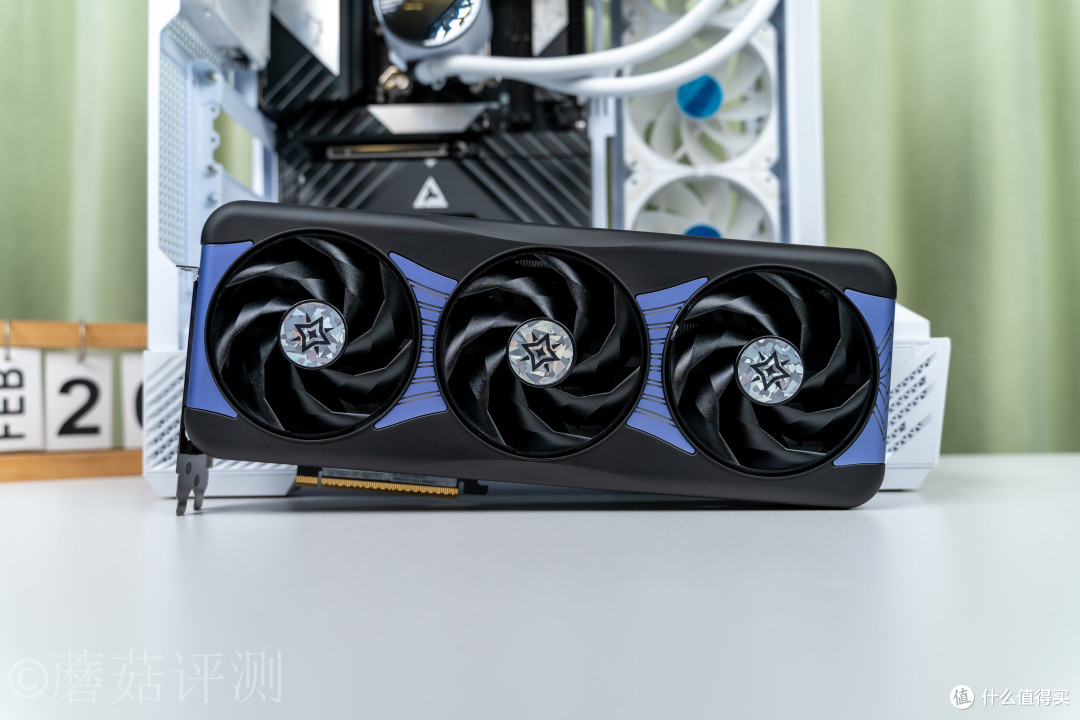

▼显卡用的是影驰的RTX 5080星曜OC，这张显卡的颜值很漂亮，侧面和正面均标配ARGB灯效，且支持主板同步。

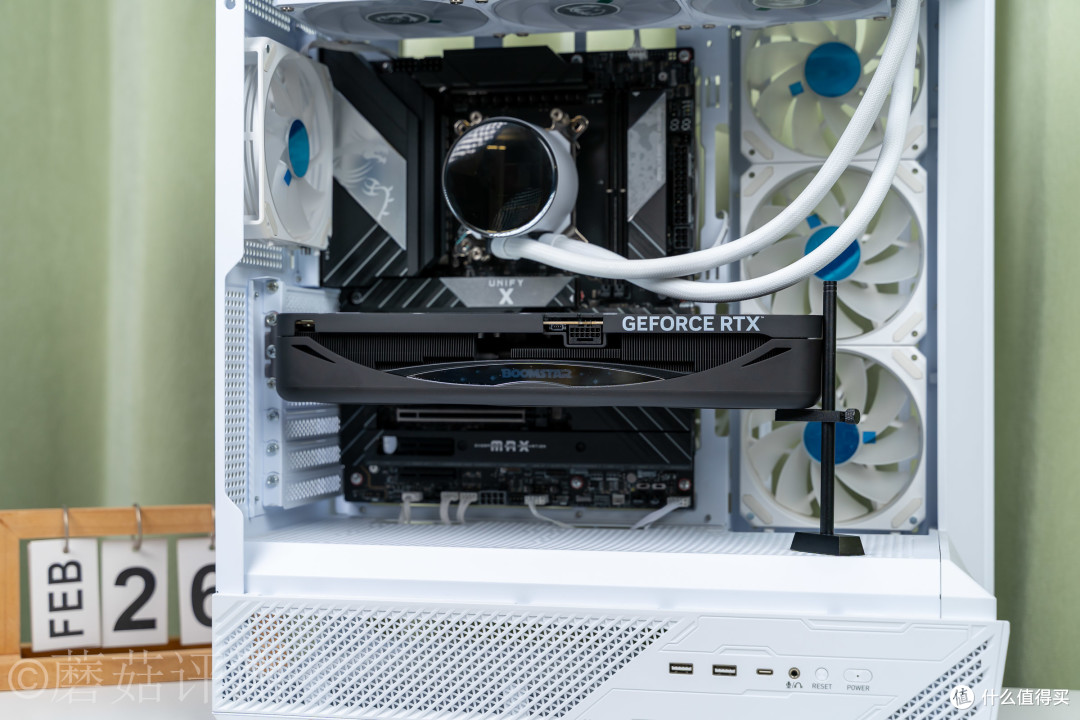

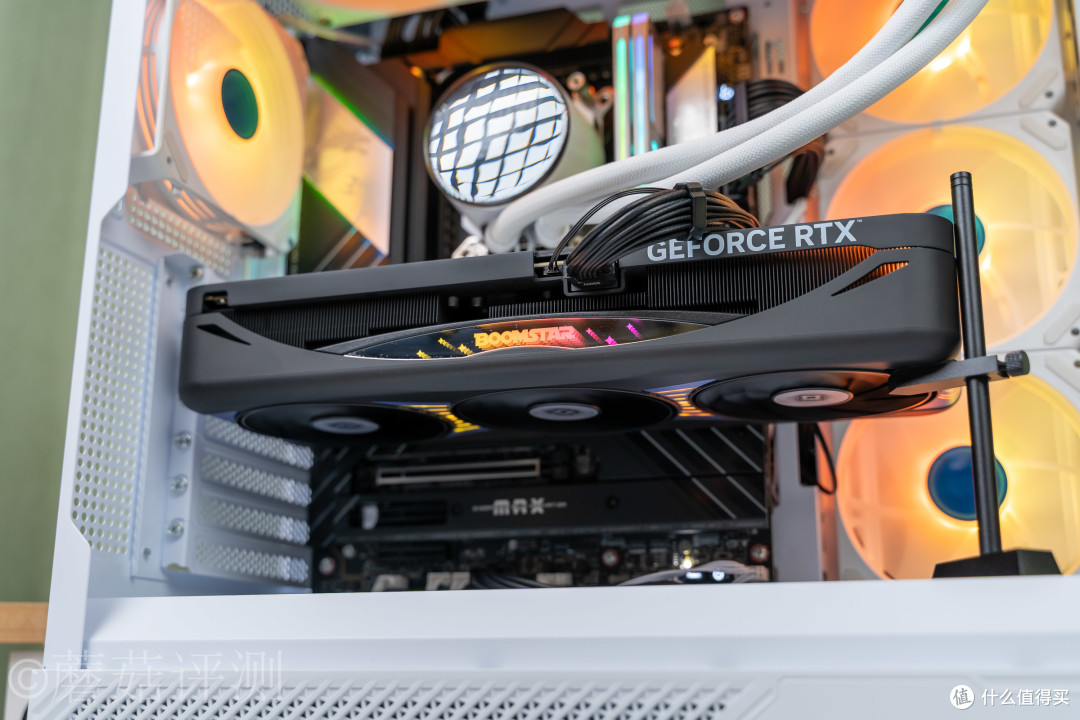

▼显卡默认水平安装，并在显卡的尾部撑一个标配的显卡支架。
▼内存用的是宇瞻的ZADAK的SPARK，16GB*2 6000MHz，对于AMD的X3D系列处理器，6000MHz频率的内存也不会影响什么性能发挥。

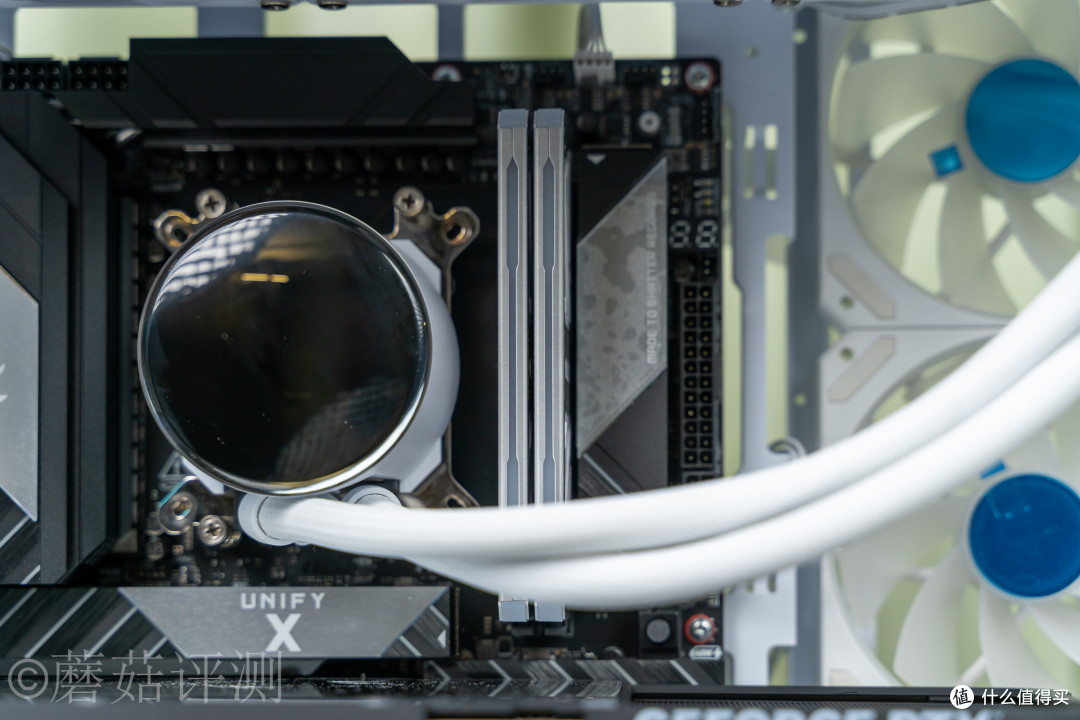

▼双内存插槽的主板，整体要更靠近处理器，内存布线的走线更短，干扰更小。

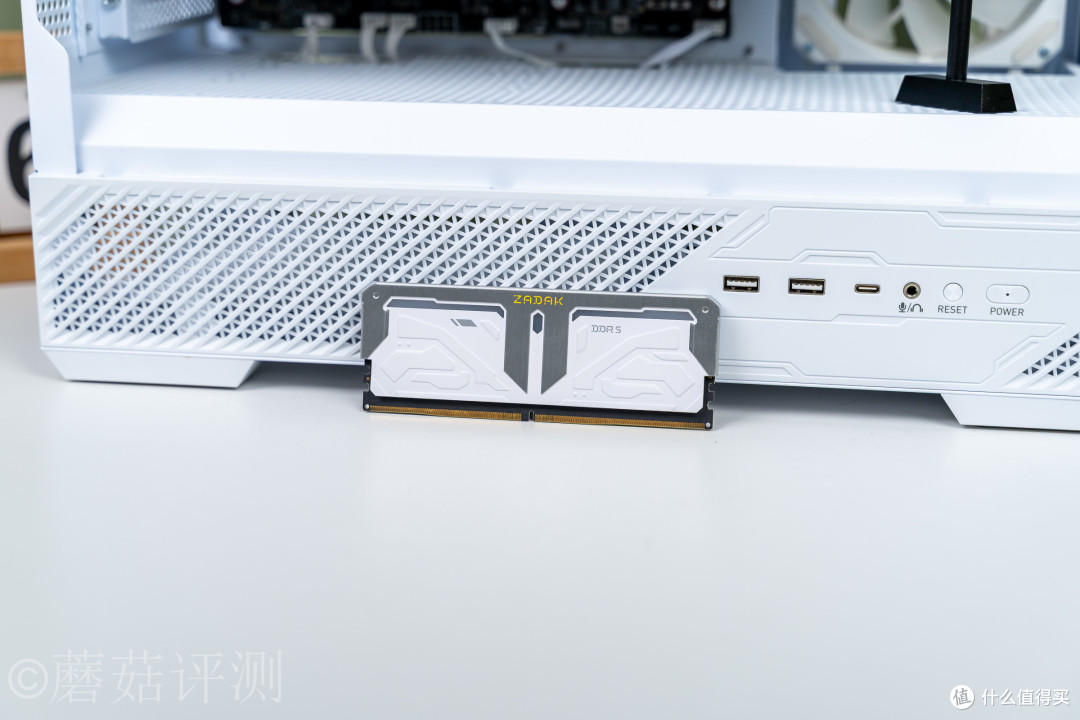

▼这套内存顶部是银色的，表面有拉丝处理，侧面是白色的，烤漆质感，整体的颜值很漂亮。

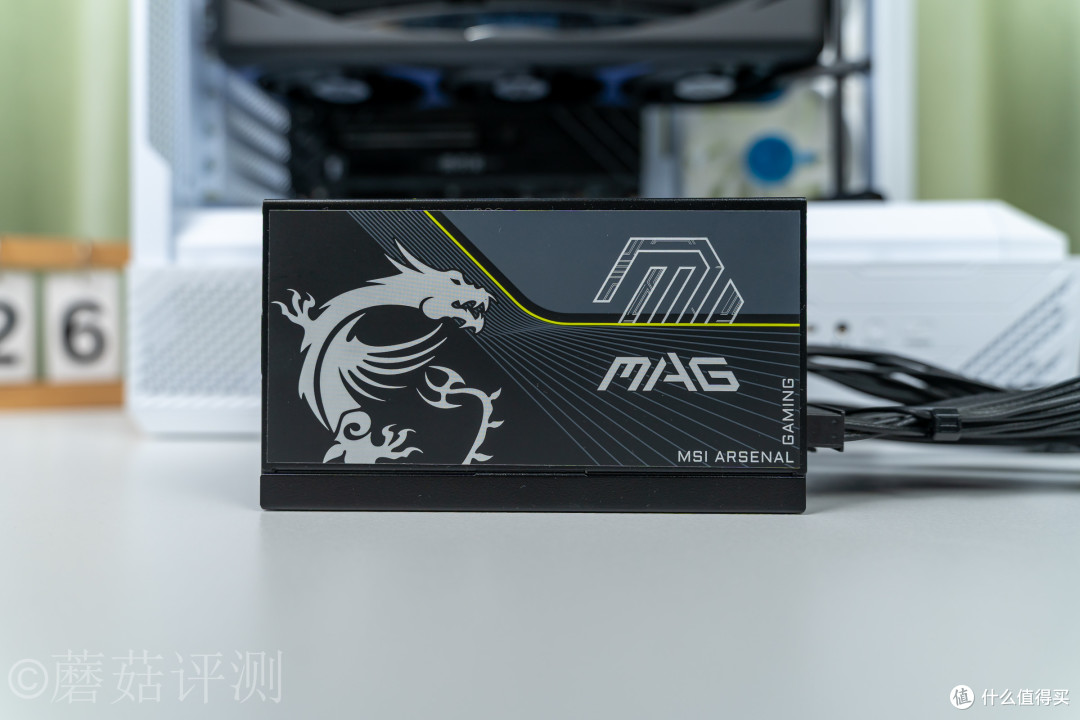

▼电源用的是微星的MAG A1200PLS PCIE5战斧导弹，这款电源除了用料好、售后好、质保好之外，其还标配了显卡过载保护功能，会实时监控显卡12V-2x6接口的供电情况，如果出现任意两根Pin的平均电流差异过大或任意一根Pin的电流峰值达到12A以上，持续20秒，电源会自动触发警告，超时未处理会自动重启，有效保护显卡的供电安全。
▼电源轻松固定，顺手把各个部分的供电接口插好。

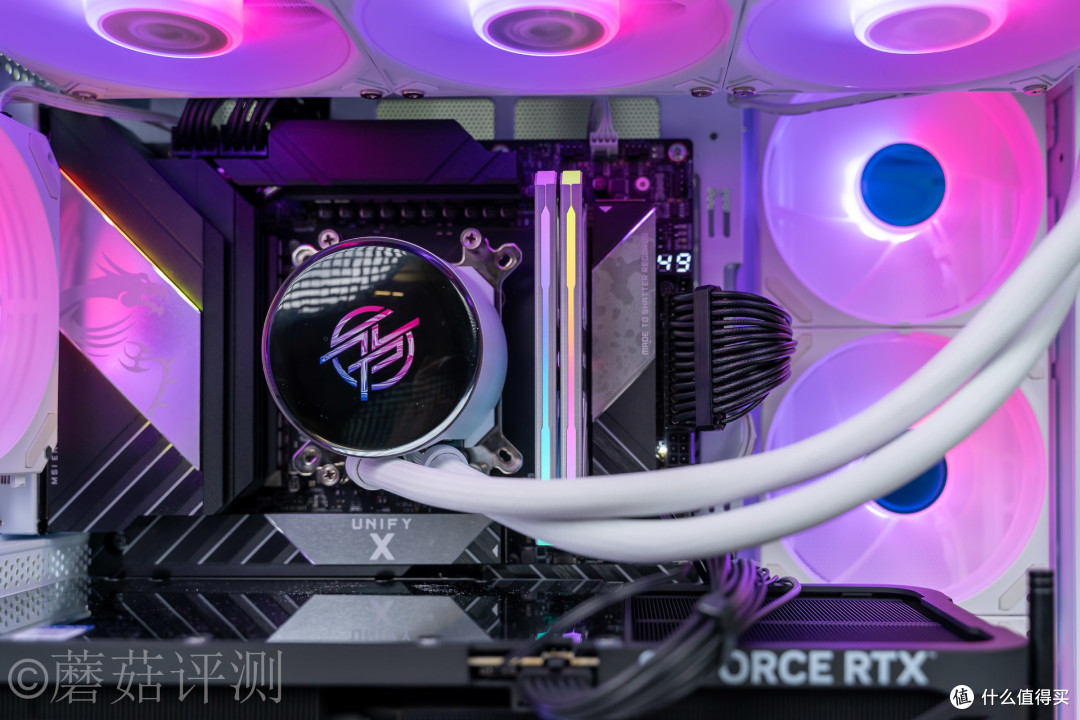

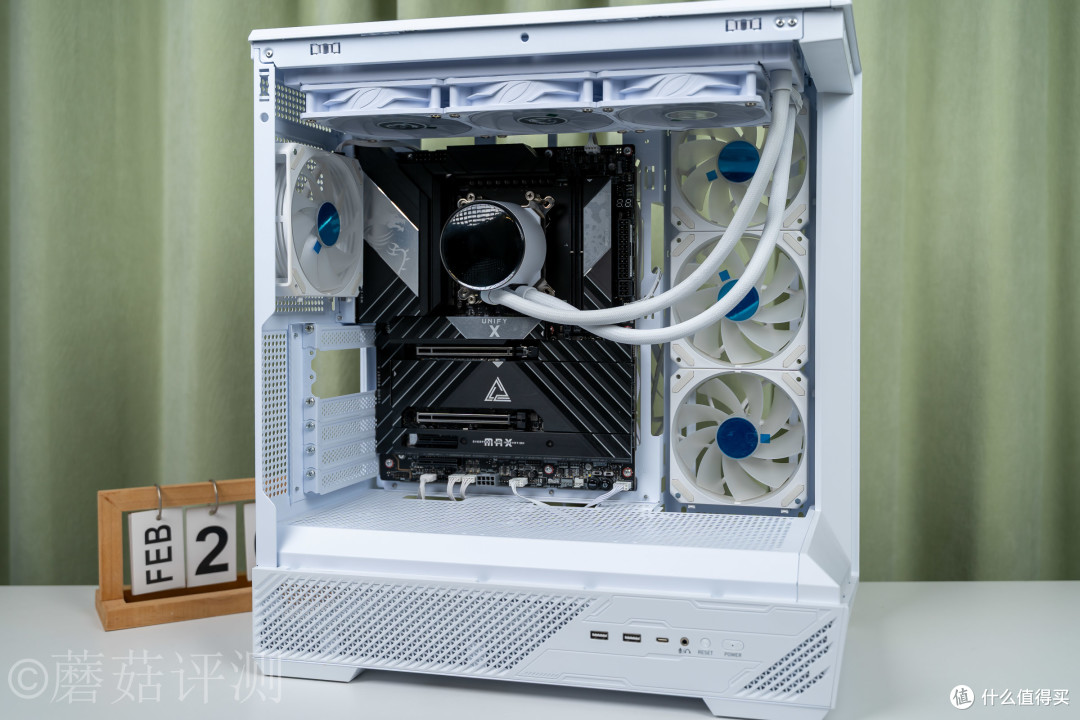

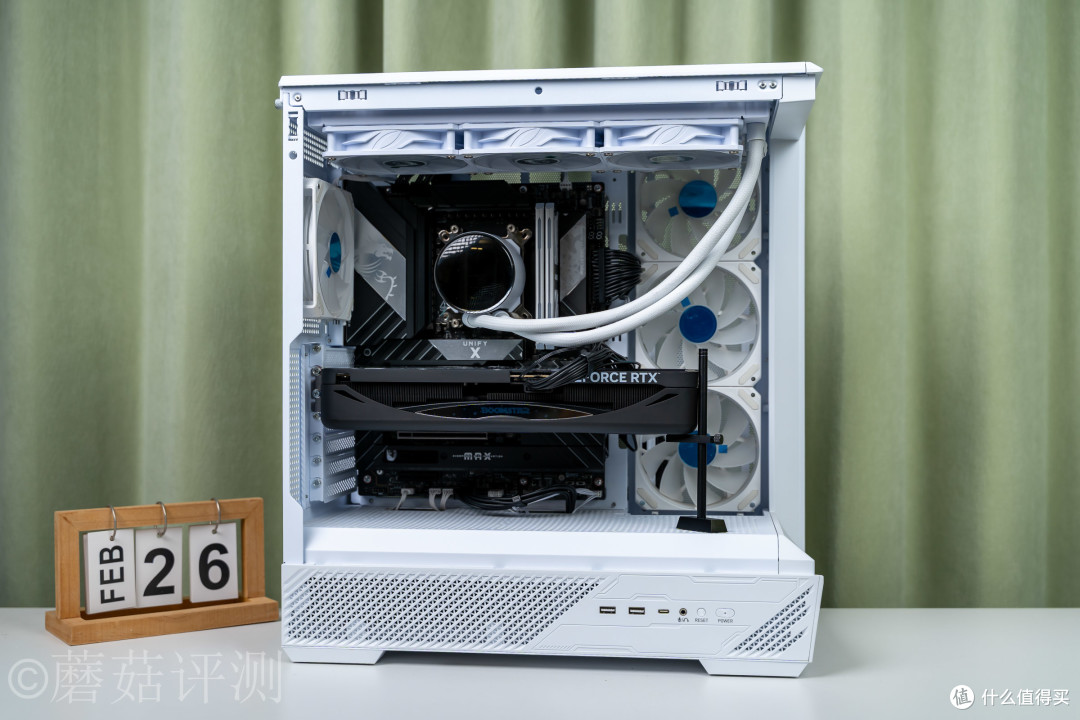

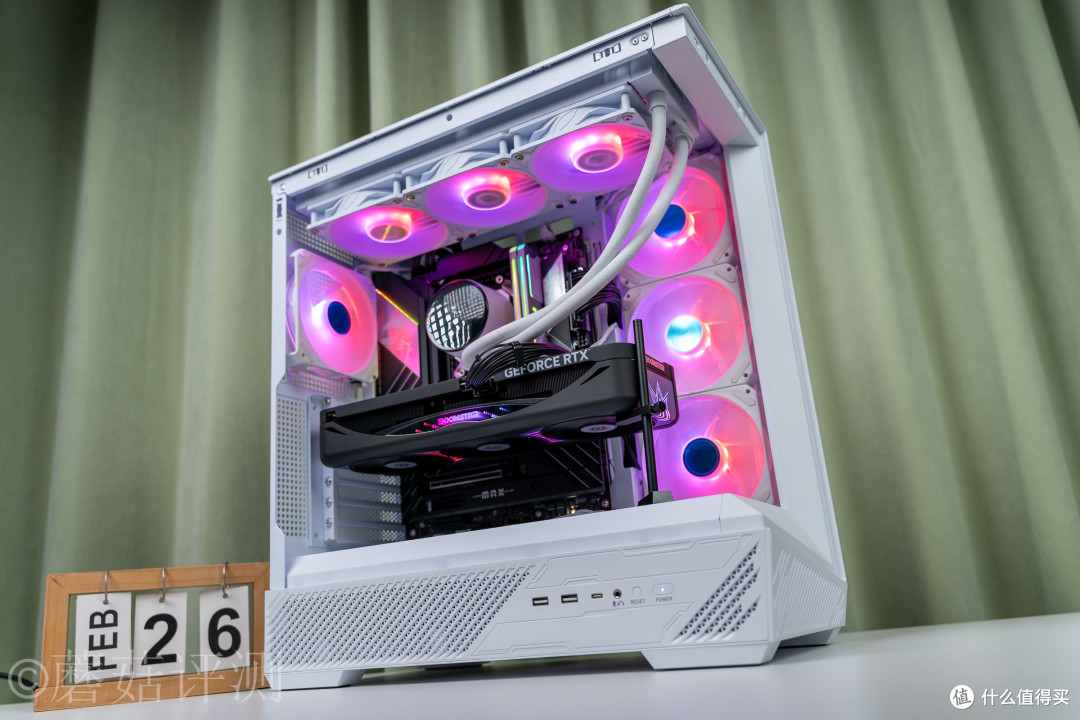

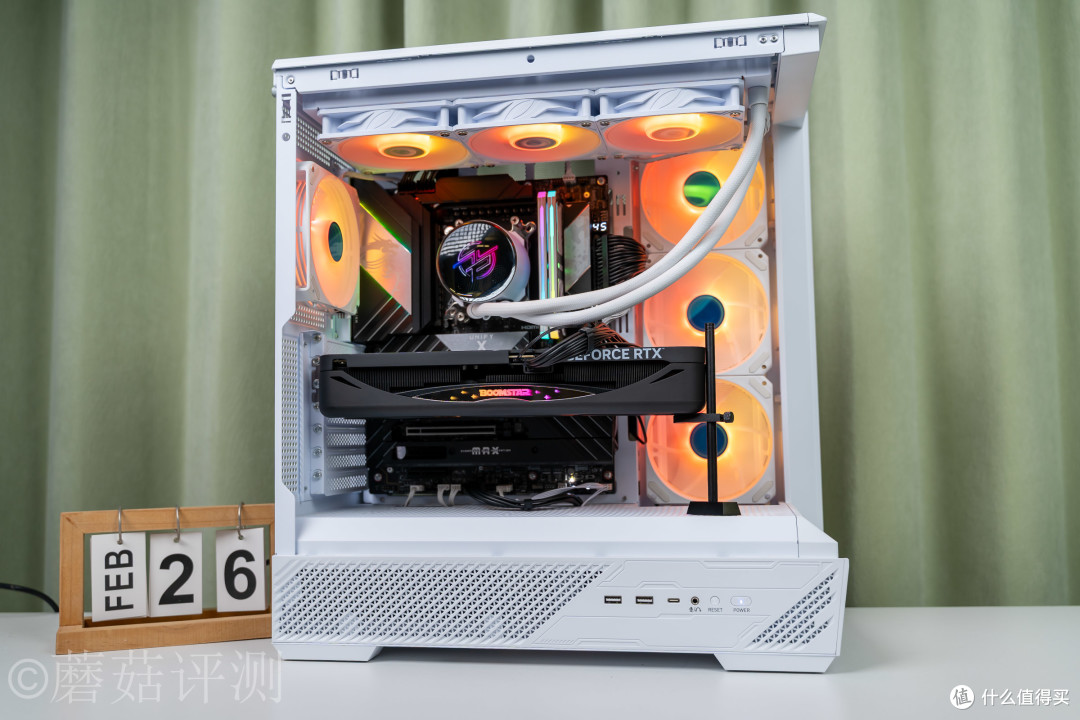

▼插电，开机，一次点亮，整机的颜值还是很漂亮的。

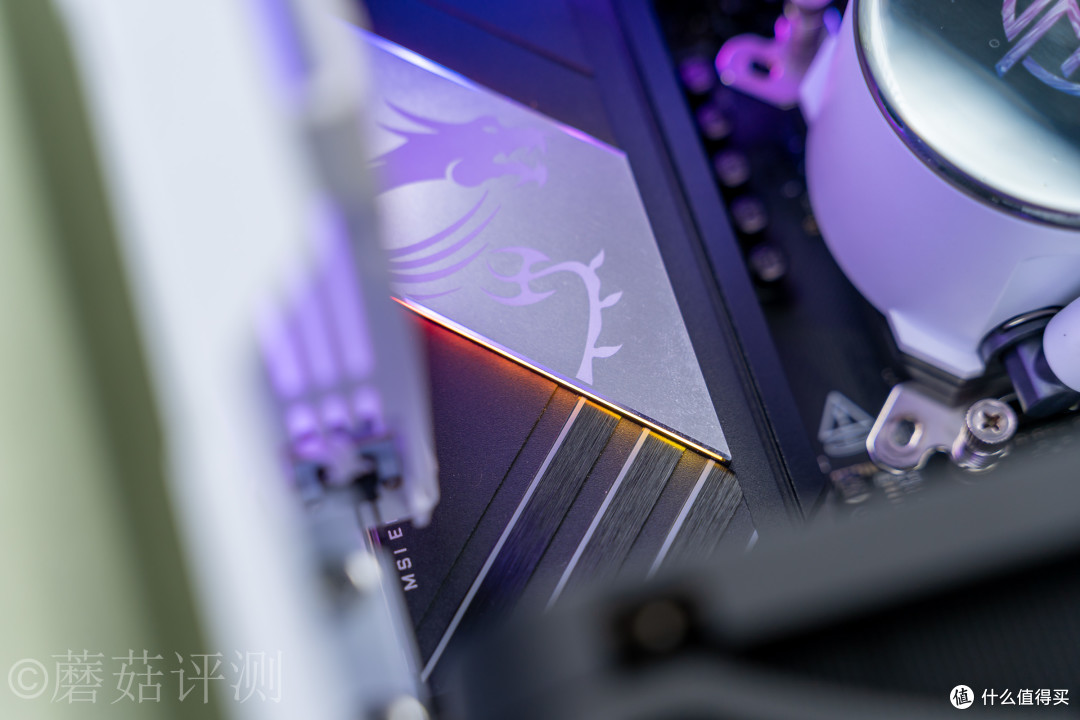

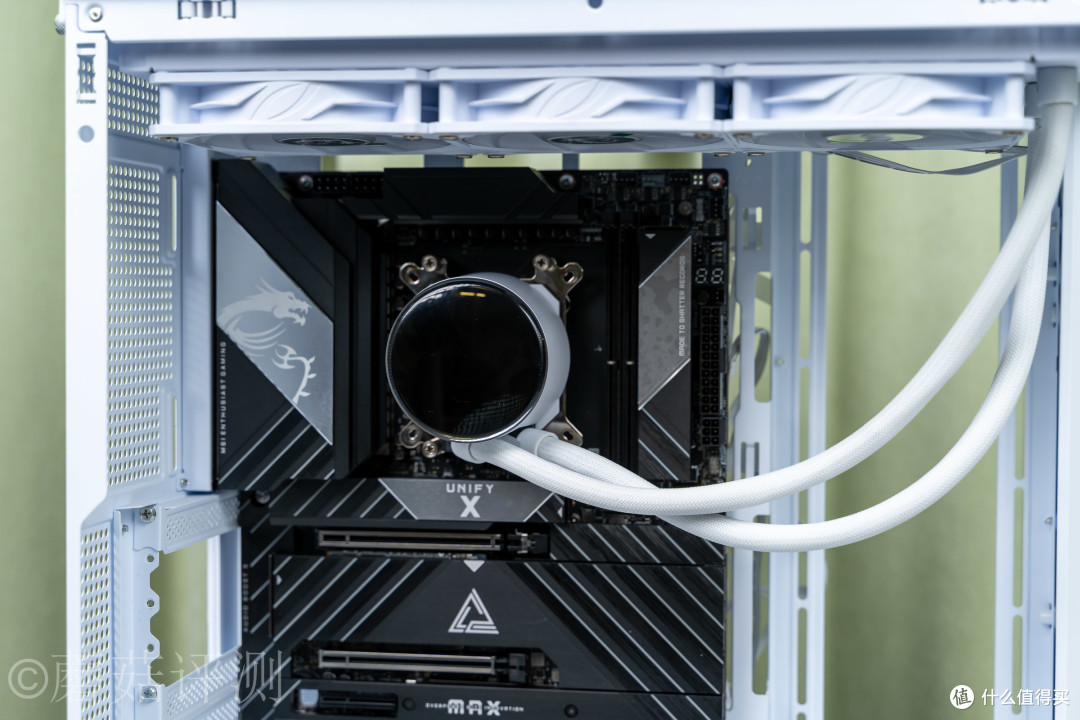

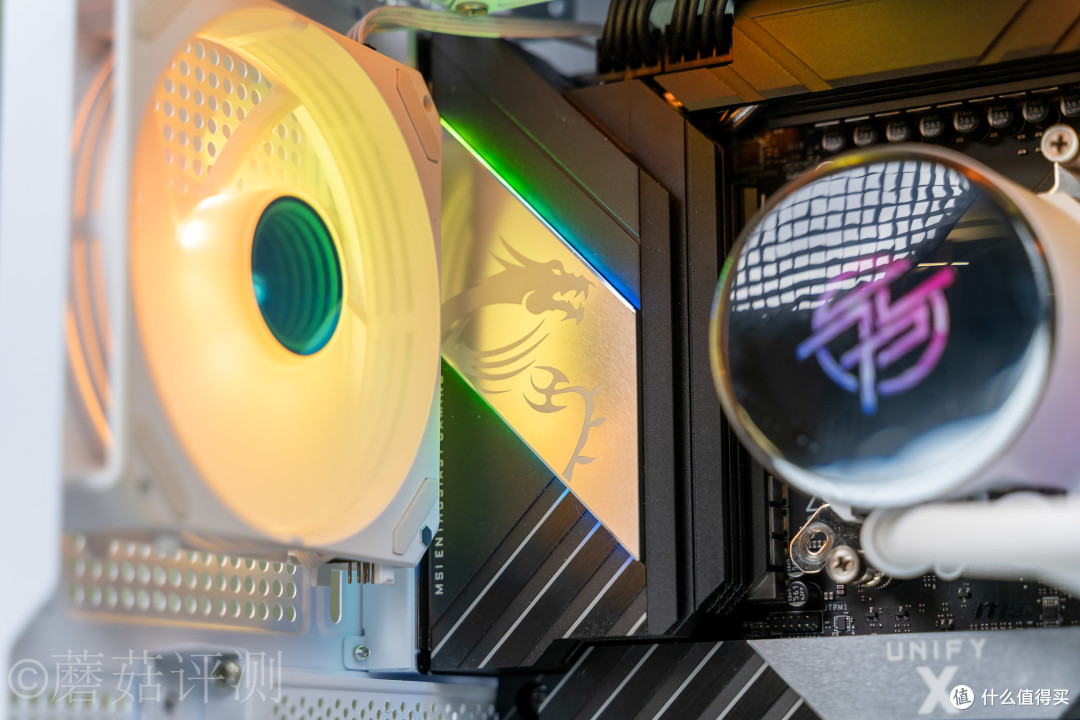

▼主板左侧供电散热件表面的铝合金龙标LOGO很漂亮，上下均有一条RGB灯带。
▼靠近看看这个散热覆盖件的细节，表面有银白色铝合金材质和黑色铝合金材质，表面均有拉丝处理和高光倒角，金属件表面还有磨砂喷涂，整体的质感很棒。

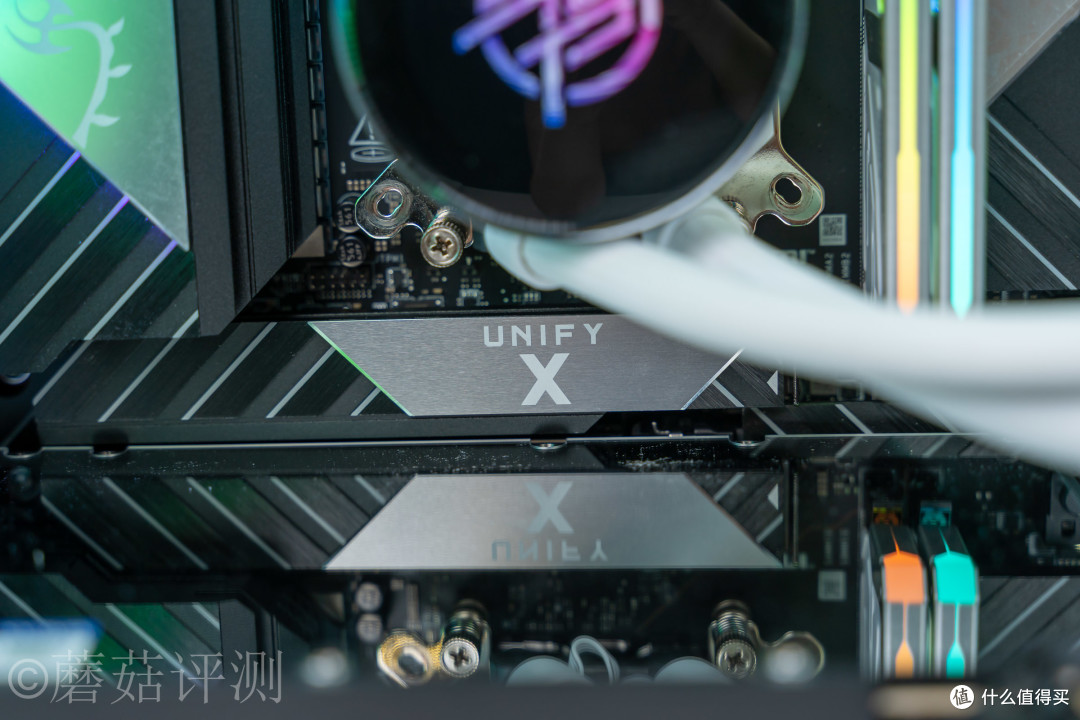

▼主板主PCIe插槽上面的这个M2金属散热件，UNIFY X的LOGO很显眼，在显卡的镜面背板上还有倒影。

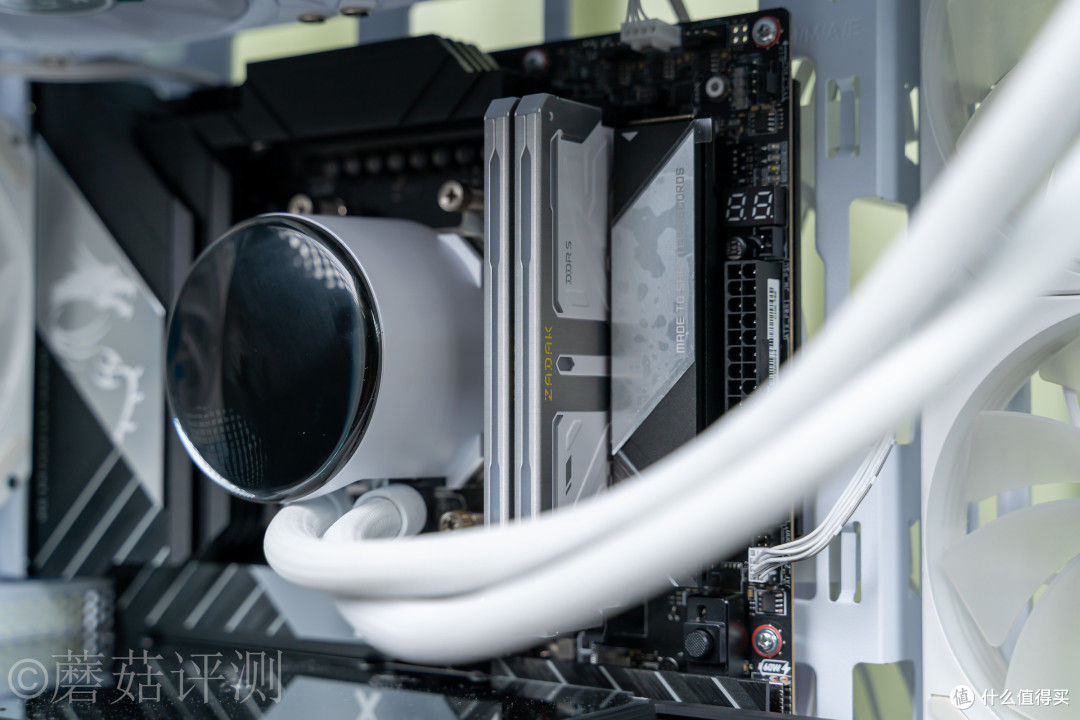

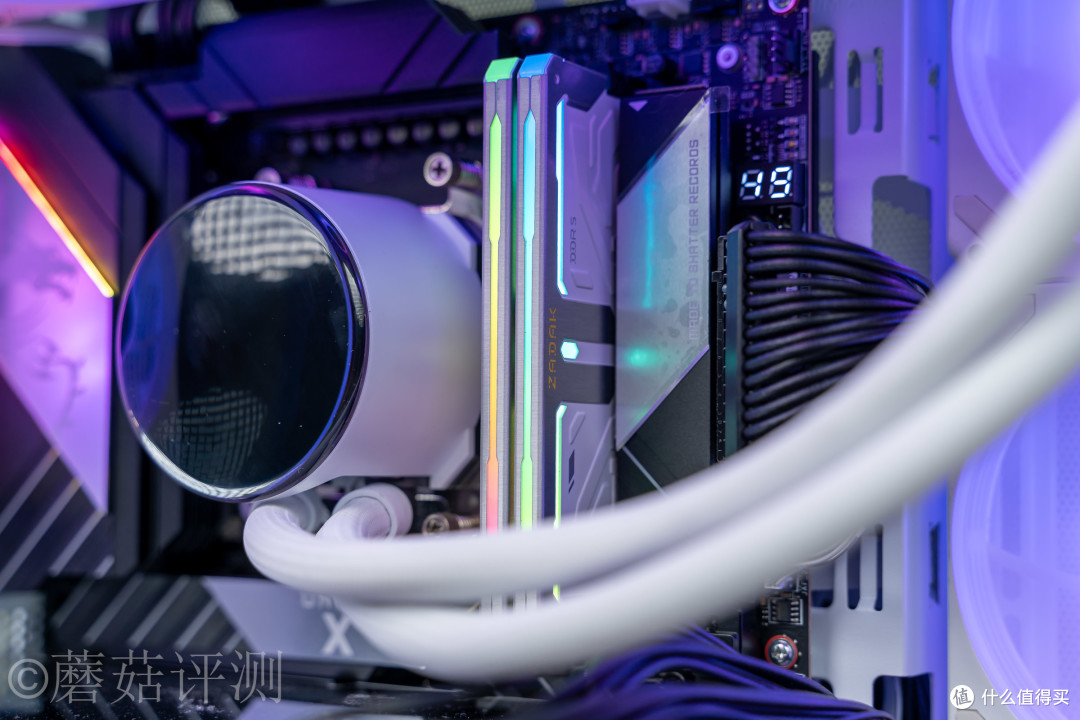

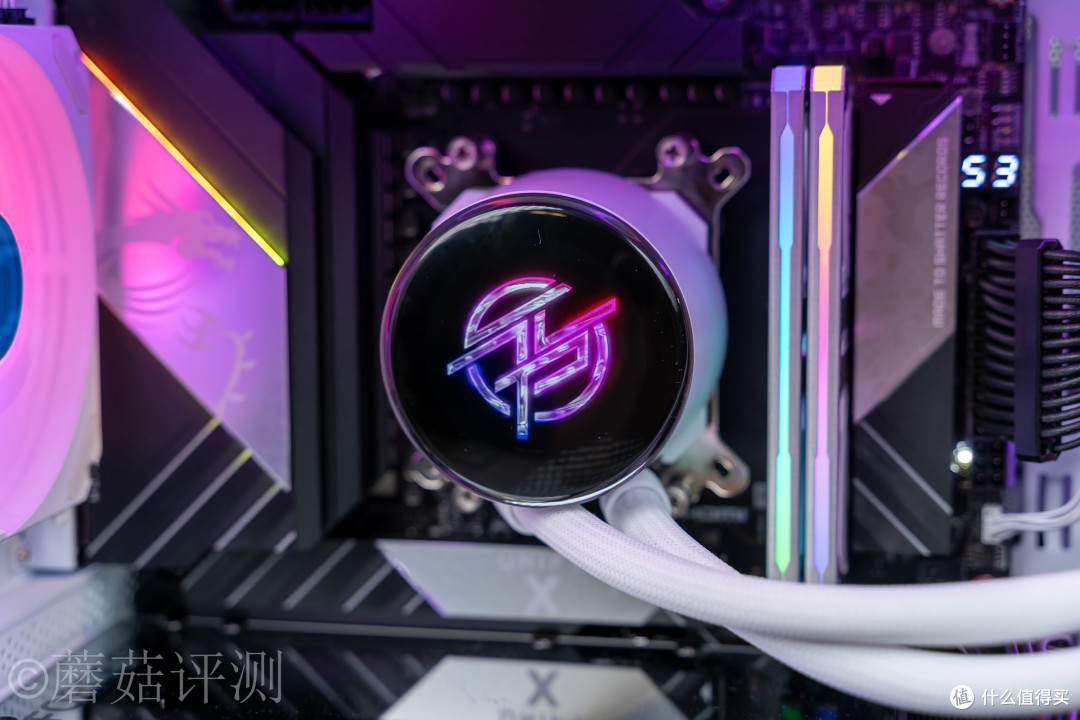

▼微星这款冰曜P13水冷的水冷头屏幕，表面还有透镜设计，视觉观感会有点梦幻的感觉。

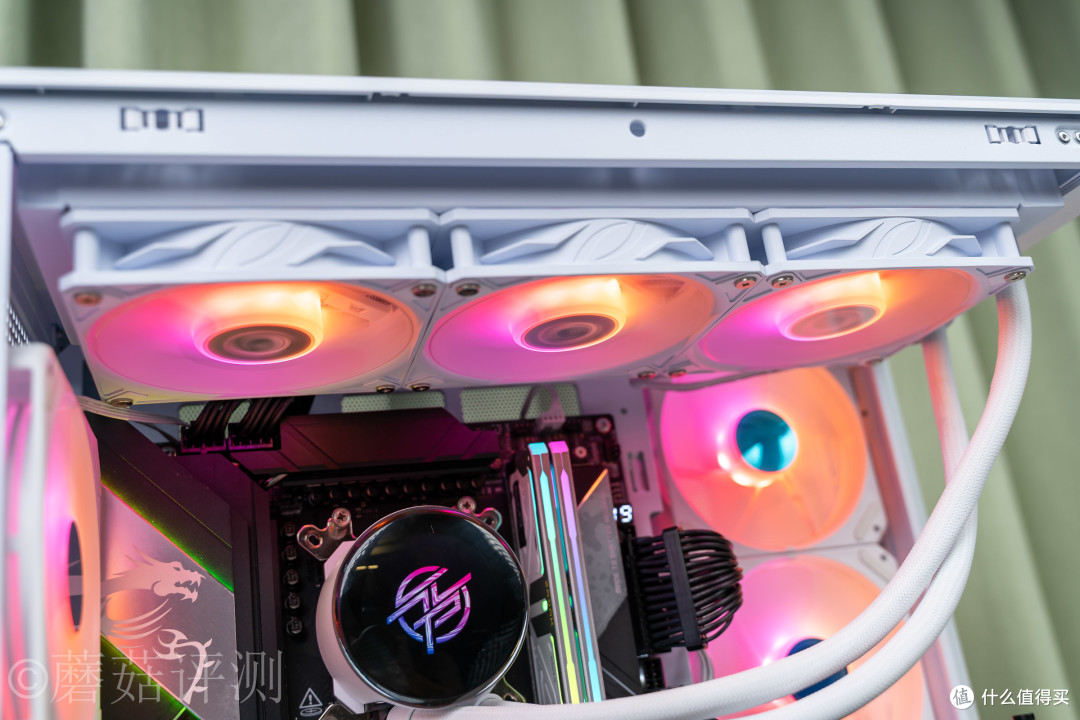

▼冷排风扇采用模组扇设计，且内置走线，正常情况下是看不到各种线材的，更整洁。
▼宇瞻这套内存，顶部是一条完整的RGB灯带，支持主板控制，支持ARGB灯效。
▼内存条侧面是多段式的RGB灯带，其巧妙的和两种不同的表面处理的金属马甲互相配合，很有设计感。
▼影驰这张RTX 5080星曜 NOX OC显卡的侧面、正面均有RGB灯效，支持主板同步，可以和机箱内部的其他硬件灯效互相呼应。
▼微星MAG PANO 131L PZ WHITE白龙机箱，侧面和前面标配有大面积的侧透玻璃，可以270°全方位的展示机箱内部的硬件。

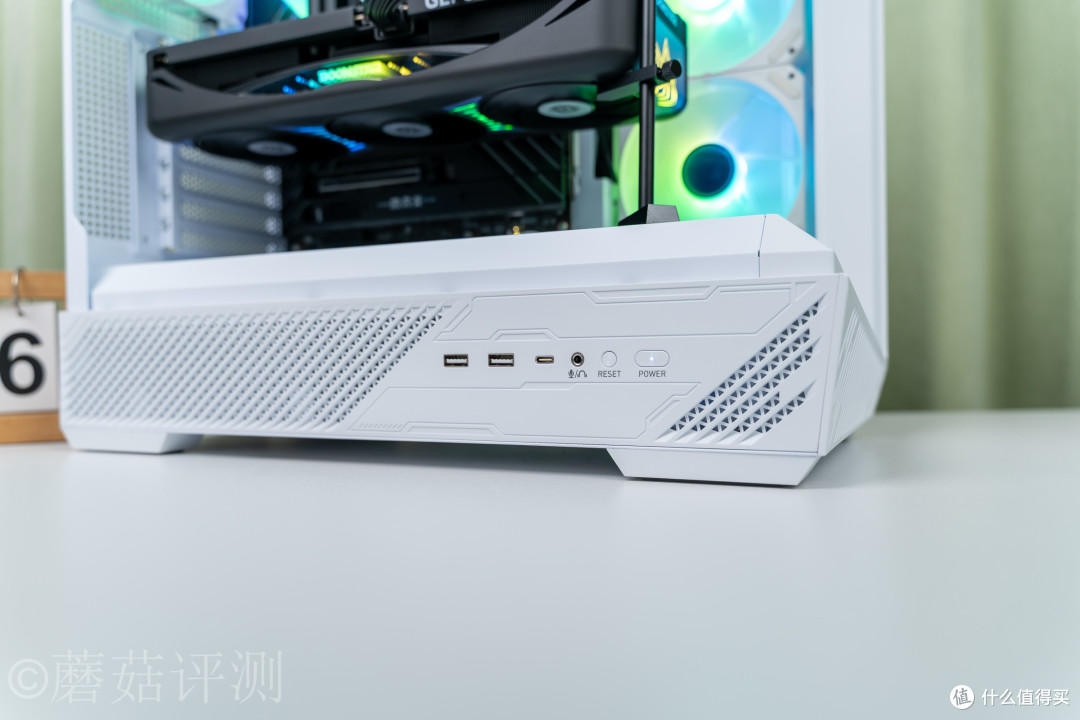

▼这款机箱的IO面板设计在机箱的侧面，方便机箱放在桌面的时候使用。
六、微星MEG X870E UNIFY-X MAX主板 测试

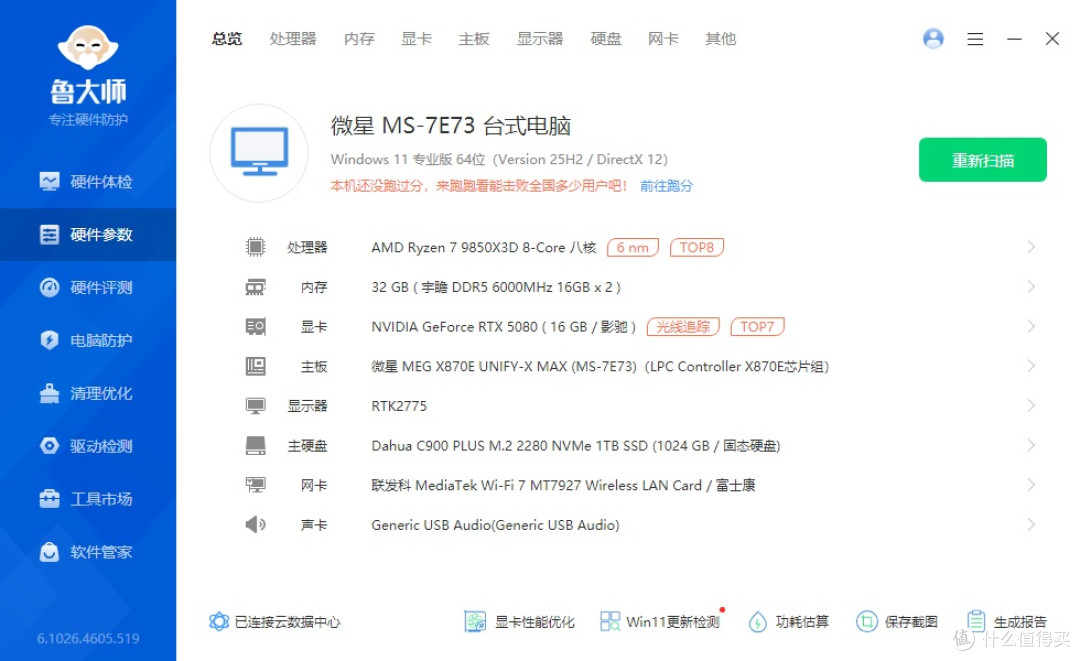

▼整机配置一览，处理器是9850X3D，主板是微星的X870E UNIFY-X MAX，显卡是影驰的RTX 5080星曜NOX OC。

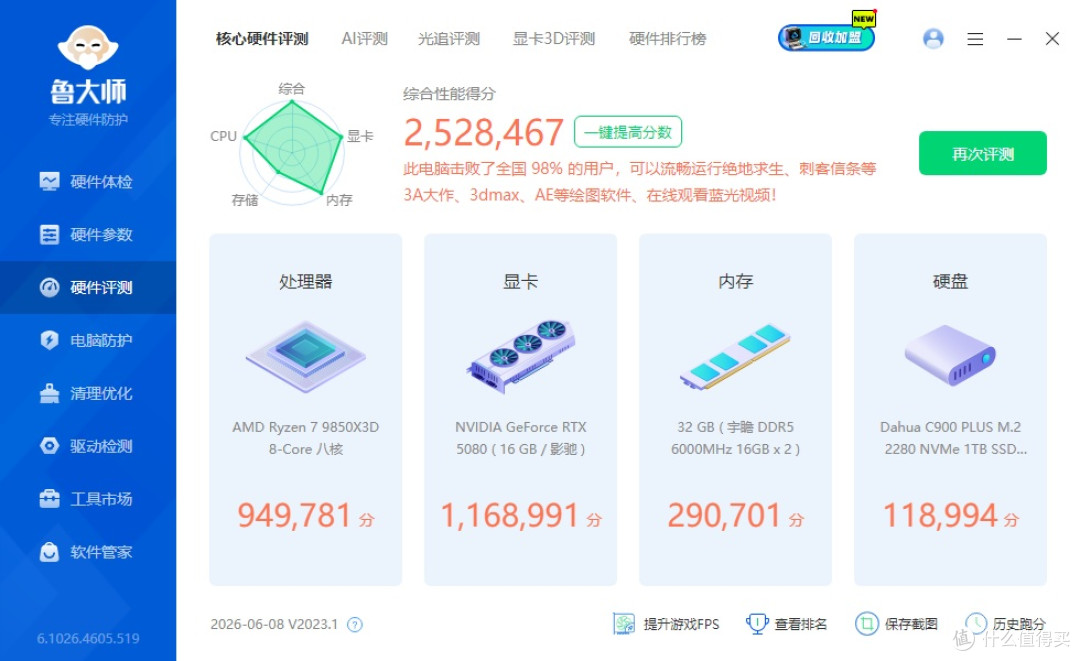

▼简单跑个整机测试，整机得分252.8W，其中处理器单独得分94.9W，显卡单独得分116.8W，分数都很高。

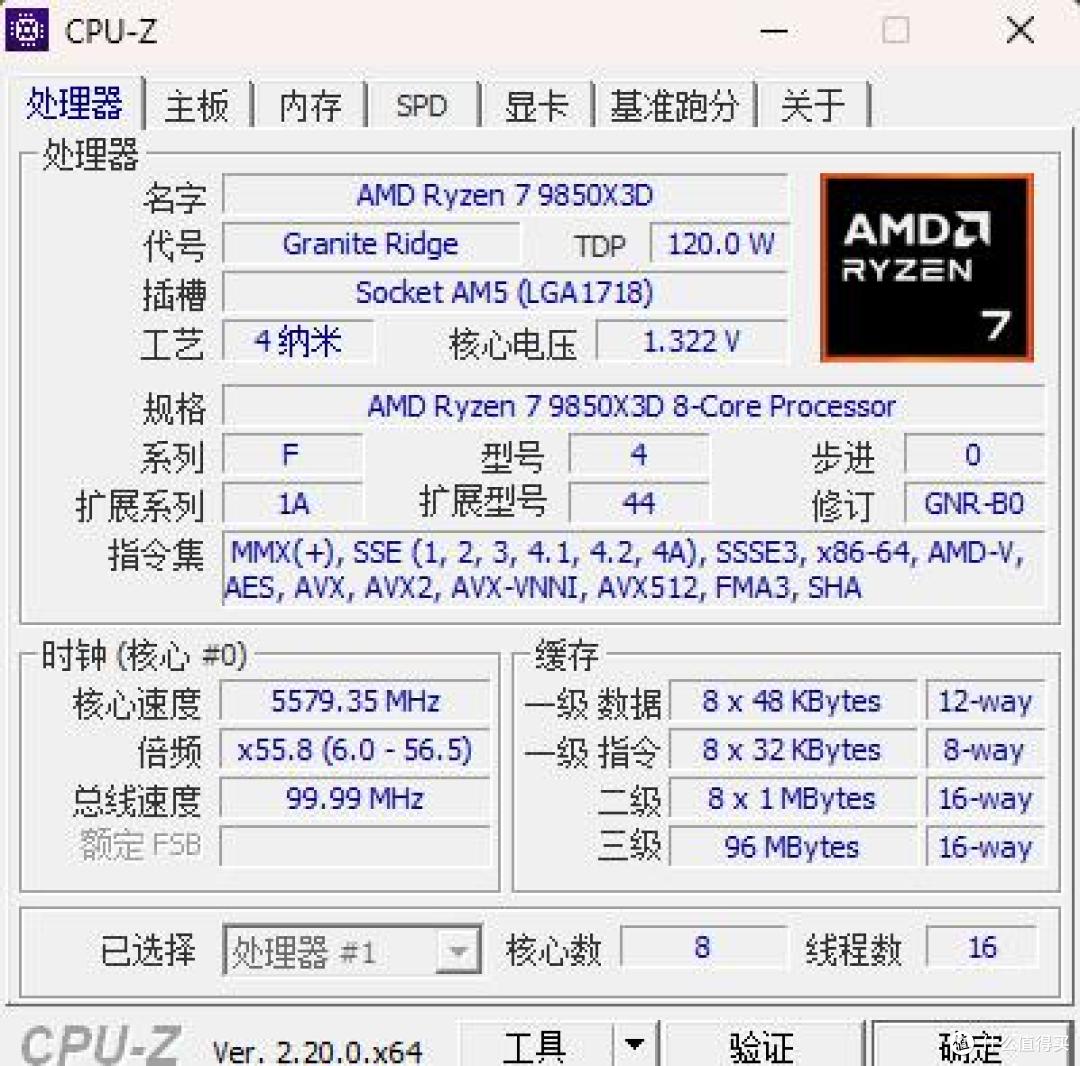

▼简单看下这颗9850X3D的硬件参数，其拥有8个核心16线程，三级缓存在96MB，游戏性能表现超给力。

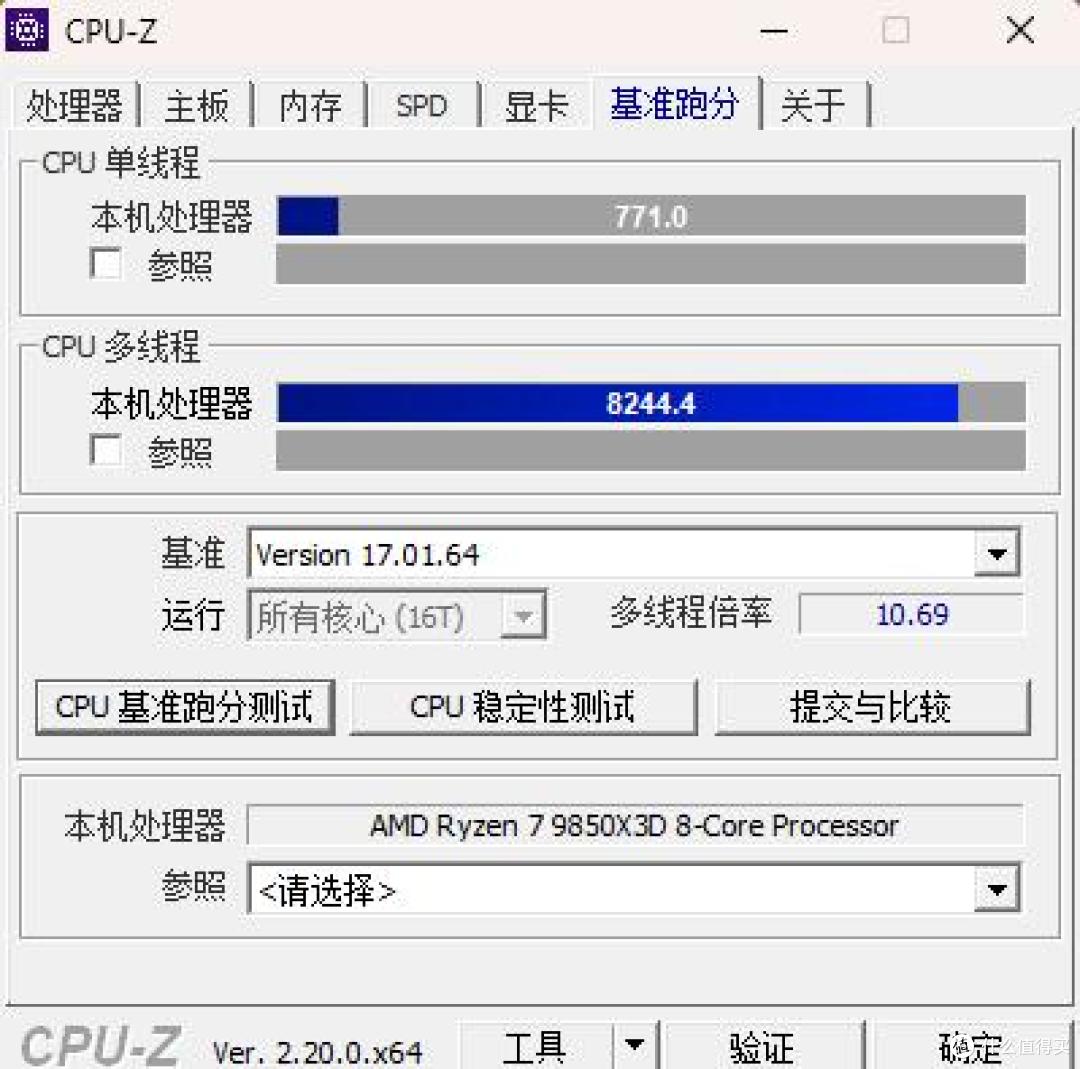

▼简单跑个CPU-Z的测试，单核得分771，多核得分8244.4，还不错。

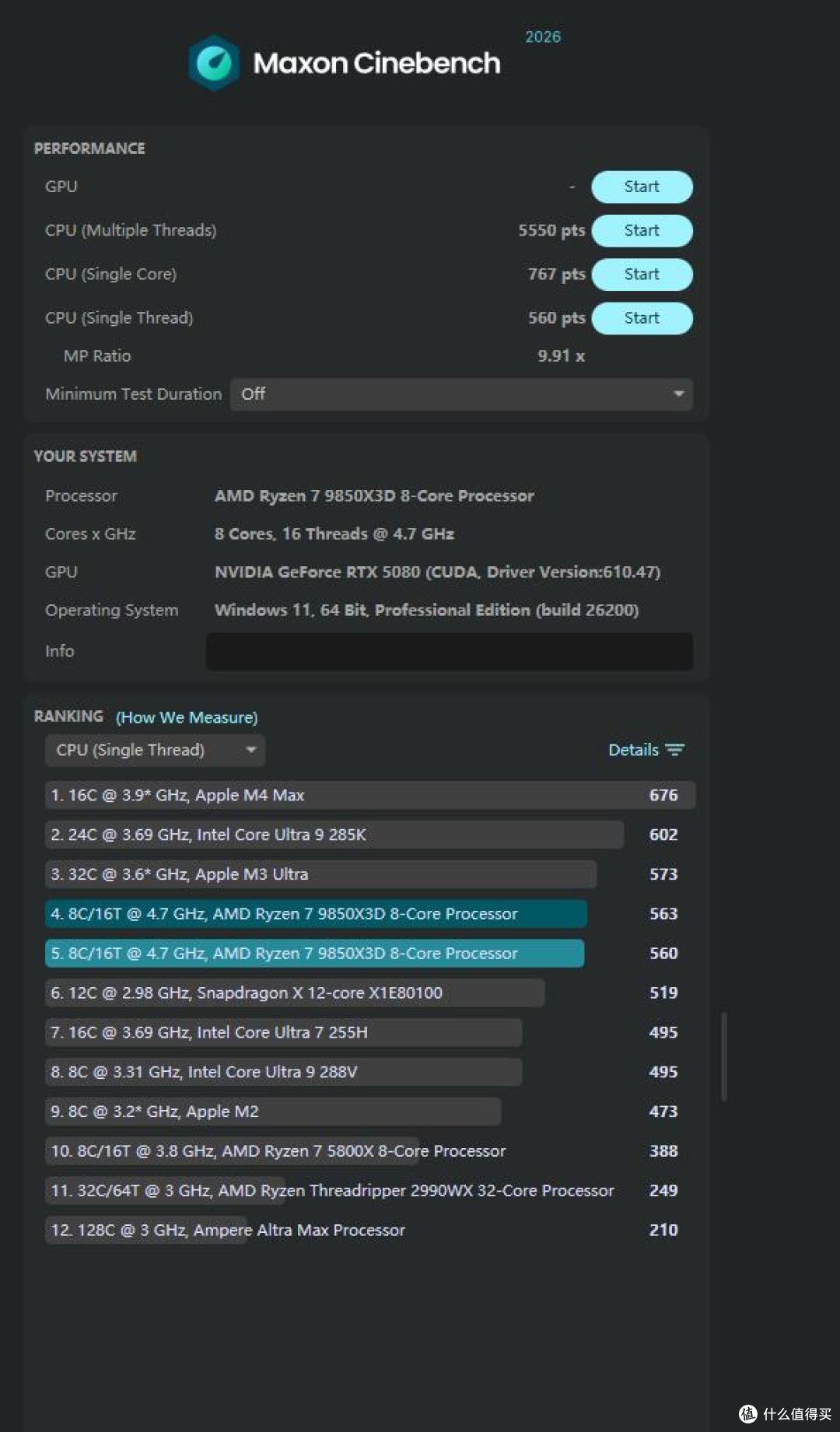

▼跑个CineBench 2026，多核得分5550，单核得分767，单线程得分560，还不错。

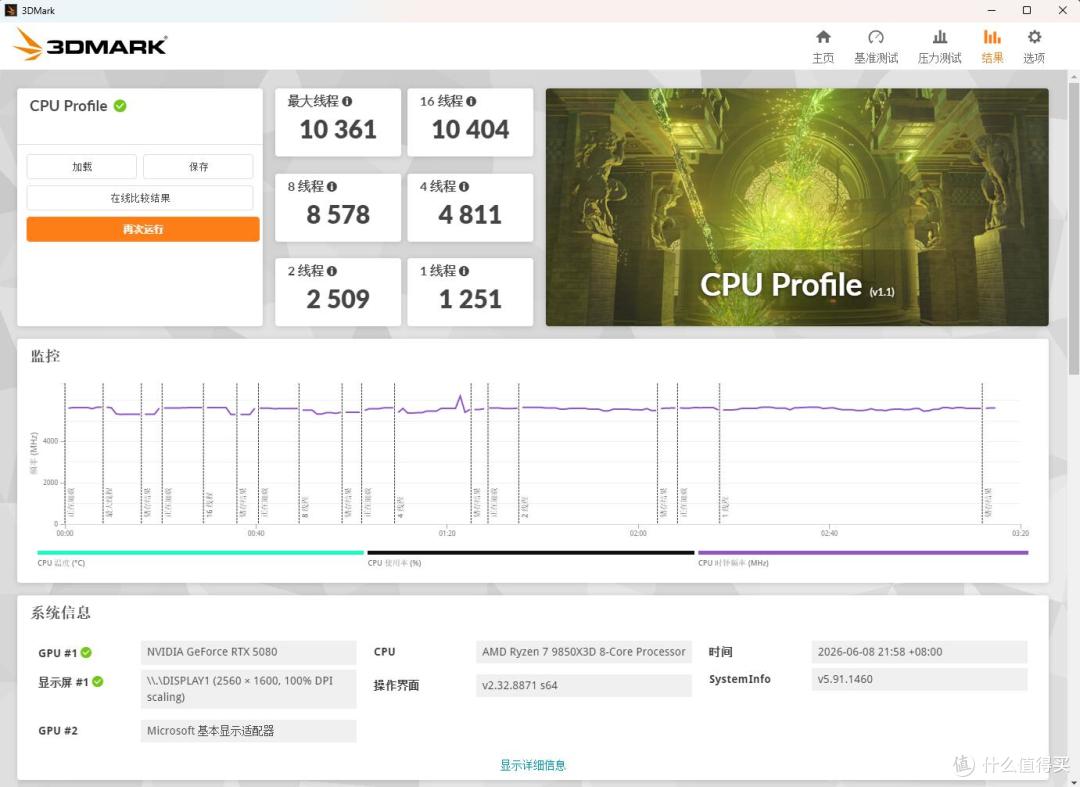

▼跑个3Dmark的CPU测试，1线程得分1251，8线程得分8578，最大线程得分10361。其中8个大核的性能表现还是很出色的，超线程的效率就那样了。
▼最后跑个CPU压力测试，室温在25℃左右，日常待机情况，处理器温度在45℃，供电温度在43℃。

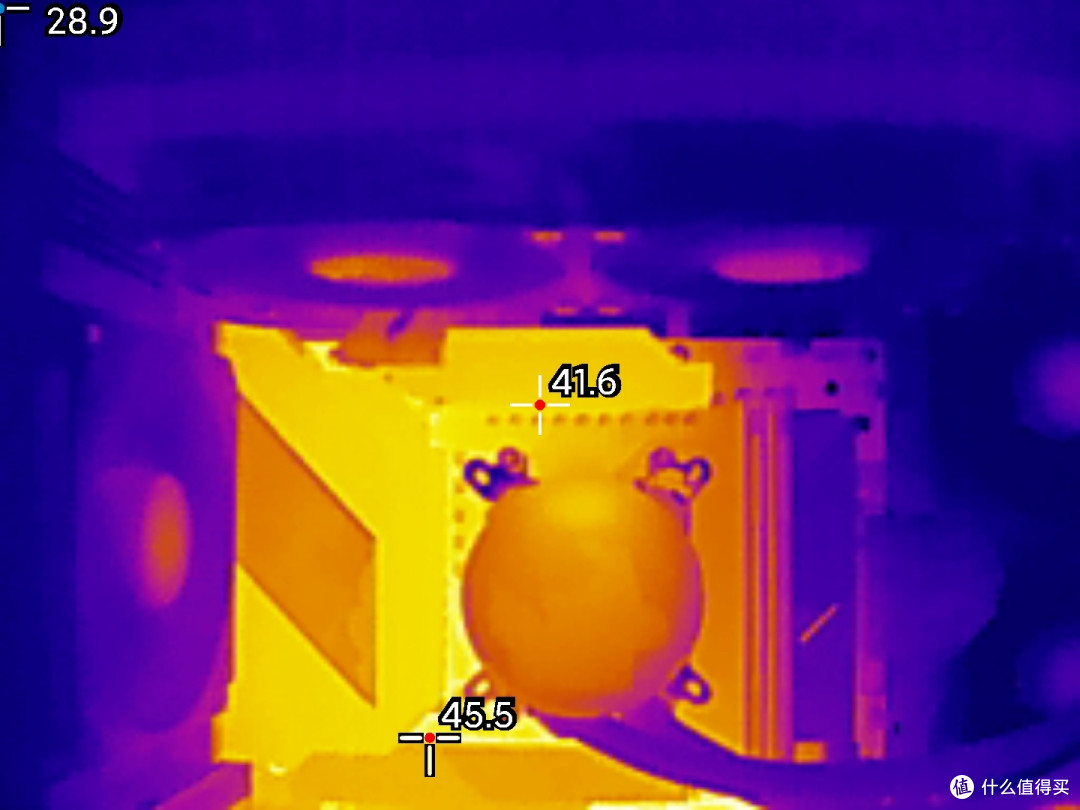

▼主板的供电模组表面最高温度在45.5℃，上侧供电散热件表面温度在41.6℃，很低。
▼跑个CPU-Z的压力测试，处理器功耗在125W左右，全核心睿频5.3GHz，温度在77℃，供电传感器温度在48℃。

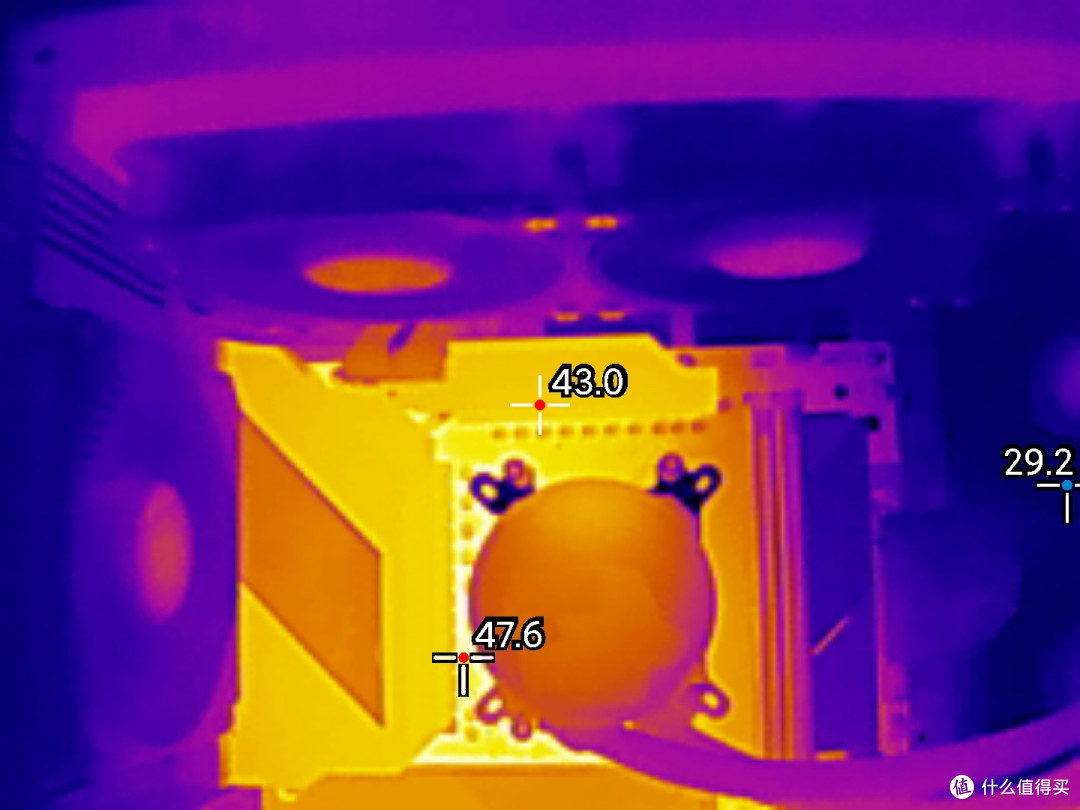

▼主板供电模组表面最高温度在47.8℃，上侧散热件表面温度在43℃，也是非常低。
▼单烤FPU测试，处理器功耗在140W左右，全核心睿频4.6GHz，温度在87℃，主板供电传感器温度在52℃。

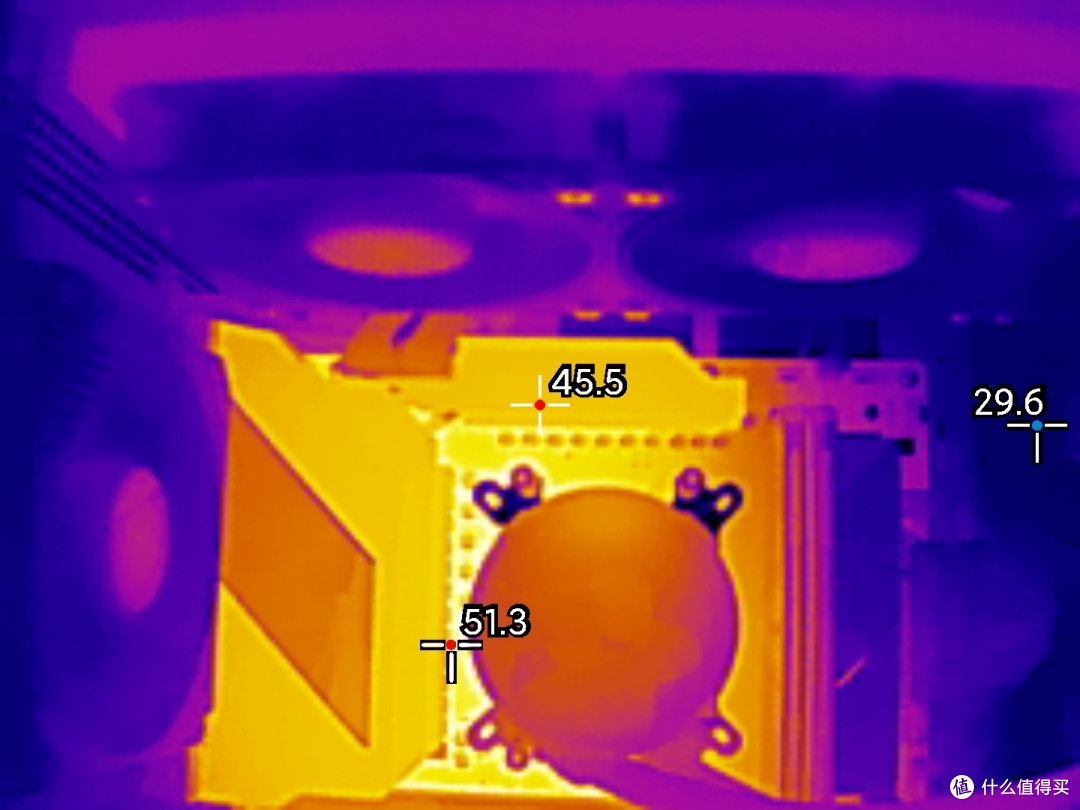

▼主板供电电路表面最高温度在51.3℃，主板上侧供电散热件表面温度在45.5℃，也很低。

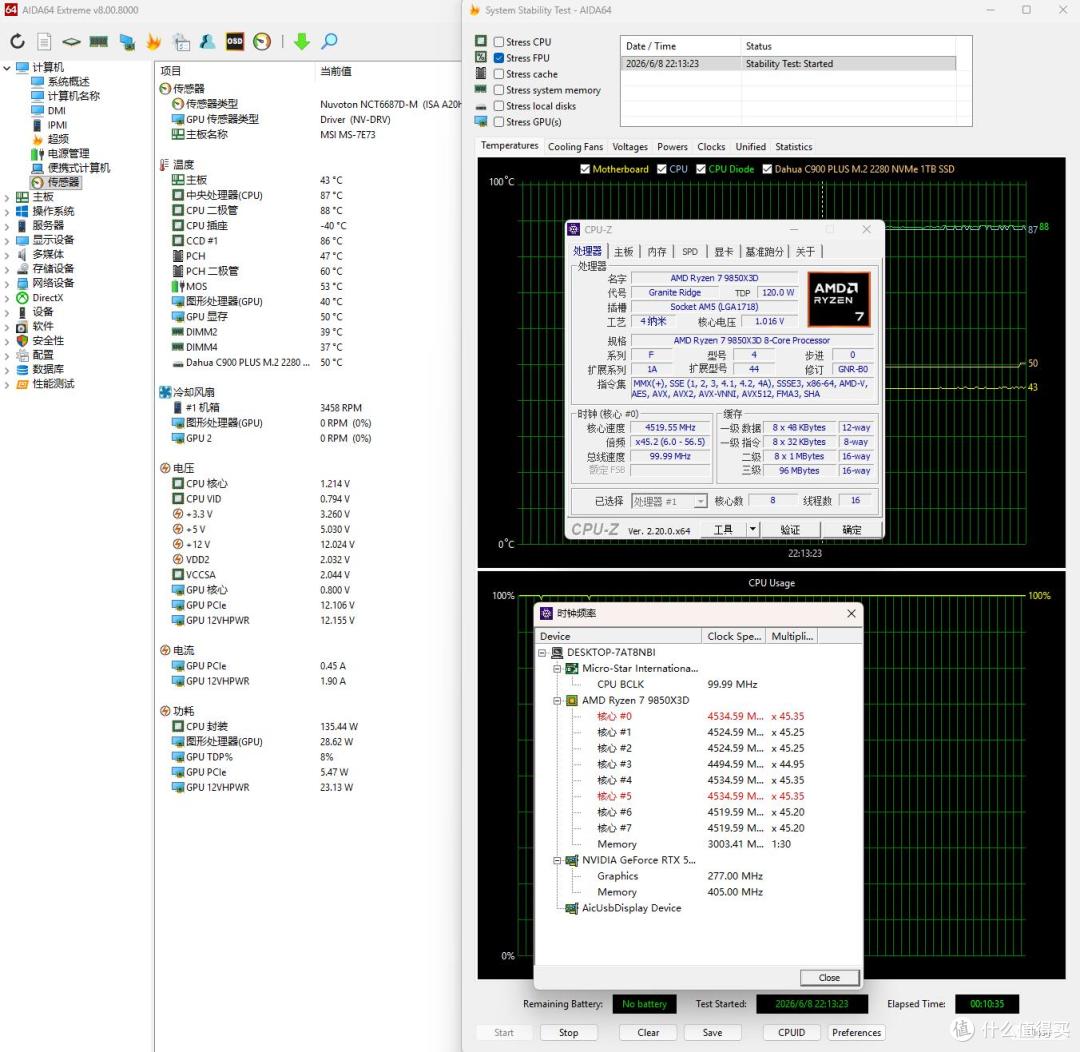

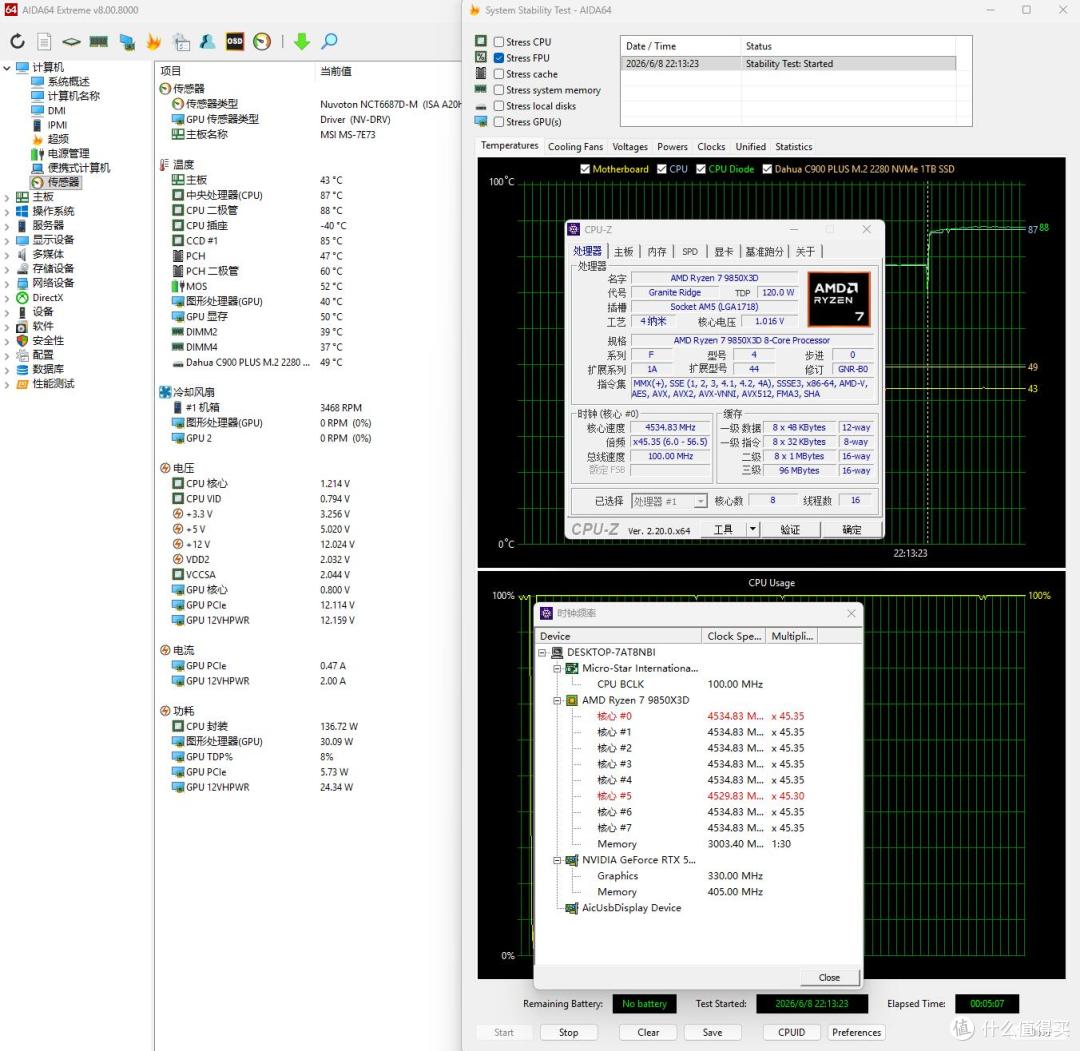

▼持续单烤FPU测试10分钟，非常稳定，处理器功耗稳定在136W左右，频率稳定在4.6GHz左右，供电传感器温度在53℃左右，几乎没有变化，说明散热非常好。
▼单烤FPU测试，5分钟或10分钟，主板供电部分的温度变化非常小，最高温度提高了0.5℃，上侧供电散热件表面温度提高了0.7℃，几乎没变化。
七、总结
微星这块MEG X870E UNIFY-X MAX主板，不夸张的讲，算是在一众的X870E主板中的满级大佬了，各个方面表现均达到满级，领先其他X870E主板不止一个身位，尤其是通道分配方面，更是无出其右。
基础配置方面，供电用料方面没的说，顶尖的水平。拓展性方面，M2插槽标配5个，其中两个最大支持PCIe 5.0 x 4，其余三个支持PCIe 4.0 x 4；PCIe插槽方面，两面PCIe 5.0的全长插槽，单条最大支持X16、双条最大支持X8，且不与PCIe 5.0的M2接口冲突。EZ DIY方面的设计更是全面，M2金属散热片固定，M2固态硬盘固定，显卡固定，均支持快拆，日常装机、升级硬件的体验更方便。
另外，这块主板标配2条DDR5内存插槽，最大支持128GB容量。对于AMD平台来说，2条DDR5内存插槽算是优点，超频潜力更大、可玩度更丰富，AMD平台内存插满频率有多低、兼容性表现有多难，玩过的小伙伴肯定知道。
谢谢大家！
