一微星67W 2C1A充电器方案：单协议芯片支持三口UFCS 融合快充

前言

一微星科技（以下简称一微星）是一家专注于数模混合设计领域的芯片设计公司，今天，充电头网将介绍一款一微星67W 2C1A充电器，它体积小巧，支持C1/C2盲插67W快充，并且三口皆支持UFCS 融合快充，拥有丰富的充电协议。下面我们一起看看量产整机的实测表现。

开箱介绍

一微星 67W 充电器正面配备两个Type-C和一个Type-A。机身采用纯白简约配色，充电器外壳表面晶莹剔透，手感温润如玉。

一微星 67W 充电器外壳用高阻燃 PC 材质制作，底部与外壳拼接处采用超声焊接技术，缝隙小不藏尘。

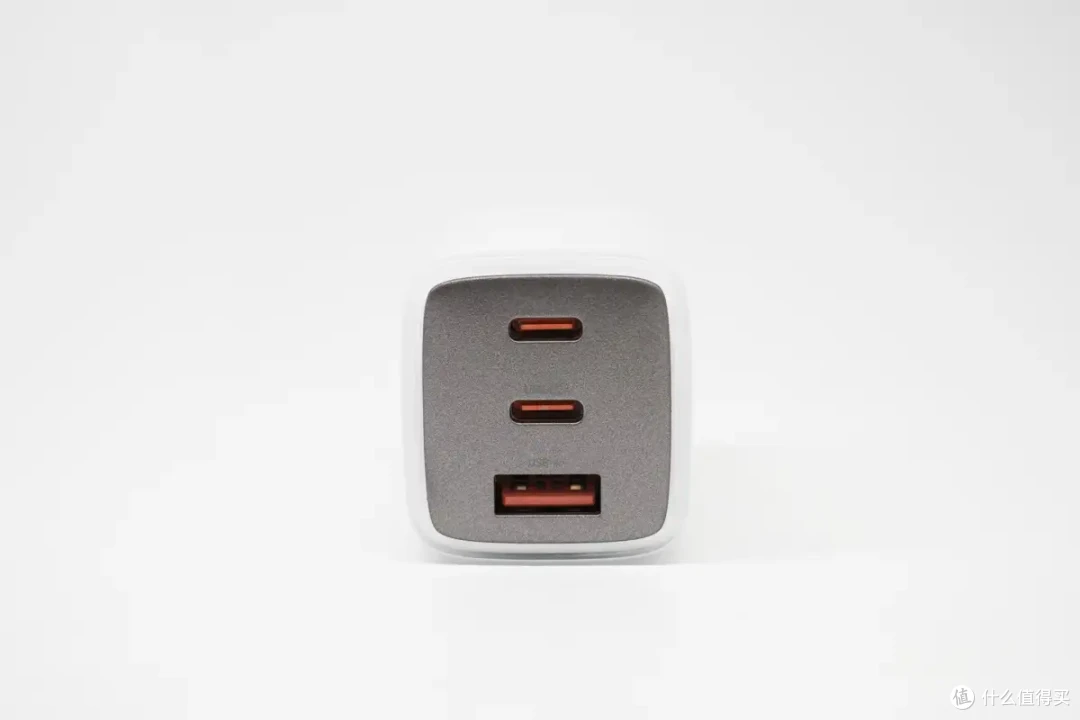

输出面板配置2C1A三个 USB 输出端口，母口胶芯均为橙色。

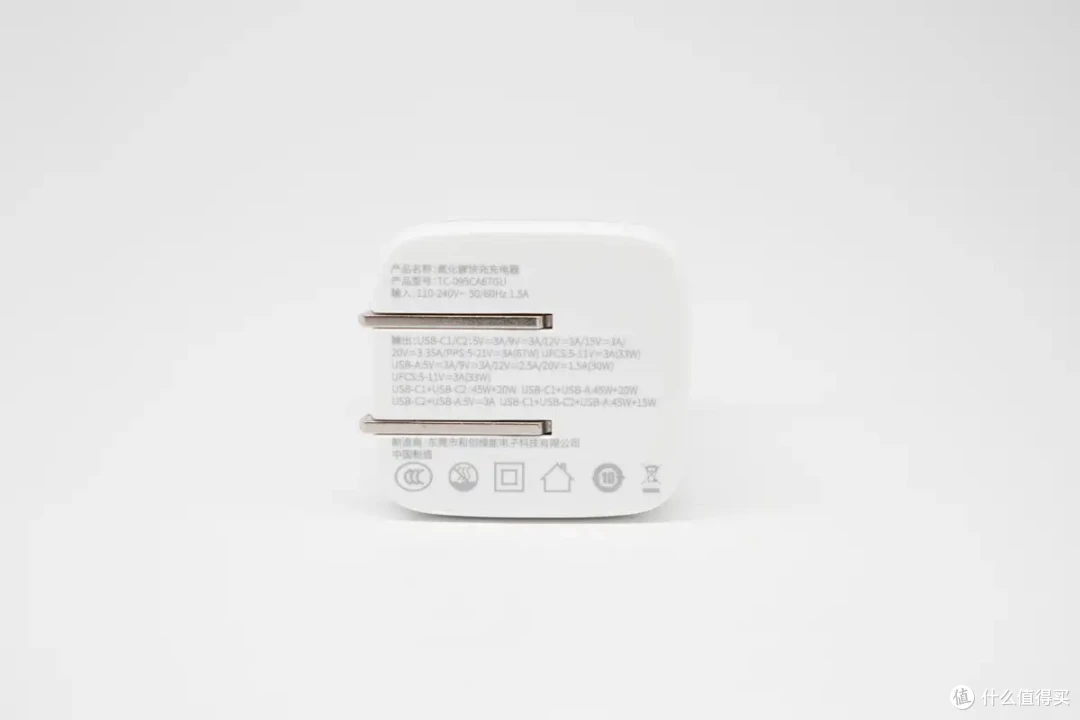

一微星 67W 充电器采用折叠式插脚设计，方便用户出行收纳；同时，插脚面板印有详细参数。

型号：TC-095CA67GU；

输入：110-240V~50/60HZ 1.5A Max；

输出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.35A；

USB-A： 5V3A、9V3A、12V2.5A、20V1.5A；

UFCS：5-11V3A；

C1+C2： 45W+20W；

C1+A ： 45W+20W；

C2+A ： 5V3A；

C1+C2+A：45W+15W；

制造商：东莞市和创绿能电子科技有限公司。

从以上信息可以了解，该充电器功能非常强大，C1/C2盲插均可支持67W输出，在C1+C2或C1+A口的使用场景下，也能支持双口同时快充，以下将进行实测验证。

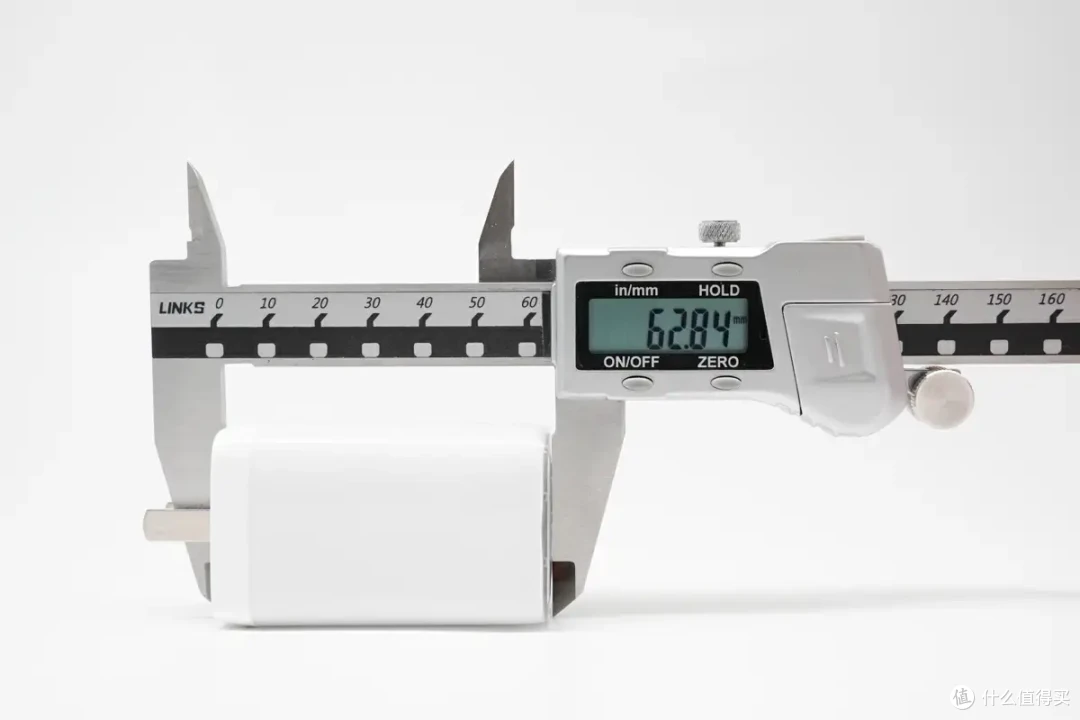

一微星 67W 充电器长度约为62.84mm。

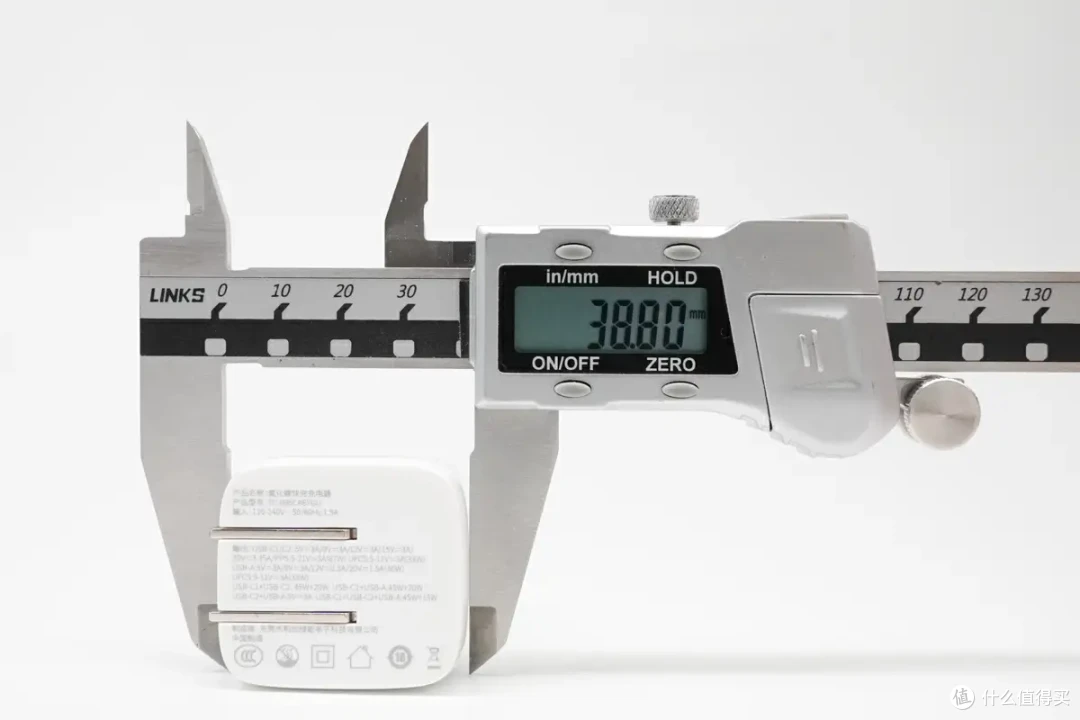

一微星 67W 充电器高度约为38.80mm。

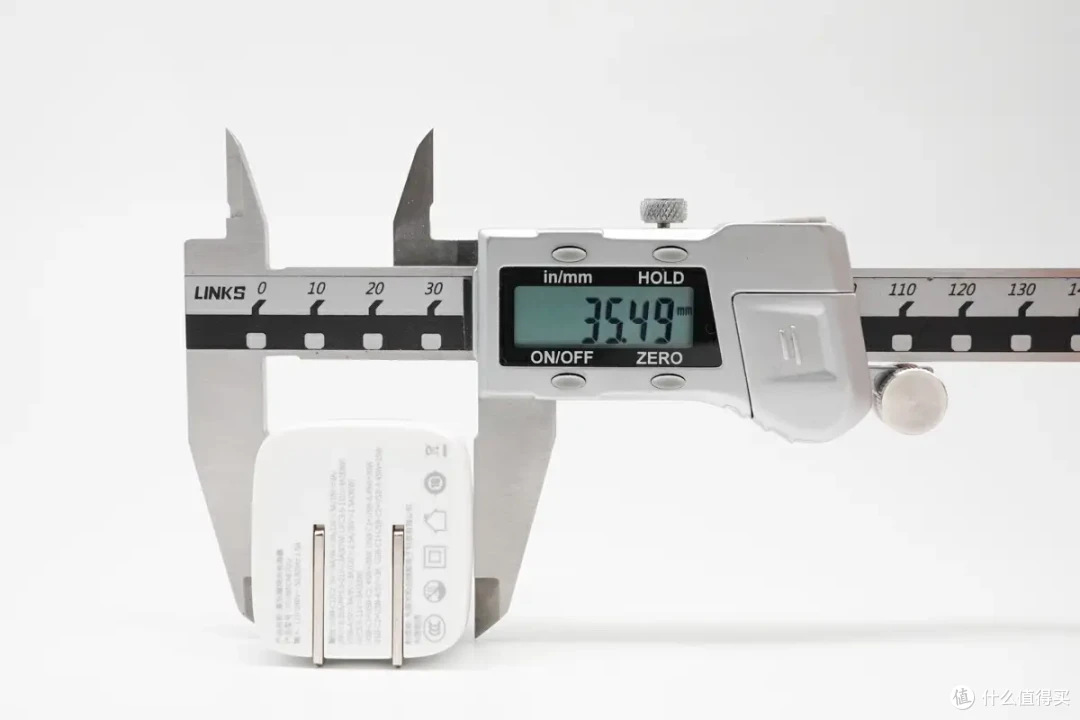

一微星 67W 充电器厚度约为35.49mm，体积约为86.53cm³，功率密度达到 0.77W/cm³。

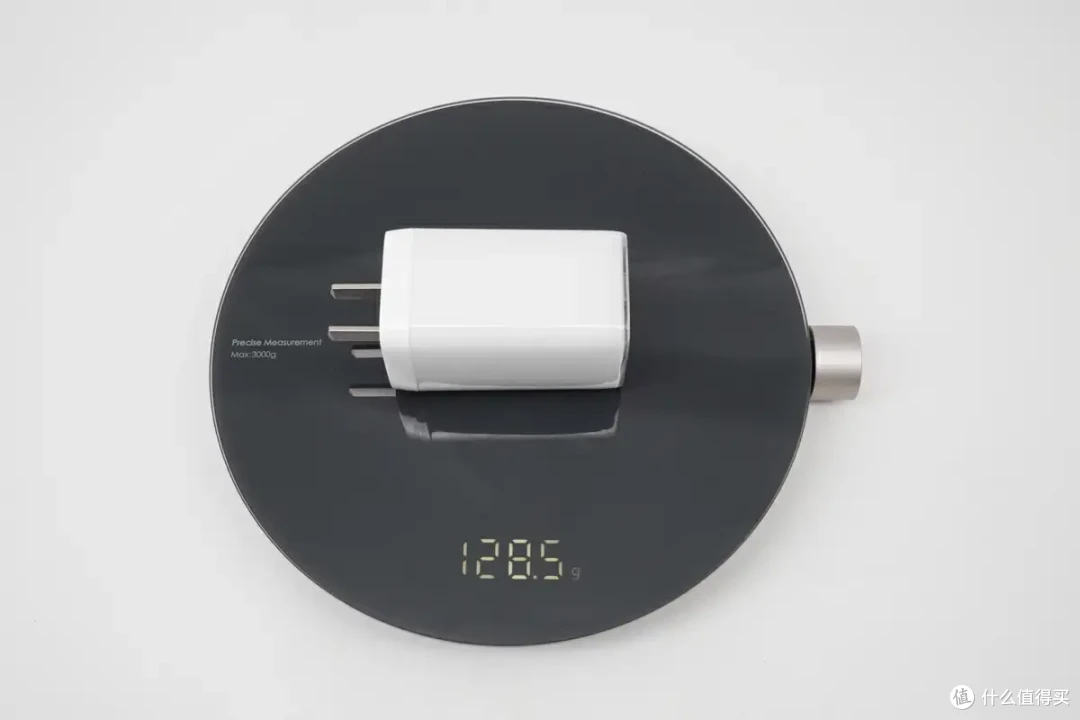

一微星 67W 充电器重量约为128.5g。

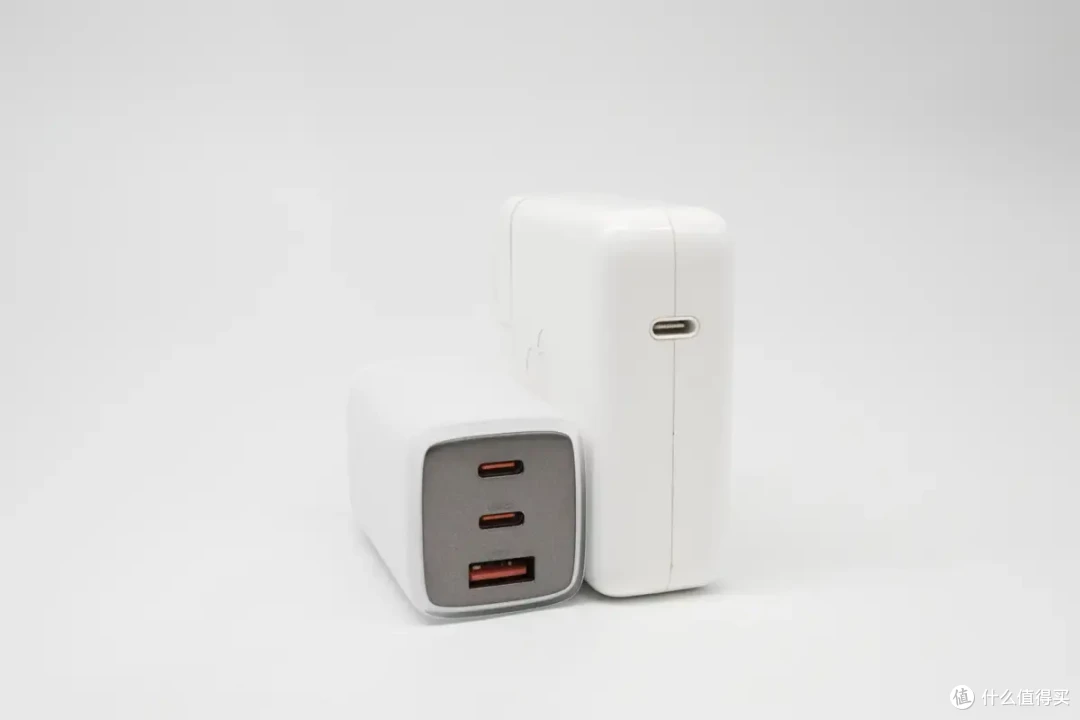

一微星 67W 充电器相比于苹果67W 充电器，体积优势明显，观感更强烈，且体型修长。

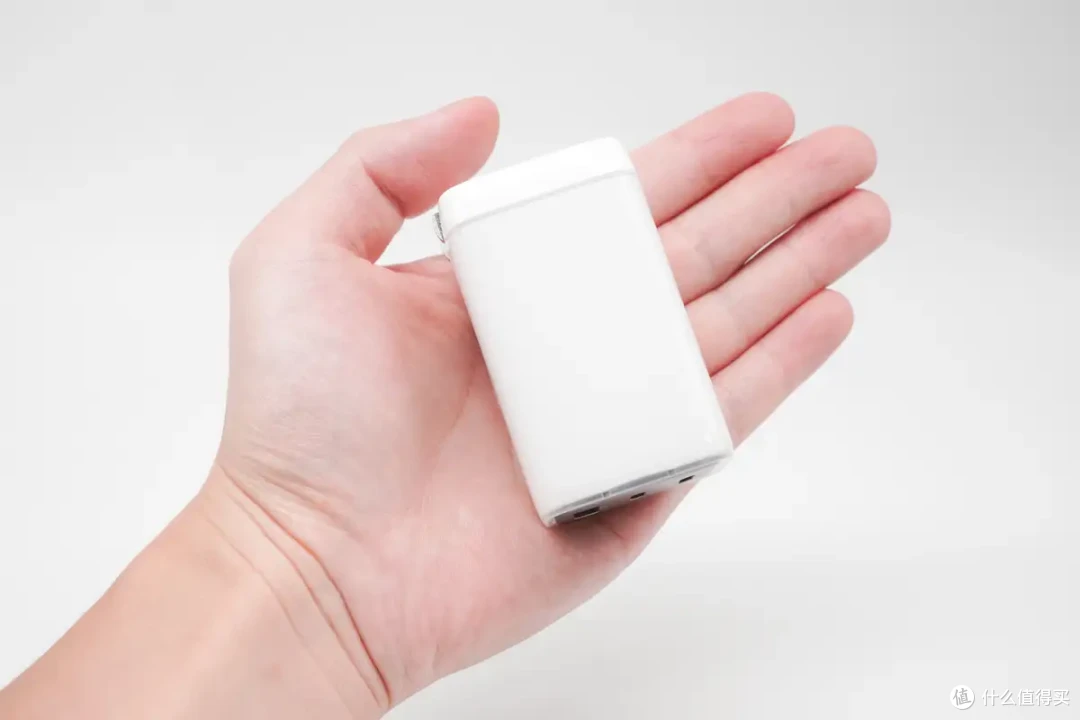

放在成年男性手掌中对比，体型非常小巧，单手可轻松掌握。

方案介绍

一微星 67W 2C1A充电器仅需一颗CV759U协议芯片，外围两颗SOP8的小功率Buck芯片，即可实现45W+20W双快充输出。搭配不同功率的DCDC，一颗CV759U也可以支持100W/140W的2C1A三口快充。

芯片方面，CV759U具备高集成化和高灵活度的特点，一颗芯片即可实现2C1A的三口快充，并且支持智能功率分配，可以自动识别不同的设备并分配45W+20W或者20W+45W等功率。此外CV759U还集成了对各种线材和小功率设备的智能识别，为当前各种复杂的使用场景提供了优秀的解决方案。

方案方面，CV759U方案单口工作状态下，三路均支持直通功能，达到效率最大化；多口工作状态下，CV759U方案控制两路Buck输出的同时，也可以控制Buck的输入电压，因此在多口的情况下CV759U方案也能实现效率的最大化。

协议测试

协议测试模块主要测试充电器完整的快充协议，除标注支持快充等协议外，用户可以根据具体的协议来匹配输出设备，从而获得更好的快充体验。

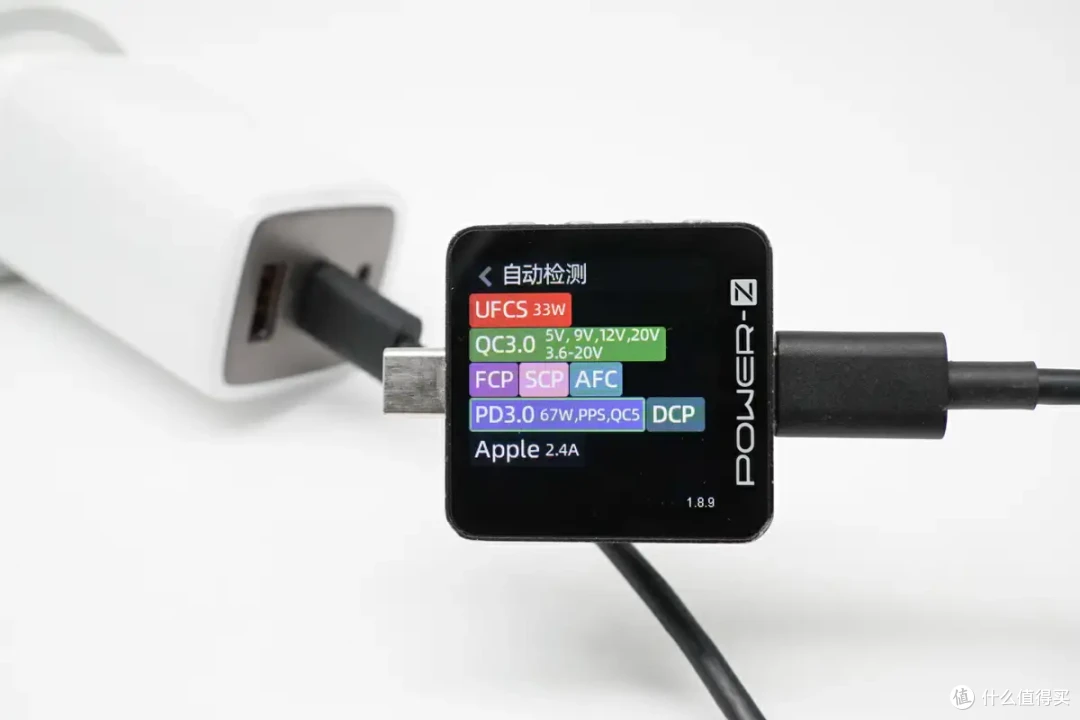

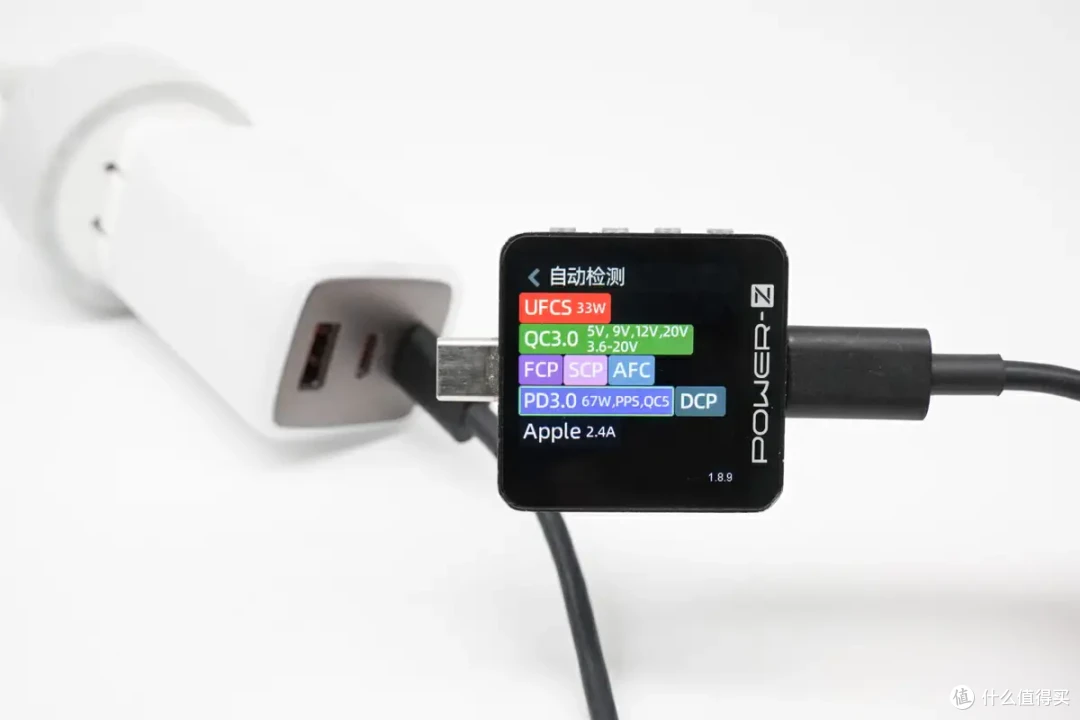

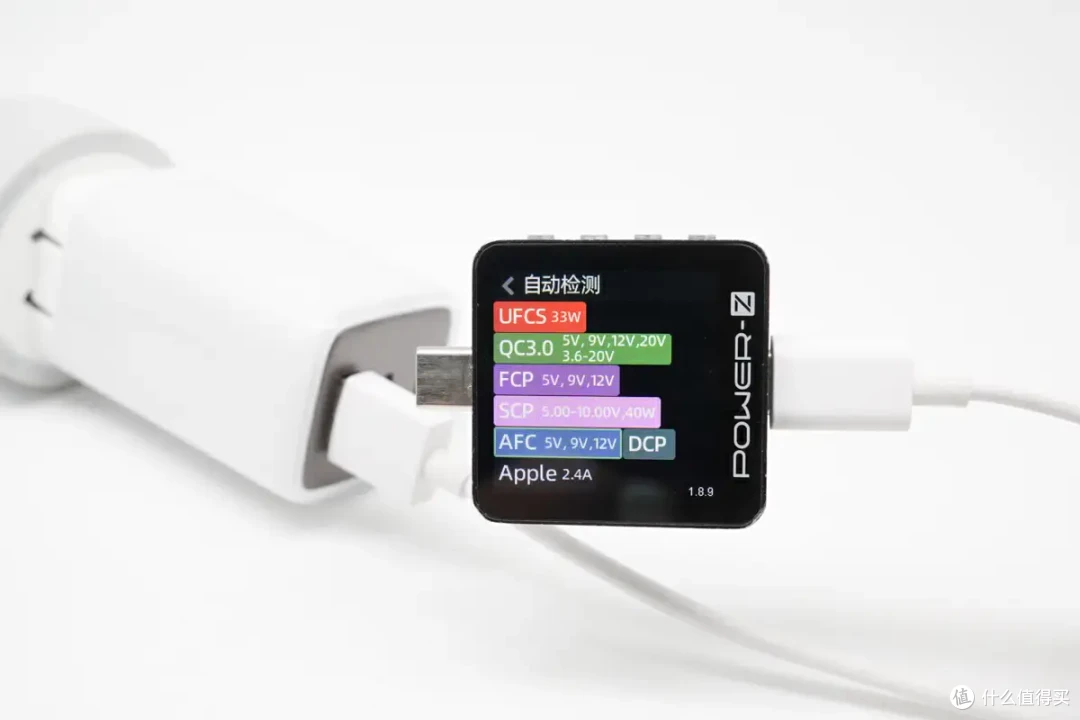

使用POWER-Z KM003C 实测 USB-C1 端口支持 UFCS、QC3.0、FCP、SCP、AFC、PD3.0、PPS、QC5、DCP和 Apple 2.4A 等充电协议，协议覆盖较为广泛，能对市面上主流机型进行快充。

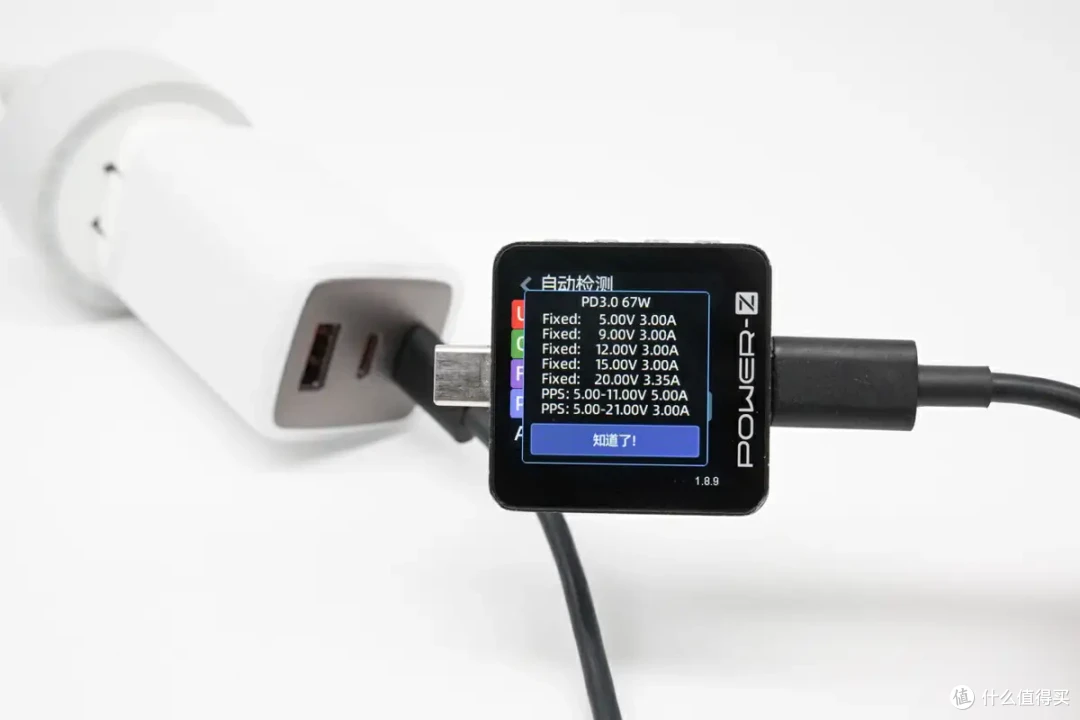

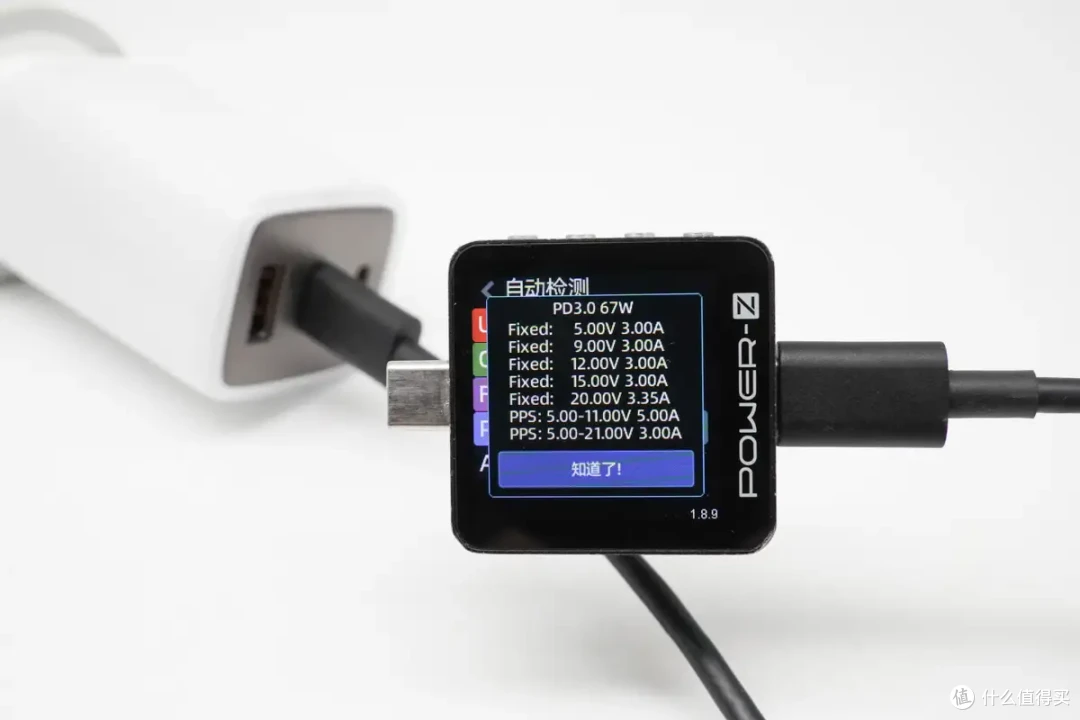

PDO报文方面，实测 USB-C1 端口具备 5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-11V5A、5-21V3A两组PPS电压档位。

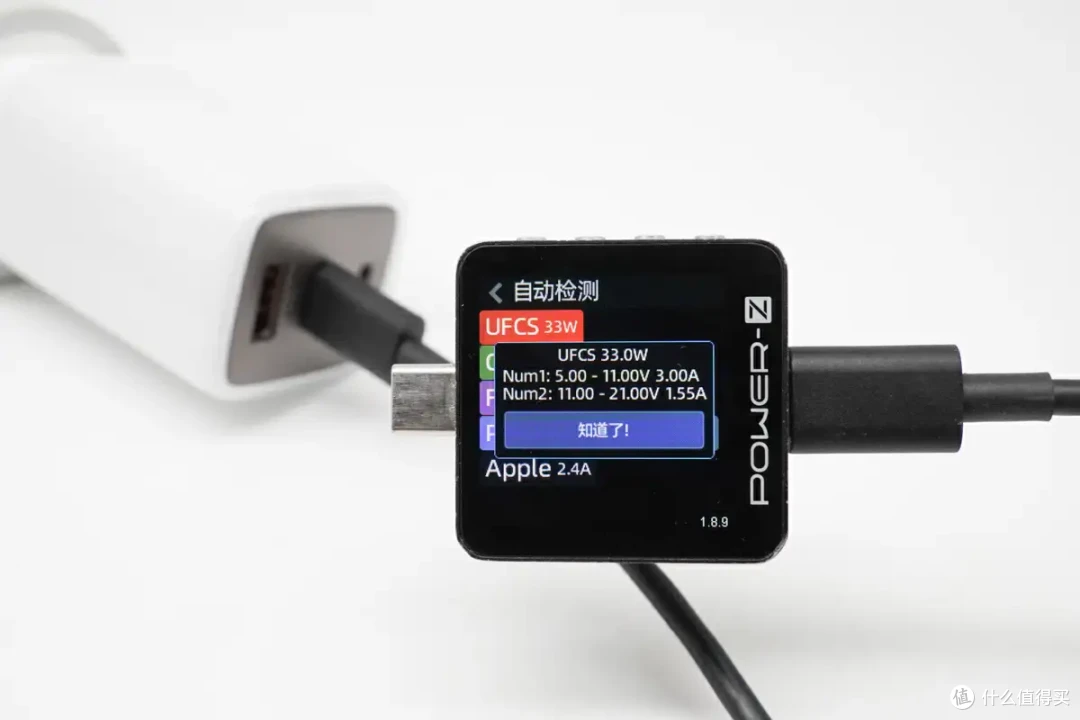

单独测试 UFCS 电压档位，实测具备5-11V3A和11-21V1.55A两组 UFCS 电压档位。

使用POWER-Z KM003C 实测 USB-C2 端口支持 UFCS、QC3.0、FCP、SCP、AFC、PD3.0、PPS、QC5、DCP和 Apple 2.4A 等充电协议，协议覆盖较为广泛，能对市面上主流机型进行快充。

PDO报文方面，实测两个 USB-C 端口的电压档位一致。

单独测试 UFCS 电压档位，实测具备5-11V3A和11-21V1.55A两组 UFCS 电压档位。

使用POWER-Z KM003C 实测 USB-A 端口支持 UFCS、QC3.0、FCP、SCP、AFC、DCP和 Apple 2.4A 等充电协议。

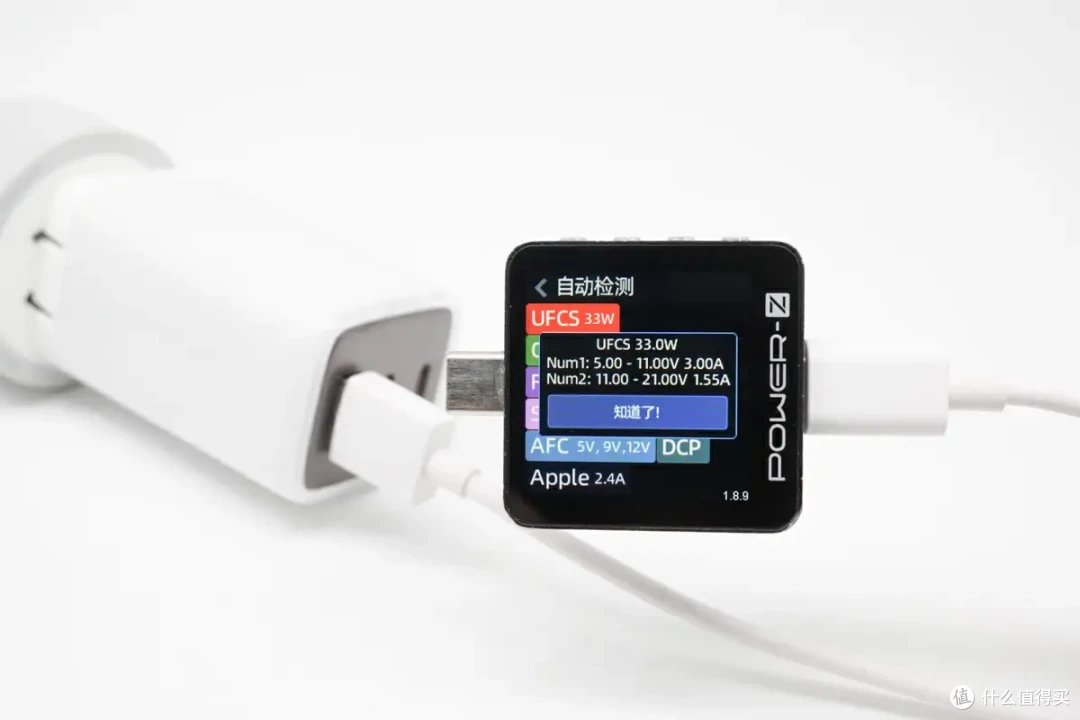

单独测试 UFCS 电压档位，实测具备5-11V3A和11-21V1.55A两组 UFCS 电压档位，与USB-C口一致。

小结：一微星 67W 充电器三口单独工作协议丰富，均支持UFCS；并且C1+C2或者C1+A双口工作时候，也均支持UFCS。

充电测试

接下来充电头网带大家从协议兼容性测试、多口同时输出测试、充电全程测试、空载功耗测试、转换效率测试、纹波测试、温度测试等方面全方位了解这款充电器的性能表现。

充电兼容性测试

一微星 67W 充电器 C口最大输出67W，A口最大输出30W，本次兼容性测试机型覆盖除了手机、游戏机、平板、笔记本等众多机型，下面一起来通过实测看一下它的快充体验如何。

USB-C1/C2

使用 一微星 67W 充电器C1口对 iPhone 16 手机进行充电，手机在负载模式下实测手机端输入功率为 15.01V 1.61A 24.20W。

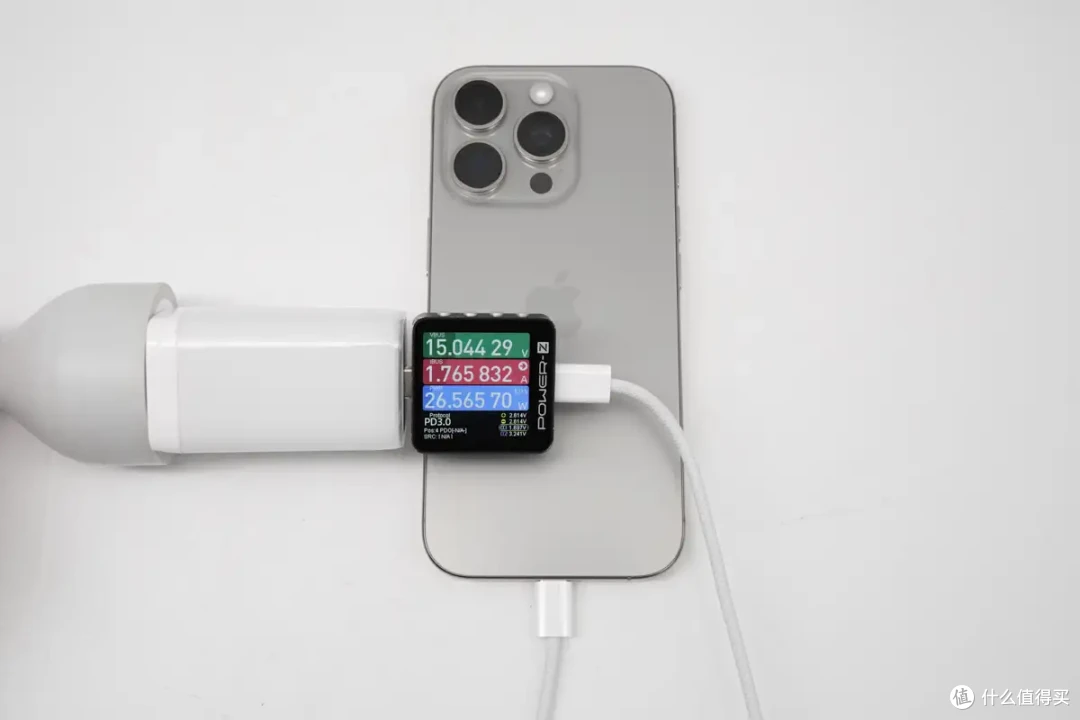

使用 一微星 67W 充电器C1口对 iPhone 16 Pro 手机进行充电，手机在负载模式下实测手机端输入功率为 15.04V 1.77A 26.57W。

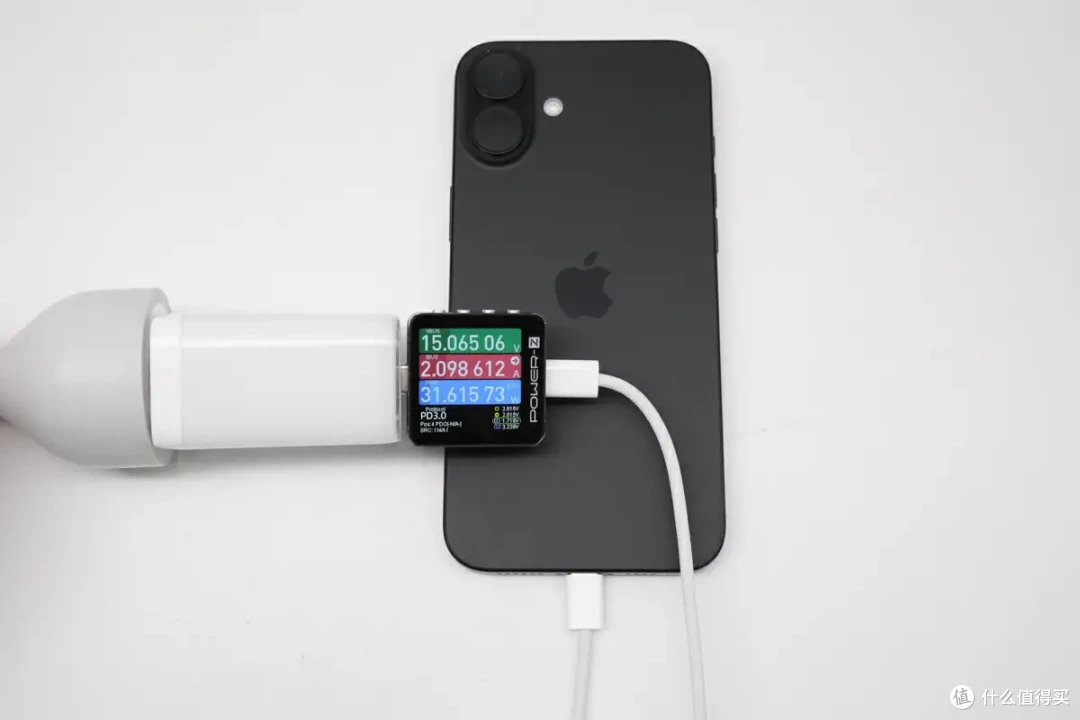

使用 一微星 67W 充电器C1口对 iPhone 16 Plus手机进行充电，手机在负载模式下实测手机端输入功率为 15.07V 2.10A 31.62W。

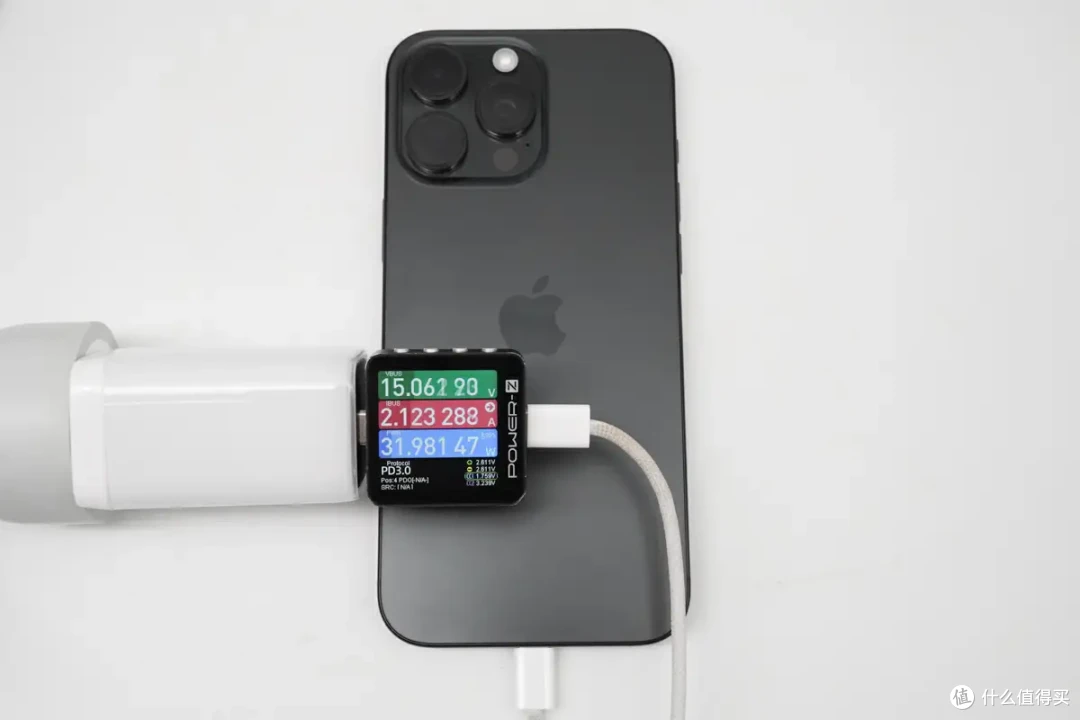

使用 一微星 67W 充电器C1口对 iPhone 16 Pro Max 手机进行充电，手机在负载模式下实测手机端输入功率为 15.06V 2.12A 31.98W。

将真我GT5连接 一微星 67W 充电器C1口使用 POWER-Z KM003C 测试仪读取功率为 7.50V 2.90A 22.5W，屏中显示成功握手UFCS融合快充协议。

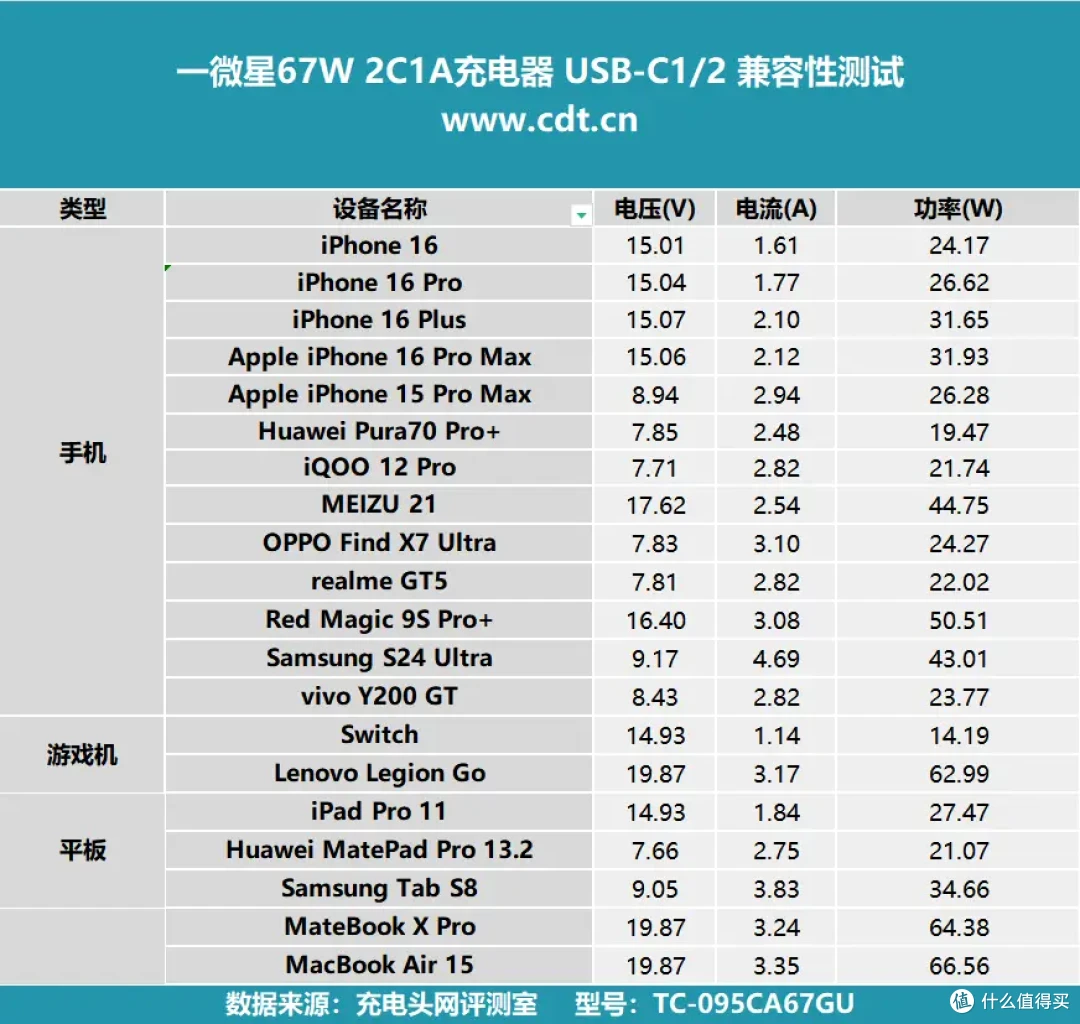

将所测产品数据汇总至表格，将所测产品数据汇总至表格，从图中可以看大部分手机握手9V电压档位，游戏机和平板握手15V电压档位，笔记本握手20V电压档位。

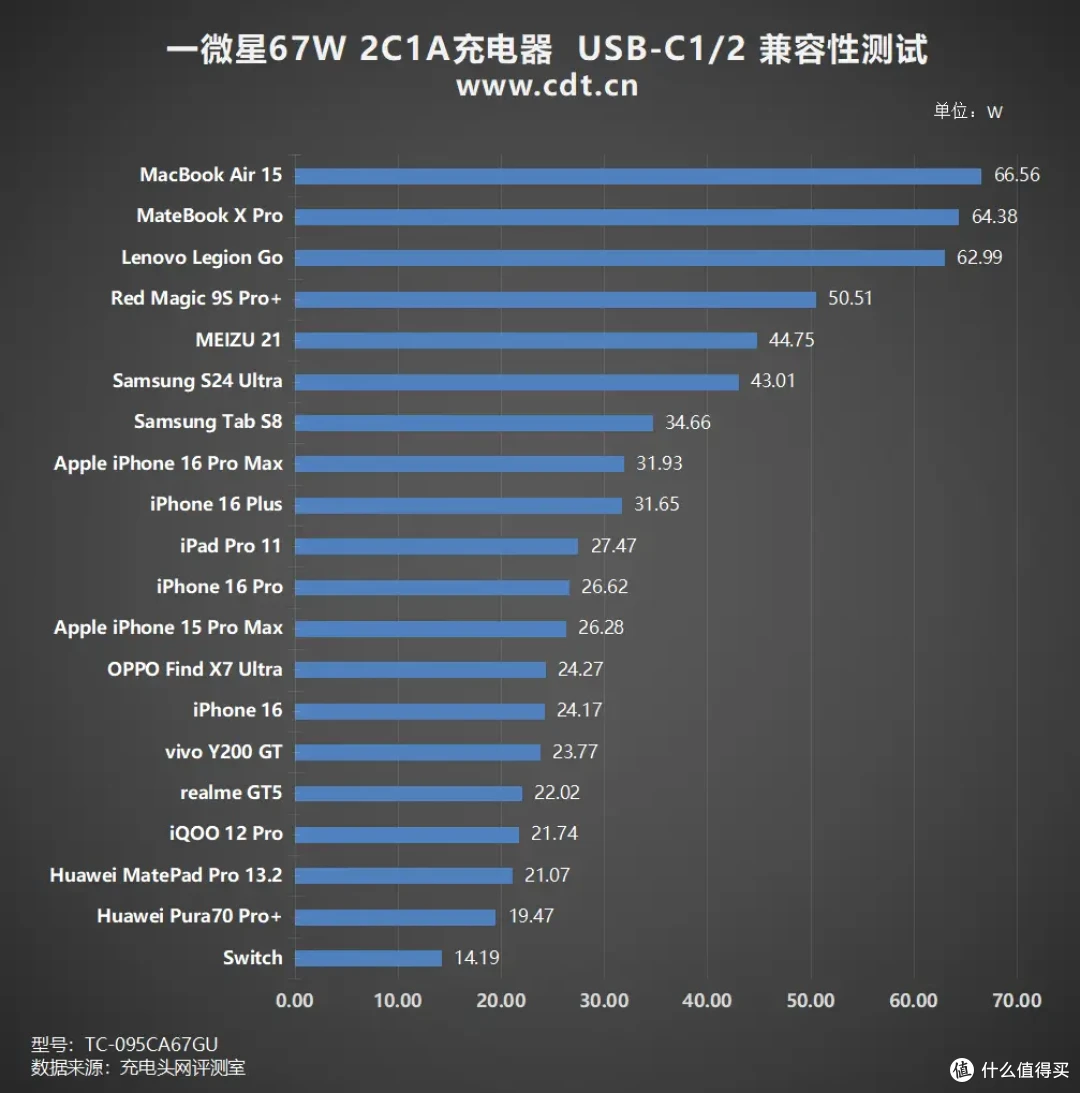

绘制出柱状图，C口兼容性测试中充电功率最高的是MacBook Air 15为66.56W，最低的是 任天堂 Switch TV模式 为14.19W；同时，真我GT5、OPPO Find X7 Ultra、vivo Y200 GT 手机支持UFCS融合快充技术，充电器的 C1 口兼容 UFCS 融合快充协议，充电功率都维持在23W左右，提供了更好的快充体验。

USB-A

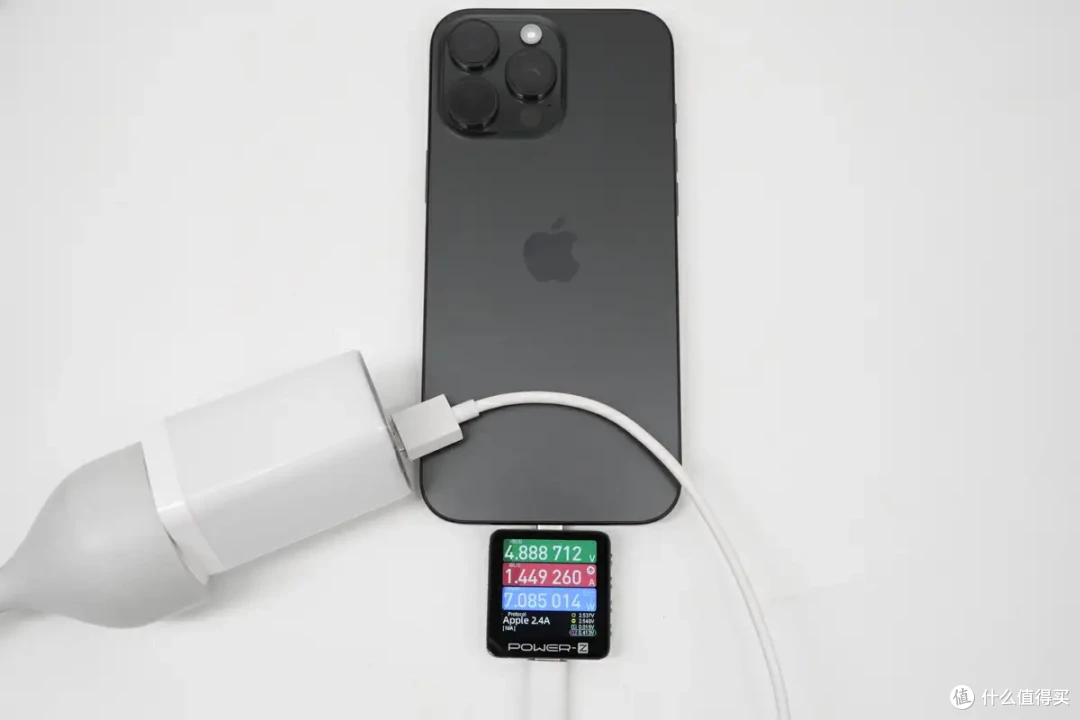

将真我GT5连接 一微星 67W 充电器 A口使用 POWER-Z KM003C 测试仪读取功率为 4.89V 1.45A 7.09W。

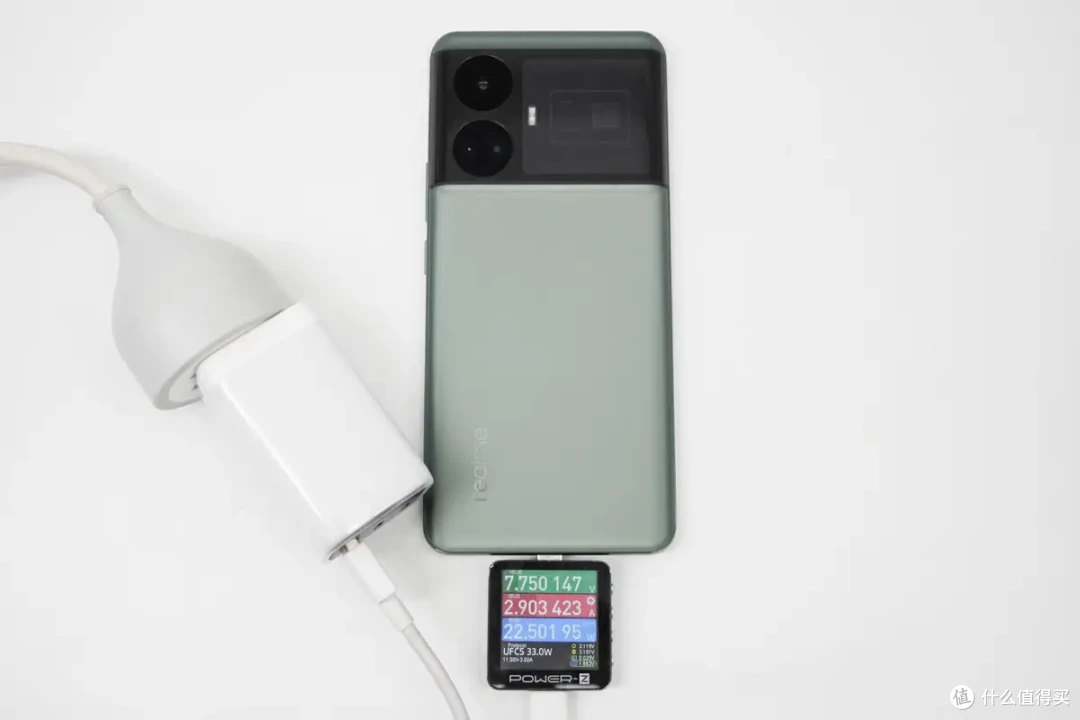

将真我GT5连接 一微星 67W 充电器 A口使用 POWER-Z KM003C 测试仪读取功率为 7.75V 2.90A 22.5W，成功握手UFCS融合快充协议。

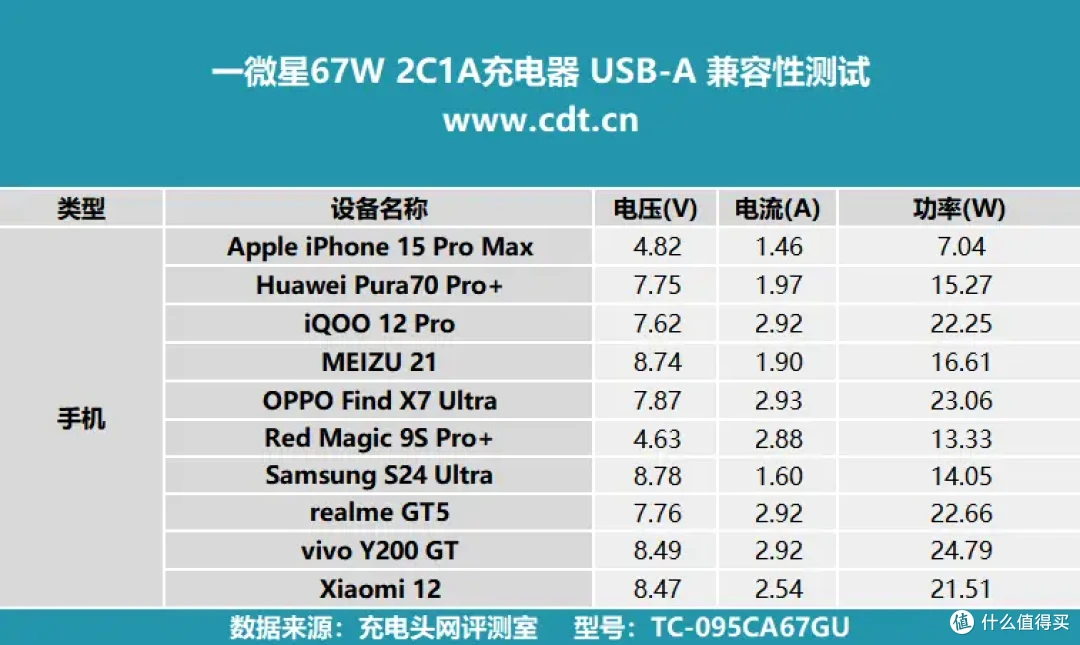

将所测产品数据汇总至表格，从图中可以看大部分手机握手9V电压档位。

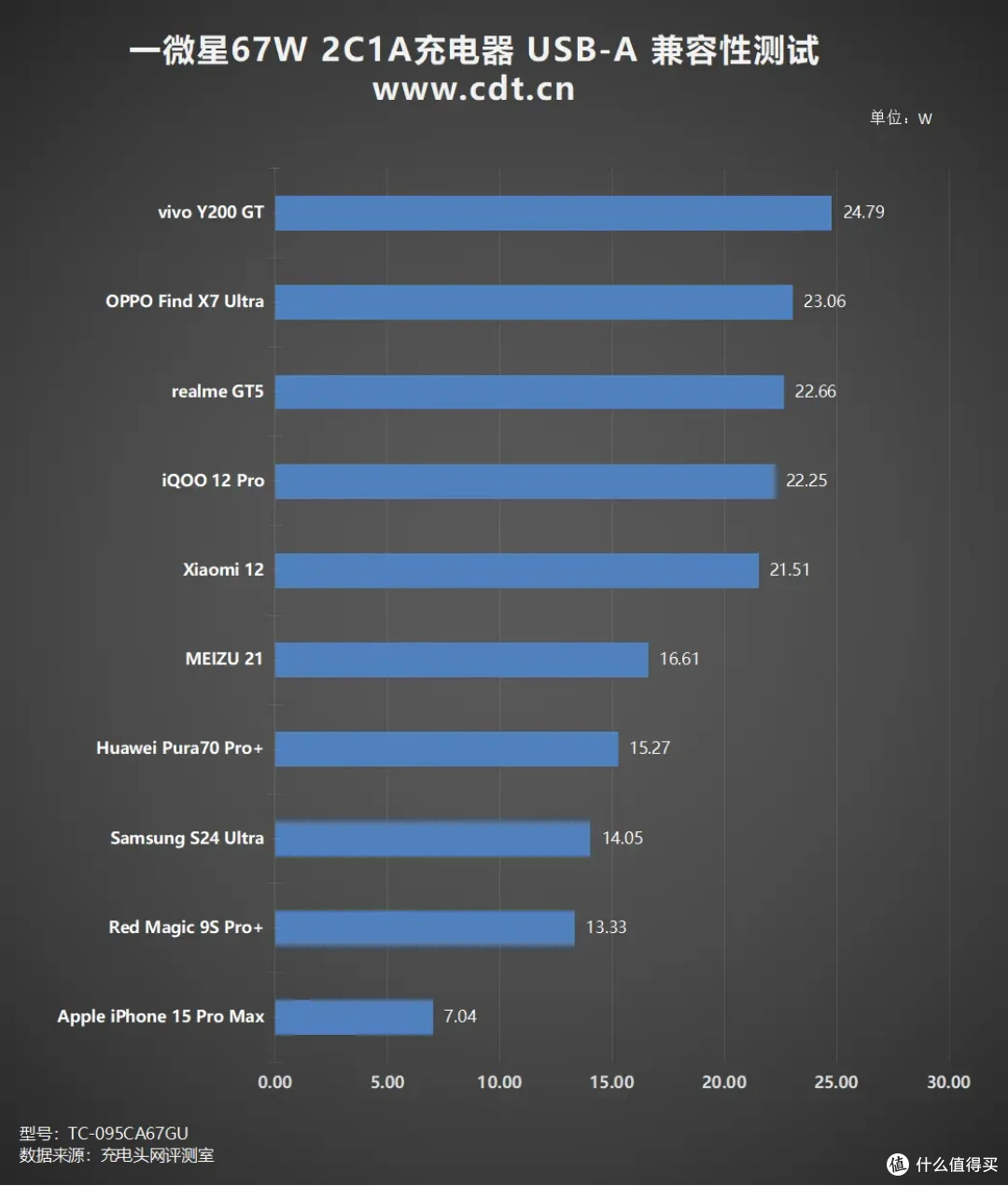

绘制出柱状图，A口兼容性测试中充电功率最高的是vivo Y200 GT为24.79W，最低的是iPhone 15 Pro Max为7.04W，其余机型在13-23W区间。

多口同时输出测试

一微星 67W 充电器 配备了2C1A三个接口，多口同时输出时C1+C2： 45W+20W，C1+C2+A：45W+15W；在极端多口输出环境下的分配情况，还需要实际测试一下。

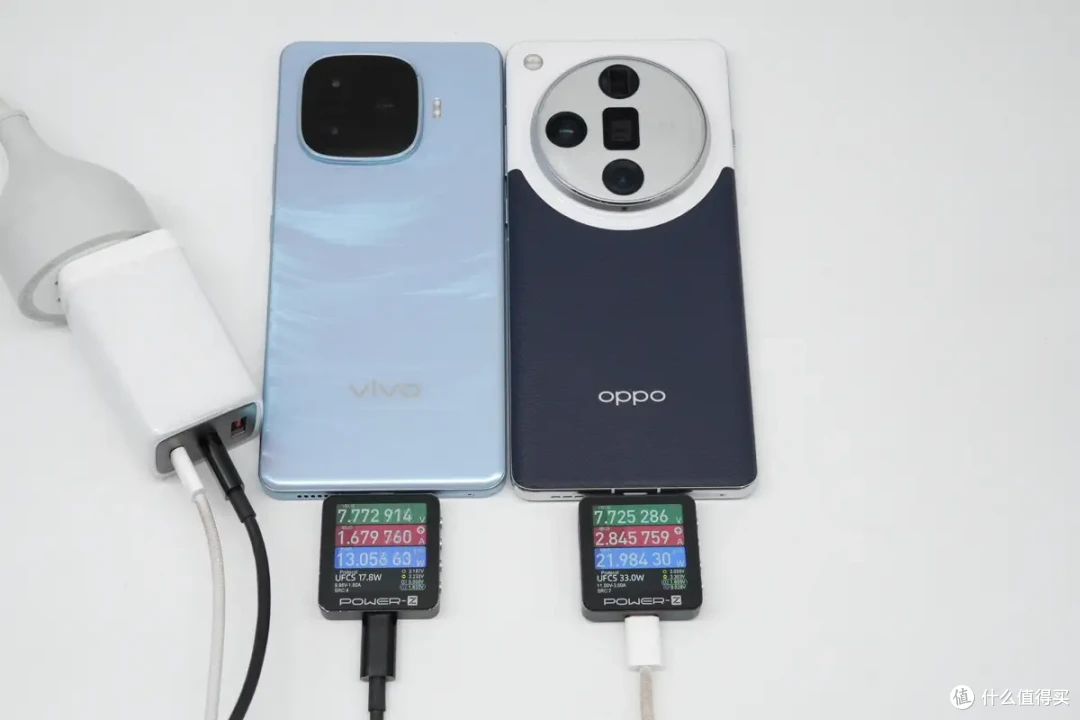

USB-C1和USB-C2同时为vivo Y200 GT 和 OPPO Find X7 Ultra 充电，功率分别为：13.06W、21.98W，可以看到多口同插入也能实现多路UFCS，C1、C2口同时握手UFCS融合快充协议。

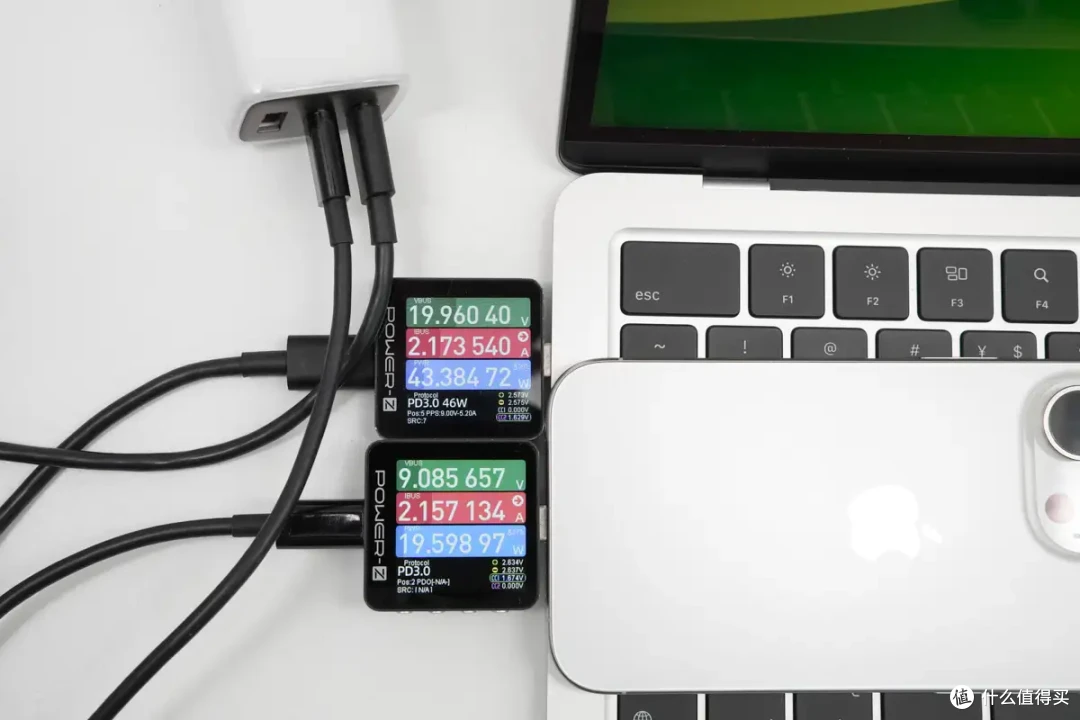

USB-C1和USB-C2同时输出时分别为：43.38W、19.60W。

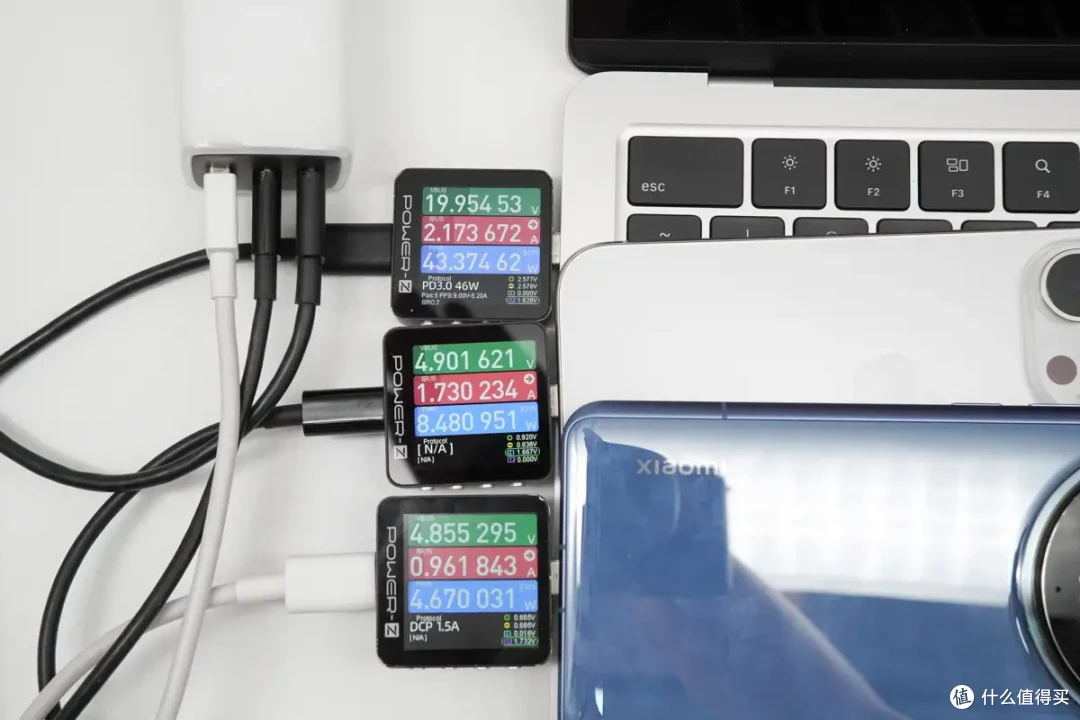

三口同时输出时从上到下依次为：43.37W、8.48W、4.67W。

充电全程测试

一微星 67W 充电器 USB-C 模块单口最大输出功率67W，将一微星 67W 充电器与iPhone 15 Plus 放置于25℃的恒温箱中，并接通电源，测试结果如下。

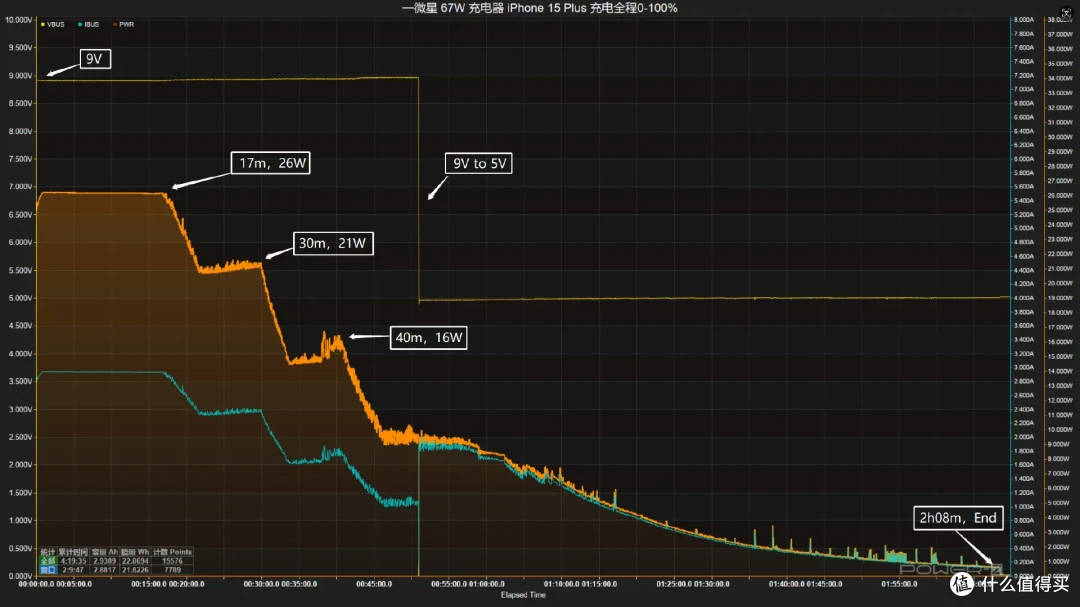

接通电源后握手9V电压，前17分钟功率稳定在26W左右；随后功率下降至21W左右并持续充电至第30分钟；随后功率下降至16W左右并持续充电至第40分钟；随后功率不断下降，直至电脑充满电，充电全程耗时约2小时08分钟。

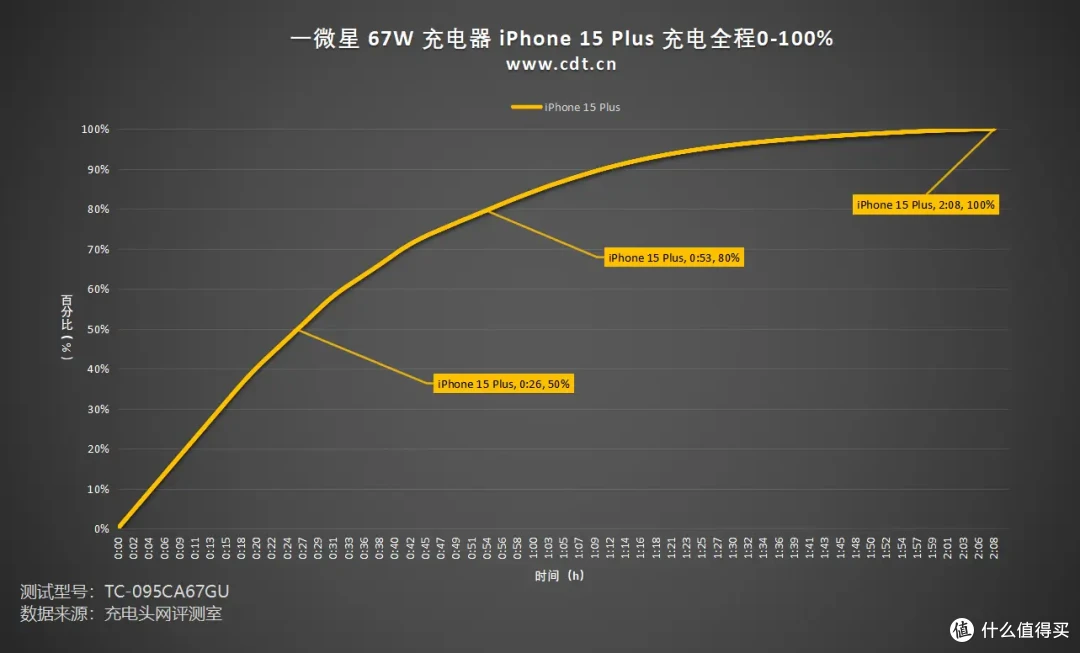

绘制出折线图，可以看出，一微星 67W 充电器 USB-C 为 iPhone 15 Plus 充电至50%耗时26分钟，充至80%耗时53分钟，充至100%耗时约2小时08分钟。

将一微星 67W 充电器与MacBook Air M3放置于25℃的恒温箱中，并接通电源，测试结果如下。

接通电源后握手20V电压，前21分钟功率稳定在64W左右；随后功率下降至58W左右并持续充电至第31分钟；随后功率下降至42W左右并持续充电至第64分钟；随后功率下降至27W左右并持续充电至第1小时08分钟；随后功率不断下降，直至电脑充满电，充电全程耗时约2小时06分钟。

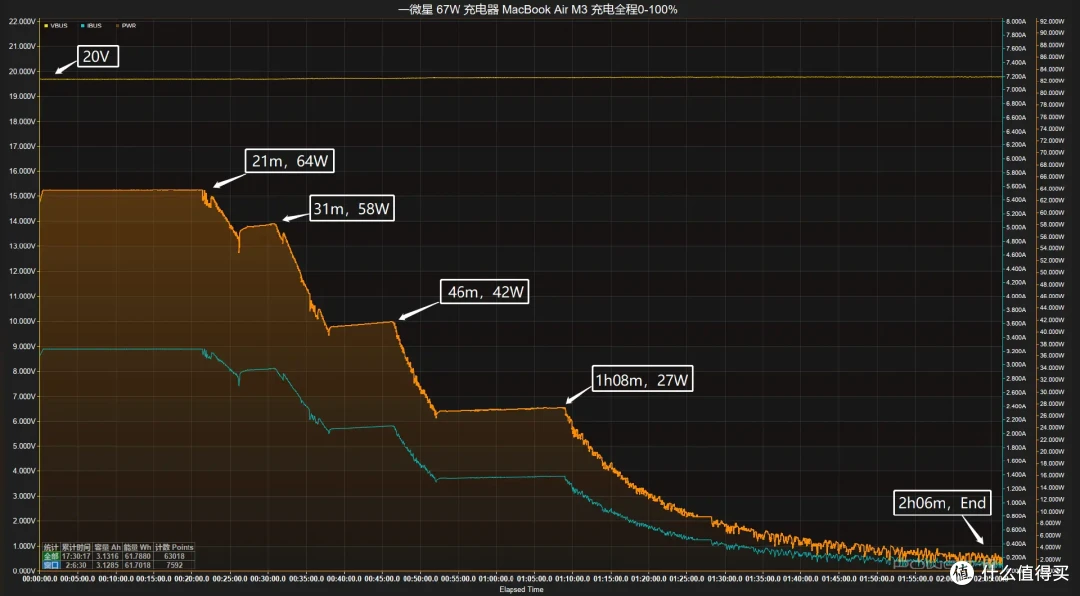

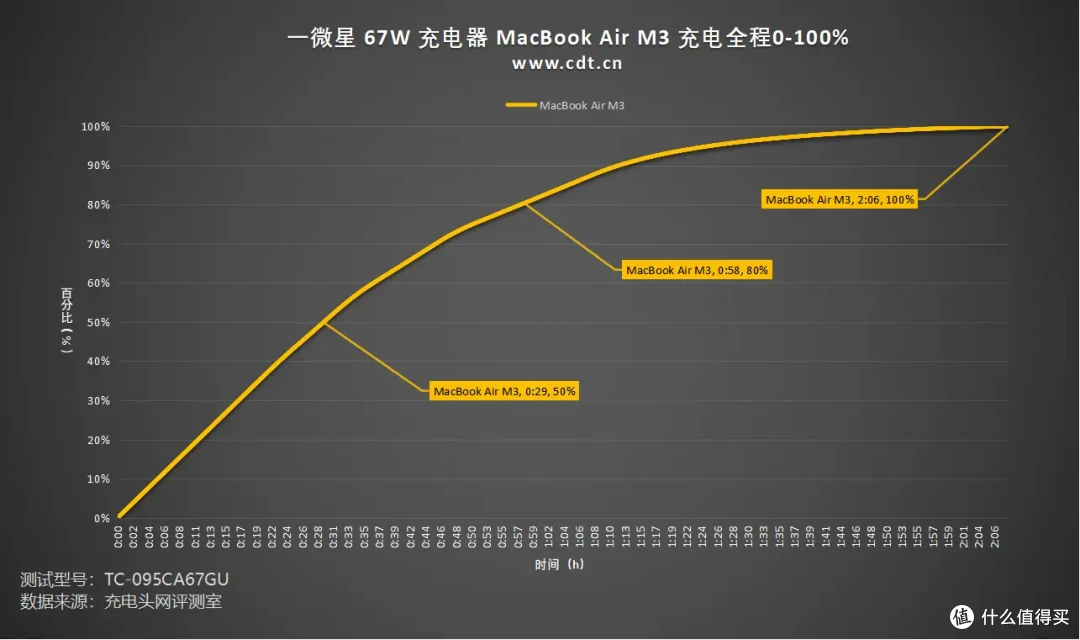

绘制出折线图，可以看出，一微星 67W 充电器 USB-C 为 MacBook Air M3 充电至50%耗时29分钟，充至80%耗时58分钟，充至100%耗时约2小时06分钟。

空载功耗测试

充电器在插座上插着不使用的情况下是否会浪费电，具体会损耗多少电能，这是许多读者心中的疑问，待机功耗环节就是为了解答这个问题。将充电器插在贝奇功率计的插座上，并读取功率计上的数据，测试结果如下。

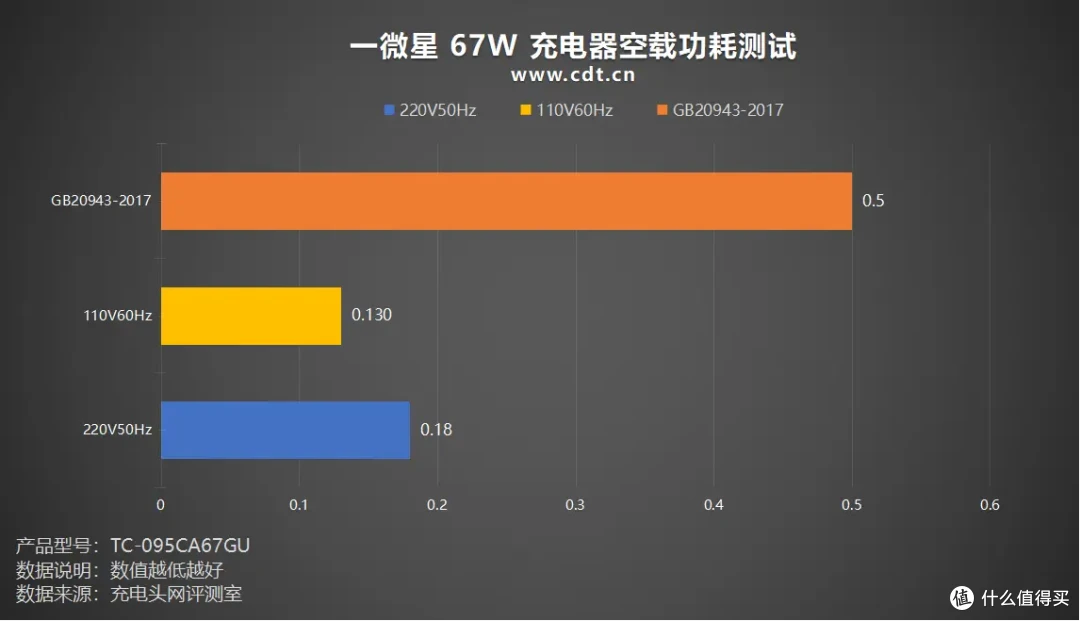

经过功率计测试，充电器在110V 60Hz 电压下的空载功耗为0.13W，换算下来一年损耗的电能约为1.14kW·h，若市电价为0.6元/kW·h，则充电器一年的电费约为0.68元左右。

再来看看在220V 50Hz 电压下的空载功耗，使用功率计读取的功耗为0.18W，换算下来一年损耗的电能约为1.58kW·h，若市电价为0.6元/kW·h，则充电器一年的电费约为0.95元左右。

转换效率测试

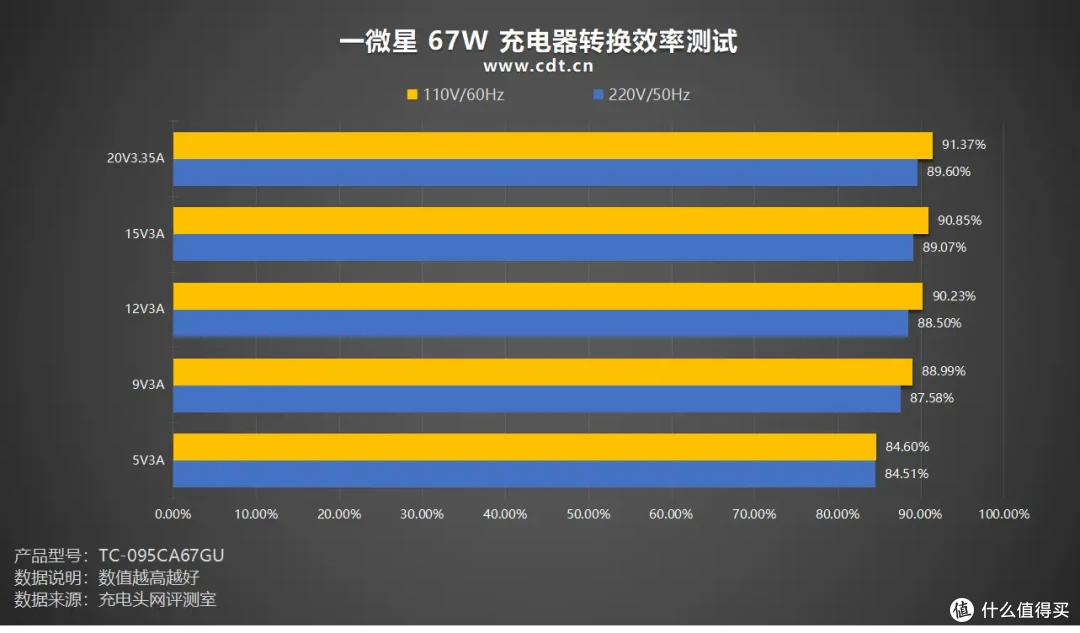

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来；充电器从插座上汲取的功率往往会比充电器标注的功率大一些；将一微星 67W 充电器在220V 50Hz 和110V 60Hz 交流输入的情况下分别进行转换效率测试，下图是测试结果。

先来来看看110V 60Hz电压下 的转换效率，整体的转换效率在84.6-91.37%之间；其中转换效率最高的是20V3.35A档位，转换效率达到了91.37%；转换效率最低的是5V3A档位，转换效率为84.6%。

再来看看220V 50Hz电压下转换效率如何，整体转换效率在84.51-89.60%之间；其中转换效率最高的是20V3.35A档位，转换效率达到了89.60%；转换效率最低的是5V3A档位，转换效率为84.51%。

整体来看，一微星 67W 充电器在两类电压下的转换效率在同类充电器中属于主流水平。

纹波测试

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波；充电头网采用示波器测试充电器输出的纹波值，与行业标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

空载纹波测试

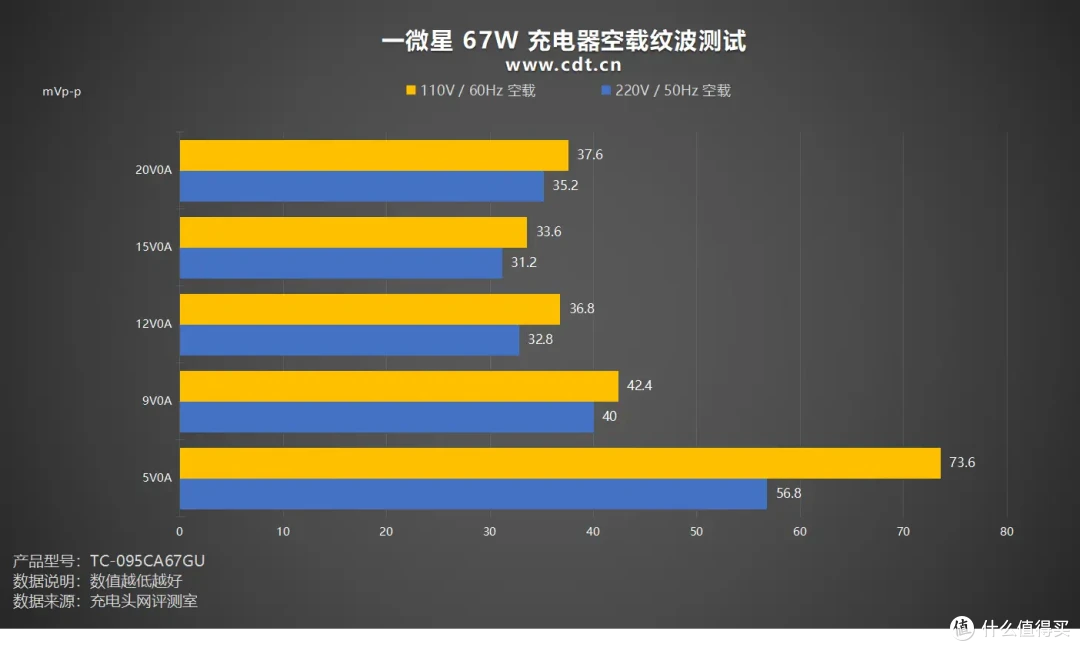

首先来看看110V 60Hz电压下的空载纹波表现如何，纹波峰峰值最高的是5V0A档位，纹波峰峰值为73.6mVp-p；纹波峰峰值最低的档位是15V0A，纹波峰峰值为33.6mVp-p。

再来看220V 50Hz电压下的空载纹波，纹波峰峰值最高的是20V0A档位，纹波峰峰值为56.8mVp-p；纹波峰峰值最低的是15V0A档位，纹波峰峰值为31.2mVp-p。

带载纹波测试

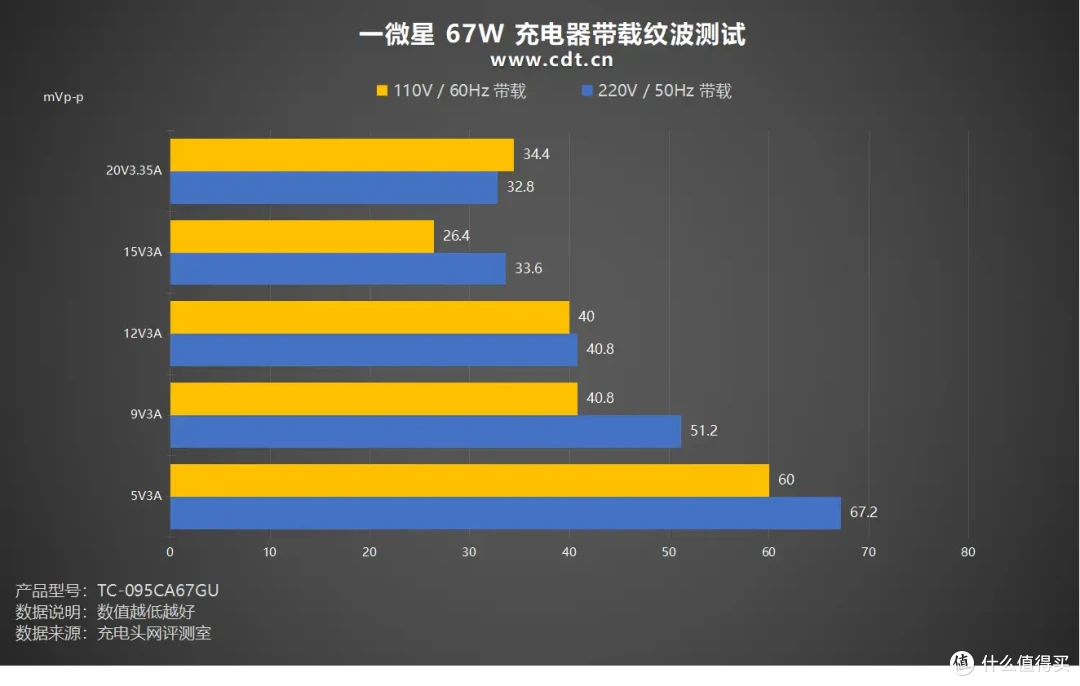

首先看看110V 60Hz电压下的带载纹波表现如何，纹波峰峰值最高的是5V3A档位，纹波峰峰值为60mVp-p；纹波峰峰值最低的档位是15V3A，纹波峰峰值为26.4mVp-p。

再来看看220V 50Hz电压下的带载纹波，纹波峰峰值最高的是5V3A档位，纹波峰峰值为67.2mVp-p；纹波峰峰值最低的是20V3.35A档位，纹波峰峰值均为32.8mVp-p。

小结

YD/T 1591-2009 通信行业标准中充电器纹波要求是不高于200mVp-p，一微星 67W 充电器在220V 50Hz、110V 60Hz的输入电压下，所有输出功率纹波峰峰值均不高于73.6mVp-p，整体来看表现不错。

温度测试

充电器是一种转换设备，充电过程中会有损耗，以热量的形式散发出来，所以充电器会发热。该67W充电器最高支持67W输出，将充电器放置于25℃的恒温箱中，以20V3.35A负载一小时后采集充电器表面的温度。

首先看看 220V 50Hz 电压输出下充电器温度表现如何。

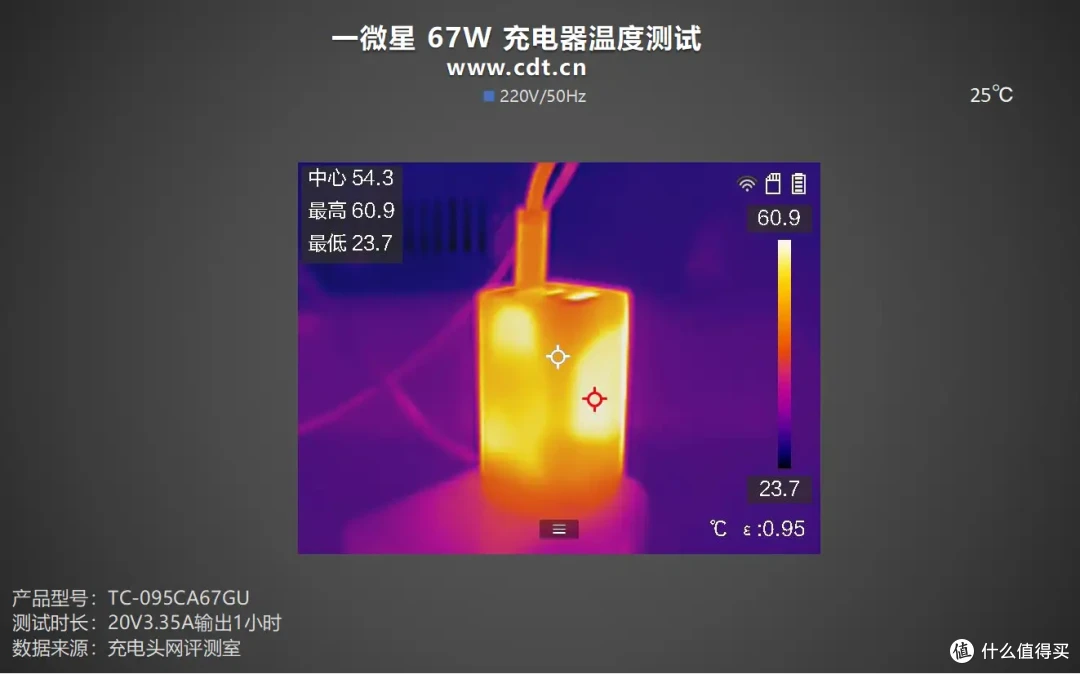

一小时后，使用热成像仪拍摄的充电器表面最高温度为60.9℃。

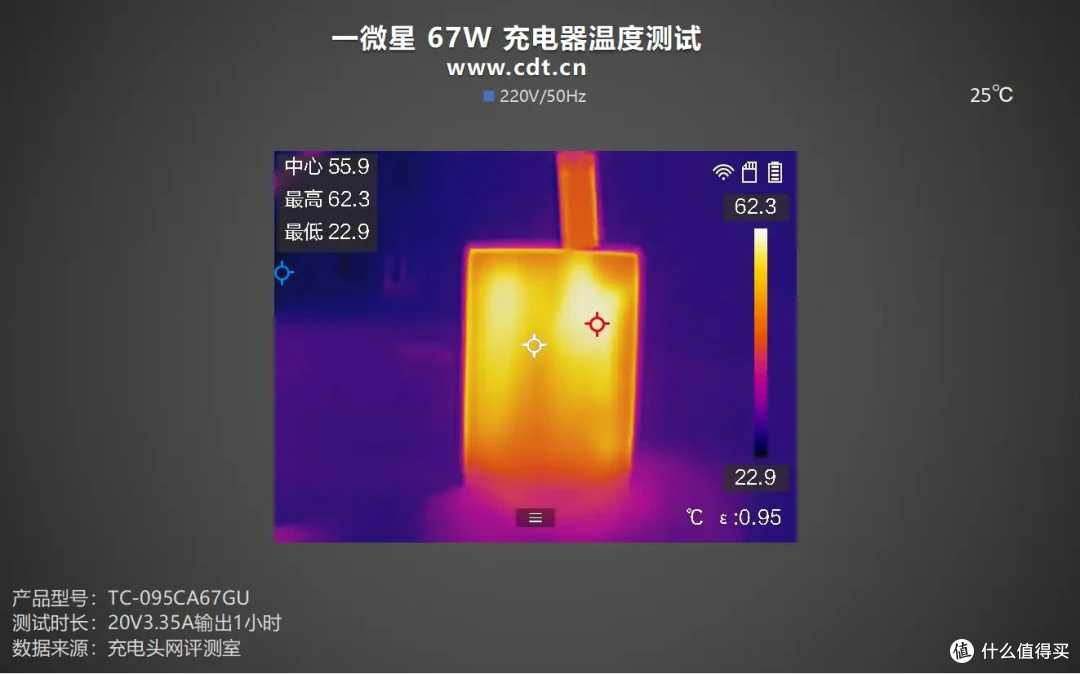

充电器另外一侧表面最高温度为62.3℃。

再来看看 110V 60Hz 电压下温度表现如何。

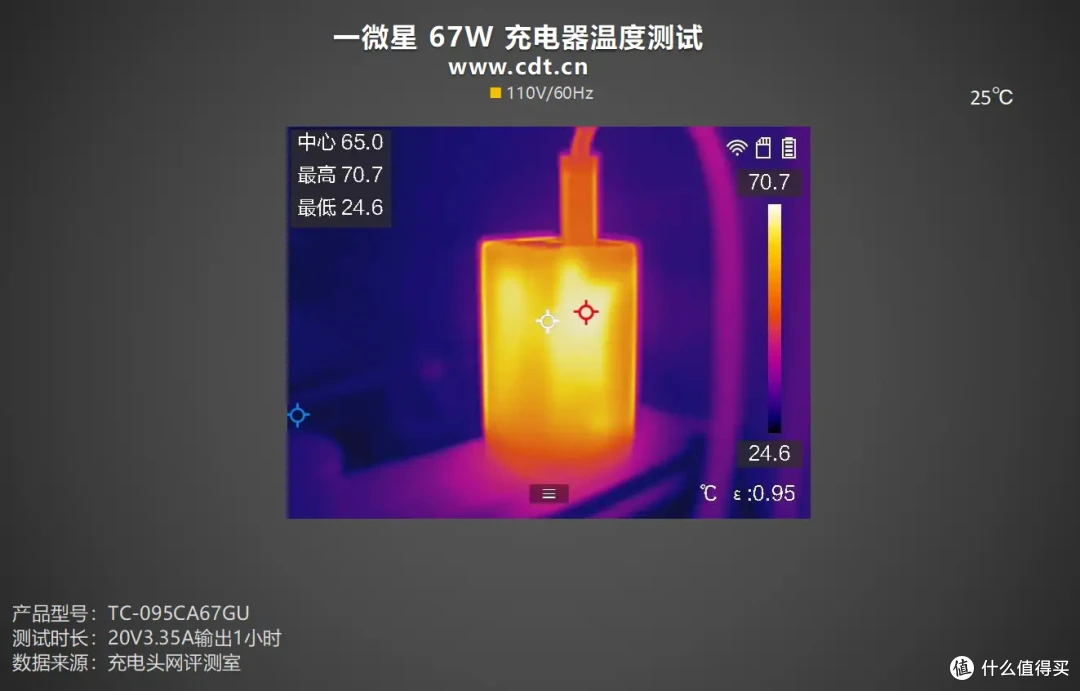

一小时后，使用热成像仪拍摄的充电器表面最高温度为70.7℃

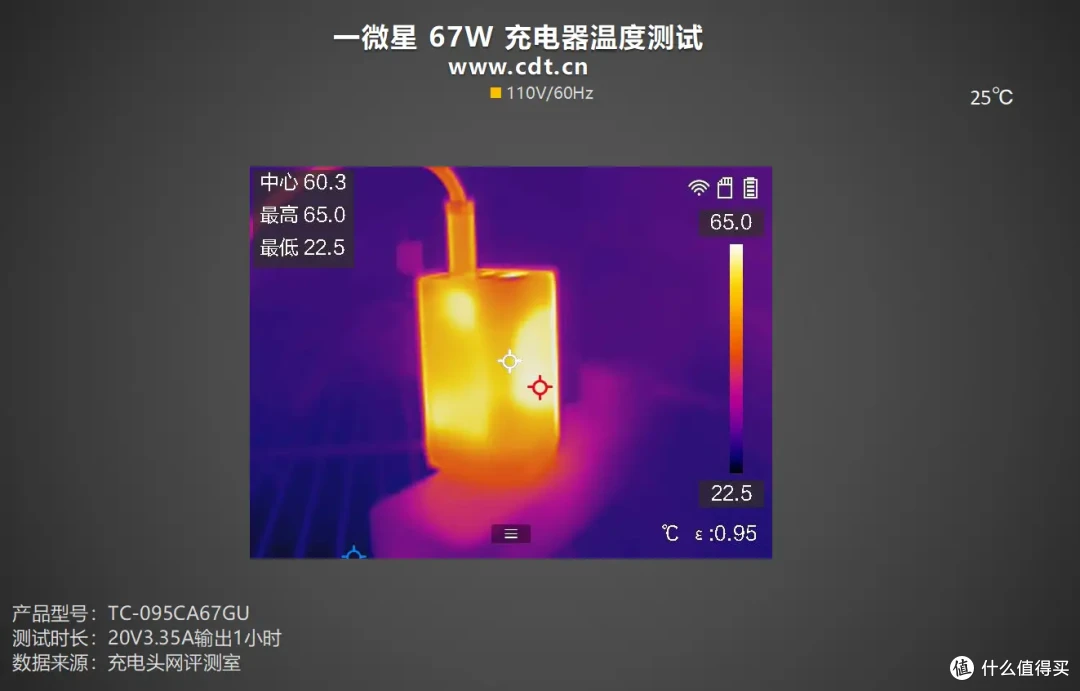

充电器另外一侧表面最高温度为65.0℃。

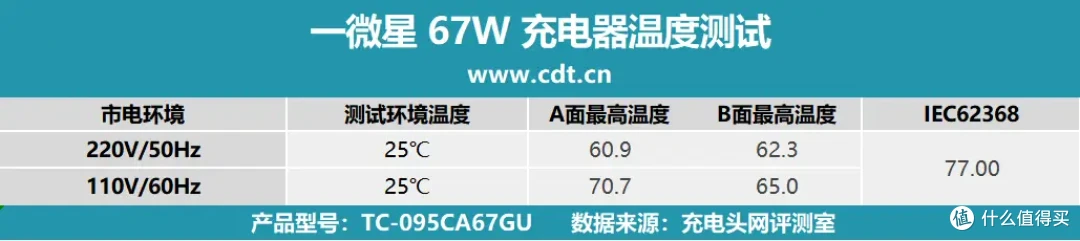

将温度数据汇总成表格，可以看出充电器在两类电压下进行温度测试时，220V 50Hz 、110V 60Hz电压下的充电时温度在60.9-70.7℃。

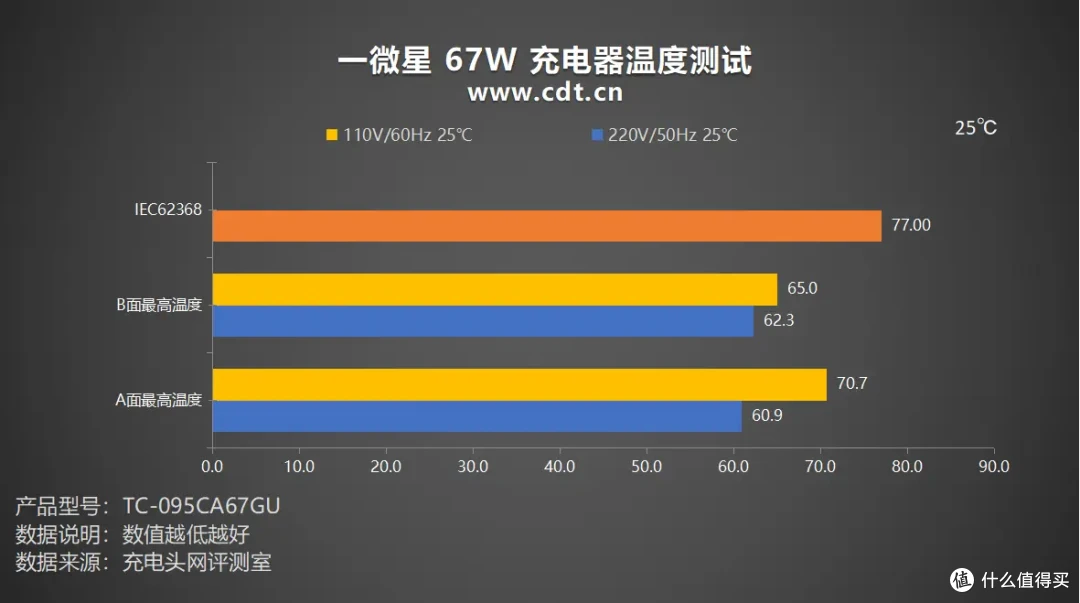

将数据绘制成柱状图，可以看出此充电器在220V 50Hz、110V 60Hz 电压下的输出时的最高温度为70.7℃，充电器负载时的最高温度满足IEC国际电工委员会IEC62368与新国标GB4943.1 2022对电子电气设备测试中，温度不高于77℃的要求。

充电头网总结

一微星67W充电器采用 PC 阻燃外壳材质制作，整体机身采用纯白简约配色，表面如羊脂般柔和光滑；同时配置2*Type-C+1*USB-A 三端口，其中C1、C2口均能支持盲插 PD 67W 输出，且协议相同，USB-A 端口支持 30W 输出。

在协议测试中，一微星67W充电器支持目前市面上常用的多种主流快充协议，如PD3.1、QC3.0、AFC、FCP、SCP、Apple2.4、BC1.2等，能实现苹果、三星、小米、华为、魅族等等多种品牌手机的快充。

此外该款充电器的三个端口单插均支持UFCS，可支持OPPO、VIVO、Realme、IQOO等品牌手机的快充。在双口使用时，如C1+C2或者C1+A，均支持UFCS快充；在三口工作时，C1也能支持UFCS。

在性能测试中，通过功耗、纹波、转换效率以及温度测试来体现这款充电器的输出质量，并在220V50Hz和110V60Hz两种电压下 分别测试，其待机功耗最低可达0.13W；基于220V~市电下，在不同电压档位下的空/负载状态下的纹波数值约在73.6mVp-p以下，110V~电压下稍高，但表现依旧优异。实测为 MacBook Air M3 充电至50%耗时29分钟，充至100%耗时约2小时06分钟。为 iPhone 15 Plus 充至满电耗时约2小时08分钟。

此外，在220V~市电下，以20V3.35A 67W功率持续输出一小时，充电器温度最高为62.3℃，在国家标准以内，而且用户在实际使用时，温度将进一步下降。

整体而言，一微星的67W 2C1A充电器拥有不错的兼容性、高稳定性、高转换效率和安全性，可同时为三个设备进行快充，满足桌面设备的基本充电需求。该充电器方案兼顾了小体积，高效率，低功耗等特点，为大功率、多接口需求的用户提供了不错的选择方案。
