拆解报告：一加8 Warp闪充无线充原装40W充电器

一加4月中旬举行了新品手机线上发布会，在发布的新品手机中，一加8Pro支持30W Warp有线/无线闪充和反向无线充电，并且一加顺势推出了一款30W立式无线充电器。当然充电头网也第一时间入手了这款Warp闪充30W无线充。

作为专门为一加8 Pro设计的无线充，这款产品采用充电器和无线充一体式设计。此前我们已经对无线充进行了拆解和分享，今天继续和大家分享充电器的拆解。充电器机身光滑圆润，可为无线充提供恒压40W快充，下面一起来看看其内部设计做工如何。

一、一加8 Warp闪充无线充充电头外观

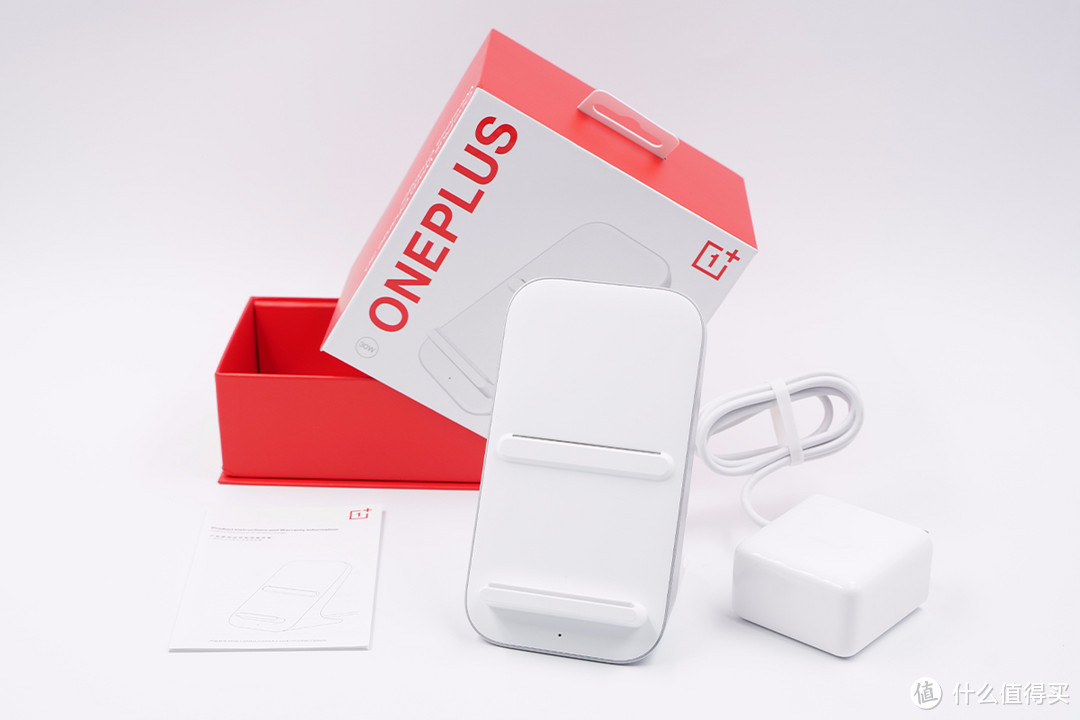

一加8 Warp闪充无线充电套装全部东西一览，包括无线充电器和使用说明书。

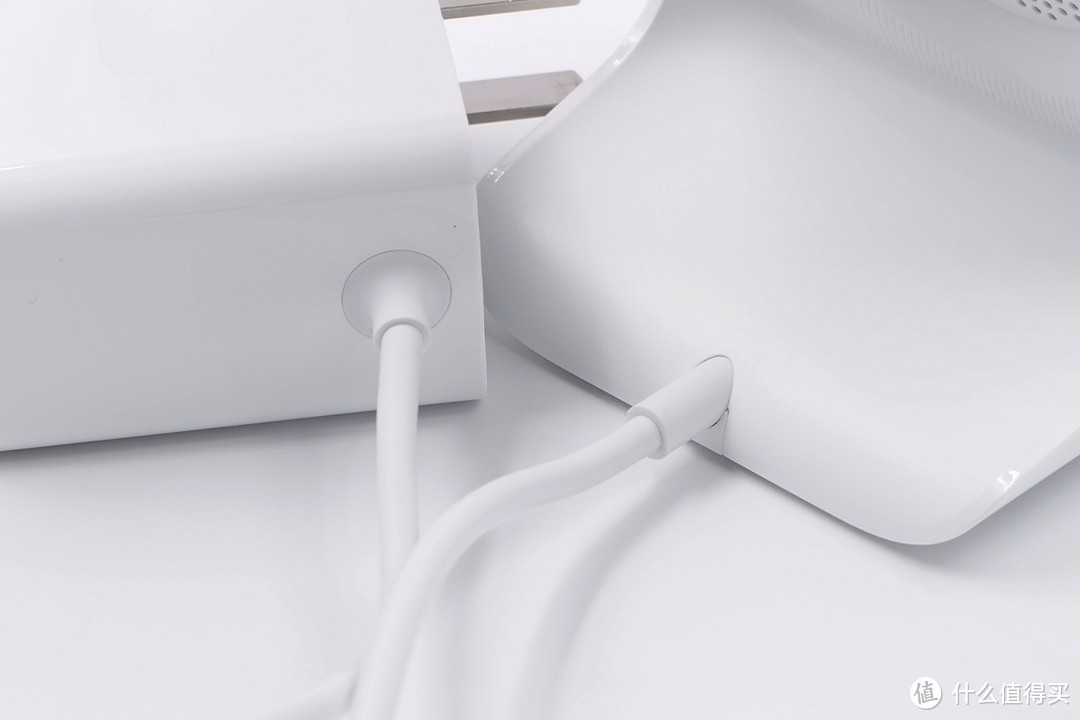

无线充和充电头采用一体式设计，线缆两端均做了抗弯折处理。

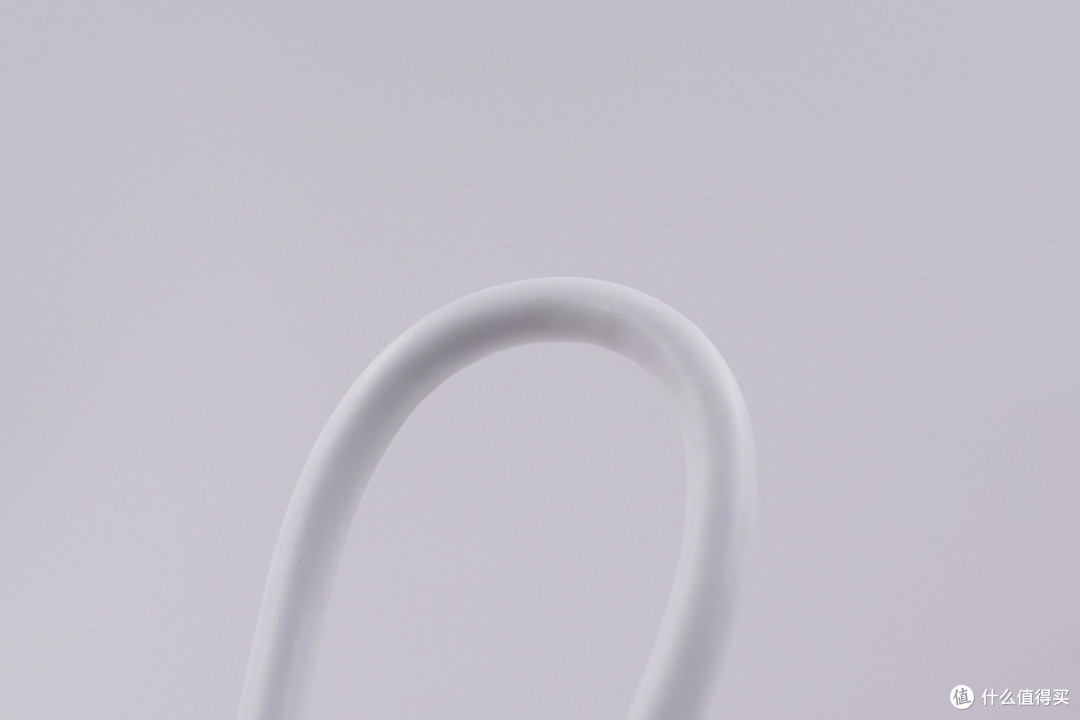

线缆光滑无毛刺，柔软有韧性。

充电器外壳亮面烤漆工艺处理，加之边角圆润，整体洁白光滑使用手感好。此外机身壳上设计有凹槽，方便用户插拔使用。

充电器采用固定式国标插脚，输入端外壳上标注产品的参数信息

型号：WC2002A11JH

输入：100-240V-50/60Hz 1.2A

输出：20V/2A 40W Max

制造商：惠州市锦湖实业发展有限公司

充电器已经通过了3C认证。

二、一加8 Warp闪充无线充充电头拆解

将输入端外壳拆开，边缘采用超声波焊接封装。

插脚和PCB板使用红黑AC导线连接，焊接处打胶绝缘保护。

PCB板正面整体一览，变压器及其周围元器件打胶进行固定。

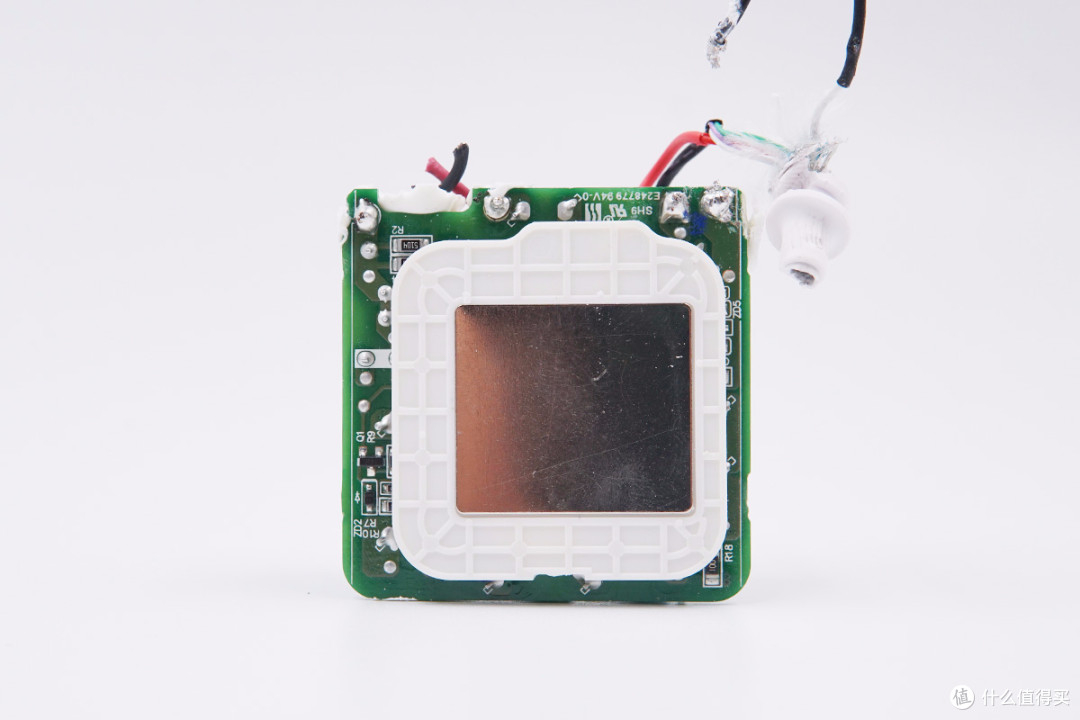

背面配有散热片和白色隔离板。

将散热片和隔离板拆掉，主控芯片横跨在初次级之间，并且打胶帮助导热。

经过对充电器电路观察后发现，一加8 Warp闪充无线充原装40W充电器采用开关电源数字调压输出设计架构，输出电压由无线充控制。下面从输入端开始深入了解整个电路设计情况。

PCB板前端一览，输入输出端之间设有隔离板，输入端上焊接有延时保险丝、NTC浪涌抑制电阻、安规X电容、共模电感。

延时保险丝规格为2.5A 250V。

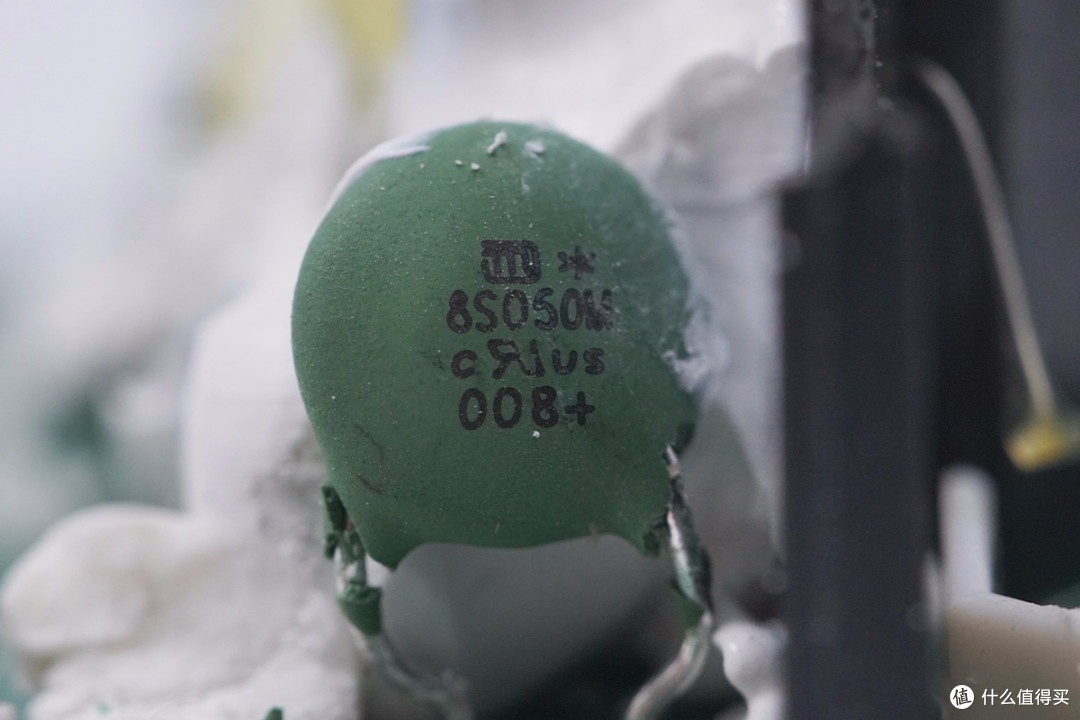

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

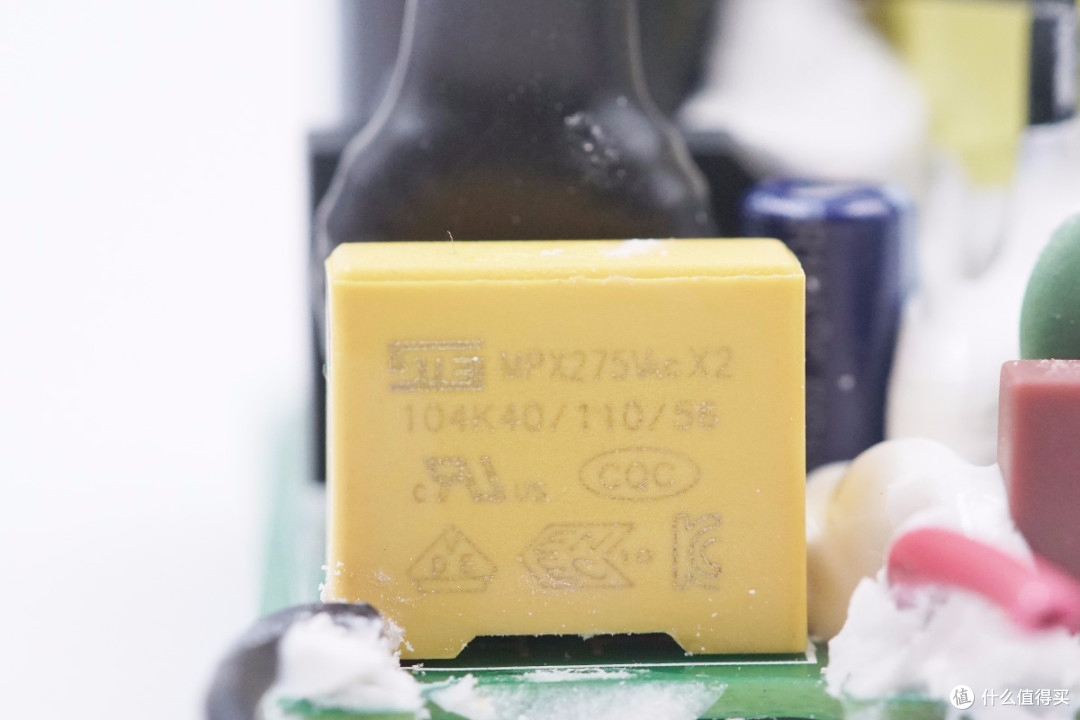

安规X电容特写，来自STE松田电子。

共模电感外套热缩管，用于滤除EMI干扰。

PCB板侧面一览，焊接有整流桥、高压滤波电解电容和PWM主控芯片供电电容。

输入端GBP410整流桥特写。

两颗高压滤波电解电容均为Acon中元品牌，规格都是400V 33μF。

工字电感外套热缩管。

PWM主控芯片供电电容特写。

电容为艾华品牌，规格为50V 10μF。

充电器主控芯片采用PI INN3368C。这是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，使用PowiGaN技术，内置650V耐压GaN开关管，集成外部MCU供电，最大支持65W输出。

PI INN3368C资料信息。

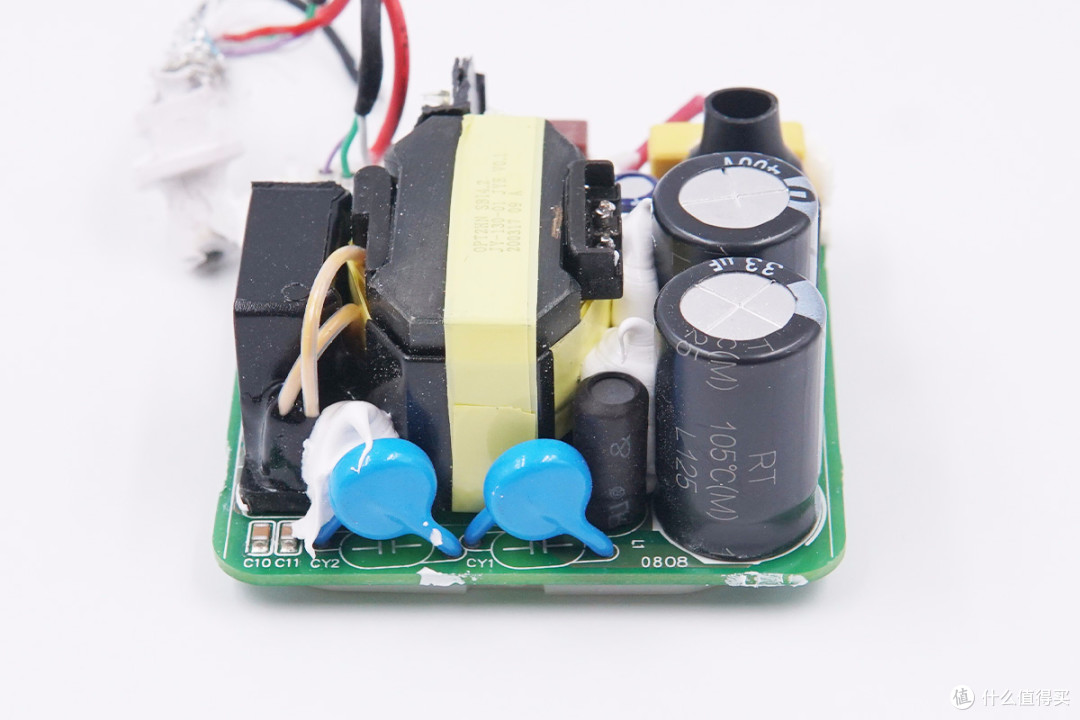

相邻侧面一览，变压器旁边是两颗Y电容。

变压器顶部喷码有信息。

两颗Y电容用于输出抗干扰，都是STE松田电子提供。

次级同步整流MOS采用AOS万代半导体的AONS62922，NMOS，耐压120V。

AOS AON62922详细规格资料。

PCB板输出端一览，两颗固态电容有塑料隔离罩围住，导线包裹塑料绝缘管。

两颗输出滤波固态电容规格均为25V 560μF。

安森美 NTMFS4C09N输出保护MOS管。

安森美 NTMFS4C09N 详细资料。

全部拆解完毕，来张全家福。

充电头网拆解总结

一加8 Warp闪充无线充原装40W充电器表面光滑边角圆润使用不硌手，外壳上有凹槽设计插拔方便。充电头网通过拆解发现，充电器AC-DC部分采用PI INN3368C搭配万代MOS同步整流输出，由无线充内部主控调压，并在输出端设有一颗保护MOS管。充电器各元器件以及导线打胶固定和绝缘，输入输出端设有电容进行滤波，且还设有隔离板，整体做工扎实可靠。
