国产无线图传“雷电”测试 传输距离1.2km 也能实现穿墙了吗?
视晶是国内无线图传技术最强悍的厂家之一。其去年又实现了技术突破,发布了“雷电”图传,宣称可以直接穿墙进行传输,并且在无遮挡的情况下无线图传的传输范围达到1.2Km。
外观包装

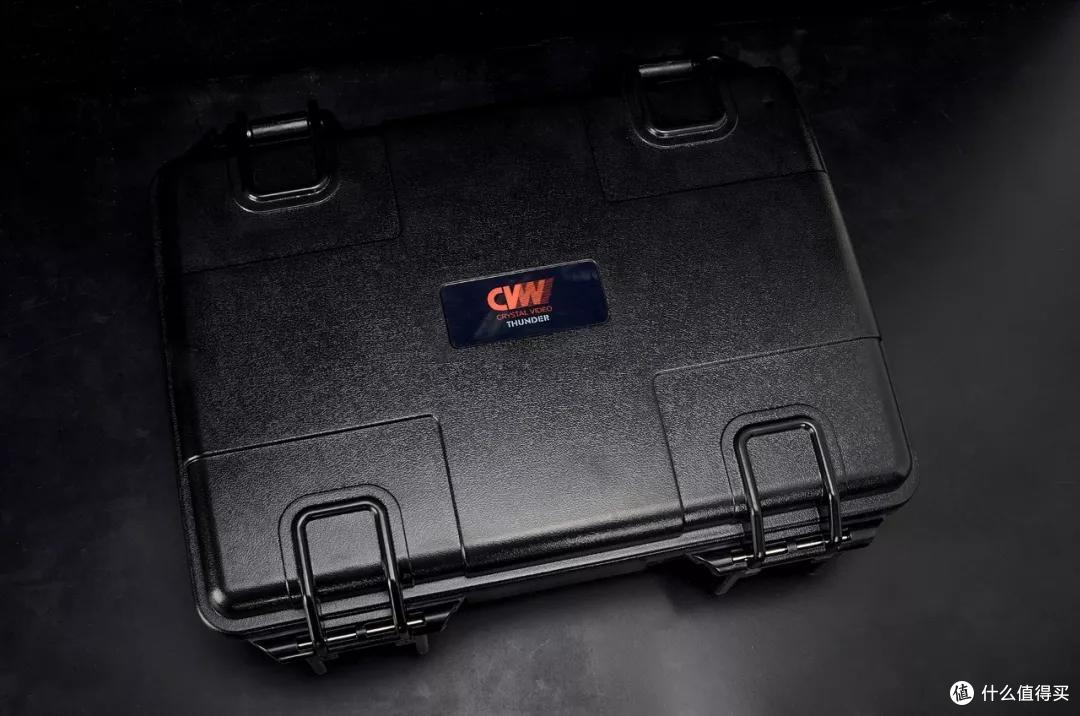

“雷电”无线图传使用了安全箱进行包装,内置海绵垫可以极大的保护运输过程中发生的碰撞,非常实用。考虑到这类图传的定位及实用场景,若是使用泡沫盒进行包装,虽然重量减轻了,但对包装盒会有非常大的磨损。

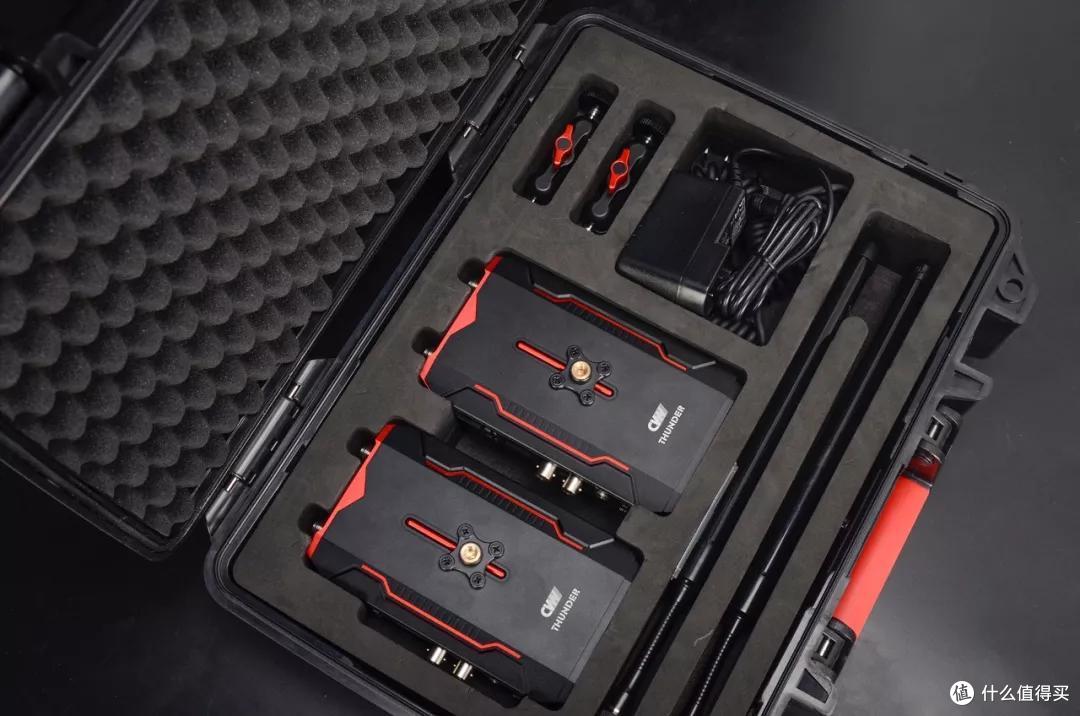

打开提箱后可以看到图传的主体和四根较长天线,覆盖面则是鸡蛋棉,不管外部还是内部,整体对于机器的保护都很到位。除了无线图传主体及天线外,包装盒内还附带了两只怪手和两根SDI连接线,可以实现上手即用。不过话又说回来,视晶一直以技术见长,在包装箱外观的选择上(甚至是产品外形设计上),真的是比自己代工的N个品牌随意太多。这确实是很毁形象的事。
“雷电”的发射端与接收端采用同样模具,所有接口都在同一位置,这有利于控制模具成本。相比视晶之前的产品,这款图传的整体造型有所提升,不再是工程师式的铁盒子,而有了红色线条点缀,利用线条勾勒边缘,但与威固、猛玛等品牌相比,我们只能说,视晶确实是个做技术的厂家!

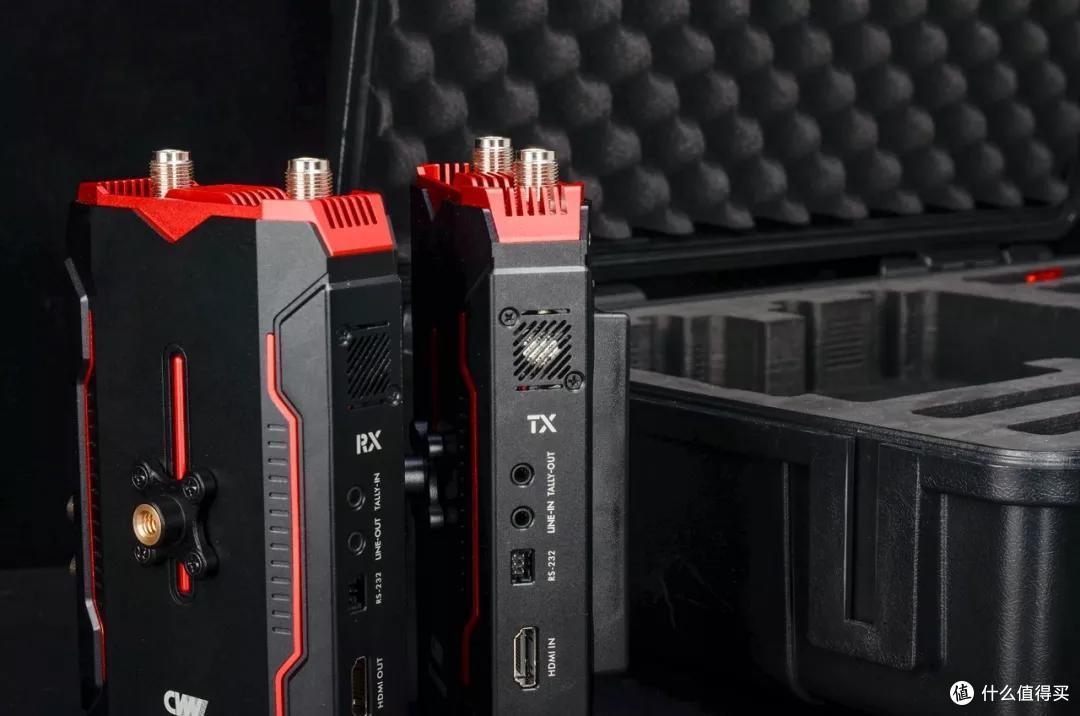

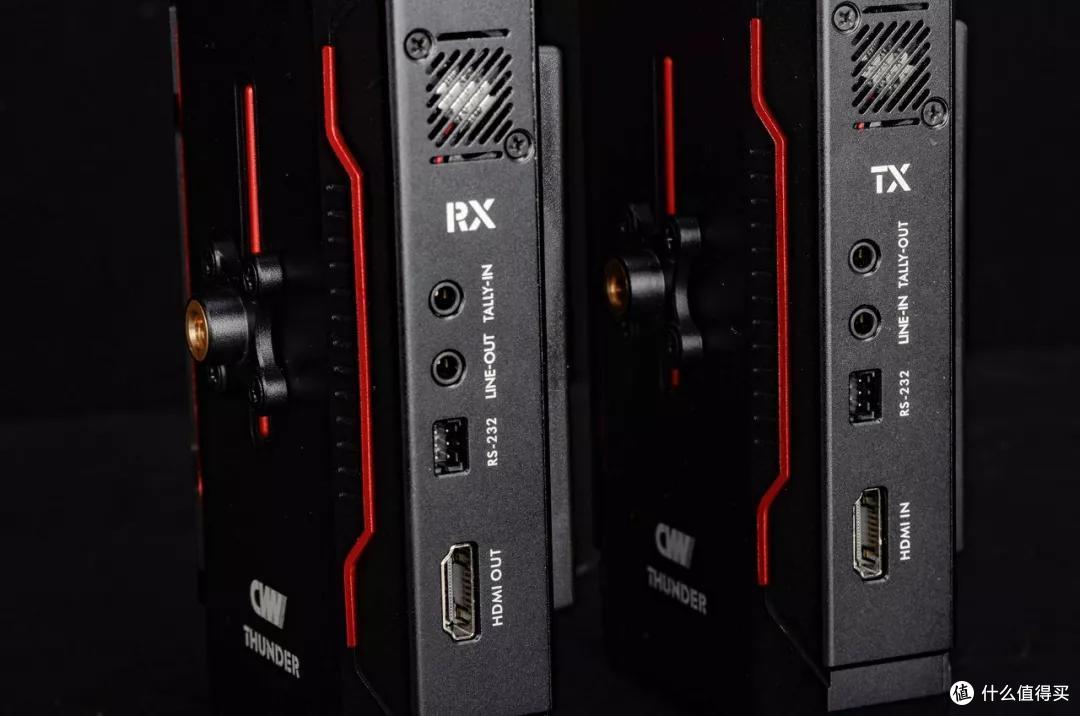

区分发射端与接收端的是机身上的RX和TX字样,若是一时想不起来,可以用HDMI IN和HDMI OUT来分辨,但这存在隐患,若是长期使用,图传上方的设备字样磨损严重,则更加不容易分辨出发射端与接收端,只能通过开机和尝试来进行分辨。
狗崽建议,要在机身上做出其他一眼即知的设计,否则在混乱的现场,可能让不熟悉的工作人员难堪。

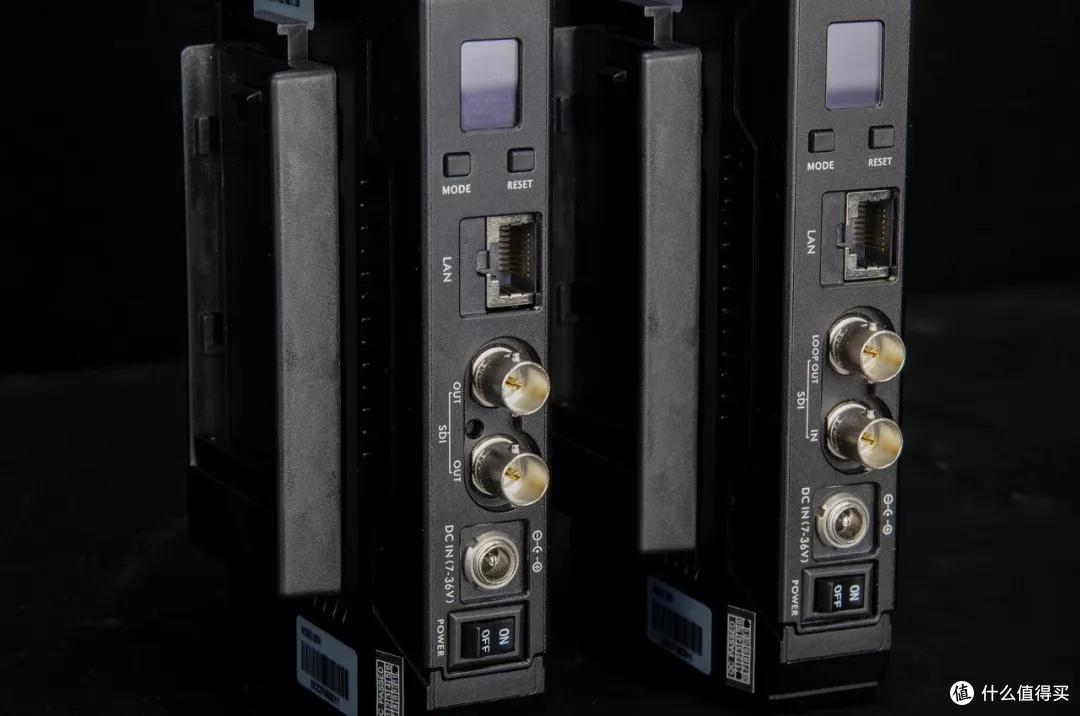

“雷电”图传的侧面是RJ45的网线接口与SDI接口,最底下则是电源输入接口,接口丰富。发射端也具有两个SDI接口,可以实现输出与环出兼备;同时接收端也有两个SDI接口,意味着可同时输出相同画面到两台监视器上。配备了SDI接口意味着兼容了更高端的摄像机/摄影机,也对现场导播更加友好,因为SDI接口相较于HDMI接口稳定性更好,在轻微的拉扯下不容易断开。
视晶无线在这款产品上下了不少功夫。包括音频输入输出,RS-232云台控制接口,TALLY信号传输接口,也许让有的用户觉得某些功能并非刚需。其实在导播团队的眼中(狗崽长期从事电视台综艺节目直播活动),现场布置五根线与布置一根线的成本是一样的,若是解决了图像,TALLY的问题,RS-232云台控制许多单独牵线,则图传的意义并不大,会让导播团队感觉到前功尽弃。所以视晶在许多针对大型EFP开发的图传上都会将接口配齐,方便大家使用。

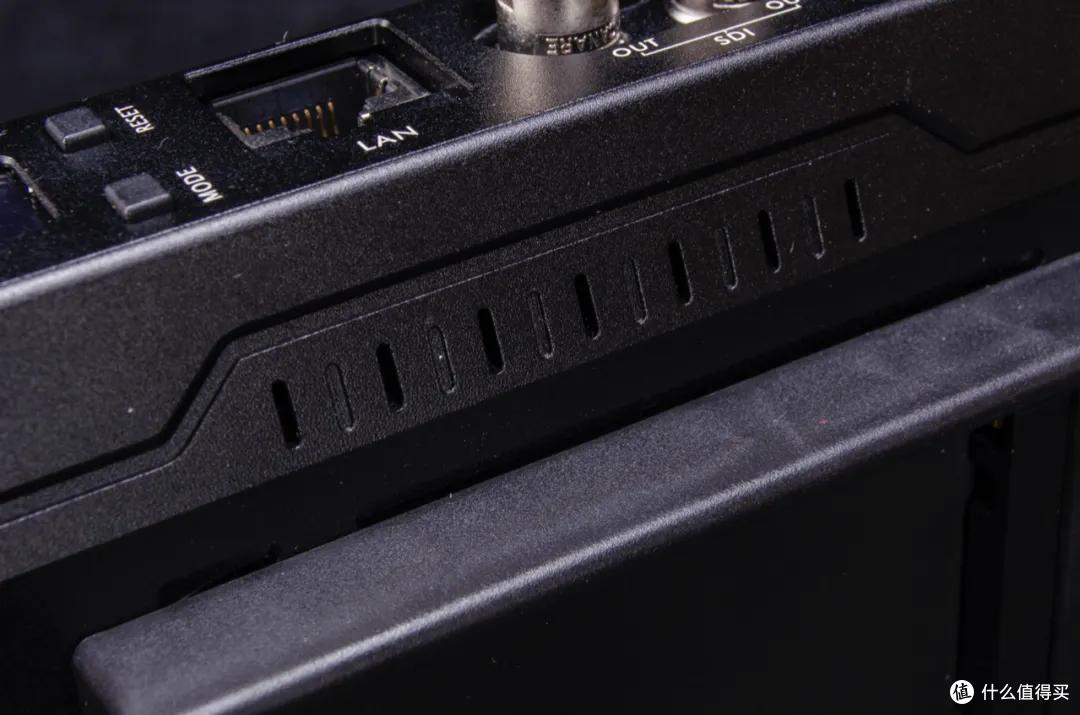

图传在使用中发热量是巨大的,这时候有个好的散热系统尤为重要,“雷电”系统机内内置的风扇可透过散热孔看到,还是熟悉的SEPA,在松下S1H的拆机中我们也看到这个品牌的散热风扇。所以视晶的产品虽然其貌不扬,在用料上还是非常扎实和舍得成本的。
“雷电”无线图传使用了TNC接口的鹅颈天线,1.4G高发射频率,而“烽影”使用的是SMA接口,虽然天线看起来都差不多,但却不能通用,并且“烽影”使用了5G频率进行发射,功率相对来说较小。大家要注意的是,在片场中若是天线丢失或损坏,需要找到相匹配的天线,不能根据品牌来加装天线(要根据型号)。另外在开机前最好将天线装上,否则容易将功放烧坏。
Tips:信号是通过功放放大,然后通过天线辐射出去,如果不接天线,信号到天线端子又回反馈回来,再放大,死循环,容易造成机器损坏。
性能测试
001 延迟测试
无线图传延迟的程度关系到是否能在现场直播中使用,延迟过高会导致严重的声画不同步,甚至画面在切换时会出现跳屏,物体重复出现等现象。

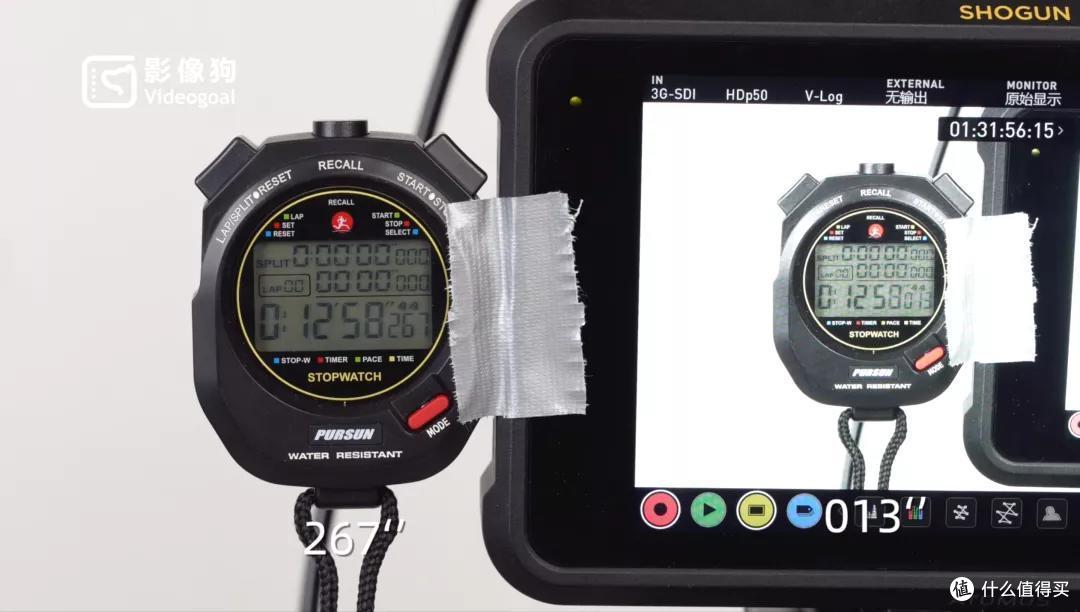

通过测试我们可以看到,“雷电”从输入到输出总延迟约为220毫秒,减去相机直连监视器的延迟(100毫秒左右),得出图传的延迟约为120毫秒,这其中还包括了线缆的延迟与机身图像处理及输出的延迟,这一延迟虽然肉眼可见,但在可用范围。
002 距离测试
无线图传的传输距离可反应图传的性能,而“雷电”图传理论上最远传输距离可以达到1.2Km,即使是在大型体育馆内进行图像传输,也可以轻松应对。

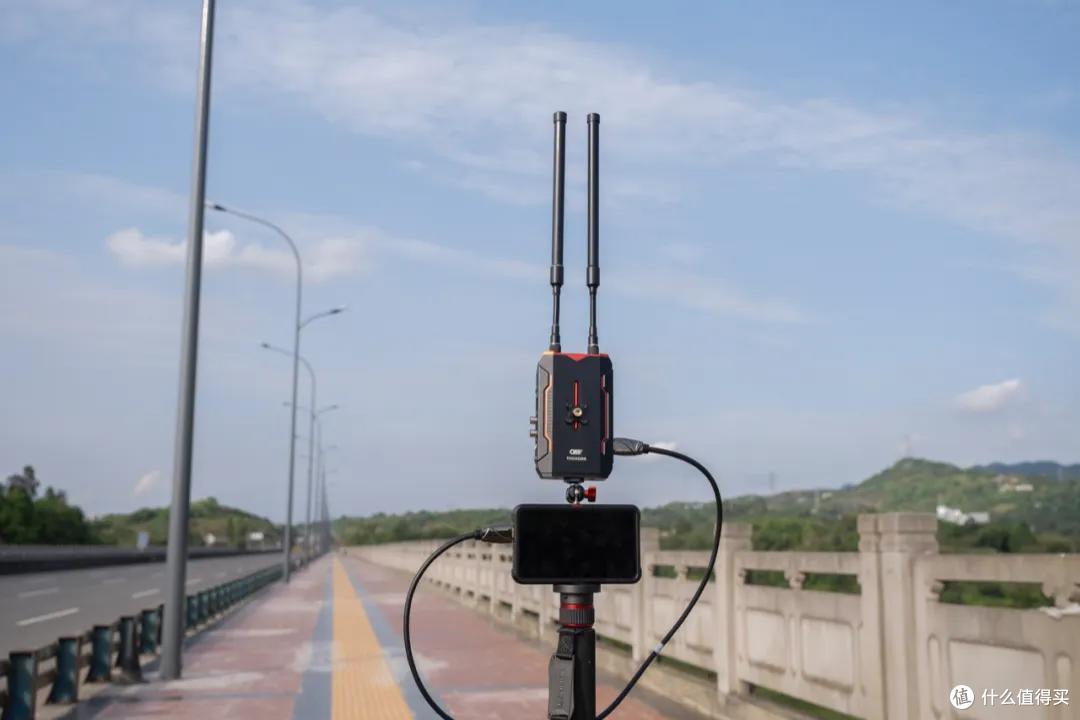

我们来到一段半封闭的桥上,这位置较为空旷,信号干扰较弱,同时车辆也较少,许多车评机构都会来到这段路上进行车辆的零百加速测试,所以可以在这段路上进行传输距离测试。
由于部分路段路况原因,未能使用手持滚轮测距仪进行记录,因此我们采用手机移动测距进行测试,将测试后的测试数值进行记录。

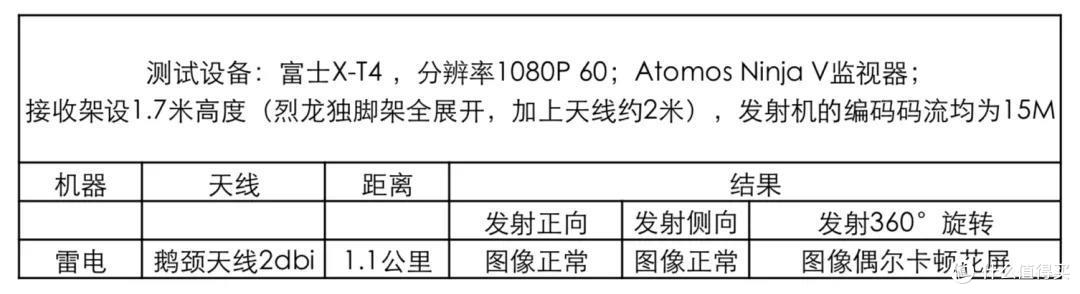

在测试中我们可以看到,“雷电”无线图传的传输距离基本上达到了宣传的效果,但值得注意的是,极端距离下对于发射端天线的角度有所要求,需要正向进行传输。关于图传天线角度摆放的原理可以看视晶无线天演系统的评测,我们在里面说的较为详细。
003 穿墙测试
无法穿墙一直是无线图传的痛点,而“雷电”很好的解决了这一痛点,实现了穿墙传输功能,但初中的物理告诉我们,不同波段的电磁波会被不同的物体所阻碍,无线图传所发射的电磁信号并无法实现任何物体的穿透,对于墙这类物体,只能通过缝隙及绕开进行传输。
穿墙测试视频我们将接收端架高,放置在阳台上,带着发射端从5楼走到最底层,通过视频可以看到,在3层楼梯的转角处画面开始出现花屏,信号断断续续,而走到1楼,视频画面随即卡住,只是信号并未断开。再往前方走时,这时发射端与接收端虽然隔着1栋楼,但顶上都无遮挡,信号反而恢复了。
综述
以往的图传一堵墙就可以轻松拦住信号,“雷电”无线图传解决了无线图传不能穿墙的痛点,表现较为出色,同时它的传输距离较远,即使大型体育赛事,也能轻松应付。这恰恰说明了视晶在技术上的优势明显,在专业市场中获得好评的底气。但是,其产品的“不修边幅”确实让普通用户一时难以接受,我们还是希望其花点力气在外观设计上。毕竟,有时候,酒香也怕巷子深,现在,会闹的孩子才有奶喝!
优点:
1、具备穿墙能力
2、传输接口多,专业功能丰富
3、使用过程中较稳定
缺点:
1、鹅颈天线较难弯曲2、外观、外观、外观
