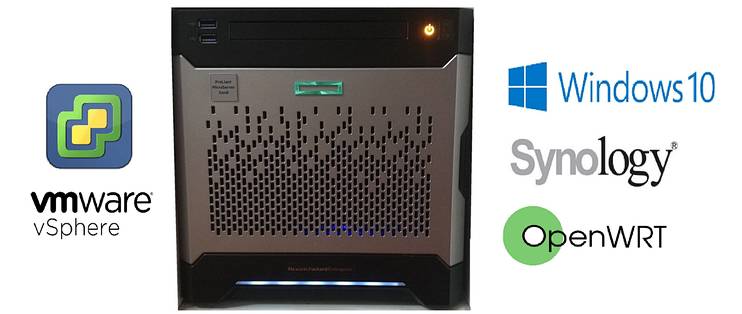

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

2019-03-04 09:48:28 77点赞 691收藏 159评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。详细活动规则,请猛戳此链接!

引言:

之前搭建NAS时在值得买平台上收获到相当多的知识,也成功避开了许多坑,可谓是受益匪浅,所以想写一篇更好的稳定来回报给大家。由于NAS的文章已经十分丰富,我也未曾在前人的基础上进行创新,所以本篇偏重于搭建思路而非教程。具体教程由于我装机时并未拍照、截图,同时自身水平有限,对很多东西也是一知半解,就不写出来误人子弟了。不过我会将我搭建时参考的资料进行归档整理添加在文中,方便值友们查询。

硬件配置:

NAS机箱:购买前比选的主要有Gen8、MS04,最终在多次考量之下还是选择了Gen8,直接在淘宝下单了魔改itx托盘的版本,还能加钱换静音风扇、usb3.0以及DC电源,在保持了原gen8高颜值和出色做工的同时,又避开了原gen8开机慢、性能羸弱、噪音大、拓展性差等问题。另外强烈推荐淘宝上卖的Gen8前置面板的防尘棉套件,隔音防尘两不误,效果不错。

主板+CPU:选用的华擎h310的itx板搭配intel g5500,之所以没有选用热度极高的J3455网红板,一是出于对其性能的担忧,二是焊死的CPU杜绝了更换硬件的可能性,不便于未来拓展升级。

华擎(ASRock)H310M-ITX/ac主板(Intel H310/LGA 1151)699元京东去购买看百科

 内存:由于h310主板限制,高频内存无处发挥,又因为Gen8无侧透,发光马甲也毫无意义,所以干脆买两张金士顿8G 2666拉倒,令人匪夷所思的是金士顿频率2666 2400 2000和级别是成反比的……

金士顿(Kingston)骇客神条 Fury系列 雷电 DDR4 2400 8G 台式机内存399元京东去购买

 固态硬盘买的惠普EX900,虽说是tlc颗粒,但200多的价格能买到贴牌国际大厂的nvme固态,还要啥自行车。

惠普(HP) EX900系列 250G M.2 NVMe SSD固态硬盘299元京东去购买看百科

NAS盘:希捷狼盘6T,容量更大的硬盘,每TB的单价会大幅度上涨。

希捷(SEAGATE)酷狼系列 6TB 7200转128M SATA3 网络存储(NAS)硬盘(ST6000VN0041)1549元京东去购买看百科

网卡:I350-T4,淘宝上价格在200~1500不等,从价格判断500以下为寨卡,500~1000为OEM,1000以上为全新正品,正品意味着终身质保。在各大论坛看了一下寨卡的做工和口碑评价都尚可,就直接下单了一张。如果装esxi建议买和我一样买英特尔芯片的,可以免去打rtl驱动补丁的烦恼。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

装机过程:

开箱和装机过程都没有拍照,以下的图都是后补的,将就看看……

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

买机箱时花了100改了RGB灯,可以通过扫码安装App通过蓝牙更改颜色和灯效,感觉血亏,不推荐改RGB。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心将安装完散热和内存条主板固定在可推拉的底座上。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

插入I350-T4网卡前,需先跟换2U挡板,挡板口比较紧,大力出奇迹。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

将SATA先连接主板和机箱,最后将主板和机箱的编号一一对应,后续管理硬盘能减轻很多负担。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

安装过程中,底座推入机箱后,连接跳线异常困难,正确的步骤应该是先接跳线,再推入底座。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

在前面板增加了网上DIY的Gen8扇热套件,防尘静音两不误。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

虚拟机选择:

虚拟机的选择:起初我放弃稳定性最高,兼容性最好,资源消耗也最小的应该是Exsi,原因有二,一是我Exsi我从未接触过,二是我懒得学。最初的打算是在Winsever下搭在Hyper-V,后来出于懒癌晚期,Winsever我也懒得装,干脆装win10算了,又不是不能用……所以初步方案确认了Win10下搭建VMware。

万万没想到的是,win10下虚拟群晖全速下载时CPU占用率直接100%,同时卡顿明显,群晖不同文件夹在win10上映射的磁盘中拷贝文件的速率居然只有50M/s,原因不明。VMware虚拟软路由又存在和宿主机无法兼容的问题,搞得我心力交瘁。

最终痛定思痛,全部推倒重开,搭建底层Esxi6.7,同时虚拟Win10,群晖6.2以及openwrt,一步到位,在实际体验中,硬件融合度和维护便捷度远超原win10方案,不得不说:真香……

网络拓扑图网络拓扑图

拓扑图中,实线标注均为实物,虚线为虚拟设备。所有设备和NAS必须在同一个网段下,一大堆TP的路由器又没有AP模式,只能Lan-Lan连接并关闭DHCP功能充当AP来使用了。

Esxi搭建:

Esxi安装网上教程很多,我就不细写了,步骤基本和ghost装Windows系统没什么差别,一块U盘就能搞定。有需要的可以参考一切关于Esxi、软路由、NAS的图文和视频教程都在里面。

需要注意的是安装的Esxi版本必须附带硬件的驱动,不然硬件是系统不认的。密码需要同时包含字母、数字、符号,缺一不可。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

到这一步就安装完成了,随后配置Ipv4网络参数

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

配置好之后退到初始界面就可以将这台机器放在一边了。

随后换一台电脑,将网口连接至刚才装Esxi机器的网卡上,然后ping之前Esxi中设置的地址。如果ping不通就更换一个网卡上的口继续测试,实测中网卡上4个口只有一个能ping通,找到那个口即可。随后在浏览器输入Esxi的地址登录到Esxi,会出现如下界面。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

这是由于Esxi中尚未安装证书,直接跳过就好了。随后输入账号密码登录到Esxi。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

Openwrt虚拟机:

在Esxi中安装Openwrt虚拟机,教程同样参考,我就不赘述了。安装后ping192.168.1.1进入Openwrt的管理页面,初始的账号为root,密码为koolshare。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

在端口设置中将lan口与wan口和网卡一一对应,并在wan口中设置pppoe拨号,随后将重启,就能正常上网了。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

随后可在酷软中心安装插件,各类功能一应俱全,只有你想不到,没有它办不到。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心唯一遗憾的是,不知是这个固件的问题还是物理设备存在瓶颈,宽带多播后路由端显示成功,但实际带宽并未叠加,上下行网速和单拨没有区别。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

群晖虚拟机和win10:

本站Esxi下安装群晖的教程已经有很多了,关键是我安装过程中没有截图,所以只好跳过了,重点讲讲配合域名实现远程连接的过程吧。

第一步先去域名网站购买一个域名,不同后缀的域名价格不等,按需而入吧。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

随后进去域名控制台,点击域名解析,将效验码导入到本地。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心进入软路由,在酷软中选择并安装koolddns,将域名和效验码填入进入即可。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心随后进行域名转发,群晖的http是5000端口,https是5001端口,windows远程桌面是3389端口,路由管理页面是80端口,Esxi是443端口。以上内部端口均为默认,不可更改。外部端口随意,只有能ping通即可。访问Esxi需要用https,其余直接域名后面加:端口号就能正常访问了。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

外网访问群晖

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

外网访问Esxi,在这敲个重点,强迫症患者如果不想和我一样有证书错误的红字,装完Esxi后什么都不要管,立马去购买域名,然后申请SSL,将证书导入到Esxi,再将Esxi重置就解决了。重置Esxi这步会删除所有的配置文件,因此务必在安装虚拟机之前进行!

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

外网访问Openwrt

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

外网远程桌面连接到虚拟PC

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心至此,集软路由、群晖、win10一体的Gen8安装完毕,客厅的电脑原本就放在桌面上的,Gen8就顺理成章放入了电脑桌机箱位置。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

宽度刚好能够放入,毫无违和感。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

影音

无论许多人推崇的Ds video还是Plex、KODI都用的我简直抓狂,Ds video单纯从文件名匹配海报,下一部n集的剧就要全部重命名成剧名+集数,否则就会按1234……100的名称自动匹配到莫名其妙的海报。Plex就更难用了,剧集需要每部剧独立添加,有多少部剧就要添加多少次,否则就无法正常识别。KODI的刮削器常年失效,苦不堪言……

直到我发现了芝杜这货,简直可谓是懒人党的福音,海报匹配正确率出奇的高,清晰度和大量中文简介也碾压上面几个。

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

文件夹内的视频如果仅有编号,会自动根据文件夹名生成剧集的海报,相比Ds video真是没有对比就没有伤害啊。先看看丧心病狂的Ds video,都是啥玩意

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心

再看看芝杜的海报墙,差距啊

Gen8魔改ITX,实现Esxi虚拟NAS+Openwrt+Win10,打造家庭网络中心
