HECATE是EDIFIER漫步者旗下电竞品牌,品牌产品造型设计科技炫酷,追求声音的低延迟,旨在提升游戏影音体验,同时注重舒适的佩戴体验,专为游戏玩家量身打造。近期,漫步者发布了新款游戏耳机HECATE GM6,既满足了游戏玩家的需求,又能在日常情景中使用。我爱音频网对漫步者HECATE GM6进行了拆解,一起来看看。

一、EDIFIER漫步者HECATE GM6开箱


拆解报告:EDIFIER漫步者HECATE GM6


包装正面,位于左上角的HECATE字体设计很有科技感,左下角的GM6有种速度与激情的感觉,隐隐看出这块耳机应该是主打连接速度,低延迟。右下角Made for GAMING及手柄图标强调了该款耳机的游戏属性。中部的耳机效果图略土,还是看看真机如何吧。


拆解报告:EDIFIER漫步者HECATE GM6


包装背面,耳机操作图示,耳机参数信息,支持安卓设备,iOS设备,iPad。


拆解报告:EDIFIER漫步者HECATE GM6


包装侧面,蓝牙5.0,游戏灯效,双麦降噪。


拆解报告:EDIFIER漫步者HECATE GM6


包装另一侧面,IPX5防水,佩戴检测,触摸控制。


拆解报告:EDIFIER漫步者HECATE GM6


包装底面,耳机制造信息,耳机条码信息。


拆解报告:EDIFIER漫步者HECATE GM6


包装清单:耳机、耳套6对、充电线、品牌卡片、品牌贴纸、说明书&保修卡。


拆解报告:EDIFIER漫步者HECATE GM6


附带的是一条USB-A to Micro-USB充电线。


拆解报告:EDIFIER漫步者HECATE GM6


充电盒顶部HECATE图形Logo特写,这个Logo很像一个杠铃,Logo凹印在圆纹盘中。


拆解报告:EDIFIER漫步者HECATE GM6


充电盒底部信息,型号:GM6真无线蓝牙游戏耳机,额定输入:5V⎓55mA(耳机),5V⎓500mA(充电盒),中国制造。


拆解报告:EDIFIER漫步者HECATE GM6


充电盒背面Micro-USB充电口特写。


拆解报告:EDIFIER漫步者HECATE GM6


哟,充电盒有灯效。


拆解报告:EDIFIER漫步者HECATE GM6


耳机也有灯效,充电盒开盖灯效更酷,好评!


拆解报告:EDIFIER漫步者HECATE GM6


我爱音频网采用ChargerLAB POWER-Z KT001 对EDIFIER漫步者HECATE GM6有线充电测试,充电电流为0.241A。


拆解报告:EDIFIER漫步者HECATE GM6


耳机连同充电盒重量:55.7g。


拆解报告:EDIFIER漫步者HECATE GM6


充电盒重量:43.9g。


拆解报告:EDIFIER漫步者HECATE GM6


左右耳机重量:11.9g。


拆解报告:EDIFIER漫步者HECATE GM6


充电盒座仓充电顶针特写。

二、EDIFIER漫步者HECATE GM6拆解


拆解报告:EDIFIER漫步者HECATE GM6


我们先从充电盒中分离出耳机座仓部分。


拆解报告:EDIFIER漫步者HECATE GM6


充电盒内部元件主要位于座仓内侧。


拆解报告:EDIFIER漫步者HECATE GM6


LED导光柱特写。


拆解报告:EDIFIER漫步者HECATE GM6


主板位于电池与仓壳之间。


拆解报告:EDIFIER漫步者HECATE GM6


丝印AJ 9V霍尔元件,用于检测充电盒开合。


拆解报告:EDIFIER漫步者HECATE GM6


卸下固定螺丝,我们将主板从仓壳中分离。


拆解报告:EDIFIER漫步者HECATE GM6


主板与电池正面特写。


拆解报告:EDIFIER漫步者HECATE GM6


主板与电池背面特写。


拆解报告:EDIFIER漫步者HECATE GM6


型号SP702334锂离子电池,500mAh/1.85Wh/3.7V,充电限制电压:4.2V,电池来自惠州市超聚电池有限公司,中国制造,生产日期:2019年8月20日。


拆解报告:EDIFIER漫步者HECATE GM6


电池保护电路特写。


拆解报告:EDIFIER漫步者HECATE GM6


双色LED小板特写,排线焊接在小板上。


拆解报告:EDIFIER漫步者HECATE GM6


主板充电顶针特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机滤波单元特写。


拆解报告:EDIFIER漫步者HECATE GM6


丝印W8SD升压IC,将内置电池升压为耳机充电。


拆解报告:EDIFIER漫步者HECATE GM6


LPS微源半导体 9W9E3 IC。


拆解报告:EDIFIER漫步者HECATE GM6

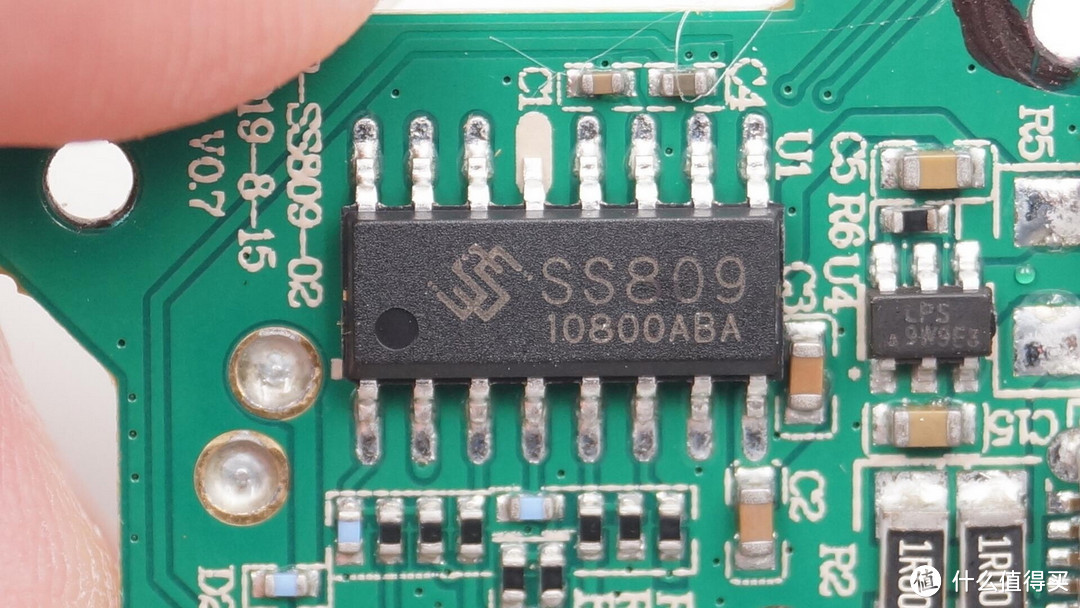

Sinhmicro昇生微SS809单片机。

SS809是一款集成了充放电管理的AD型单片机,内置丰富的接口功能,灵活的配置模式,和不同的低功耗选项。主要应用于需要充电和智能控制的便携式电子设备,带来精简的外围成本,优秀的性能和便捷的开发,如蓝牙耳机充电盒、LED灯组、手持式雾化器、个人护理设备、电子烟、香薰机、香薰灯、电子玩具等等。


拆解报告:EDIFIER漫步者HECATE GM6


我们先来看这款游戏耳机的外观。


拆解报告:EDIFIER漫步者HECATE GM6


包装贴纸标明了耳机的触控区域,很贴心。


拆解报告:EDIFIER漫步者HECATE GM6


耳机底部通话麦克风开孔特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机底部通话麦克风开孔特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机内侧充电触点特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机泄压孔特写。


拆解报告:EDIFIER漫步者HECATE GM6

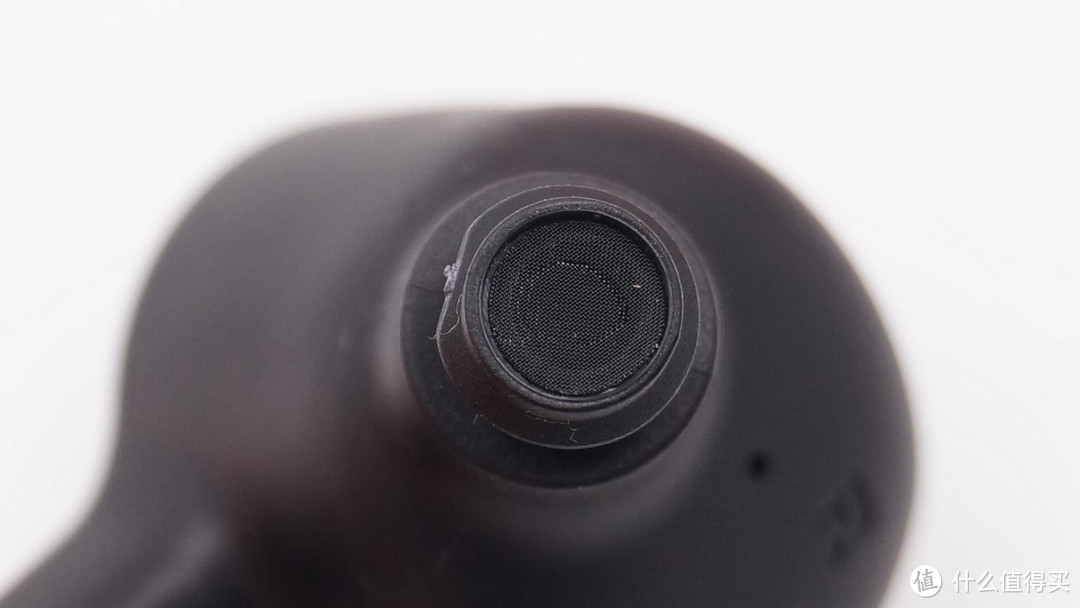

耳机出音孔特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机由三部分拼装成型。


拆解报告:EDIFIER漫步者HECATE GM6


耳机背板内部特写。


拆解报告:EDIFIER漫步者HECATE GM6


主板形体与耳机内部空间契合。


拆解报告:EDIFIER漫步者HECATE GM6

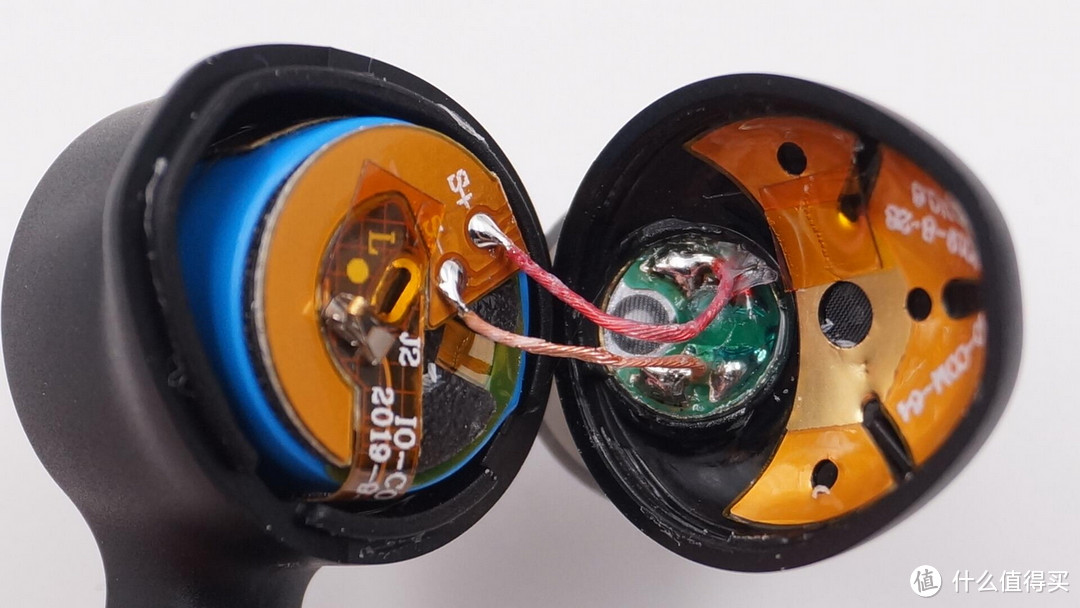

耳机头腔内部特写,扬声器单元导线焊接在电池小板上。


拆解报告:EDIFIER漫步者HECATE GM6


内壁入耳检测元件特写。


拆解报告:EDIFIER漫步者HECATE GM6


入耳检测元件弹片特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机扬声器单元特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机内部结构一览。


拆解报告:EDIFIER漫步者HECATE GM6


耳机锂电池与一元硬币的比较。


拆解报告:EDIFIER漫步者HECATE GM6


MIC-POWER微电新能源M1260纽扣锂电池,3.7V,0.204Wh。


拆解报告:EDIFIER漫步者HECATE GM6


耳机主板正面特写,主板与一元硬币的比较。


拆解报告:EDIFIER漫步者HECATE GM6

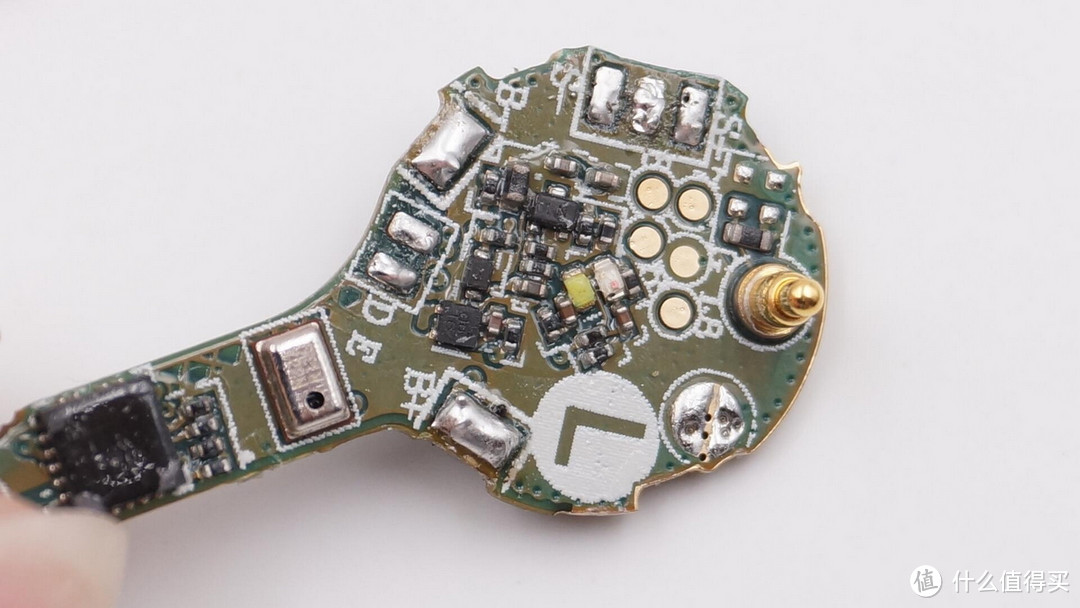

耳机主板背面特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机主板充电触点特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机主板触摸顶针特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机主板蓝牙天线顶针特写。


拆解报告:EDIFIER漫步者HECATE GM6


耳机主板双色LED特写。


拆解报告:EDIFIER漫步者HECATE GM6


镭刻MB26 R116MEMS硅麦,用于降噪。


拆解报告:EDIFIER漫步者HECATE GM6


镭刻MB19 H124MEMS硅麦,用于通话。


拆解报告:EDIFIER漫步者HECATE GM6


触摸IC,来自台湾。


拆解报告:EDIFIER漫步者HECATE GM6


丝印5AJI Q9P 存储器IC。


拆解报告:EDIFIER漫步者HECATE GM6


耳机搭载高通QCC3020蓝牙音频SoC。

QCC3020是一款低功耗的蓝牙音频SOC,采用FBGA封装,专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码,延时更低、容错性好,最高可达48KHz的采样频率,解锁音乐的更多细节。

除此之外,还支持第八代CVC通话环境降噪,通过算法精确识别背景噪音并消除,通话体验更纯净。


EDIFIER漫步者HECATE GM6拆解全家福。

我爱音频网总结:

EDIFIER漫步者HECATE GM6外观硬朗科幻有型,充电盒及耳机自带灯效,视觉效果确实不错。耳机内部主板高度契合内部空间,可见经过深度定制,内部部件规整有序,连接多用排线,结构一体性强,整体做工扎实。

内部搭载了高通低功耗QCC3020蓝牙音频SoC,支持aptX音频解码,支持蓝牙5.0和双路传输,增强无线连接稳定性,有效降低延迟,同时保障耳机续航及音质。
