内置氮化镓黑科技，绿联速显充160W五口快充充电器拆解

前言

本期拆解是绿联新推出的一款速显充160W多口氮化镓充电器，这款充电器具备4个USB-C接口和1个USB-A接口，总输出功率为160W，其中USB-C1和C2接口支持PD 3.1 140W功率盲插，USB-C3和C4支持30W快充，USB-A口支持22.5W快充，并支持功率自动分配。

机身一侧设有LCD屏幕，支持总输出功率显示和功率分配显示，还支持充电协议显示。机身设有触摸按键，可以旋转屏幕显示角度和内容，同时还支持充电器温度显示，使用更加安心。下面充电头网就带来绿联速显充160W氮化镓充电器的拆解，一起看看内部的设计和用料。

绿联速显充160W氮化镓充电器开箱

包装盒正面印有UGREEN绿联品牌，产品外观、产品卖点，右下角160W字样使用金色字体印刷。

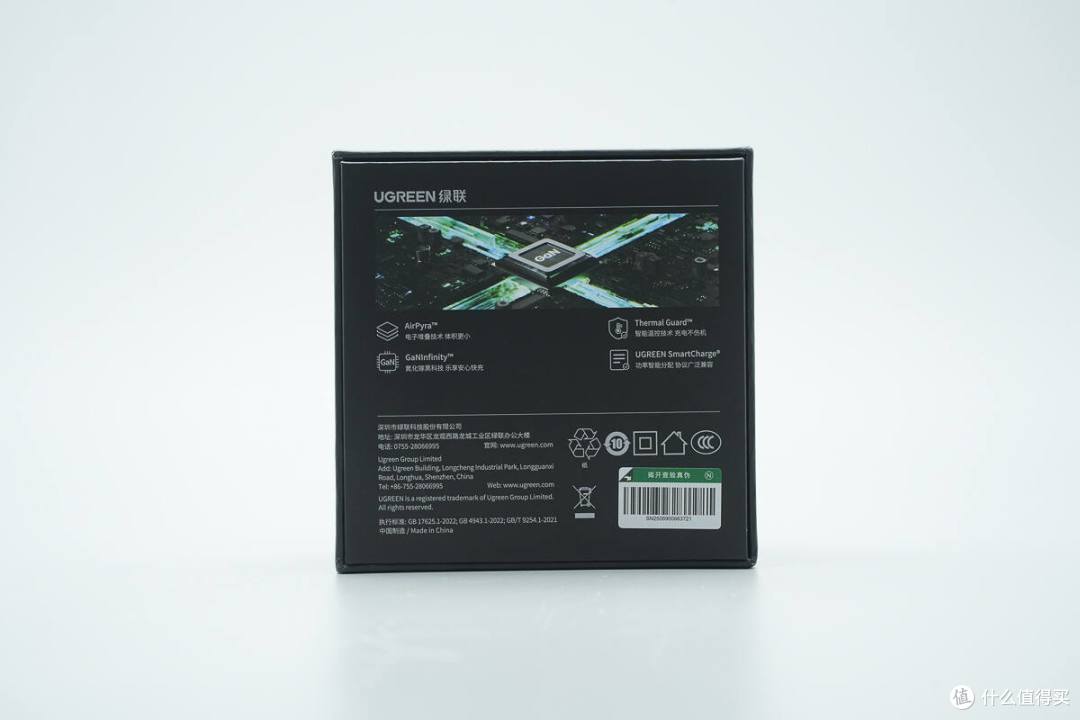

包装盒背面上方是科技感十足的芯片电路图设计，下方印有产品参数以及注意事项等。

包装盒上参数特写，下面到产品实物展示环节再介绍。

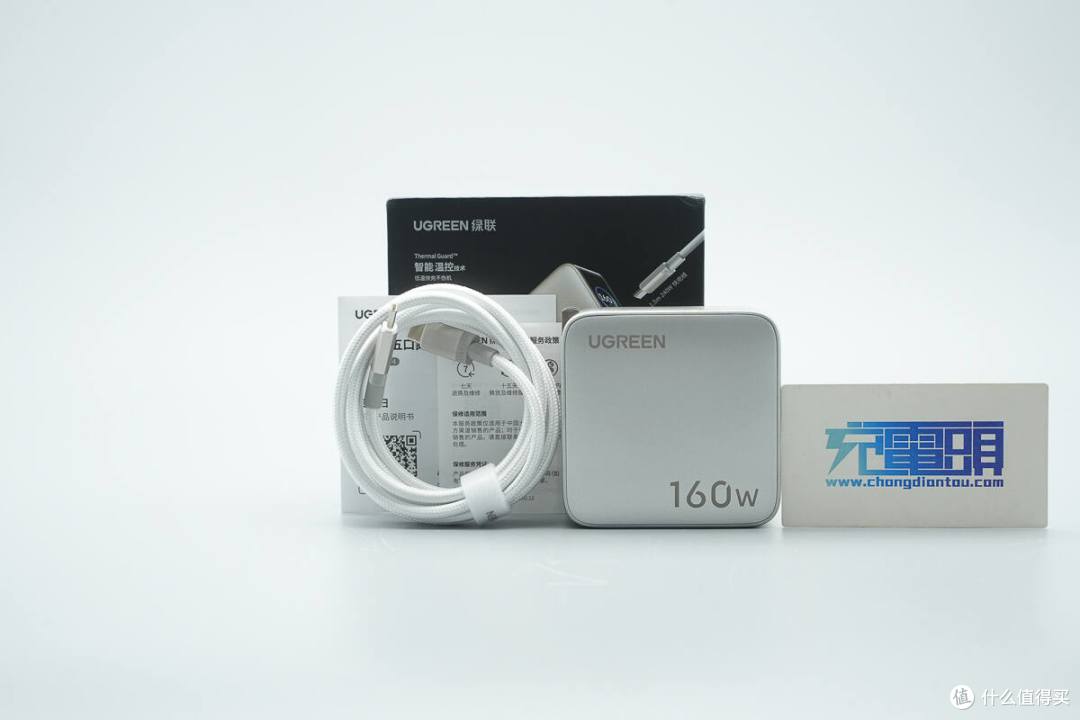

包装内含充电器，编织充电线和使用说明书。

附带充电线为USB-C to USB-C类型，采用白色编织线身。

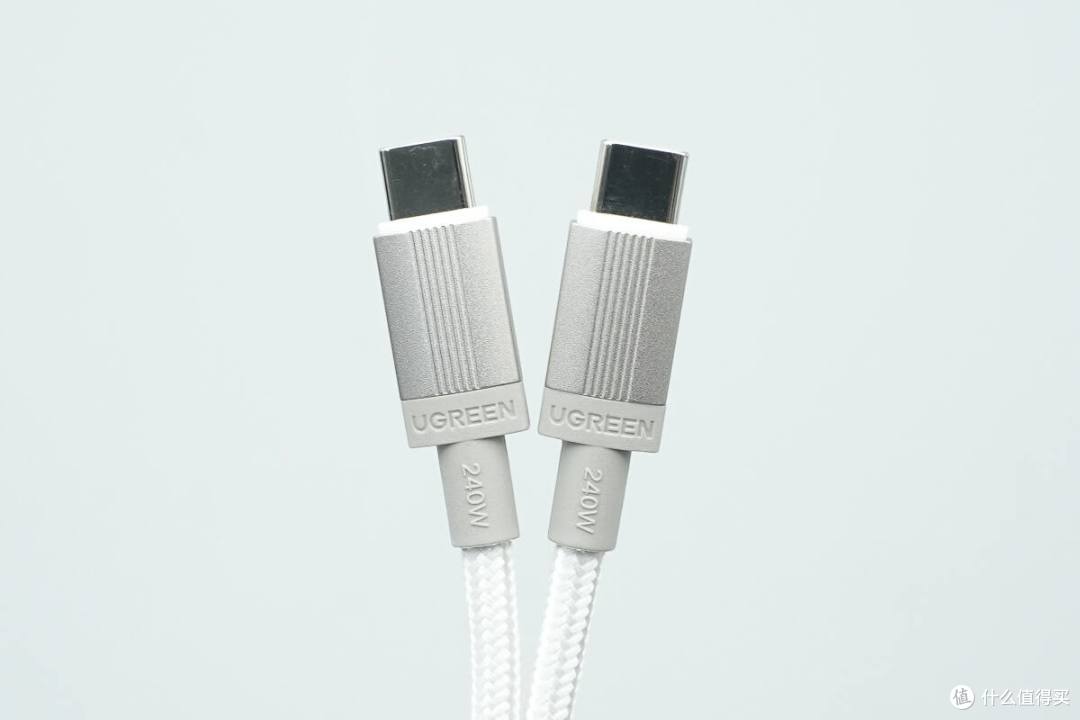

插头采用铝合金外壳，注塑印有UGREEN品牌和240W字样。

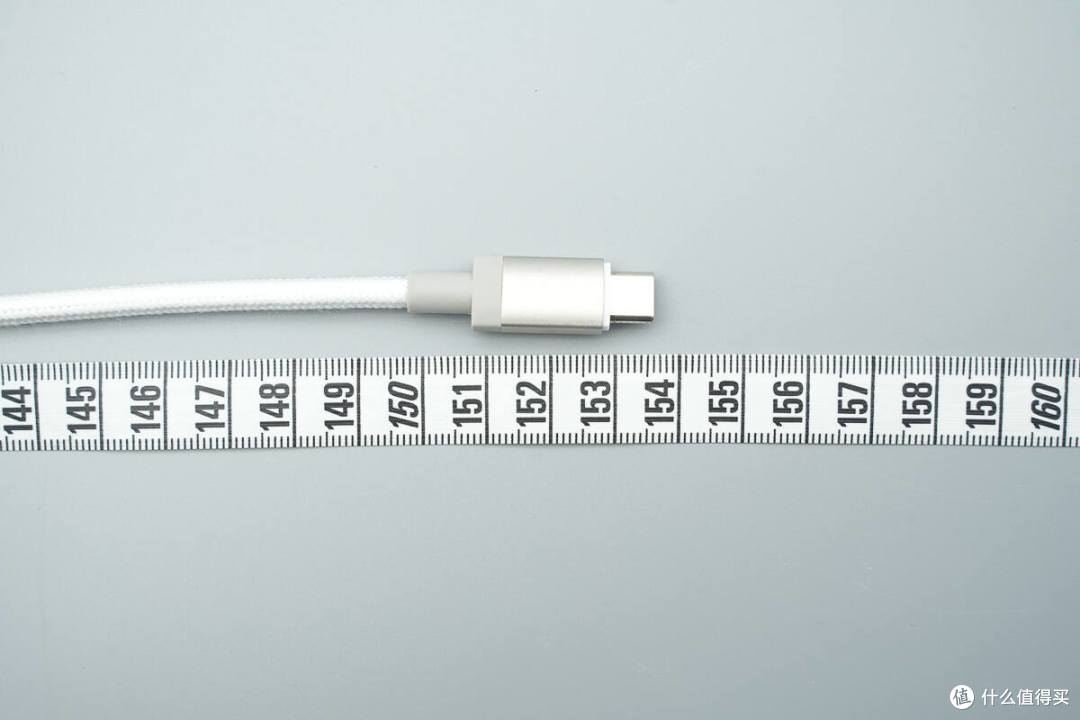

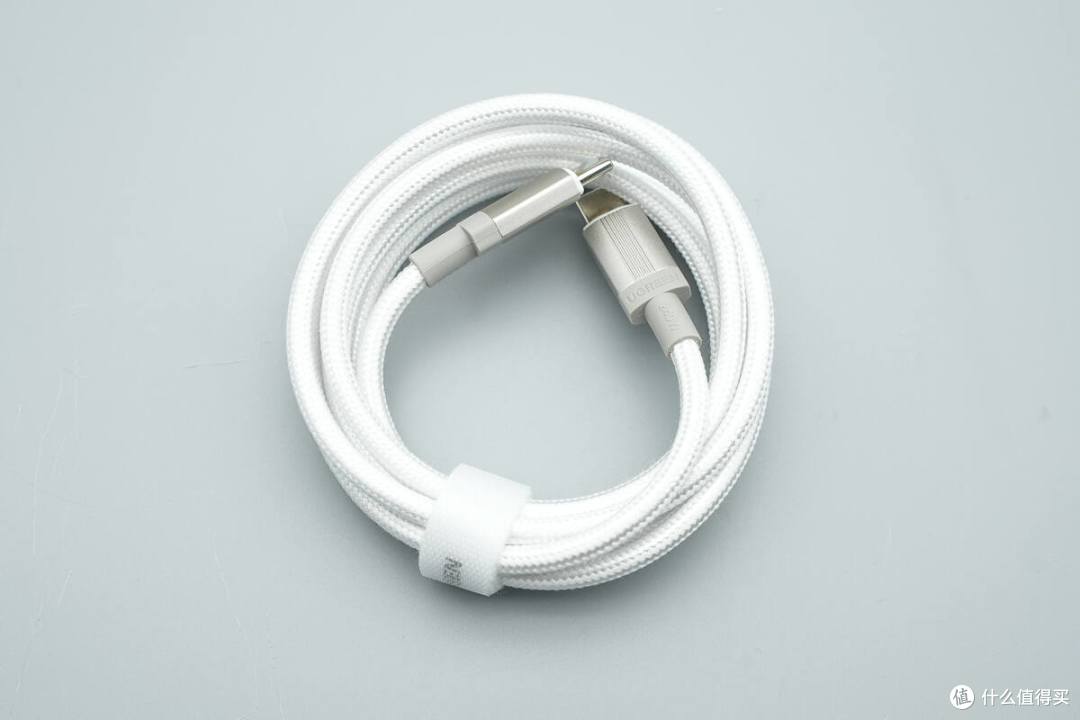

测得充电线长度约为154cm。

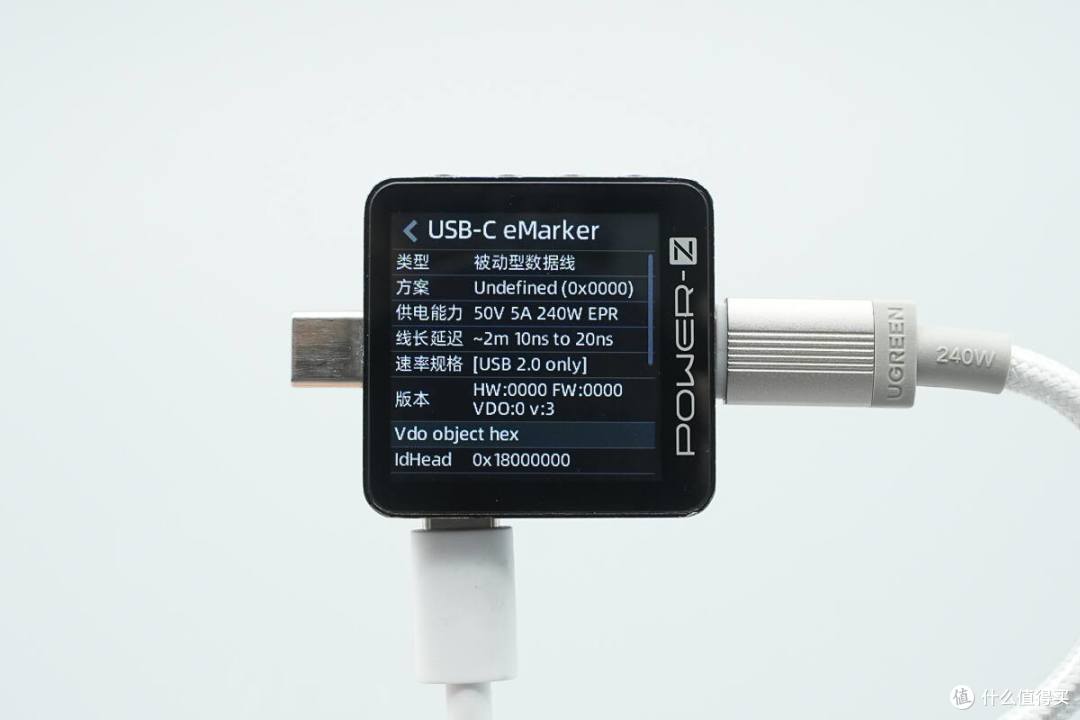

使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。

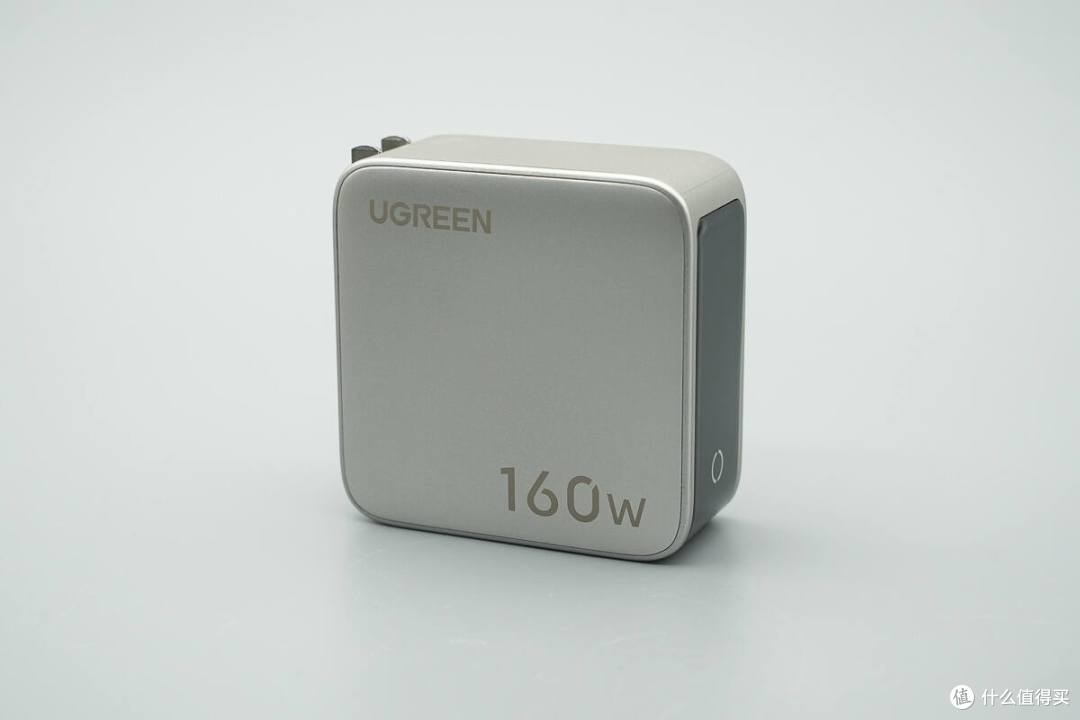

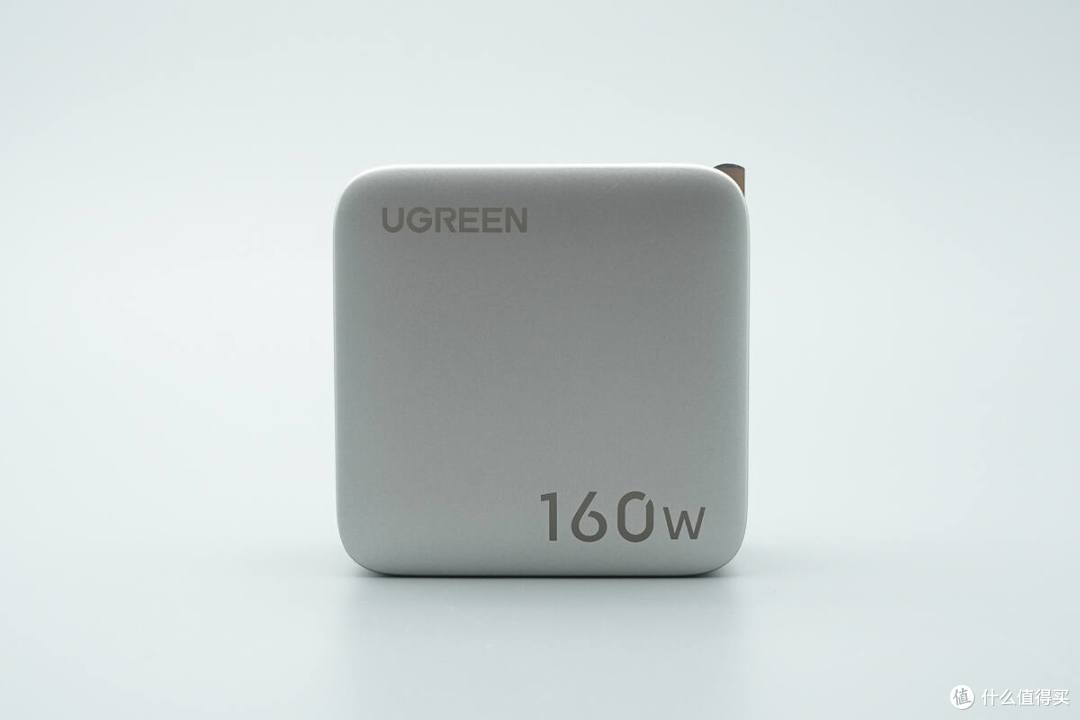

绿联速显充侧面印有UGREEN品牌和160W字样。

充电器另一侧印刷相同。

输入端设有折叠插脚，并印有充电器详细信息。

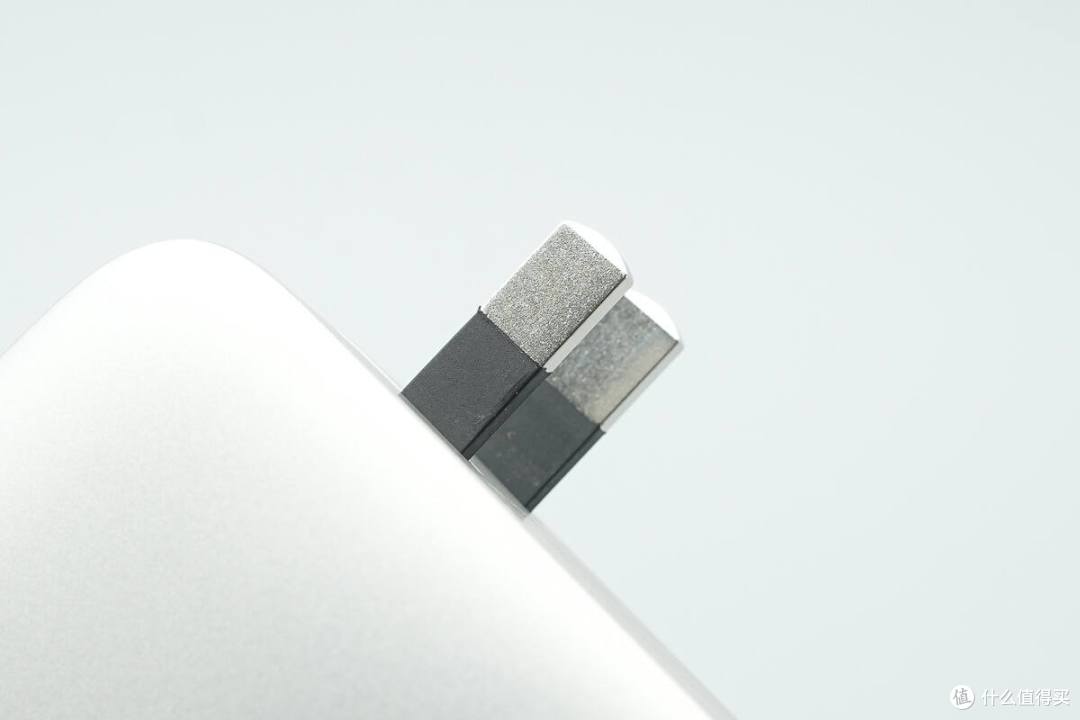

充电器采用符合新国标标准的全新半包胶插脚，具备绝缘护套，提升安全性，有效避免误触风险。

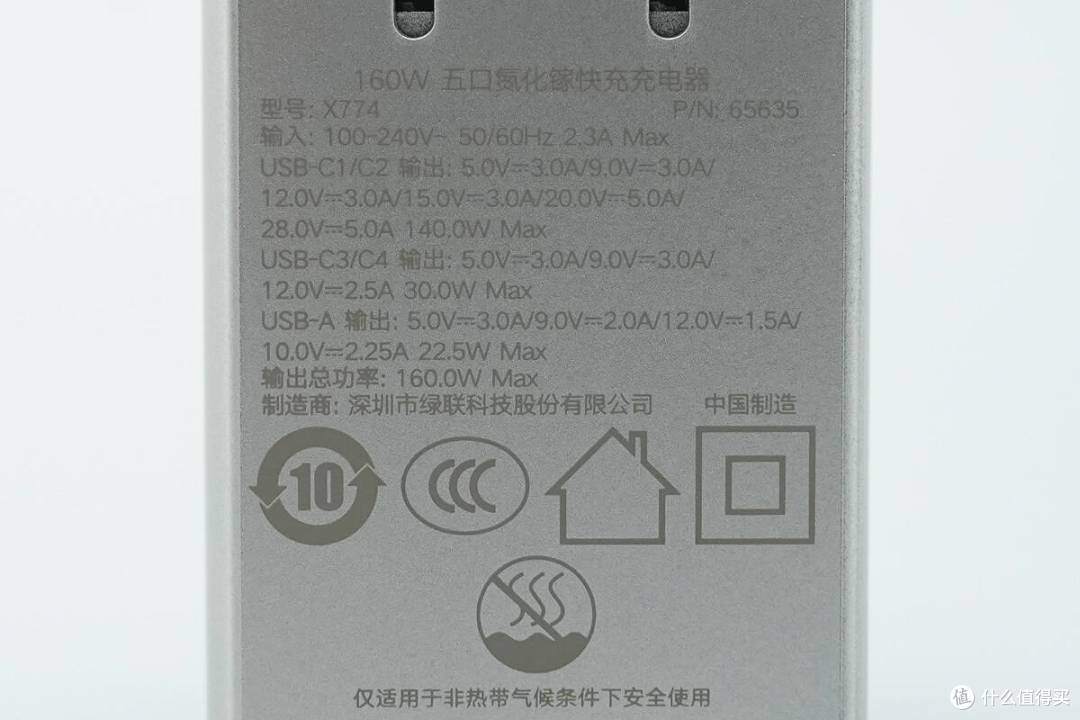

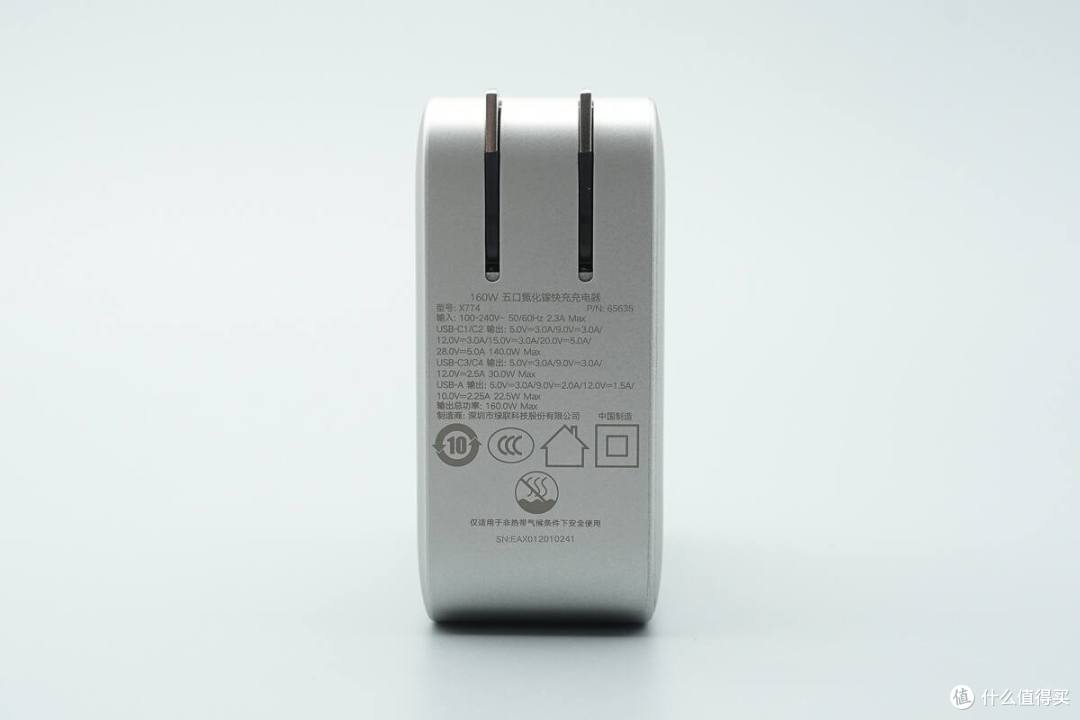

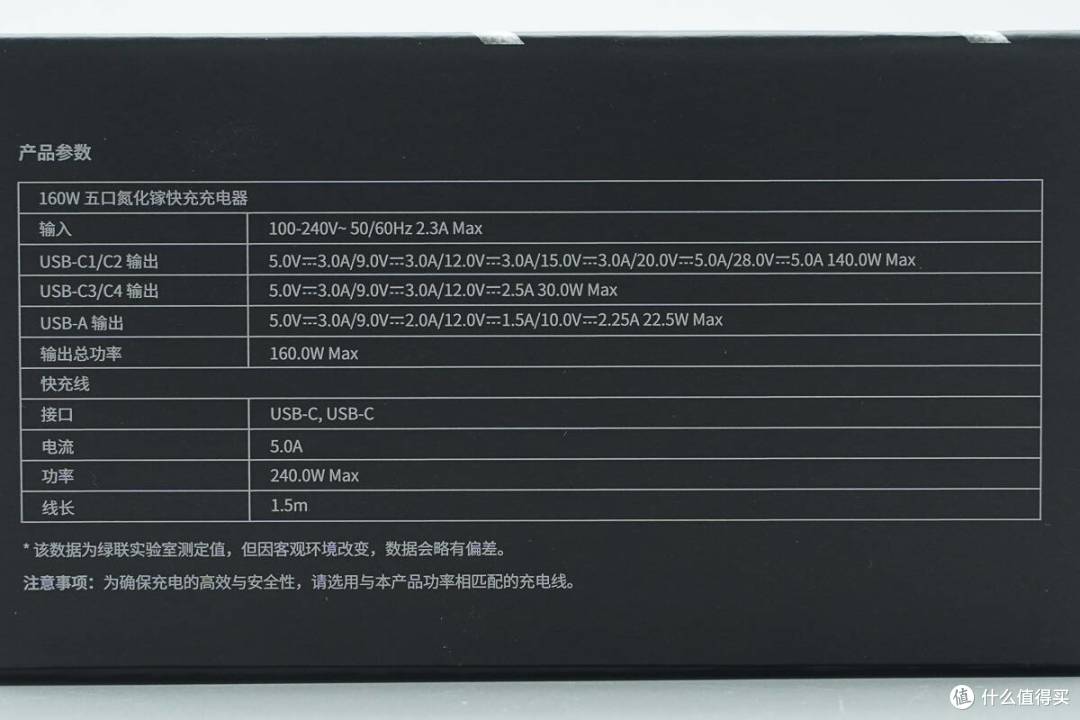

充电器参数特写

160W 五口氮化镓快充充电器

型号：X774

输入：100-240V~ 50/60Hz 2.3A Max

USB-C1/C2输出：5V⎓3A/9V⎓3A/12V⎓3A/15V⎓3A/20V⎓5A/28V⎓5A 140.0W Max

USB-C3/C4输出：5V⎓3A/9V⎓3A/12V⎓2.5A 30W Max

USB-A输出：5V⎓3A/9V⎓2A/12V⎓1.5A/10V⎓2.25A 22.5W Max

输出总功率：160W Max

制造商：深圳市绿联科技股份有限公司 中国制造

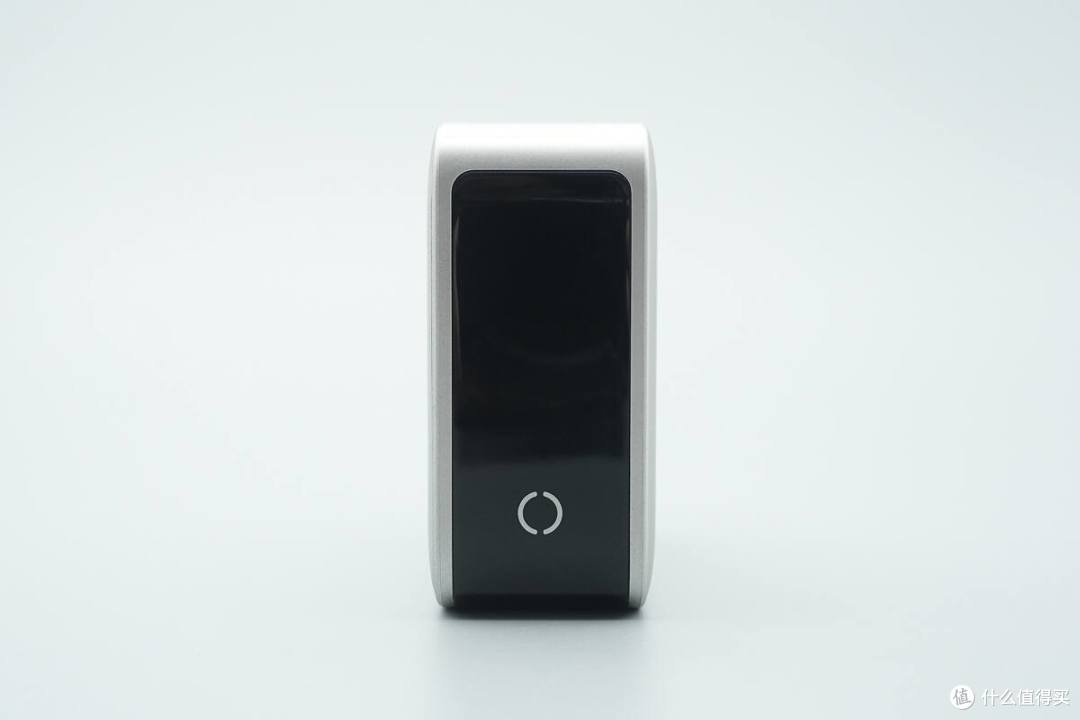

充电器侧面设有LCD屏幕和触摸按键。

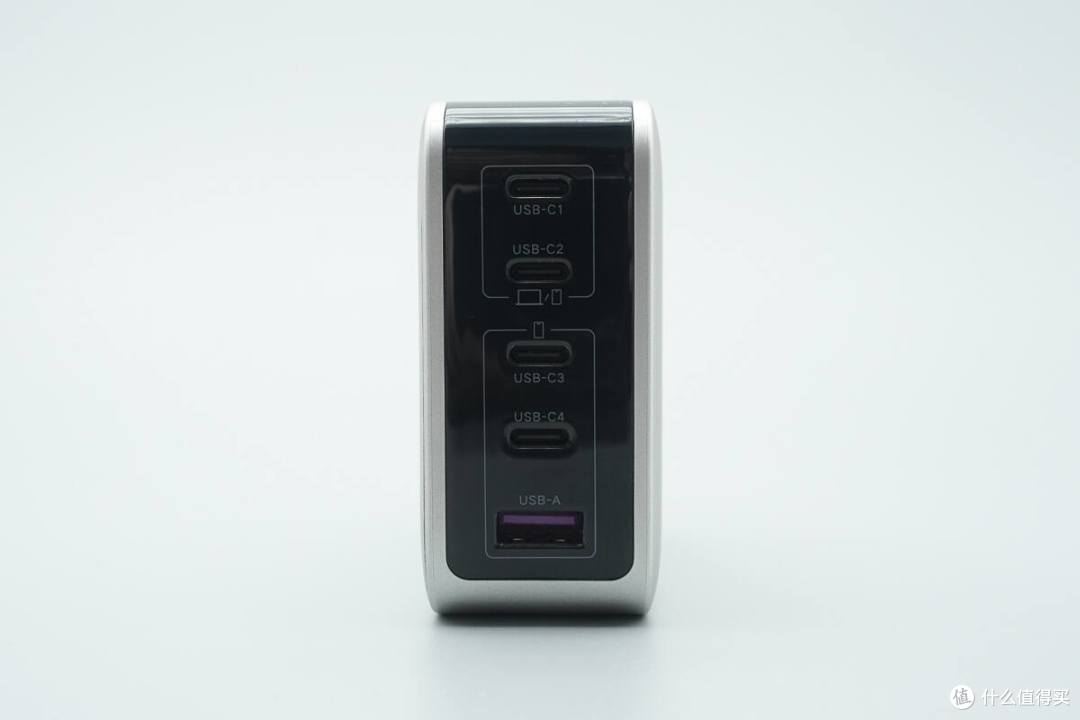

底部为输出端，设有4C1A五个接口。

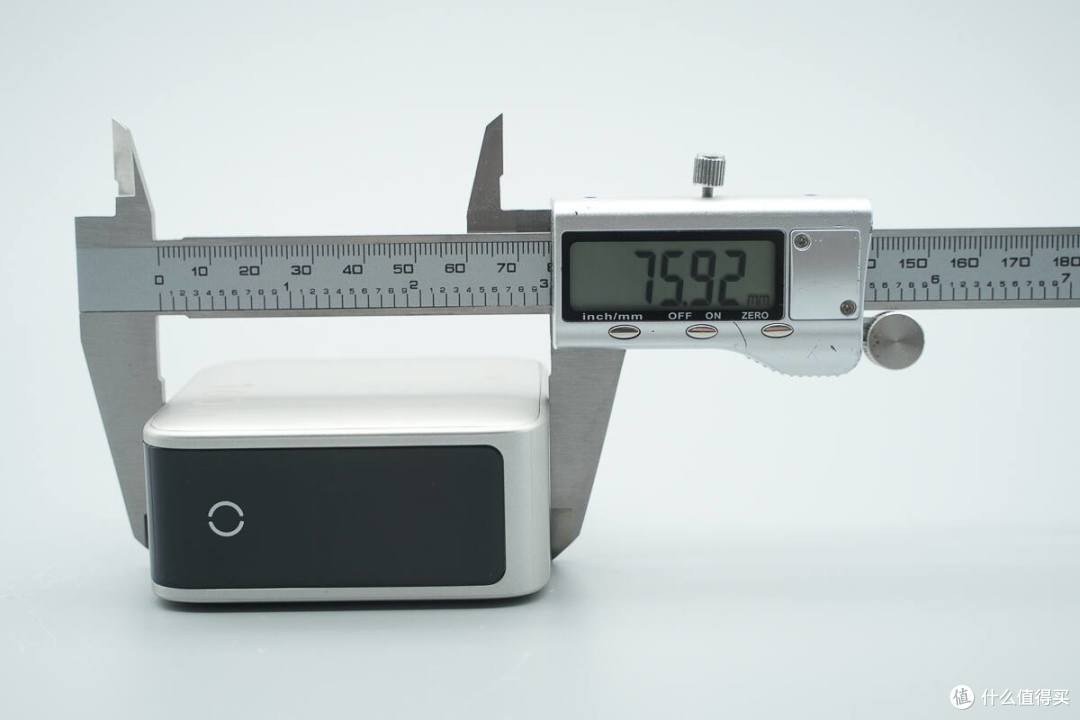

测得充电器机身高度约为75.9mm。

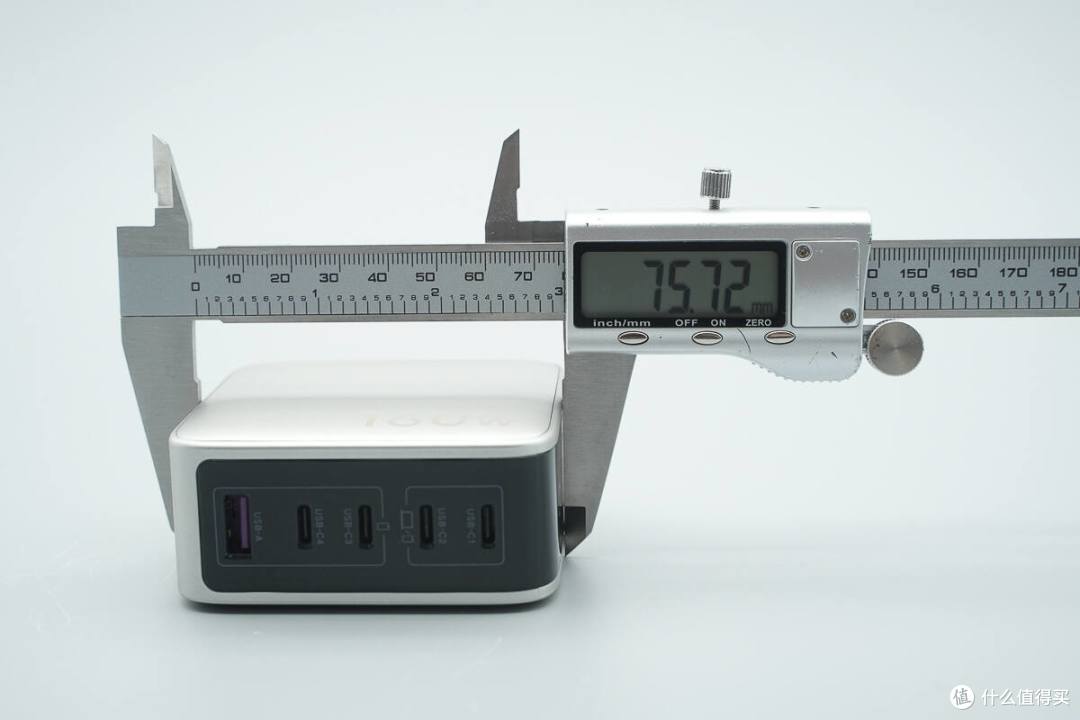

充电器机身长度约为75.7mm。

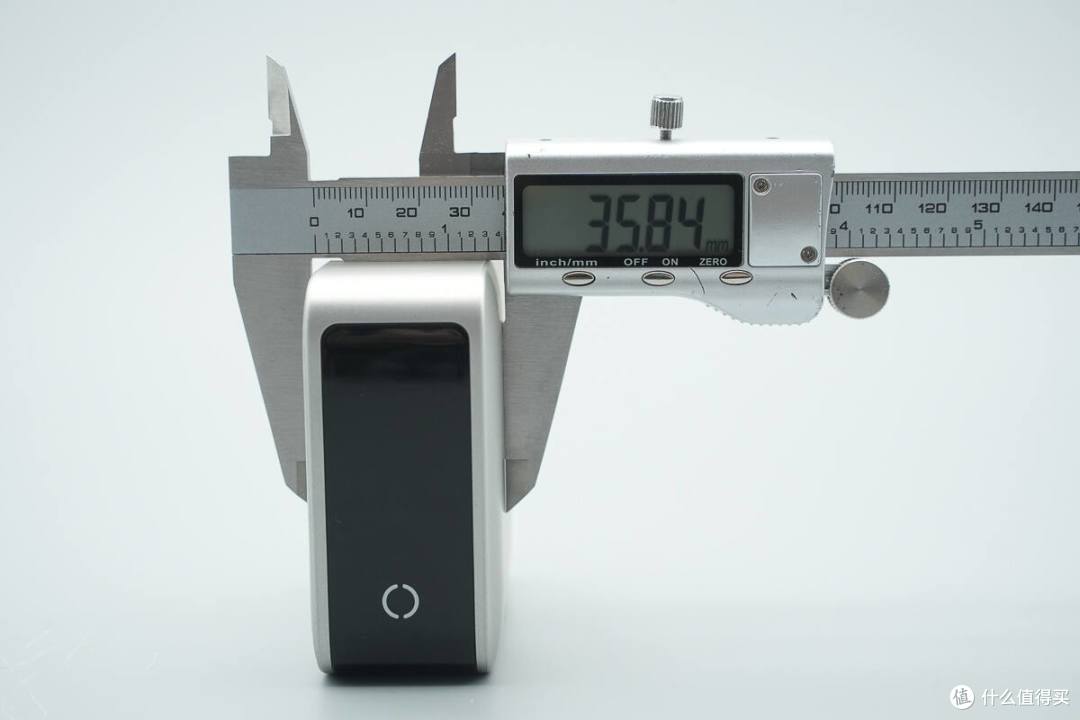

充电器机身厚度约为35.8mm。

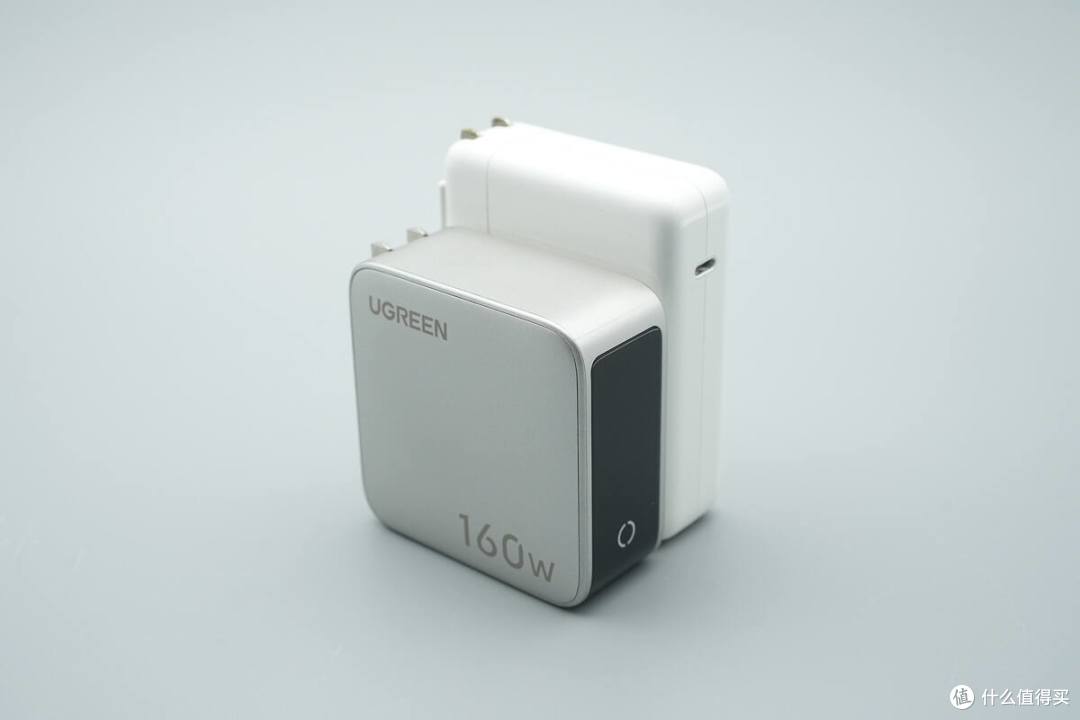

与苹果140W充电器放在一起对比，绿联160W氮化镓充电器体积优势明显。

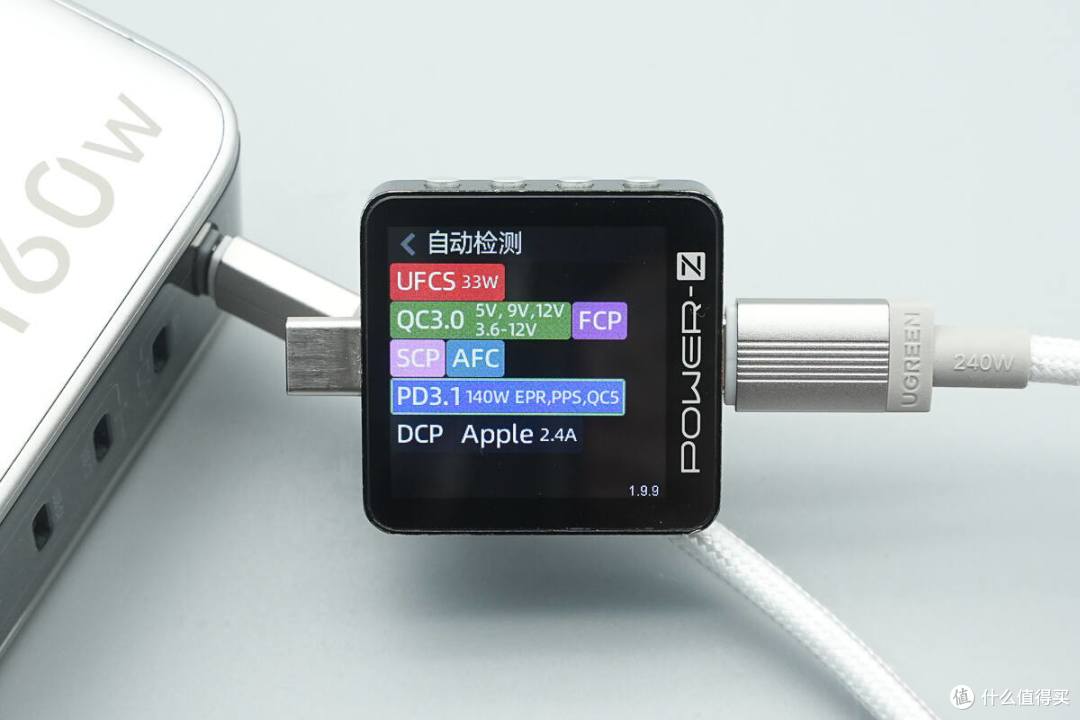

使用ChargerLAB POWER-Z KM003C测得充电器USB-C1接口支持UFCS、QC3.0/5、FCP、SCP、AFC、PD3.1、PPS、DCP、Apple 2.4A充电协议。

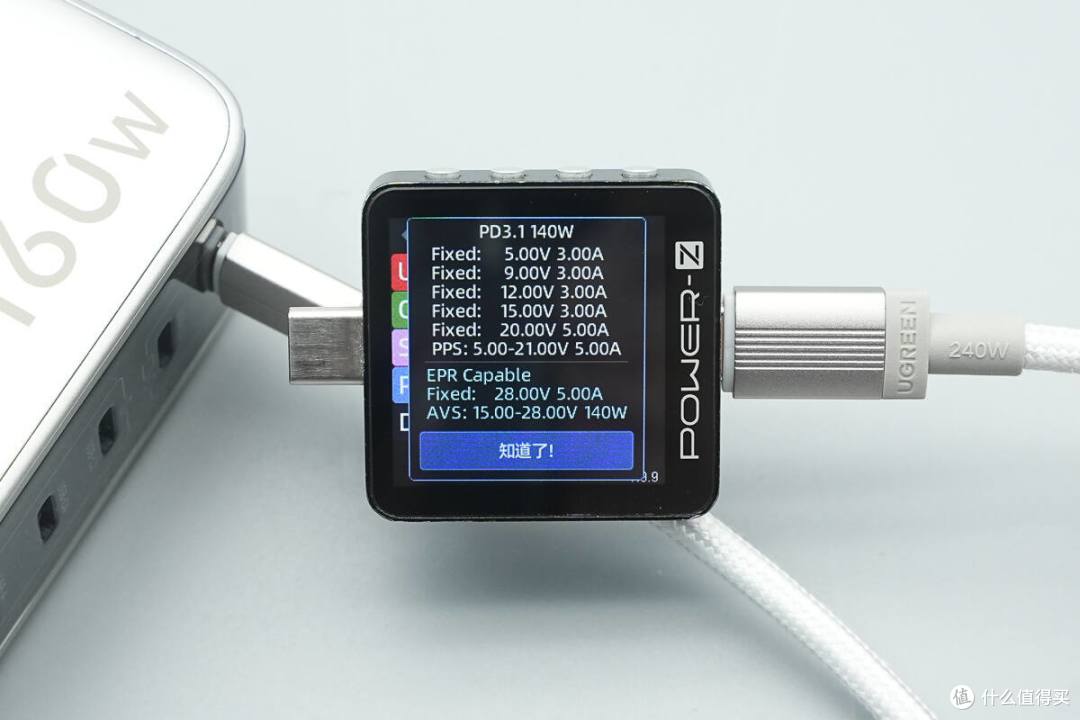

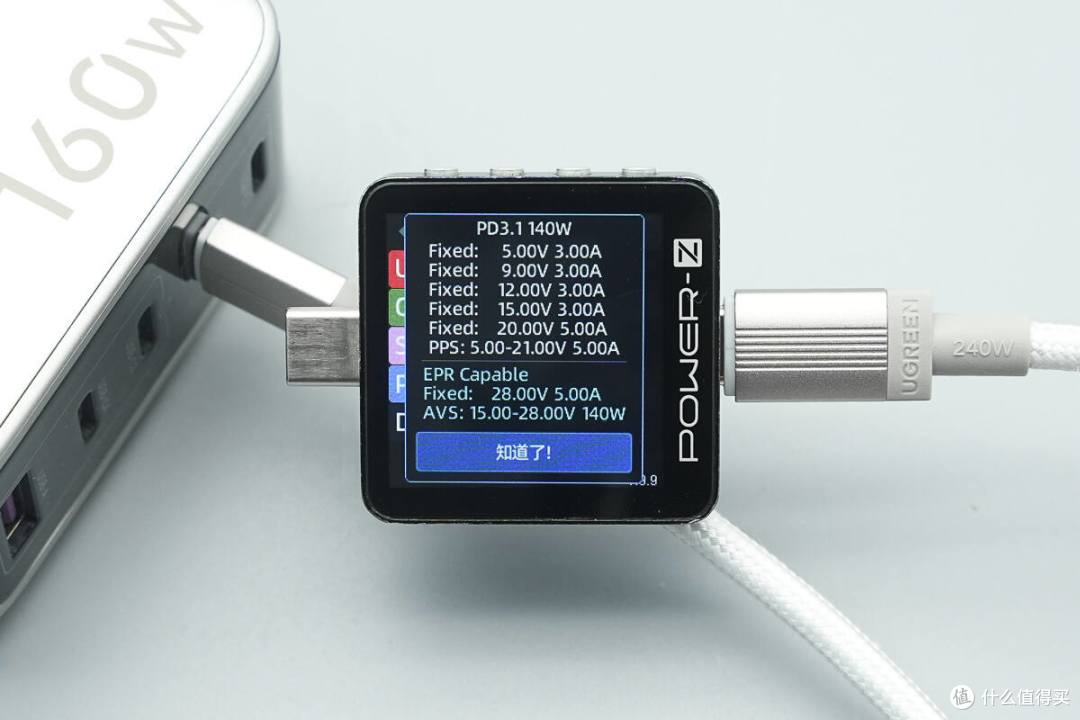

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-21V 5A PPS电压档位和15-28V 5A AVS电压档位。

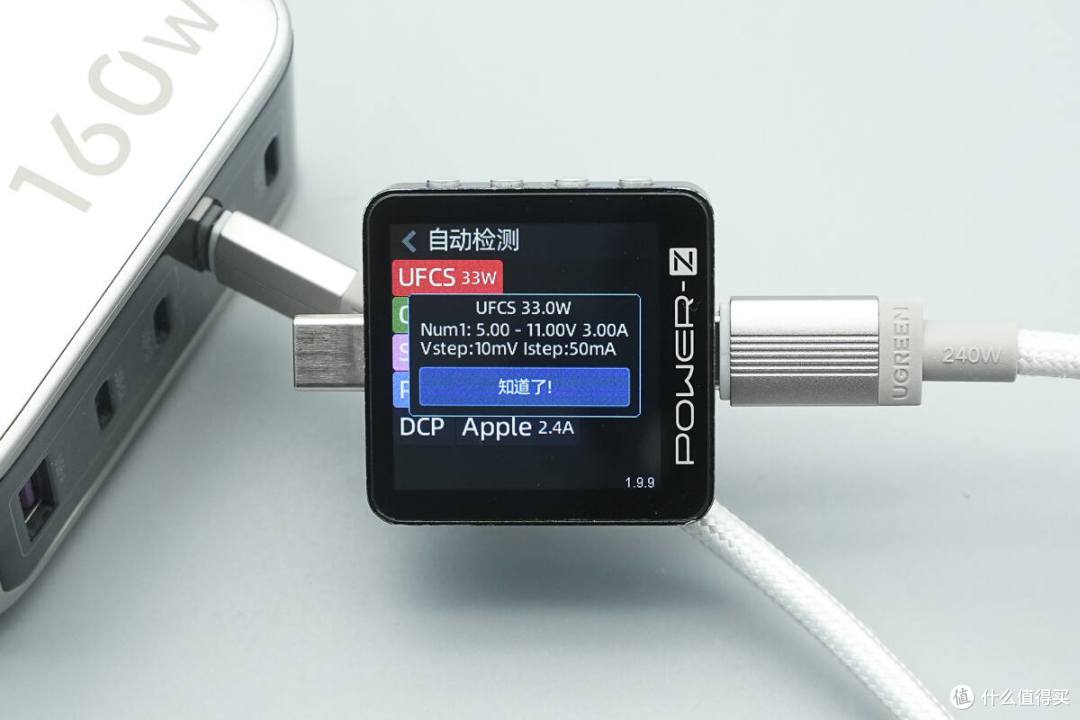

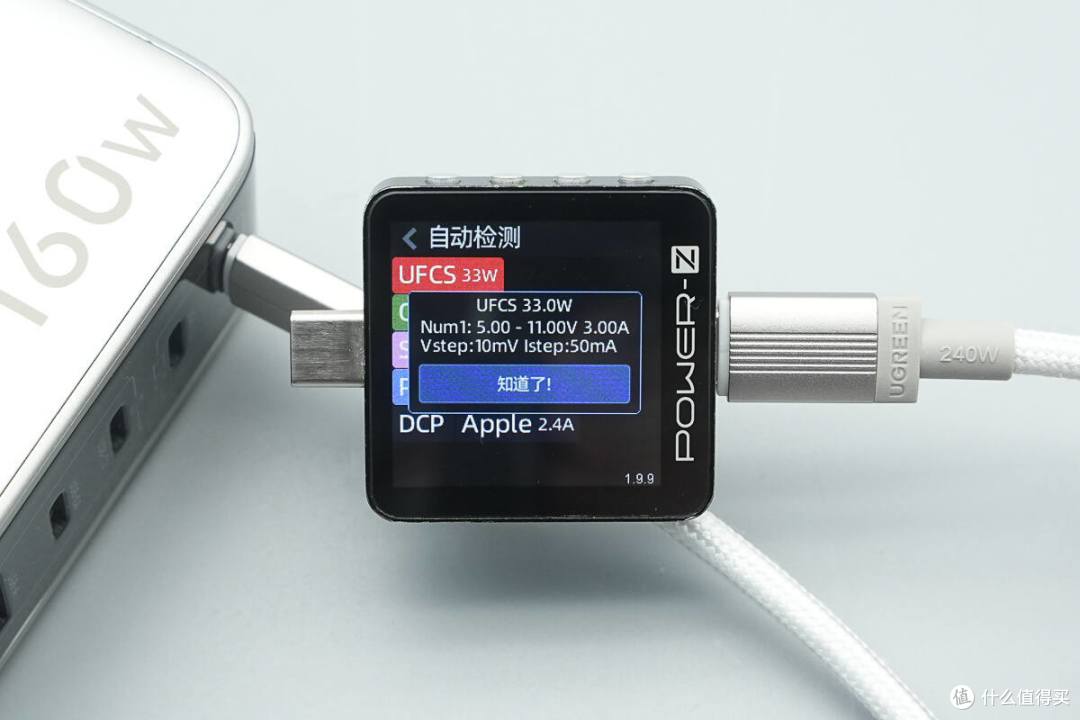

测得UFCS融合快充具备5-11V3A电压档位。

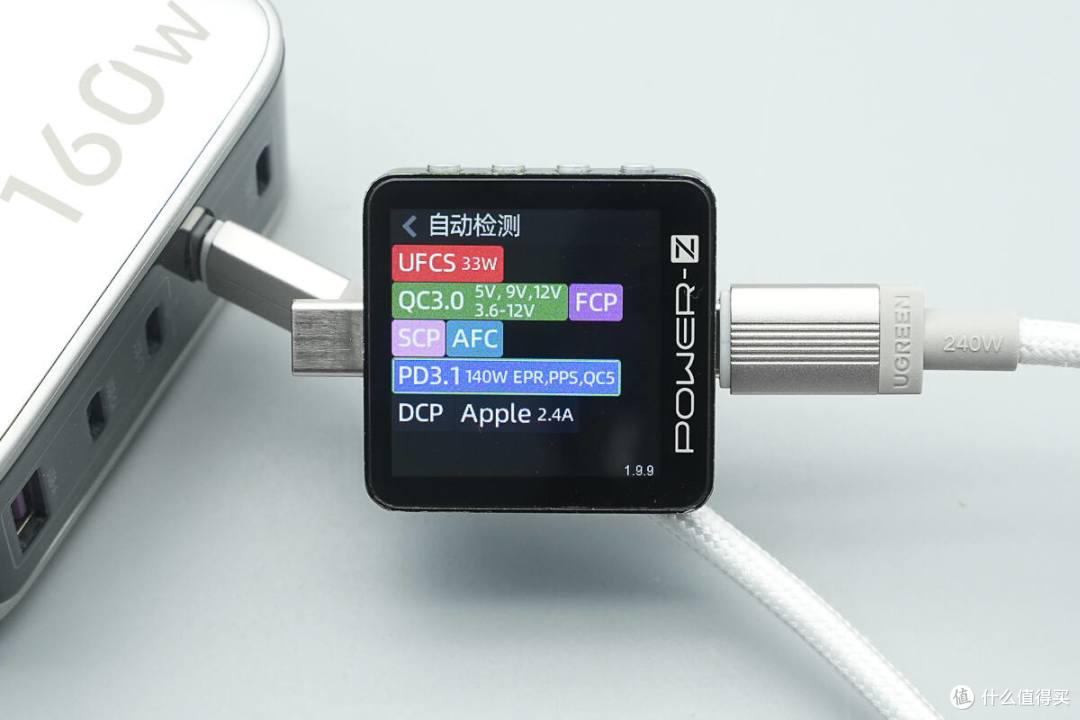

测得USB-C2口兼容协议和USB-C1口的相同。

此外PDO报文也一样。

测得UFCS融合快充同样具备5-11V3A一组电压档位。

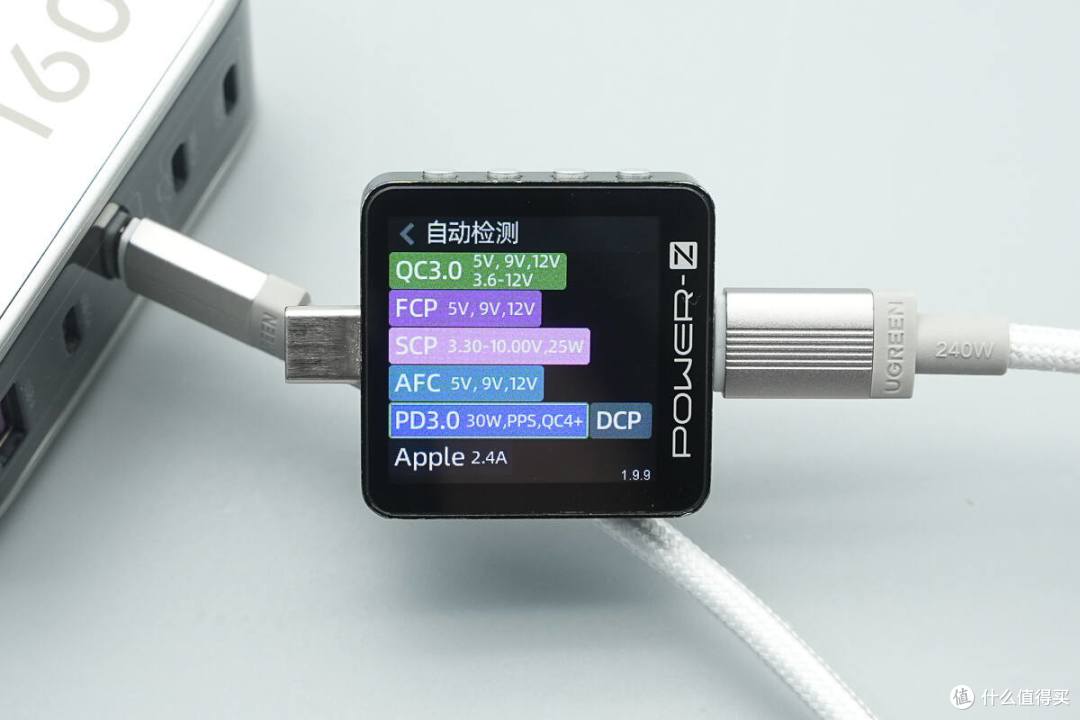

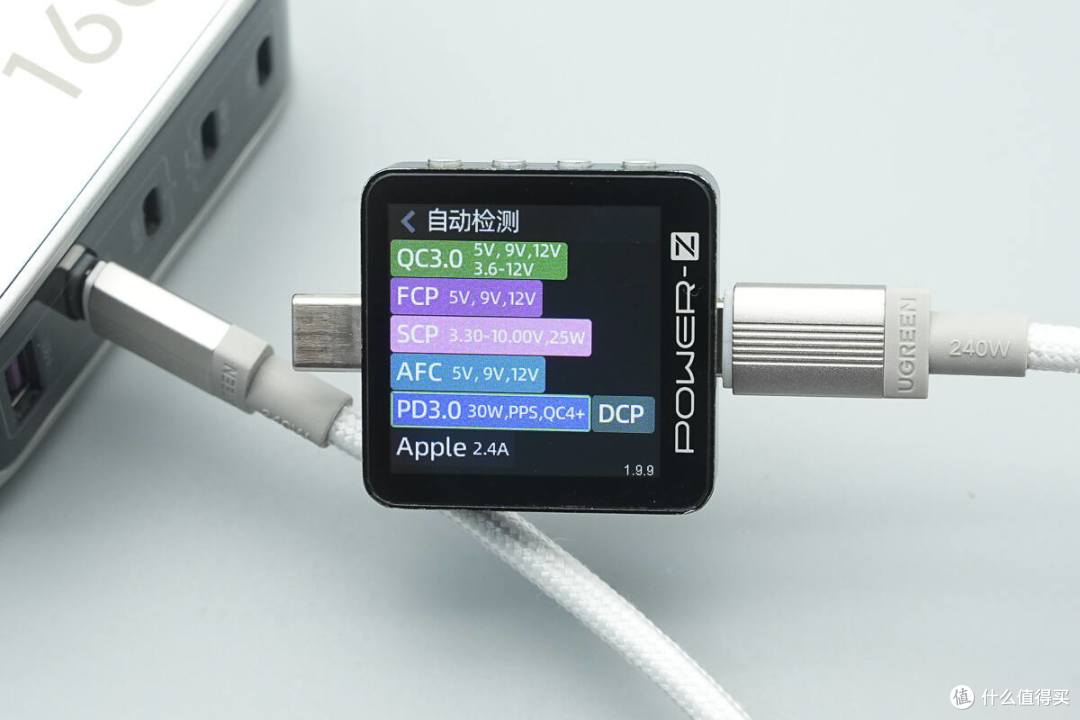

测得USB-C3口支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

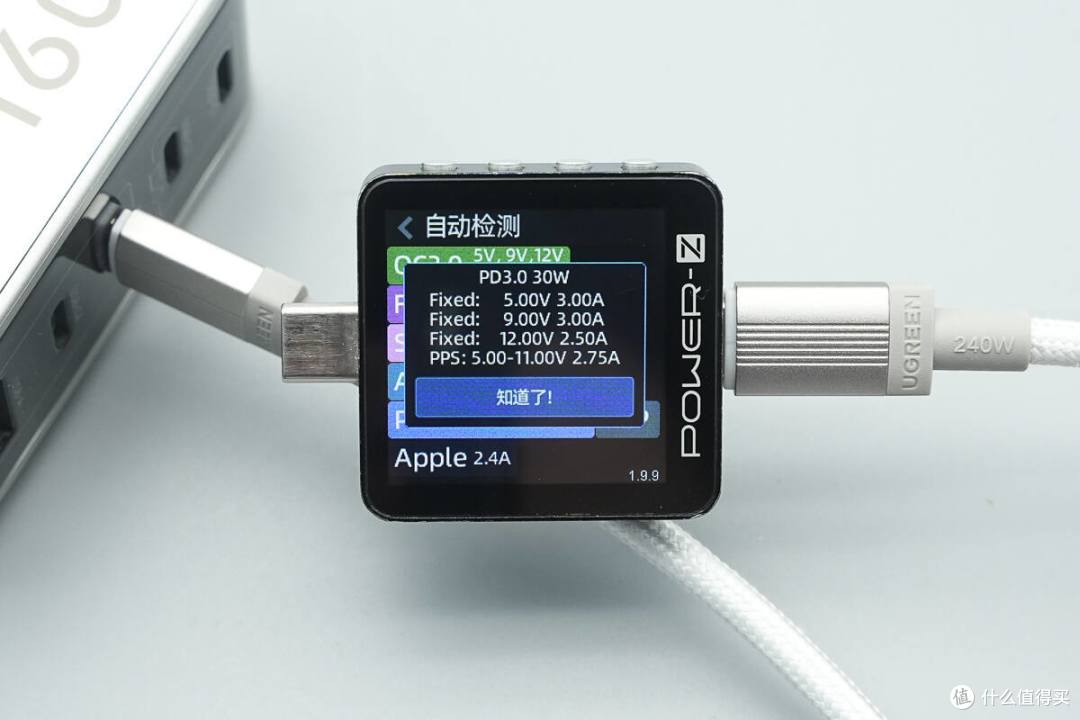

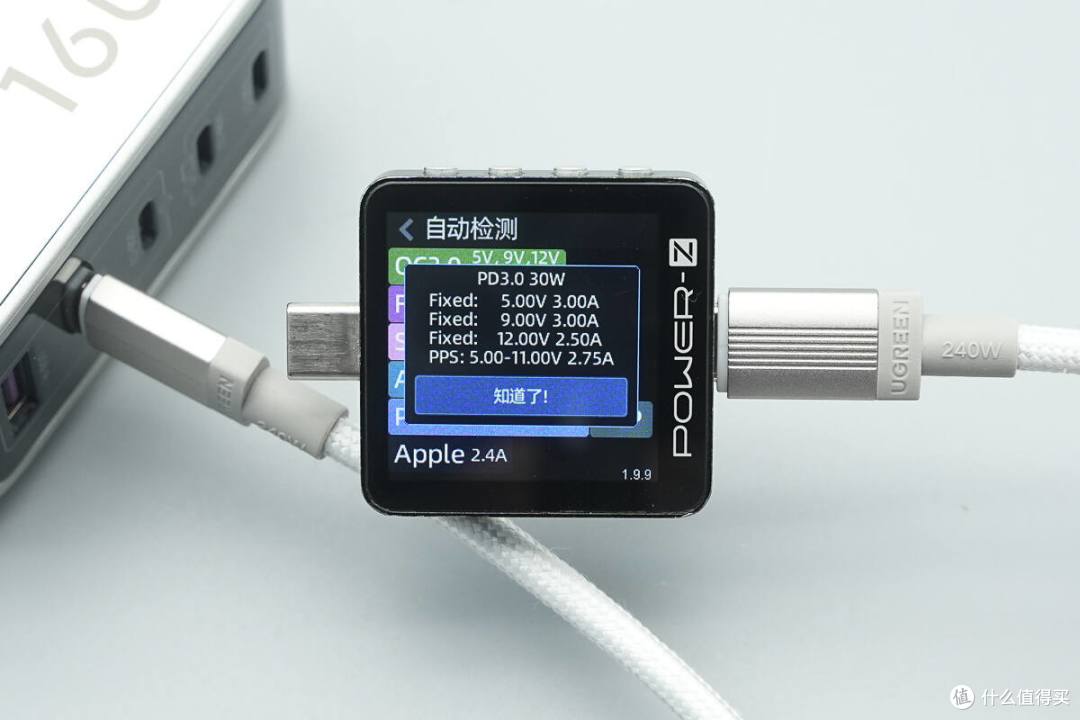

PDO报文显示USB-C3口具备5V3A、9V3A、12V2.5A三组固定电压档位，以及5-11V2.75A一组PPS电压档位。

测得USB-C4口兼容协议和USB-C3口的相同。

此外PDO报文也一样。

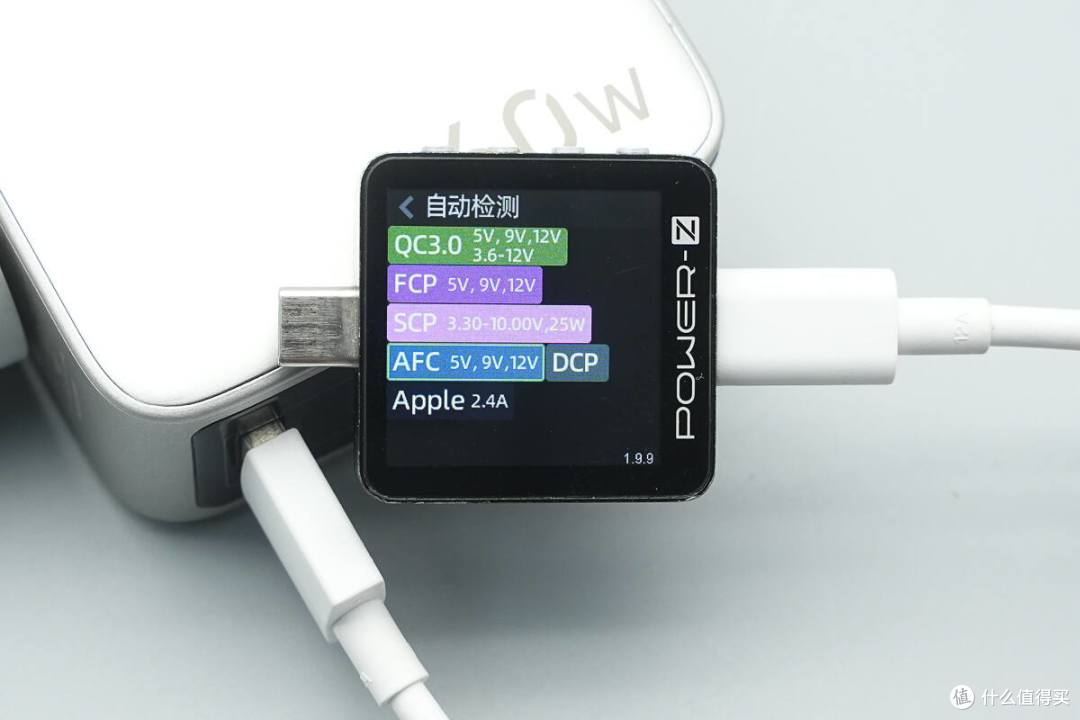

测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP和Apple 2.4A充电协议。

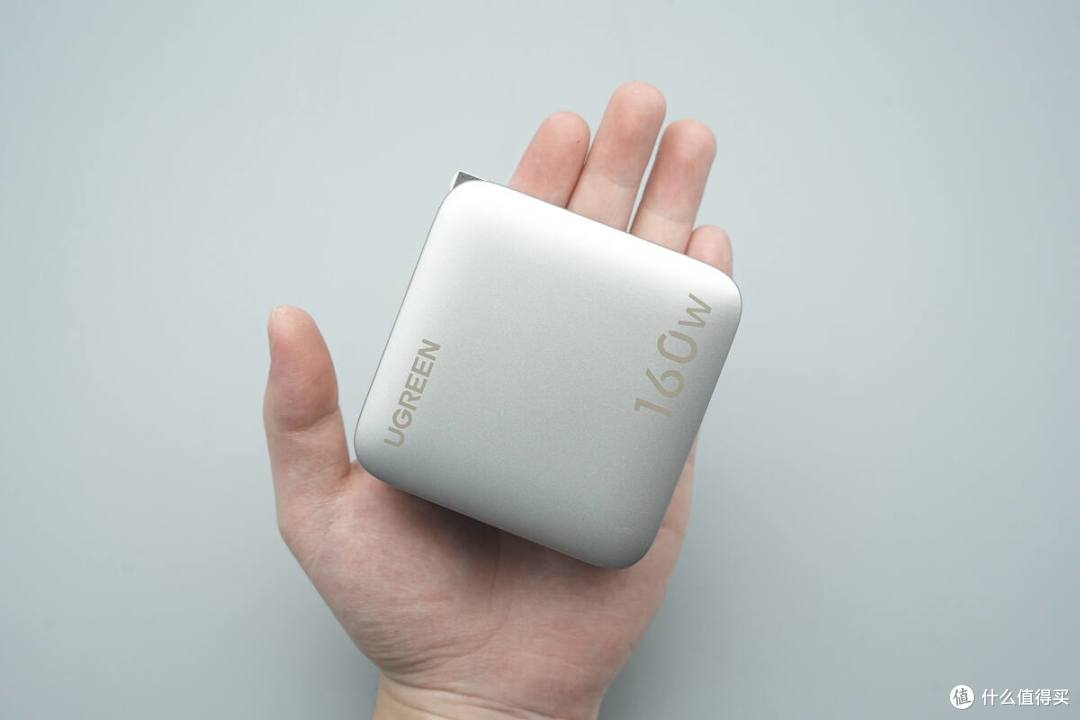

充电器拿在手上的大小直观感受。

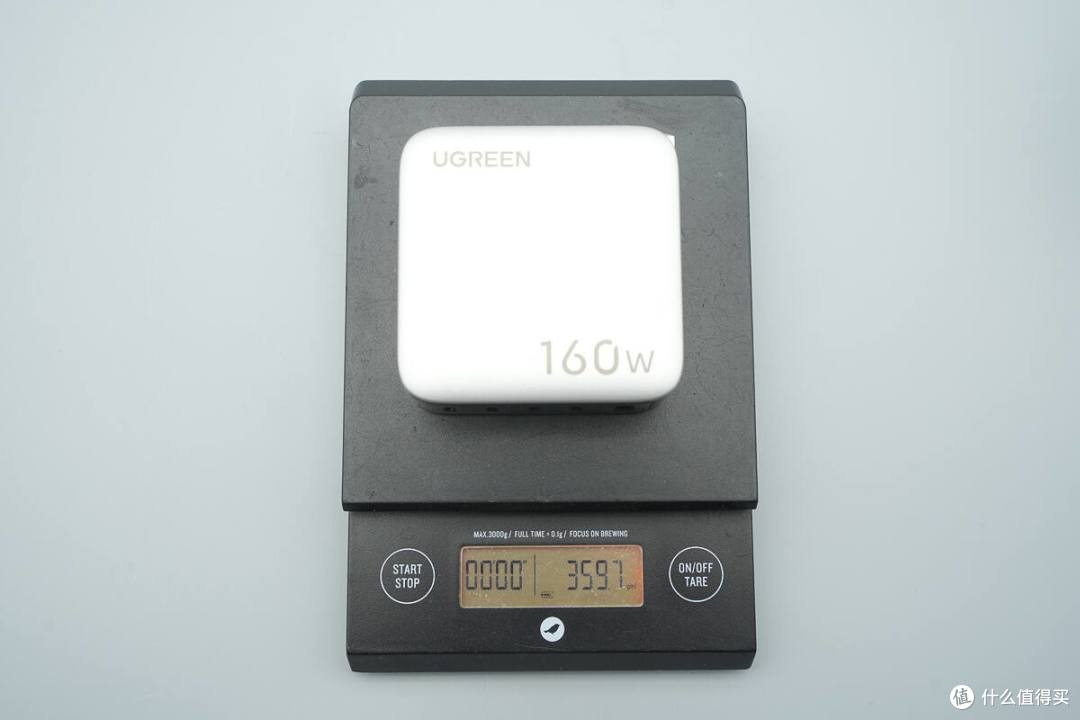

另外测得充电器重量约为360g。

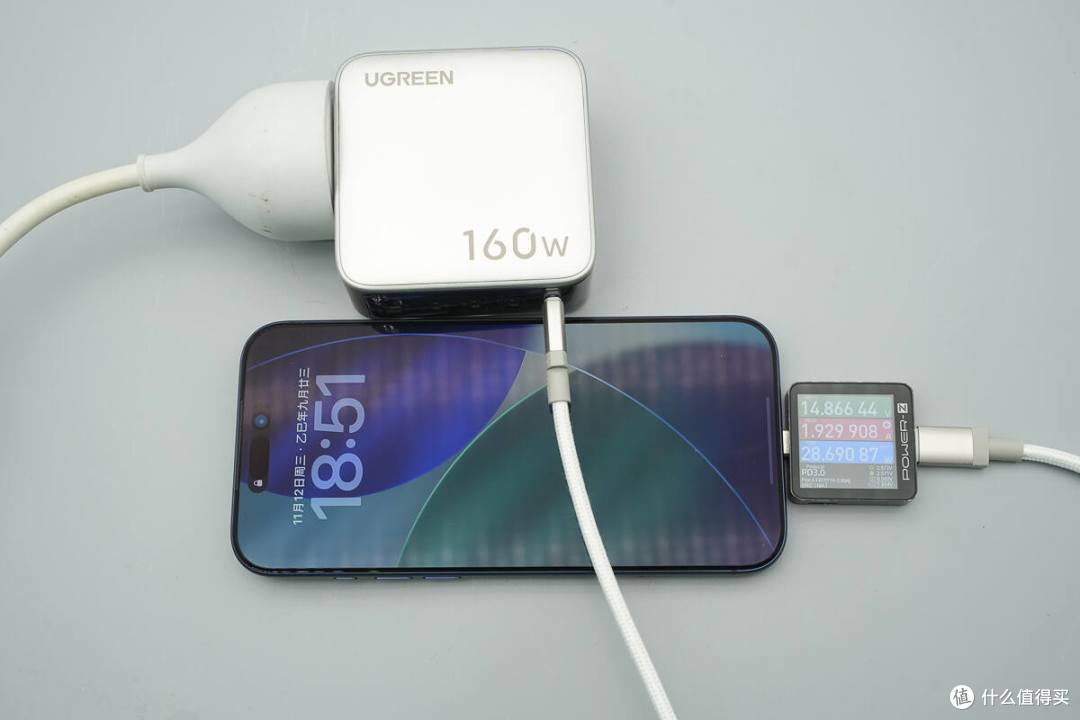

使用绿联速显充为iPhone 17 PRO MAX充电。

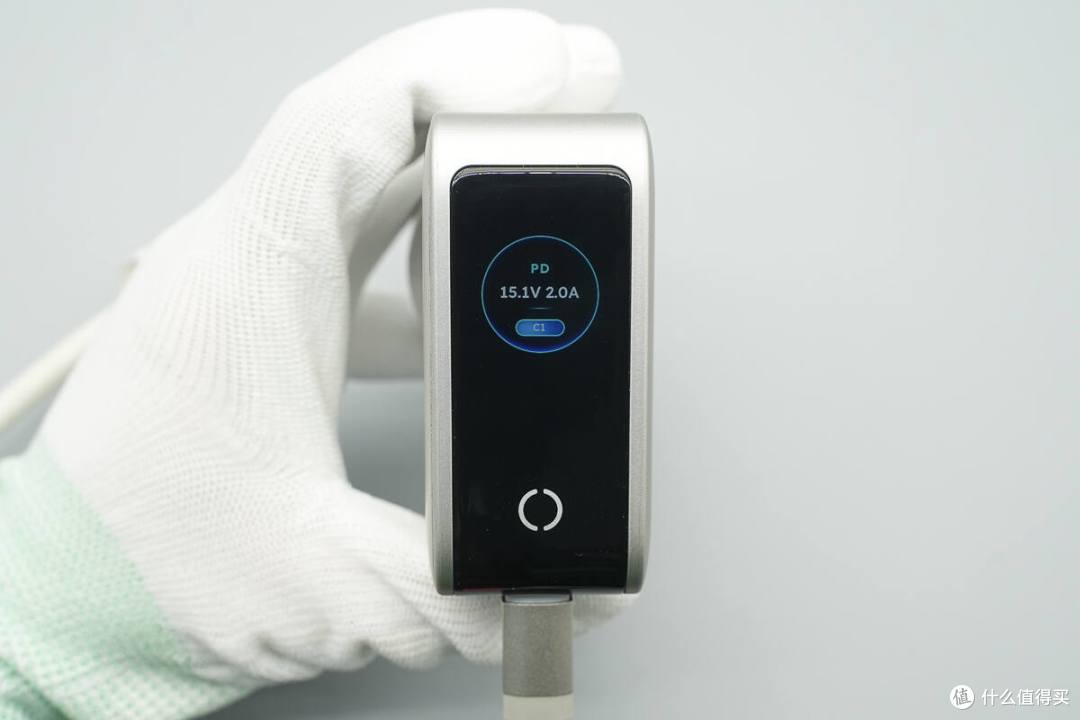

充电器显示PD充电协议，输出电压为15.1V，输出电流2A。

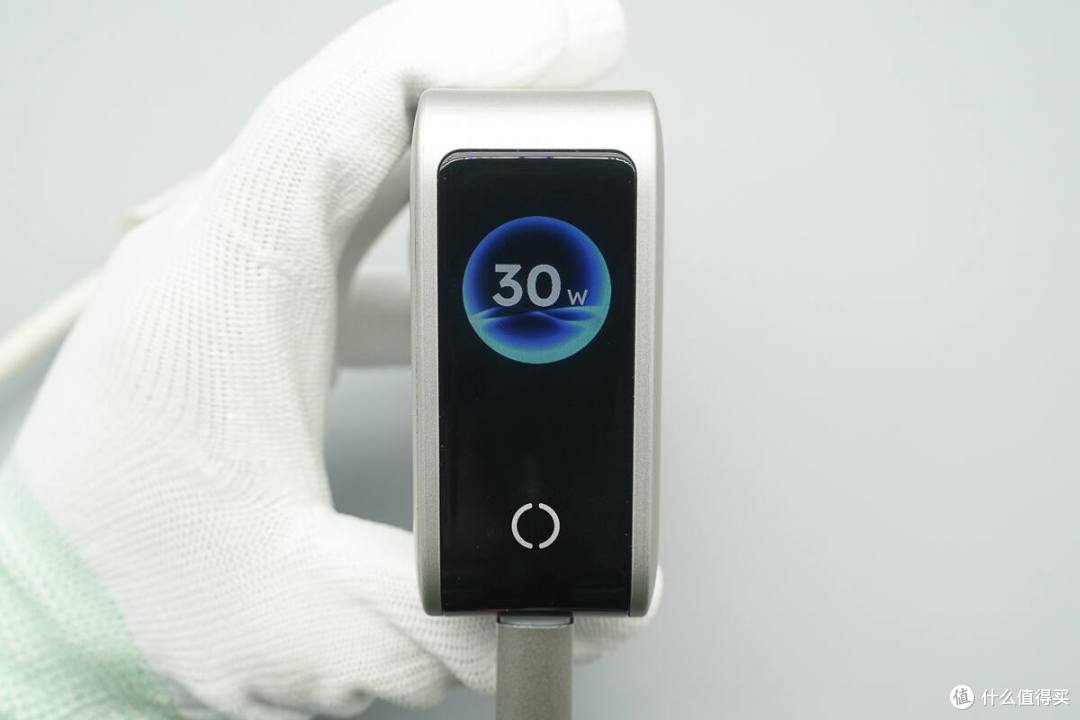

LCD屏幕显示输出功率为30W。

绿联速显充160W氮化镓充电器拆解

看完了绿联速显充160W氮化镓充电器的开箱和测试，下面就进行拆解，一起看看内部的设计和用料。

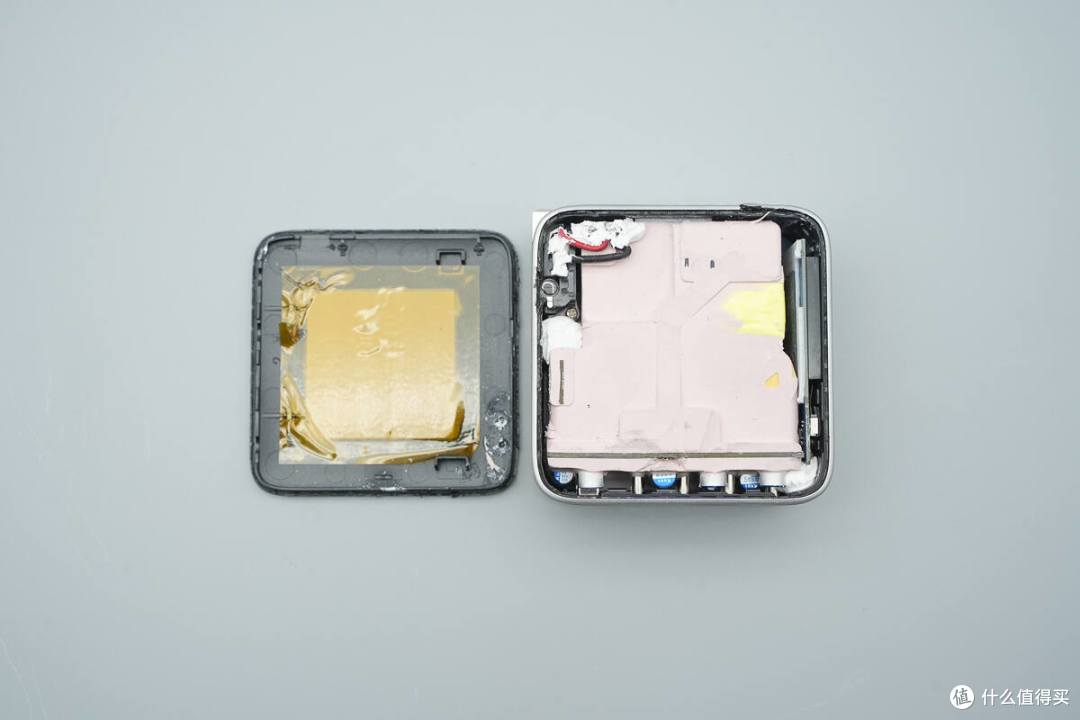

首先沿壳体接缝撬开外壳。

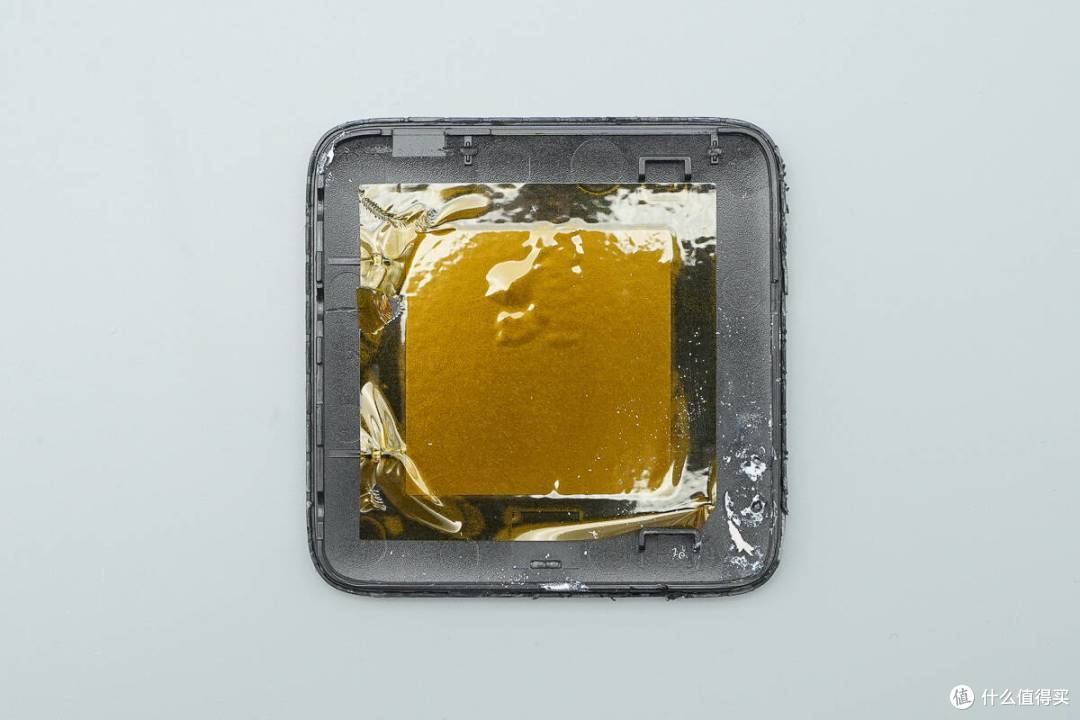

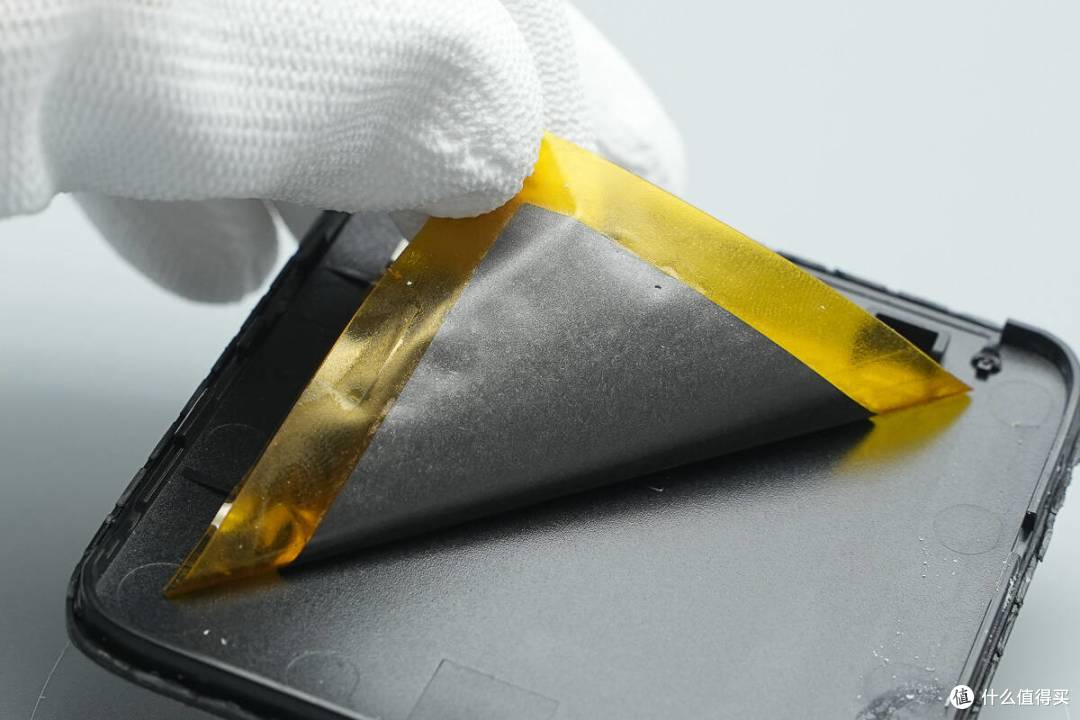

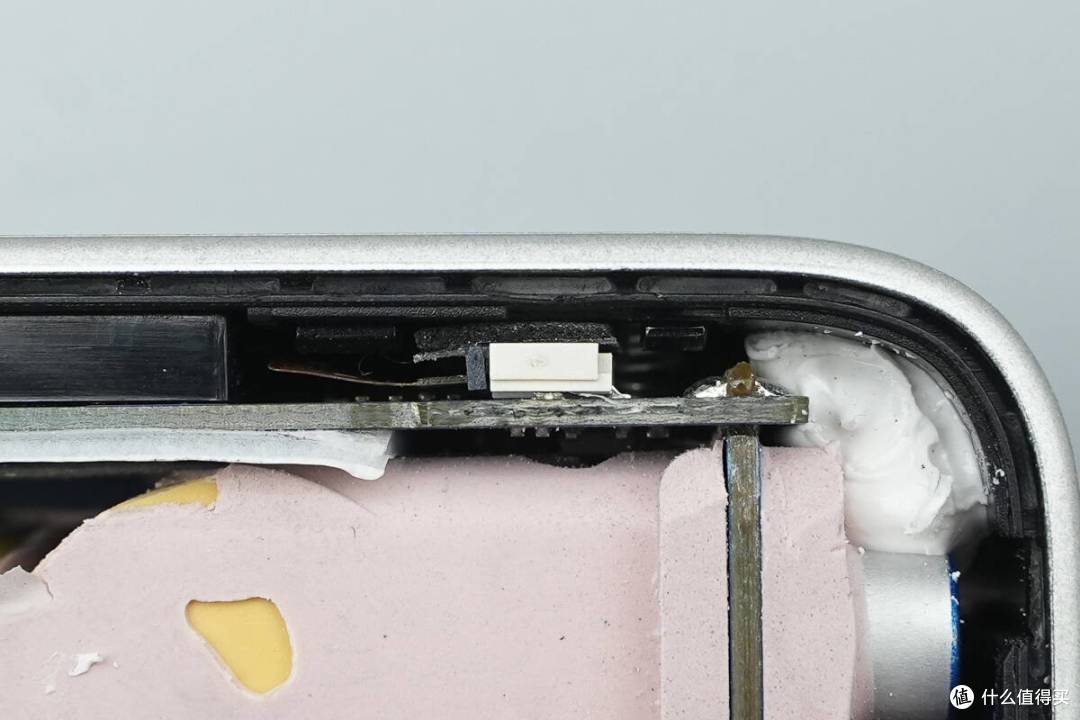

壳体内部粘贴高温胶带和石墨导热贴纸。

壳体内部石墨导热贴纸特写。

PCBA模块通过高性能导热胶灌封，提升散热性能和可靠性。

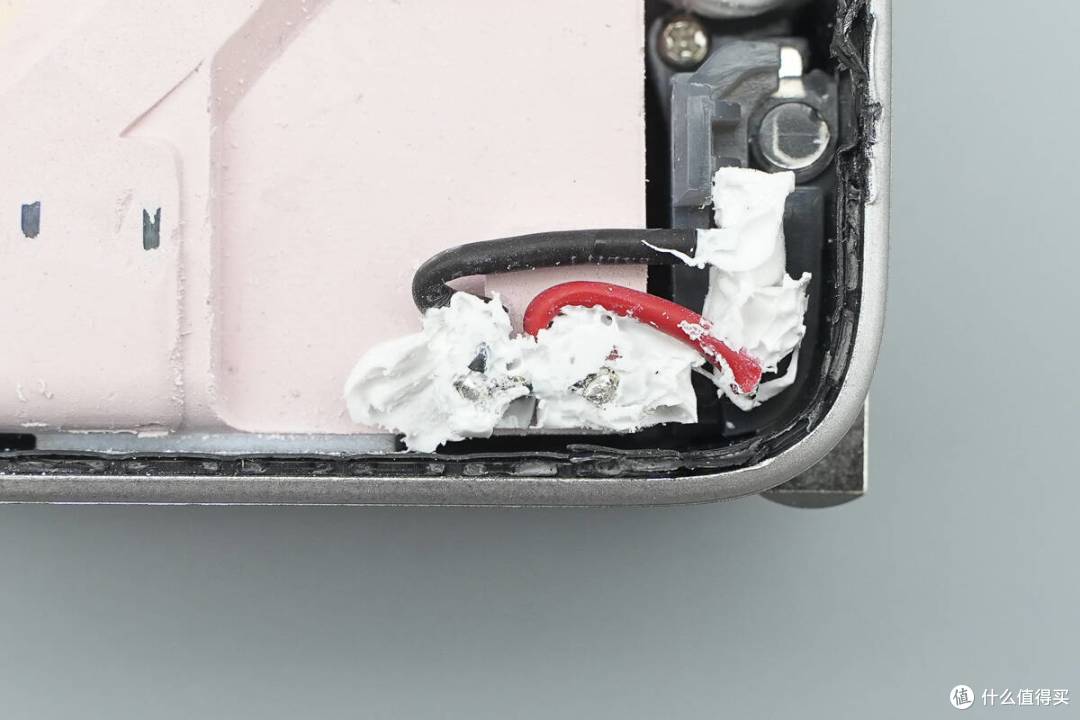

折叠插脚通过导线焊接连接到PCBA模块，焊点打胶加固绝缘。

LCD屏幕通过连接器连接到PCBA模块。

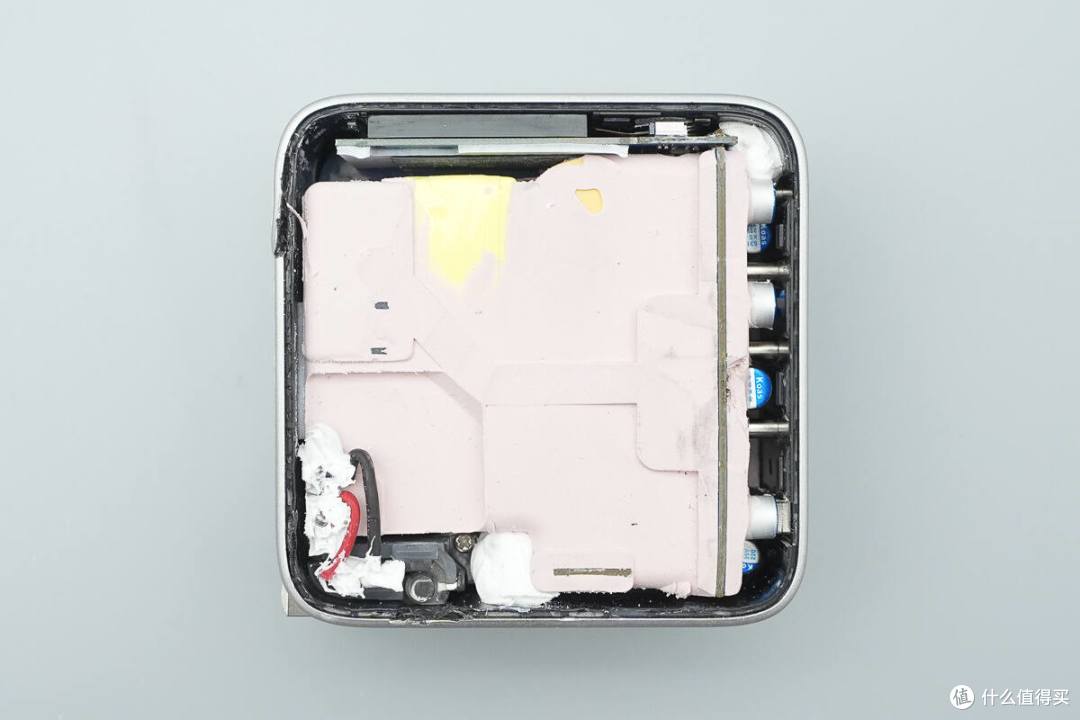

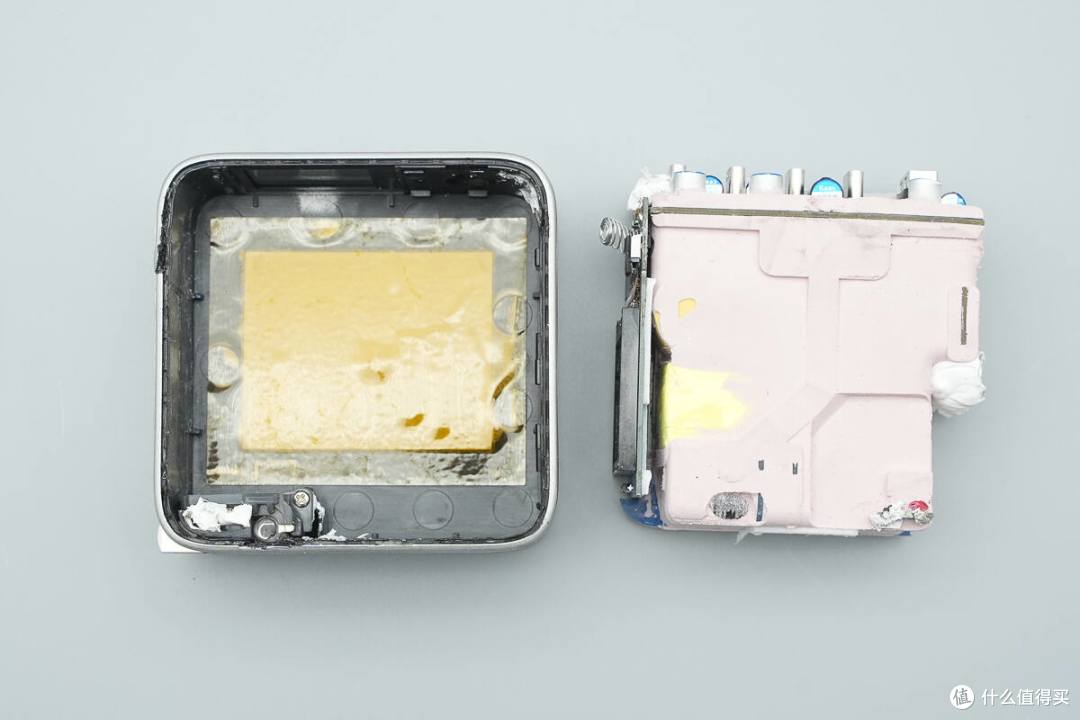

从壳体内部取出PCBA模块，内部粘贴石墨导热贴纸。

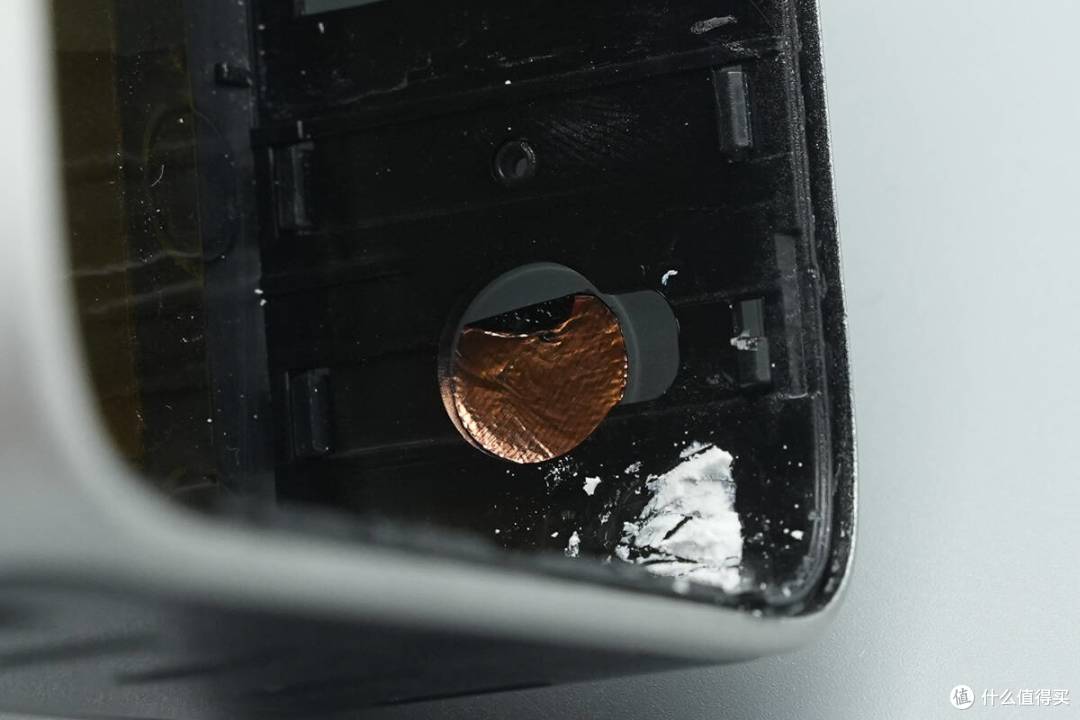

壳体内部触摸区域粘贴铜箔增大感应面积。

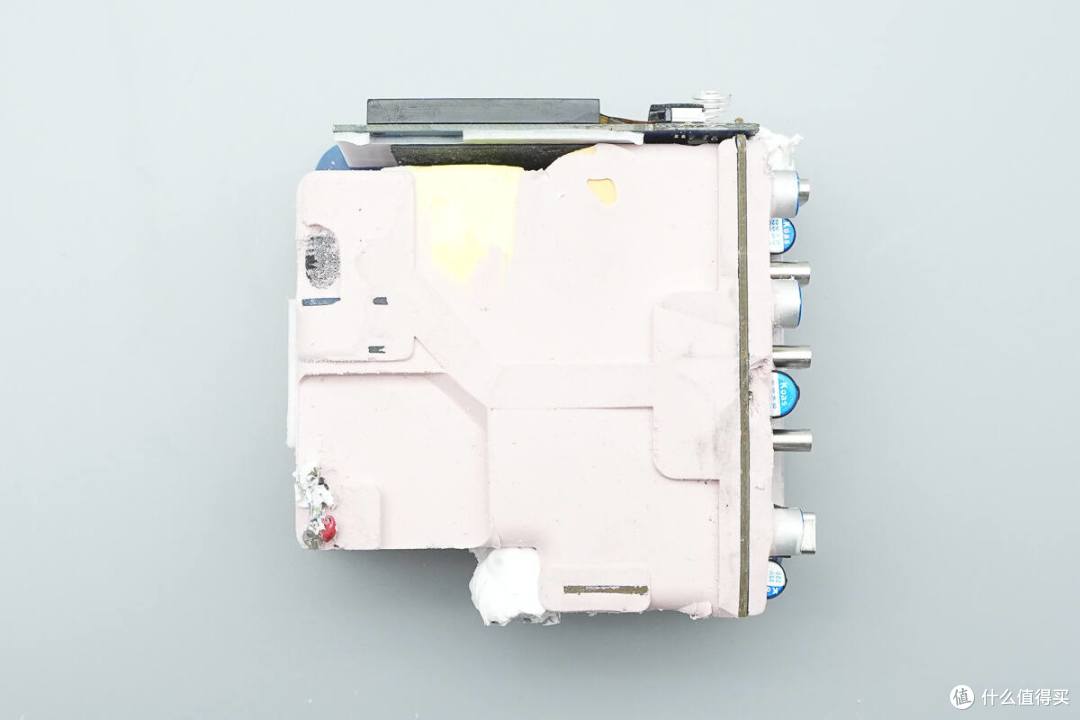

PCBA模块整体通过导热胶灌封。

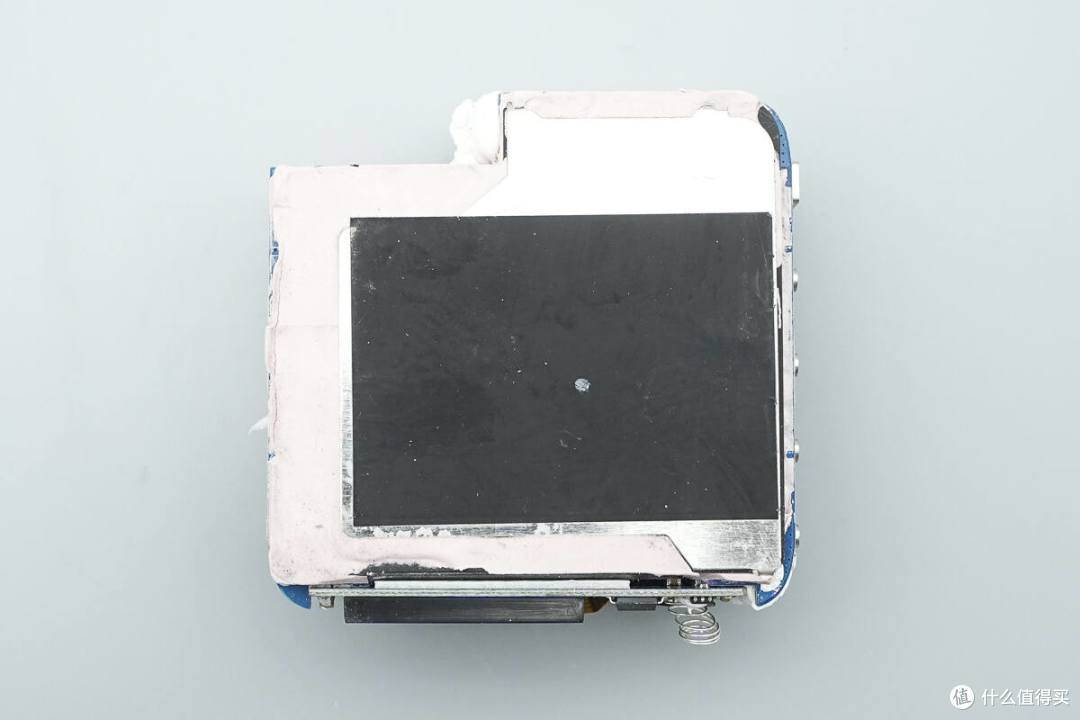

背面设有金属板并粘贴石墨导热贴纸散热。

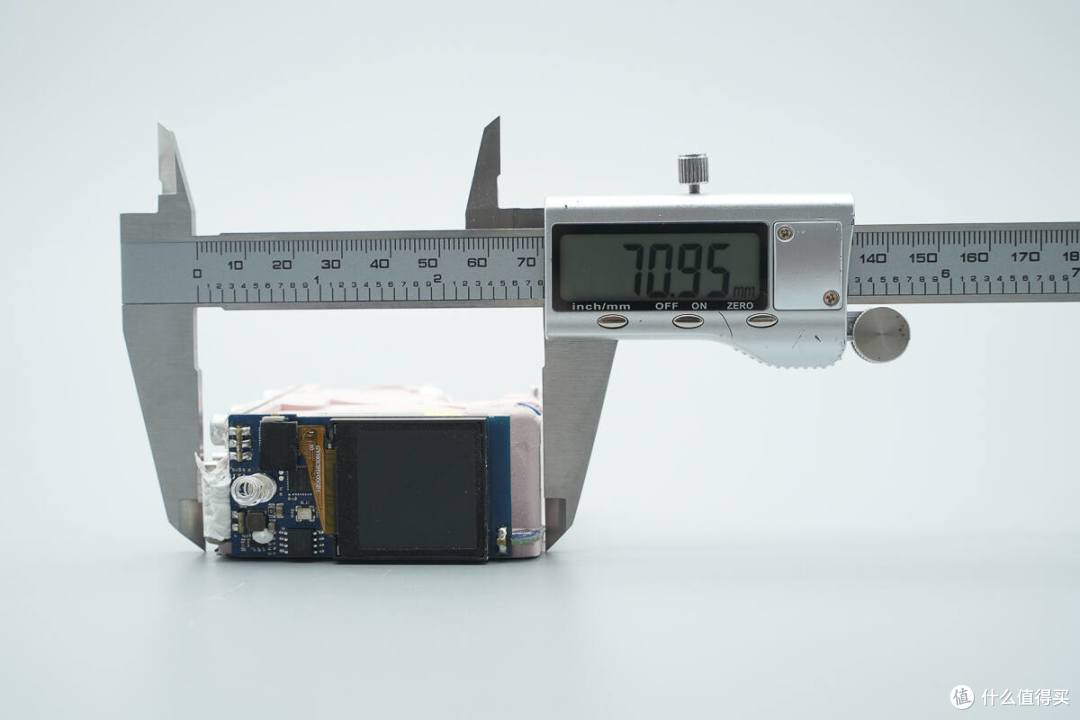

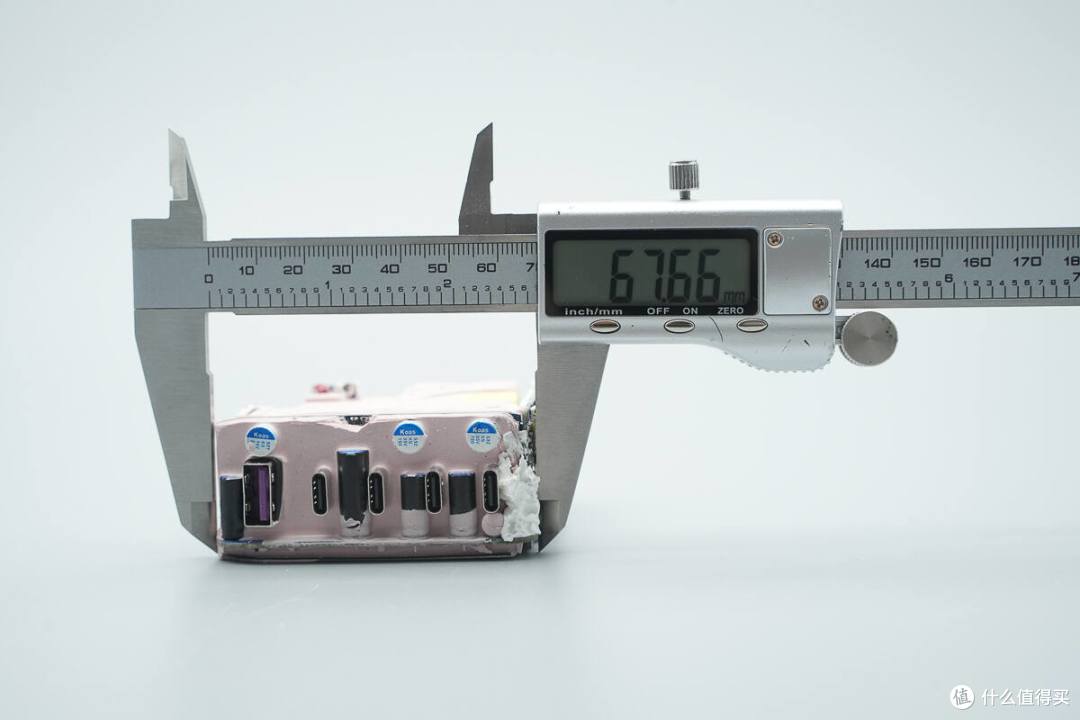

测得PCBA模块长度约为67.7mm。

PCBA模块高度约为71mm。

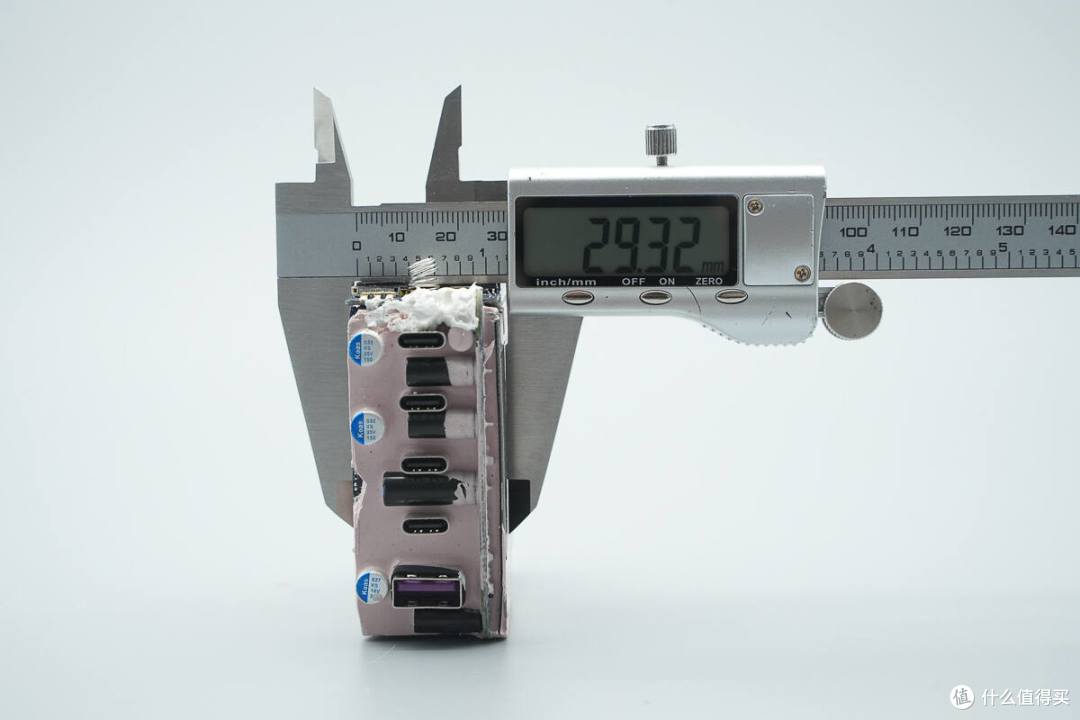

PCBA模块厚度约为29.3mm。

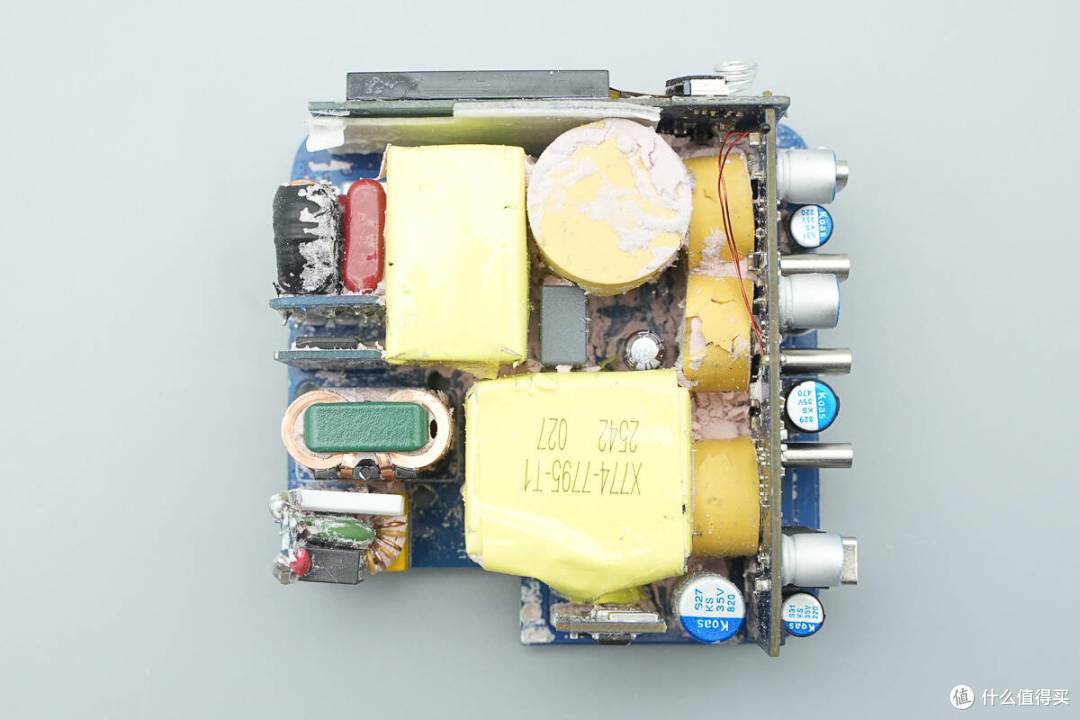

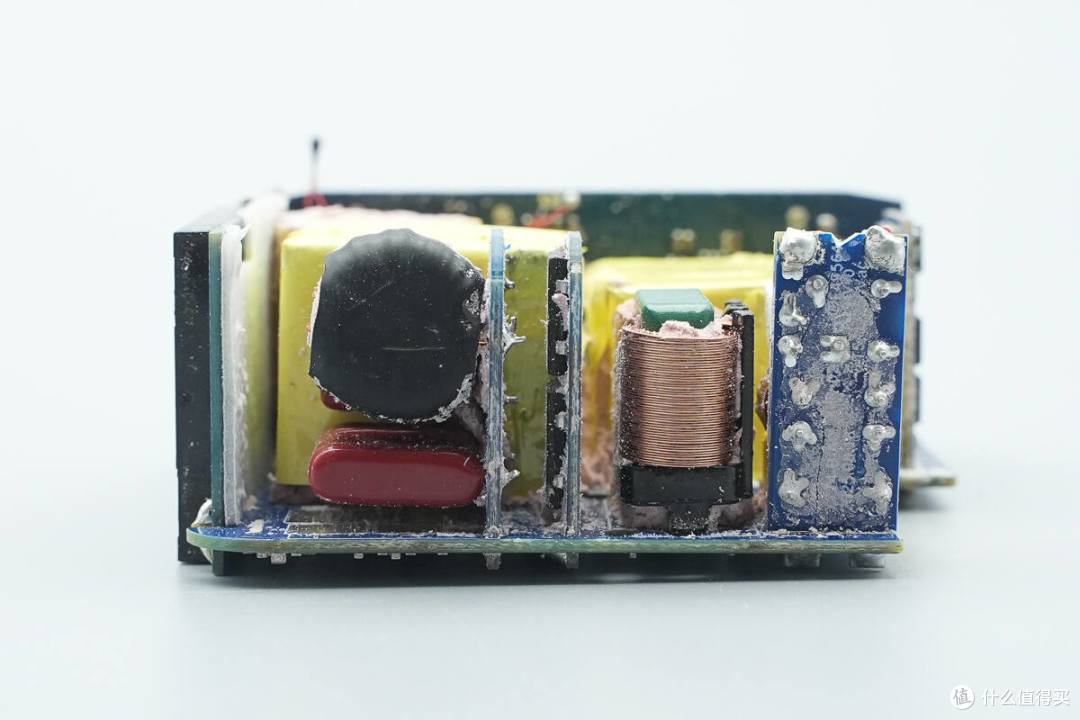

清理掉导热胶，PCBA模块通过多块小板焊接组成，充分利用空间。左侧下方为输入端，设有小板焊接保险丝，热敏电阻，温度开关，共模电感，安规X2电容。上方设有共模电感，整流桥小板和滤波小板。右侧设有PFC升压电感，右下方设有变压器。

变压器上方高压滤波电容和右侧降压电感外套黄色绝缘胶帽。变压器下方设有同步整流小板和滤波固态电容。顶部设有LCD屏幕小板，右侧设有输出小板和滤波固态电容。

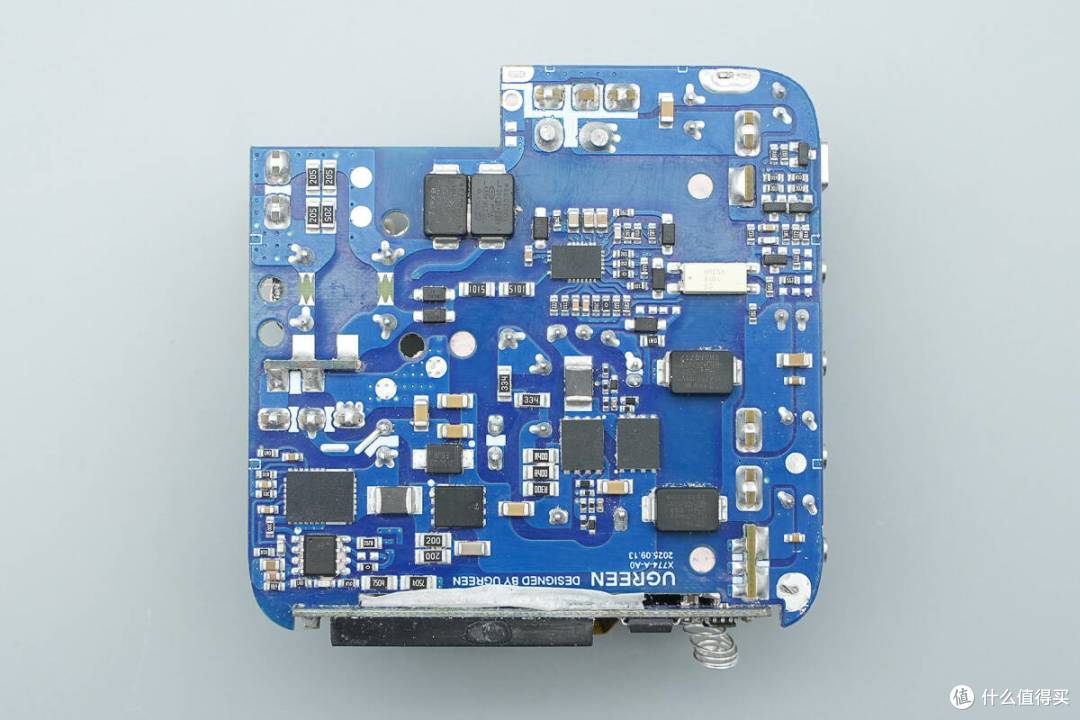

PCBA模块背面设有PFC控制器，氮化镓合封芯片，碳化硅二极管，AHB控制器，氮化镓开关管，贴片Y电容和反馈光耦。

焊接拆下各个小板，继续进行拆解。

输入端设有保险丝小板，共模电感，整流桥小板和滤波小板。

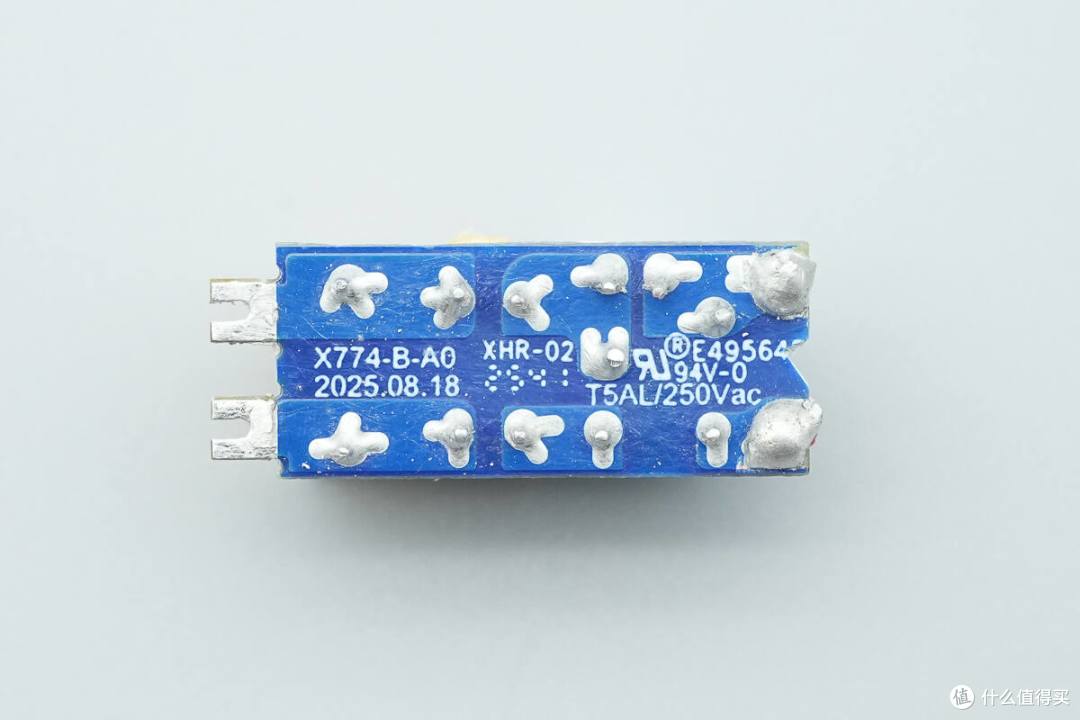

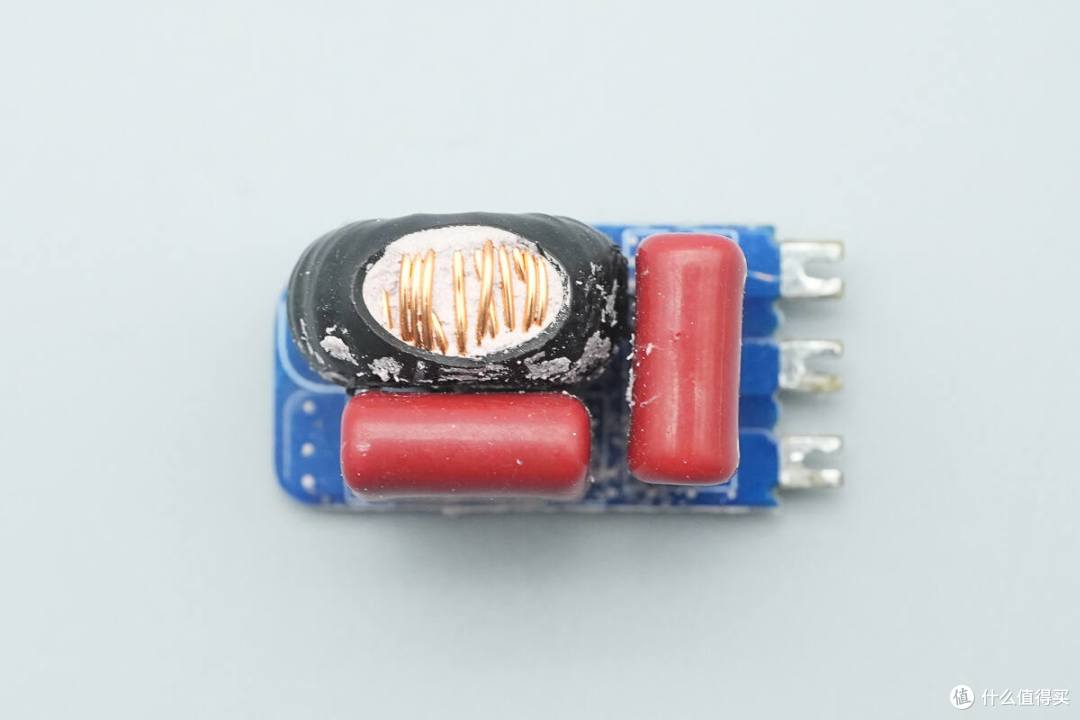

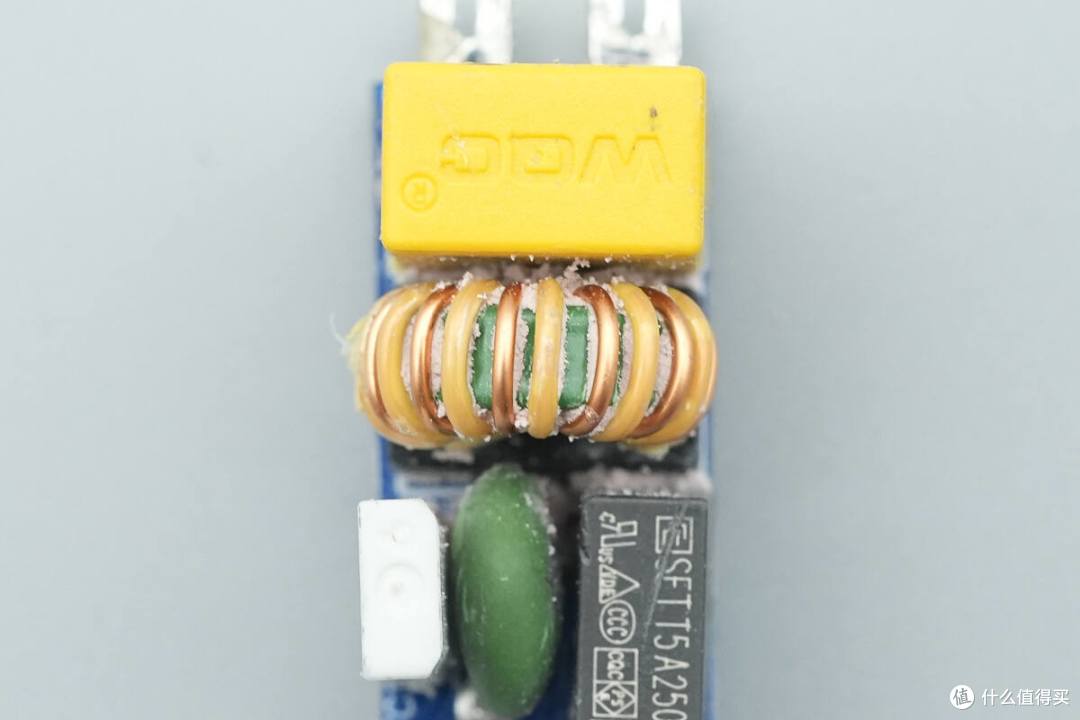

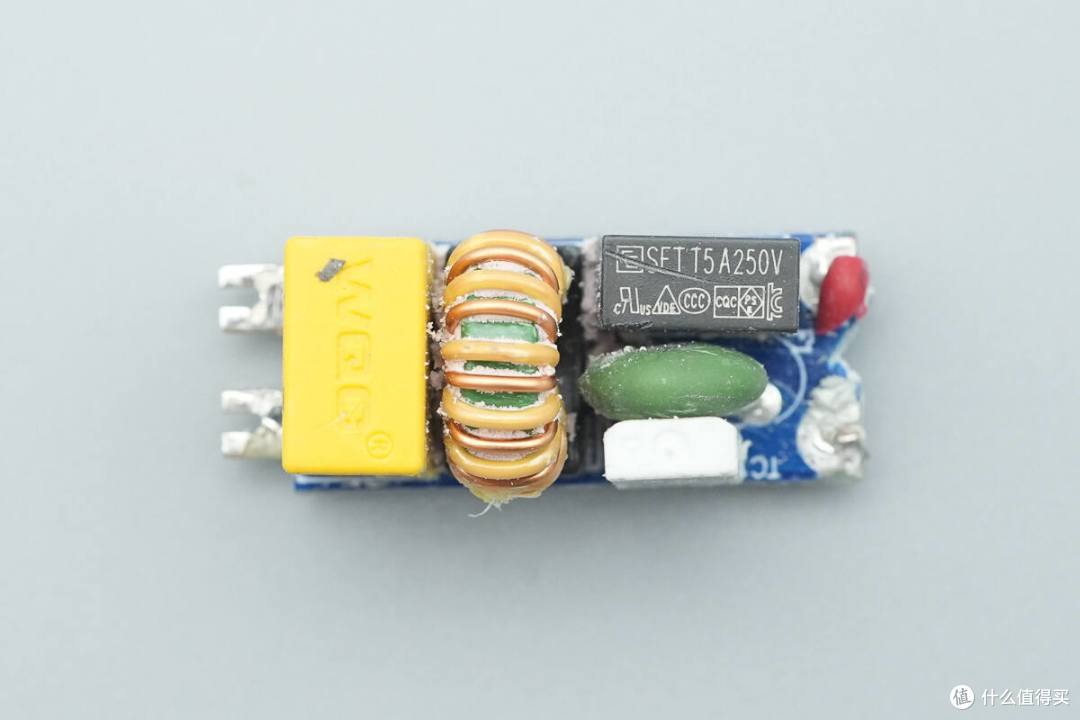

输入小板焊接保险丝，NTC热敏电阻，温度开关，共模电感和安规X2电容。

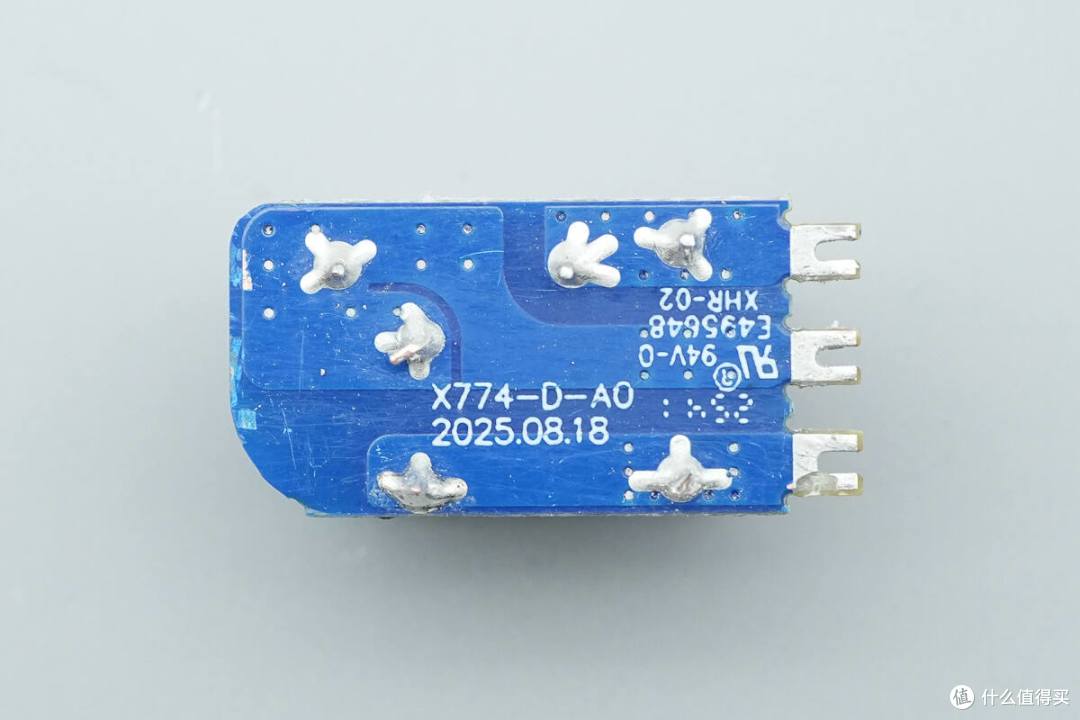

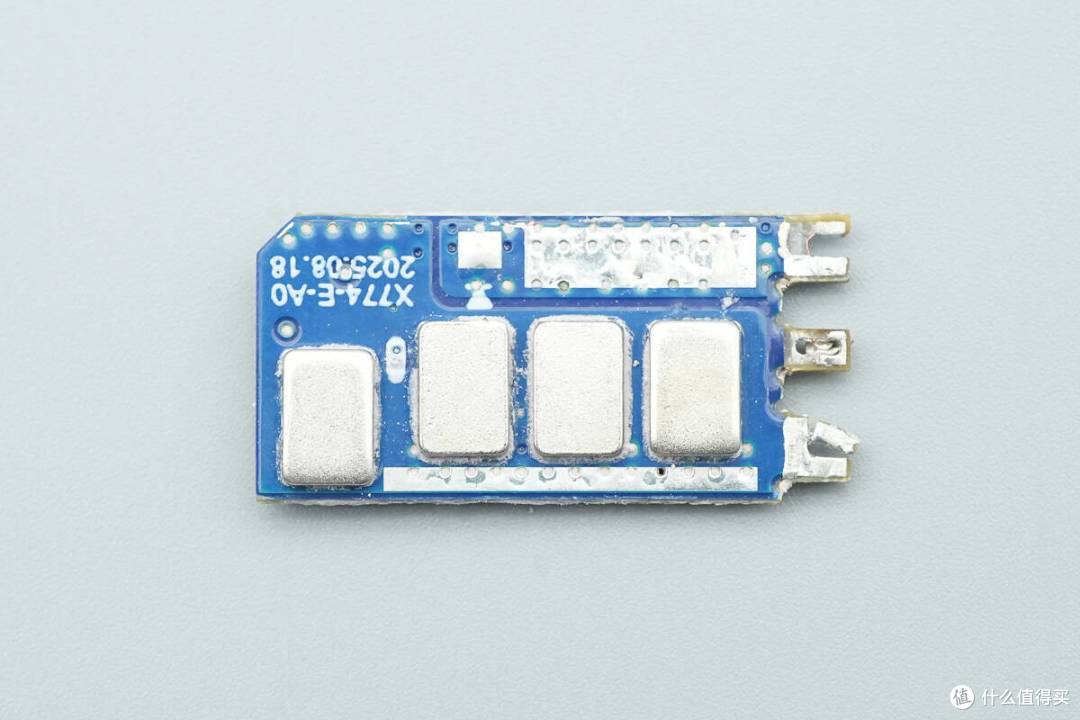

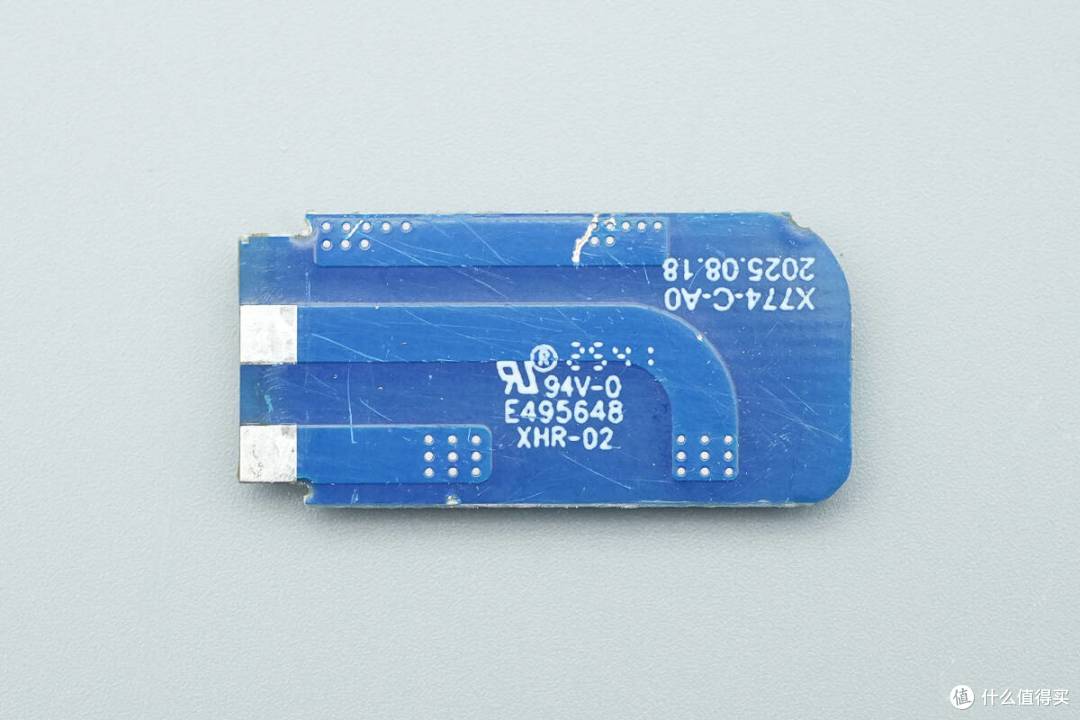

小板背面没有元件。

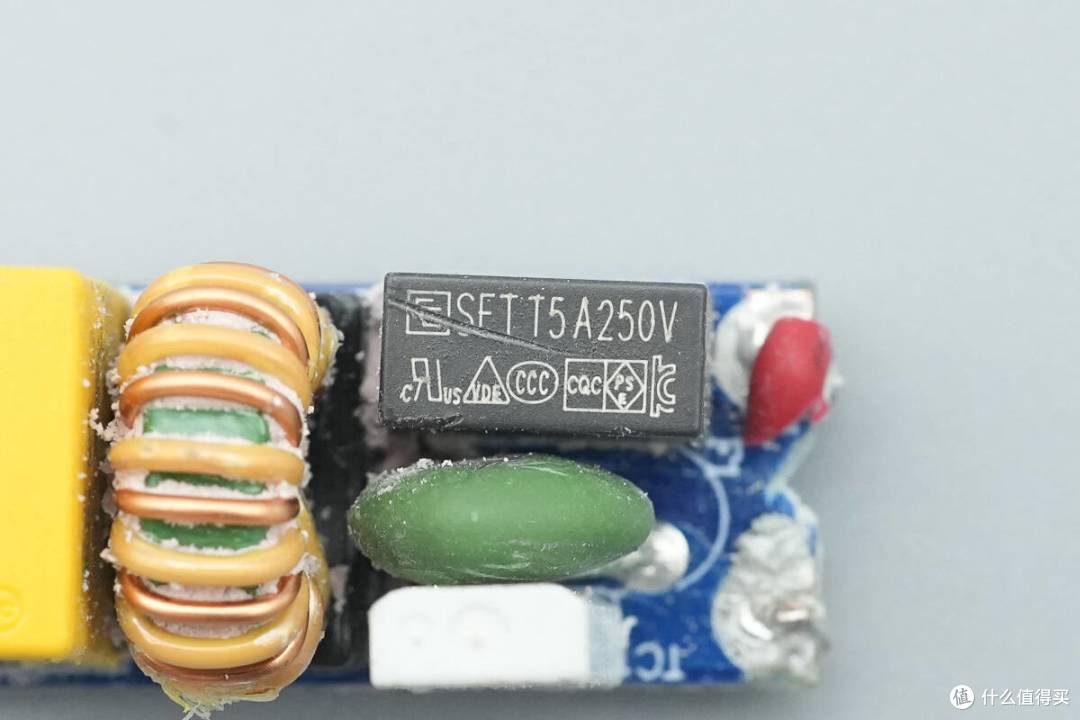

输入端保险丝来自诚润电子，规格为5A 250V。

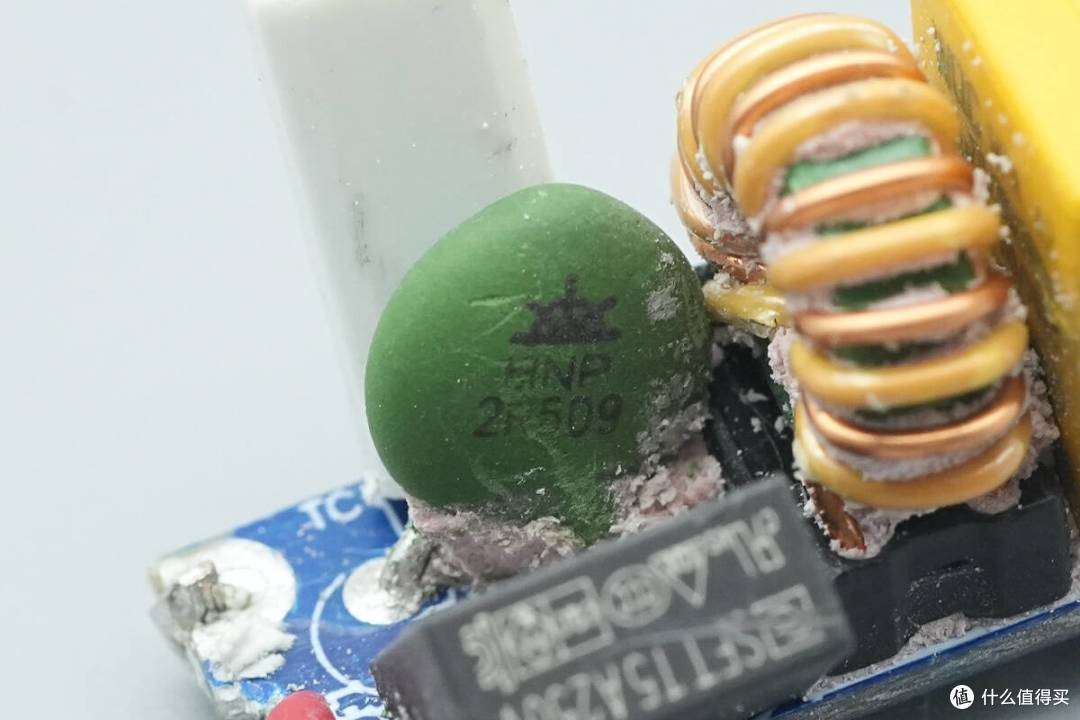

NTC热敏电阻来自至敏电子，型号HNP2R509，用于抑制上电的浪涌电流。

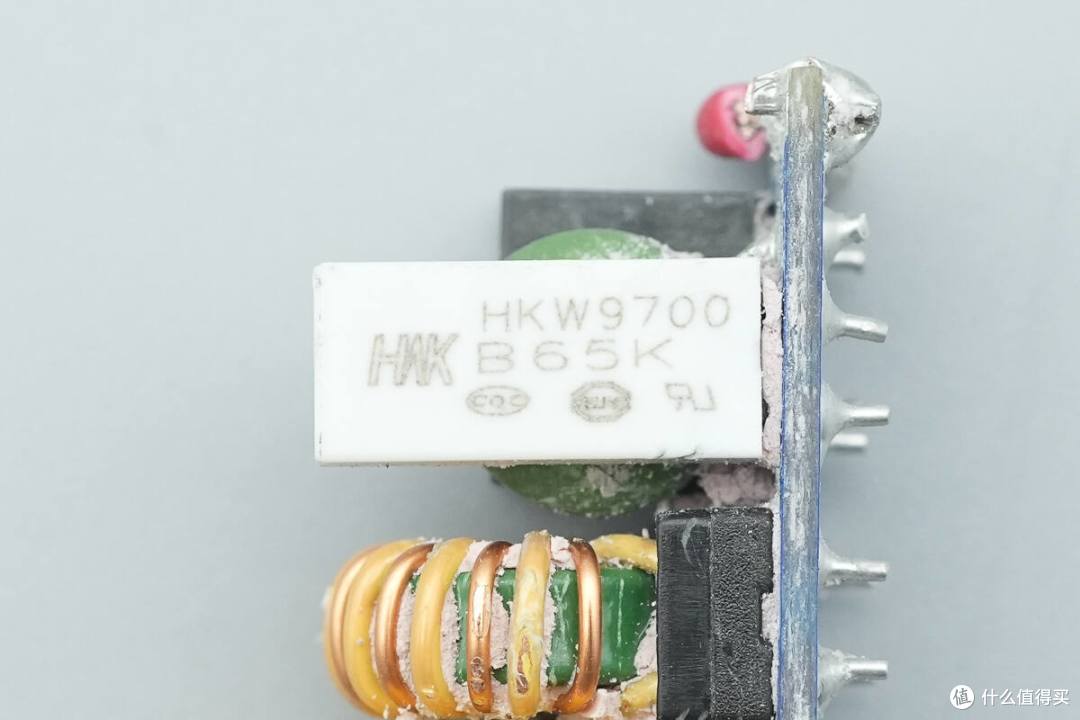

温度保护器来自华恺威电子，型号HKW9700，动作温度65℃，用于在充电器正常使用发热后短路热敏电阻，消除损耗。

共模电感采用漆包线和绝缘线绕制。

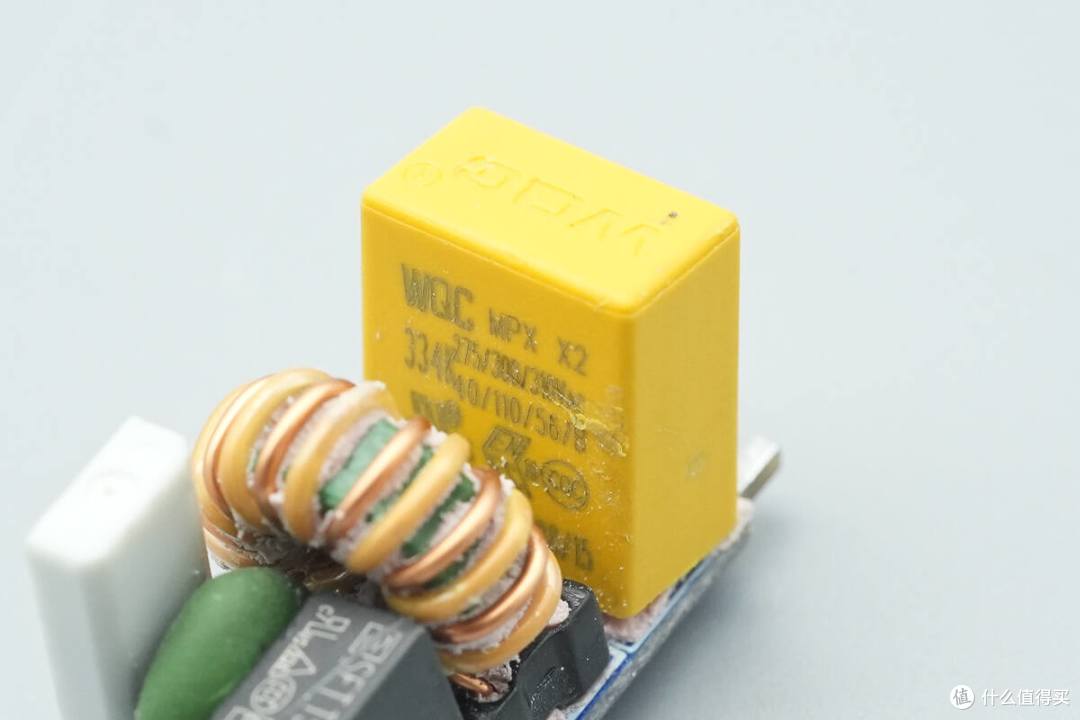

安规X2电容来自威庆电子，规格为0.33μF。

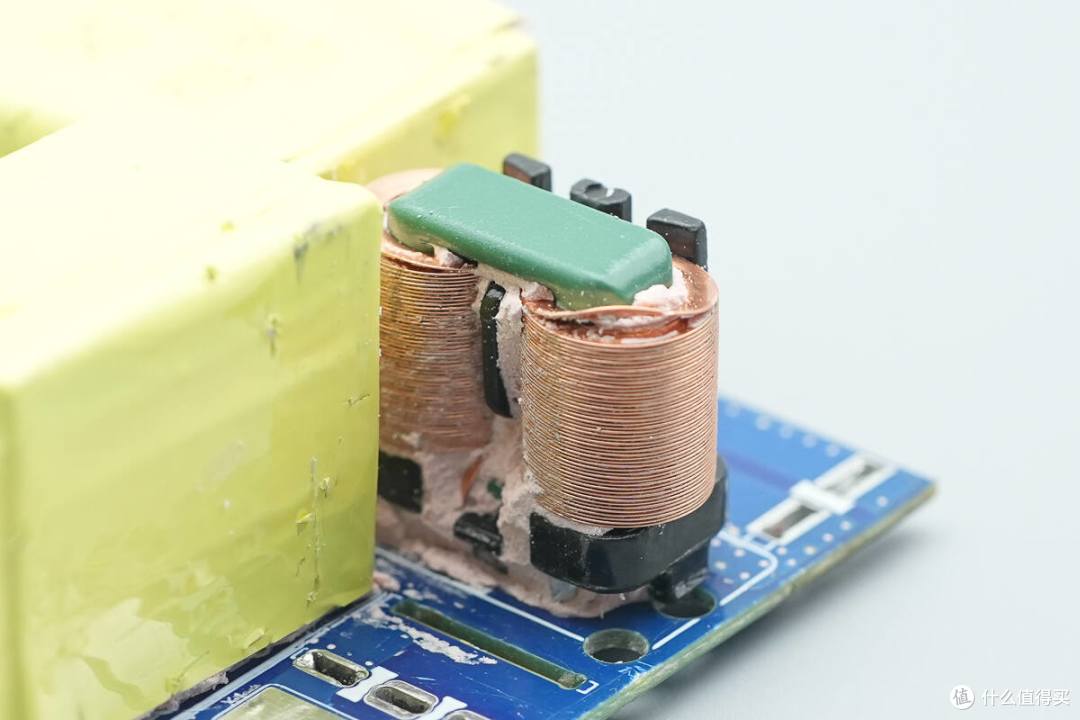

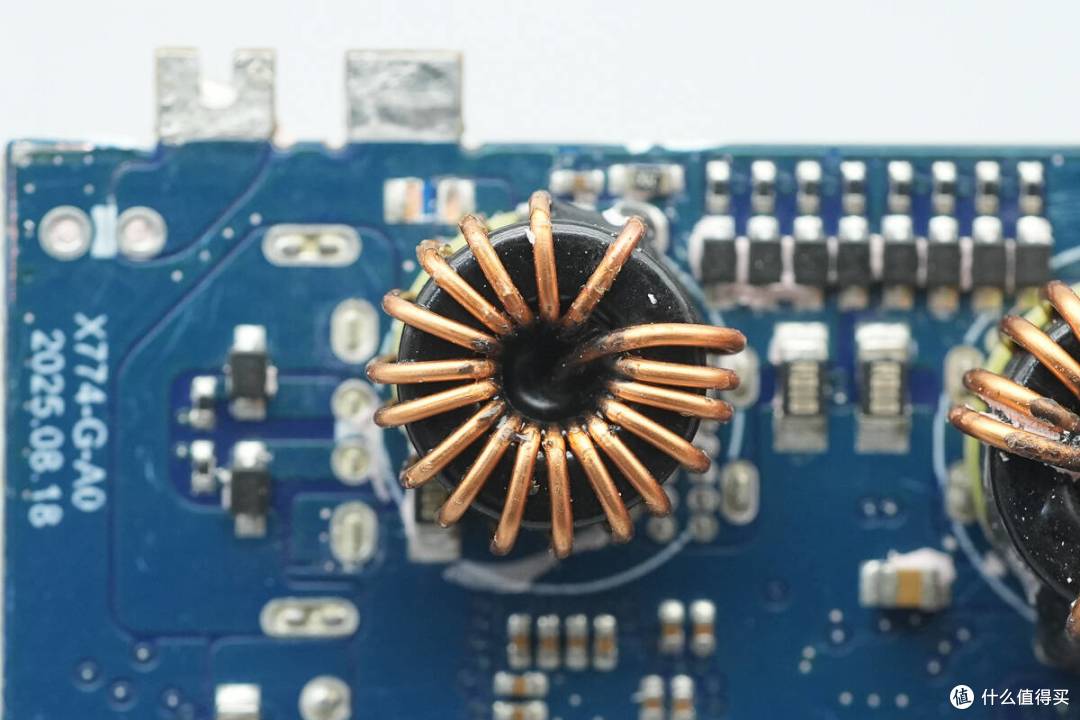

共模电感采用扁铜线绕制。

整流桥焊接在垂直小板上，两颗并联连接，均摊发热。

小板背面走线一览。

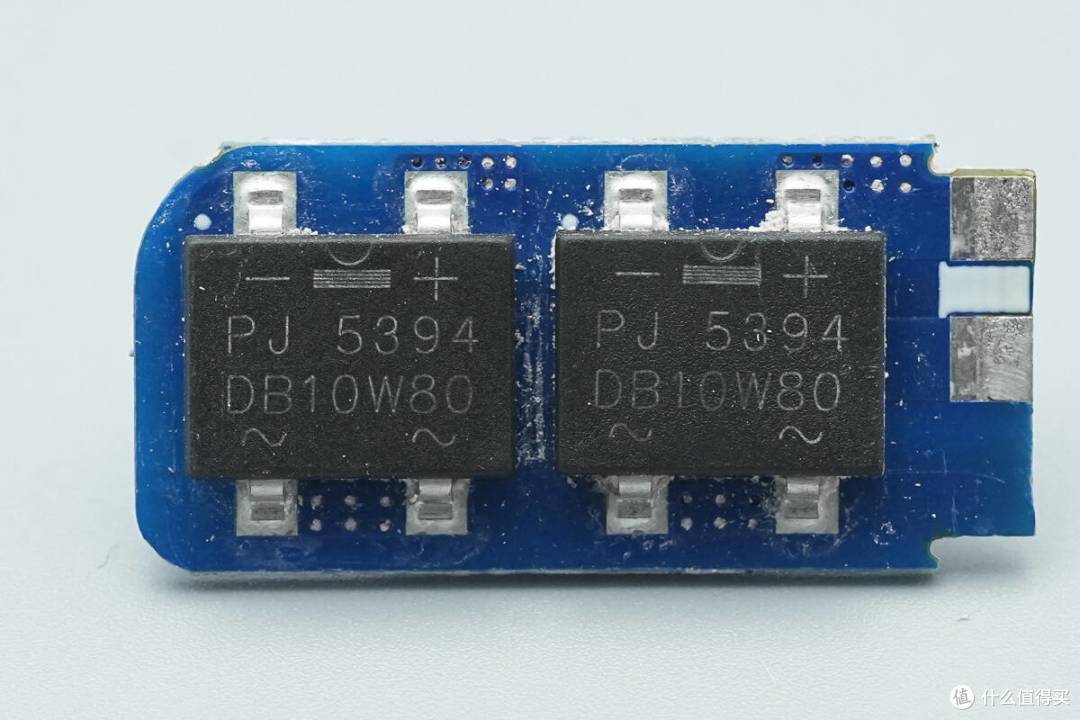

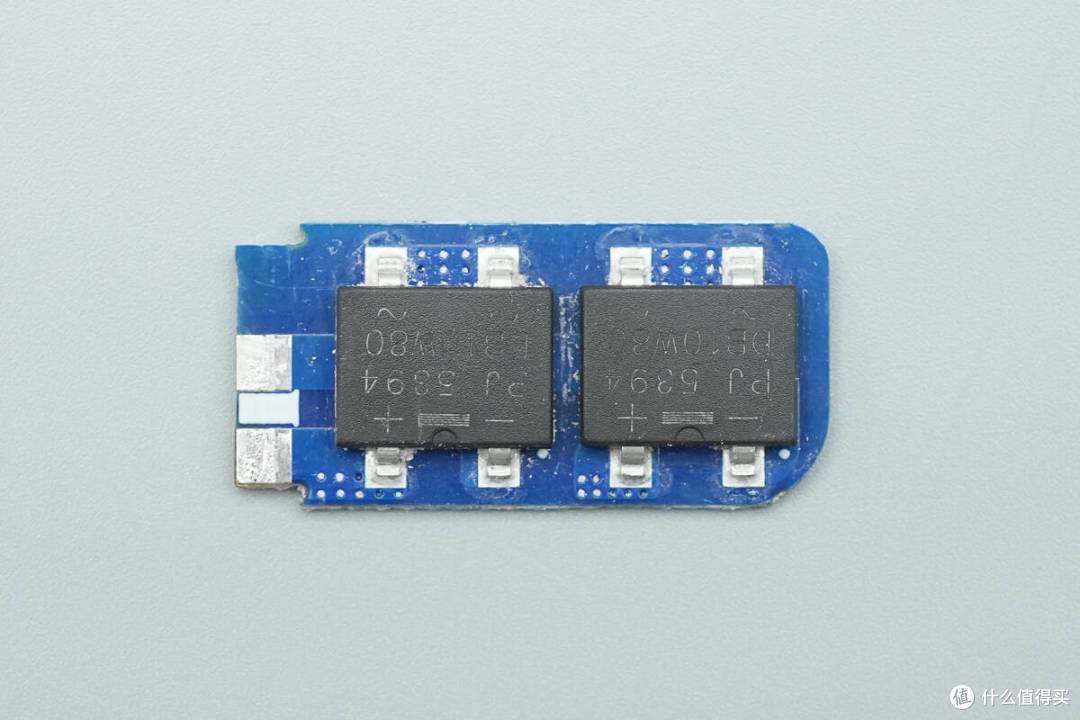

整流桥来自强茂，丝印DB10W80，为贴片焊接。

滤波小板正面焊接两颗薄膜电容和滤波电感。

小板背面没有元件。

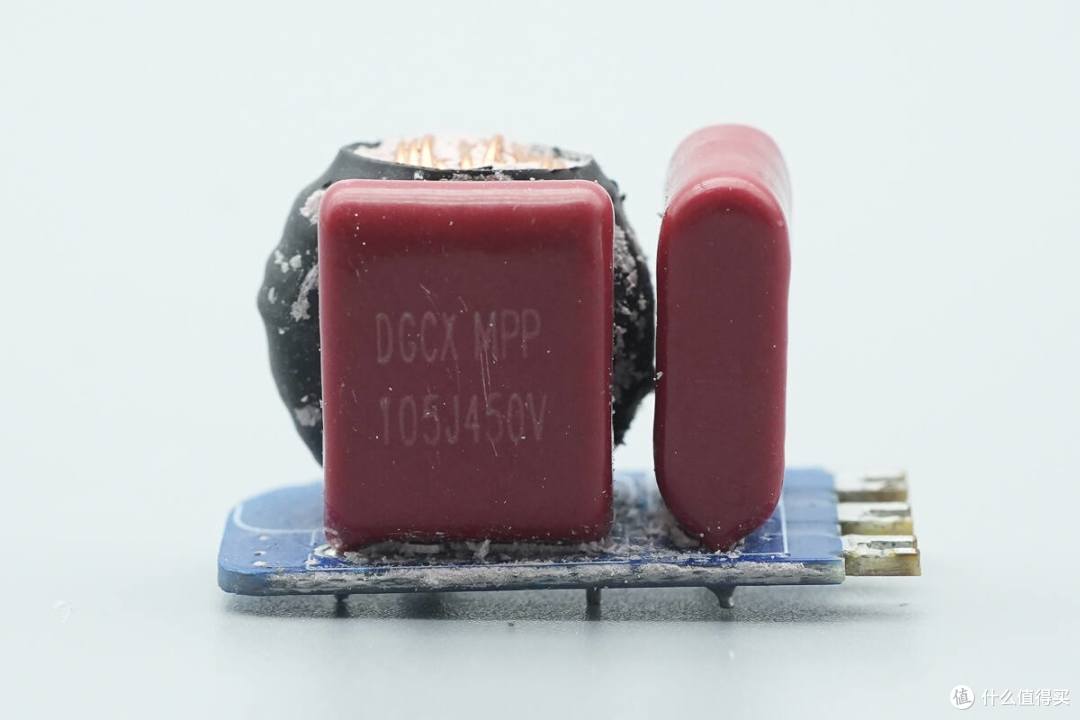

薄膜电容来自成希电子，规格为1μF。

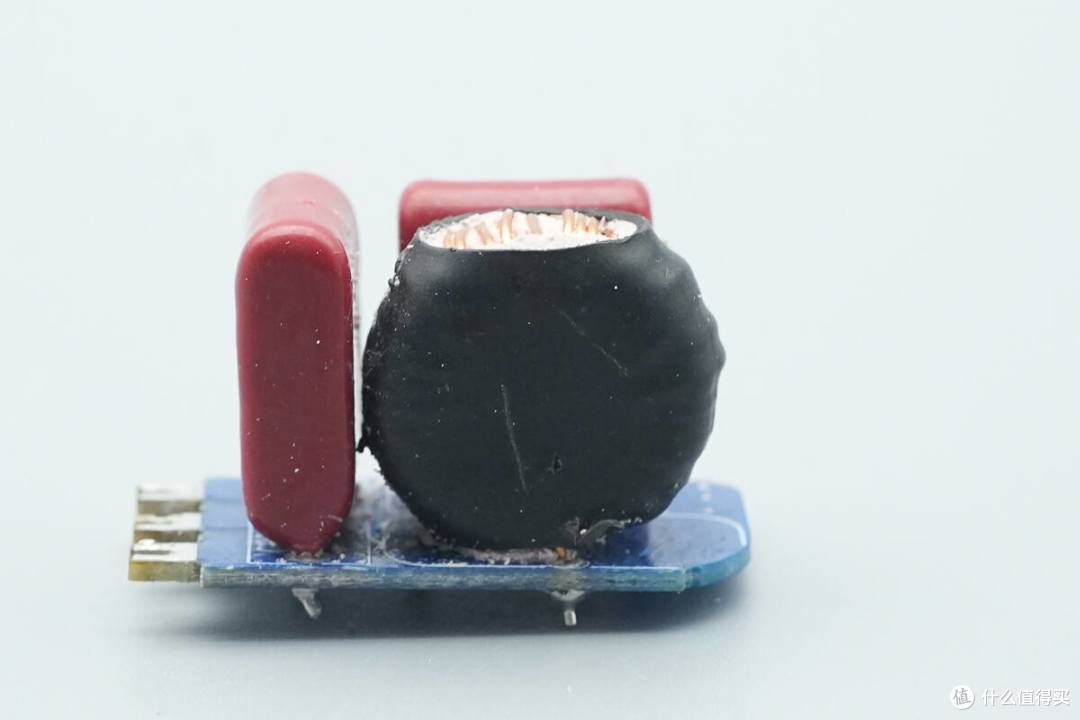

滤波电感采用热缩管包裹绝缘。

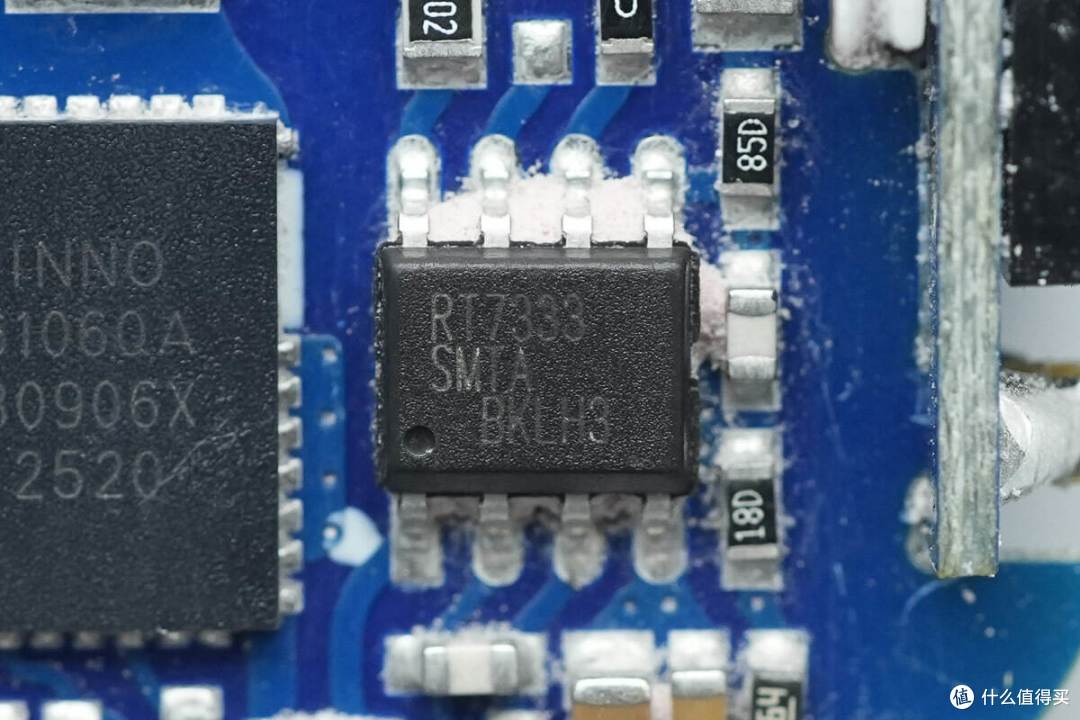

PFC控制器采用立锜科技RT7333，其支持最高130KHz、180KHz、240KHz和400KHz的工作频率，为不同功率转换需求提供了更多选择。同时，它支持直接驱动GaN或MOS管，进一步提高了系统效率和简化设计，采用SOP-8封装。

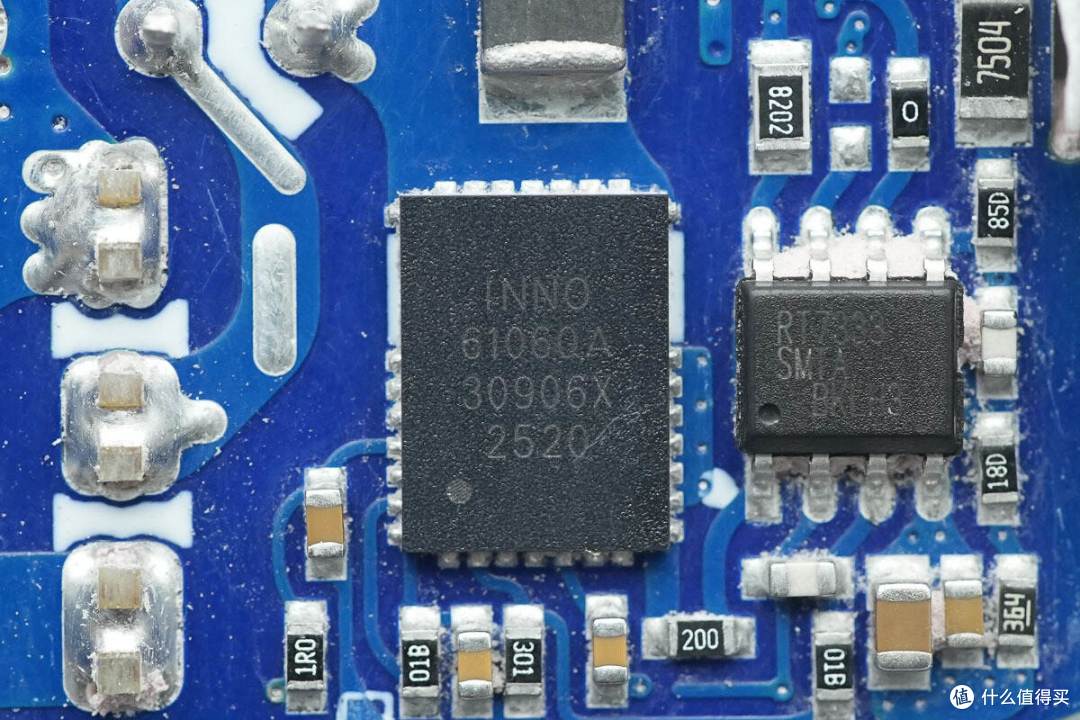

PFC开关管来自英诺赛科，型号ISG6106QA，是一颗内部集成氮化镓开关管和无损电流采样的氮化镓功率芯片，芯片内部集成700V耐压的增强型氮化镓开关管，瞬态耐压达800V，导阻100mΩ。芯片内部集成智能可编程驱动器，集成高压线性稳压器。

ISG6106QA具备超低静态电流和自动待机功能，支持2MHz开关频率，内部集成5V稳压输出，可用于为数字隔离器供电，集成欠压闭锁，过流保护和过热保护，适用于PFC、反激、半桥和全桥应用，满足PD快充，LED照明，太阳能逆变等需求，采用QFN6*8封装。

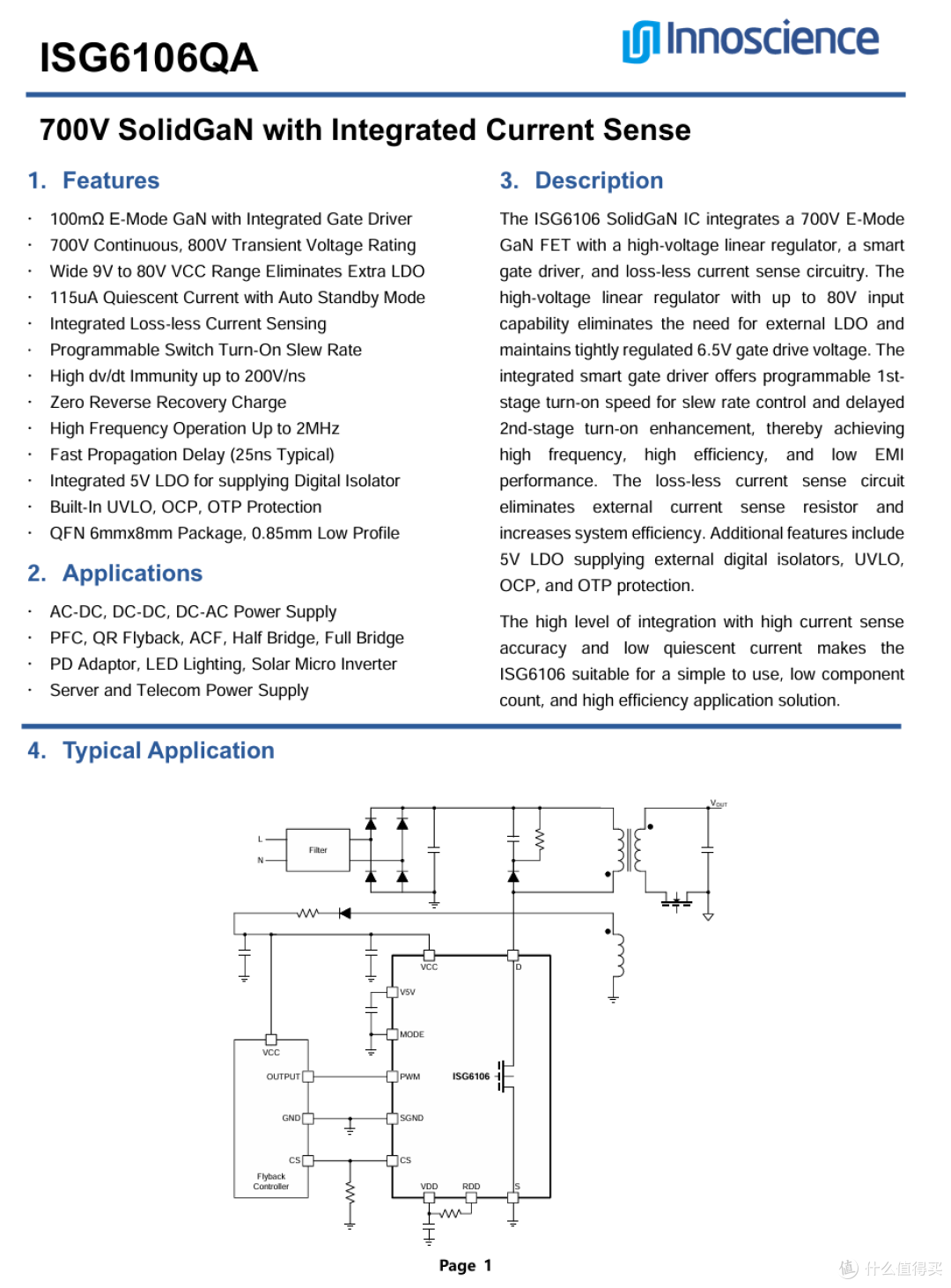

英诺赛科 ISG6016QA 资料信息。

充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破15亿颗。

PF升压电感采用胶带严密缠绕绝缘。

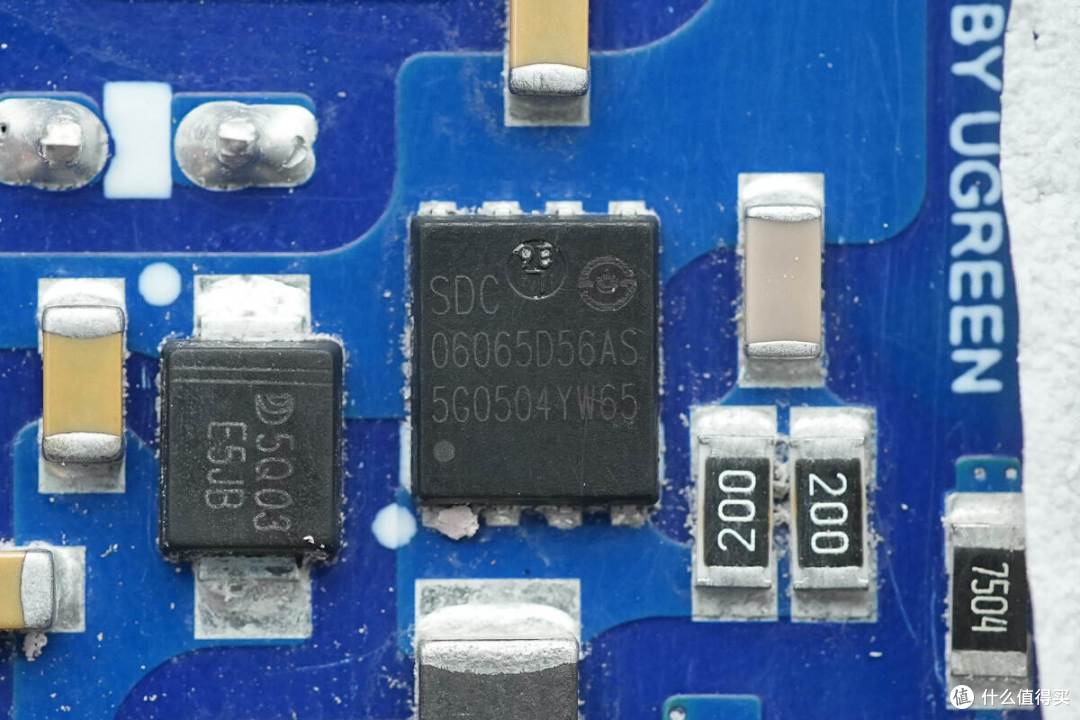

PFC整流管来自至信微电子，型号SDC06065D56AS，为碳化硅二极管，规格为650V 6A，采用DFN5*6封装。

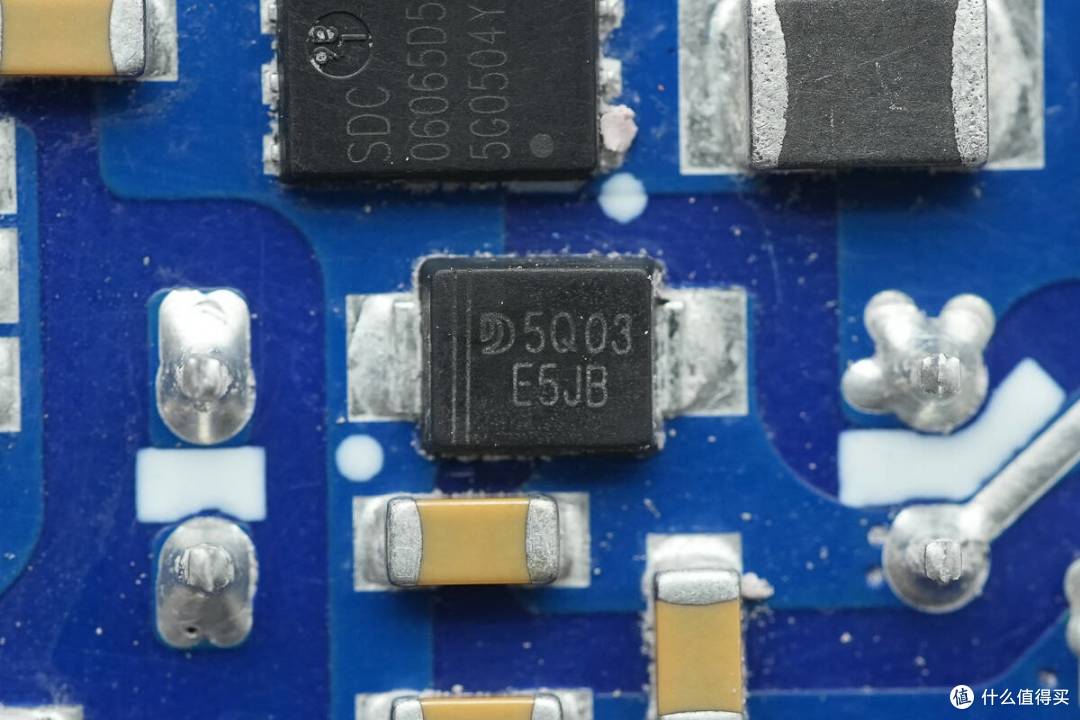

旁路二极管来自晶导微电子，型号ES5JBF，规格为600V 5A，采用SMBF封装。

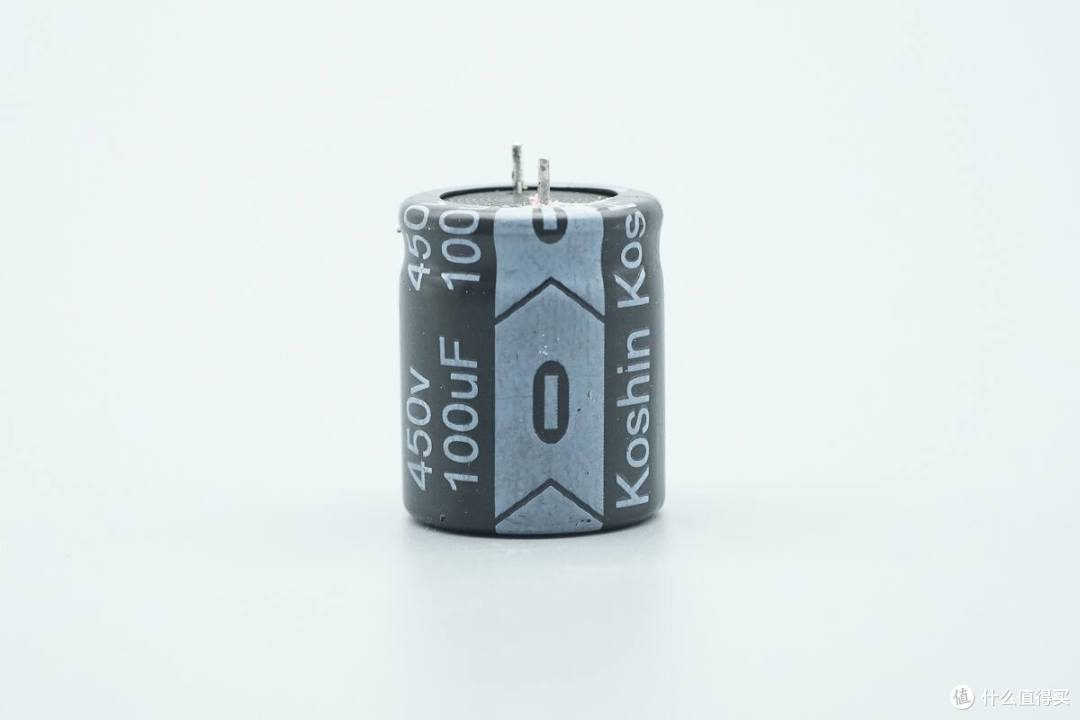

高压滤波电容来自东佳，规格为450V100μF。

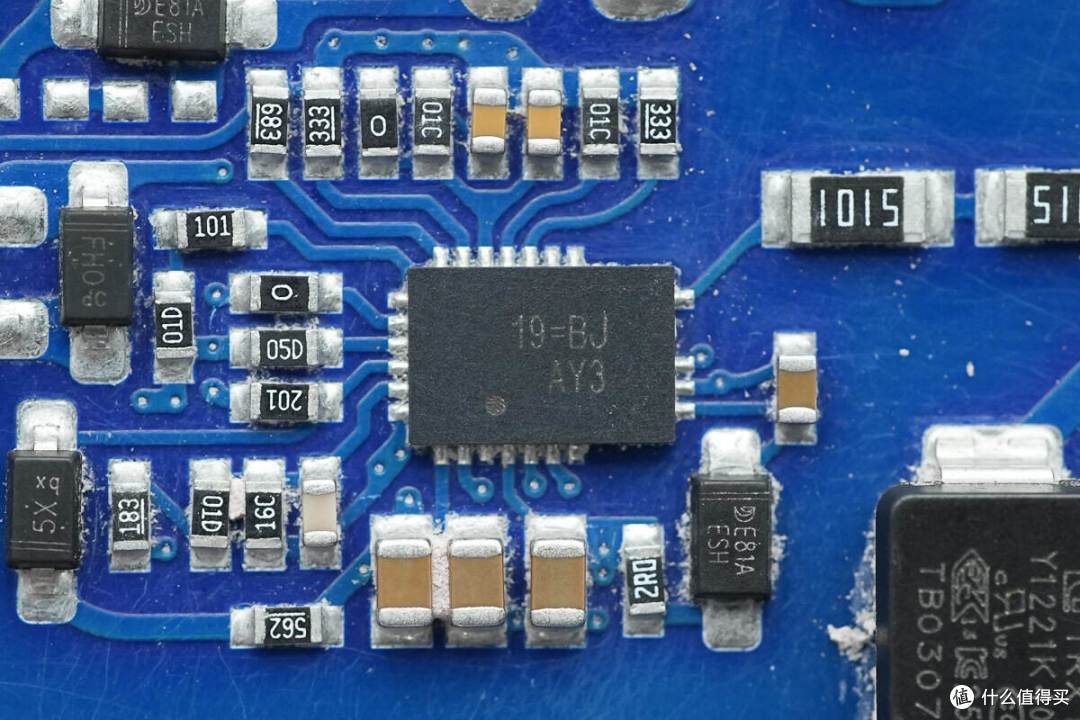

电源主控芯片采用立锜科技RT7795M，这是一款专为非对称半桥（AHB）转换电源设计的PWM控制器芯片，内置625V高压启动器件，输出功率可达300W，支持5-48V输出电压，内置X电容放电，采用连续谐振工作模式，可有效地减少次级侧同步整流器的功耗损失。

RT7795M集成驱动器，能直接驱动GaN或MOS，使设计更加简洁。VCC支持11V至63.2V。此外，RT7795M还支持通过控制PFC开关，进一步提升了设计的灵活性和效率，适用于多种功率转换需求，采用WQFN-24L封装。

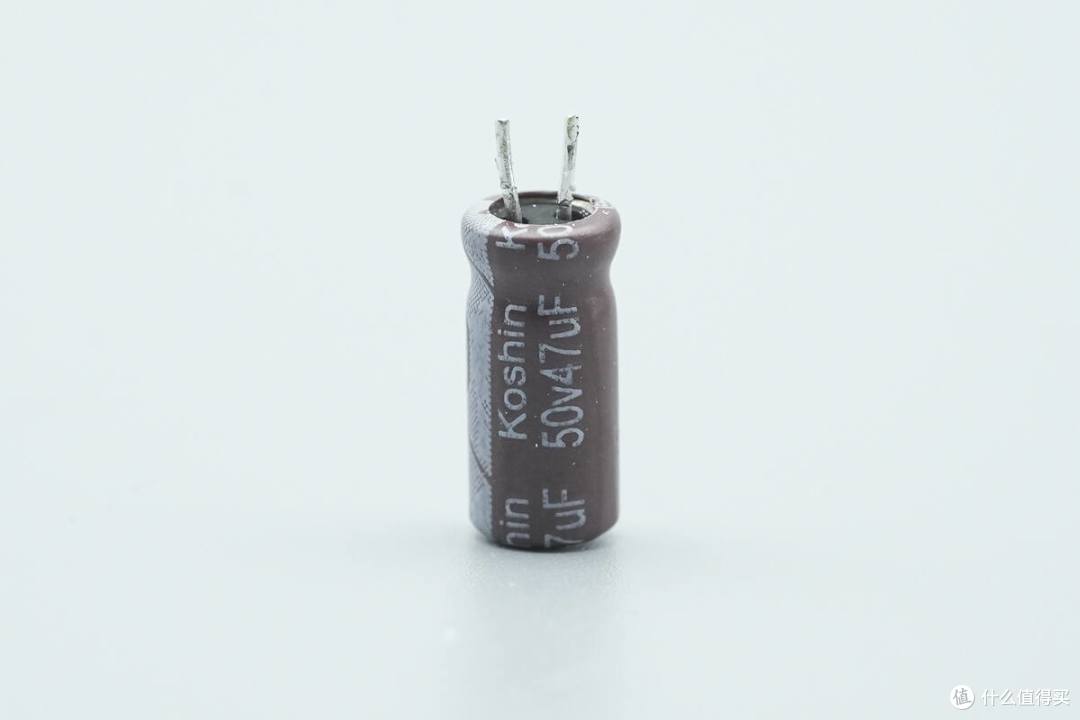

为主控芯片供电的滤波电容来自东佳，规格为50V47μF。

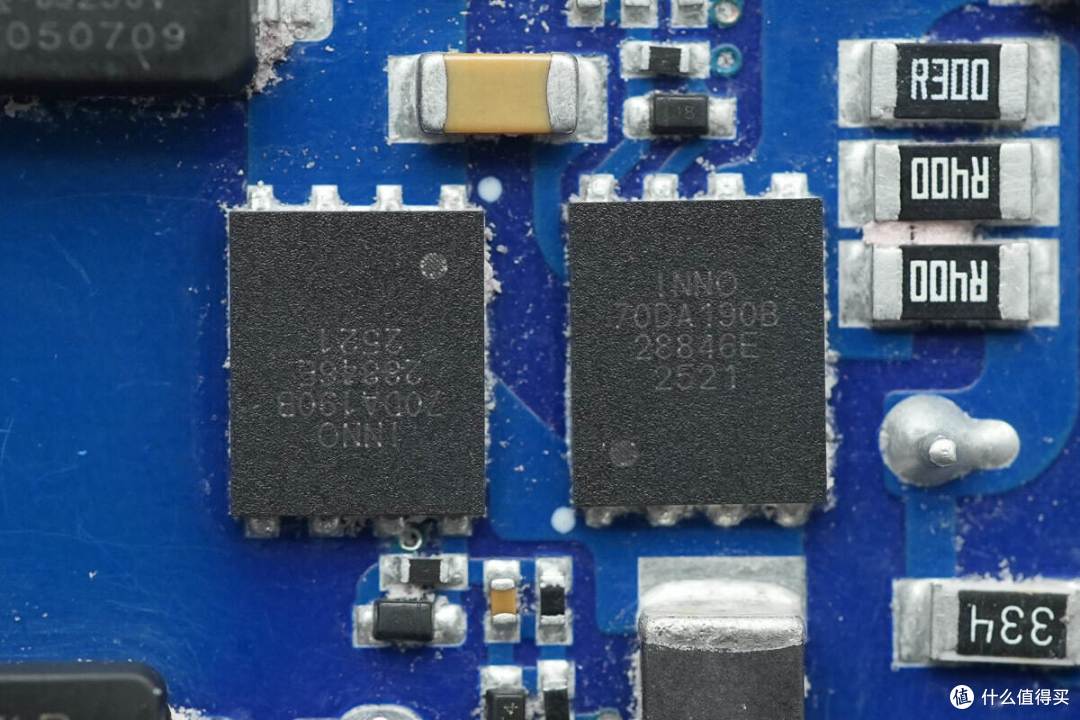

AHB开关管采用英诺赛科INN700DA190B，这是一颗耐压700V的增强型氮化镓单管，器件在原有650V耐压基础上升级至700V，瞬态耐压为800V。器件导阻为190mΩ，支持更高功率应用。

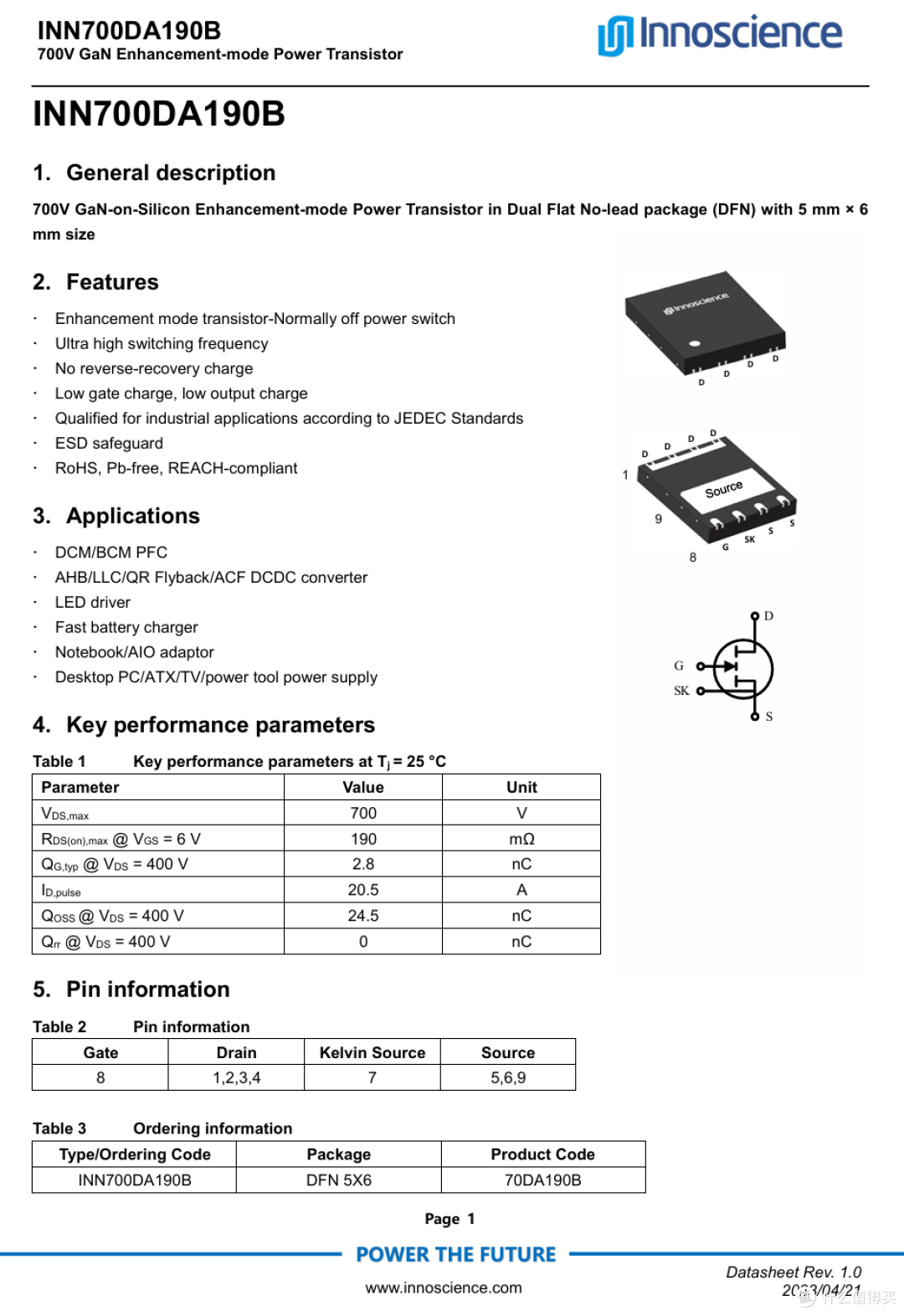

英诺赛科 INN700D190B支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换，DC-DC转换等高能效高密度应用。采用DFN5*6封装。

英诺赛科 INN700DA190B 资料信息。

谐振电容来自成希电子，规格为0.62μF250V。

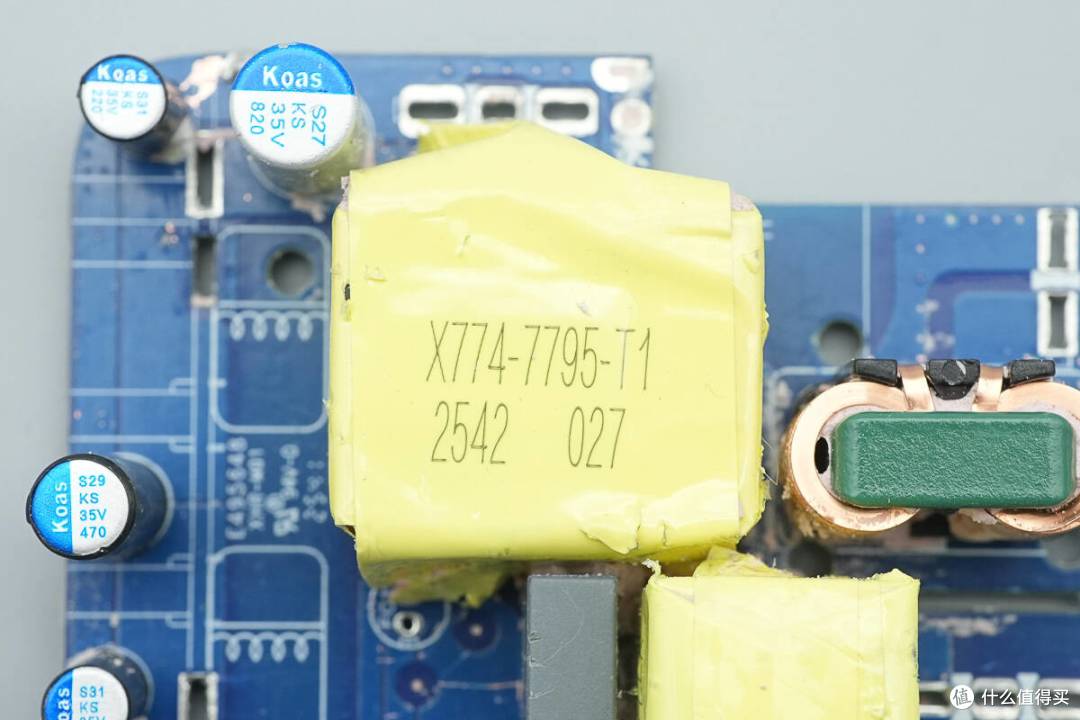

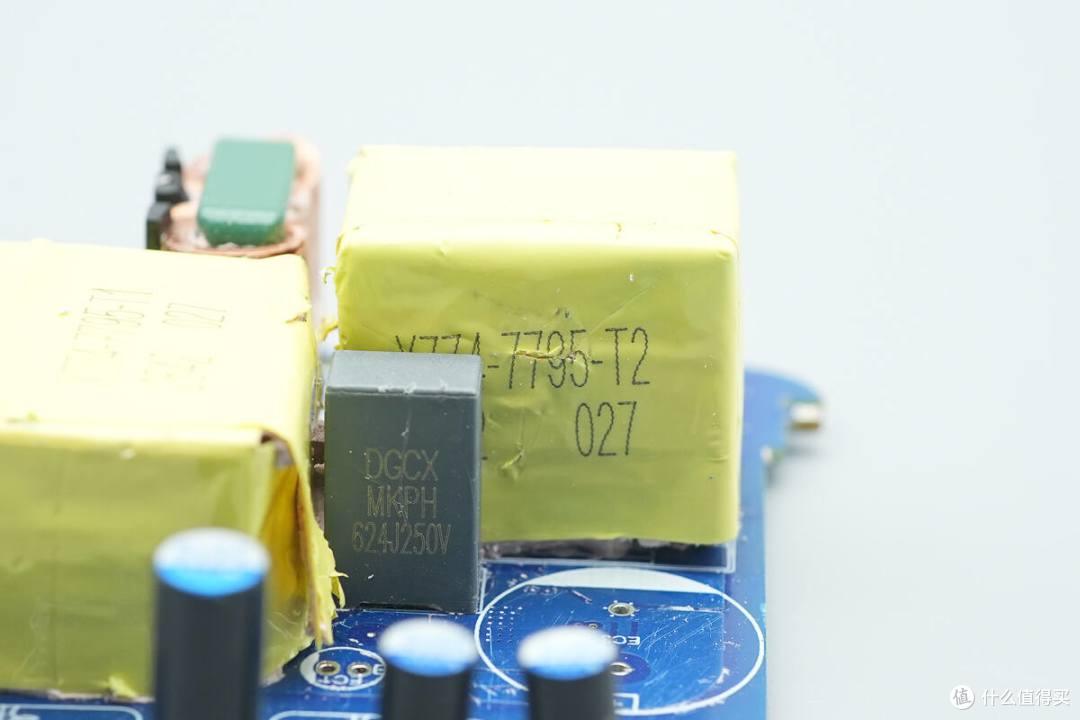

变压器通过胶带缠绕绝缘。

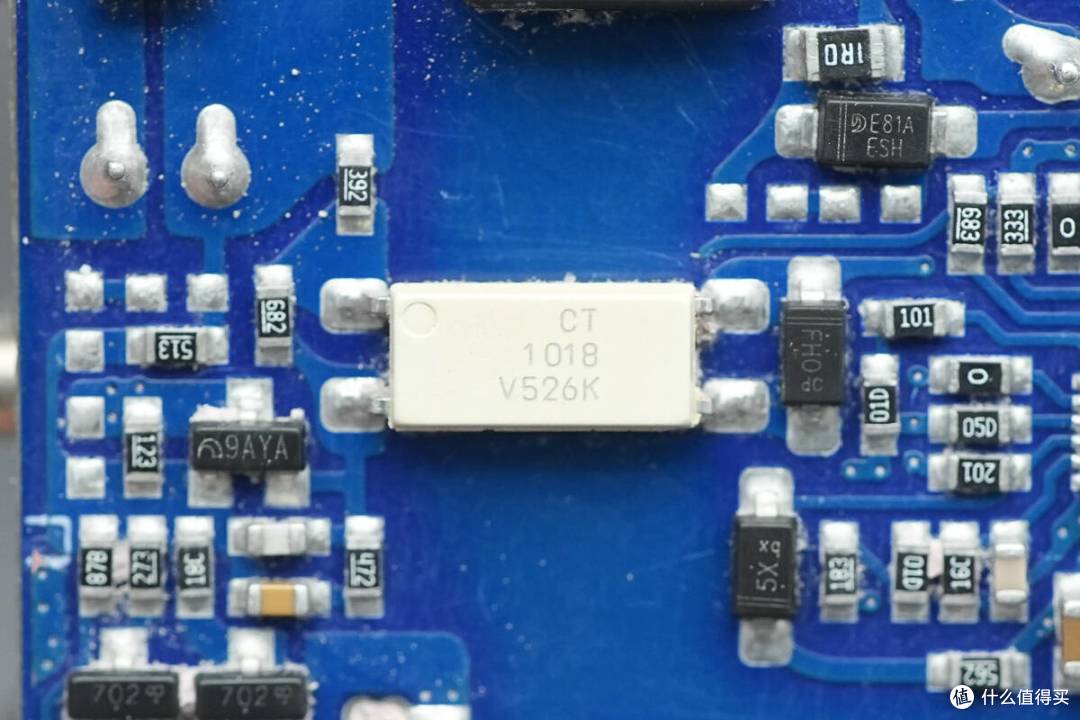

兆龙 CT1018光耦用于输出电压反馈。

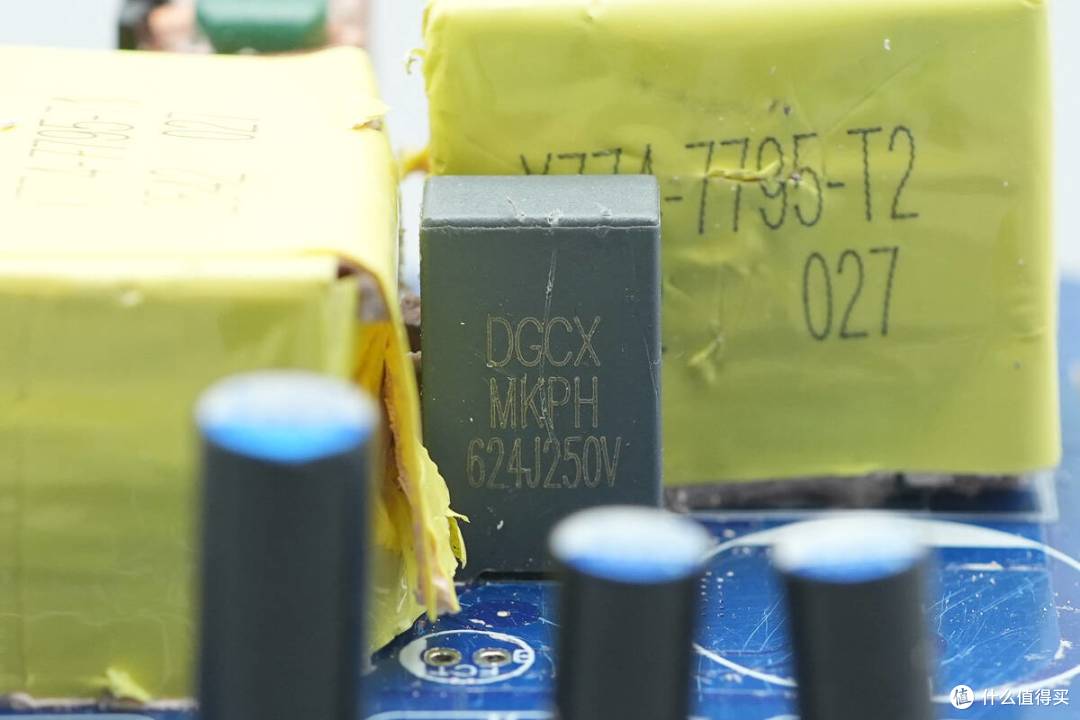

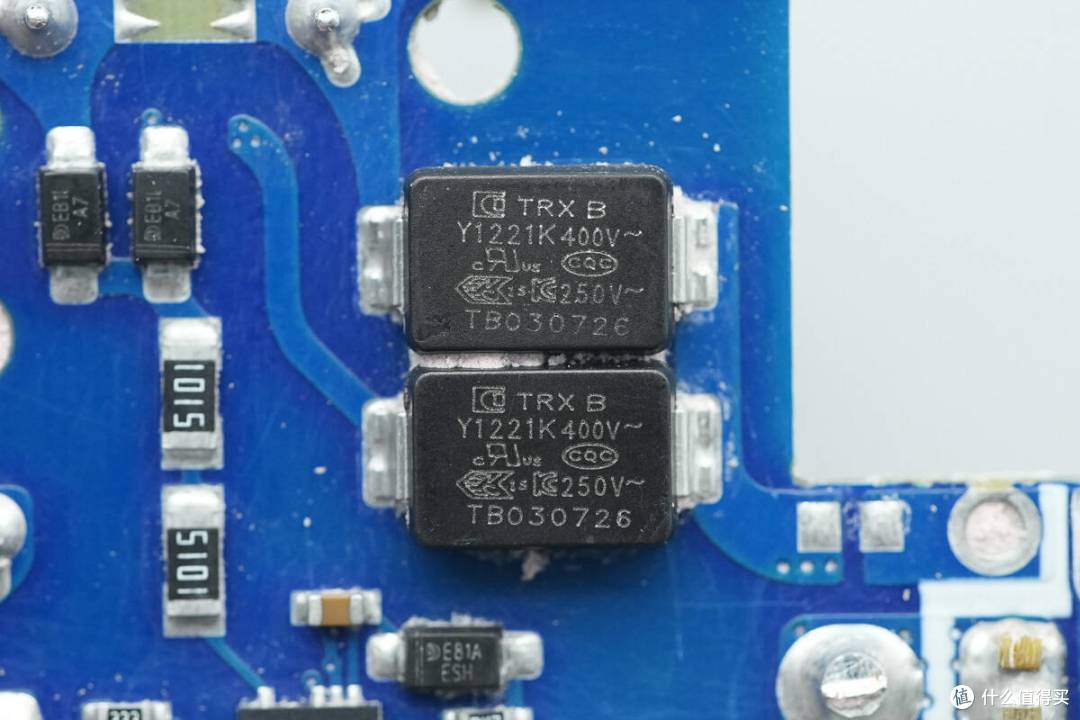

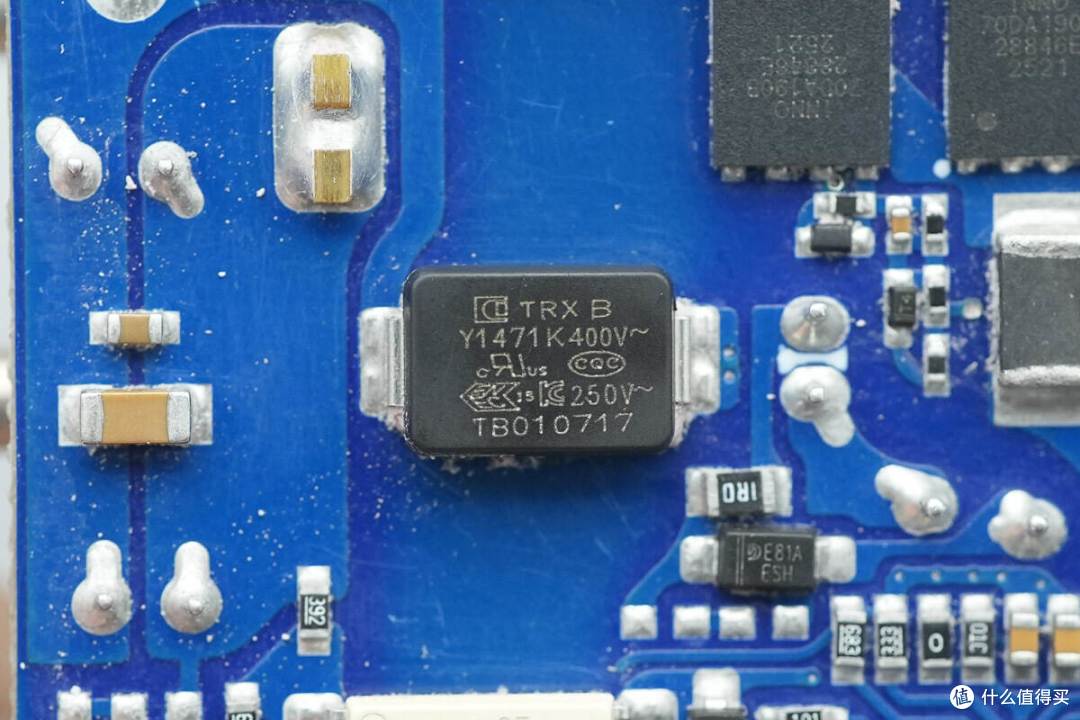

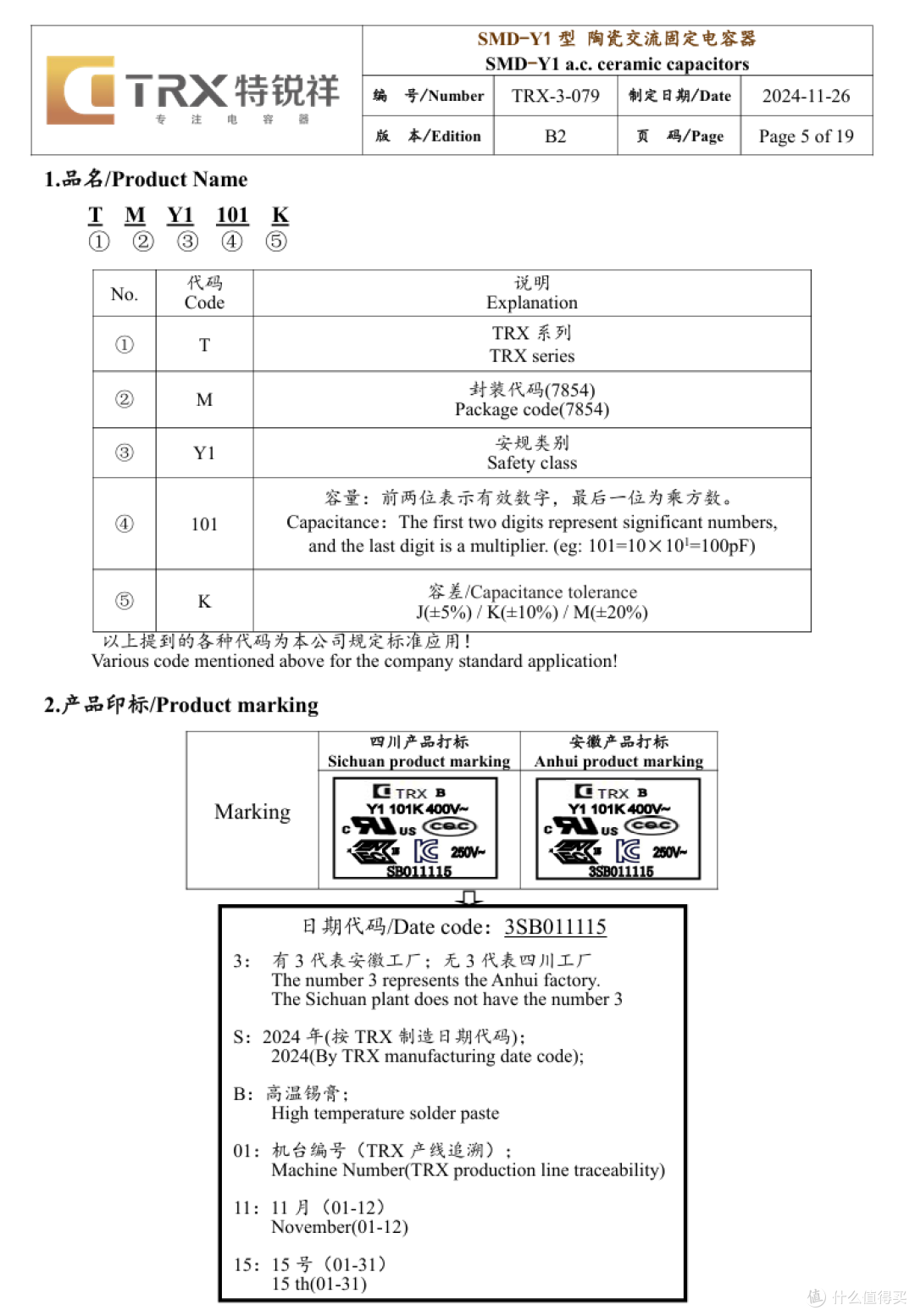

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1221K。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

贴片Y电容料号为TMY1471K。

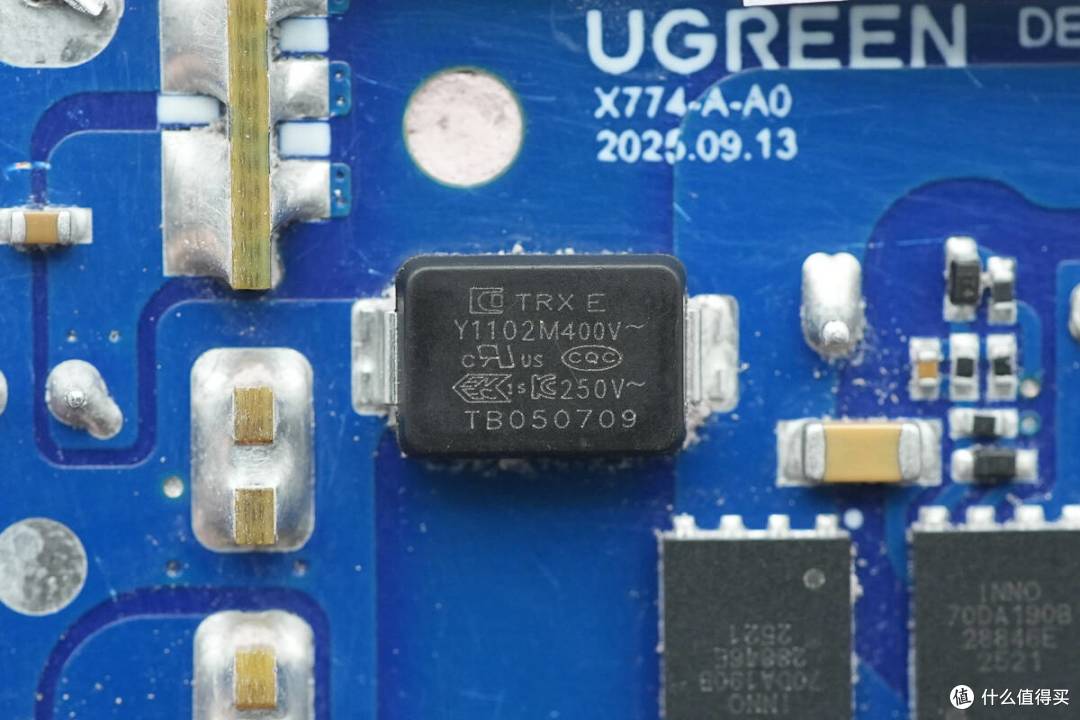

贴片Y电容料号为TMY1102M。

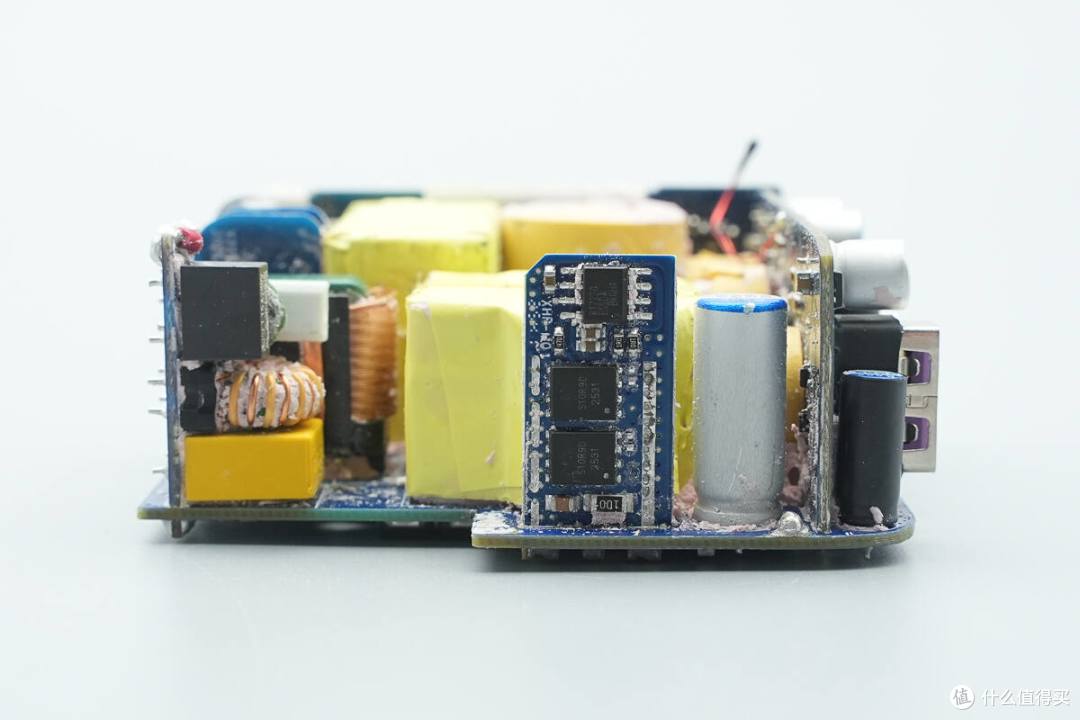

侧面设有同步整流小板和滤波固态电容。

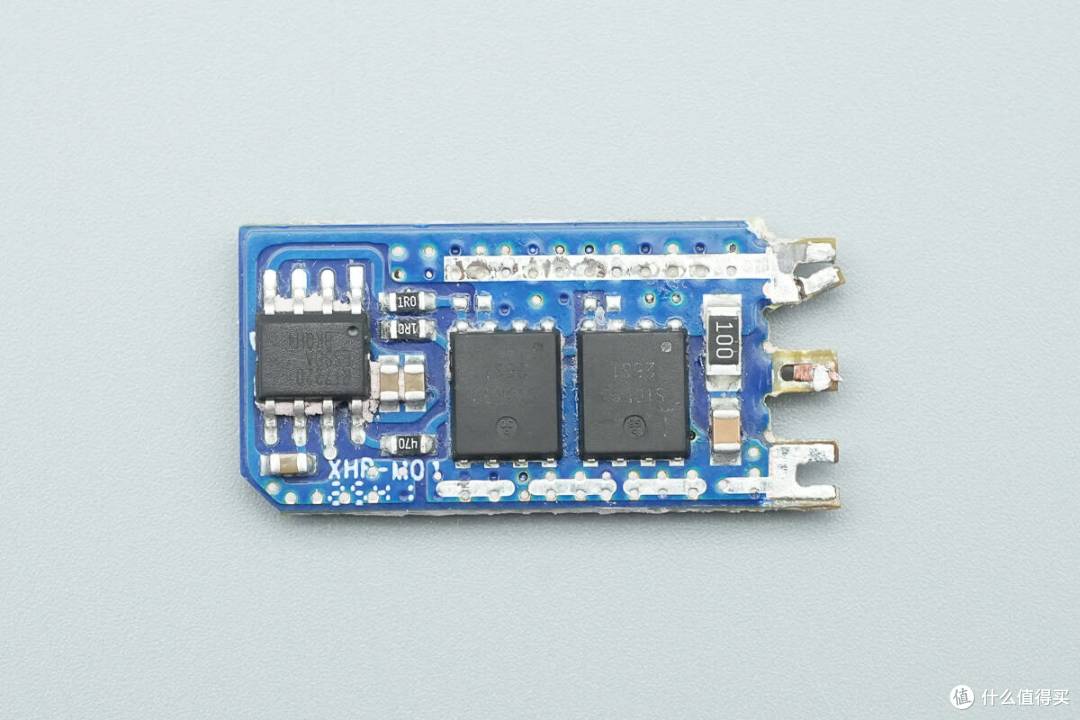

同步整流小板一面设有同步整流控制器和两颗同步整流管。

同步整流小板另一面焊接铜粒增加散热面积。

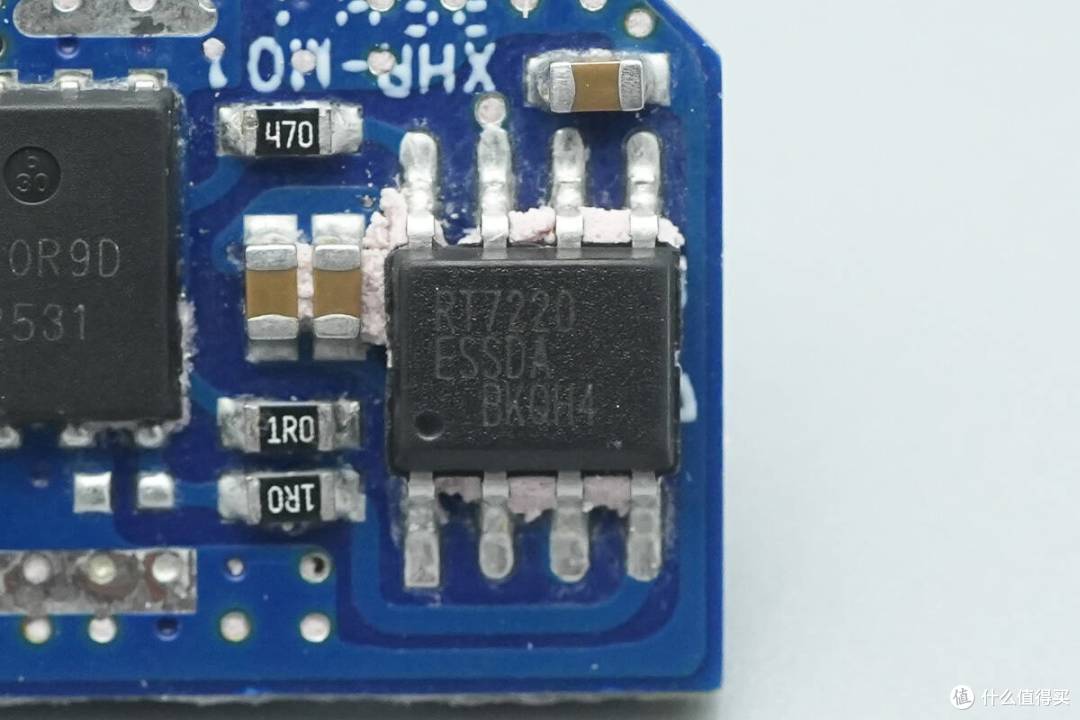

同步整流控制器来自立锜科技，型号RT7220E，支持非对称半桥（AHB）转换，支持CRM/CSM/BM工作模式。RT7220E通过检测MOSFET的漏极电压来控制SR栅极的开关状态。此功能旨在最小化关断死区时间，并通过SR栅极脉冲传递正弦波能量，从而提升整体效率。

RT7220E支持5-48V宽输出电压范围，并内置高压低压差线性稳压器，专门用于在低输出电压时为MOSFET栅极驱动器供电。当RT7220E与非对称半桥控制器RT7795配合使用时，可以启用双脉冲功能，以优化重载/低输出电压条件下的效率，采用SOP-8封装。

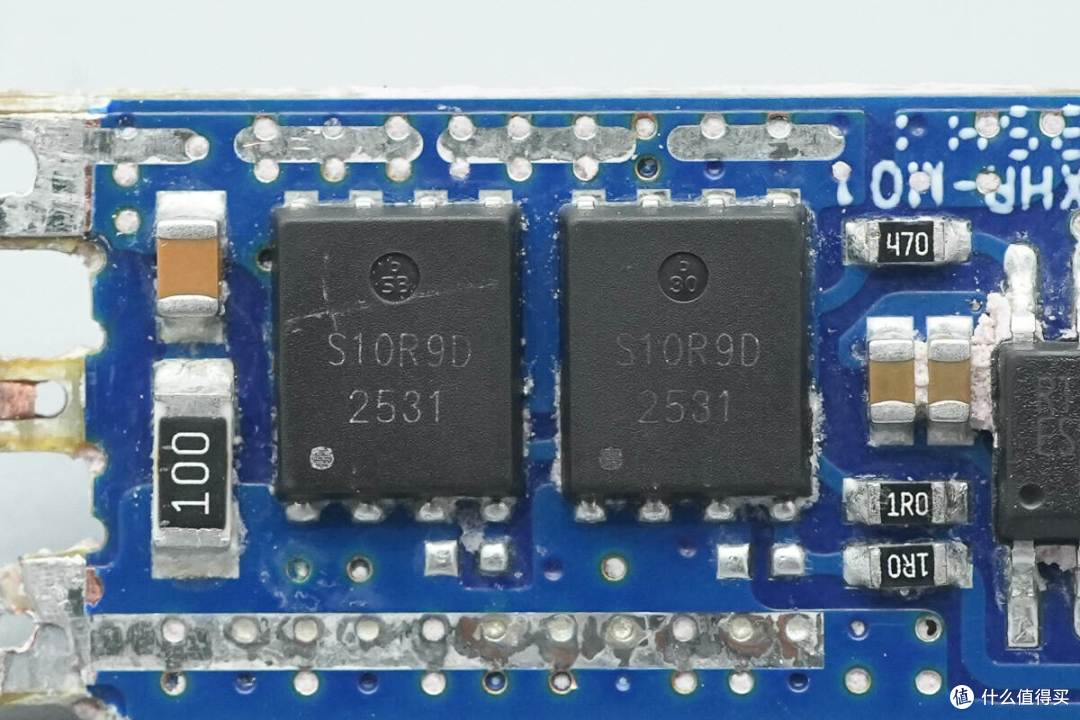

同步整流管来自芯导科技，丝印S10R9D，型号PSM8N10R9D，NMOS，耐压100V，导阻6.8mΩ，采用PDFN5060-8L封装。

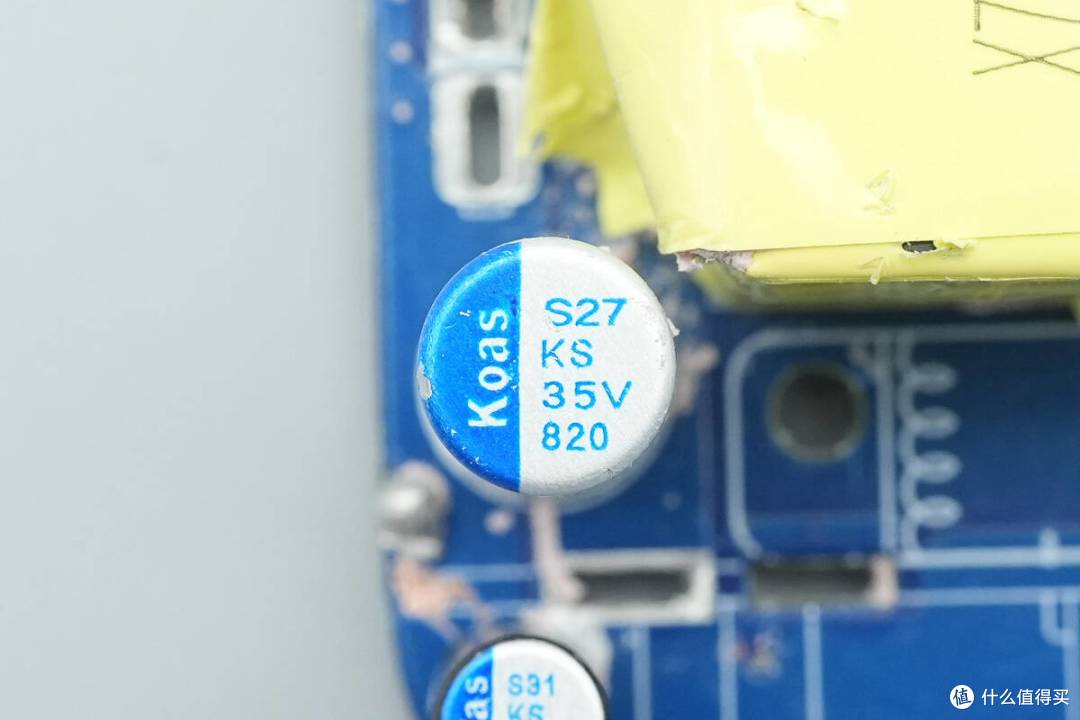

滤波电容来自东佳，为KS系列高分子导电性固态电容器，规格为35V820μF。

输出端设有降压小板和滤波电容。

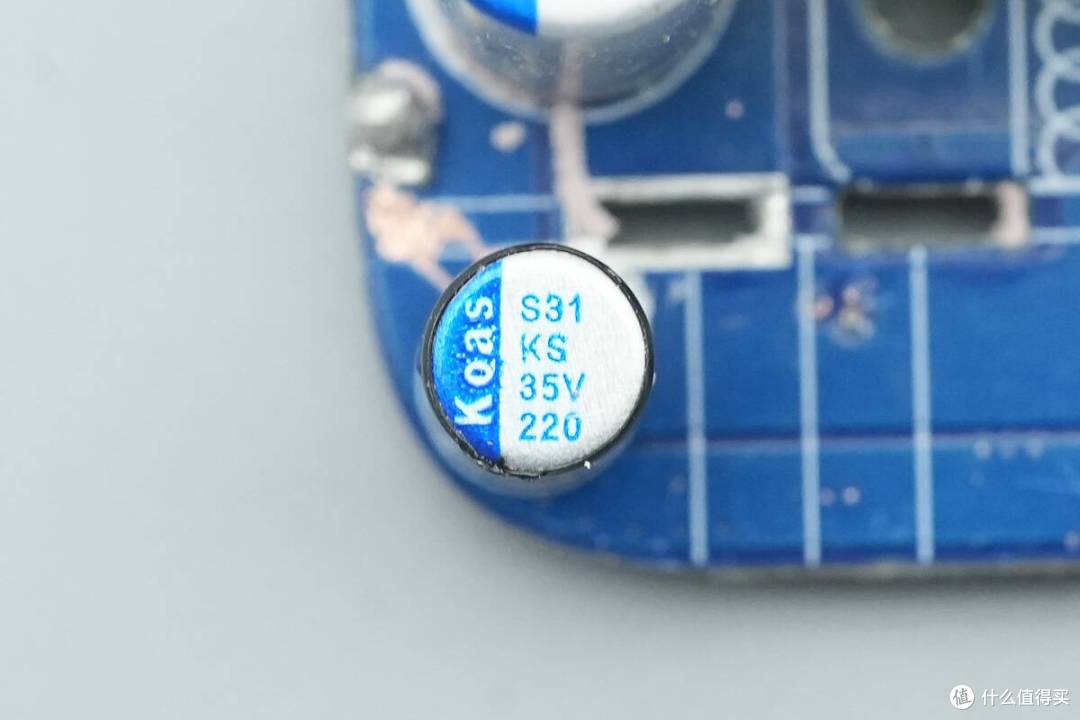

另一颗滤波电容规格为35V220μF，外套热缩管绝缘。

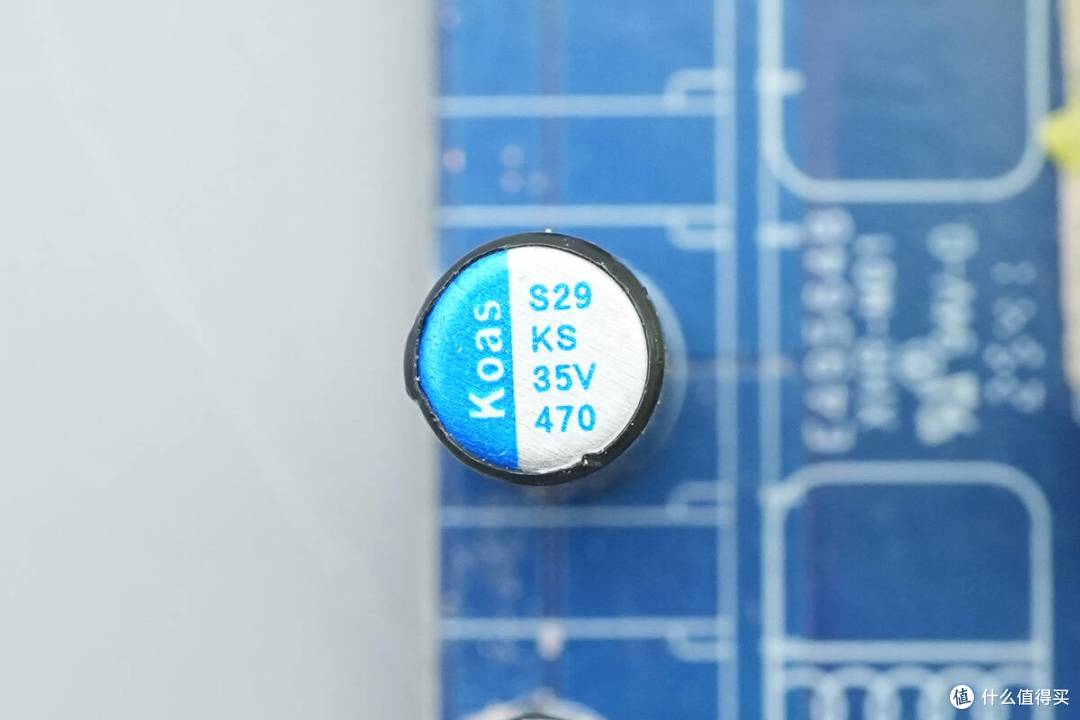

滤波电容规格为35V470μF。

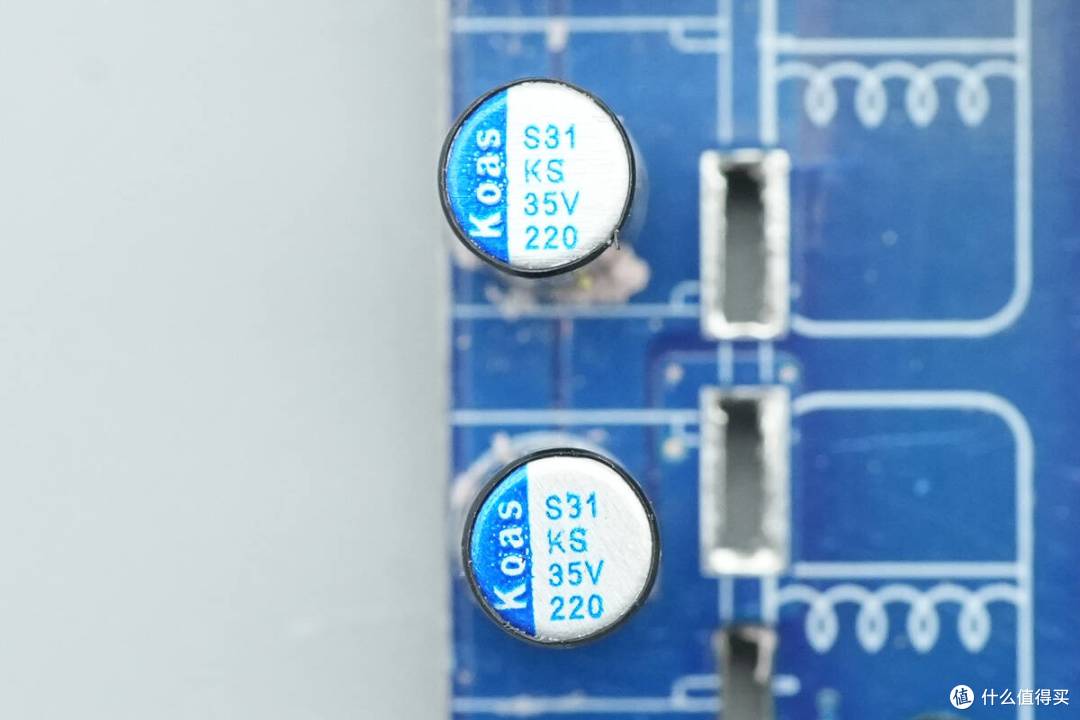

另外两颗滤波电容规格为35V220μF。

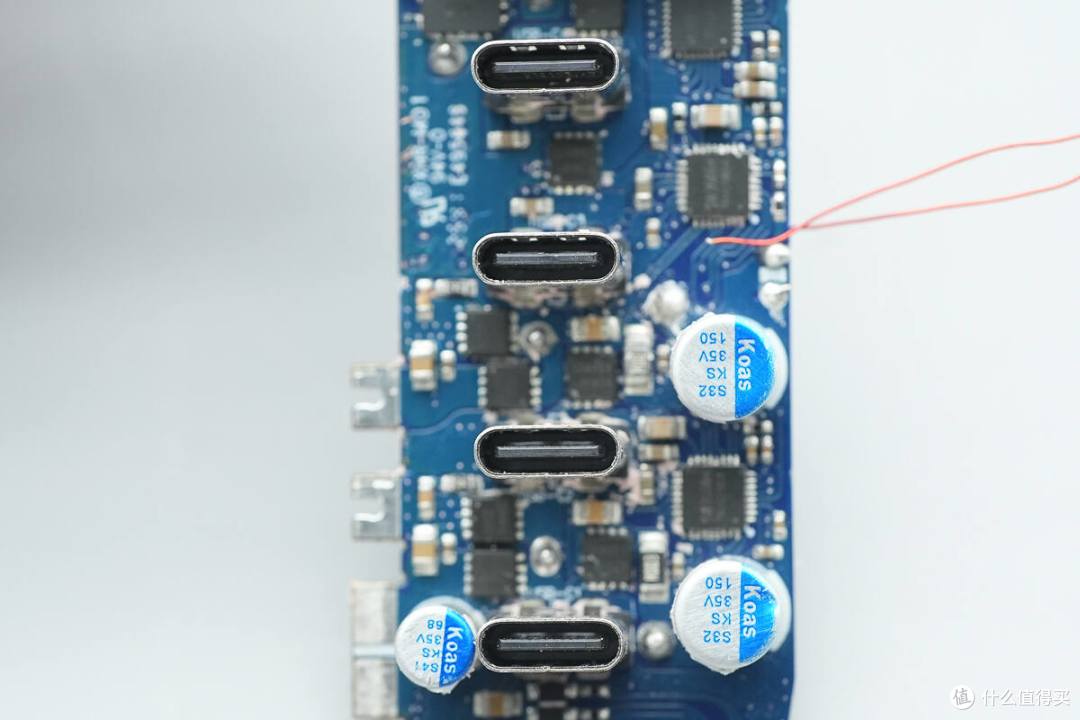

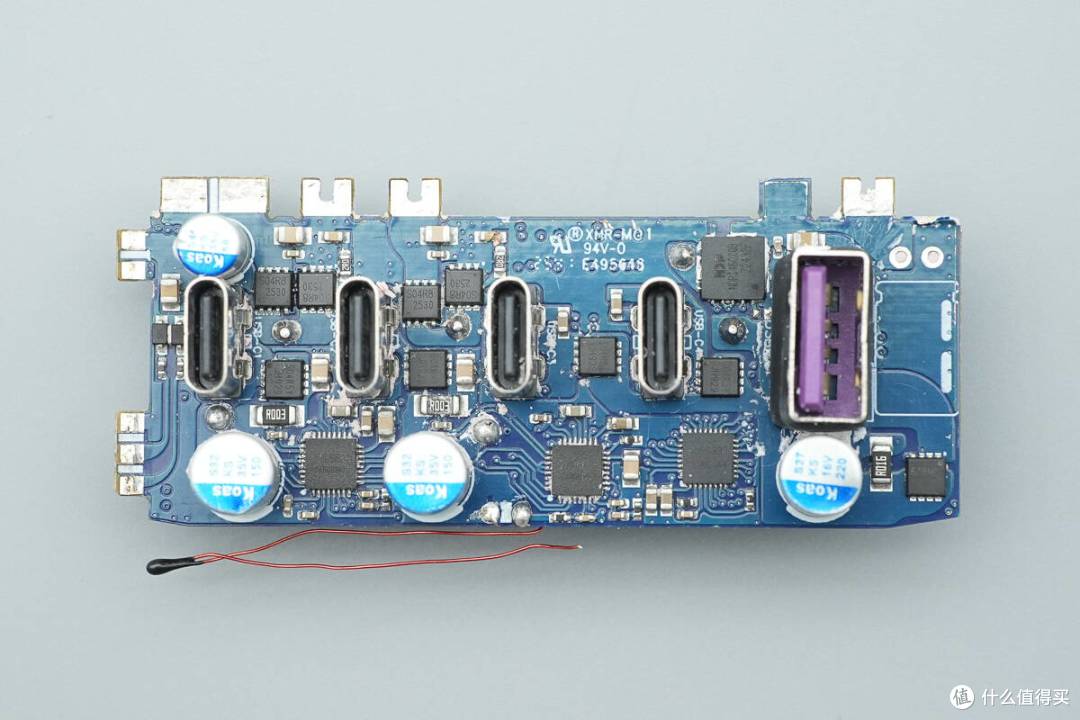

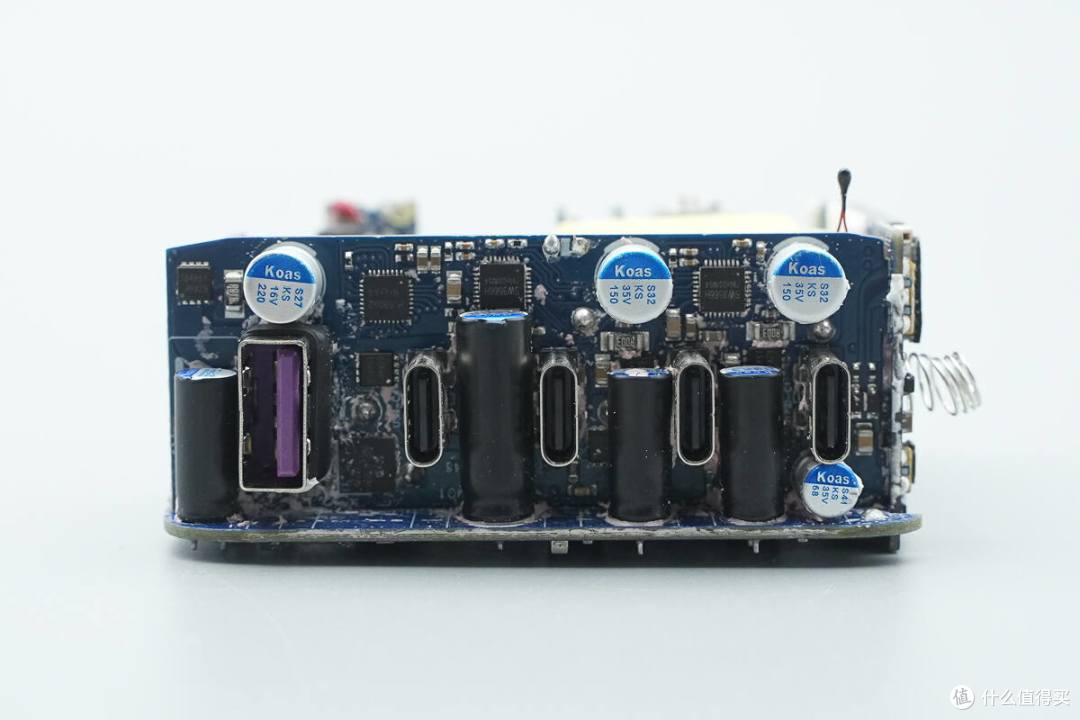

降压小板正面一览，设有降压协议芯片，同步降压开关管，VBUS开关管，协议芯片，同步降压芯片，滤波电容，USB-C和USB-A母座。

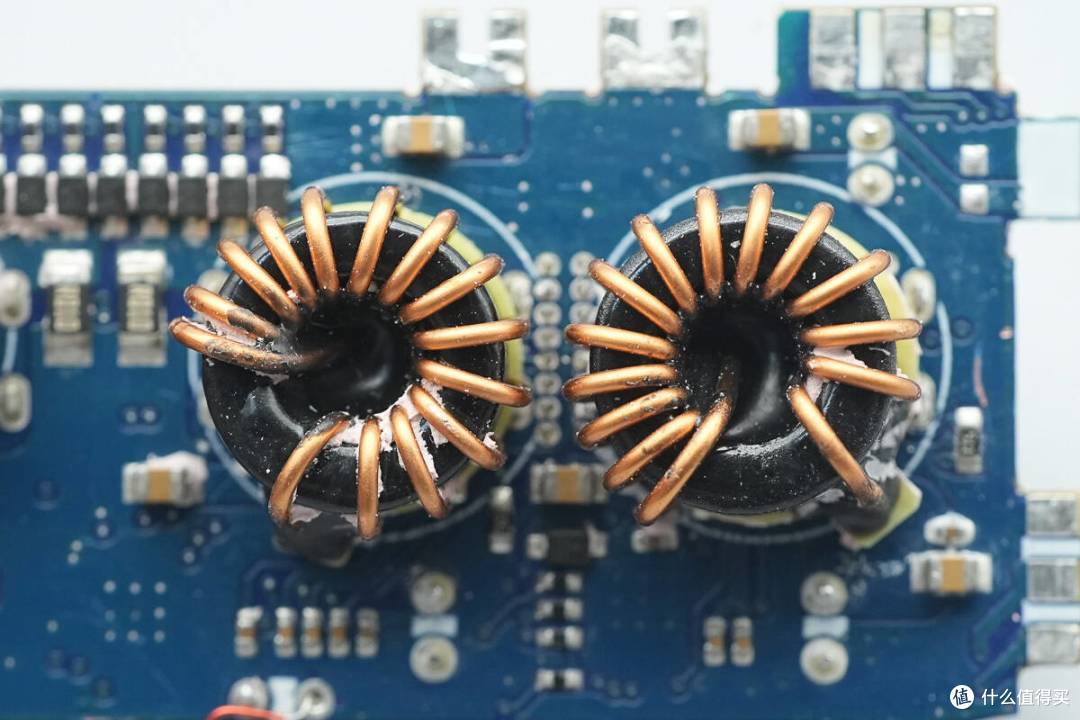

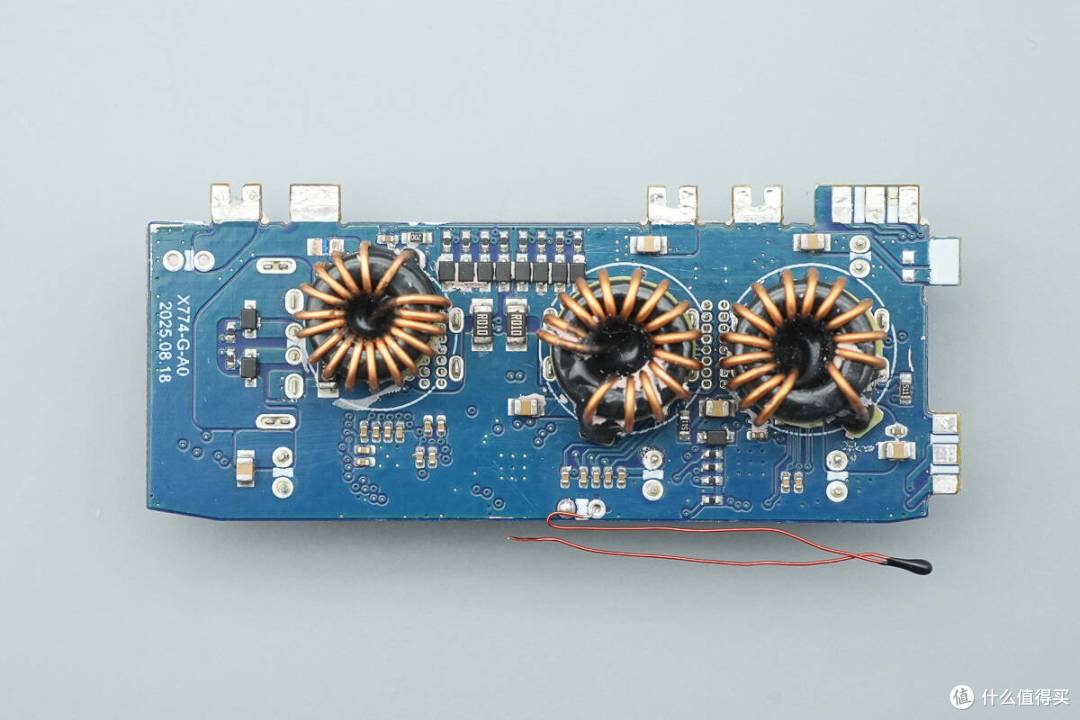

降压小板背面设有三颗降压电感，通过漆包线绕制。

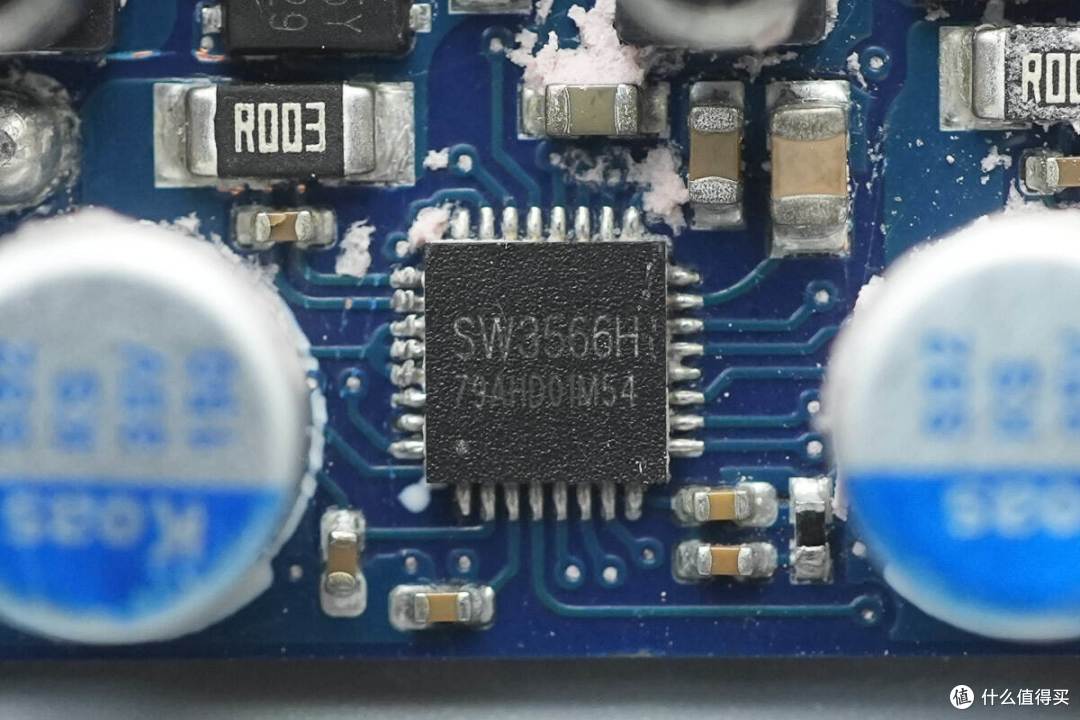

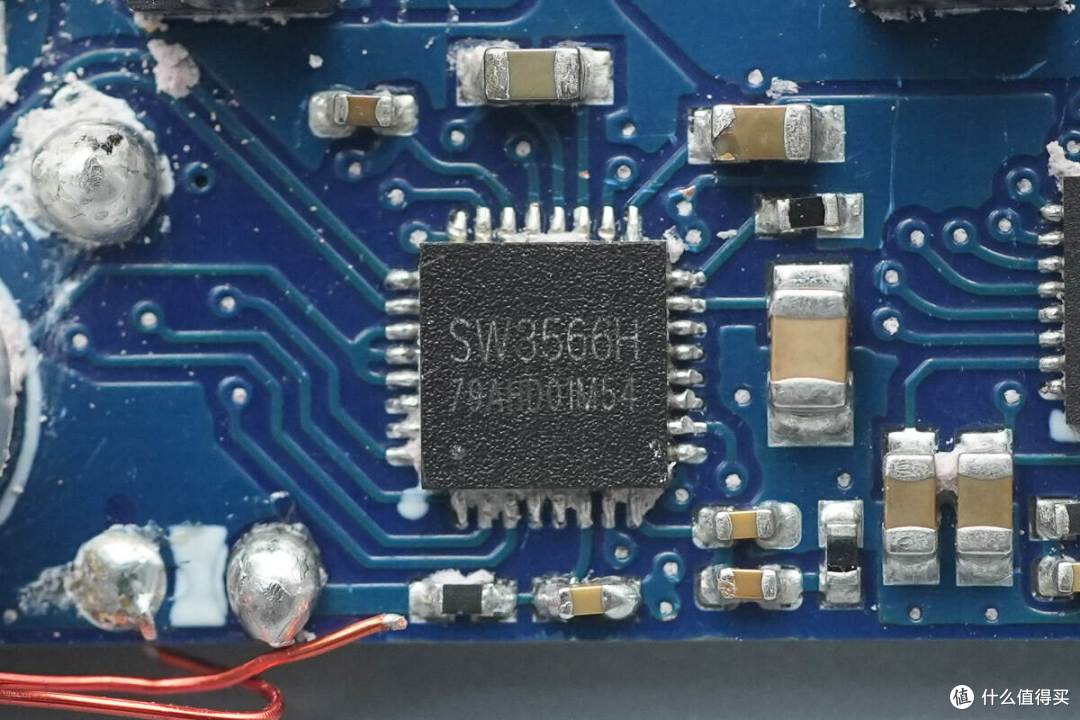

充电器USB-C1接口使用智融SW3566H降压协议芯片，是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。

SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。

SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。

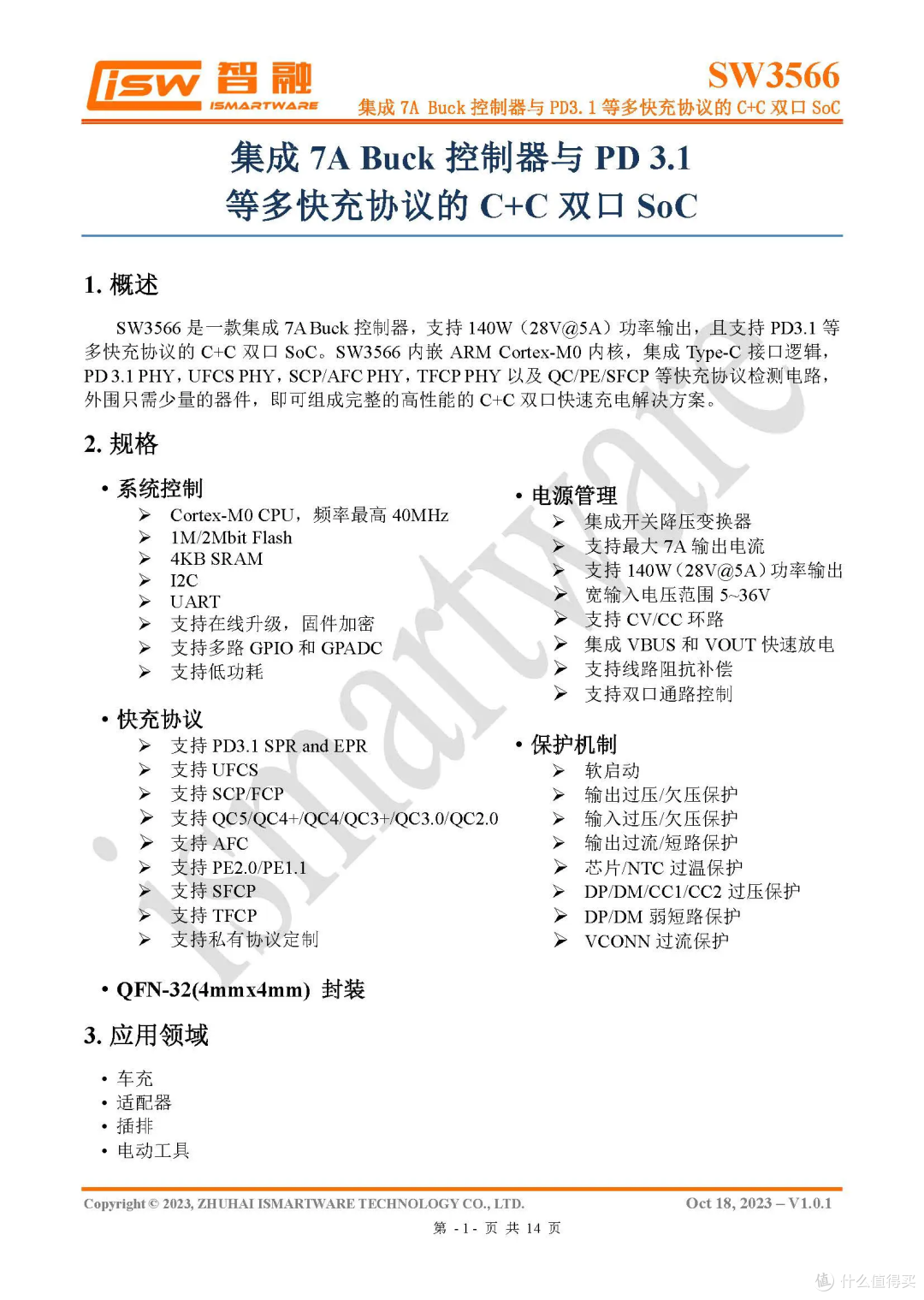

智融科技 SW3566 资料信息。

充电头网拆解了解到，智融SW3566H此前还被安克65W 2C1A氮化镓充电器、公牛240W 3C1A氮化镓桌面充电器、绿联300W 4C1A五口PD氮化镓快充充电器、TOMAX拓玛140W 3C1A氮化镓充电器、古石188W多口桌面充电器、拆解报告：TOMAX拓玛140W 3C1A氮化镓充电器等产品采用，芯片性能质量获客户一致认可。

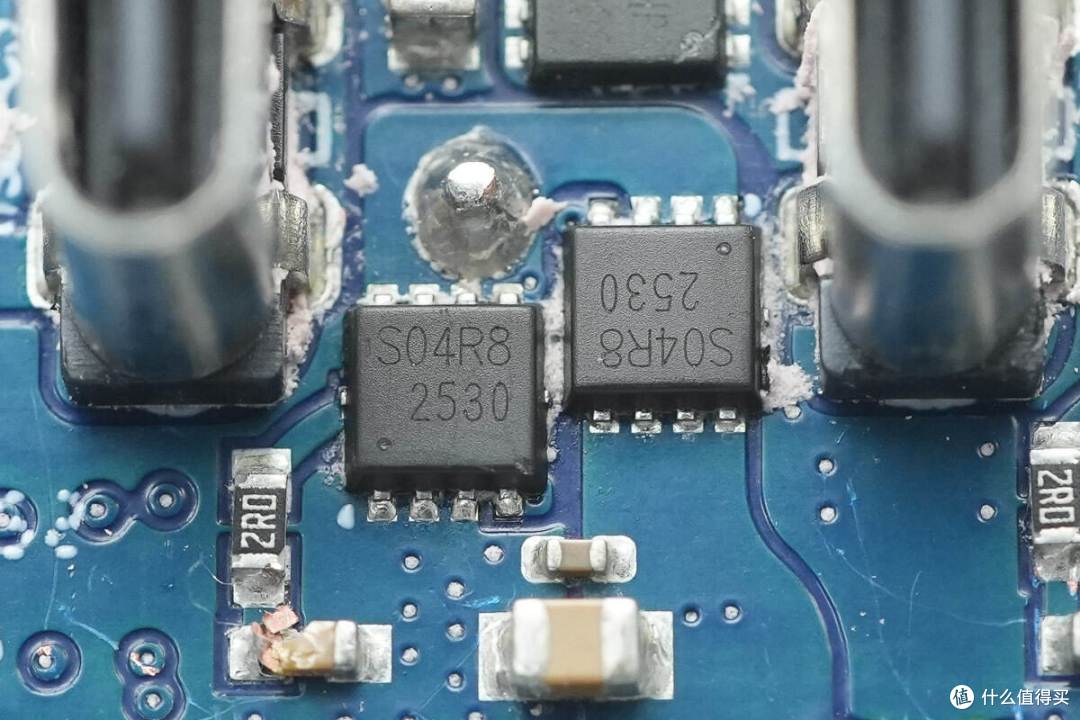

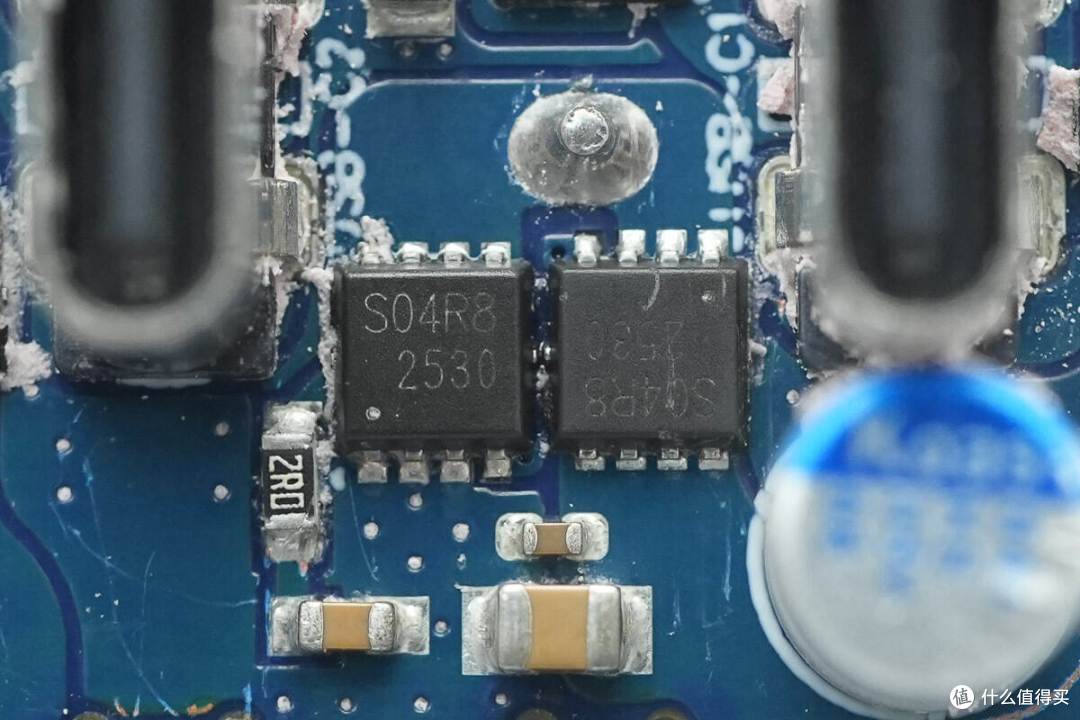

同步降压开关管来自芯导科技，丝印S04R8，型号PSM8PN04R8，NMOS，耐压40V，导阻6.1mΩ，采用PDFN3333-8L封装。

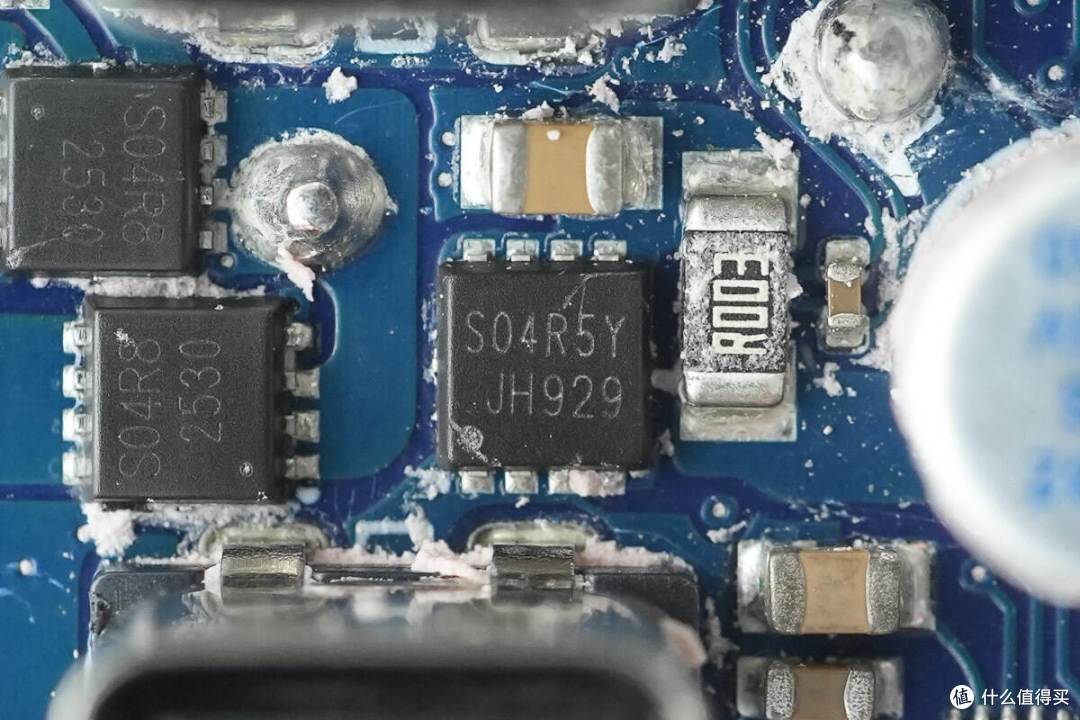

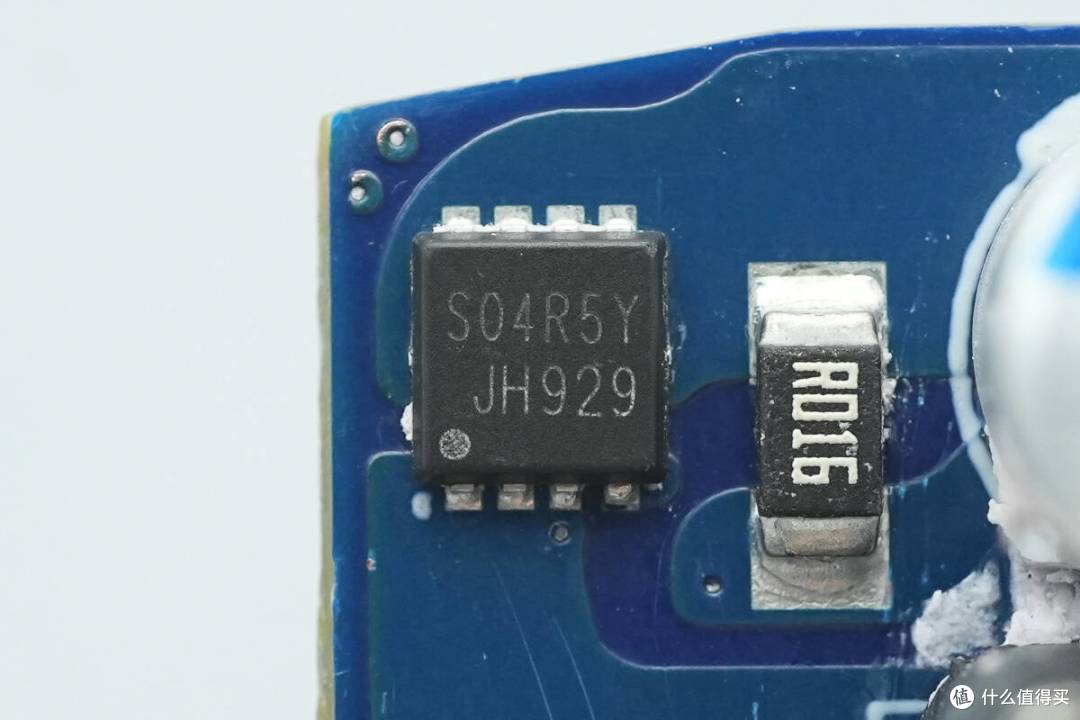

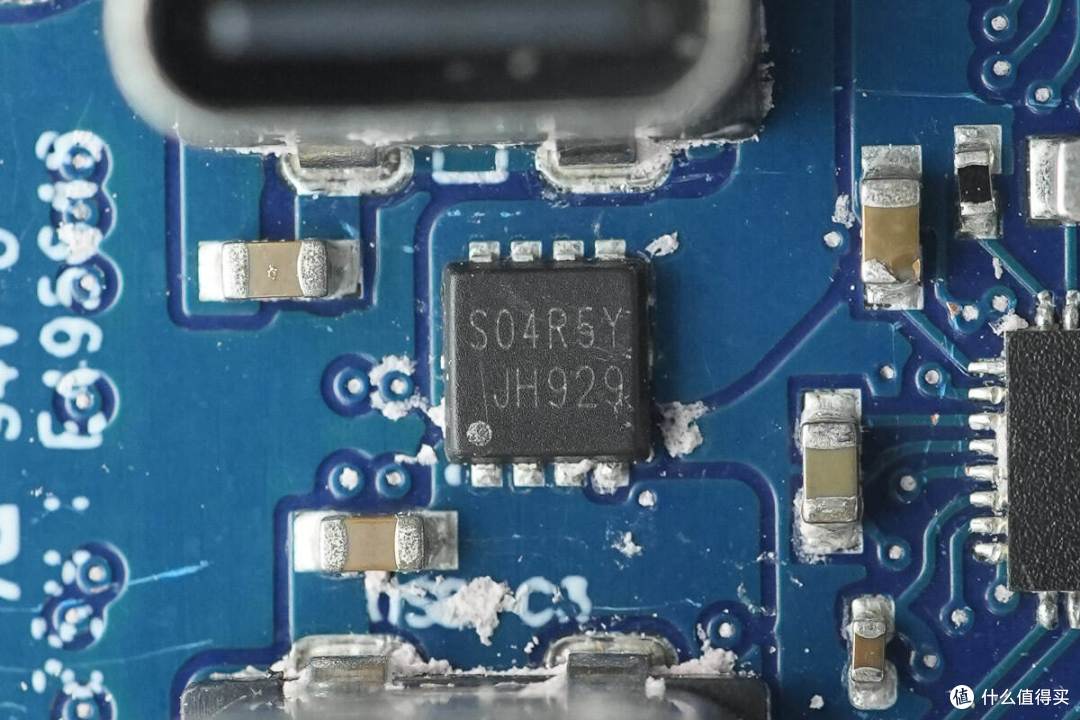

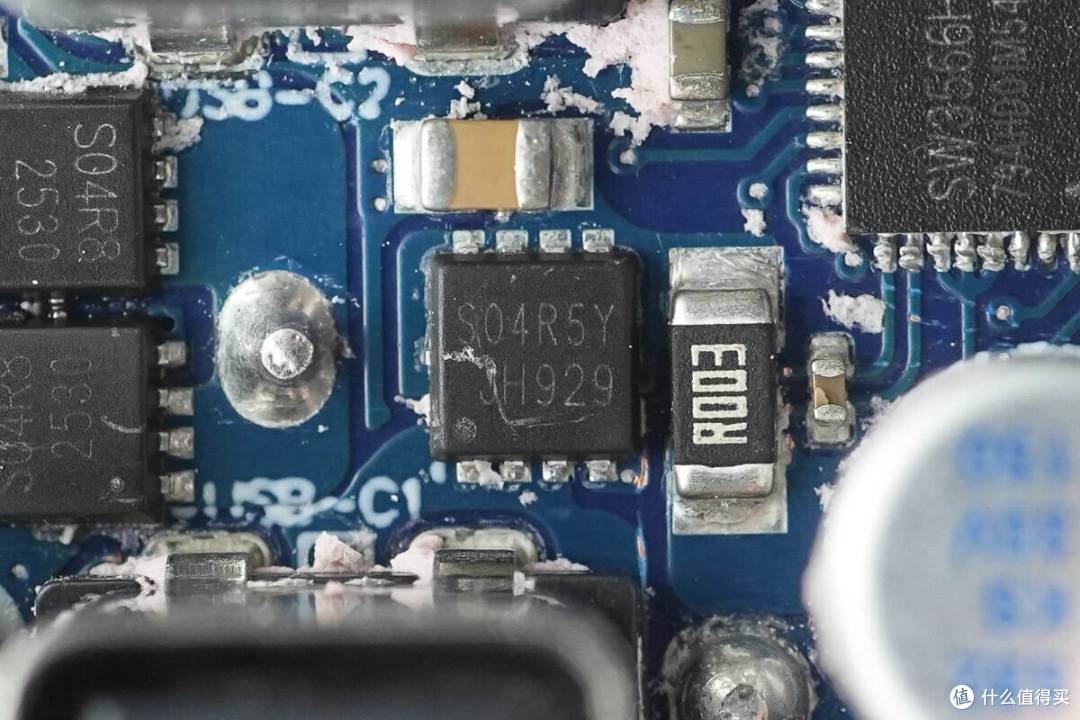

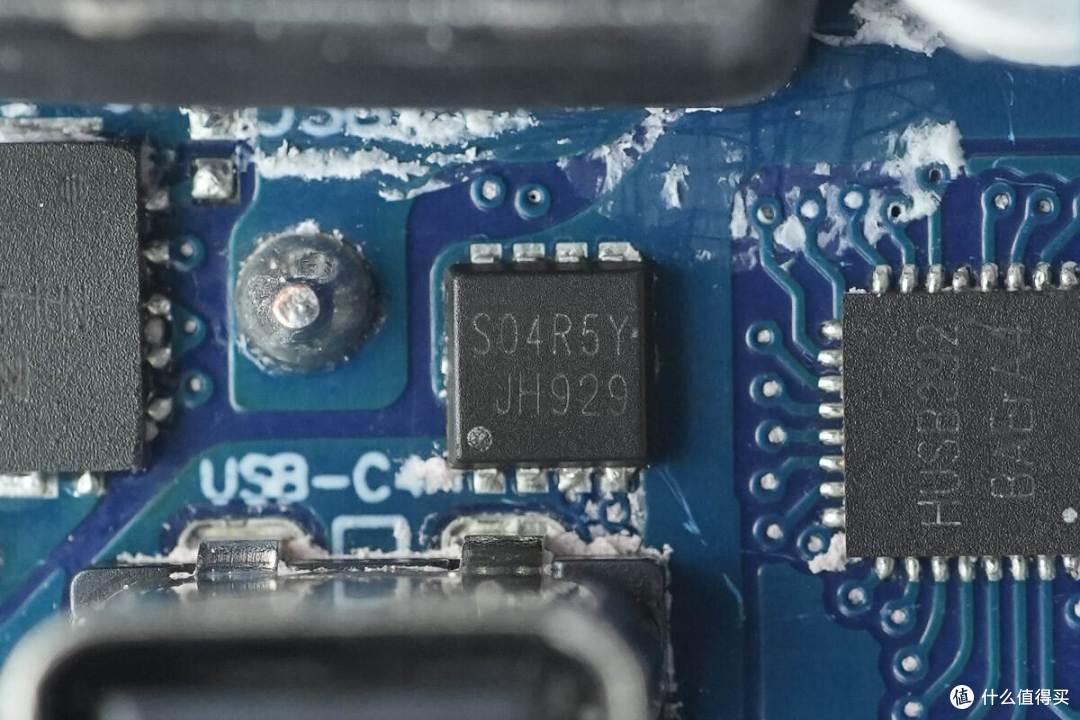

VBUS开关管来自芯导科技，丝印S04R5Y，型号PSM8PN04R5，NMOS，耐压40V，导阻3.9mΩ，采用PDFN3333-8L封装。

USB-C2接口也使用智融科技SW3566H降压协议芯片。

同步降压开关管采用芯导科技PSM8PN04R8。

VBUS开关管采用芯导科技PSM8PN04R5。

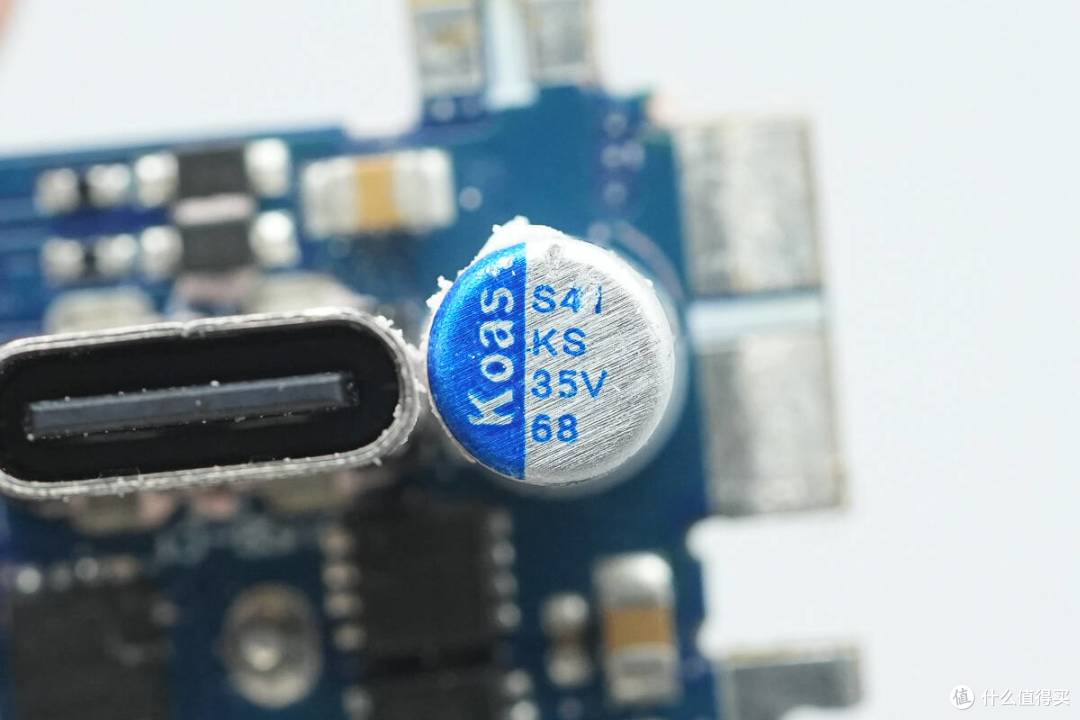

输入滤波电容规格为35V68μF。

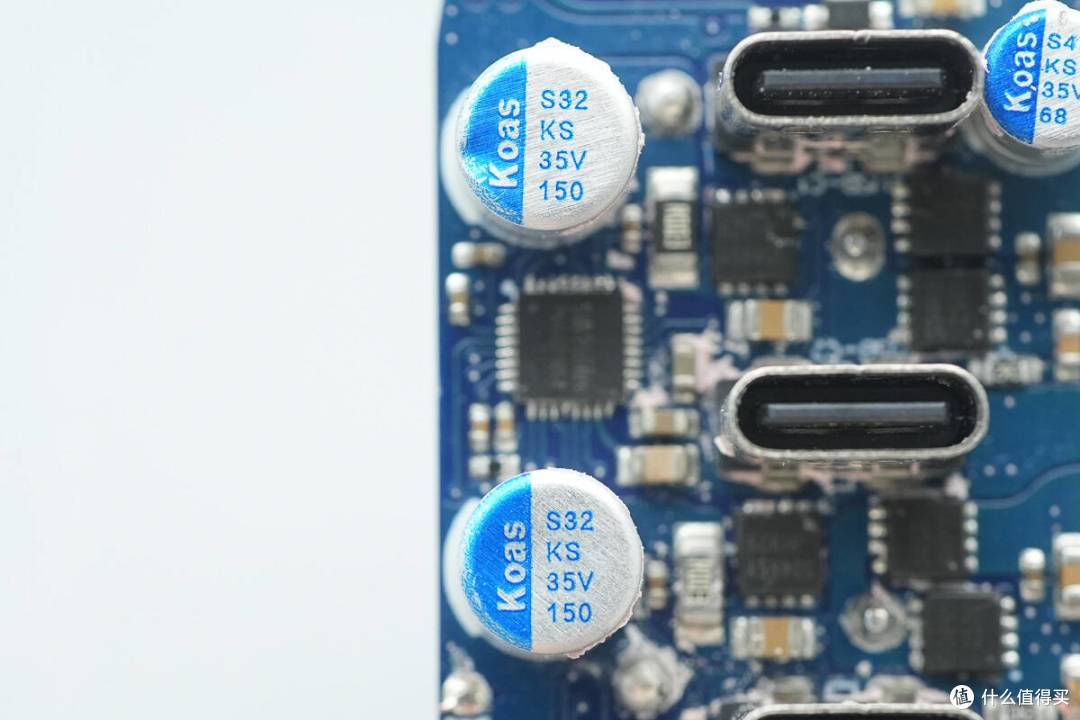

两颗输出滤波电容规格为35V150μF。

降压电感采用漆包线绕制，底部设有电木板绝缘。

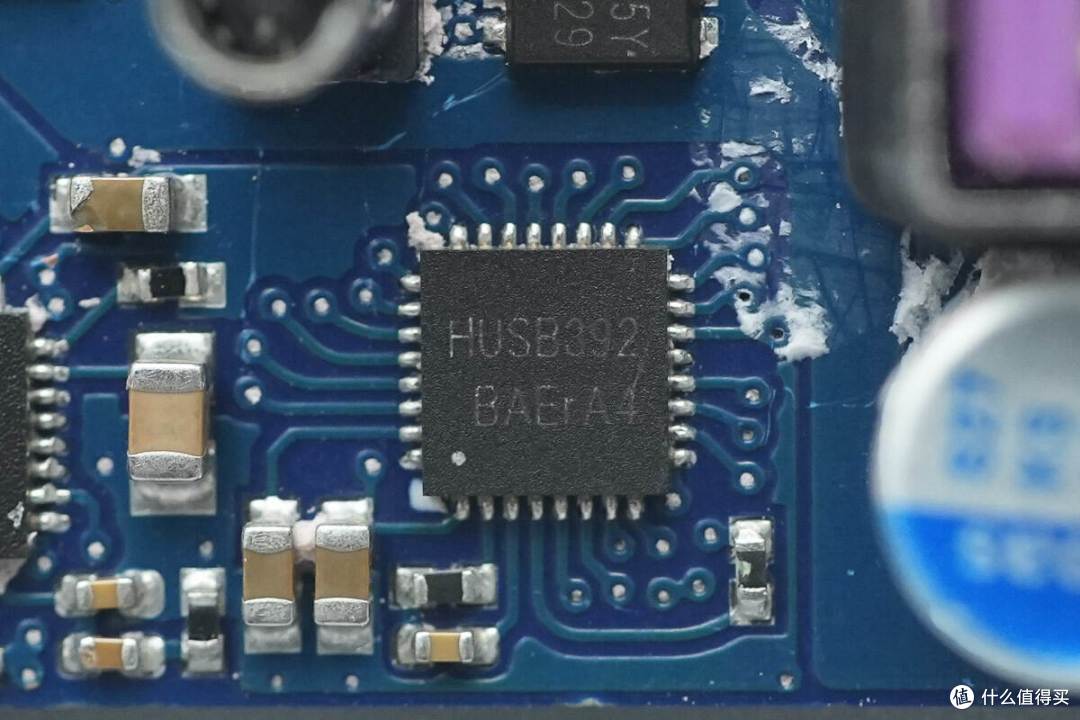

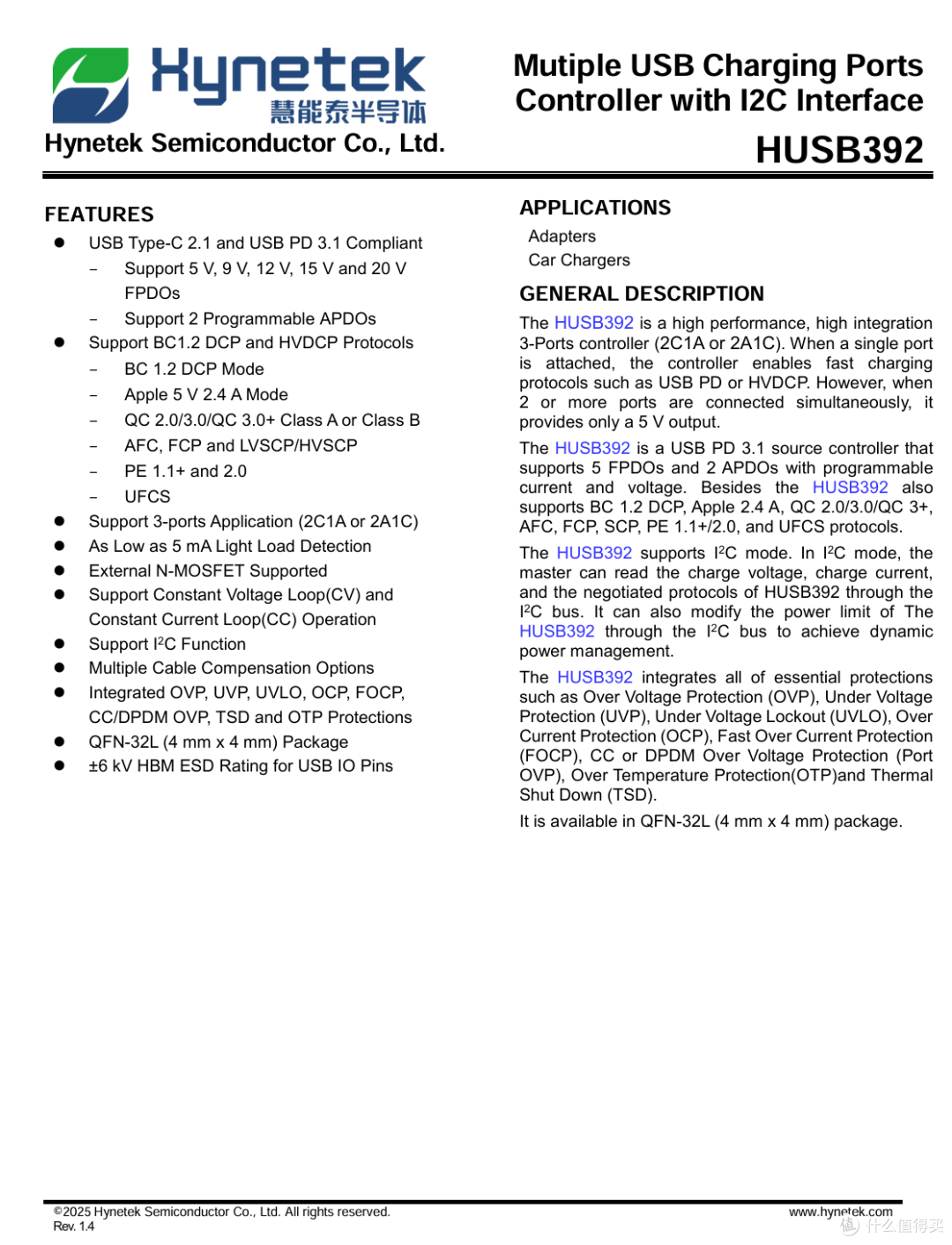

USB-C3/C4/A接口的协议芯片采用慧能泰半导体HUSB392，是一款高性能高集成的3端口控制器，支持18~65W的2C1A或2A1C多口设计。芯片支持PD3.1快充，单口使用时具备快充输出，同时连接两个或三个接口时，输出电压固定为5V。

HUSB392芯片具备I2C接口，支持读取输出电压，输出电流，端口电流和协议状态，并支持通过I2C接口进行功率限制设置。芯片集成过压保护、欠压保护、欠压锁定、过流保护、短路保护、过压保护和过热保护，采用QFN-32L封装。

慧能泰半导体 HUSB392 资料信息。

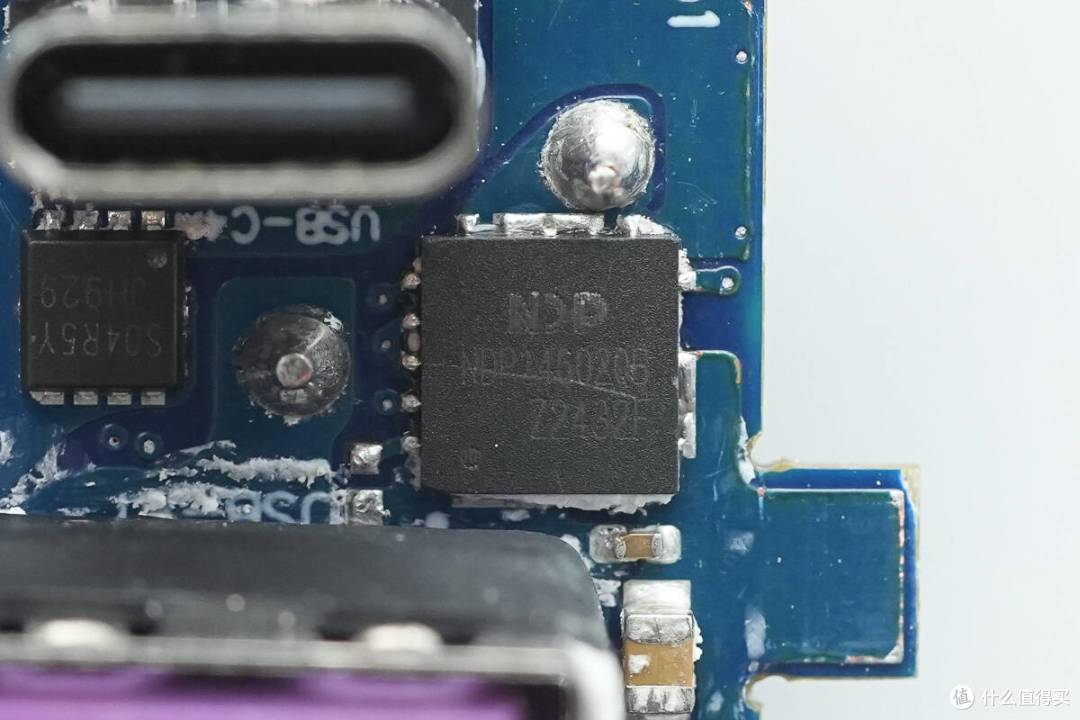

同步降压转换器来自芯潭微电子，型号NDP14602QB，芯片内部集成开关管，支持7.5-37V输入电压，支持6A输出电流，内部集成可调节的线路补偿，支持双通道恒压恒流控制，采用QFN5*5封装。

降压电感采用漆包线绕制。

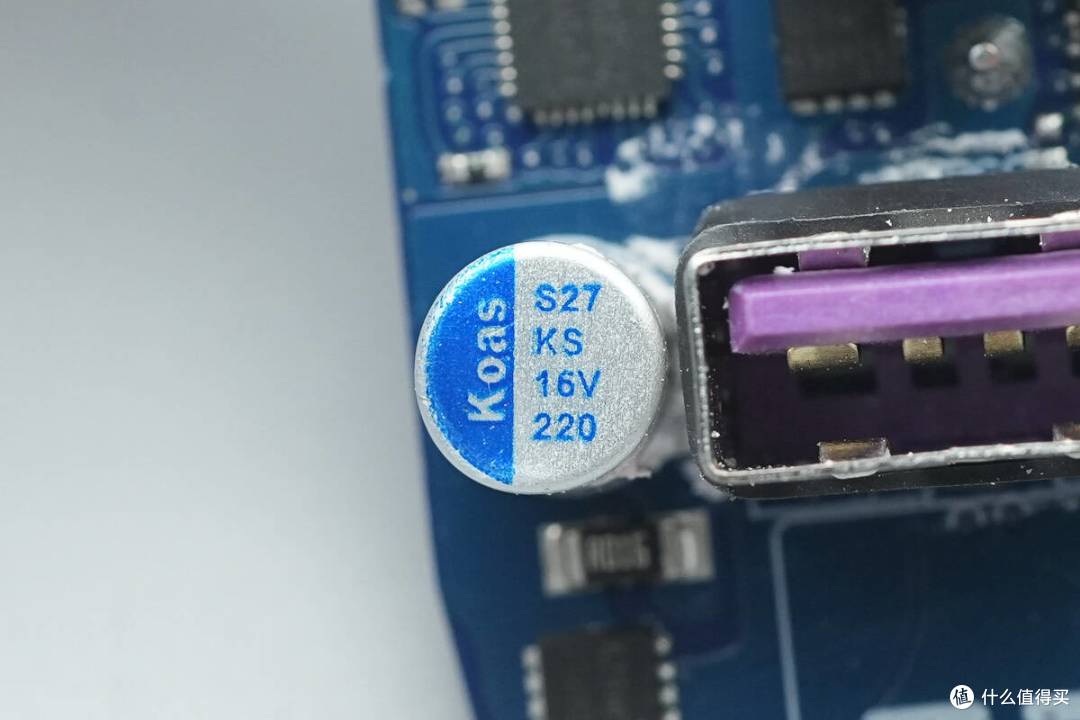

滤波电容规格为16V220μF。

USB-C3接口VBUS开关管采用芯导科技PSM8PN04R5。

USB-C4接口VBUS开关管采用芯导科技PSM8PN04R5。

USB-A接口VBUS开关管采用芯导科技PSM8PN04R5。

USB-C接口采用过孔焊接固定，黑色舌片不漏铜。

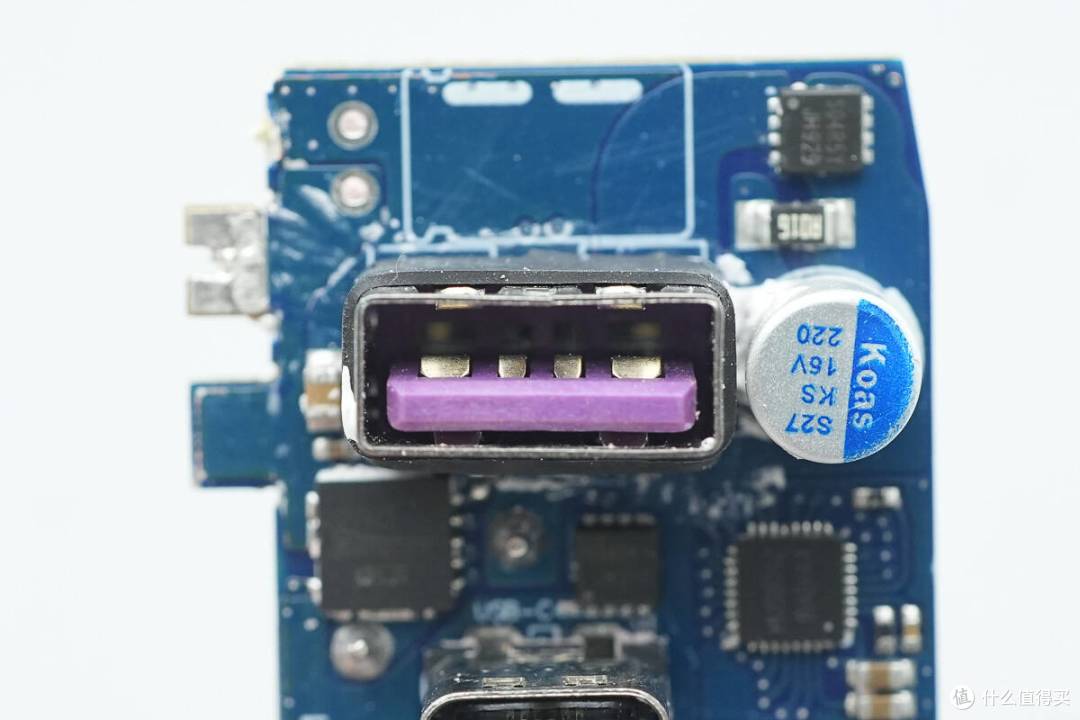

USB-A接口采用紫色胶芯，正负极加宽设计。

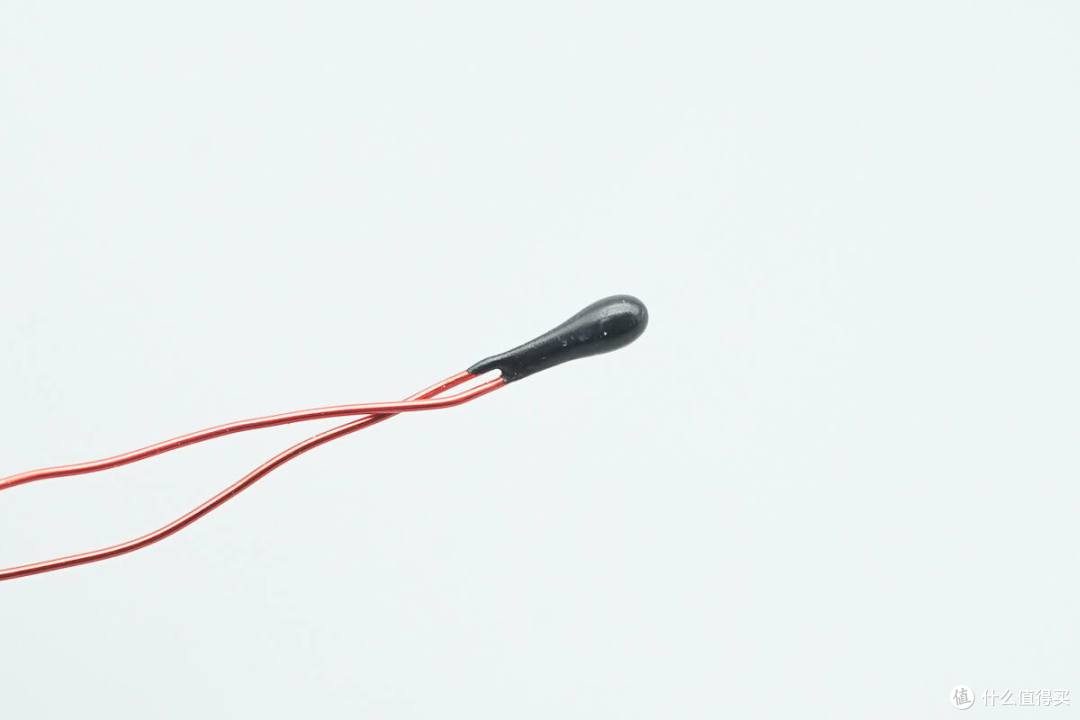

热敏电阻用于检测充电器内部温度。

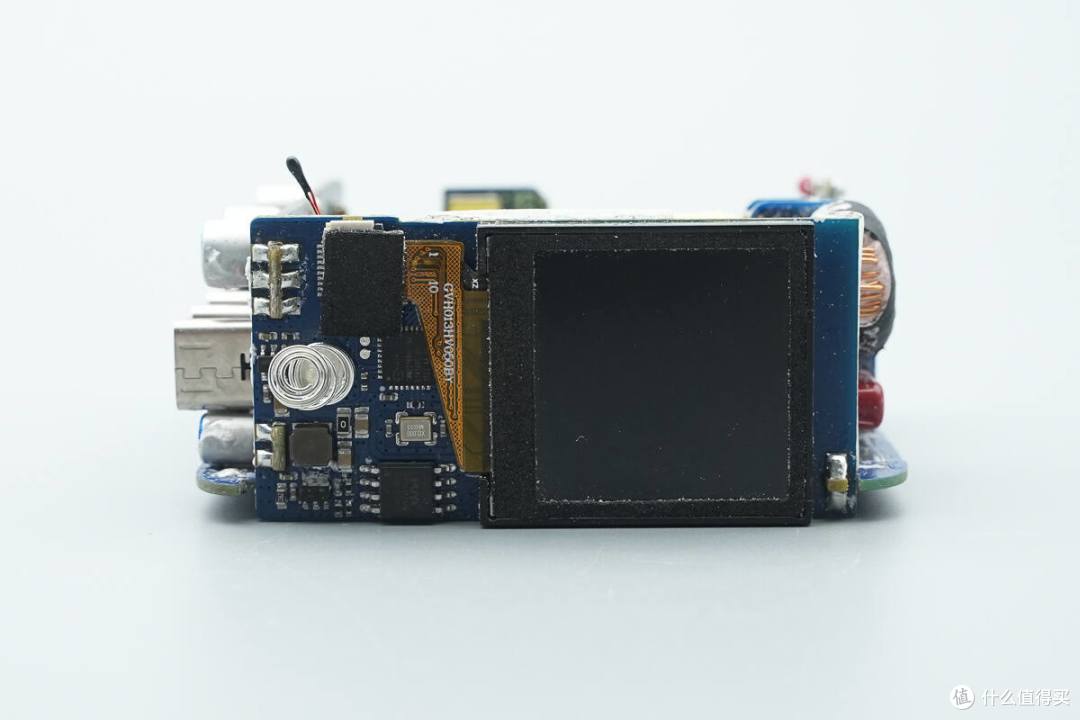

PCBA模块侧面设有显示屏幕小板。

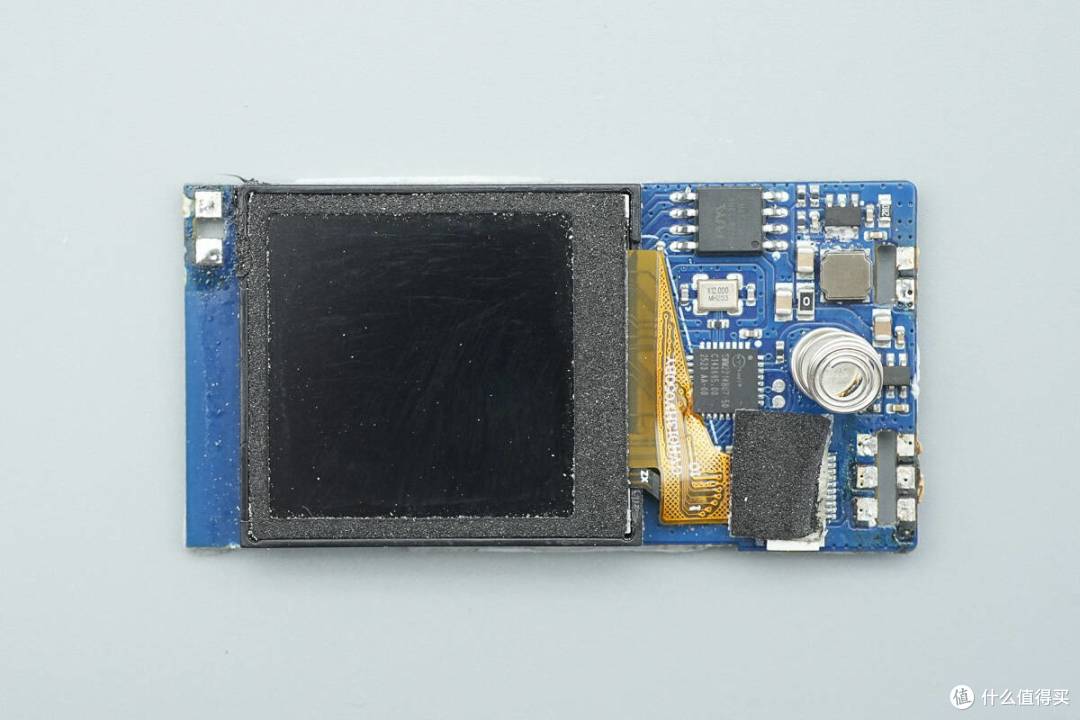

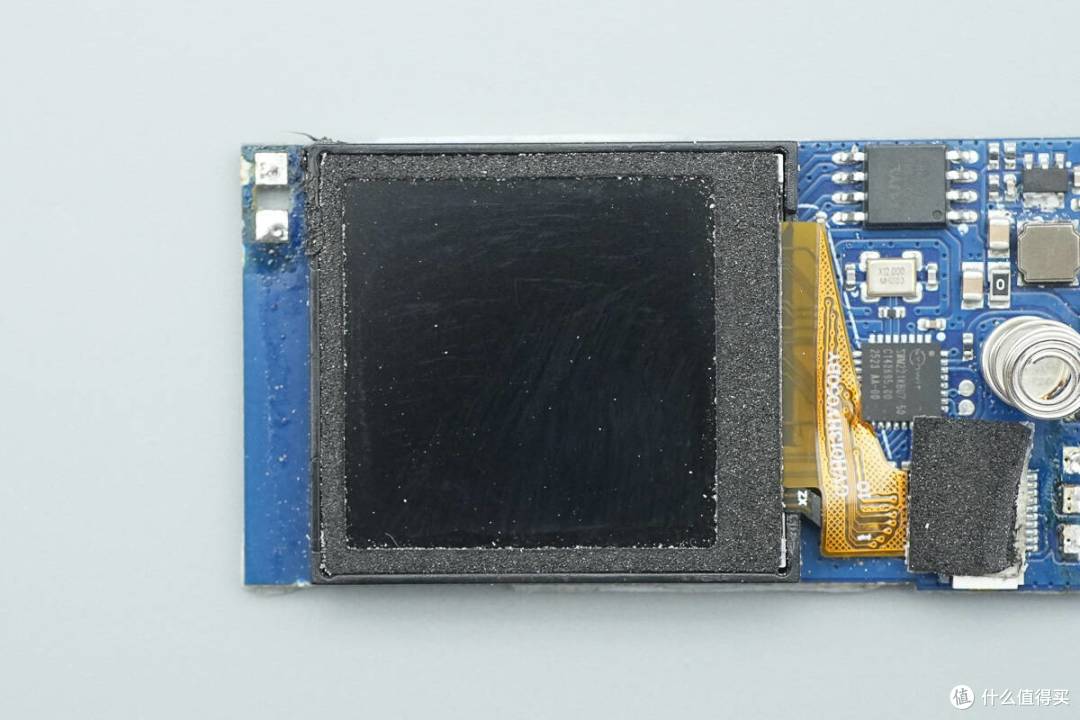

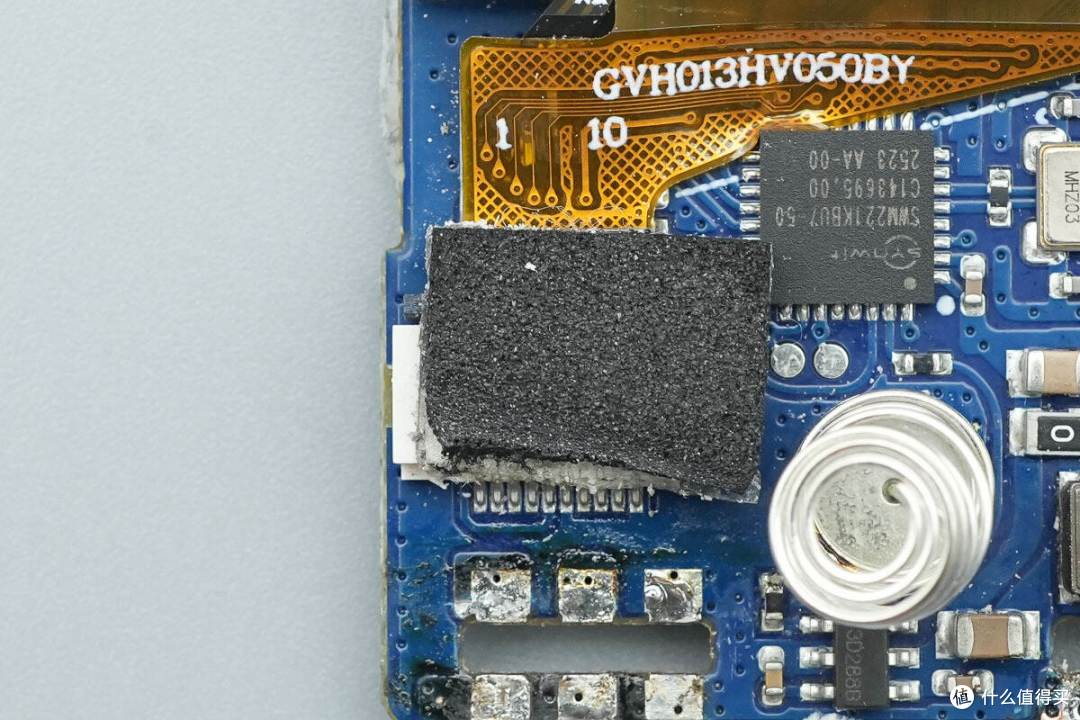

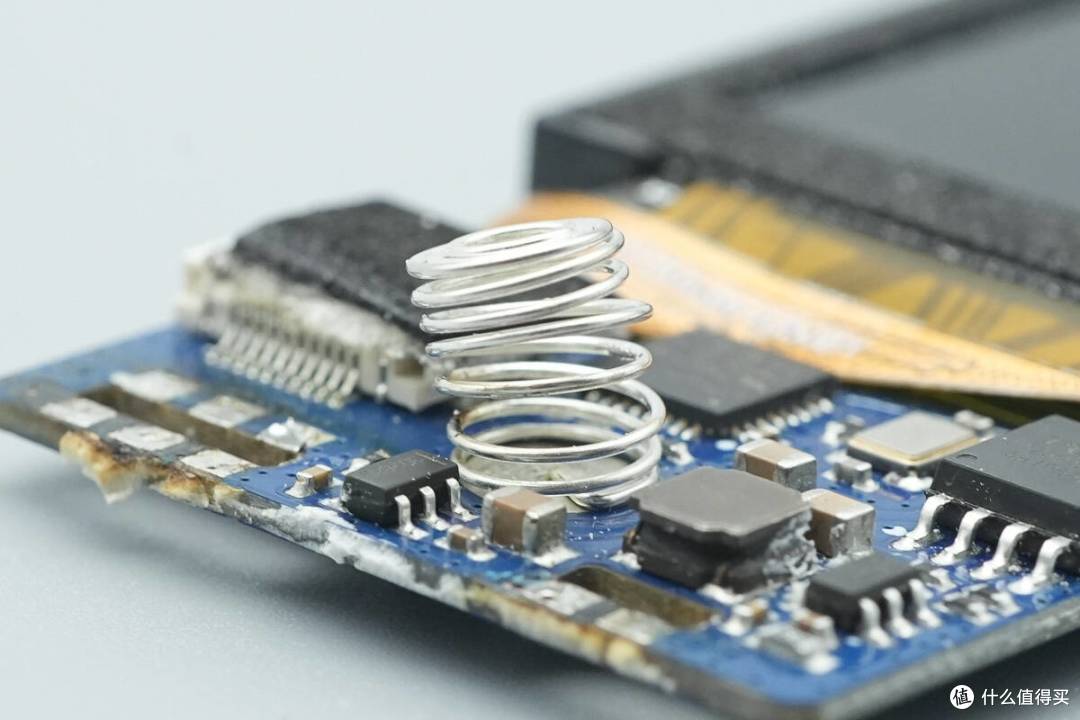

小板正面设有屏幕，MCU，存储器，触摸检测芯片和降压芯片。

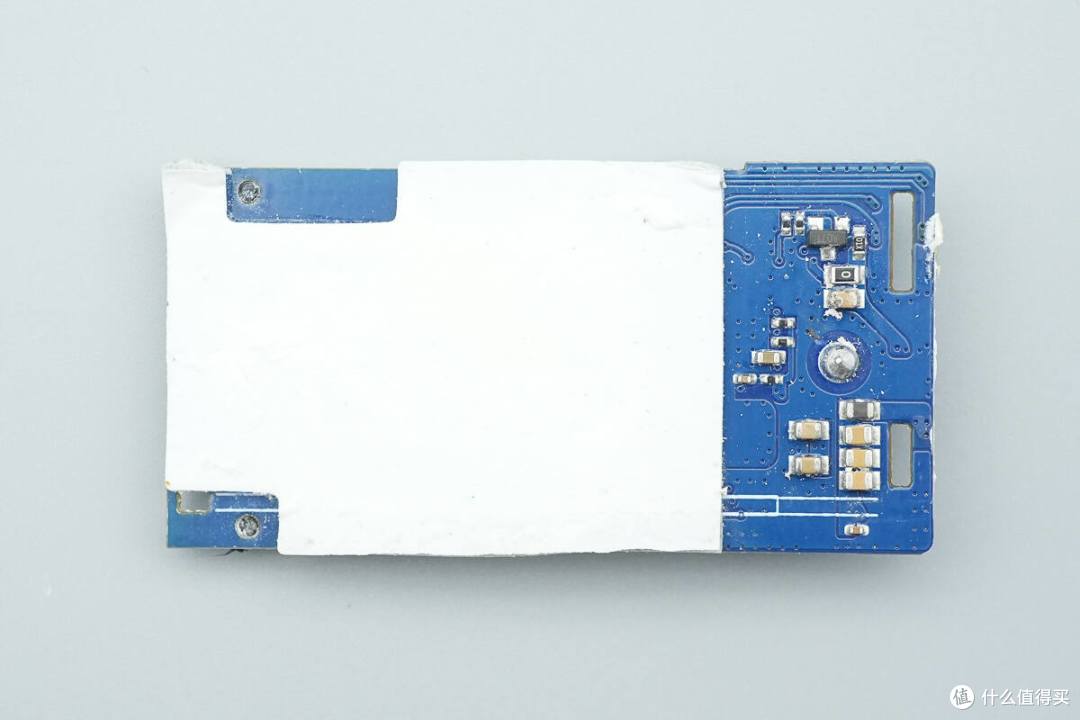

小板另一面粘贴缓冲泡棉。

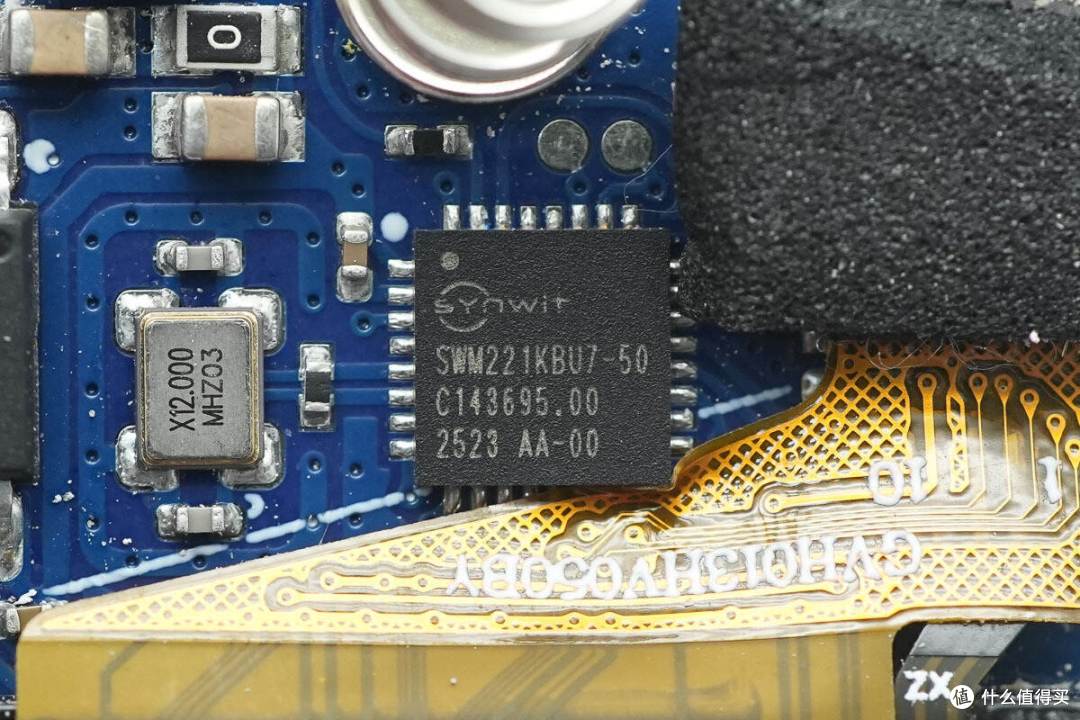

用于屏幕驱动的MCU来自华芯微特，型号SWM221KBU7-50，芯片内部集成32位ARM Cortex-M0内核，主频72MHz，支持2.2-5.5V工作电压，集成128KB FLASH和8KB SRAM，具备UART接口，USART接口，I2C接口，SPI接口和QSPI接口，采用QFN32封装。

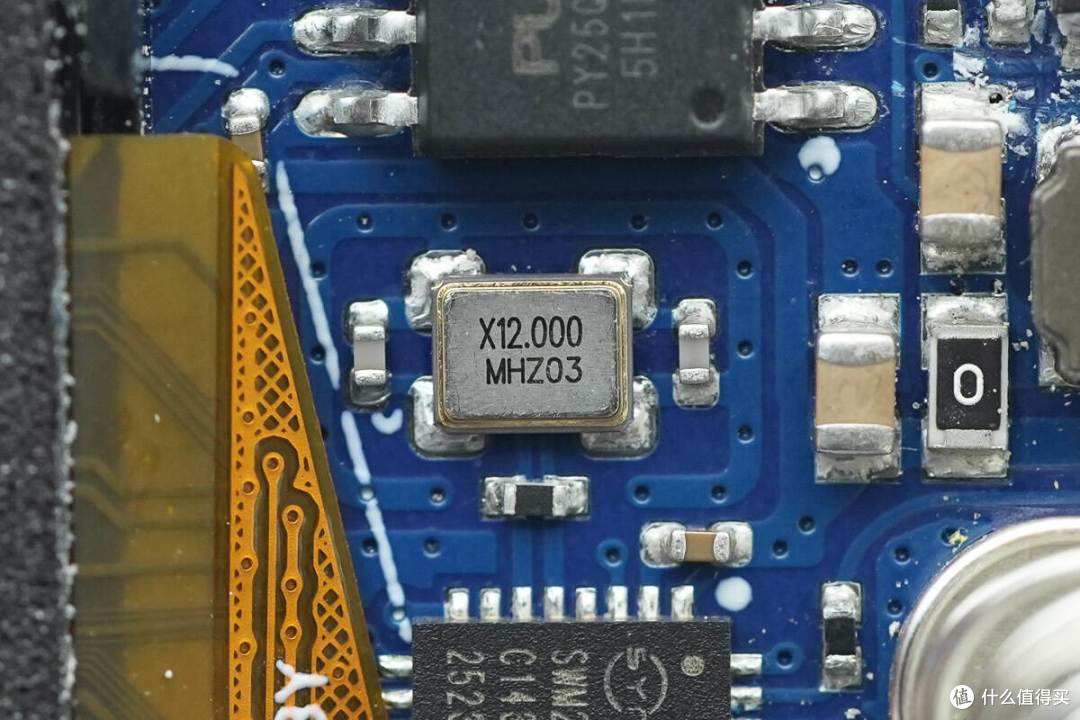

12.000MHz贴片晶振特写。

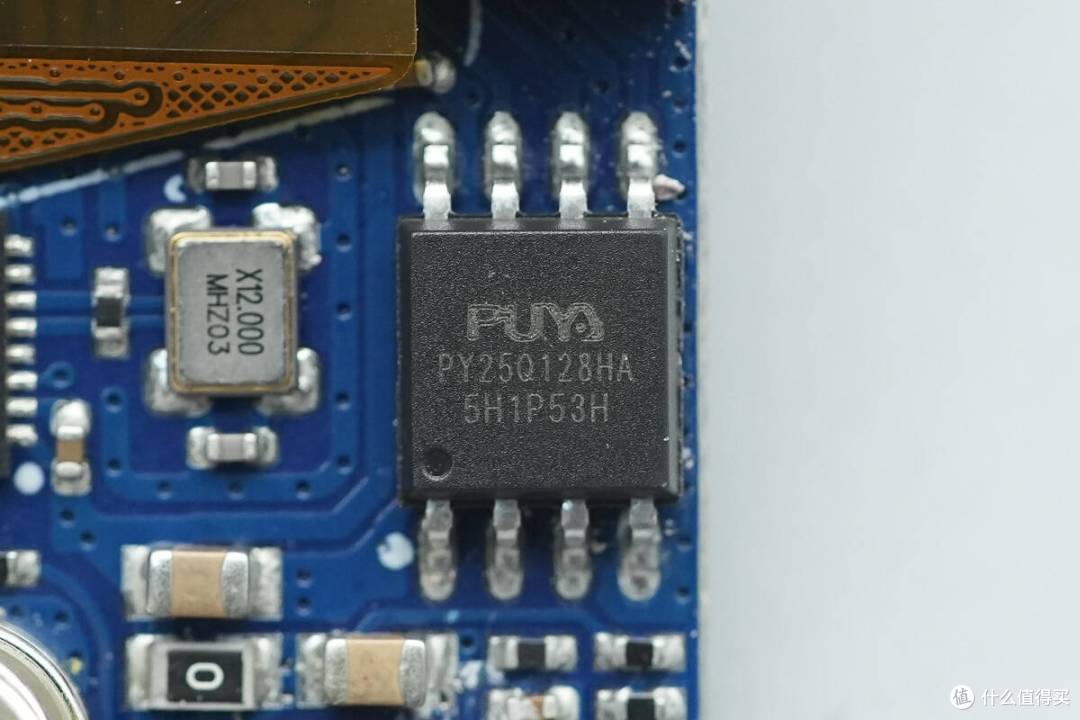

存储器来自普冉，型号PY25Q128HA，容量为128MB，支持2.7-3.6V工作电压范围，采用SOP8封装。

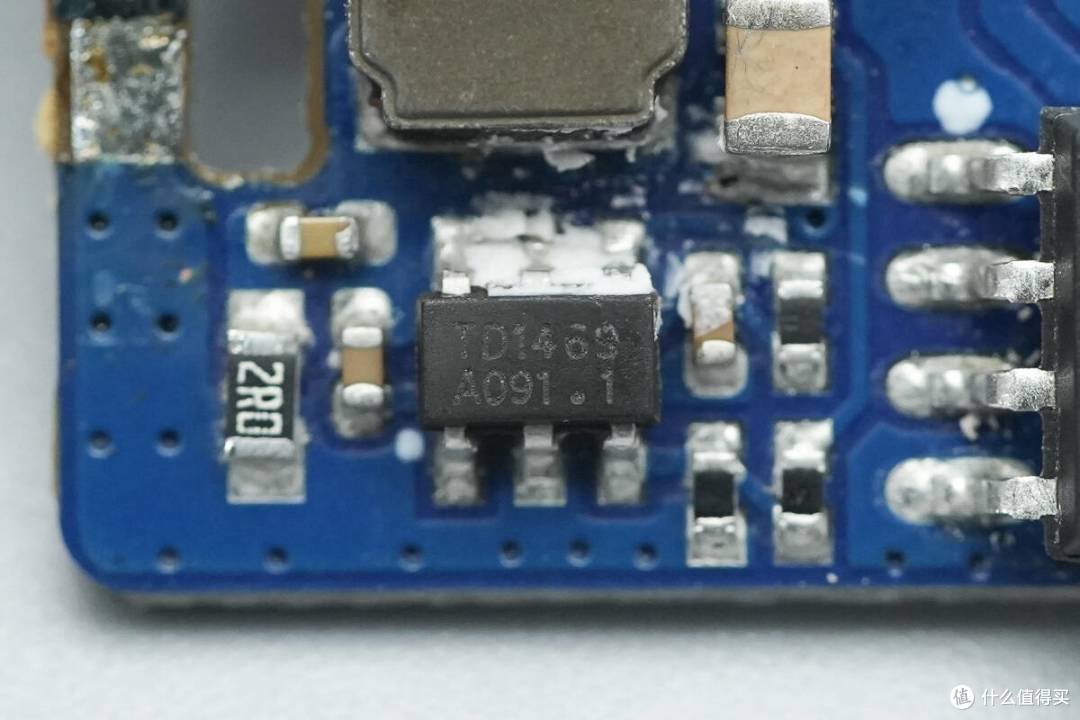

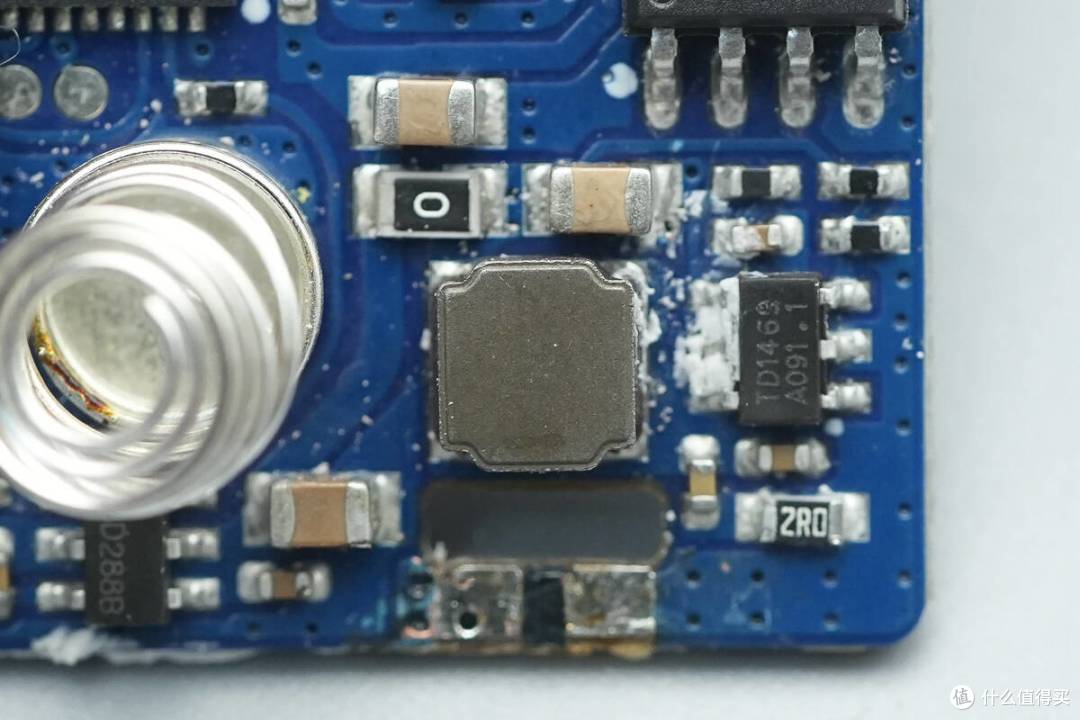

降压芯片来自泰德，型号TD1469，是一颗7-40V输入电压的同步降压转换器，芯片内置开关管，开关频率1.2MHz，输出电流800mA，内置过热保护和过电流保护，采用SOT-23-6封装。

贴片降压电感特写。

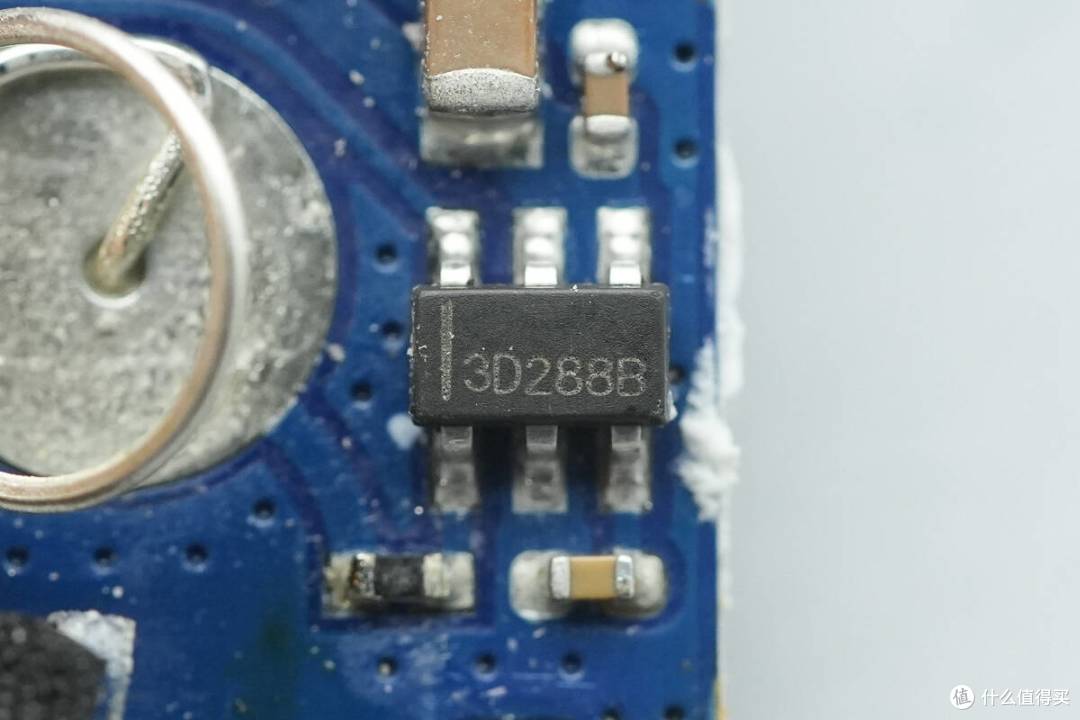

触摸芯片丝印3D288B，采用SOT23封装。

触摸弹簧特写。

屏幕边缘设有密封泡棉。

屏幕通过排线连接。

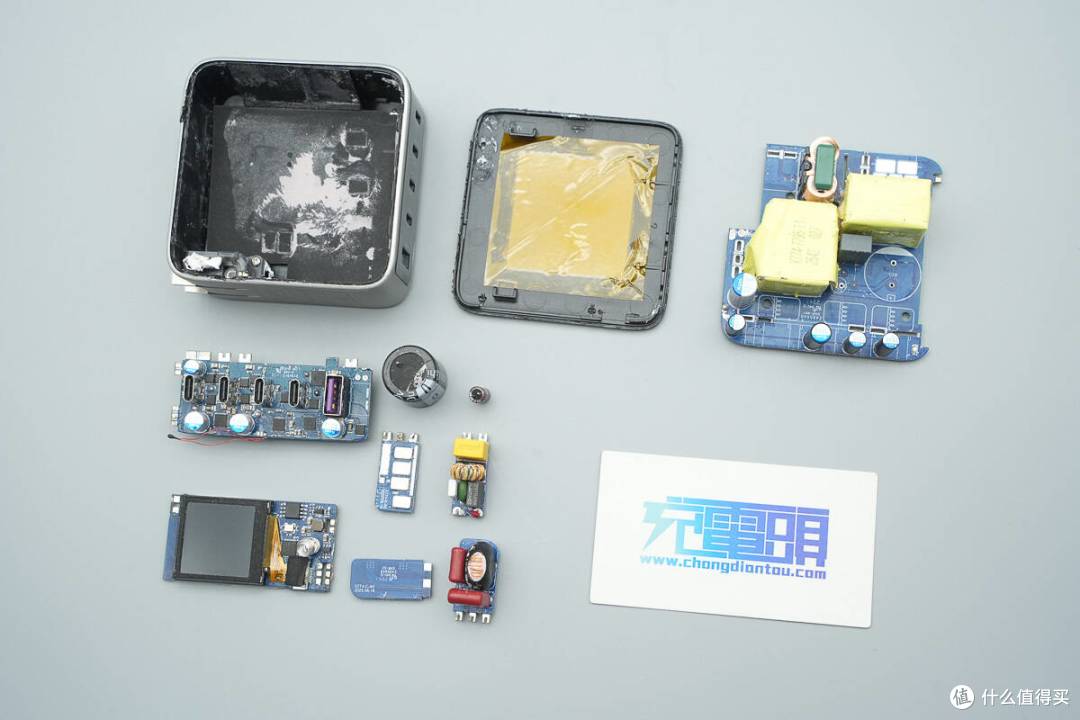

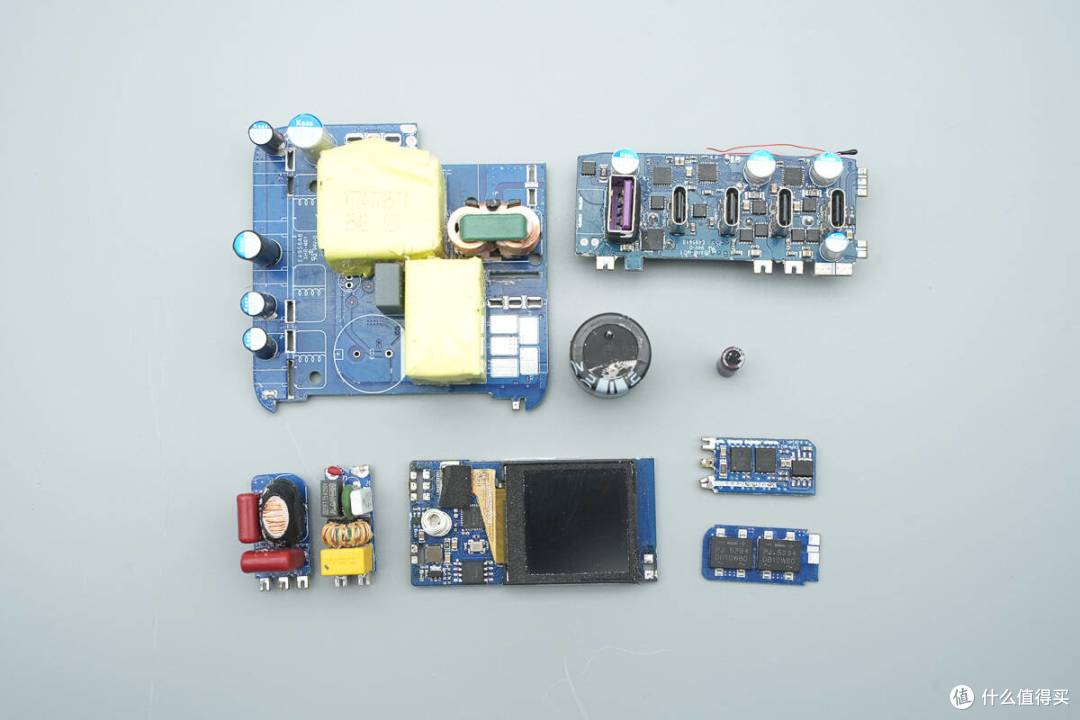

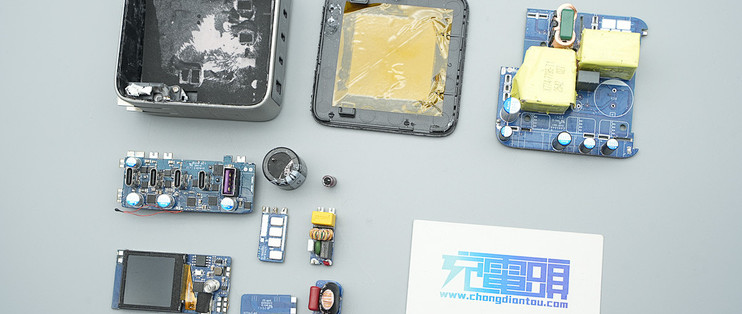

全部拆解一览，来张全家福。

充电头网拆解总结

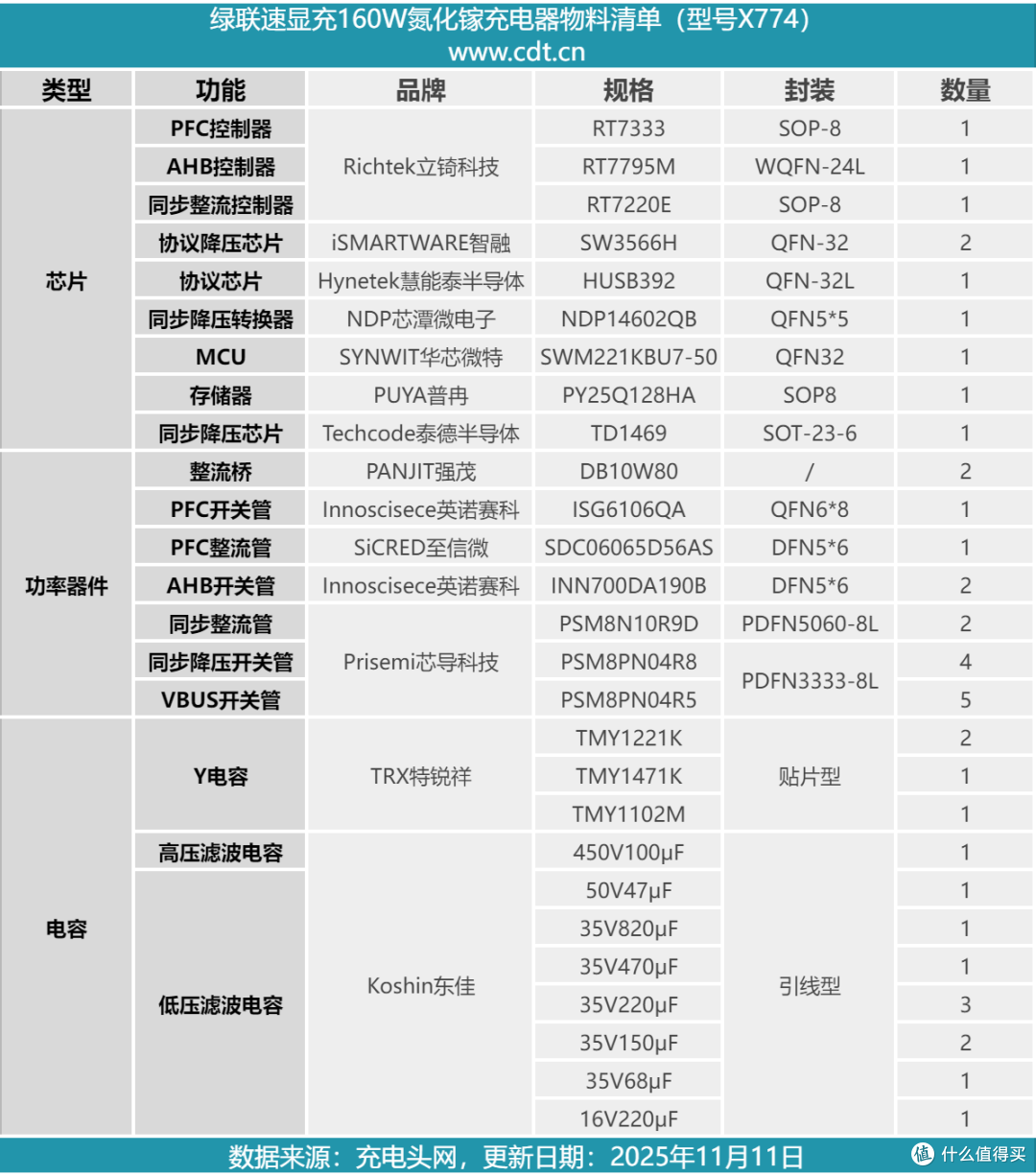

最后附上绿联速显充160W氮化镓充电器的核心器件清单，方便大家查阅。

绿联速显充多口氮化镓充电器设有LCD屏幕，通过触摸按键控制，可显示充电器总输出功率和多口功率分配显示，并支持充电协议显示，直观了解设备充电状态。充电器具备4C1A接口，总输出功率为160W。其中两个USB-C接口支持140W PD3.1快充，支持功率盲插和功率自动分配，满足多个设备同时充电需求。

充电头网通过拆解了解到，绿联速显充多口氮化镓充电器内部采用多块小板焊接组成，电源采用PFC+AHB+同步整流架构，开关电源方案来自立锜科技，使用RT7333 PFC控制器搭配RT7795M AHB控制器和RT7220E同步整流控制器。

PFC采用英诺赛科ISG6106QA氮化镓功率芯片，搭配使用至信微SDC06054D56AS碳化硅二极管，AHB开关管采用英诺赛科INN700DA190B氮化镓开关管，使用芯导科技PSN8N10R9D同步整流管。

用于USB-C1和C2接口的降压协议芯片使用智融科技SW3566H，USB-C3接口协议芯片采用慧能泰半导体HUSB392，搭配使用芯潭微NDP14602QB同步降压转换器。充电器高压滤波电容和固态电容均来自东佳，PCBA模块通过高性能导热胶灌封，提升散热能力和可靠性，内部做工和用料扎实可靠。
