新能源汽车的稳定运行，离不开高压与低压系统的精密协作。DC-DC转换器正是这两大系统间的关键桥梁。本文将深入剖析其结构原理，揭示如何将高压电转化为车辆所需的低压电，并点明其核心部件的故障风险。
智能速览
DC-DC转换器负责将高压直流电转换为14V低压电，为低压系统供电。
其内部结构包含EMI保护电路、四个MOS管和BUCK电路等核心部件。
四个MOS管因兼顾斩波与整流功能，是故障率相对较高的关键元件。
其工作原理是“斩波-降压-整流-滤波”四步走的能量转换流程。
精华内容
为了全面把握DC-DC转换器，需要从它的功能定位、内部构造到工作原理进行系统性拆解。这不仅能知其然，更能知其所以然。
高压转低压
在新能源汽车中，虽然驱动电机等核心部件使用高压电，但车灯、仪表、电动座椅及控制系统仍依赖传统的12V或14V低压电。更重要的是，高压系统的通断（如接触器的闭合）是由低压电信号控制的。

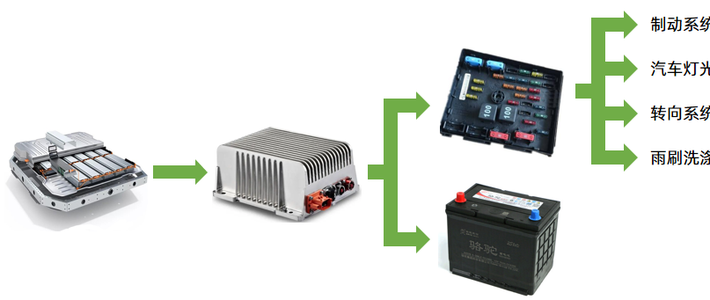

因此，一旦低压系统失效，整车将陷入瘫痪。DC-DC转换器的作用，就是将动力电池的高压直流电（如400V）转换为稳定的14V低压直流电，持续为低压电池充电，并为全车低压用电设备供电。
关键构成
DC-DC转换器通常与车载充电机集成在同一块控制器板上。其结构相对清晰：高压直流电首先进入EMI保护电路，进行稳压和滤波处理，以保证后续电路工作的稳定性。
随后，电流被送至四个核心的MOS管。这四个MOS管负责将输入的高压直流电“斩波”成高压交流电。值得注意的是，这四个MOS管是多面手，在车辆充电时，它们又承担起整流的任务。由于工作强度大，它们是转换器中故障率相对较高的部件。
转换流程
整个DC-DC转换过程是一个精密的能量形态转换链。首先，高压直流电通过MOS管的开关作用，被斩波为高压交流电。
接着，这个高压交流电进入BUCK降压电路，将其电压降低至所需的低压水平，变成低压交流电。然后，整流管将低压交流电重新转换为脉动的低压直流电。最后，经过电容的滤波作用，消除脉动，输出平滑稳定的14V低压直流电，供给全车使用。
DC-DC转换器虽小，却是维系新能源汽车整车稳定运行的核心枢纽。理解其结构与原理，不仅是知识点的补充，更为诊断车辆相关电气故障提供了清晰思路。未来，该部件的效率与可靠性将是技术竞争的关键。
