今天分享我家的网络拓扑设计！这套方案完美解决了弱电箱散热差、信号屏蔽、智能家居卡顿等痛点，特别适合对网络稳定性、NAS存储、智能家居联动有高要求的朋友，直接抄作业！

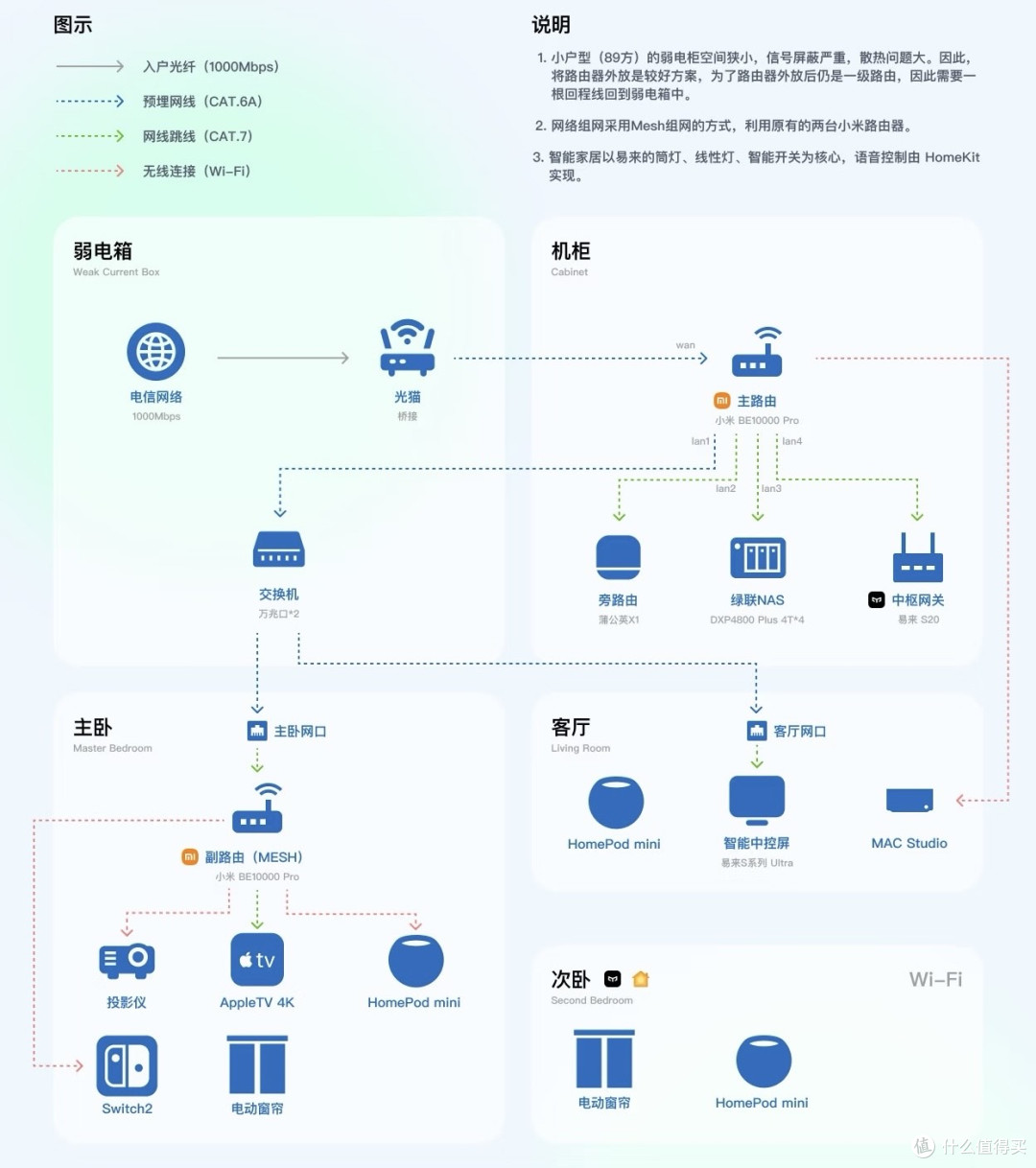

✅核心架构：Mesh组网（有线回程）

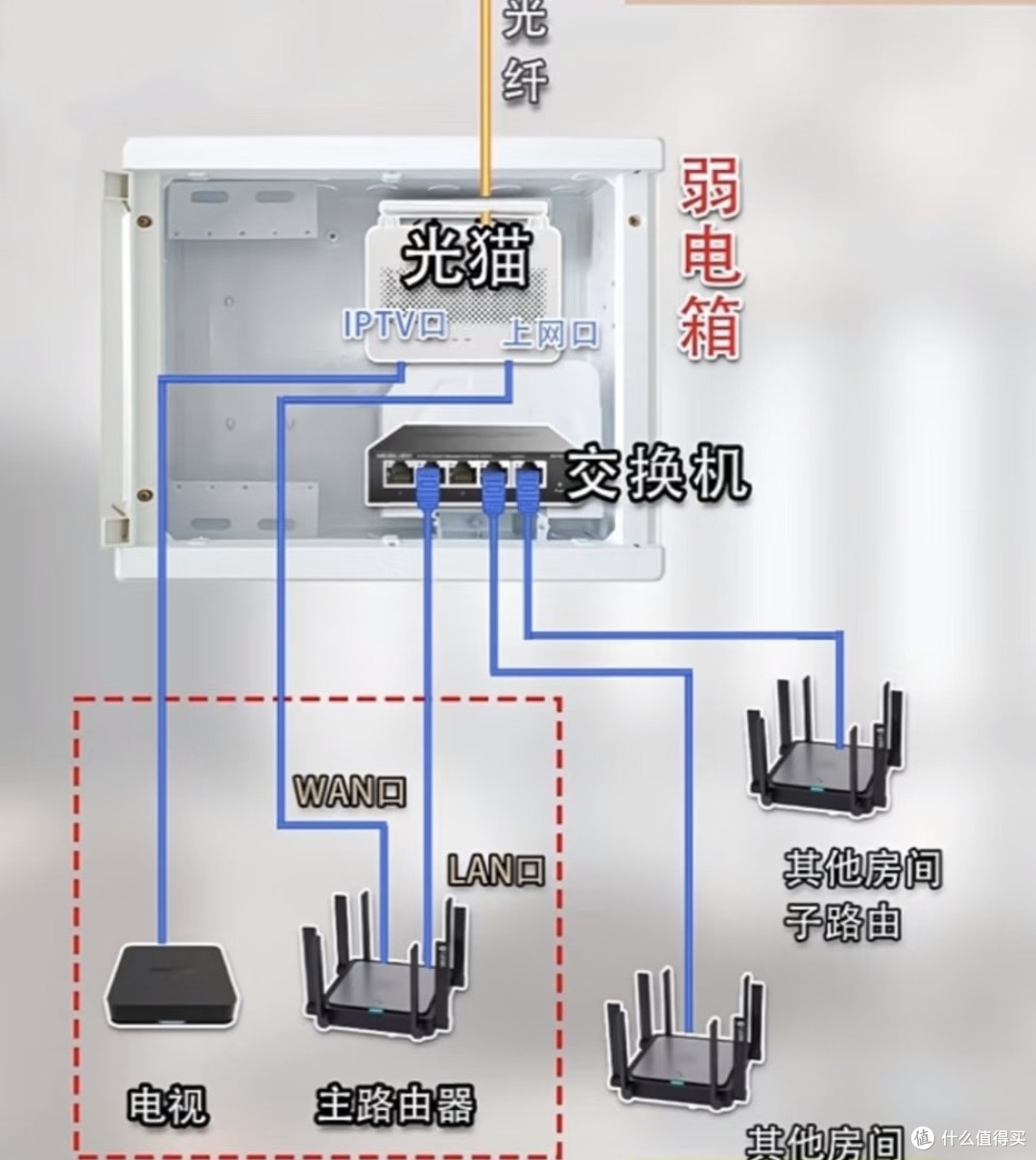

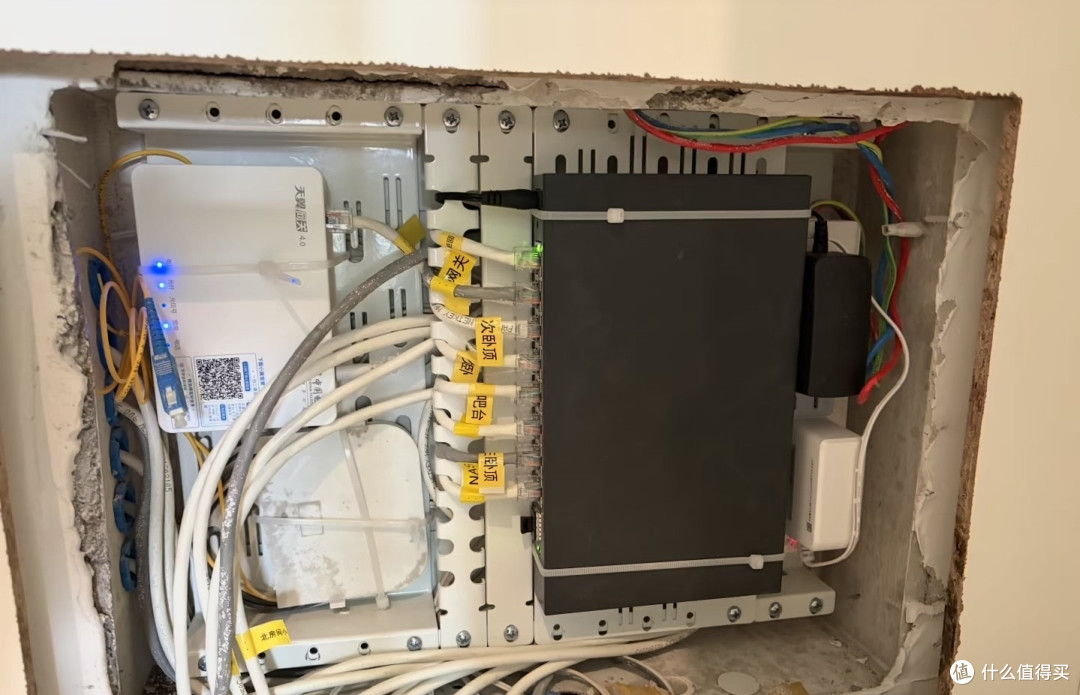

弱电箱改造：小户型弱电箱空间小、金属屏蔽强、散热差，直接把路由器外放！光猫桥接后，通过预埋网线（CAT.6A）连到机柜交换机，彻底解决信号屏蔽和散热问题。

Mesh组网：主路由（小米BE10000 Pro）放机柜，副路由放主卧，通过预埋网线做有线回程，全屋Wi-Fi无缝漫游，信号稳、延迟低。

✅网络性能：万兆内网

万兆内网互联：机柜交换机用万兆网口，绿联NAS（4盘位）插主路由万兆口，内网传输速率拉满，大文件传输、4K影视串流毫无压力。

✅智能家居：高优先级有线+低优先级无线

核心设备有线化：智能中控屏（易来S系列）、中枢网关（小米中枢网关）用有线连接，保证智能家居联动响应快、不掉线。

低优先级设备无线化：智能门锁、传感器、摄像头等用Wi-Fi连接，Mesh网络覆盖全屋，信号无死角。

✅设备清单参考

路由器：小米BE10000 Pro（2台，Mesh组网）

交换机：万兆网口交换机（弱电柜）

NAS：绿联NAS（4盘位，内网存储+影视中心）

旁路由：蒲公英X1

网线：CAT.6A（预埋网线，保证有线回程速率）

这套方案不仅解决了弱电箱的痛点，还通过Mesh、万兆内网、业务隔离、智能家居有线化等设计，让全屋网络稳定、智能家居联动流畅、NAS存储高效，特别适合追求高品质智能家居体验的朋友，赶紧收藏起来吧！
